MentorPi A1 底盘接入开发实践：让自研Web系统接管机器人底盘

ROS2机器人控制接口设计与接入实践本文探讨了如何在不重写底盘控制逻辑的前提下，通过ROS2标准化接口实现Web控制端对MentorPi A1机器人底盘的有效接管。文章首先分析了阿克曼底盘的运动特性与控制需求，提出基于ROS2的分层架构设计，将Web控制端与硬件解耦。详细解析了关键ROS2 Topic（如/cmd_vel、/odom）、Service和参数配置，特别说明了底盘控制、里程计、激光雷

Cxiaomu

356人浏览 · 2026-06-02 16:21:51

Cxiaomu · 2026-06-02 16:21:51 发布

基于 ROS2 + 深度相机 + 激光雷达的控制接口设计与接入实践

当机器人平台进入业务落地阶段，真正决定系统可维护性的，往往不是“能不能跑起来”，而是“控制层能不能被标准化接管”。很多团队拿到一台现成的 ROS2 机器人后，第一反应是直接改原有 App 或者把业务逻辑硬塞进车端节点里。短期看能出效果，长期看却会把控制协议、业务流程和设备依赖耦合在一起，最终导致二次开发成本越来越高。

这篇文章聚焦一个更工程化的问题：如果你已经有一套自己的 Web 控制端，如何在不重写底盘控制逻辑、不侵入业务系统的前提下，接管 MentorPi A1 这类 ROS2 机器人底盘。

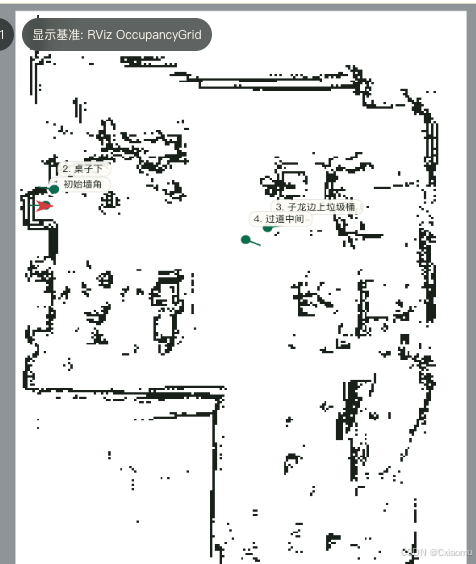

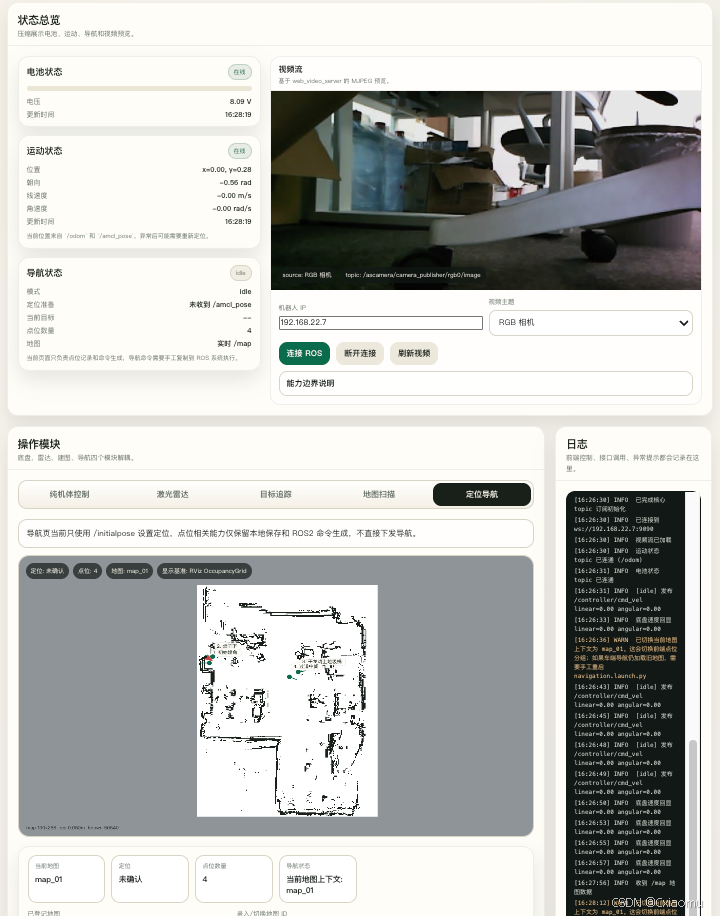

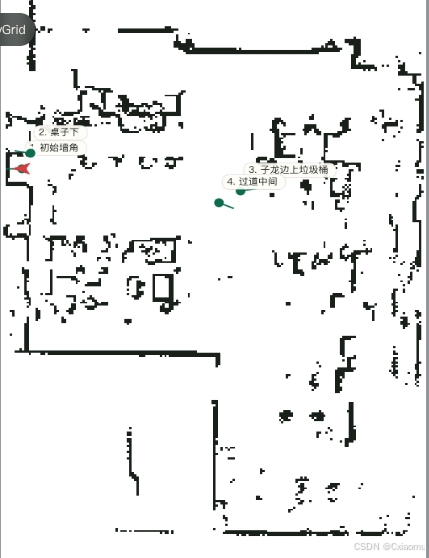

真实接入效果：
在这里插入图片描述

这里只讨论控制层能力：

底盘前进、后退、左转、右转、停止
速度配置策略
激光雷达数据接入与显示
视频流获取与显示
目标追踪接入与显示
WebSocket 通信
心跳包与在线状态检测
自研系统如何接入

不讨论建图、导航、SLAM、自动驾驶等上层算法话题。

一、为什么选择 MentorPi A1

MentorPi A1 的价值，不在于它“功能很多”，而在于它具备一个比较完整的机器人控制闭环：计算平台、底层控制器、相机、雷达、编码器、电机和 ROS2 软件栈是成套交付的。对于做二次开发的工程师来说，这意味着你不需要先花大量时间做设备拼装与驱动打通，而是可以直接把精力集中在接口接入、控制协议设计和业务联动上。

从公开资料看，MentorPi A1 是一套基于 Raspberry Pi 5 的 ROS2 机器人平台，官方资料给出的系统环境为 Ubuntu 22.04 LTS + ROS2 Humble，并配备 Ackermann 阿克曼底盘、TOF 激光雷达、3D 深度相机、高精度编码器电机，以及一套低层控制器与主控协同工作的双控制器架构。主控侧负责 ROS2、视觉、策略和网络通信，低层控制器负责电机、舵机、电池、电设等实时设备控制，这种分层对于业务系统接管非常重要，因为 Web 控制端实际上只需要面对主控层提供的 ROS2 接口，而不是直接操作底层硬件寄存器。

对于底盘形态，A1 采用的是阿克曼转向结构，而不是麦克纳姆轮。阿克曼的特点是运动学更接近真实车辆：可以稳定前进、后退和转向，但不能横向平移。这意味着 Web 控制端在设计方向键、摇杆和速度模型时，不能沿用全向底盘那套“x/y 双平面自由运动”的交互逻辑，而应当围绕“线速度 + 转向角速度”的组合来组织控制协议。

从接入角度看，MentorPi A1 还有三个优点。第一，ROS2 接口清晰，底盘控制、里程计、电池、雷达、图像流都有对应入口；第二，设备已经具备相机与雷达，便于业务系统同时获得运动和感知数据；第三，平台原生支持网络控制，适合通过 WebSocket + HTTP 视频流的方式做远程控制端。

二、系统控制架构设计

如果目标是“让 Web 控制端接管底盘”，最核心的设计原则只有一句话：业务系统不要直接碰硬件，统一通过 ROS2 控制层收发消息。

在这个结构里，Web 控制端只做三件事：

通过 WebSocket 发布控制指令
通过 WebSocket 订阅状态数据
通过 HTTP 获取视频流

底盘控制节点只做两件事：

把标准速度指令转换成底盘可执行的电机/舵机动作
把里程计、电池、雷达等状态持续发布出来

用 Mermaid 表达，整个链路可以抽象为：

[图片：系统控制架构图]

这个架构的好处是明确的：

Web 层和底盘硬件解耦
控制协议可以被第三方系统复用
ROS2 节点可以持续演进，而不影响上层业务
视频、雷达、底盘控制分离，便于按需替换

对工程团队而言，这种分层还意味着一个重要能力：以后换前端、不换底盘；换业务系统、不换控制协议；换交互方式、不换 ROS2 接口。

三、ROS2控制链路解析

从本地源码看，底盘控制链路的核心非常清晰：Web 侧通过 rosbridge_server 进入 ROS2，总线中的关键接口集中在速度控制、状态反馈、雷达模式和图像流四类。

1. 关键 Topic

Topic	Type	用途
`/controller/cmd_vel`	`geometry_msgs/msg/Twist`	主底盘控制入口
`/cmd_vel`	`geometry_msgs/msg/Twist`	兼容控制入口，适合作为急停补发零速通道
`/odom`	`nav_msgs/msg/Odometry`	融合后的运动状态
`/odom_raw`	`nav_msgs/msg/Odometry`	控制器原始里程计
`/ros_robot_controller/battery`	`std_msgs/msg/UInt16`	电池电压原始值，单位毫伏
`/scan_raw`	`sensor_msgs/msg/LaserScan`	激光雷达原始扫描数据
`/ascamera/camera_publisher/rgb0/image`	`sensor_msgs/msg/Image`	RGB 图像流
`/ascamera/camera_publisher/depth0/image_raw`	`sensor_msgs/msg/Image`	深度图像流

其中最值得重点解释的是 /controller/cmd_vel 和 /cmd_vel。

从控制器节点实现来看，二者最终都会进入底盘执行逻辑，但角色不同：

/controller/cmd_vel：主控制入口，直接进入底盘控制回调
/cmd_vel：兼容入口，源码中带有限幅保护

这意味着在新系统接入时，应当把 /controller/cmd_vel 作为常规遥控链路，把 /cmd_vel 作为安全补发或兼容入口，而不是二者混用。

2. 关键 Service

Service	Type	用途
`/lidar_app/enter`	`std_srvs/srv/Trigger`	进入雷达控制模块
`/lidar_app/exit`	`std_srvs/srv/Trigger`	退出雷达控制模块
`/lidar_app/set_running`	`interfaces/srv/SetInt64`	切换雷达模式
`/lidar_app/set_param`	`interfaces/srv/SetFloat64List`	设置雷达阈值、角度、速度
`/lidar_app/heartbeat`	`std_srvs/srv/SetBool`	雷达模块心跳保活

3. 关键 Parameter

Parameter	Type	默认值	用途
`pub_odom_topic`	`bool`	`true`	是否发布 `/odom_raw`
`base_frame_id`	`string`	`base_footprint`	底盘坐标系
`odom_frame_id`	`string`	`odom`	里程计坐标系
`linear_correction_factor`	`double`	`1.00`	线速度修正
`angular_correction_factor`	`double`	`1.00`	角速度修正
`machine_type`	`string`	环境变量注入	区分底盘类型

这里要特别说明一点：源码里没有独立的“Web 速度配置服务”。也就是说，线速度、角速度的日常控制上限，当前更适合由 Web 控制端做本地限幅，而不是指望车端存在一个现成的速度参数接口。

四、遥控控制实现

遥控控制是所有二次开发里最基础、也是最容易被设计错的模块。错误通常不在“消息不会发”，而在“运动模型和底盘形态不匹配”。

MentorPi A1 采用阿克曼底盘。阿克曼底盘和麦轮最大的区别是：

麦轮可以横移
阿克曼不能横移
麦轮更像平面机器人
阿克曼更像小车

因此，Web 控制端不应暴露 linear.y 的业务语义，而应该围绕 linear.x + angular.z 组织控制：

前进：linear.x > 0
后退：linear.x < 0
左转：angular.z > 0
右转：angular.z < 0
停止：全部置零

1. 遥控 JSON 示例

前进

{
  "op": "publish",
  "topic": "/controller/cmd_vel",
  "msg": {
    "linear": {
      "x": 0.12,
      "y": 0.0,
      "z": 0.0
    },
    "angular": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.0
    }
  }
}

后退

{
  "op": "publish",
  "topic": "/controller/cmd_vel",
  "msg": {
    "linear": {
      "x": -0.12,
      "y": 0.0,
      "z": 0.0
    },
    "angular": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.0
    }
  }
}

左转

{
  "op": "publish",
  "topic": "/controller/cmd_vel",
  "msg": {
    "linear": {
      "x": 0.10,
      "y": 0.0,
      "z": 0.0
    },
    "angular": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.30
    }
  }
}

右转

{
  "op": "publish",
  "topic": "/controller/cmd_vel",
  "msg": {
    "linear": {
      "x": 0.10,
      "y": 0.0,
      "z": 0.0
    },
    "angular": {
      "x": 0.0,
      "y": 0.0,
      "z": -0.30
    }
  }
}

停止

{
  "op": "publish",
  "topic": "/controller/cmd_vel",
  "msg": {
    "linear": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.0
    },
    "angular": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.0
    }
  }
}

安全急停补发

{
  "op": "publish",
  "topic": "/cmd_vel",
  "msg": {
    "linear": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.0
    },
    "angular": {
      "x": 0.0,
      "y": 0.0,
      "z": 0.0
    }
  }
}

2. ROS2 控制链路

3. 工程建议

常规遥控统一走 /controller/cmd_vel
停止或断线保护时，同时向 /controller/cmd_vel 与 /cmd_vel 发送零速
不要把阿克曼底盘当成全向底盘，不要暴露横移控制
左右转最好带少量前进量，手感会比“原地摆头”更接近真实车辆

五、速度配置设计

很多团队在接入机器人底盘时，会把“速度配置”理解成一个必须由车端提供的参数接口。但从工程实践看，未必如此。

对于现有底盘源码，真正已经落在控制器里的速度相关逻辑主要有两类：

/cmd_vel 路径内的安全限幅
控制器参数里的标定修正系数

这意味着“业务系统里给用户一个速度滑块”这件事，最合理的落点其实在 Web 控制端本身。也就是：

Web 端保存用户的速度设置
Web 端在发 Twist 前做限幅
ROS2 只负责执行已经成型的运动指令

1. 建议的速度配置表

配置项	单位	建议值	说明
最大线速度	`m/s`	`0.05 ~ 0.20`	手动遥控推荐范围
最大角速度	`rad/s`	`0.10 ~ 0.50`	手动转向推荐范围
加速度	`m/s²`	业务侧决定	当前源码未提供独立接口
减速度	`m/s²`	业务侧决定	当前源码未提供独立接口
急停线速度	`m/s`	`0`	强制停车
急停角速度	`rad/s`	`0`	强制停车

2. 建议的 Web 配置 JSON

{
  "module": "speed_config",
  "data": {
    "max_linear_speed": 0.20,
    "max_angular_speed": 0.50,
    "acceleration": null,
    "deceleration": null
  }
}

3. 与源码的映射关系

设计项	当前源码是否直接支持	说明
最大线速度配置接口	否	应由 Web 控制端本地限幅
最大角速度配置接口	否	应由 Web 控制端本地限幅
`/cmd_vel` 安全限幅	是	车端已做保护
线速度修正参数	是	属于标定参数，不是交互级速度配置
角速度修正参数	是	属于标定参数，不是交互级速度配置

4. 一个很实用的结论

如果你只是做“业务系统接管底盘”，先别着急改车端参数接口。把速度配置做成 Web 层策略，往往更快、更稳、更便于灰度调试。

六、激光雷达接入实践

激光雷达在这类系统里有两个价值：

给车端算法使用
给 Web 端做二维环境可视化

从本地源码看，雷达控制节点真正使用的是 sensor_msgs/msg/LaserScan，并订阅 /scan_raw。同时，源码虽然保留了 /scan 相关命名，但当前默认链路里滤波节点并未启用，所以业务上更应该以 /scan_raw 为准。

1. LaserScan 是什么

LaserScan 可以理解成“一圈角度上的距离数组”。它的核心字段包括：

angle_min：起始角
angle_max：结束角
angle_increment：每个采样点的角度步进
range_min：最小有效距离
range_max：最大有效距离
ranges：每个角度对应的距离值

典型消息示例：

{
  "op": "publish",
  "topic": "/scan_raw",
  "msg": {
    "angle_min": -3.14159,
    "angle_max": 3.14159,
    "angle_increment": 0.01745,
    "range_min": 0.05,
    "range_max": 12.0,
    "ranges": [0.62, 0.61, 0.60, 0.59]
  }
}

2. 雷达控制接口

雷达模块当前支持 enter -> set_running -> heartbeat 的工作流。

进入雷达模块

{
  "op": "call_service",
  "id": "srv_lidar_enter",
  "service": "/lidar_app/enter",
  "type": "std_srvs/srv/Trigger",
  "args": {}
}

设置模式

{
  "op": "call_service",
  "id": "srv_lidar_mode",
  "service": "/lidar_app/set_running",
  "type": "interfaces/srv/SetInt64",
  "args": {
    "data": 1
  }
}

设置参数

{
  "op": "call_service",
  "id": "srv_lidar_param",
  "service": "/lidar_app/set_param",
  "type": "interfaces/srv/SetFloat64List",
  "args": {
    "data": [0.60, 90.0, 0.20]
  }
}

参数数组的含义固定为：

序号	含义	单位	范围
1	阈值 `threshold`	`m`	`0.3 ~ 1.5`
2	扫描角 `scan_angle`	`deg`	`0 ~ 90`
3	行为速度 `speed`	`m/s`	`> 0`

3. 如何推送到 Web

有两种常见方式：

直接把 LaserScan 通过 rosbridge 转给浏览器
在中间层转换成前端更友好的二维点集

如果目标是快速接入，建议先走第一种。因为 LaserScan 本身信息足够完整，前端只需要做一次极坐标转笛卡尔坐标：

x = range * cos(angle)
y = range * sin(angle)

这样就能直接在 Canvas 或 WebGL 里画出二维雷达扇形图。

七、视频流接入实践

对 Web 控制端来说，视频永远是控制体验的关键组成部分。没有视频，远程操控几乎不可用；视频方案选错，带宽和延迟又会立刻失控。

常见的视频接入方案有四种：

MJPEG
RTSP
WebRTC
WebSocket 二进制流

从本地源码实际情况看，当前平台采用的是 web_video_server + HTTP MJPEG / Snapshot`，而不是 RTSP、WebRTC 或 WebSocket 视频流。

这套方案的优点很朴素：

与 ROS 图像 Topic 对接简单
浏览器接入成本低
调试方便
对控制台类应用足够实用

缺点也很明确：

带宽占用相对更高
长时间多路视频时不如 WebRTC 高效

1. 实际视频源

图像源	Topic	类型
RGB 图像	`/ascamera/camera_publisher/rgb0/image`	`sensor_msgs/msg/Image`
深度图像	`/ascamera/camera_publisher/depth0/image_raw`	`sensor_msgs/msg/Image`

2. 访问地址示例

RGB 实时流

http://<robot-ip>:8080/stream?topic=/ascamera/camera_publisher/rgb0/image

深度图实时流

http://<robot-ip>:8080/stream?topic=/ascamera/camera_publisher/depth0/image_raw

RGB 单帧快照

http://<robot-ip>:8080/snapshot?topic=/ascamera/camera_publisher/rgb0/image

3. 视频播放链路

[图片：视频流链路图]

4. 工程建议

控制台优先用 MJPEG，简单稳定
带宽不稳定时，回退为 snapshot 模式
如果后续要做大规模多端观看，再评估 WebRTC
视频链路最好独立于控制链路，避免 WebSocket 被图像数据拖垮

八、心跳包与在线状态检测

机器人系统和普通后台系统最大的不同之一，是它必须面对“网络断了，但底盘还在动”这个风险。

所以，心跳机制不是锦上添花，而是远程控制系统的基础安全能力。

从本地源码看，当前雷达模块采用的是Service 型心跳，而不是自定义 JSON ping/pong。也就是业务系统按固定周期调用：

/lidar_app/heartbeat

后端收到 data=true 后刷新过期时间；超时则自动退出模块。

1. 心跳请求示例

{
  "op": "call_service",
  "id": "srv_heartbeat_001",
  "service": "/lidar_app/heartbeat",
  "type": "std_srvs/srv/SetBool",
  "args": {
    "data": true
  }
}

2. 心跳响应示例

{
  "op": "service_response",
  "id": "srv_heartbeat_001",
  "service": "/lidar_app/heartbeat",
  "values": {
    "success": true,
    "message": "start"
  },
  "result": true
}

3. 推荐时序

4. 在线状态检测建议

真正可用的在线状态，不应该只看 WebSocket 是否连着，而应至少组合三类信息：

检测项	说明
WebSocket 连接状态	rosbridge 是否可达
`/odom` 或 `/odom_raw` 更新时间	底盘状态是否持续刷新
`/ros_robot_controller/battery` 更新时间	驱动侧是否仍在线

一个很实用的经验是：把“连接在线”和“设备在线”分开显示。前者说明浏览器能连上 ROS；后者说明底盘和驱动还在持续工作。

九、目标追踪接入实践

在很多业务场景里，远程控制并不只是“按按钮让车走”，还需要让机器人围绕一个可见目标持续调整位置。对这种需求，更合理的做法不是把视觉算法搬到浏览器，而是让 Web 控制端接管追踪模块的启停、参数、保活和结果显示，算法本体继续运行在 ROS2 侧。

从本地源码看，目标追踪节点已经暴露出一套相对完整的控制接口，Web 侧并不需要理解图像识别细节，只需要按标准 Service 和图像流接入即可。

1. ROS2 接口清单

功能	ROS接口	类型	说明
进入追踪模块	`/object_tracking/enter`	`std_srvs/srv/Trigger`	初始化追踪节点与图像订阅
退出追踪模块	`/object_tracking/exit`	`std_srvs/srv/Trigger`	停止追踪并释放资源
开启/关闭追踪	`/object_tracking/set_running`	`std_srvs/srv/SetBool`	控制追踪逻辑是否执行
设置追踪阈值	`/object_tracking/set_threshold`	`interfaces/srv/SetFloat64`	设置追踪阈值
设置目标颜色	`/object_tracking/set_target_color`	`interfaces/srv/SetPoint`	通过图像坐标取色
读取目标颜色	`/object_tracking/get_target_color`	`std_srvs/srv/Trigger`	返回当前追踪颜色
模块保活	`/object_tracking/heartbeat`	`std_srvs/srv/SetBool`	心跳保活
图像输入	`/ascamera/camera_publisher/rgb0/image`	`sensor_msgs/msg/Image`	RGB 输入流
结果图像	`/object_tracking/image_result`	`sensor_msgs/msg/Image`	追踪结果预览
底盘控制输出	`/controller/cmd_vel`	`geometry_msgs/msg/Twist`	追踪节点控制底盘

2. 目标追踪控制链路

3. 接入流程

推荐的接入顺序如下：

调用 /object_tracking/enter
获取或显示 RGB 视频
在画面上选取目标颜色
调用 /object_tracking/set_target_color
调用 /object_tracking/set_threshold
调用 /object_tracking/set_running
周期发送 /object_tracking/heartbeat
显示 /object_tracking/image_result

4. 请求示例

进入追踪模块

{
  "op": "call_service",
  "id": "srv_track_enter",
  "service": "/object_tracking/enter",
  "type": "std_srvs/srv/Trigger",
  "args": {}
}

开启追踪

{
  "op": "call_service",
  "id": "srv_track_run",
  "service": "/object_tracking/set_running",
  "type": "std_srvs/srv/SetBool",
  "args": {
    "data": true
  }
}

设置追踪阈值

{
  "op": "call_service",
  "id": "srv_track_threshold",
  "service": "/object_tracking/set_threshold",
  "type": "interfaces/srv/SetFloat64",
  "args": {
    "data": 0.50
  }
}

设置目标颜色

这里不是直接传 RGB 数值，而是传图像中的归一化取色点：

{
  "op": "call_service",
  "id": "srv_track_color",
  "service": "/object_tracking/set_target_color",
  "type": "interfaces/srv/SetPoint",
  "args": {
    "data": {
      "x": 0.42,
      "y": 0.36,
      "z": 0.0
    }
  }
}

读取当前目标颜色

{
  "op": "call_service",
  "id": "srv_track_get_color",
  "service": "/object_tracking/get_target_color",
  "type": "std_srvs/srv/Trigger",
  "args": {}
}

返回示例：

{
  "op": "service_response",
  "id": "srv_track_get_color",
  "service": "/object_tracking/get_target_color",
  "values": {
    "success": true,
    "message": "255,120,30"
  },
  "result": true
}

发送追踪心跳

{
  "op": "call_service",
  "id": "srv_track_heartbeat",
  "service": "/object_tracking/heartbeat",
  "type": "std_srvs/srv/SetBool",
  "args": {
    "data": true
  }
}

5. 参数说明

参数	类型	单位	建议范围	说明
`threshold`	`number`	-	`0.1 ~ 0.8`	追踪阈值，需现场调参
`x`	`number`	归一化	`0 ~ 1`	相对图像宽度的采样点
`y`	`number`	归一化	`0 ~ 1`	相对图像高度的采样点
心跳周期	`number`	`s`	`2`	建议与雷达模块一致

6. 结果图像显示

目标追踪结果图像可以通过 web_video_server 直接显示：

http://<robot-ip>:8080/stream?topic=/object_tracking/image_result

7. 工程建议

目标追踪应当被设计成独立模块，不要和手动遥控写进同一个状态机
进入追踪前先确认视频可用，否则用户无法完成取色
set_target_color 传的是图像坐标，不是 RGB 文本
关闭追踪时同步停止心跳，并补发底盘零速
业务系统负责启停和显示，视觉算法仍应运行在 ROS2 侧

十、自研系统如何接管底盘

这是整篇文章最重要的部分。

如果你现在要做一个新的 Web 控制端，或者要把第三方业务系统接到这台机器人上，真正需要做的不是“理解全部源码”，而是先把控制面和显示面分离，再把接入清单列出来。

1. 最小可用接入清单

功能	ROS接口	Web接口
前进/后退/左转/右转/停止	`/controller/cmd_vel`	WebSocket `publish`
急停保护	`/controller/cmd_vel` + `/cmd_vel`	WebSocket `publish`
运动状态显示	`/odom`	WebSocket `subscribe`
里程计兜底	`/odom_raw`	WebSocket `subscribe`
电池状态显示	`/ros_robot_controller/battery`	WebSocket `subscribe`
雷达数据显示	`/scan_raw`	WebSocket `subscribe`
雷达模式控制	`/lidar_app/set_running`	WebSocket `call_service`
雷达参数设置	`/lidar_app/set_param`	WebSocket `call_service`
雷达保活	`/lidar_app/heartbeat`	WebSocket `call_service`
目标追踪启停	`/object_tracking/enter` `/object_tracking/set_running`	WebSocket `call_service`
目标追踪参数	`/object_tracking/set_threshold` `/object_tracking/set_target_color`	WebSocket `call_service`
目标追踪保活	`/object_tracking/heartbeat`	WebSocket `call_service`
目标追踪结果显示	`/object_tracking/image_result`	HTTP `/stream`
RGB 视频显示	`/ascamera/camera_publisher/rgb0/image`	HTTP `/stream`
深度视频显示	`/ascamera/camera_publisher/depth0/image_raw`	HTTP `/stream`

2. 推荐接管步骤

第一步：先接控制，不接业务

先做一个最小控制台，只包含：

连接状态
视频画面
四方向控制
急停按钮
电池和速度显示

这样可以先验证整个控制链路是否通。

第二步：再接状态

至少订阅：

/odom
/odom_raw
/ros_robot_controller/battery
/scan_raw

状态面板越早接上，后续联调成本越低。

第三步：最后接业务动作

例如巡检、远程值守、半自动流程等，都应该建立在控制面已经稳定的基础上，而不是一开始就把业务流程和底盘动作绑死。

3. 一个推荐的职责边界

层级	职责
Web控制端	指令输入、状态显示、速度策略、断线处理
ROS2控制层	标准 Topic/Service 暴露、运动执行、设备数据发布
业务系统	流程编排、业务状态机、任务逻辑
硬件层	电机、舵机、雷达、相机、电池

如果这个边界划不清，后面任何一个业务需求都会反复侵入底层。

十一、补充：扫描建图与导航实测问题

虽然本文重点讨论的是控制层接管，但在实际项目推进中，控制系统最终往往还是要和建图、定位、导航链路协同工作。基于现场测试，这个平台在“能跑通”和“跑得稳定”之间，仍然存在一些需要二次开发优化的地方。这里单独列出来，方便做系统评估时提前有预期。

1. 扫描建图的实测现象

在实际扫描过程中，如果机器人对同一区域进行两遍扫描，地图中容易出现较明显的重影和错位。直观表现是：

墙体轮廓出现双边
直线边界变厚
局部障碍物位置出现轻微偏移
同一结构在地图上叠出两层轮廓

这类问题通常意味着里程计、姿态估计和激光数据在回环不足或局部对齐不稳时存在累计误差。对业务层的影响是：地图“看起来能用”，但用于后续定位或路径规划时，误差会被进一步放大。

在这里插入图片描述

单遍扫描地图效果

在这里插入图片描述

双遍扫描地图重影效果

2. 导航旋转 90 度场景问题

现场测试中，一个非常典型的问题是：当机器人需要执行接近 90° 的原地转向或大角度姿态调整时，失败概率明显偏高，几乎可以视为高风险动作。

这类问题对阿克曼底盘尤其敏感，原因通常不只是“导航参数没调好”，还可能叠加以下因素：

阿克曼底盘本身不适合严格原地旋转
里程计角度估计误差被放大
转向控制与速度控制耦合较强
定位与局部控制器对姿态收敛要求过高

从工程视角看，这说明“导航动作模型”和“底盘实际运动模型”之间仍然存在不完全匹配。业务系统如果需要较强的姿态控制能力，不能默认平台出厂参数就能稳定支撑。

3. 实际距离误差

在实际测试中，约 4.8 m 的真实移动距离，测得存在约 0.6 m 的误差。这不是一个可以忽略的小偏差，因为它会直接影响：

导航到点精度
停靠位置精度
地图与真实场景的一致性
重复任务的稳定性

按这个量级估算，误差比例已经足以对较窄通道、门口停靠、工位接近等场景造成实际影响。

4. 官方反馈与工程含义

根据官方技术支持反馈，这类误差问题需要通过二次开发与参数优化来进一步减小，而不是单纯依赖默认配置。

这句话背后的工程含义很明确：

平台具备二次开发基础
但默认参数并不代表已经针对你的场景完成标定
如果项目要求的是“演示可用”，默认配置可能够用
如果项目要求的是“稳定交付”，就必须做控制与定位精度优化

5. 建议的优化方向

如果后续要继续推进建图与导航稳定性，建议从以下几个方向入手：

优化方向	说明
线速度与角速度重新标定	校正运动学误差，减小累计漂移
编码器与里程计修正	提高距离估计准确度
转向控制参数优化	降低阿克曼底盘大角度转向失败率
激光与底盘外参复核	避免传感器安装误差放大地图偏差
地图构建流程规范化	降低“重复扫两遍”带来的重影问题
场景分级验收	区分演示环境与业务环境，不混用评价标准

6. 对业务系统接入的启示

即使当前阶段的主要目标是“让 Web 控制端接管底盘”，也建议在系统设计里预留下面几项能力：

地图效果对比展示区
单遍/双遍地图样例展示
定位误差记录区
实测距离与理论距离对照表
导航失败动作日志

这些内容平时看起来像“附加项”，但一旦项目进入联调或交付阶段，它们会直接决定你能否高效定位问题。

十二、最佳实践与避坑经验

1. 控制频率不要过低

遥控发布不是发一次就完事。建议持续发布速度指令，控制频率至少保持在 5~10Hz 以上；工程上 8~20Hz 更稳妥。

2. 不要把视频流塞进控制通道

WebSocket 负责控制和状态，视频单独走 HTTP。否则一旦网络波动，控制和视频会同时抖。

3. 雷达原始数据优先用 `/scan_raw`

当前源码主链路使用的是 /scan_raw。如果你默认订阅 /scan，很可能在现场发现根本没有数据。

4. 速度限制一定放在业务侧

即使车端有兼容限幅，Web 控制端也应自行限速。特别是在公网、弱网、浏览器多标签页等复杂环境下，本地限幅可以显著降低误操作风险。

5. 断线保护必须有“双零速”

不要只发一个 topic 的停止命令。更稳妥的方式是同时向：

/controller/cmd_vel
/cmd_vel

补发零速，确保不同控制链都能收到停车指令。

6. 在线判断不要只看连接灯

真正的在线判断至少应包含：

WebSocket 是否连接
/odom 是否刷新
电池状态是否刷新

否则你会遇到一种很危险的假象：页面显示“已连接”，但车端其实已经卡死。

7. 视频带宽要预留冗余

MJPEG 的接入简单，但带宽占用不低。现场使用时，如果网络条件一般，建议：

默认只开一路主视频
深度图按需打开
弱网环境优先 snapshot

8. 不要把底盘控制写成业务回调

控制层应该独立，业务逻辑应该订阅控制层，而不是反过来。把业务流程直接写进底盘控制节点，后续几乎一定会变成维护灾难。

十三、总结

MentorPi A1 这类平台真正适合做二次开发的原因，不是它“功能丰富”，而是它已经具备了比较标准的 ROS2 控制骨架：底盘运动、驱动状态、雷达数据、相机图像、网络接入都已经成型。对于工程团队来说，这样的平台最适合采用“控制层标准化，业务层独立演进”的方式接入。

从这次接管实践可以看到，Web 控制端要想真正稳定接管底盘，并不需要深入改写底层节点，而是要把以下几件事做好：

用标准 Topic 接管运动控制
用标准 Service 接管雷达模式
用独立视频链路承载图像显示
用心跳与状态订阅保障在线检测
用速度策略和急停机制保证安全

更重要的是，控制层一旦被协议化，业务系统就不再与具体前端形态绑定。今天可以是 Web 控制端，明天也可以是大屏系统、调度平台、远程值守终端，甚至其他第三方系统。只要接口不变，系统就能持续演进。

这也是机器人软件工程里一个很值得坚持的原则：业务会变，交互会变，算法会变，但控制协议最好尽量稳定。

如果你准备让自己的系统接管一台 ROS2 机器人，先把控制层理顺，往往比一开始追求复杂功能更重要。

参考资料

Hiwonder 官方 MentorPi A1 产品页：https://www.hiwonder.com/products/mentorpi-a1
Hiwonder 官方 MentorPi A1 单目版产品页：https://www.hiwonder.com/products/mentorpi-a1-monocular-camera-version
Hiwonder 官方 MentorPi 文档总入口：https://docs.hiwonder.com/projects/MentorPi/en/latest/
Hiwonder 官方 MentorPi Getting Ready：https://docs.hiwonder.com/projects/MentorPi/en/latest/docs/1.getting_ready.html
Hiwonder 官方 MentorPi Lidar Lesson：https://docs.hiwonder.com/projects/MentorPi/en/2024-versions/docs/5.lidar_lesson.html

DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

训练周期减半：LoongForge 全链路优化 GR00T N1.6 训练，吞吐提升至 2.3 倍

通过对训练调度、通信-计算重叠与数据 IO 链路的系统级优化，我们显著减少了 Python 调度开销、通信等待与数据供给空转，使 GPU 从「被动等待」转向「持续计算」。最终在不改变模型结构的前提下，实现 2.3× 加速与 56.6% 训练周期缩短，大幅提升模型迭代效率与研发节奏。目前，相关优化已集成至全模态训练框架LoongForge。我们欢迎具身智能领域的研究者与开发者共同探索更高效的 VLA

DAMO开发者矩阵

【WAM篇】23：VPP——别真画未来视频了，“预测性视觉表征“才是宝

DAMO开发者矩阵

【WAM篇】21：RIGVid——让机器人“照着 AI 生成的视频“干活，零演示、零训练

DAMO开发者矩阵

所有评论(0)

查看更多评论

Cxiaomu

@Cxiaomu

已为社区贡献3条内容

MentorPi A1 底盘接入开发实践：让自研Web系统接管机器人底盘

Cxiaomu

基于 ROS2 + 深度相机 + 激光雷达的控制接口设计与接入实践

一、为什么选择 MentorPi A1

二、系统控制架构设计

三、ROS2控制链路解析

1. 关键 Topic

2. 关键 Service

3. 关键 Parameter

四、遥控控制实现

1. 遥控 JSON 示例

前进

后退

左转

右转

停止

安全急停补发

2. ROS2 控制链路

3. 工程建议

五、速度配置设计

1. 建议的速度配置表

2. 建议的 Web 配置 JSON

3. 与源码的映射关系

4. 一个很实用的结论

六、激光雷达接入实践

1. LaserScan 是什么

2. 雷达控制接口

进入雷达模块

设置模式

设置参数

3. 如何推送到 Web

七、视频流接入实践

1. 实际视频源

2. 访问地址示例

RGB 实时流

深度图实时流

RGB 单帧快照

3. 视频播放链路

4. 工程建议

八、心跳包与在线状态检测

1. 心跳请求示例

2. 心跳响应示例

3. 推荐时序

4. 在线状态检测建议

九、目标追踪接入实践

1. ROS2 接口清单

2. 目标追踪控制链路

3. 接入流程

4. 请求示例

进入追踪模块

开启追踪

设置追踪阈值

设置目标颜色

读取当前目标颜色

发送追踪心跳

5. 参数说明

6. 结果图像显示

7. 工程建议

十、自研系统如何接管底盘

1. 最小可用接入清单

2. 推荐接管步骤

第一步：先接控制，不接业务

第二步：再接状态

第三步：最后接业务动作

3. 一个推荐的职责边界

十一、补充：扫描建图与导航实测问题

1. 扫描建图的实测现象

2. 导航旋转 90 度场景问题

3. 实际距离误差

4. 官方反馈与工程含义

5. 建议的优化方向

6. 对业务系统接入的启示

十二、最佳实践与避坑经验

1. 控制频率不要过低

2. 不要把视频流塞进控制通道

3. 雷达原始数据优先用 /scan_raw

4. 速度限制一定放在业务侧

5. 断线保护必须有“双零速”

6. 在线判断不要只看连接灯

7. 视频带宽要预留冗余

3. 雷达原始数据优先用 `/scan_raw`
