三极管如果做开关用如何计算基级电阻和集电极电阻，加入发射级接地，集电极上拉3.3V ,基极控制电压3.3V

对于三极管作为开关使用时，基极电阻 (R_B) 和集电极电阻 (R_C) 的计算方法如下：

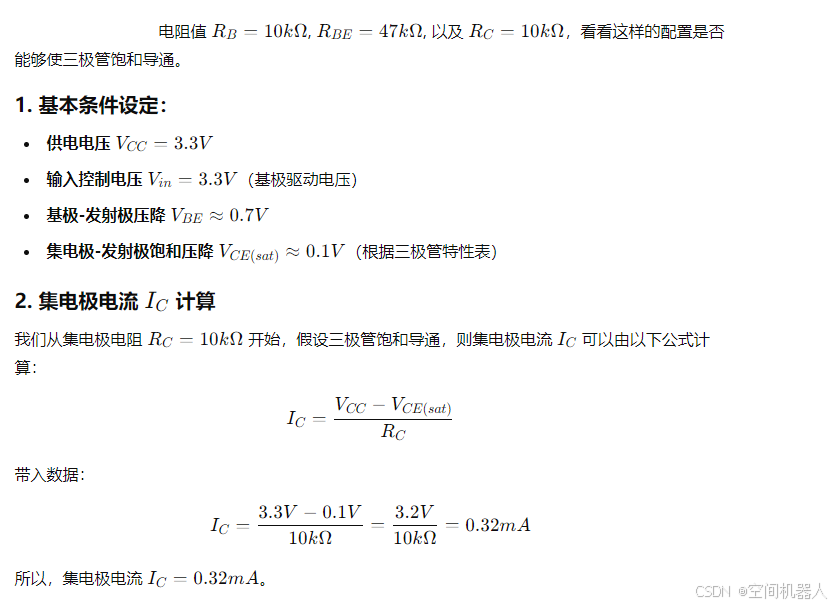

1. 集电极电阻 (R_C)：

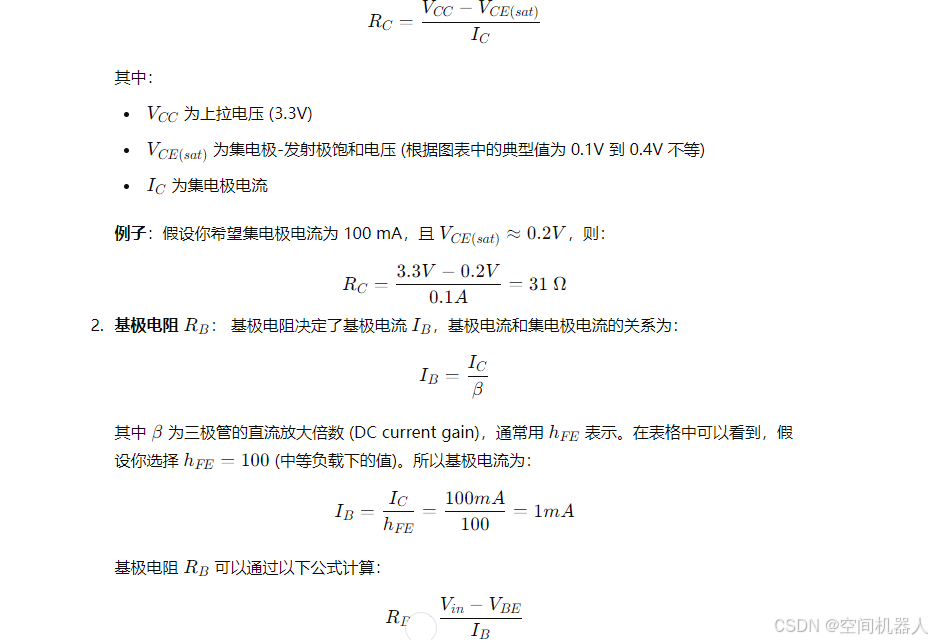

   集电极电阻决定了流过三极管的集电极电流 (I_C)。假设你希望控制的负载电流为 (I_C)，且电源电压为 3.3V，三极管饱和压降为 (V_CE(sat))。根据基尔霍夫定律，集电极电阻可以通过以下公式计算：

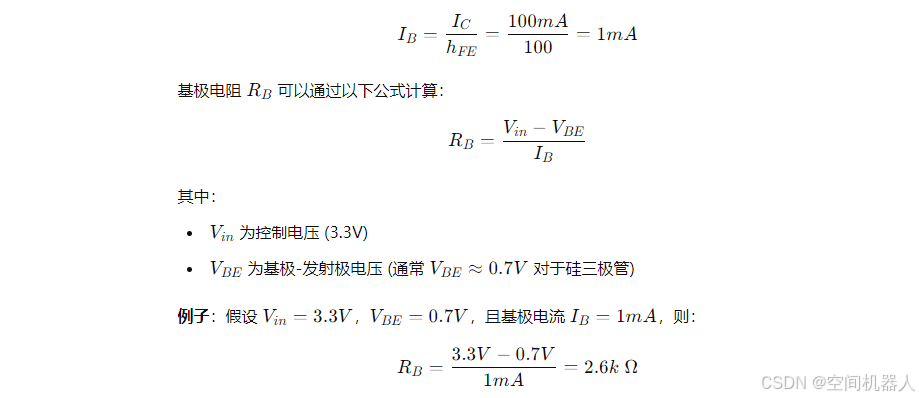

通过这些公式，你可以根据具体的电流需求来选择合适的基极和集电极电阻。

集电极100mA功耗太大了 功耗需要uA级别 重新选值

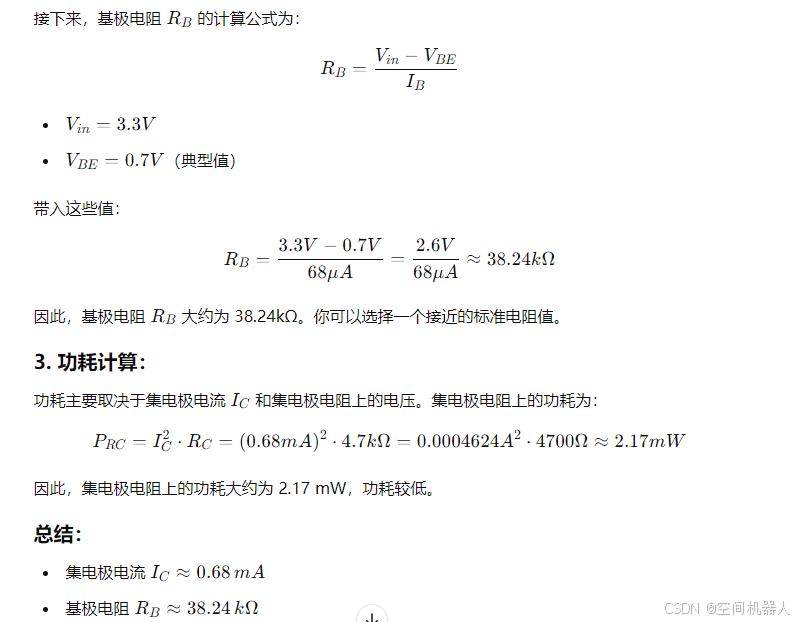

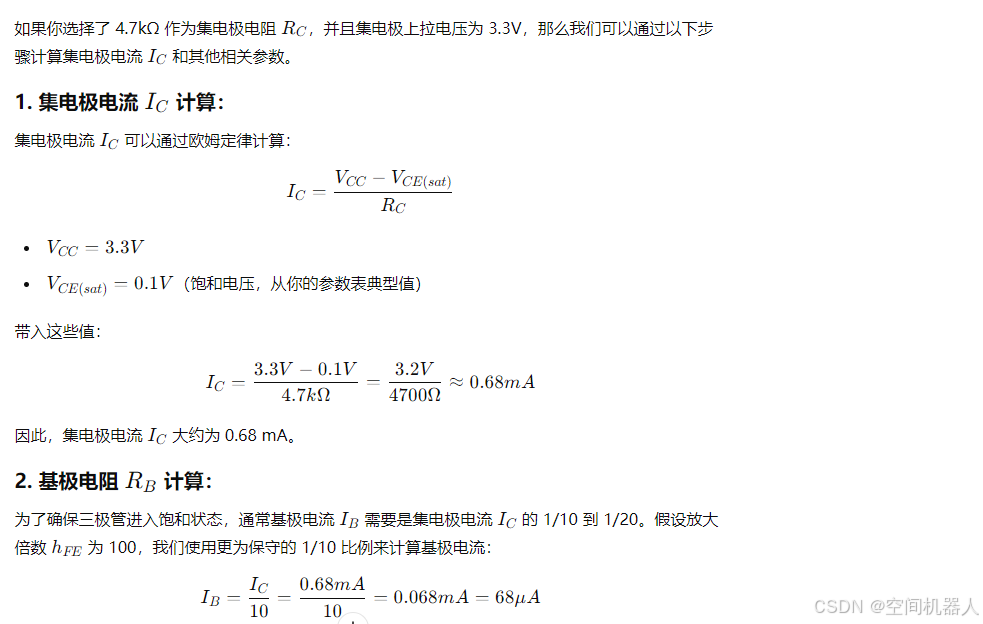

如果我们选择了 4.7kΩ 作为集电极电阻 ，并且集电极上拉电压为 3.3V，那么我们可以通过以下步骤计算集电极电流 和其他相关参数。


功耗约为 2.17 mW

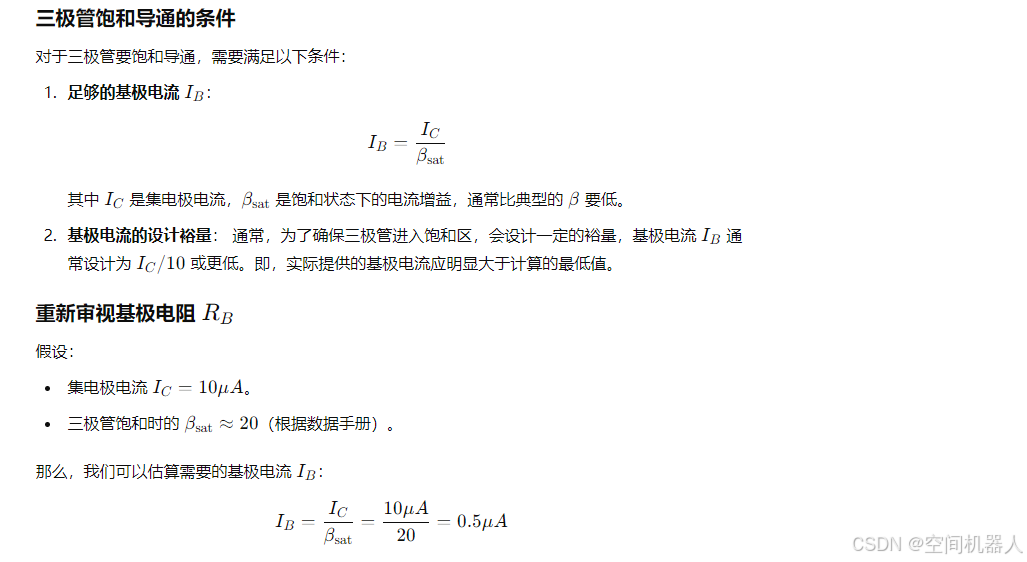

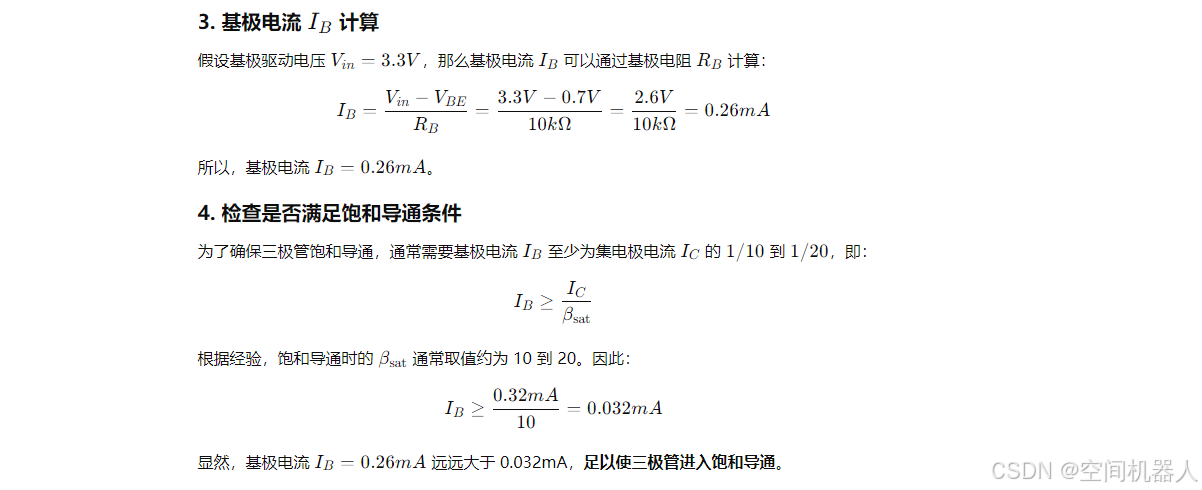

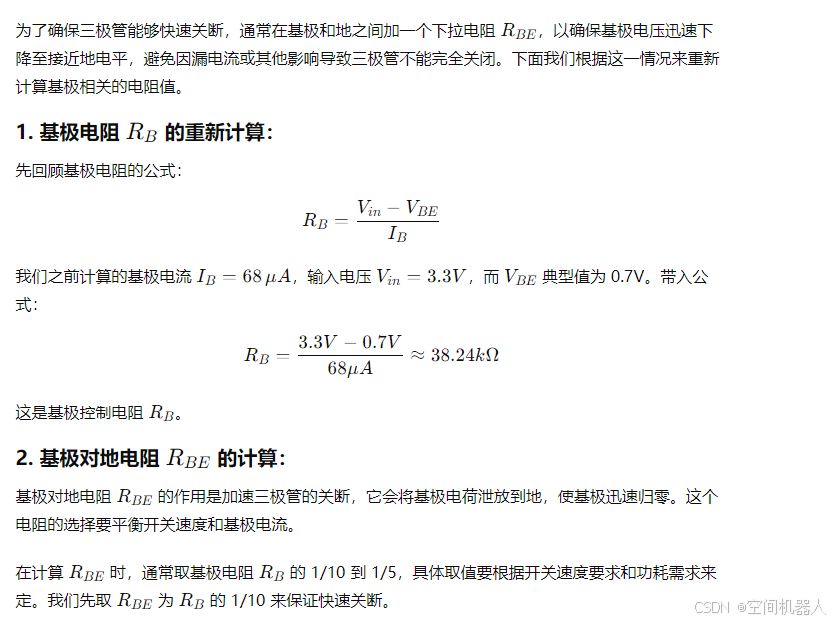

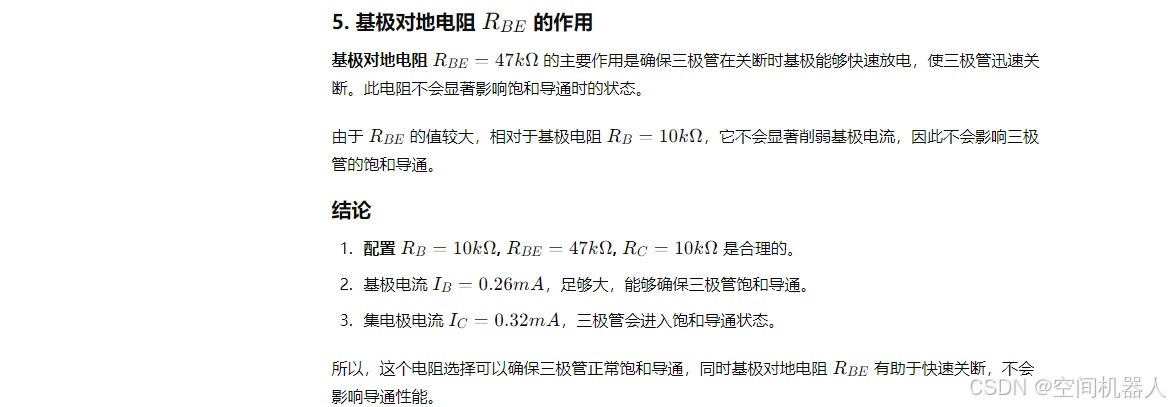

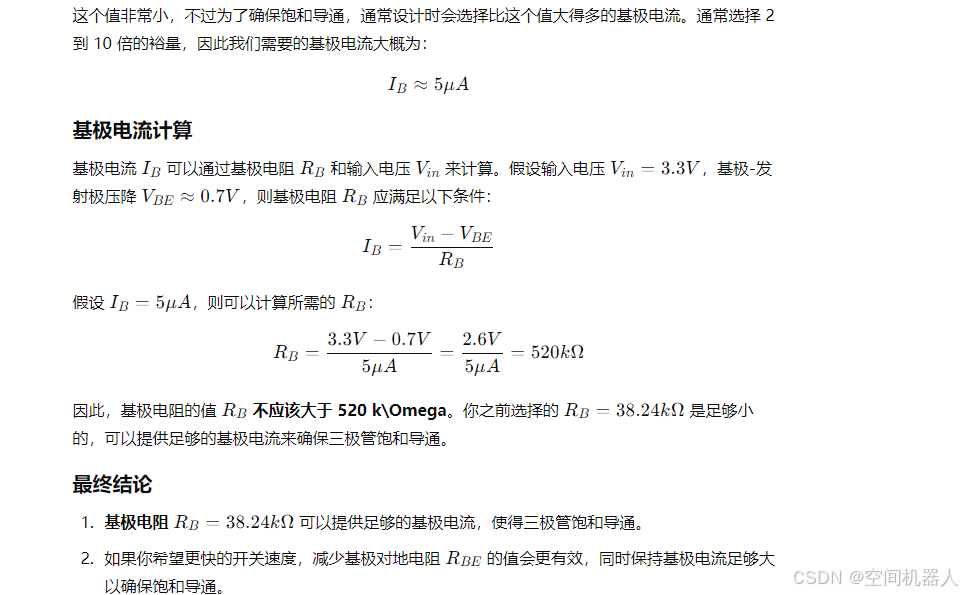

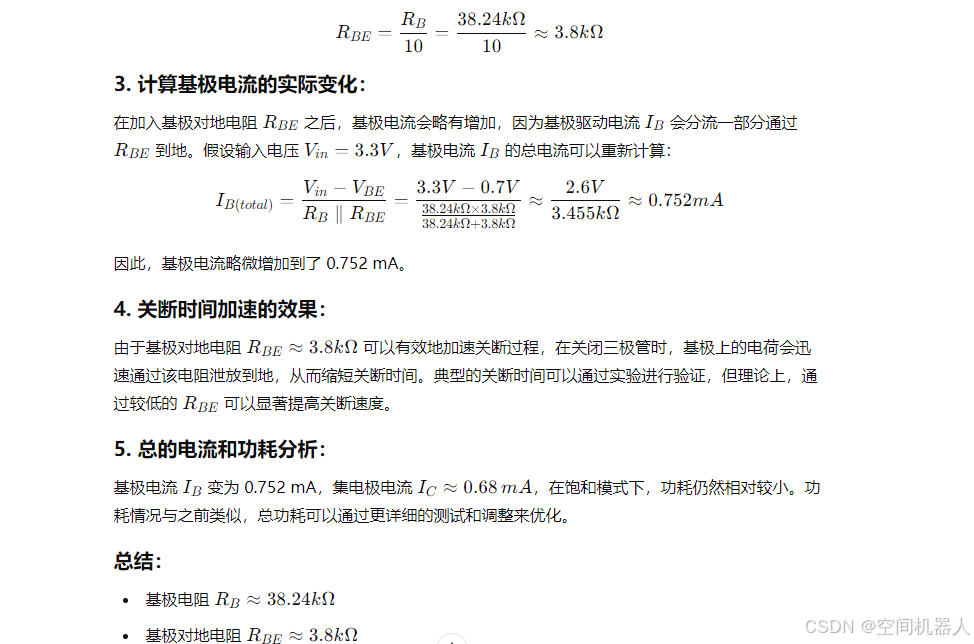

基极电阻 𝑅𝐵是否过大，导致三极管无法饱和导通？ 这是一个常见的设计考虑，因为如果基极电流不足，三极管可能会工作在线性区而不是饱和区，从而无法实现开关作用。
