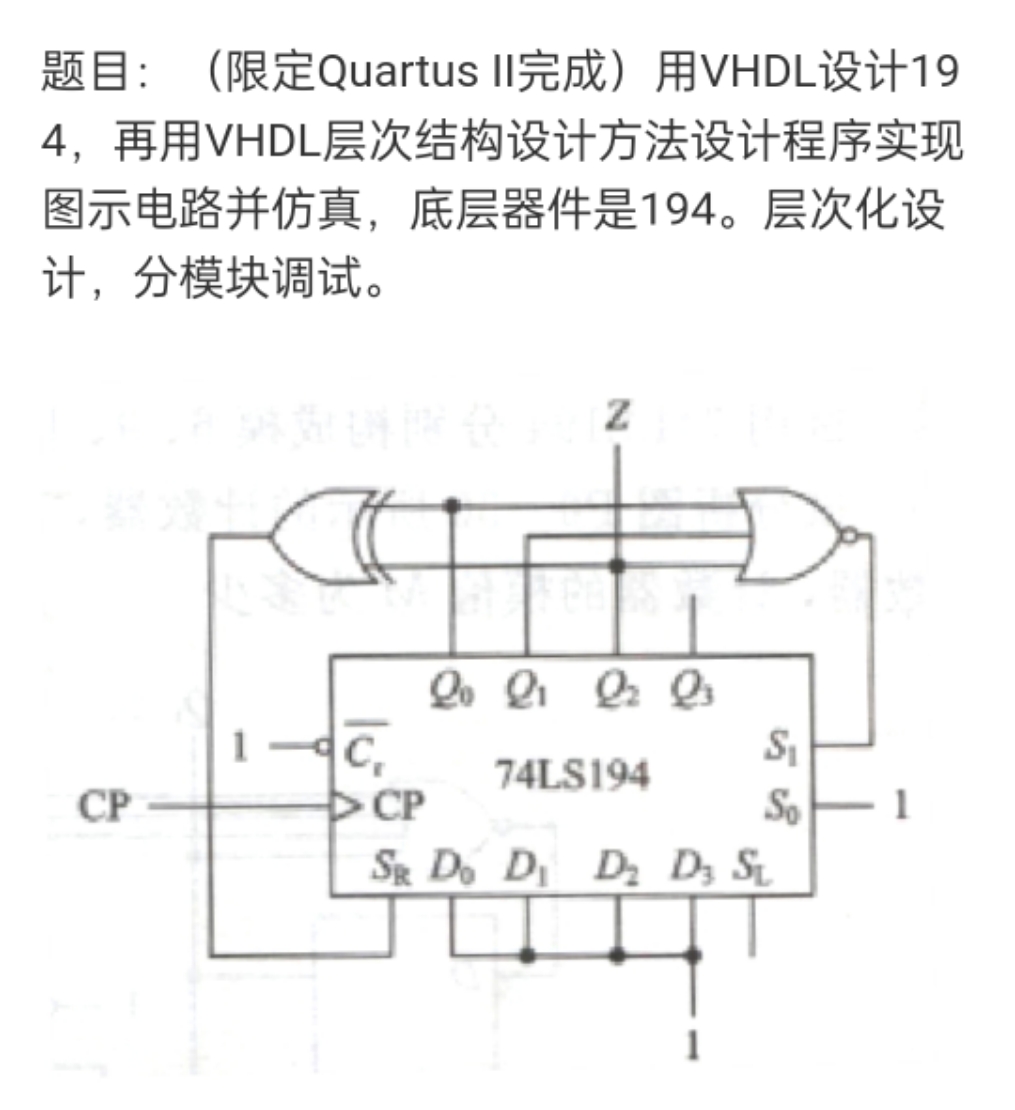

名称：74LS194芯片设计VHDL代码及Verilog代码Quartus仿真（文末获取）

软件：Quartus

语言：Verilog，VHDL

代码功能：

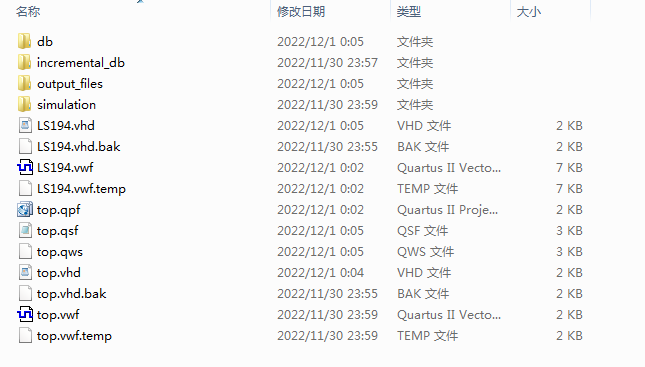

1. 工程文件

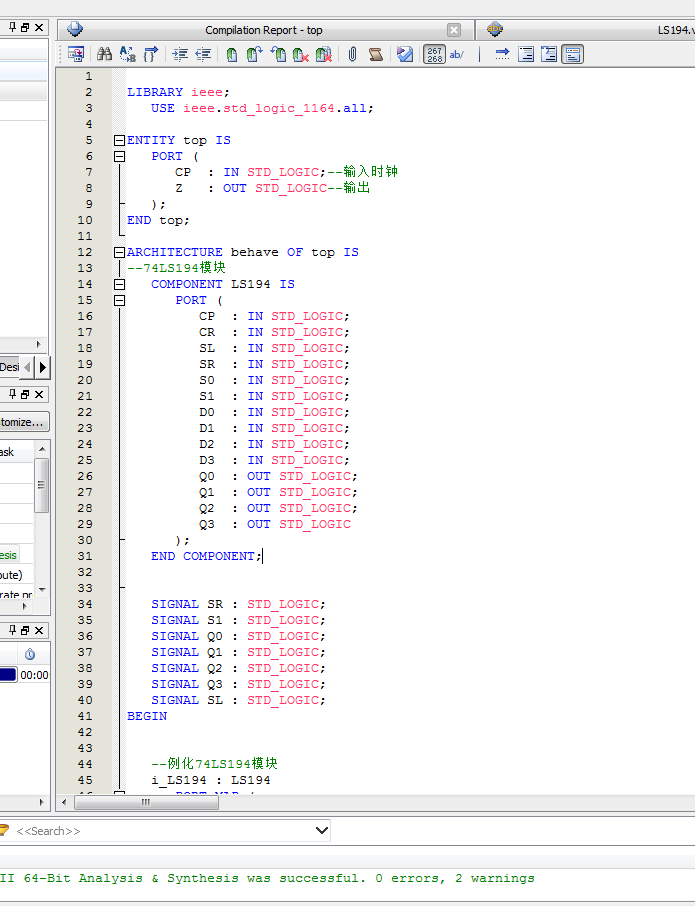

2. 程序文件

完整电路代码

底层器件代码(74LS194)

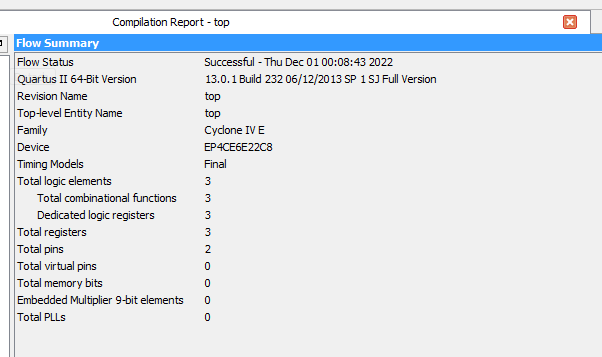

3. 程序编译

整体统计报告

底层器件(74LS194)统计报告

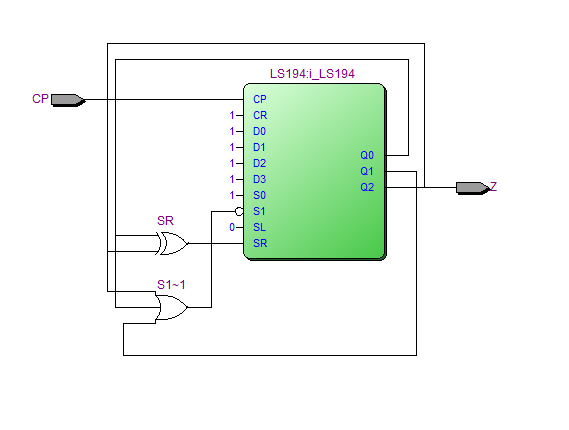

4. RTL图

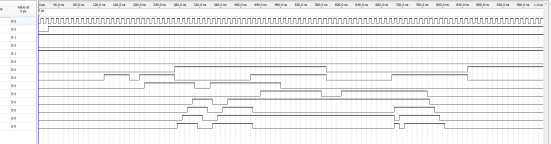

5. 仿真图

整体仿真图

LS194模块仿真图(底层器件)

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY LS194 IS
   PORT (
      CP  : IN STD_LOGIC;
      CR  : IN STD_LOGIC;
      SL  : IN STD_LOGIC;
      SR  : IN STD_LOGIC;
      S0  : IN STD_LOGIC;
      S1  : IN STD_LOGIC;
      D0  : IN STD_LOGIC;
      D1  : IN STD_LOGIC;
      D2  : IN STD_LOGIC;
      D3  : IN STD_LOGIC;
      Q0  : OUT STD_LOGIC;
      Q1  : OUT STD_LOGIC;
      Q2  : OUT STD_LOGIC;
      Q3  : OUT STD_LOGIC
   );
END LS194;
ARCHITECTURE behave OF LS194 IS
   SIGNAL Q : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL S : STD_LOGIC_VECTOR(1 DOWNTO 0);
BEGIN
   S <= (S1 & S0);--合并为2bit

   PROCESS (CP, CR)
   BEGIN
      IF (CR = '0') THEN
         Q <= "0000";
      ELSIF (CP'EVENT AND CP = '1') THEN
         CASE S IS
            WHEN "11" =>--置数
               Q <= (D0 & D1 & D2 & D3);
            WHEN "01" =>--右移
               Q(3) <= SR;
               Q(2 DOWNTO 0) <= Q(3 DOWNTO 1);
            WHEN "10" =>--左移
               Q(0) <= SL;
               Q(3 DOWNTO 1) <= Q(2 DOWNTO 0);
            WHEN "00" =>--保持
               Q <= Q;
         END CASE;
      END IF;
   END PROCESS;
