产品描述

JW5017S是一个电流模式的单片降压开关调节器。JW5017S的输入范围为4.5V~26V，通过两个集成的n通道MOSFETs提供1.2A的连续输出电流。内部同步电源开关提供高效率，而不使用外部肖特基二极管。在轻负载下，调节器以低频工作，以保持高效率和低输出纹波。电流模式控制提供紧密的负载瞬态响应和逐循环电流限制。JW5017S保证了过电流保护和打嗝、热保护、启动电流损耗保护和电压锁定下的输入的稳健性。JW5017S有6针SOT23-6软件包，它提供了一个紧凑的解决方案和最小的外部组件。

产品特点

4.5 V至26 V工作输入范围1.2A输出电流

高达94%的效率

轻负荷下的高效率（>78%）

内部软启动

固定1.2MHz开关频率

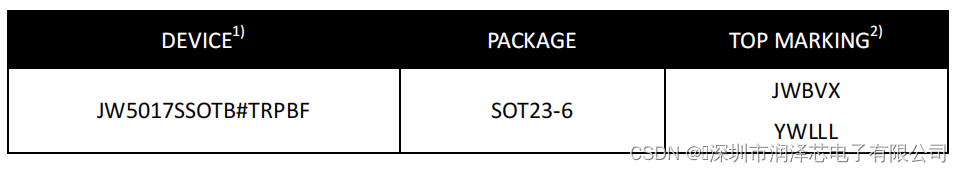

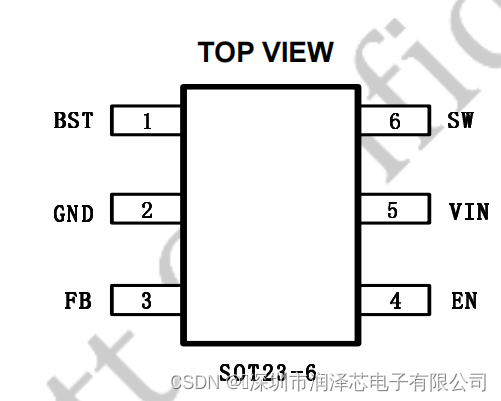

可在SOT23-6包中找到

电压锁定下的输入

启动电流损耗保护

过电流保护和打嗝

热防护，热养护

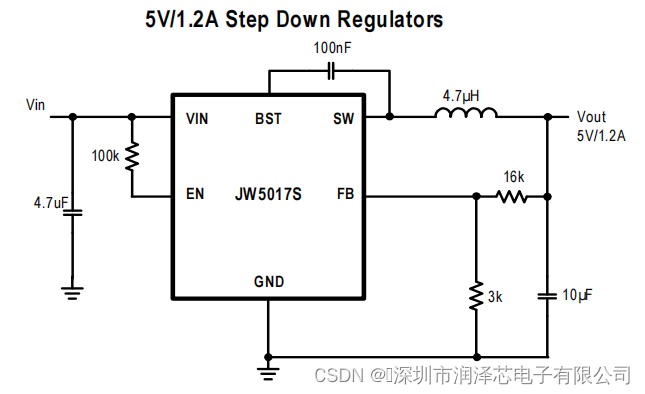

JW5017S是一个同步、电流模式、降压调节器。它将输入电压从4.5V到26V调节至低至0.8V的输出电压，并能够提供高达1.2A的负载电流。

JW5017S利用电流模式控制来调节输出电压。输出电压通过电阻分压器在FB引脚处测量，误差被内部跨导误差放大器放大。将内部误差放大器的输出与内部测量的开关电流进行比较，以控制输出电流限制。

JW5017S在轻负荷下以PFM模式工作。在PFM模式下，开关频率与负载电流成比例连续控制，即当负载电流下降时开关频率降低，通过减少开关损耗来提高轻负载下的功率效率，而当负载电流上升时开关频率增加，最小化负载电流和输出电压的涟漪。
