问题描述

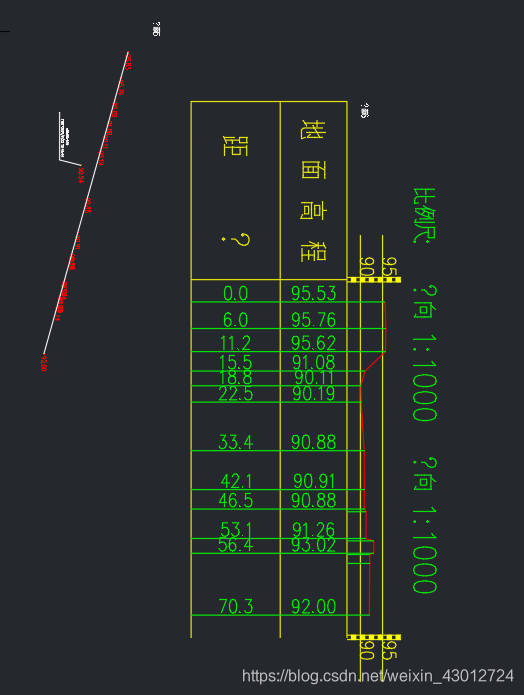

现有某河道大断面测量数据，数据形式为 CAD 格式，如图所示。

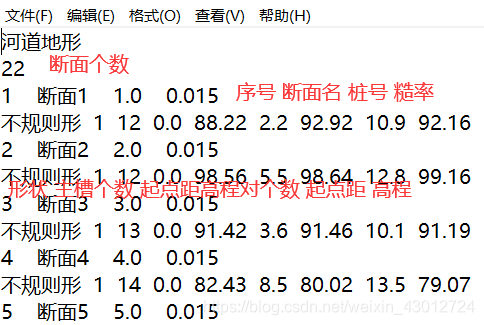

需将其转换为文本格式，如下图。

实现方法

数据提取

思路

由于CAD图中的起点距高程数据无法直接导出，不利于数据格式转换。考虑采用 OCR文字识别 提取出各断面数据，并存储到 Excel 表格中。

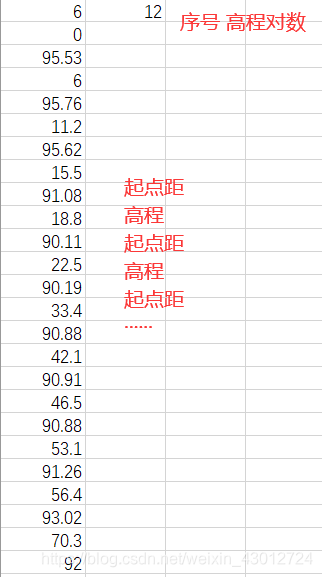

方法

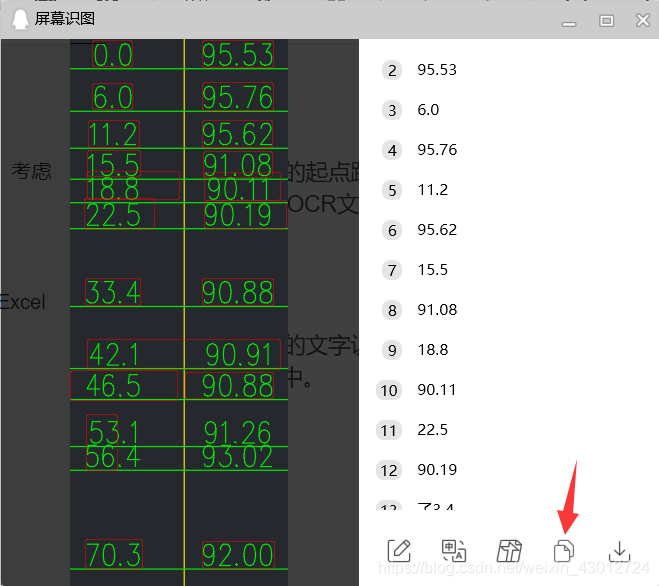

采用 QQ截图 的文字识别功能，对图片中的数据提取，校正后存储到 Excel 表格中。

数据格式转换

方法

由于断面数据较多，考虑使用 Python 自动处理，发挥 Python 在数据处理方面的优势。

实现

模块安装

安装 xlrd 模块以读取 Excel 数据，安装方法自行百度，不再赘述。

数据读取与输出

import xlrd #导入读取Excel数据模块
#读取数据
data = xlrd.open_workbook("桐庐河道地形.xlsx")
table = data.sheet_by_name("Sheet1")
#输出数据
fo = open("桐庐河道地形.txt", "w", encoding = "ANSI")
fo.write("河道地形\n")
fo.write("22\n")

定义变量

#定义全局变量
n = 1 #序号
flag = 1 #标志：断面数据中即为1，断面间隔为0

输出断面文字部分

    if flag:
        fo.write("\n{}    断面{}    {}    0.015\n".format(n, int(line), line))
        fo.write("不规则形  1  {}  ".format(int(table.cell_value(i, 1))))
        n = n + 1
        flag = 0

输出起点距高程对

if i != table.nrows - 1:
        if line != "":
            fo.write("{}  ".format(table.cell_value(i+1, 0)))
    else:
        pass

完整程序

import xlrd #导入读取Excel数据模块
#读取数据
data = xlrd.open_workbook("桐庐河道地形.xlsx")
table = data.sheet_by_name("Sheet1")
#输出数据
fo = open("桐庐河道地形.txt", "w", encoding = "ANSI")
fo.write("河道地形\n")
fo.write("22\n")

#定义全局变量
n = 1 #序号
flag = 1 #标志：断面数据中即为1，断面间隔为0

#主体程序
for i in range(table.nrows):
    line = table.cell_value(i, 0)

    #输出断面文字部分
    if flag:
        fo.write("\n{}    断面{}    {}    0.015\n".format(n, int(line), line))
        fo.write("不规则形  1  {}  ".format(int(table.cell_value(i, 1))))
        n = n + 1
        flag = 0

    #输出起点距高程对
    if i != table.nrows - 1:
        if line != "":
            fo.write("{}  ".format(table.cell_value(i+1, 0)))
    else:
        pass

    #如果遇到空格，则说明本断面数据已读取完毕，进入下一断面
    if line == "":
        flag = 1

fo.close()

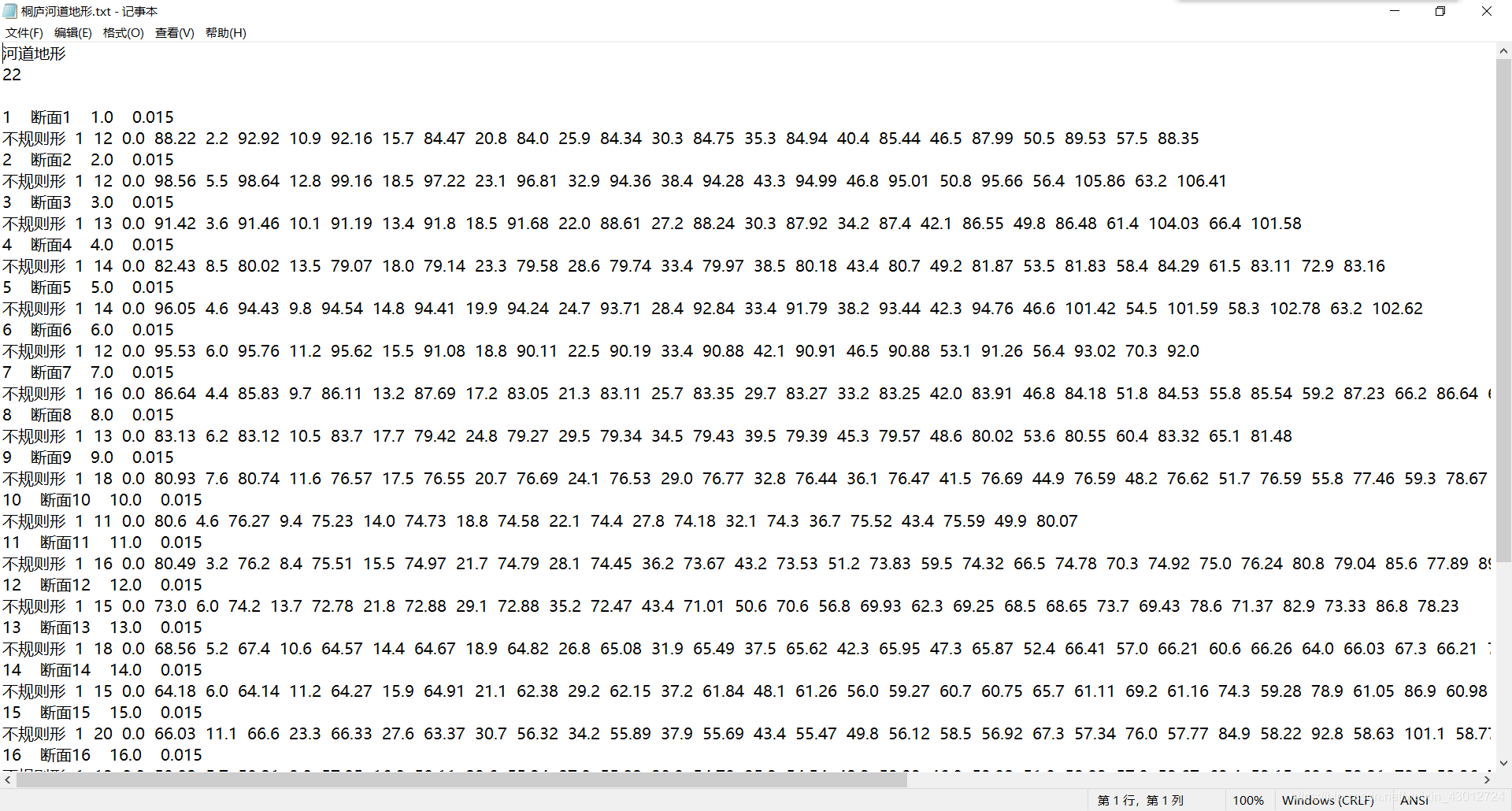

处理结果

数据文件及程序

请从附件下载。
请从附件下载。
请从附件下载。

重要事情说三遍。
