🔥 内容介绍

一、引言：机器人网格路径规划的痛点与 RRT 的破局之道

1.1 路径规划的核心需求：从起始区到目标区的无碰撞通行

在机器人自主导航领域，路径规划始终是核心问题。想象一个场景，仓库中机器人需要从货物存储区（起始区域）搬运货物到分拣区（目标区域），仓库内货架林立（静态障碍物），还有其他机器人和工作人员在移动（动态障碍物）。机器人必须在这样复杂的网格环境中，规划出一条安全、高效的行进路线，确保既不撞上障碍物，又能快速抵达目标 。传统的路径规划算法，像 A * 算法，虽然在简单环境或低维空间表现出色，通过计算启发函数和实际代价来寻找最优路径，但在面对高维空间或复杂约束条件时，会遭遇 “维度灾难”，计算量呈指数级增长，效率大幅降低。而快速扩展随机树（RRT）算法，以其独特的随机采样策略和无需全局建模的特性，为复杂网格环境下的路径规划开辟了新道路。它就像一位探险家，在未知的领域里随机探索，逐步构建出通往目标的 “路线图”，能有效避开障碍物，找到可行路径。

1.2 本文核心内容与阅读收获

本文将深入剖析基于快速扩展随机树（RRT）规划器实现机器人在网格内从指定起始区域到目标区域路径规划的全过程。首先，我们会深入探讨 RRT 算法的原理，理解其随机采样、节点扩展背后的数学逻辑和算法思想。接着，针对网格环境的特点，详细讲解如何对环境进行建模，将实际的网格场景转化为算法可处理的形式。然后，一步步拆解机器人利用 RRT 规划器避障并找到路径的实现流程，包括如何生成随机点、判断与障碍物的碰撞、扩展搜索树等关键步骤。同时，还会分享仿真代码的编写思路，让理论知识落地为可运行的程序，读者可以借此亲手实践，验证算法效果。此外，文章还会介绍 RRT 算法在实际应用中的优化技巧，如如何加快收敛速度、提高路径质量等。通过阅读本文，读者不仅能全面掌握 RRT 规划器在机器人网格路径规划中的应用，还能具备独立实现和优化该算法的能力，为解决实际机器人导航问题打下坚实基础。

二、基础铺垫：RRT 算法原理与网格环境建模

2.1 快速扩展随机树（RRT）的核心逻辑

2.1.1 RRT 算法的定义与概率完备性

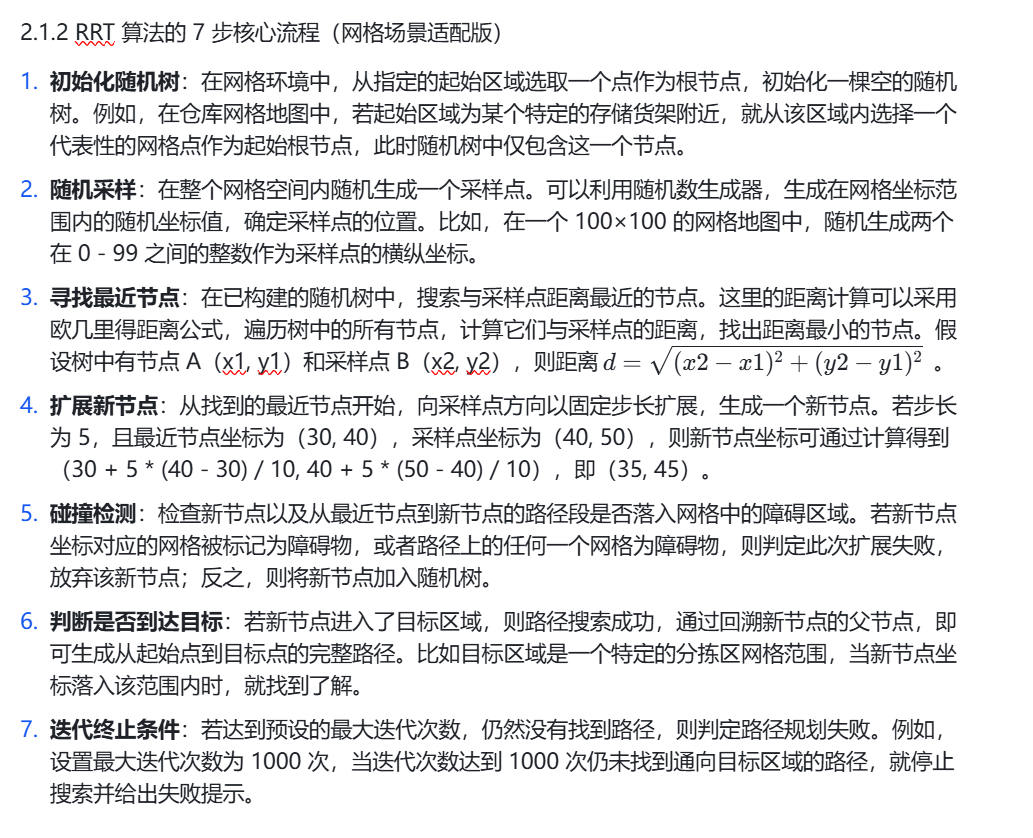

快速扩展随机树（RRT）是一种基于随机采样的路径搜索算法，由 Steven M. LaValle 在 1998 年提出 。它通过在配置空间中随机采样点，并逐步扩展以起始点为根节点的 “随机扩展树”，来探索自由空间。RRT 算法的独特之处在于其概率完备性，这意味着当迭代次数足够大时，如果从起始点到目标点之间存在可行路径，那么 RRT 算法一定能够找到这条路径。这种特性使得 RRT 在处理高维空间和复杂约束条件下的路径规划问题时，展现出显著优势。例如，在机器人手臂的运动规划中，其关节空间具有多个自由度，形成高维空间，传统算法容易陷入局部最优或面临计算量爆炸问题，而 RRT 能通过随机采样，有效避开这些困境，逐步构建通往目标的路径。它就像在黑暗的迷宫中，随机地探索各个方向，随着探索次数的增加，最终总能找到出口，这种无需对环境进行精确建模和全局搜索的特性，极大地拓展了其应用场景。

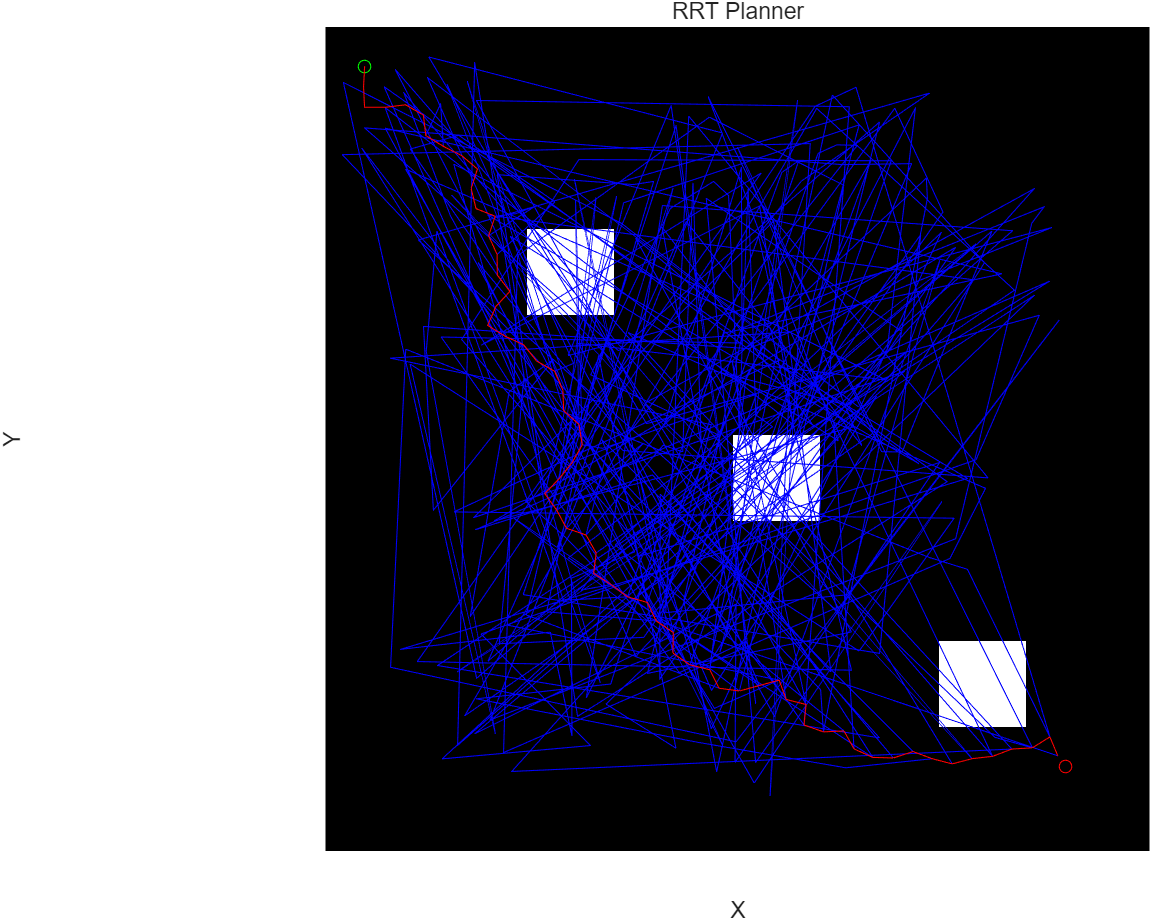

⛳️ 运行结果

📣 部分代码

% obstacle 3

% Define start and goal regions

start_region = [10, 10];

goal_region = [180, 180];

% Define RRT parameters

max_iterations = 1000;

step_size = 5;

goal_bias = 0.1;

% Initialize the tree

tree = struct('nodes', [], 'edges', []);

% Add the start node to the tree

tree.nodes = [tree.nodes; start_region];

% RRT loop

for i = 1:max_iterations

    % Sample a random point in the free space

    x_rand = randi(grid_size);

    y_rand = randi(grid_size);

    while obstacle_map(x_rand, y_rand) == 1

        x_rand = randi(grid_size);

        y_rand = randi(grid_size);

    end



    % Find the nearest node in the tree

    dist = sqrt((tree.nodes(:, 1) - x_rand).^2 + (tree.nodes(:, 2) - y_rand).^2);

    [min_dist, idx] = min(dist);

    x_near = tree.nodes(idx, 1);

    y_near = tree.nodes(idx, 2);



    % Calculate the new node position

    x_new = x_near + step_size * (x_rand - x_near) / min_dist;

    y_new = y_near + step_size * (y_rand - y_near) / mi
