别人的笔记，可以看到研读数据手册时候记录的非常详细：

BQ769X0手册记录.pdf

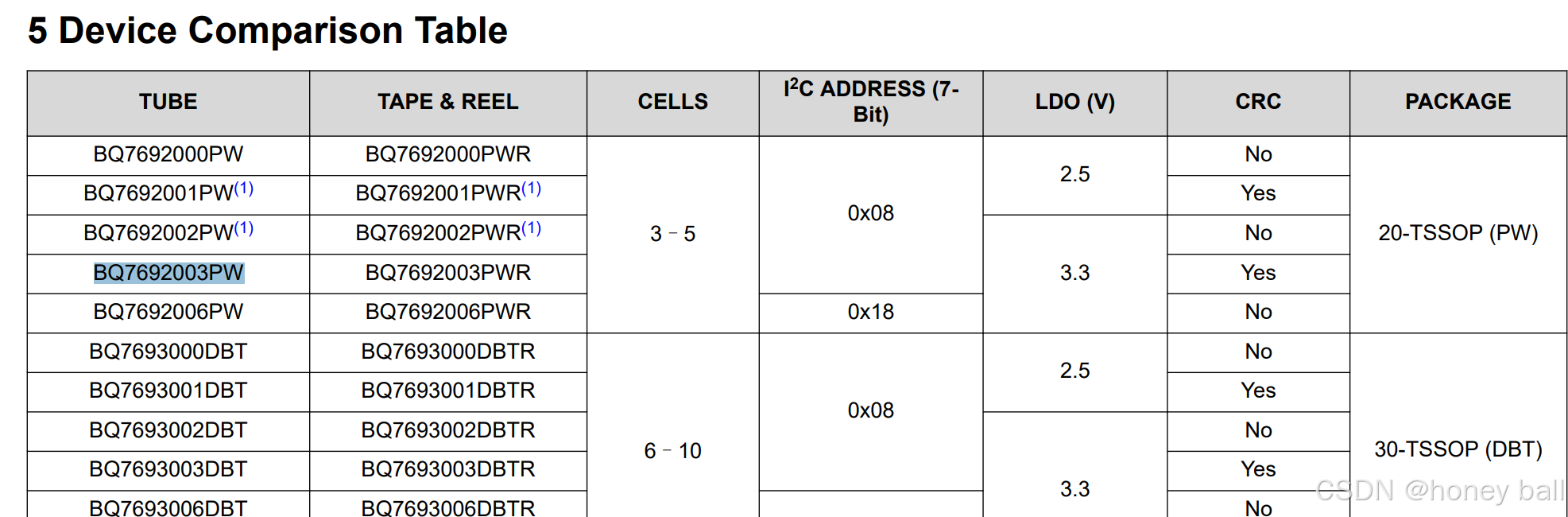

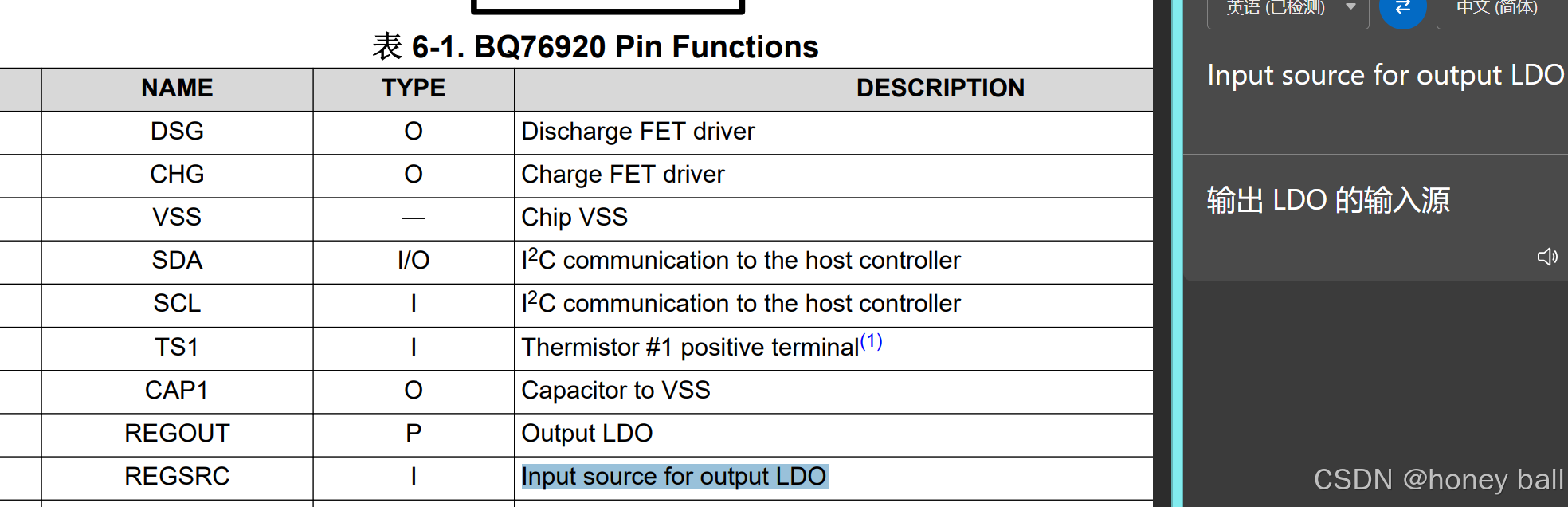

这里提供了不同类型芯片的LDO的输出电压值和支持的串联电池的数量，以及IIC的地址0x08：

如果不使用热敏电阻，接一个10K电阻下拉到地：

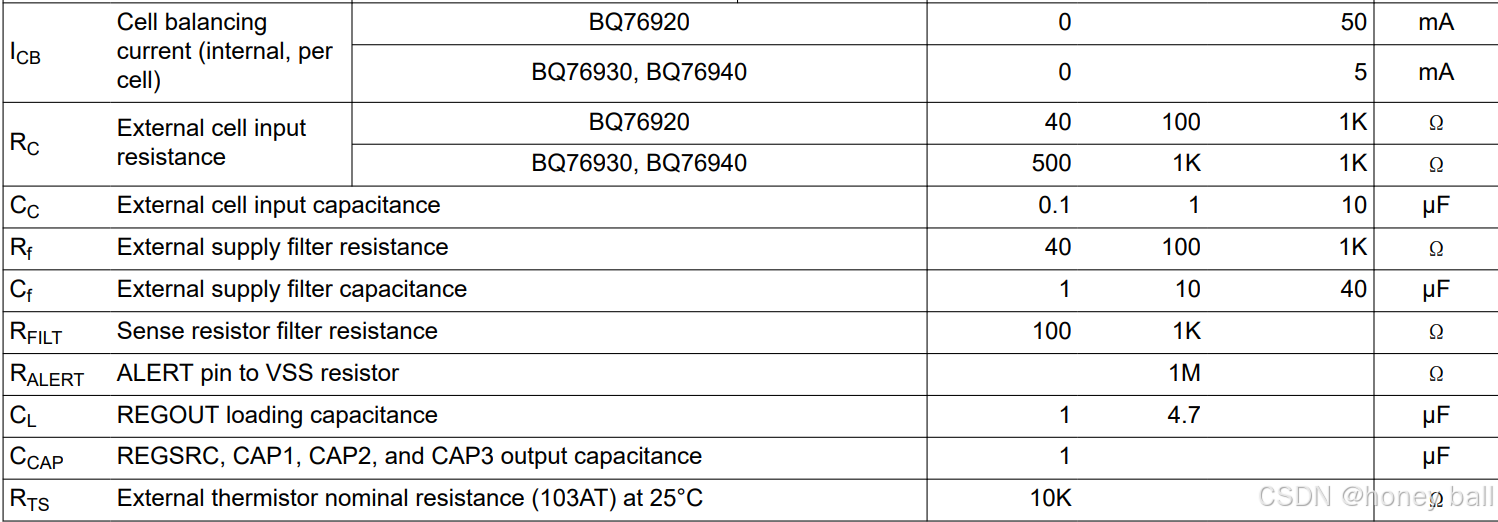

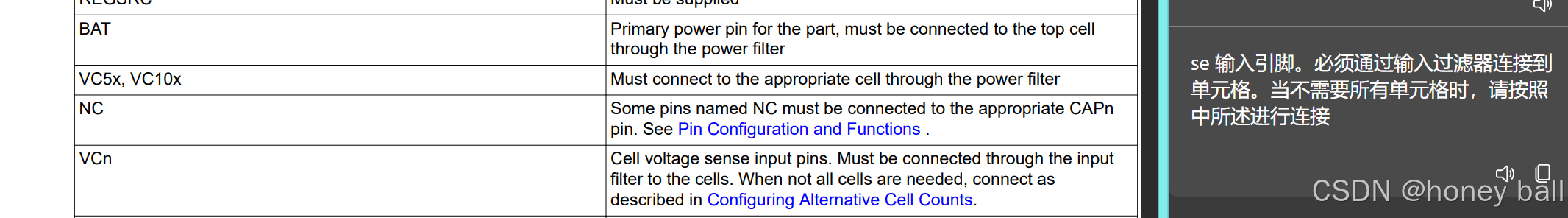

这里给出了推荐的电阻电容值：

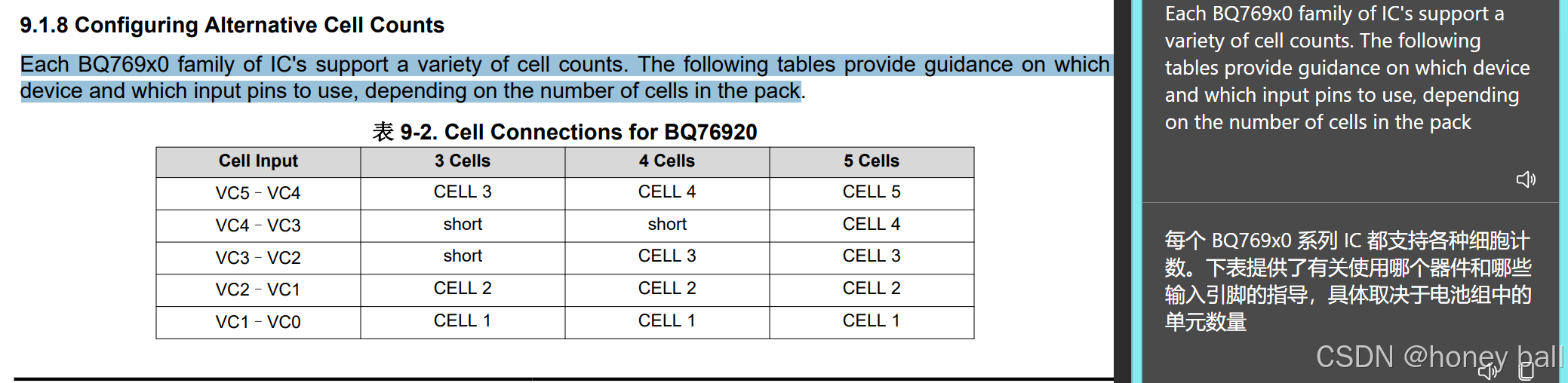

当不需要全部电池投入使用的时候，需要按照下面的顺序接电池，某些引脚需要短路：

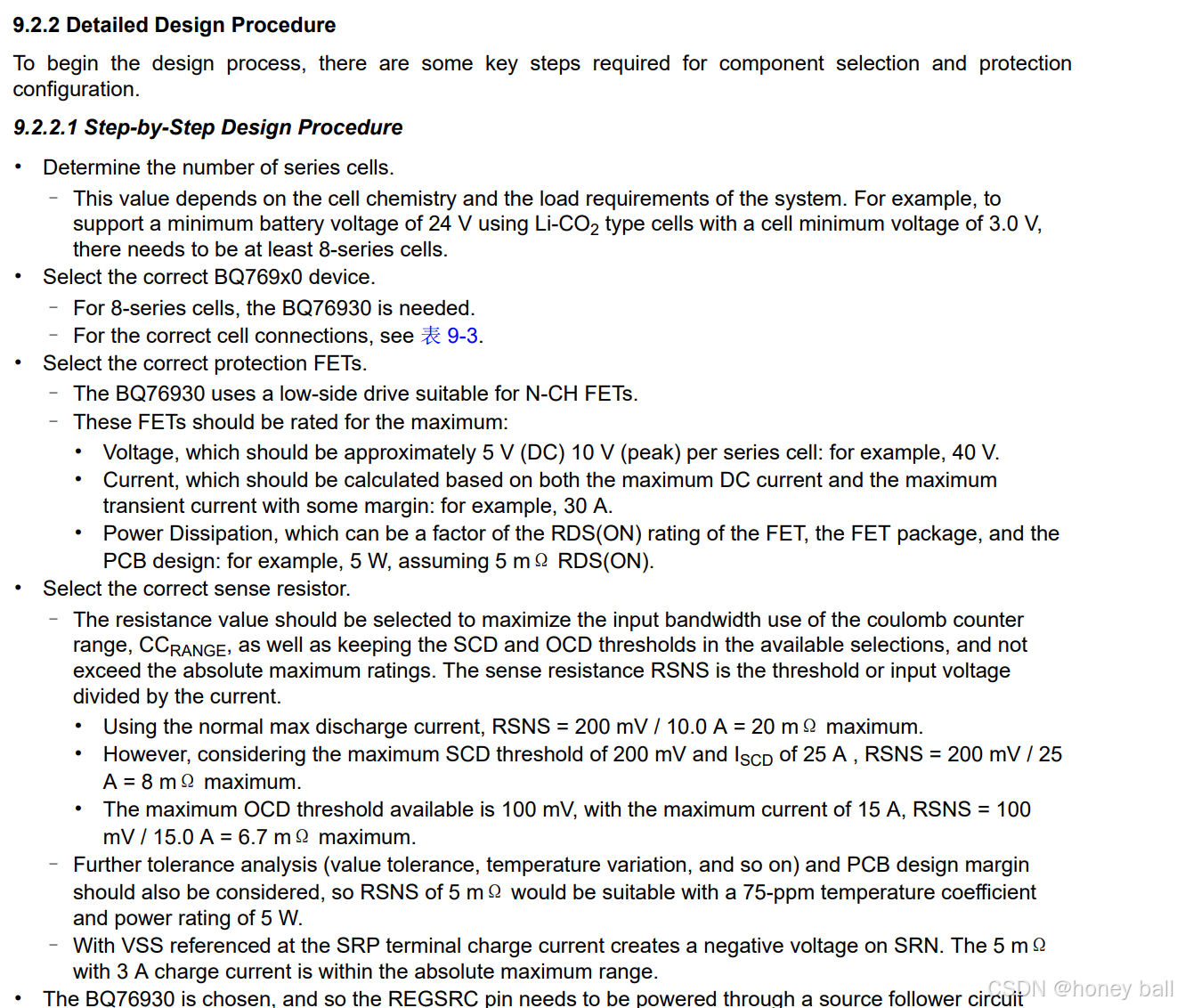

这里给出了如何一步步进行器件选型的：

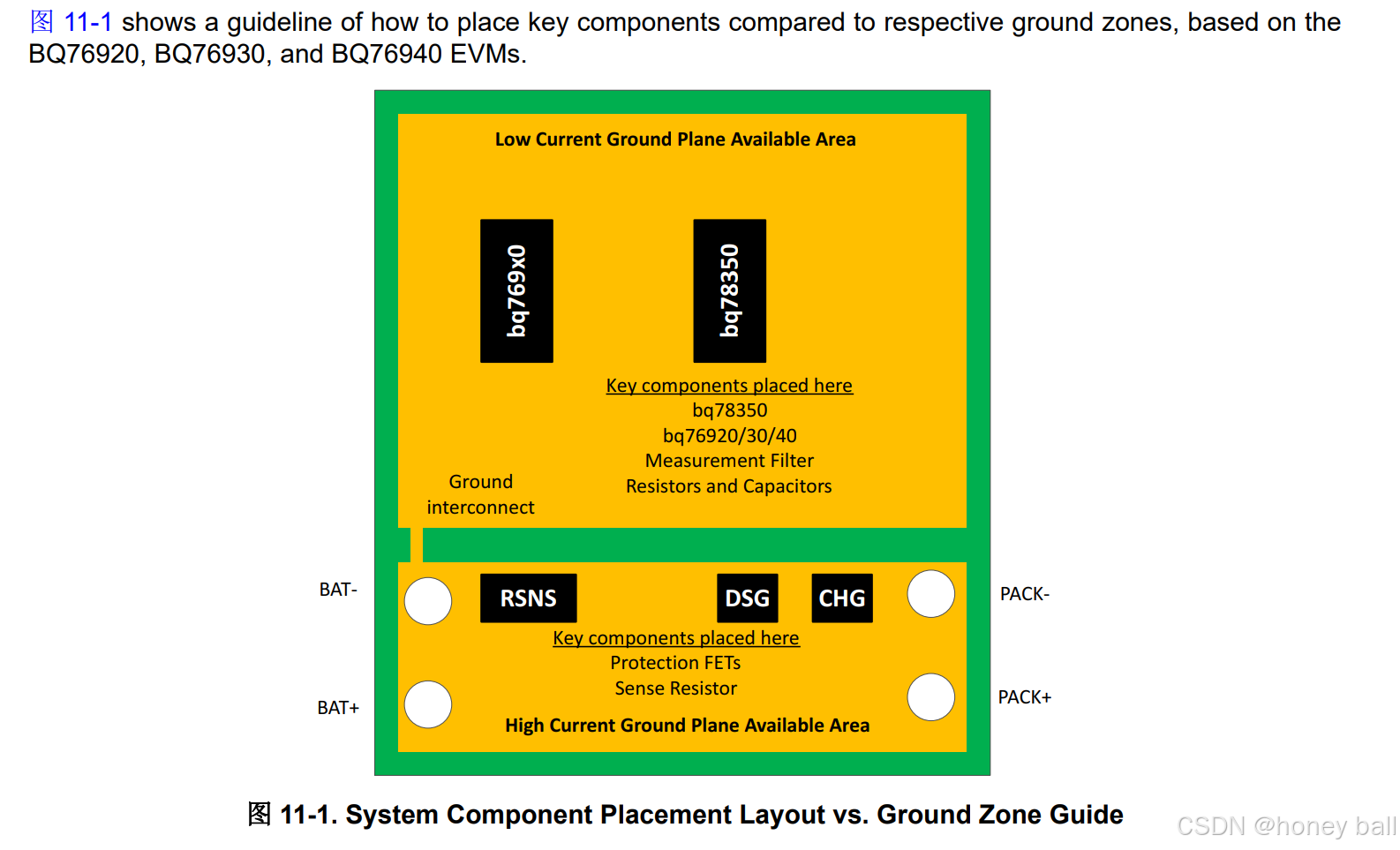

PCB建议：就是让控制部分和功率部分的地尽可能分开，使得环路面积最小：

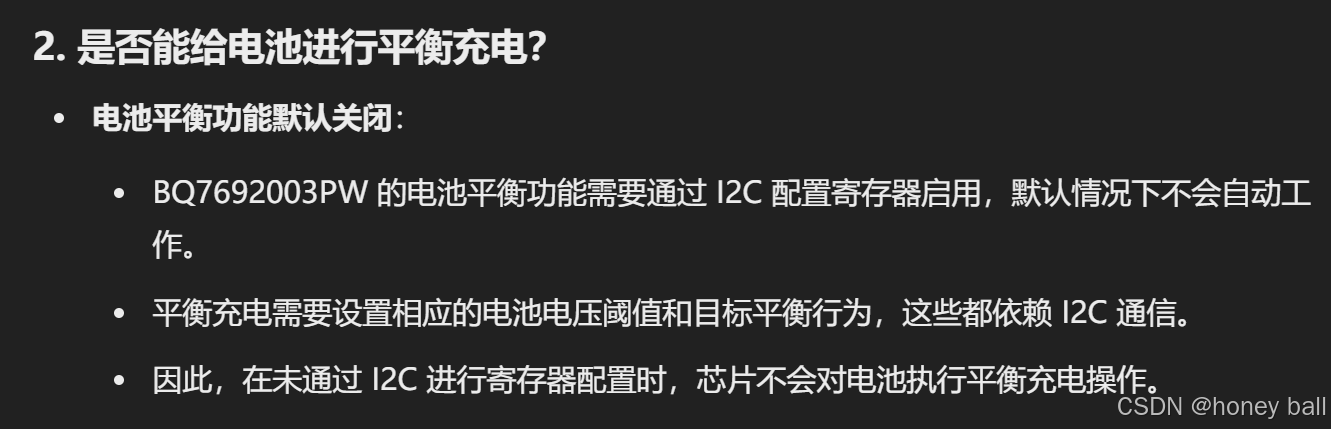

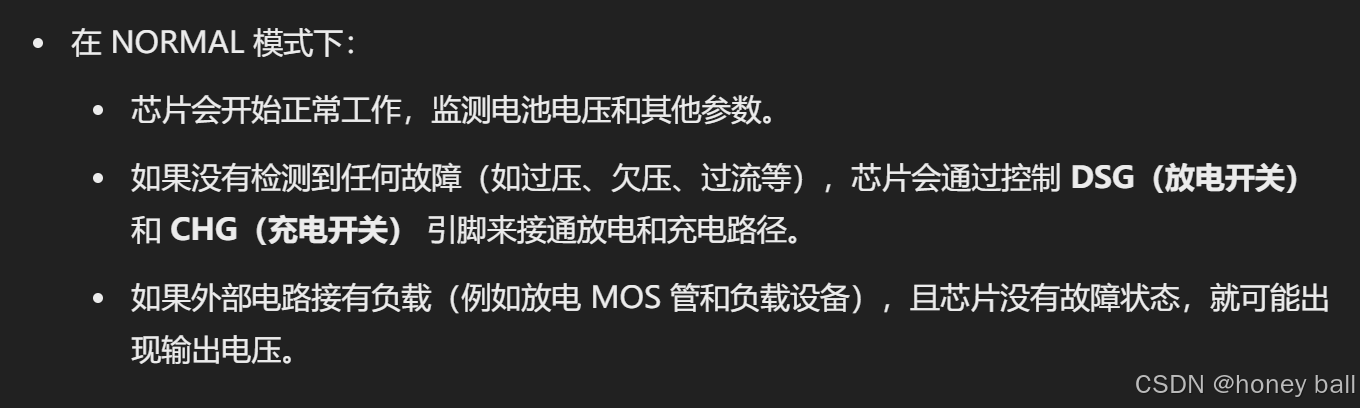

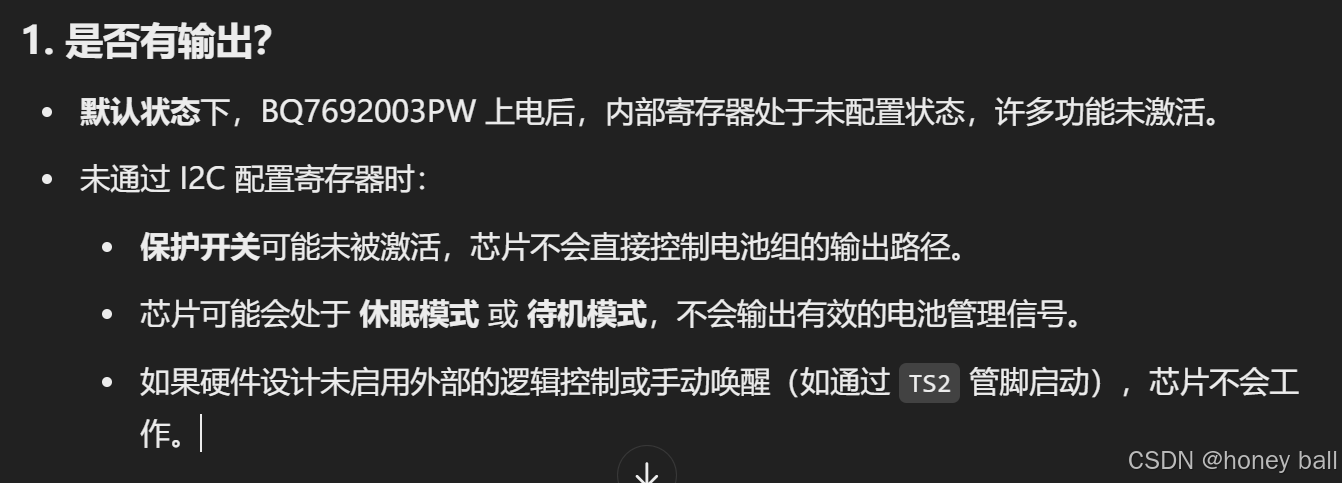

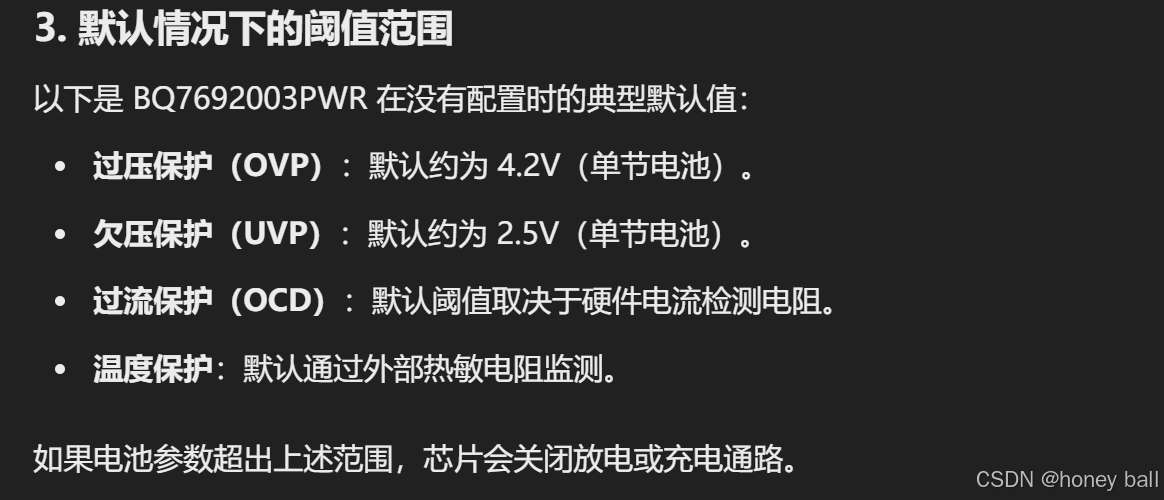

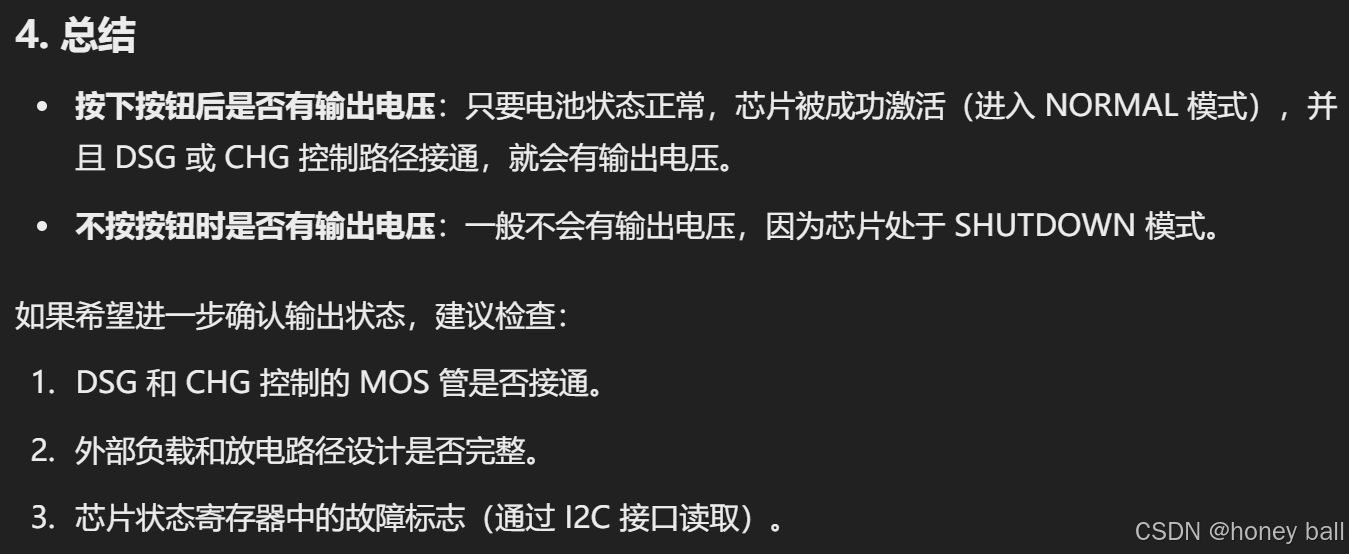

1.第一个问题：当不通过IIC进行寄存器配置的时候，芯片是否有输出，是否能给电池进行平衡充电，以及芯片进入到了什么模式？

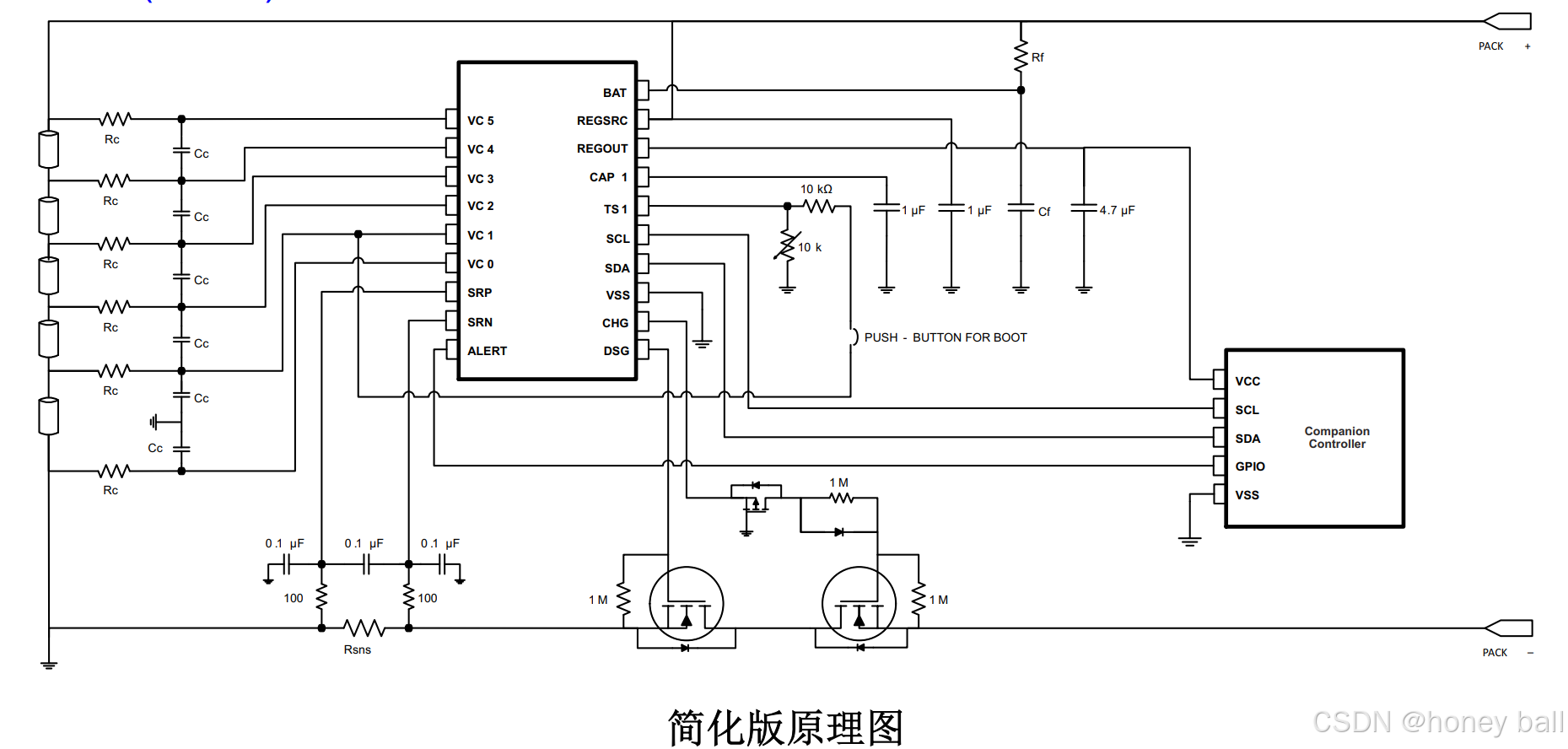

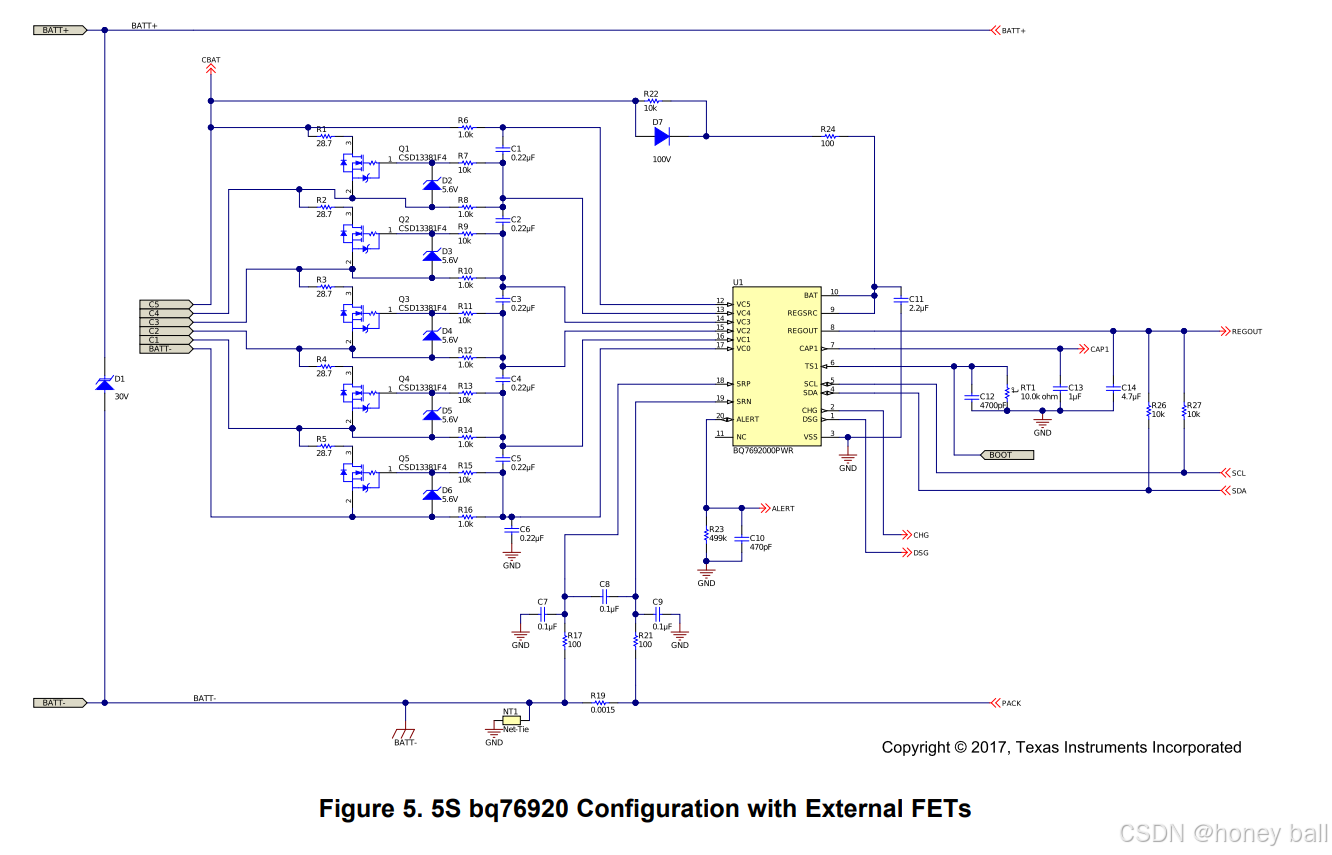

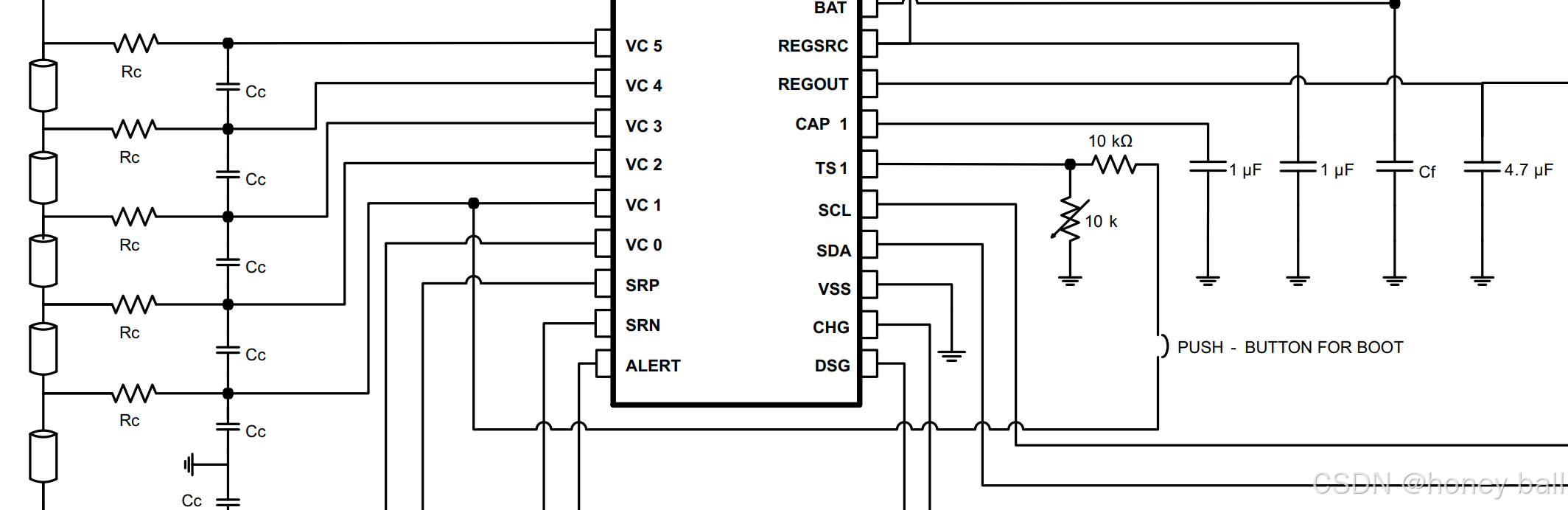

官方设计参考图：

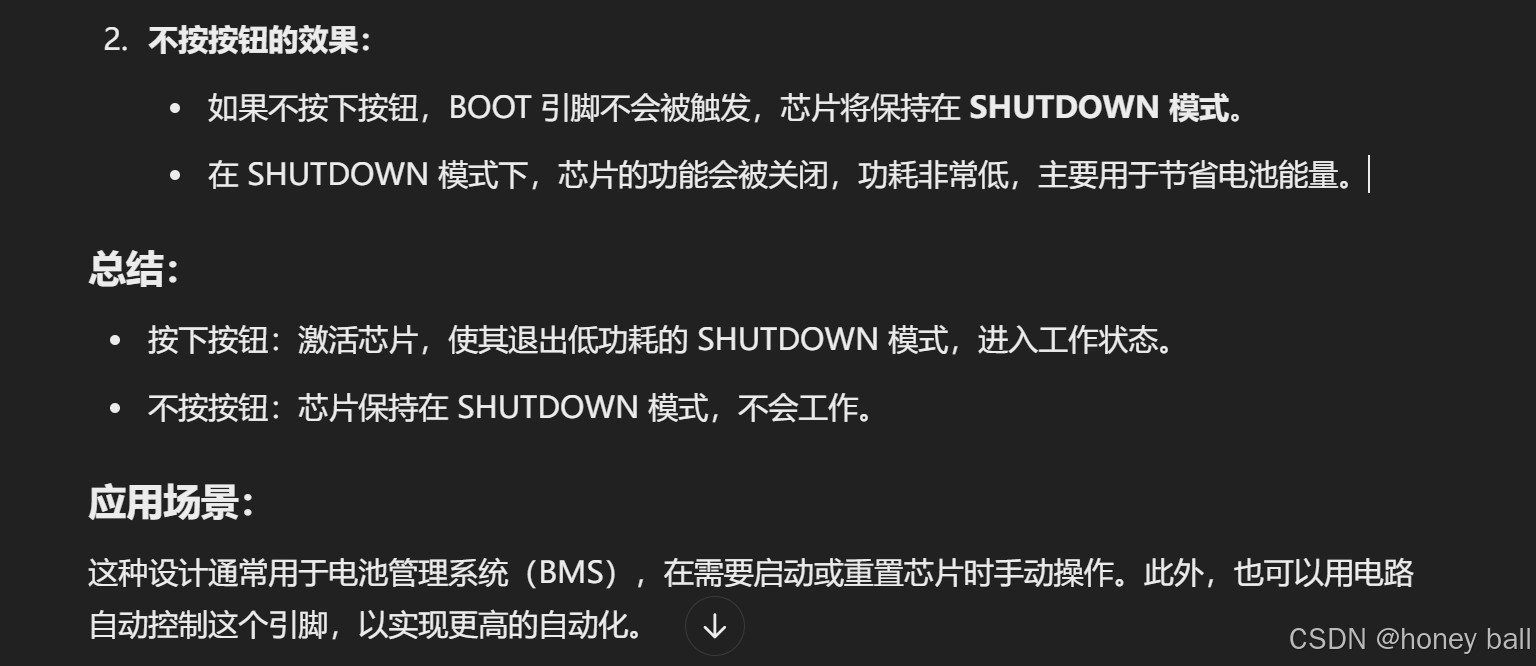

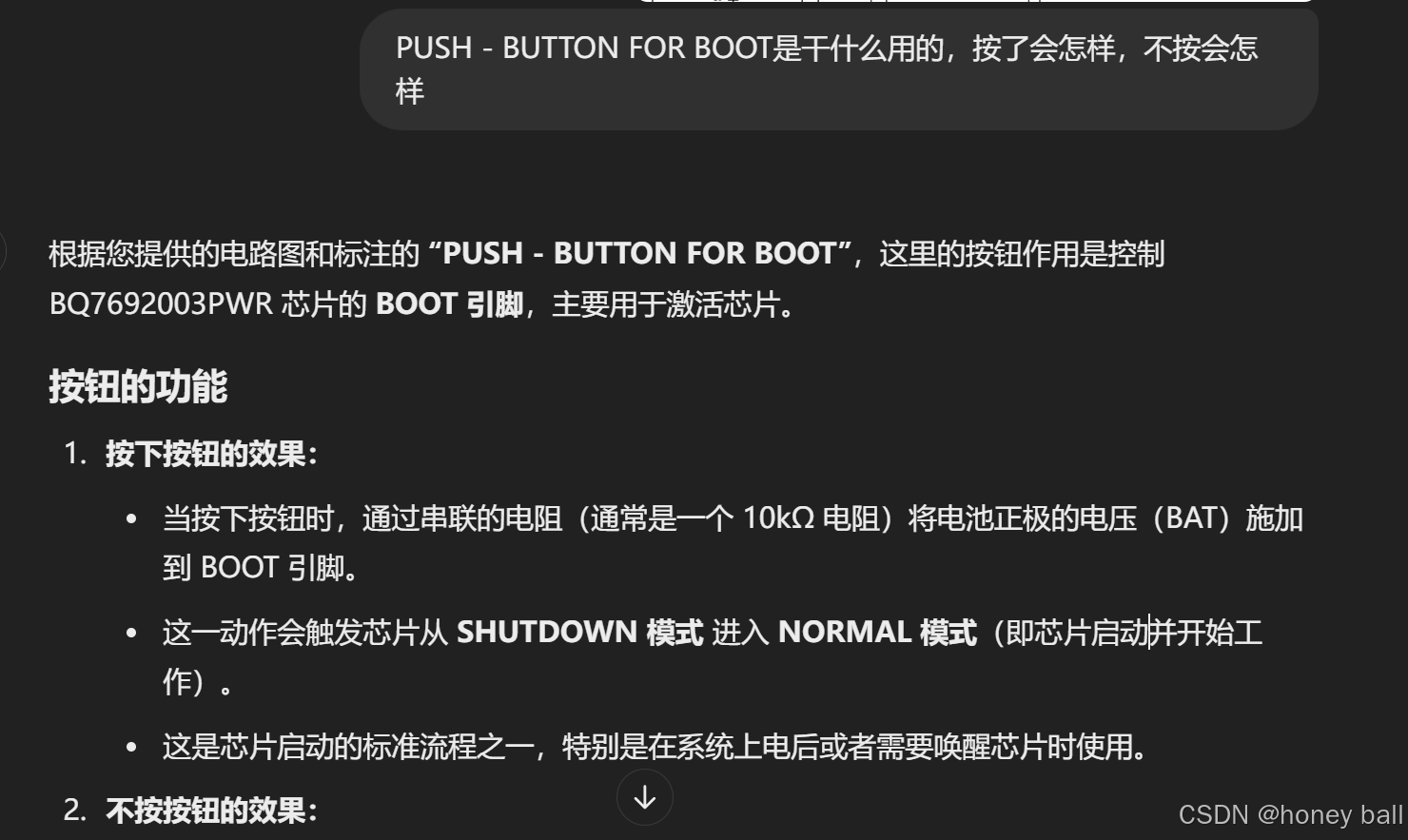

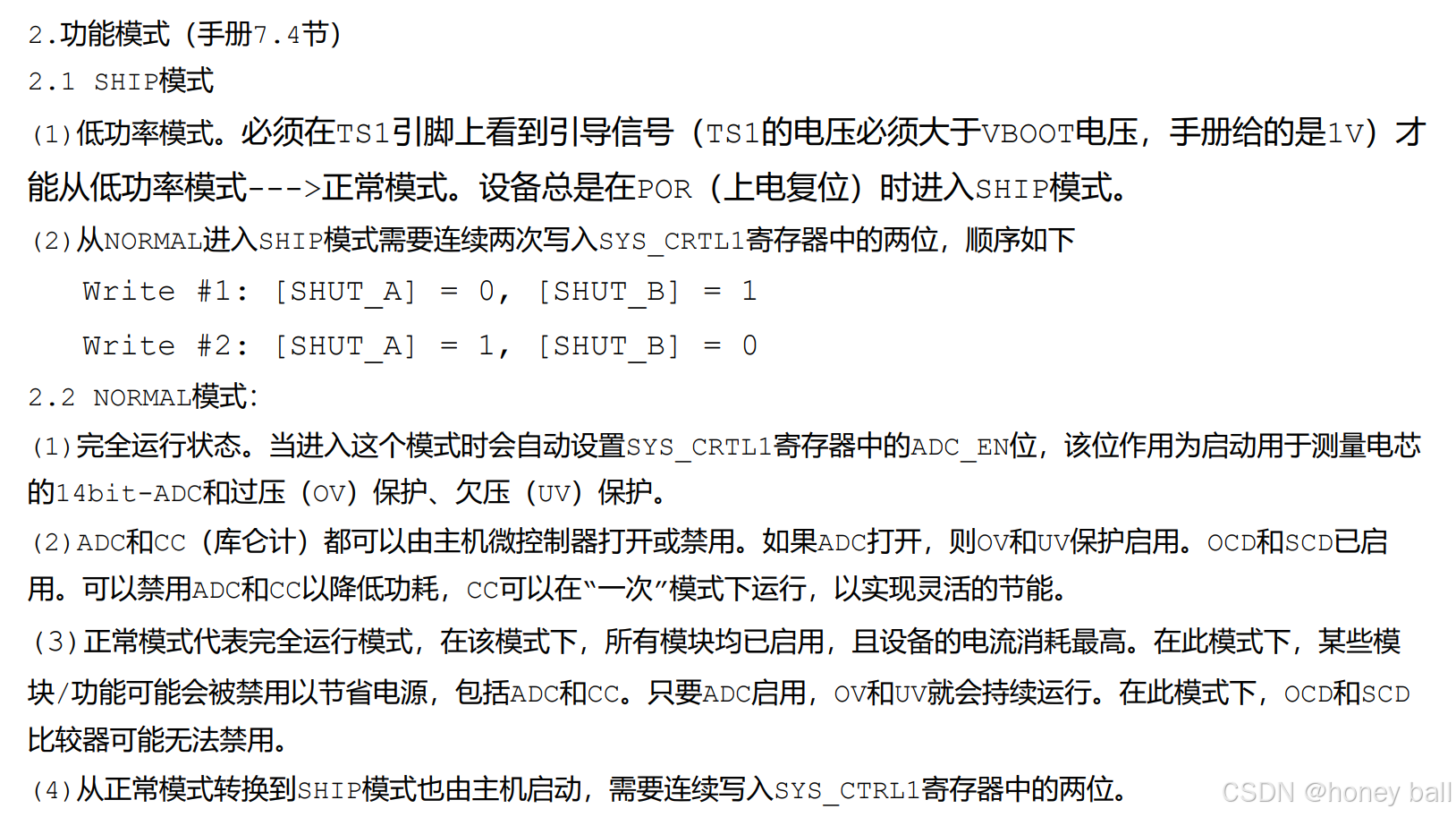

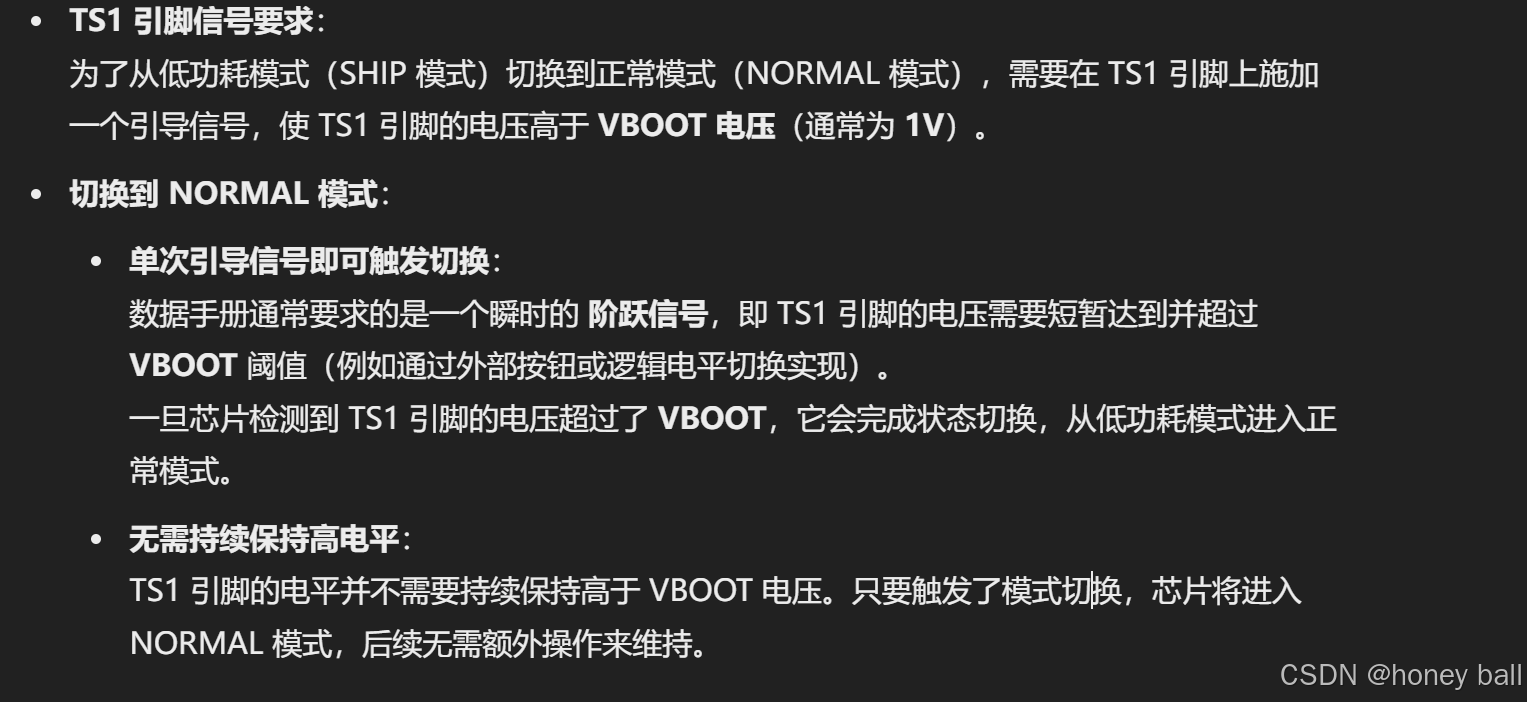

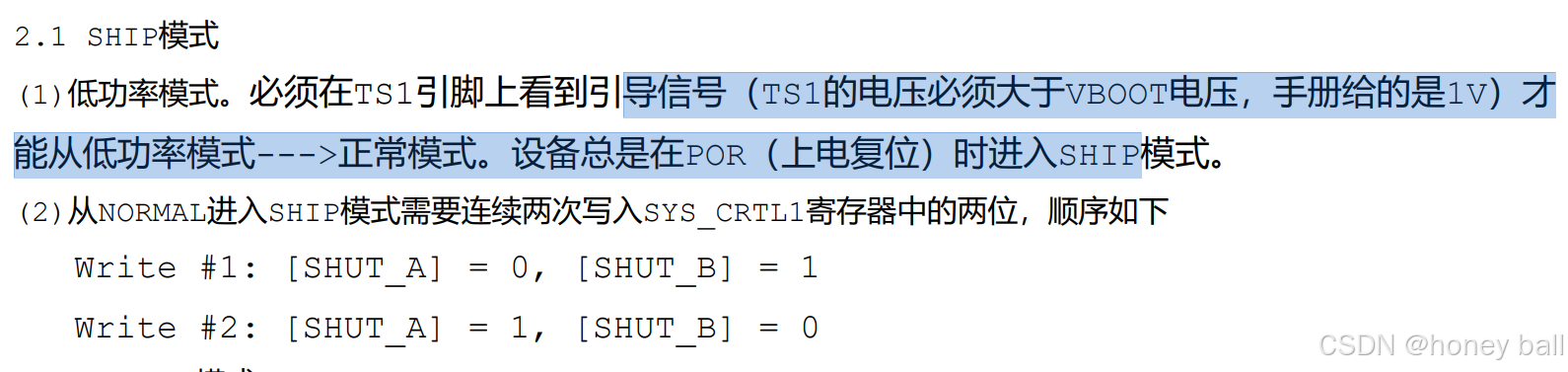

低功率模式。必须在TS1引脚上看到引导信号（TS1的电压必须大于VBOOT电压，手册给的是1V）才 能从低功率模式--->正常模式。设备总是在POR（上电复位）时进入SHIP模式。 这个是给一个阶跃信号就可以了，还是需要持续高电平才可以保持芯片的NORMAL 模式？

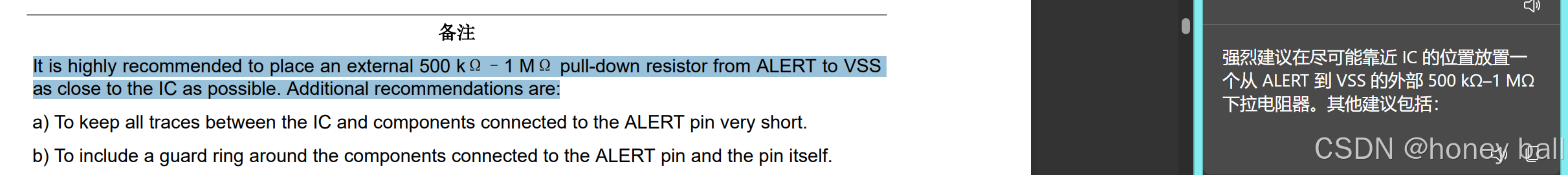

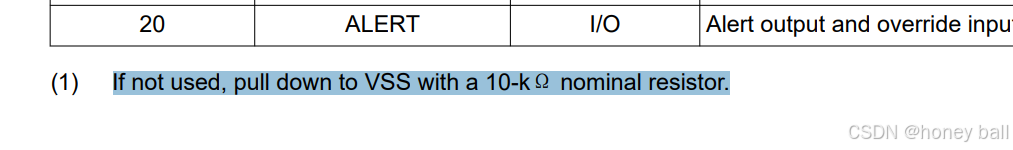

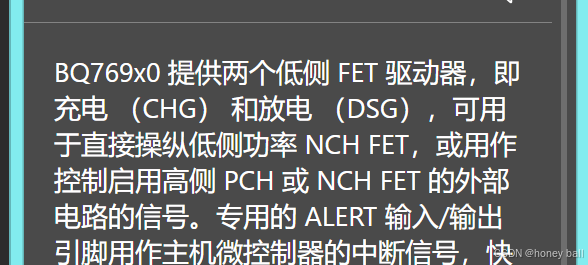

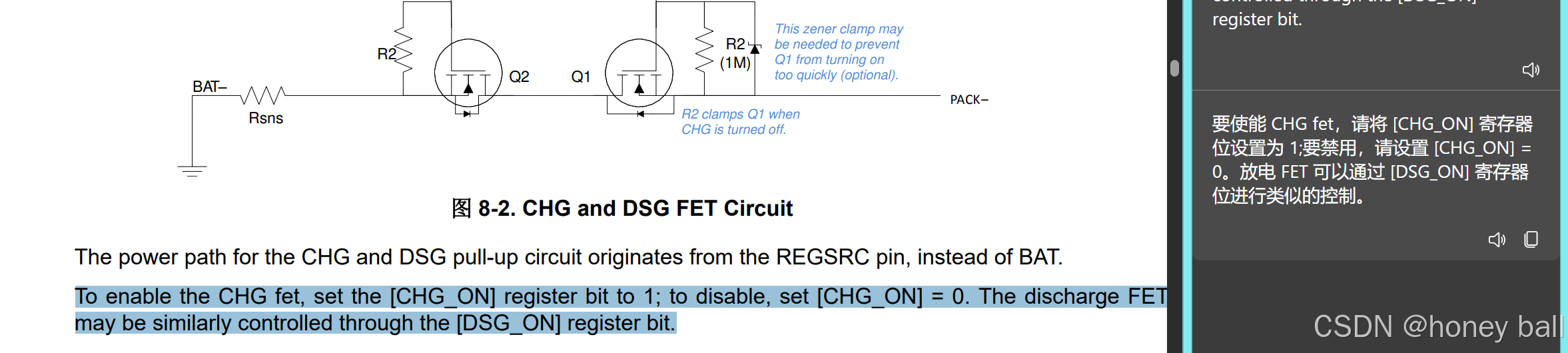

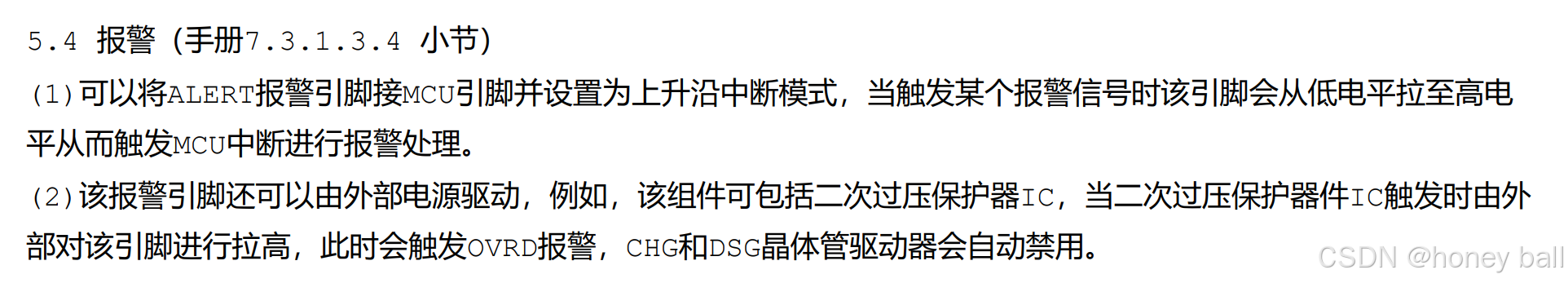

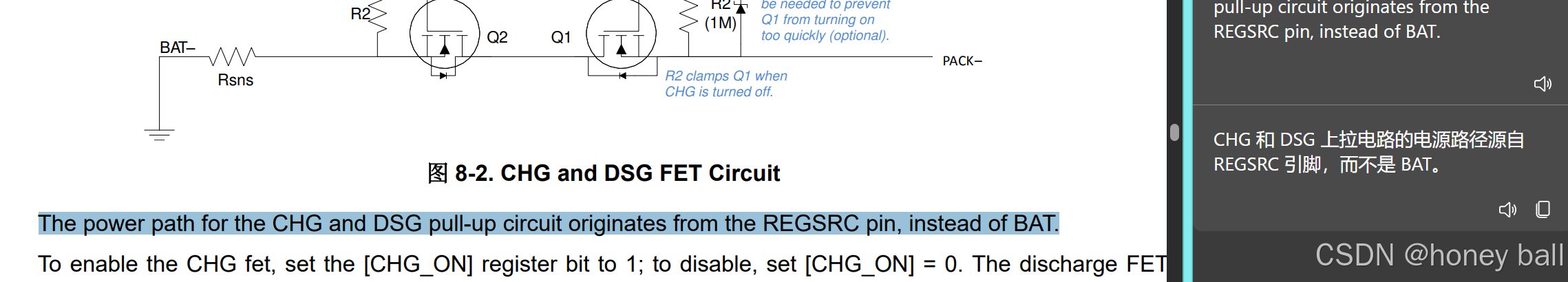

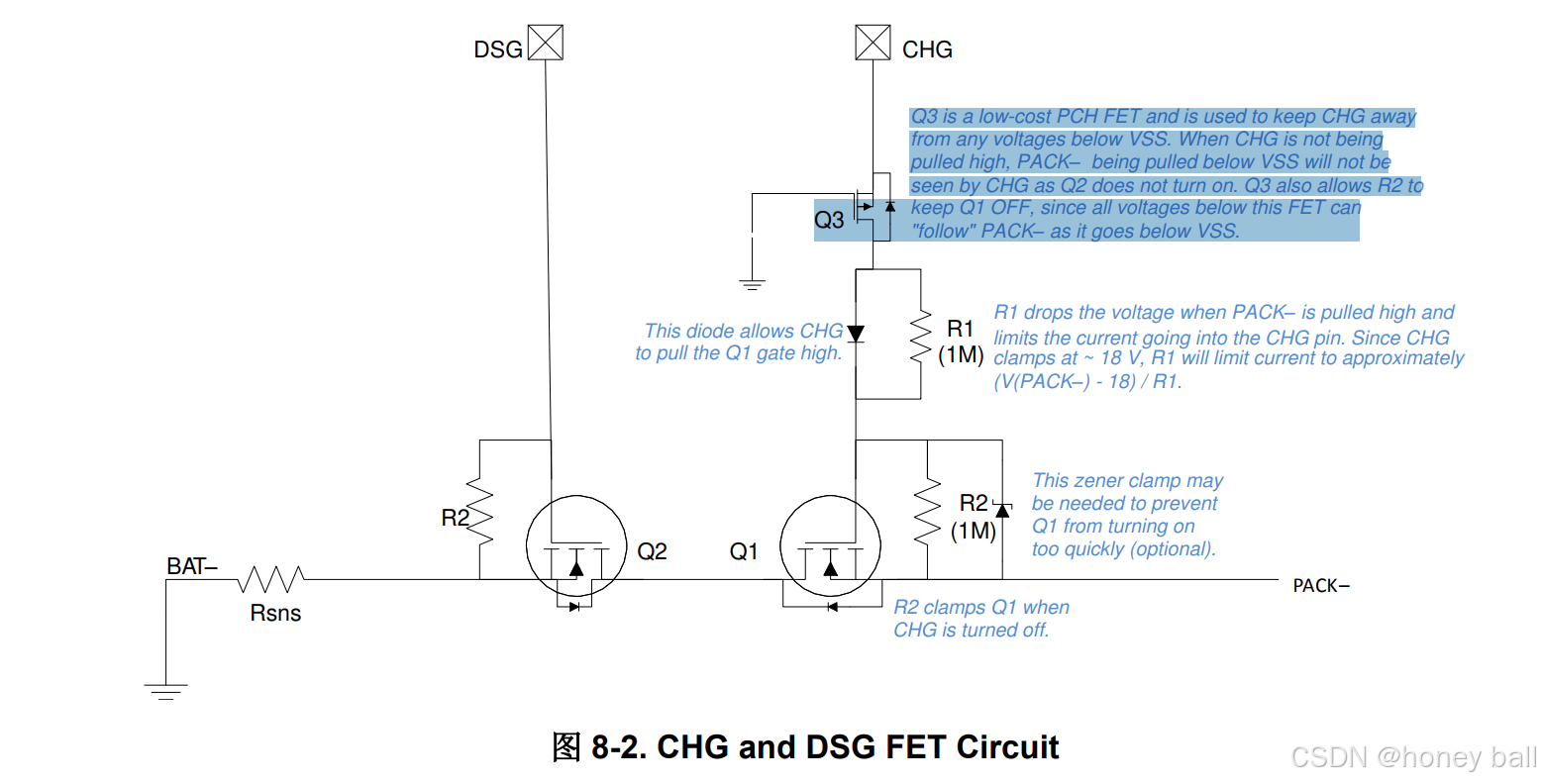

ALERT低电平正常，高电平进入报警模式，此时下路两颗MOS完全关断：
