1 引言

在数字图像处理中，图像滤波是一项基础而重要的技术。它能够去除图像中的噪声、提升图像质量，或者是为图像分析和理解做准备。接下来，我们将深入了解图像滤波的概念、计算过程，并通过一个实际的代码示例来展示如何使用Python和OpenCV库执行图像滤波。

2 图像滤波的概念

图像滤波指的是对图像进行某种变换，以达到增强或抑制某些特征的目的。根据不同的需求，图像滤波可以用于平滑图像、去除噪声、锐化图像边缘等。
在数学上，滤波操作通常表示为原始图像与滤波核的卷积。根据滤波核的不同，可以实现各种不同的滤波效果，如中值滤波、均值滤波、高斯滤波等。
值得一提的是，卷积神经网络（CNN）在本质上也采用了滤波的思想来提取图像的特征模式。只不过传统滤波方法采用的是固定的滤波核，而卷积神经网络的滤波核（卷积核）参数在初始时是未知的，它们会通过海量数据的训练和网络的反向传播获得。

3 滤波计算

滤波的计算过程基本可以分为三个步骤：
1、定义滤波核：确定滤波类型及核的大小.常见的滤波类型有均值滤波、中值滤波、高斯滤波等，常见的核大小有3*3。
2、边缘处理：滤波计算需要在每个像素的一定邻域范围内进行，为了图像边缘像素能够正常计算，需要采用一定的方式对图像边缘像素进行填充。
3、遍历计算：将滤波核中心对准图像内的每一个像素点。对滤波核覆盖的每个区域，将核内各元素与其覆盖的图像像素值进行对计算，最终得到的数值将作为当前核中心位置像素的新值。直至整个图像遍历完毕。

计算过程示例

下面展示一个滤波计算的过程示例，我们对一个$8\ast 8$的图像进行一次$3\ast 3$中值滤波计算。左侧为原始图像，右侧为中值滤波计算结果。

在上述计算过程中，遵循了三步计算法则，

• 第一步：定义滤波核
  这里采用的是$3\ast 3$的中值滤波器。中值滤波器在计算方式为，对于每个邻域集合，将其中的像素值按升序或降序排列，根据排序后的像素值，确定中间位置的数值作为中值，并替换原始位置的像素值。
• 第二步：边缘处理
  针对$3\ast 3$大小的滤波核，图像的首行、末行、首列、末列的像素值在计算时没有足够的像素进行运算，此时需要对图像进行填充。

  cv2中默认的填充方式为cv2.BORDER_REFLECT_101，即反射填充模式，它会根据图像内部的像素值以对称的方式对边界进行填充。我们以一个一维数组 [a, b, c, d, e] 为例，假设需要在数组的左右两侧各填充 2 个元素，经过填充后的数组变为 [c, b, a, b, c, d, e, d, c]。

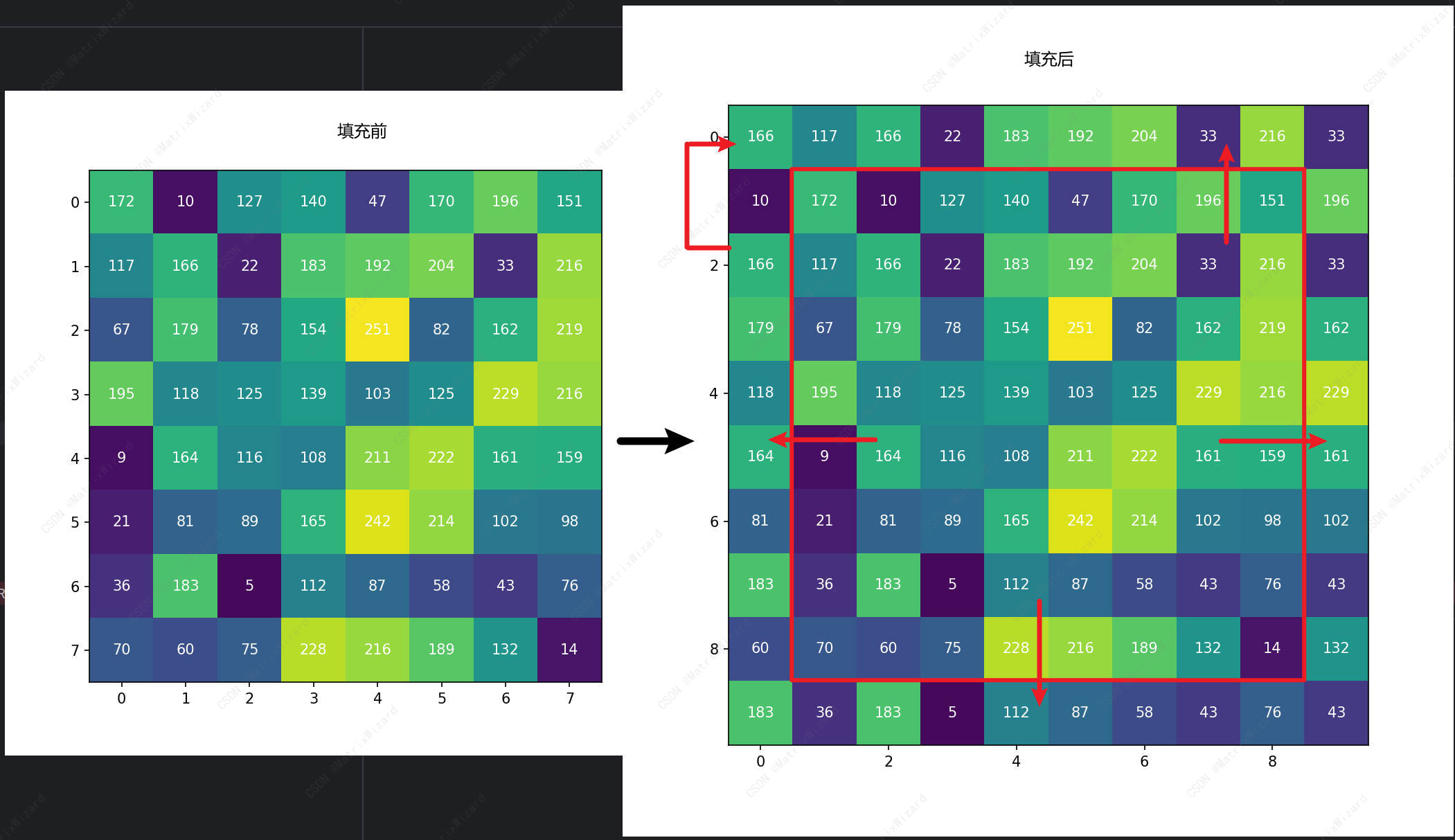

  上图为图像填充后的效果。

    arr0 = np.random.randint(0, 255, size=(8, 8), dtype=np.uint8)
    arr1 = cv2.copyMakeBorder(arr0, 1, 1, 1, 1, cv2.BORDER_REFLECT_101)    # 边缘填充

• 第三步：遍历计算

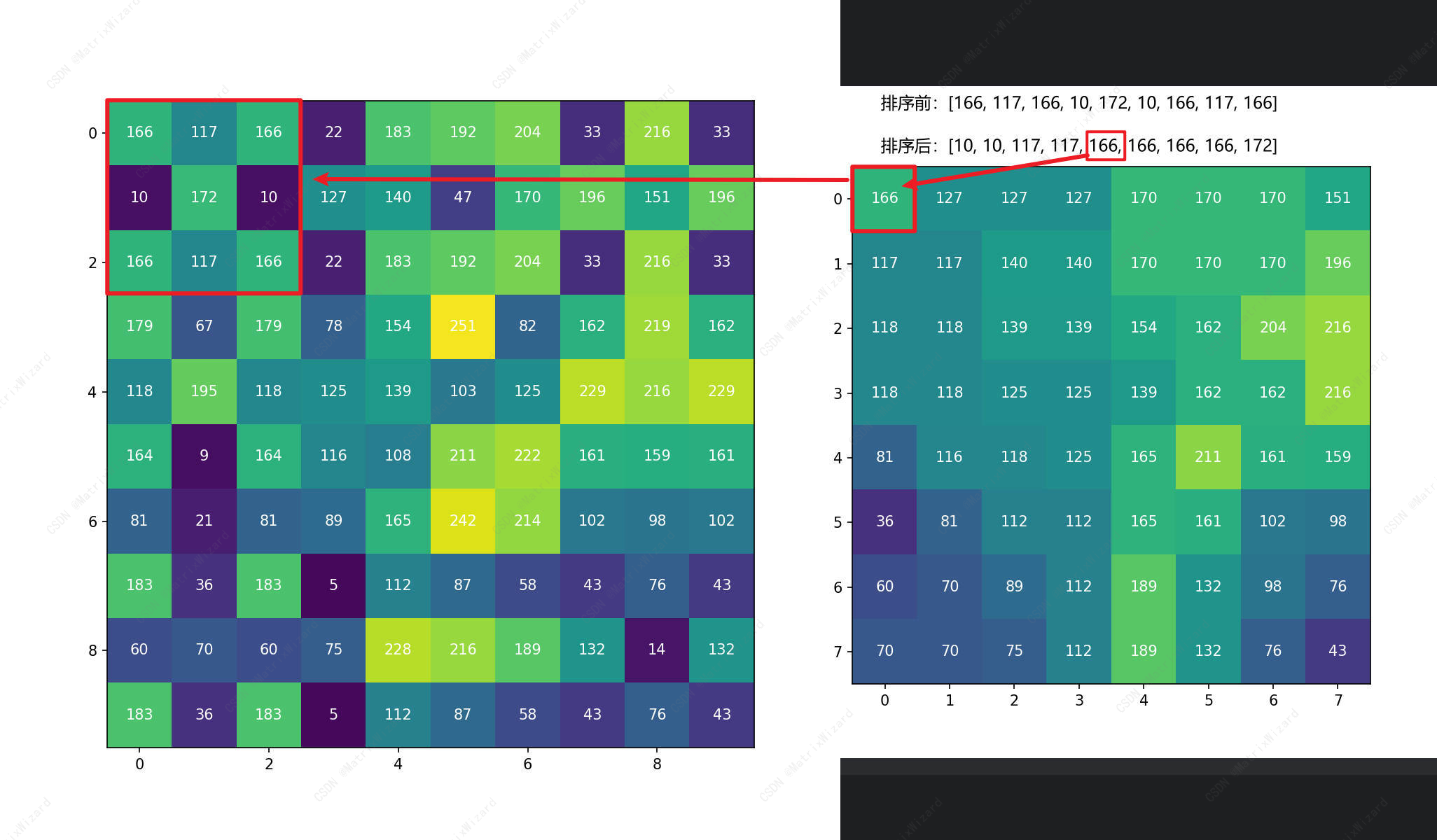

  针对边缘处理后的图像，再使用滤波核依次进行计算，获取每个核中心位置像素的值，例如在对原始图像第一行，第一列的像素进行计算时，首先以该像素为中心，获取$3\ast 3$范围内的所有像素值，由于使用的是中值滤波器，将9个像素值进行排序，取中间位置的值作为计算结果。

  排序前：[166, 117, 166, 10, 172, 10, 166, 117, 166]
  排序后：[10, 10, 117, 117, 166, 166, 166, 166, 172]
  获取中值为166。

4 不同滤波类型

上述示例展示了中值滤波的方法和效果，实际还包括其他的滤波计算方法，常见的有均值滤波、高斯滤波等。下面介绍每种滤波的方法及其优劣。

4.1 中值滤波

原理：中值滤波是一种基于排序统计的非线性滤波方法。
优点：高效抑制椒盐噪声：对脉冲噪声（如黑白噪点）。
缺点：在细节密集区域（如纹理）可能产生失真。
适用场景：如扫描文档、监控摄像头图像。

4.2 均值滤波

原理：均值滤波是一种基础的线性滤波方法，其核心思想是通过计算像素邻域内的平均值来平滑图像。
优点：计算简单、对椒盐噪声有一定抑制作用
缺点：易造成图像模糊，丢失边缘信息
适用场景：低噪声图像的初步平滑处理

4.3 高斯滤波

高斯滤波是一种加权均值滤波，通过高斯核赋予邻域像素不同权重。
优点：保留边缘信息、符合人眼视觉特性
缺点：计算复杂度较高
适用场景：图像降噪、边缘检测预处理（如 Canny 算法）

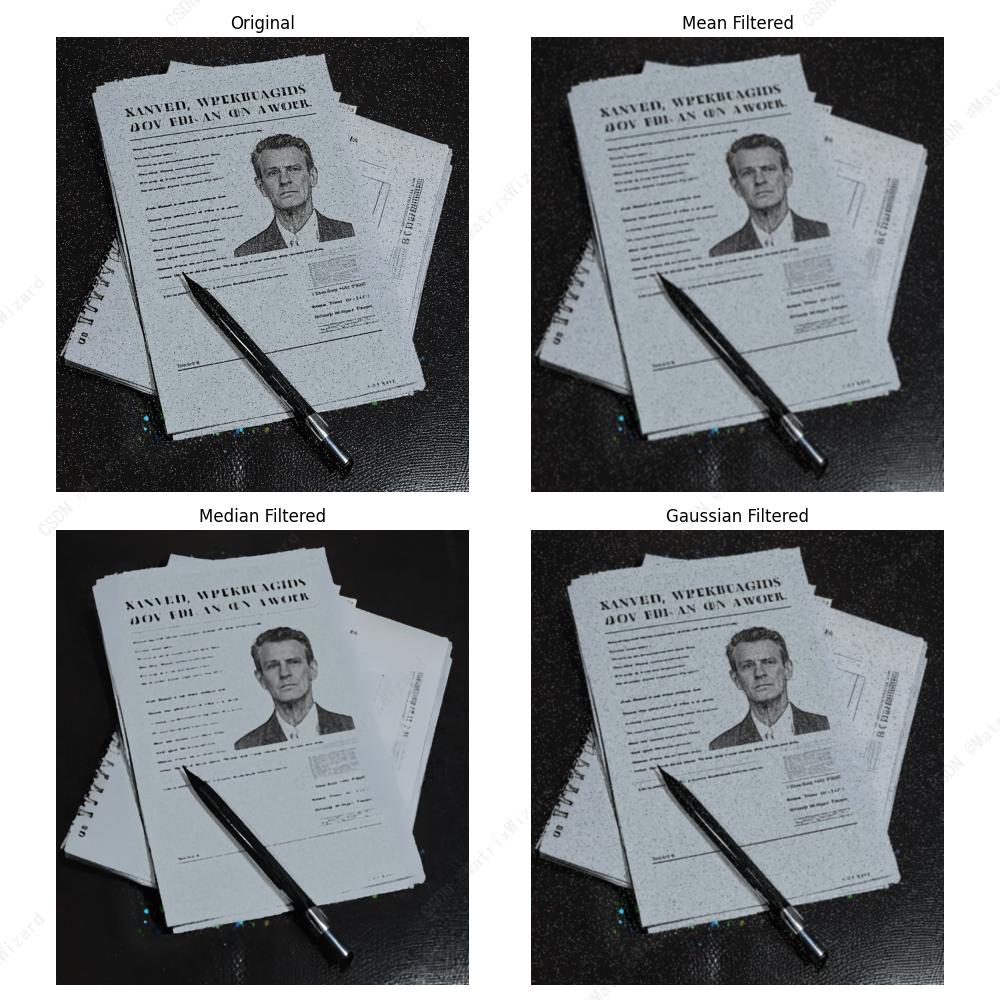

5 滤波效果对比

6 代码

    in_path = r'./image.png'
    image = cv2.imread(in_path)

    # 均值滤波
    mean_filtered = cv2.blur(image, (5, 5))

    # 中值滤波
    median_filtered = cv2.medianBlur(image, 5)

    # 高斯滤波
    gaussian_filtered = cv2.GaussianBlur(image, (5, 5), 0)
