参考视频：【奥特学园】ROS机器人入门课程《ROS理论与实践》零基础教程_哔哩哔哩_bilibili

参考文档：http://www.autolabor.com.cn/book/ROSTutorials/

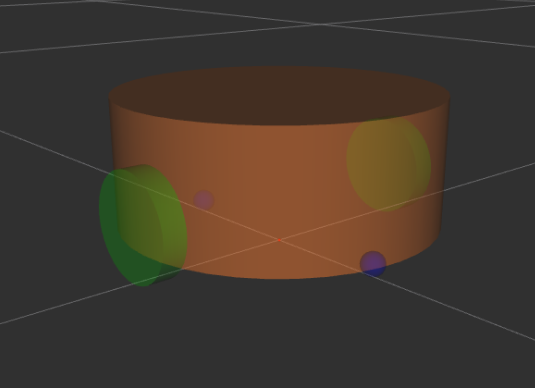

前面 URDF 文件构建机器人模型的过程中，存在若干问题。

问题1:在设计关节的位置时，需要按照一定的公式计算，公式是固定的，但是在 URDF 中依赖于人工计算，存在不便，容易计算失误，且当某些参数发生改变时，还需要重新计算。

问题2:URDF 中的部分内容是高度重复的，驱动轮与支撑轮的设计实现，不同轮子只是部分参数不同，形状、颜色、翻转量都是一致的，在实际应用中，构建复杂的机器人模型时，更是易于出现高度重复的设计，按照一般的编程涉及到重复代码应该考虑封装。

......

如果在编程语言中，可以通过变量结合函数直接解决上述问题，在 ROS 中，已经给出了类似编程的优化方案，称之为:Xacro

需求描述:

使用xacro优化上一节案例中驱动轮实现，需要使用变量封装底盘的半径、高度，使用数学公式动态计算底盘的关节点坐标，使用 Xacro 宏封装轮子重复的代码并调用宏创建两个轮子(注意: 在此，演示 Xacro 的基本使用，不必要生成合法的 URDF )。

准备:

创建功能包，导入 urdf 与 xacro。

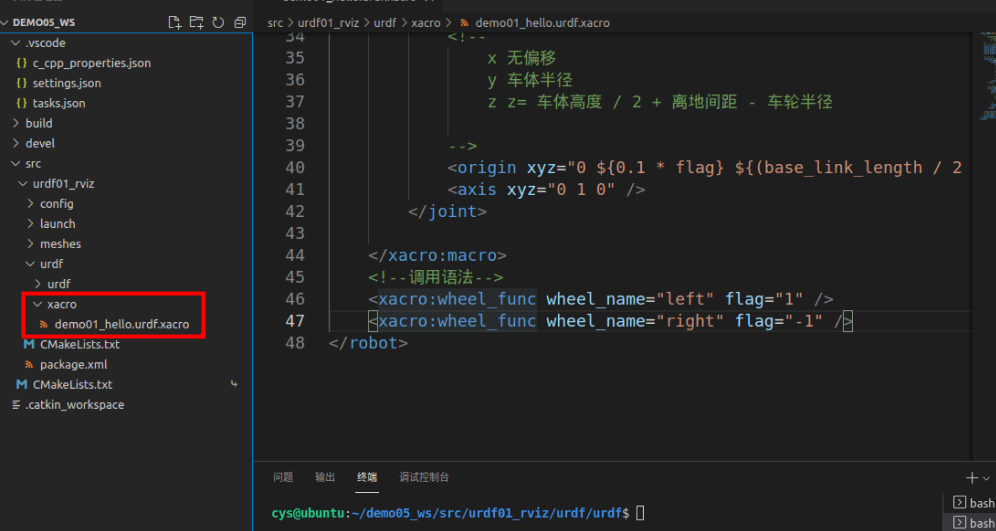

 1.新建xacro并编写

<robot name="mycar" xmlns:xacro="http://wiki.ros.org/xacro">
    <!--
        上节案例问题：
            1.代码复用 ==== Xacro(函数)
            2.参数设计 ==== Xacro变量
    -->
    <!-- 属性封装 -->
    <xacro:property name="wheel_radius" value="0.0325" />
    <xacro:property name="wheel_length" value="0.0015" />
    <xacro:property name="PI" value="3.1415927" />
    <xacro:property name="base_link_length" value="0.08" />
    <xacro:property name="lidi_space" value="0.015" />

    <!-- 宏 -->
    <xacro:macro name="wheel_func" params="wheel_name flag" >
        <link name="${wheel_name}_wheel">
            <visual>
                <geometry>
                    <cylinder radius="${wheel_radius}" length="${wheel_length}" />
                </geometry>

                <origin xyz="0 0 0" rpy="${PI / 2} 0 0" />

                <material name="wheel_color">
                    <color rgba="0 0 0 0.3" />
                </material>
            </visual>
        </link>

        <!-- 3-2.joint -->
        <joint name="${wheel_name}2link" type="continuous">
            <parent link="base_link"  />
            <child link="${wheel_name}_wheel" />
            <!--
                x 无偏移
                y 车体半径
                z z= 车体高度 / 2 + 离地间距 - 车轮半径

            -->
            <origin xyz="0 ${0.1 * flag} ${(base_link_length / 2 + lidi_space - wheel_radius) * -1}" rpy="0 0 0" />
            <axis xyz="0 1 0" />
        </joint>

    </xacro:macro>
    <!--调用语法-->
    <xacro:wheel_func wheel_name="left" flag="1" />
    <xacro:wheel_func wheel_name="right" flag="-1" />
</robot>

 2.xacro转成urdf

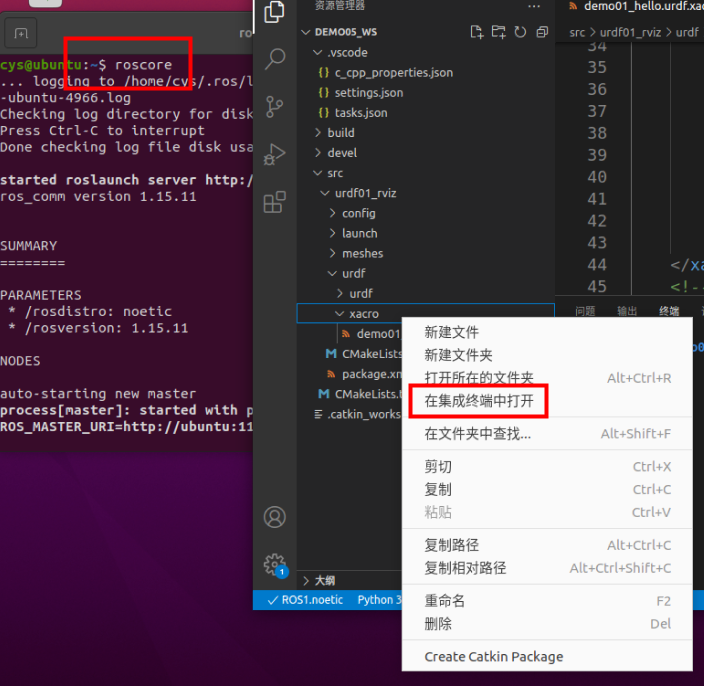

先运行 roscore

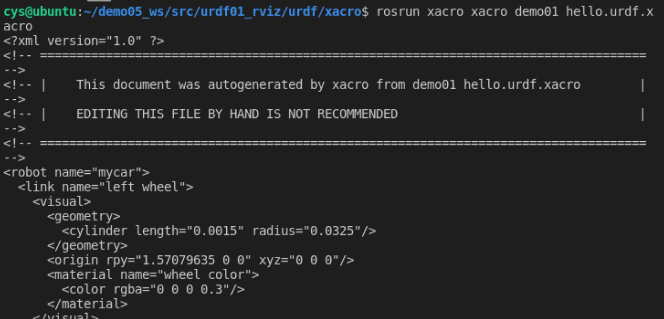

 输入命令，将转换后的 urdf 文件输出

rosrun xacro xacro  名字.xacro

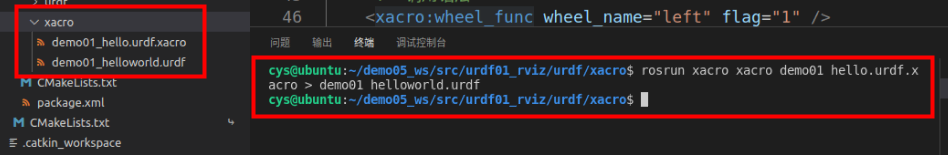

 将转换结果放入新的 urdf 文件

rosrun xacro xacro  名字.xacro

 生成的 urdf 内容如下：

<?xml version="1.0" ?>
<!-- =================================================================================== -->
<!-- |    This document was autogenerated by xacro from demo01_hello.urdf.xacro        | -->
<!-- |    EDITING THIS FILE BY HAND IS NOT RECOMMENDED                                 | -->
<!-- =================================================================================== -->
<robot name="mycar">
  <link name="left_wheel">
    <visual>
      <geometry>
        <cylinder length="0.0015" radius="0.0325"/>
      </geometry>
      <origin rpy="1.57079635 0 0" xyz="0 0 0"/>
      <material name="wheel_color">
        <color rgba="0 0 0 0.3"/>
      </material>
    </visual>
  </link>
  <!-- 3-2.joint -->
  <joint name="left2link" type="continuous">
    <parent link="base_link"/>
    <child link="left_wheel"/>
    <!--
                x 无偏移
                y 车体半径
                z z= 车体高度 / 2 + 离地间距 - 车轮半径

            -->
    <origin rpy="0 0 0" xyz="0 0.1 -0.0225"/>
    <axis xyz="0 1 0"/>
  </joint>
  <link name="right_wheel">
    <visual>
      <geometry>
        <cylinder length="0.0015" radius="0.0325"/>
      </geometry>
      <origin rpy="1.57079635 0 0" xyz="0 0 0"/>
      <material name="wheel_color">
        <color rgba="0 0 0 0.3"/>
      </material>
    </visual>
  </link>
  <!-- 3-2.joint -->
  <joint name="right2link" type="continuous">
    <parent link="base_link"/>
    <child link="right_wheel"/>
    <!--
                x 无偏移
                y 车体半径
                z z= 车体高度 / 2 + 离地间距 - 车轮半径

            -->
    <origin rpy="0 0 0" xyz="0 -0.1 -0.0225"/>
    <axis xyz="0 1 0"/>
  </joint>
</robot>
