关注我们EC200910-1982-9164太阳能自行车灯芯片一．功能说明供电方式3.6V，一路输入控制，三路同步输出。上电不工作，触发按键开始工作，每触发一次一种工作模式共3种。灯闪烁持续的脉冲宽度：150ms开,350ms关,150ms开,350ms关。工作模式：按一次，闪烁，亮150ms—灭350ms—循环。按第二次，常亮。按第三次，关闭。依次循环。二．电气参数 (VDD=3.0V TA=25℃)

参数	符号	最小值	典型值	最大值	单位	条件
工作电压	VDD	2.4	3.0	5.0	V
工作电流	IOP		1.6		mA	Fcpu=4MHz@HIRC-8M
静态电流	ISTB		3		uA	VDD=5V, WDT 开, LVR 关
驱动电流	Iol			30	mA	Vol=0.6V
工作温度	TA	-10	25	70	℃
储存温度	Tstg	-20	25	100	℃

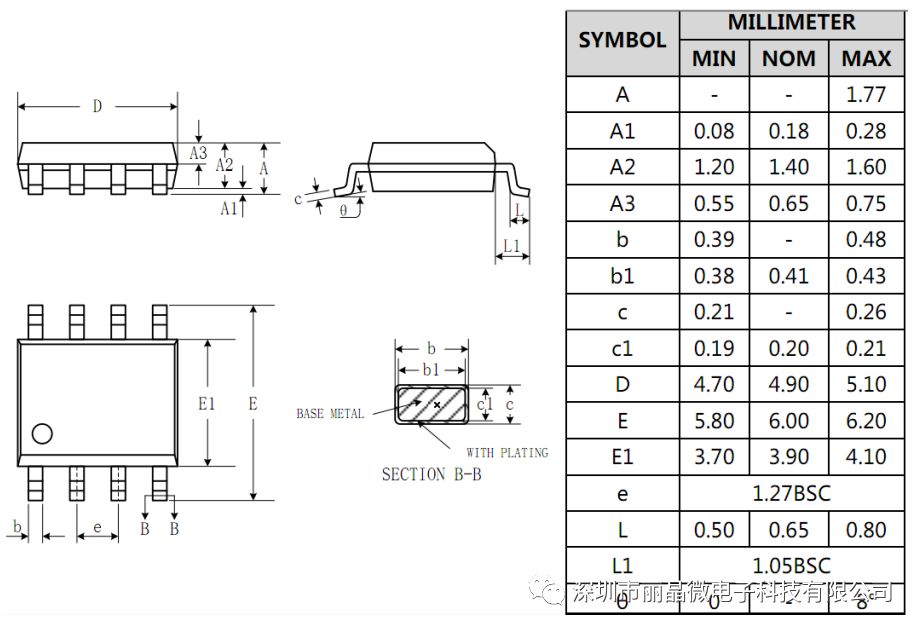

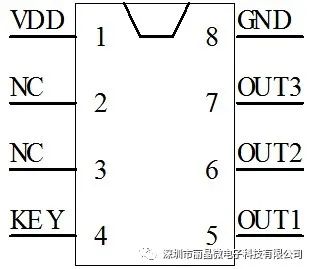

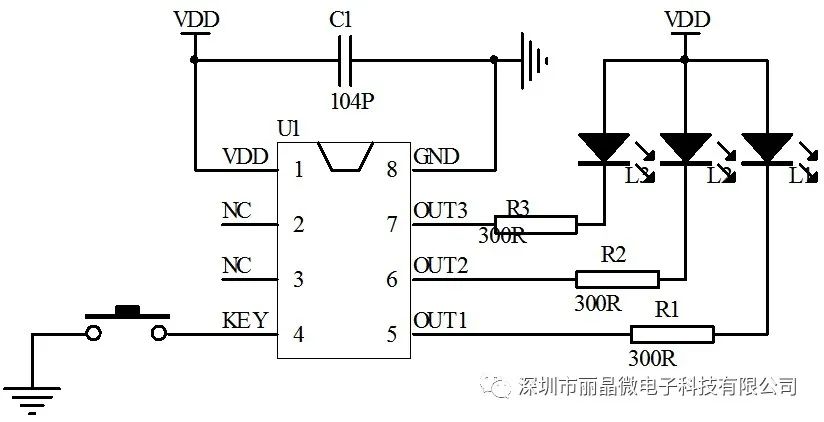

三．封装脚位图(SOP-8)

管脚号	符号	功能描述
1	VDD	电源正
2	NC	悬空
3	NC	悬空
4	KEY	触发开关
5	OUT1	输出1，低电平有效
6	OUT2	输出2，低电平有效
7	OUT3	输出3，低电平有效
8	GND	电源负
