芯片的地址线设计思路
假如我有一款芯片，我需要设计他的通讯地址。上图中可以通过 BS0 和 BS1 两个引脚连接 VCC 或者 GND，从而确定芯片的地址。举个例子：假如芯片手册中已经确定了通讯地址的前5位为：0001 1。芯片的8位整体地址也就为：0001 1xxW/R，W/R 为读写位（1读，0写）通过BS0和BS1的不同接入方式，可以得到芯片的4种地址，如下表：BS0BS1地址焊接000001 100W/RR1,
·

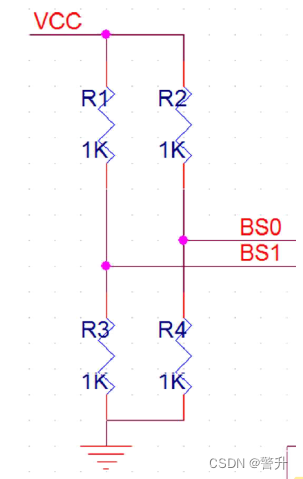

假如我有一款芯片，我需要设计他的通讯地址。上图中可以通过 BS0 和 BS1 两个引脚连接 VCC 或者 GND，从而确定芯片的地址。
举个例子：
假如芯片手册中已经确定了通讯地址的前5位为：0001 1。
芯片的8位整体地址也就为：0001 1xxW/R，W/R 为读写位（1读，0写）
通过BS0和BS1的不同接入方式，可以得到芯片的4种地址，如下表：
| BS0 | BS1 | 地址 | 焊接 |
|---|---|---|---|
| 0 | 0 | 0001 100W/R | R1,R2 不焊接，R3,R4 短路焊接 |
| 0 | 1 | 0001 101W/R | R1,R4 不焊接，R3,R2 短路焊接 |
| 1 | 0 | 0001 110W/R | R1,R4 短路焊接，R3,R2 不焊接 |
| 1 | 1 | 0001 111W/R | R1,R2 短路焊接，R3,R4 不焊接 |
综上，也就是说在同一个总线I2C上，可以同时接入四块芯片进行通信，获取每块芯片的数据。岂不美哉！
