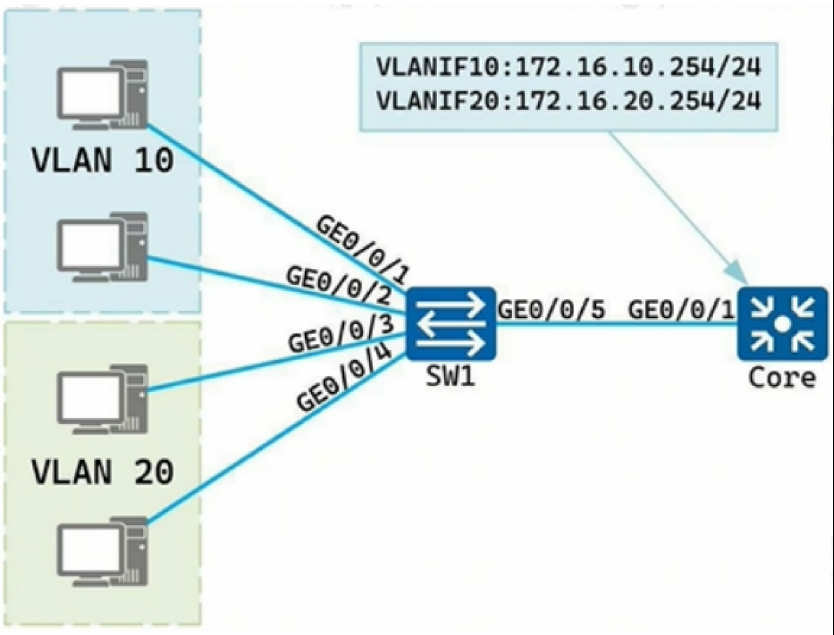

某公司网络拓扑如图所示交换机 SW1 及其所连终端电脑为新接入网络的设备，交换机 Core 为 VLAN10 和 VLAN20 终端电脑的网关，并提供 DHCP 服务。

1. 在交换机 Core 上完成 VlanIF10 接口 ip 地址配置；配置基于接口地址池的 DHCP 服务，排除 172.16.10.1 至 172.16.10.99 的地址。

2. 在交换机 SW1 批量创建 VLAN10、VLAN20，并完成相关接口配置，其中 GigabitEthernet0/0/5 仅放行 VLAN10 和 VLAN20。

3. 开启 Telnet 服务，认证模式为 AAA，创建本地用户 sysadmin, 口令为 Aaa!@#$%523

华为交换机完整配置（Core + SW1）

说明：设备为华为VRP平台，拓扑说明：
Core：VLANIF10=172.16.10.254/24；VLANIF20=172.16.20.254/24，作为网关+DHCP服务器
SW1：GE0/0/1、GE0/0/2接入VLAN10终端；GE0/0/3、GE0/0/4接入VLAN20终端；GE0/0/5上联Core，Trunk仅放行VLAN10、20

一、Core交换机配置（任务1 + 任务3 Telnet AAA）

# 1. 进入系统视图
<Huawei>system-view
[Huawei]sysname Core

# 2. 创建VLAN10、VLAN20
[Core]vlan batch 10 20

# 3. 配置VLANIF10接口IP（网关）
[Core]interface Vlanif 10
[Core-Vlanif10]ip address 172.16.10.254 255.255.255.0
[Core-Vlanif10]quit

# 配置VLANIF20接口IP（网关，题目虽然只要求VlanIF10，但实际网络需要，一并写上）
[Core]interface Vlanif 20
[Core-Vlanif20]ip address 172.16.20.254 255.255.255.0
[Core-Vlanif20]quit

# 4. 开启全局DHCP功能
[Core]dhcp enable

# 5. 配置【基于接口地址池】DHCP for VLANIF10
[Core]interface Vlanif 10
# 接口下启用基于接口的地址池
[Core-Vlanif10]dhcp select interface
# 排除地址段：172.16.10.1 ~ 172.16.10.99
[Core-Vlanif10]dhcp server excluded-ip-address 172.16.10.1 172.16.10.99
# 配置网关（地址池下发网关）
[Core-Vlanif10]dhcp server gateway-list 172.16.10.254
# 可选DNS（实验可配公共DNS）
[Core-Vlanif10]dhcp server dns-list 223.5.5.5
[Core-Vlanif10]quit

# 【可选】VLAN20的DHCP（题目没强制，但实际组网配套）
[Core]interface Vlanif 20
[Core-Vlanif20]dhcp select interface
[Core-Vlanif20]dhcp server gateway-list 172.16.20.254
[Core-Vlanif20]dhcp server dns-list 223.5.5.5
[Core-Vlanif20]quit

# 6. 上联口GE0/0/1配置Trunk，放行VLAN10、20，连接SW1
[Core]interface GigabitEthernet 0/0/1
[Core-GigabitEthernet0/0/1]port link-type trunk
[Core-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[Core-GigabitEthernet0/0/1]quit

# =========任务3：开启Telnet，AAA认证，创建本地用户sysadmin，密码Aaa!@#$%523=========
# 开启telnet服务
[Core]telnet server enable
# 进入AAA视图
[Core]aaa
# 创建本地用户 sysadmin，密码Aaa!@#$%523，密码为密文存储
[Core-aaa]local-user sysadmin password cipher Aaa!@#$%523
# 设置用户权限级别为15（最高权限）
[Core-aaa]local-user sysadmin privilege level 15
# 授权服务：telnet
[Core-aaa]local-user sysadmin service-type telnet
[Core-aaa]quit
# 配置VTY线路，认证模式aaa
[Core]user-interface vty 0 4
[Core-ui-vty0-4]authentication-mode aaa
[Core-ui-vty0-4]quit

Core配置解析

1. dhcp enable：全局开启DHCP，华为交换机必须先全局开启才能使用地址池

2. dhcp select interface：基于接口地址池，地址池网段自动继承Vlanif接口IP网段，无需单独定义network

3. dhcp server excluded-ip-address：保留静态地址，1~99不分配给终端，留给服务器/网管设备

4. Telnet+AAA：VTY远程登录使用AAA账号校验，账号sysadmin只能telnet登录，权限15级

   ---

二、SW1接入交换机配置（任务2）

<Huawei>system-view
[Huawei]sysname SW1

# 批量创建VLAN10、VLAN20
[SW1]vlan batch 10 20

# 配置接入VLAN10的接口 GE0/0/1、GE0/0/2，access模式
[SW1]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2
[SW1-if-range]port link-type access
[SW1-if-range]port default vlan 10
[SW1-if-range]quit

# 配置接入VLAN20的接口 GE0/0/3、GE0/0/4，access模式
[SW1]interface range GigabitEthernet 0/0/3 to GigabitEthernet 0/0/4
[SW1-if-range]port link-type access
[SW1-if-range]port default vlan 20
[SW1-if-range]quit

# 上联口GE0/0/5，Trunk，仅放行VLAN10、VLAN20
[SW1]interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type trunk
# 只允许VLAN10、20通过，其余VLAN全部拒绝
[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 10 20
[SW1-GigabitEthernet0/0/5]quit

SW1配置解析

1. vlan batch 10 20：批量创建VLAN，等价于vlan 10 + vlan 20两条命令

2. interface range：批量选择连续接口，简化重复配置

3. Access接口：接终端PC，只能属于一个VLAN，PVID=所属VLAN

4. GE0/0/5 Trunk：交换机之间互联链路，携带VLAN标签；port trunk allow-pass vlan 10 20严格限制，只允许VLAN10、20流量上传Core

   ---

验证命令（调试用）

Core上：

display ip pool  #查看DHCP地址池
display vlanif   #查看三层接口IP
display aaa local-user
display telnet server status

SW1上：

display vlan
display port vlan

关键点考点总结

1. 题目要求基于接口地址池DHCP，不要用全局地址池（dhcp select global）

2. 排除地址命令dhcp server excluded-ip-address写在Vlanif接口视图

3. Trunk链路必须指定允许通过的VLAN，题目要求GE0/0/5仅放行VLAN10、20

4. Telnet认证模式authentication-mode aaa，本地用户需要指定service-type telnet
