多个雷达和多个摄像头协同感知——让机器既看得清、又测得准。


一辆自动驾驶车在路上跑，车顶转着几个激光雷达，车身围着一圈摄像头；一个安防园区里，雷达和摄像头盯着每个角落；一个工厂里，移动机器人靠多传感器避开障碍、识别工件。它们都面临同一个问题：单一传感器不够用。

摄像头看得清颜色、纹理、文字，却测不准距离，夜里和雨雾里就"瞎"了；激光雷达测距离准、不怕黑，却看不到颜色、认不出红绿灯和交通标志，远处点云还稀疏。

把多个雷达和多个摄像头的数据融合起来，让它们取长补短——这就是多传感器时空融合要解决的问题。但"融合"两个字说起来简单，做起来全是细节：时间对不齐、空间对不准、数据量爆炸、算法怎么设计、算力够不够……

这篇文章系统拆解：多个雷达和多个摄像头，到底怎么做数据的时空融合。从为什么要融合，到融合架构、时间同步、空间标定、三级融合方法、多雷达与多相机各自的融合、感知算法、工程落地、应用场景与能力边界，一次讲透。

核心判断：多传感器融合的本质，不是"把数据堆在一起"，而是先在时间上对齐（同一时刻）、在空间上对齐（同一坐标系），再在合适的层级（数据 / 特征 / 决策）做互补增强。时间同步和空间标定是融合的地基，地基不稳，后面的算法再高级也没用。融合的目标是"1+1>2"——既保留摄像头的语义丰富性，又保留雷达的几何精确性，同时通过多传感器冗余提升鲁棒性。

本文看点 为什么要融合：雷达和摄像头各自的优缺点 融合架构：数据级 / 特征级 / 决策级，集中式 / 分布式 时间同步：硬件触发、PTP、软件对齐 空间标定：相机内参、雷达—相机外参、多雷达间标定、联合标定 数据级融合：点云投影、点云着色、深度增强 特征级融合：BEV 鸟瞰、跨模态注意力 决策级融合：目标关联、跟踪融合 多雷达融合与多摄像头融合 融合感知算法、工程落地与算力延迟 应用场景、难点与能力边界

01 为什么要融合：雷达和摄像头各自的短板

1.1 摄像头：看得清，但测不准、怕黑

维度	优点	缺点
分辨率与语义	高分辨率，丰富纹理、颜色、文字，可识别标志、车牌、表情	—
深度	—	单目无绝对深度，双目/深度估计精度有限
光照	—	受光照影响大，夜间、逆光、雨雾性能下降
成本	成本低、易部署	—
遮挡	—	对遮挡敏感，被挡就看不到

1.2 激光雷达：测得准，但没语义、怕天气

维度	优点	缺点
深度	精确三维深度，点云直接表达几何	—
光照	主动光源，不受光照影响，夜间可用	—
语义	—	无颜色纹理，无法识别红绿灯、文字、标志
点云密度	—	远距离点云稀疏，小目标易漏
天气	—	雨、雾、粉尘会散射激光，产生噪点
成本	—	成本较高（虽在快速下降）

1.3 互补性：1+1>2

能力	摄像头	激光雷达	融合后
语义识别	强	弱	强（用相机）
深度测量	弱	强	强（用雷达）
夜间 / 低光	弱	强	强
雨雾天气	弱	中	中（互补降级）
小目标检测	中	远距弱	强（互补）

1.4 为什么需要"多个"，而不是"一个"

•补盲：单个雷达有盲区（车顶雷达看不到车底和近处），多个雷达覆盖不同角度；单个摄像头视场有限，多个摄像头实现360° 环视；

•冗余：一个传感器故障或被遮挡时，另一个可以兜底，提升系统安全性；

•远近覆盖：长焦摄像头看远处、广角摄像头看近处；远距雷达和近距雷达配合；

•立体与视角：多摄像头可形成立体视觉，多雷达可从不同角度观测同一目标，减少遮挡。

所以呢？融合的出发点，是承认没有任何一种传感器是完美的。摄像头和雷达的优缺点几乎是镜像的，这正是它们能互补的基础。而"多个"的意义，是用数量换覆盖、换冗余、换鲁棒性。理解了这一点，才能理解后面为什么要做那么复杂的时空对齐和融合算法。

02 融合架构：从数据到决策的三级融合

多传感器融合不是一个算法，而是一套架构。理解融合，首先要搞清楚"在哪个层级融合"和"用什么方式组织"。

传感器—时间同步—空间标定—融合—感知应用，五层架构是融合系统的骨架。


2.1 三个融合层级

按融合发生的时机，分为数据级、特征级和决策级三级，越靠前信息越完整，越靠后计算越省。

层级	融合时机	优点	缺点	典型方法
数据级（早期）	原始数据直接融合	信息损失最少	时空同步要求最高、数据量大	点云投影、点云着色、深度增强
特征级（中期）	各自提取特征后融合	平衡信息与计算，当前主流	需统一特征空间	BEV 鸟瞰、跨模态注意力、Transformer
决策级（晚期）	各自输出结果后融合	计算量小、鲁棒、易实现	信息损失大	目标关联、加权投票、跟踪融合

2.2 数据级融合：最原始，也最苛刻

数据级融合直接把雷达点云和相机图像在原始数据层面结合，比如把点云投影到图像上、给点云着色、用雷达深度增强图像。它保留的信息最多，但对时间同步和空间标定的要求也最高——差几个毫秒、差几个像素，投影就错位了。

2.3 特征级融合：当前的主流

特征级融合先让每个传感器各自提取特征（如图像的 CNN 特征、点云的 PointNet / Voxel 特征），再把不同模态的特征映射到统一空间（如 BEV 鸟瞰图），用注意力或拼接等方式融合。它在信息保留和计算效率之间取得了较好平衡，是当前自动驾驶和机器人感知的主流方案。

2.4 决策级融合：最省心，也最粗糙

决策级融合让每个传感器独立完成检测或识别，输出目标框、类别、置信度，再在结果层面做关联和融合。它计算量小、传感器之间解耦（一个坏了不影响另一个），但因为中间信息都被丢弃了，融合效果相对粗糙，适合对延迟要求极高或传感器异构性很强的场景。

2.5 集中式、分布式与混合式

架构	做法	优点	缺点
集中式	所有原始数据传到中央计算单元统一处理	信息完整、融合充分	带宽和算力要求高，单点故障风险
分布式	每个传感器先做本地处理，再传结果到中央	带宽小、鲁棒、易扩展	信息损失大
混合式	关键传感器传原始数据，其他做边缘处理	兼顾性能与带宽	架构较复杂

2.6 融合策略怎么选

•算力充足、带宽够：优先数据级 + 特征级，信息最完整；

•算力有限、传感器多：特征级为主，决策级兜底；

•安全冗余要求高：决策级独立通道 + 特征级主通道，双保险；

•实际工程：通常是混合策略——不同任务用不同层级，比如检测用特征级、跟踪用决策级。

所以呢？融合架构没有"最好"，只有"最合适"。数据级保信息、特征级保平衡、决策级保鲁棒，工程上往往是三级混合使用。选架构的核心，是在信息完整度、计算资源和系统鲁棒性之间找平衡。

03 时间同步：让所有传感器看到"同一时刻"

3.1 为什么时间同步是地基

激光雷达通常 10 Hz（每秒 10 帧），相机可能 30 fps，毫米波雷达可能 20 Hz——帧率不同、启动时刻不同、时钟也不同。如果时间不对齐，融合时雷达看到的车在 A 点、相机看到的车在 B 点，投影和检测都会错位。

时间偏差造成的位置误差可以估算：误差 ≈ 目标速度 × 时间偏差。例如车速 36 km/h（10 m/s），时间偏差 10 ms，位置误差就是 0.1 m；高速 100 km/h 时，10 ms 偏差就是 0.28 m。速度越快，对时间同步的要求越高。

3.2 时间同步的三个层次

层次	做法	精度
触发同步	硬件信号同时触发所有传感器采集	微秒级
时钟同步	所有传感器共用同一时钟基准（PTP / GPS）	亚微秒至微秒级
时间戳对齐	软件层面按时间戳匹配或插值	毫秒级（受帧率限制）

3.3 硬件触发同步

由主设备（如工控机、时间同步盒）发出触发信号（PPS 秒脉冲、GPIO 电平），所有传感器在同一时刻曝光或采集。这是精度最高的方式，可达微秒级，但需要硬件支持和专门布线，传感器数量多时布线复杂。

3.4 PTP / IEEE 1588 网络同步

•PTP（IEEE 1588）：通过以太网精确同步时钟，主从时钟之间测量网络延迟和偏移，精度可达亚微秒至微秒级；

•gPTP（802.1AS）：PTP的车载简化版，是自动驾驶和工业以太网常用的时间同步标准；

•适合支持 PTP 的工业相机、激光雷达和交换机，不需要额外触发线，通过网线即可同步。

3.5 GPS / PPS 同步

GPS 提供绝对时间和 PPS 秒脉冲，适合户外、多设备分布式场景，精度微秒级。但室内或遮挡环境 GPS 失效，需要配合其他同步方式。

3.6 软件时间戳对齐

每个数据携带时间戳，融合时在软件层面做对齐：

•最近邻匹配：选时间最接近的一帧；

•线性插值：在两帧之间插值出目标时刻的状态；

•运动补偿：利用车辆/机器人自身运动（里程计、IMU）把不同时刻的数据补偿到同一时刻。

软件对齐实现简单、无需额外硬件，但精度受时钟漂移和帧率限制，通常作为硬件同步的补充。

3.7 同步精度要求

场景	建议时间同步精度
高速自动驾驶	< 5 ms
城市自动驾驶 / 机器人	< 10 ms
工业检测 / 低速 AGV	< 20 ms
静态场景（安防、监控）	要求较低，秒级可接受

所以呢？时间同步是融合的第一道关。硬件触发保精度、PTP 保便利、软件对齐保兜底，工程上通常是"硬件同步为主、软件对齐为辅"。时间同步做不好，后面的空间标定再准、算法再强，融合结果也会是"错位的拼图"。

04 空间标定：让所有传感器在同一个坐标系里说话

时间对齐之后，下一个地基是空间对齐。每个雷达、每个相机都有自己的坐标系，如果不把它们统一到同一个基准，点云和图像就"对不上"。

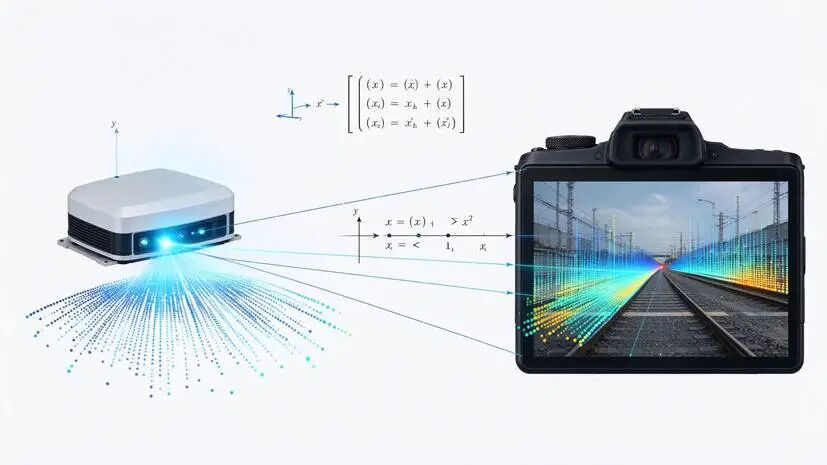

雷达点云经外参变换投影到图像——空间标定是融合的几何基础。


4.1 坐标系体系

坐标系	说明
雷达坐标系	每个激光雷达自身的三维坐标系
相机坐标系	每个相机自身的三维坐标系
图像像素坐标系	相机成像后的二维像素坐标
车体 / 基座坐标系	所有传感器的统一基准（如车辆后轴中心）
世界坐标系	全局坐标，用于定位和地图

4.2 相机内参标定

相机内参描述相机自身的成像特性：

•焦距 fx、fy；

•主点 cx、cy（光心在图像中的位置）；

•畸变系数 k1、k2、p1、p2（径向和切向畸变）。

通常用棋盘格或标定板，从不同角度拍摄多张照片，用张正友标定法等算法求解。标定后可对图像做去畸变处理。

4.3 雷达到相机的外参标定

外参是雷达坐标系到相机坐标系的旋转矩阵 R 和平移向量 t（共 6个自由度）。有了外参，雷达点云就能变换到相机坐标系，再投影到图像上：

投影公式：将雷达点 (X, Y, Z) 变换到相机坐标系后，投影到像素坐标 u = fx · X / Z + cx，v = fy · Y / Z + cy。外参不准，投影就会错位。

标定方法包括：

•标定板法：用同时被雷达和相机看到的棋盘格 / 标定靶，提取对应点求解；

•手动标注法：在点云和图像上人工标注对应点，求解外参；

•自动标定法：利用边缘、平面等特征自动匹配，减少人工。

4.4 多雷达之间的标定

多个雷达需要统一到车体坐标系。每个雷达都有一个到车体的外参。标定方法：

•共用标定靶，同时被多个雷达观测；

•在重叠区域做点云配准（ICP）；

•已知安装位置（机械尺寸）+ 现场校准修正。

4.5 多相机之间的标定

多个相机（如环视 4 路、前视双目）需要相机间外参，用于立体视觉、环视拼接和跨相机跟踪。标定方法与雷达到相机类似，用标定板同时拍摄，求解相对位姿。

4.6 联合标定与在线标定

•联合标定：用同一个标定场景或标定靶，同时被所有传感器观测，一次性求出所有外参，保证全局一致；

•在线标定 / 自标定：车辆运动中，利用道路、车道线、固定目标持续估计外参漂移，自动修正振动、温度变化导致的标定偏差。

4.7 标定精度与维护

因素	影响
外参角度误差	远距离投影错位被放大（1° 误差在 50 m 处约错位 0.87 m）
振动 / 碰撞	传感器位置变化，外参失效
温度变化	结构热胀冷缩，外参微小漂移
维护	定期复检，振动大的场景缩短标定周期

所以呢？空间标定回答的是"这个点在图像上的哪个像素、在车体的哪个位置"。内参管成像、外参管位姿、联合标定管全局一致、在线标定管长期稳定。标定是融合的几何基础，标定误差会被距离放大，越远越明显，必须定期维护。

05 数据级融合：点云与图像的直接对话

数据级融合是最"早"的融合——在原始数据层面，让点云和图像直接发生关系。它保留的信息最多，也是可视化和后续处理的基础。

5.1 点云投影到图像

利用标定好的外参和内参，把雷达三维点云投影到二维图像上，每个点获得对应的像素坐标。这是最基础的数据级融合操作，可用于：

•可视化：在图像上叠加深度点云，直观检查融合效果；

•ROI 提取：用点云的深度范围，在图像上裁剪出感兴趣区域；

•数据校验：检查标定和同步是否准确。

5.2 点云着色：给点云"上色"

点云投影到图像后，取对应像素的 RGB 值赋给点云，原本灰白的点云就变成了彩色点云。着色后的点云：

•便于人工查看和标注；

•可结合颜色做点云语义分割；

•提升可视化效果和人机交互体验。

遮挡问题：被前景物体挡住的点，投影后会落在错误的像素上。着色时必须做深度排序——只有离相机最近的点才取像素颜色，被遮挡的点跳过或用邻域颜色插值。

5.3 深度增强：用雷达补全图像深度

激光雷达点云是稀疏的（远处可能几米一个点），而图像每个像素都有信息。数据级融合可以用雷达稀疏深度作为"锚点"，补全出稠密深度图：

方法	做法	特点
传统插值	对稀疏深度点做插值（最近邻、双边、联合双边）	快，但边缘模糊
深度学习补全	用 CNN / GAN 以图像为引导，从稀疏深度预测稠密深度	边缘清晰，需训练数据
多帧累积	融合多帧点云，增加深度密度	需运动补偿，动态物体有重影

稠密深度图可用于障碍物检测、可通行区域分析、三维重建等。

5.4 图像引导点云去噪

雨、雾、粉尘会让雷达产生大量飞点噪点。利用图像的语义信息（如识别出天空、远处地面），可以引导点云去噪：图像上对应天空或远处的点，大概率是噪点，予以过滤。

5.5 工程实现要点

•投影矩阵预计算：外参内参固定时，投影矩阵可预计算，减少运行时计算；

•点—像素索引映射：建立每个点到像素的映射表，加速着色和深度增强；

•遮挡检测：按深度排序，只保留可见点；

•GPU加速：点云和图像数据量大，投影、着色、插值都适合GPU 并行。

5.6 数据级融合的局限

•对时间同步和空间标定要求极高，差一点就错位；

•数据量大，高分辨率图像 + 高密度点云对带宽和算力压力大；

•雷达看不到的遮挡区域，无法用数据级融合增强；

•投影错位会导致着色错误、深度补全错误，误差会传导到后续感知。

所以呢？数据级融合是"最原始、最完整、也最挑剔"的融合方式。它的价值在于可视化、深度增强和为后续算法提供更丰富的输入，但它不能单独完成感知任务，通常作为特征级融合的预处理步骤。

06 特征级融合：BEV 鸟瞰与跨模态注意力

特征级融合是当前的主流——先让每个传感器各自提取特征，再把特征映射到统一空间做融合。它在信息保留和计算效率之间取得了平衡，也是自动驾驶和机器人感知最常用的方案。

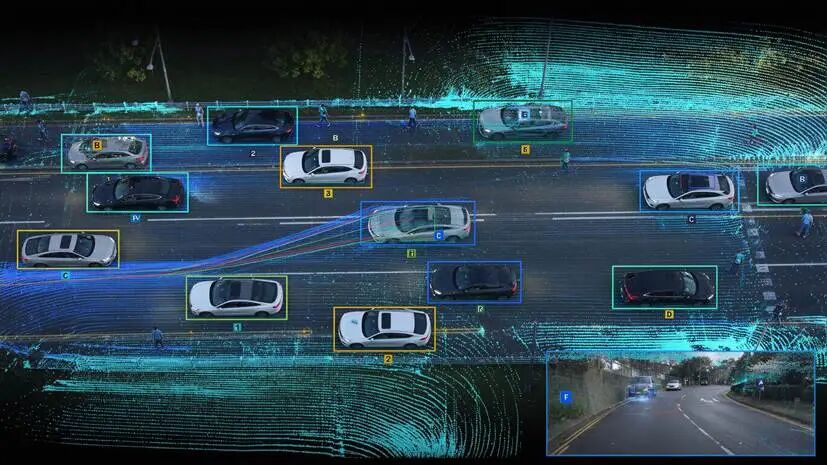

所有传感器特征汇聚到 BEV 鸟瞰图——特征级融合的统一舞台。


6.1 为什么特征级是主流

层级	信息保留	计算量	同步要求
数据级	最多	最大	最高
特征级	中等	中等	中等
决策级	最少	最小	最低

特征级既避免了数据级的海量原始数据和苛刻同步要求，又比决策级保留了更多中间信息，因此成为工程上的首选。

6.2 BEV 鸟瞰图：统一特征空间

BEV（Bird's Eye View，鸟瞰图）是自动驾驶最常用的统一特征空间。所有传感器的特征都变换到 BEV 下（x 向前、y 向左的俯视图），再做融合。BEV 的优势：

•自上而下的视角，天然适合检测、跟踪和路径规划；

•不同传感器的特征在同一坐标系下可直接对齐；

•尺度一致，远近目标在 BEV 下有相同的物理分辨率。

6.3 图像到 BEV 的变换

方法	做法	特点
逆透视变换（IPM）	假设地面为平面，把图像直接投影到 BEV	快，但只适用于地面，高处物体变形
深度估计 + 投影	先估计每个像素深度，再投影到 3D，再体素化到 BEV	精度依赖深度估计
LSS（Lift-Splat-Shoot）	预测像素深度分布，lifting 到 3D，splatting 到 BEV	端到端可训练，主流方法
Transformer 注意力	用 BEV query 交叉关注图像特征，直接生成 BEV	灵活，计算量大

6.4 点云到 BEV 的变换

•体素化（Voxelization）：把点云分到 3D 体素网格，提取每个体素特征，再沿 z 轴压缩到 BEV；

•柱体化（Pillarization）：PointPillars 方法，把点云分到垂直柱体，提取柱体特征，直接形成 BEV；

•直接投影：点云的 x-y 坐标直接对应 BEV 网格，z 信息作为特征通道。

6.5 跨模态融合方法

方法	做法	特点
拼接（Concat）	BEV 下图像特征与点云特征在通道维度拼接	简单，常用
相加（Add）	特征逐元素相加	参数少，需特征维度一致
注意力（Attention）	跨模态注意力，动态学习每个位置的模态权重	灵活，效果好，计算量大
门控（Gating）	学习门控权重，自适应融合	可处理模态失效

6.6 Transformer 与注意力融合

基于 Transformer 的融合是当前研究热点：

•自注意力：模态内特征交互，捕捉长距离依赖；

•交叉注意力：模态间特征交互，让图像特征关注点云、点云特征关注图像；

•BEV Query：用一组BEV 查询向量，同时交叉关注图像特征和点云特征，直接解码出BEV 表示。

6.7 典型网络结构

网络	融合思路
BEVFormer	图像 BEV + 时序对齐，纯视觉方案
TransFusion	点云为主干，用图像 query 补充语义
DeepFusion	图像与点云在特征深度融合，Inverse Augmentation
CenterFusion	点云先检测，再把图像特征追加到检测框

6.8 特征级融合的优势与挑战

优势：统一空间下融合充分，语义与几何结合，端到端可训练，性能上限高。

挑战：图像到 BEV 的变换有误差（深度估计不准会导致特征错位）；计算量大，需要 GPU 加速；多传感器特征对齐难；需要大量标注数据训练。

所以呢？特征级融合的核心思想是"先各自理解，再统一对话"。BEV 提供了统一的"对话空间"，注意力提供了灵活的"对话方式"。它是当前性能最好的融合方案，但也是对算力、数据和标定要求最高的方案——工程落地时，需要根据实际资源选择合适的网络结构。

07 决策级融合：结果层面的智慧投票

7.1 决策级融合的定位

决策级融合是最"晚"的融合——每个传感器独立完成检测或识别，输出目标列表（位置、大小、类别、置信度），再在结果层面做关联和融合。它计算量最小、传感器之间解耦最彻底，是工程上最容易落地的融合方式。

7.2 目标关联：怎么知道是同一个目标

决策级融合的第一步，是判断不同传感器检测到的目标是不是同一个。常用方法：

方法	做法
IoU 交并比	统一坐标系后，计算检测框的交并比，超过阈值视为同一目标
马氏距离	考虑目标状态的协方差，计算统计距离，适合跟踪融合
匈牙利算法	全局最优匹配，解决多目标关联的分配问题
贪心匹配	按距离从小到大依次匹配，简单快速

关联前必须先把所有传感器的检测结果统一到同一坐标系（用车体外参变换），否则位置不可比。

7.3 融合策略

策略	做法	特点
加权投票	按置信度加权，类别和状态取加权平均	简单常用
贝叶斯融合	用贝叶斯公式融合多个传感器的概率估计	概率意义明确
D-S 证据理论	处理不确定性和传感器冲突，支持"未知"状态	适合高冲突场景
取并集 / 交集	并集提高召回率，交集提高准确率	最简单
置信度择优	同一目标取置信度最高的检测结果	实现简单

7.4 跟踪融合：卡尔曼滤波

决策级融合不仅融合单帧检测，还融合多帧跟踪结果。每个传感器可以独立跟踪，输出轨迹；再在轨迹层面做融合：

•卡尔曼滤波：融合多个传感器的观测，更新目标状态（位置、速度、加速度），是最经典的跟踪融合方法；

•联邦卡尔曼：每个传感器做局部滤波，再在全局融合，适合分布式架构；

•联合概率数据关联（JPDA）：处理密集目标下的数据关联问题；

•多假设跟踪（MHT）：保留多种关联假设，延迟决策，适合复杂场景。

7.5 工程实现要点

•统一目标表示：所有传感器输出统一格式（位置、大小、速度、类别、置信度、传感器来源、时间戳）；

•关联阈值：根据场景设置合理的距离和 IoU 阈值，避免误关联和漏关联；

•冲突处理：传感器结果不一致时（如雷达说有车、相机说没有），按置信度或策略处理，不简单丢弃；

•传感器健康监控：监控每个传感器的状态，一个失效时自动降级，用剩余传感器继续工作。

7.6 决策级融合的优势与局限

维度	说明
优势	计算量小、传感器解耦、易替换扩展、鲁棒性好、易实现调试
局限	信息损失大、关联错误会传导、小目标漏检后无法补回、精度受单传感器限制

所以呢？决策级融合是"最省心、最鲁棒，但也最粗糙"的融合方式。它适合算力有限、传感器异构、安全冗余要求高的场景，也常作为特征级融合的兜底通道。在实际系统中，决策级和特征级往往同时存在——主通道用特征级保性能，兜底通道用决策级保安全。

08 多雷达融合：多个激光雷达怎么拼成一个

8.1 为什么需要多个雷达

目的	说明
补盲	单个雷达有盲区（车底、近处、被车身遮挡），多个雷达从不同角度覆盖
增密	重叠区域点云密度更高，小目标更易检测
扩范围	前向、侧向、后向雷达配合，实现 360° 覆盖
冗余	一个雷达故障或被遮挡时，另一个可以兜底

8.2 坐标系统一：第一步是变换

多雷达融合的第一步，是把每个雷达的点云通过外参变换到统一的车体坐标系。外参（旋转 R + 平移 t）在标定阶段确定，运行时直接做坐标变换：

P = R · P + t。每个雷达都有一组外参，变换后所有点云在同一坐标系下。

8.3 点云配准：外参不准时怎么办

如果外参标定有误差，或运行中因振动发生漂移，直接变换会出现"重影"。此时需要点云配准来修正：

方法	做法	特点
ICP（迭代最近点）	迭代寻找最近点对，最小化距离，优化位姿	经典，需初始位姿较准
NDT（正态分布变换）	把点云分成体素，用正态分布描述，优化匹配概率	比 ICP 快，对初始位姿要求低
特征匹配	提取边缘、角点等特征，匹配后求解位姿	适合特征丰富的场景
在线自标定	利用重叠区持续修正外参漂移	长期运行中自动维护精度

8.4 重叠区处理：去重与融合

多个雷达的视野会有重叠，同一物体可能被多个雷达同时看到，产生重复点：

•体素下采样（Voxel Grid）：把空间分成体素网格，每个体素只保留一个点（或重心），高效去重；

•保留重叠：重叠区密度更高，对检测有利，可选择不去重；

•冲突处理：不同雷达对同一物体测量不一致时，取平均值或按置信度加权。

8.5 时间同步与运动补偿

多个雷达帧率不同、采集时刻不同，在运动中会导致点云"错位"：

•运动补偿：利用 IMU / 里程计记录车辆运动，把不同时刻的点云补偿到同一时刻；

•统一时间戳：每帧点云带精确时间戳，融合时选最近时刻或插值；

•硬件同步：用 PTP 或触发信号让多雷达同时采集，从源头减少时间差。

8.6 多雷达点云的去噪与滤波

多雷达融合后，噪点也会叠加，需要统一滤波：

•统计滤波：去除邻域内点数过少的离群点；

•半径滤波：去除指定半径内邻居不足的点；

•地面分割：去除地面点，减少数据量；

•动态物体处理：多帧对比，识别并处理运动物体的点云。

8.7 工程实现要点

环节	要点
处理顺序	坐标变换 → 运动补偿 → 去重 → 滤波 → 输出统一点云
数据量管理	多雷达点云数据量大，按需抽稀，控制处理延迟
实时性	配准和滤波要在帧间完成，常用 GPU 加速
质量监控	监控每个雷达的点云质量、覆盖率和外参稳定性

所以呢？多雷达融合的核心是"先统一坐标、再处理重叠、最后保证实时"。外参是基础，配准是修正，去重滤波是收尾。多个雷达不是简单"1+1=2"，而是通过融合实现覆盖更全、密度更高、鲁棒性更强的点云输出。

09 多摄像头融合：环视、立体与跨相机跟踪

9.1 为什么需要多个摄像头

目的	说明
360° 环视	前、后、左、右多个摄像头，覆盖车辆周围全部方向
立体视觉	双目 / 多目相机，通过视差计算深度
远近配合	广角摄像头看近处，长焦摄像头看远处
冗余	一个摄像头被遮挡或故障时，其他可以兜底

9.2 坐标系统一

每个摄像头都有内参（焦距、主点、畸变）和到车体的外参（旋转 + 平移）。多摄像头融合的第一步，是把所有相机统一到车体坐标系或BEV 坐标系下，这样不同相机的观测才能互相对齐和关联。

9.3 环视拼接：360° 全景

自动泊车和低速场景常用 4–6 个摄像头（前、后、左、右）拼接成 360° 环视全景图：

•每个相机图像经逆透视变换（IPM）投影到统一俯视平面；

•做亮度均衡、畸变校正和接缝融合；

•输出一张无缝的鸟瞰全景图。

挑战：拼接缝错位、不同相机曝光差异、动态物体在接缝处重影、标定漂移导致全景变形。需要精细的标定和实时的亮度均衡。

9.4 立体视觉：纯视觉深度

双目或多目相机通过基线（两相机间距）和视差计算深度：

方法	做法	特点
传统立体匹配（SGM）	半全局匹配，计算像素级视差	成熟，弱纹理区域难匹配
深度学习立体匹配	用 CNN / Transformer 预测视差图	精度高，需 GPU 和训练数据
多目立体	三个以上相机，多基线融合	鲁棒性更好，计算量大

立体视觉的优势是纯视觉、成本低，但基线短则测不远，弱纹理区域（白墙、天空）匹配困难。

9.5 跨相机目标关联与跟踪

目标从一个相机视野移动到另一个相机视野时，需要跨相机关联，保持同一个目标的连续轨迹：

•位置预测：用卡尔曼滤波预测目标在下一帧、下一相机中的位置；

•外观特征（ReID）：提取目标外观特征，跨相机匹配同一目标；

•匈牙利匹配：在预测位置和外观特征的基础上，做全局最优关联；

•统一轨迹：在车体坐标系下，合并不同相机的观测，形成一条连续轨迹。

9.6 多摄像头时序融合

多个摄像头帧率可能不同（如前视 30 fps、环视 15 fps），需要：

•精确时间同步（硬件触发或 PTP）；

•统一时间戳，融合时选最近帧或插值；

•多帧累积，提高检测稳定性（尤其是低帧率相机）。

9.7 工程实现要点

环节	要点
标定	每个相机的内参和外参，定期复检
预处理	去畸变、缩放、亮度均衡、色彩校正
统一规格	统一分辨率和帧率，便于并行处理
GPU 并行	多路视频同时处理，需 GPU 并行和解码
带宽管理	多路高清视频数据量大，需压缩和传输优化

所以呢？多摄像头融合的核心是"统一坐标、统一时间、统一轨迹"。环视拼接解决"看得全"，立体视觉解决"测得深"，跨相机跟踪解决"跟得住"。多个摄像头不是简单的"多路视频"，而是通过标定和关联形成一个统一的视觉感知系统。

10 融合感知算法：检测、分割与跟踪

时空对齐和三级融合之后，最终要输出感知结果——目标在哪、是什么、在怎么动。这一节讲融合感知的三大任务：检测、分割、跟踪。

10.1 融合目标检测

目标检测是融合感知最核心的任务，输出每个目标的 3D 检测框：位置 (x, y, z)、尺寸 (l, w, h)、朝向 (yaw)、类别和置信度。

融合方式	做法	代表方法
前融合（特征级）	点云和图像一起输入网络，在 BEV 或特征空间融合，输出 3D 检测框	BEVFusion、TransFusion
中融合（点云着色）	先给点云着色（附加图像语义），再用点云检测网络	PointPainting、FusionPainting
后融合（决策级）	点云和图像各自检测，再在结果层面关联融合	CenterFusion、加权关联

10.2 融合语义分割

语义分割给每个点或像素分类（如道路、人行道、车辆、行人、建筑物）。融合方式：

•点云引导图像分割：用点云深度提供几何先验，提升图像分割的边界精度；

•图像引导点云分割：用图像语义给点云分类（如 PointPainting 思路）；

•跨模态联合分割：在统一特征空间同时分割点云和图像。

应用场景：可通行区域检测、车道线识别、障碍物分类、地面与非地面分离。

10.3 实例分割与全景分割

•实例分割：不仅分类，还区分每个目标实例（如"车1""车2"）；

•全景分割：语义分割 + 实例分割，既分类又区分实例，是更完整的场景理解；

•融合后，点云的几何和图像的语义互补，实例分割的边界更准确、类别更可靠。

10.4 融合多目标跟踪

检测给出单帧目标，跟踪给出跨帧的连续轨迹：

•卡尔曼滤波：融合多个传感器的观测，更新目标状态（位置、速度、加速度）；

•数据关联：用匈牙利算法或 JPDA，把检测和已有轨迹匹配；

•轨迹管理：新目标新生、稳定目标维持、长时间未检测到的目标消失；

•跨传感器跟踪：目标从一个传感器视野进入另一个时，保持轨迹连续。

10.5 融合感知的输出

输出	内容
3D 目标列表	位置、尺寸、朝向、类别、速度、置信度、跟踪 ID
语义分割图	每个点 / 像素的类别标签
可通行区域	地面、可行驶区域的边界
不确定性	每个结果的置信度和传感器来源

10.6 典型算法框架

框架	融合思路
BEVFusion	点云和图像都变换到 BEV，统一空间后融合，支持检测和分割
TransFusion	点云为主干，用图像 query 补充语义，Transformer 融合
PointPainting	图像语义分割结果"画"到点云上，再做点云检测
CenterFusion	点云先检测中心，再把图像特征追加到检测框，后融合

所以呢？融合感知算法的目标，是把"点云的几何"和"图像的语义"变成结构化的场景理解——知道有什么、在哪里、在怎么动。检测回答"是什么在哪"，分割回答"每个像素是什么"，跟踪回答"它在怎么动"。三者结合，才是完整的融合感知。

11 工程落地：算力、延迟、标定维护与异常处理

算法再好，落不了地也是空谈。这一节讲多传感器融合系统在工程上要面对的现实问题：算力够不够、延迟能不能接受、标定怎么维护、传感器坏了怎么办。

11.1 算力需求与硬件选型

多个激光雷达（每帧数十万到上百万点）+ 多个摄像头（多路高清视频）的数据量巨大，融合感知需要强大的算力：

计算任务	算力需求
点云预处理	去噪、体素化、特征提取，CPU + GPU
图像推理	多路视频的检测 / 分割，GPU / NPU
融合计算	BEV 变换、注意力、特征拼接，GPU
跟踪与后处理	卡尔曼滤波、数据关联，CPU

硬件平台通常选择车规级或工业级 GPU / NPU 边缘计算平台（如 NVIDIA Jetson 系列、车规级 SoC），并根据传感器数量和算法复杂度做算力预算。

11.2 延迟控制

自动驾驶和机器人对延迟敏感，通常要求端到端延迟在百毫秒以内：

•流水线处理：采集 → 预处理 → 推理 → 融合 → 输出，各阶段流水线并行；

•多线程 / 多进程：不同传感器、不同任务并行处理；

•帧率匹配：不同传感器帧率不同，用缓冲区和时间戳同步；

•模型优化：量化、剪枝、TensorRT 加速，降低推理延迟。

11.3 标定维护与在线校准

工作	要点
定期标定	按周期复检外参，振动大的场景缩短周期
在线自标定	运行中利用场景特征自动修正外参漂移
标定验证	投影检查、重叠区一致性检查，发现超差及时报警
版本管理	记录每次标定的参数、时间和人员，可追溯

11.4 传感器异常与降级处理

传感器可能离线、被遮挡、数据质量下降，系统必须能检测并降级：

•故障检测：监控每个传感器的在线状态、数据频率、点云质量、图像质量；

•降级策略：一个传感器失效时，自动切换到剩余传感器的融合模式，不中断工作；

•置信度调整：数据质量下降时，降低输出置信度或标记"待复核"；

•故障记录：记录故障时间、传感器、影响范围，便于运维和追溯。

11.5 数据存储与回放

•原始数据记录：点云、图像、时间戳、传感器状态、车辆状态，完整记录；

•问题复现：出问题时回放数据，定位算法或标定问题；

•模型训练：积累的数据用于模型迭代和优化；

•存储管理：数据量大，采用循环覆盖、分级存储（热数据 SSD、冷数据 HDD / 云）。

11.6 测试与验证

阶段	内容
仿真测试	在仿真环境中验证算法，覆盖极端场景
封闭场地	可控环境下测试精度、延迟、降级
真实场景	实际道路 / 工厂 / 园区长时间运行验证
核心指标	检测率、误报率、定位精度、跟踪稳定性、端到端延迟

所以呢？工程落地的核心是"算得动、跟得上、稳得住、坏了能扛"。算力是基础，延迟是红线，标定是保障，降级是底线。一个能跑demo 的融合系统和一个能长期稳定运行的融合系统，差距全在这些工程细节里。

12 应用场景：融合感知在哪里发挥价值

12.1 自动驾驶

自动驾驶是多传感器融合最典型的场景。车辆通常搭载多个激光雷达（车顶主雷达 + 侧向补盲雷达）、多个摄像头（前视、环视、侧视）、毫米波雷达和超声波雷达。融合感知负责：

•3D 目标检测（车辆、行人、骑行者、障碍物）；

•车道线和可通行区域识别；

•交通标志和红绿灯识别（用摄像头）；

•多目标跟踪和轨迹预测；

•冗余安全：一个传感器失效时，其他传感器兜底。

12.2 移动机器人与 AGV

工厂、仓库、园区的移动机器人（AGV / AMR）用激光雷达 + 摄像头实现：

•同步定位与地图构建（SLAM）；

•动态障碍物检测与避障；

•人员识别和安全区域监控；

•物料识别和精准对接。

12.3 智能安防

园区、港口、机场的安防系统用雷达 + 摄像头融合：

•雷达提供远距离、全天候的目标检测和定位；

•摄像头提供目标的图像和身份识别（人脸识别、车牌识别）；

•融合后实现"雷达发现 → 摄像头跟踪 → 身份识别"的联动；

•夜间、雾天、雨天下，雷达补摄像头的短板。

12.4 工业检测与质量控制

工厂产线上，激光雷达 + 摄像头融合用于：

•产品三维尺寸测量（雷达测几何、相机测外观缺陷）；

•缺陷检测（表面划痕、变形、缺件）；

•机器人引导（视觉引导机械臂精准抓取）；

•体积测量（物流包裹、散料堆体）。

12.5 智慧交通与车路协同

路侧感知设备（雷达 + 摄像头）融合后：

•全天候监测路口和路段的车辆、行人；

•提供超视距感知（路侧雷达看到车辆看不到的角落）；

•交通流量统计和事件检测（事故、拥堵、逆行）；

•向车辆和行人广播危险预警。

12.6 无人机与低空经济

无人机搭载激光雷达 + 摄像头：

•三维测绘和建模（地形、建筑、电力线巡检）；

•障碍物检测与避障（低空飞行安全）；

•目标识别与跟踪（巡检、搜救、安防）；

•精准降落和自主导航。

场景	核心融合价值
自动驾驶	3D 检测 + 语义识别 + 冗余安全
移动机器人	SLAM + 避障 + 人员安全
智能安防	全天候发现 + 图像识别 + 联动跟踪
工业检测	几何测量 + 外观缺陷 + 机器人引导
智慧交通	超视距感知 + 流量统计 + 事件检测
无人机	三维测绘 + 避障 + 目标跟踪

所以呢？多传感器融合不是某个行业的专属技术，而是所有需要"既看得清又测得准"的感知系统的共同选择。场景不同，传感器配置和融合策略不同，但核心逻辑一致——用互补的传感器和合理的融合架构，构建一个更鲁棒、更精确的感知系统。

13 难点与能力边界

13.1 标定漂移

车辆振动、温度变化、碰撞维修都会导致传感器外参漂移。标定一旦漂移，融合就会错位，而且漂移是缓慢发生的，不容易被立刻发现。应对：在线自标定 +定期复检 +标定超差报警。

13.2 极端天气

暴雨、浓雾、大雪、扬尘会同时影响激光雷达（散射、噪点）和摄像头（能见度低、画面模糊）。融合可以在一定程度上互补，但极端天气下所有传感器性能都会下降，系统应能识别并降低置信度，而不是强行输出结果。

13.3 算力与延迟的矛盾

传感器越多、算法越复杂，算力需求越大，延迟也越高。但自动驾驶和机器人对延迟敏感。应对：模型优化（量化、剪枝）、硬件加速、流水线并行、合理选择融合层级（不是所有任务都要用最重的特征级融合）。

13.4 数据标注成本

特征级融合（尤其是深度学习方法）需要大量标注数据，而多传感器数据的标注（3D 框、点云分割、跨传感器对应）比纯图像标注昂贵得多。应对：仿真数据生成、半监督 /自监督学习、主动学习、数据闭环。

13.5 传感器故障与共因失效

多传感器冗余可以应对单个传感器故障，但如果多个传感器因同一原因失效（如共用电源故障、共用线束损坏、同一场极端天气），就是"共因失效"。应对：电源和通信冗余、物理隔离、独立的降级通道。

13.6 融合不是万能的

融合不能创造不存在的信息——被完全遮挡的目标，任何融合都看不到； 融合不能替代高精度地图和定位——感知和定位是两个系统； 融合不能保证 100% 正确——仍需安全冗余和人工监督； 传感器越多不代表越好——过多传感器增加成本、复杂度和故障点。

最后

多雷达多摄像头时空融合，本质上是在回答一个问题：如何让机器用多种感官，构建一个对物理世界的统一、准确、鲁棒的理解。

它不是简单地把数据堆在一起，而是从时间同步、空间标定这些地基开始，在数据、特征、决策三个层级做互补增强，最终输出结构化的感知结果。每一层都有自己的方法、挑战和适用场景。

评估一套融合系统是否靠谱，可以看三件事——

时空对齐是否扎实：时间同步精度够不够、外参标定准不准、有没有在线维护； 融合层级是否匹配：是不是根据场景和算力选了合适的融合层级，而不是盲目追求"最先进"； 异常降级是否可靠：传感器坏了、天气差了、标定漂了，系统能不能识别、降级、不输出错误结果。

好的融合系统，不是传感器越多越好，而是每个传感器都在对的位置、用对的方式、在对的层级发挥作用。当雷达的精确几何和相机的丰富语义真正融为一体，机器对世界的理解，才真正从"看到"走向"看懂"。
