系列：《高通 NPU 边缘 AI 实战：从芯片架构到开发板落地》
从零到一 · 高通 Dragonwing 边缘 AI 12 讲
数据口径：本讲数值凡标注 [官方]（厂商公开规格）、[推算]（基于架构的估算）、[实测]（仅给测量方法、不替你出数字）。估算不冒充实测。
本讲定位：前 8 讲你已能在犀牛派 A1（QCS6490）上把模型转换、量化、编译并在 HTP 上首跑，第 08 讲还接了相机做实时检测。但真实产品里，视频和音频是流——摄像头在持续吐画面、麦克风在持续收声音，你不可能"先录完一段再离线分析"。本讲解决的就是这个 gap：让 AI 推理嵌进音视频流，边采集、边解码、边推理、边出结果。

本讲目标

• 目标读者：已完成第 03–08 讲、能在板上跑通单帧/单路推理，想把能力扩展到"连续音视频流"的开发者。
• 本讲目标：
  1. 理解为什么硬件编解码是实时 AI 的隐形前提——软件编解码会吃掉本就紧张的 CPU 与带宽。
  2. 掌握"视频流边解码边推理"的 pipeline 设计（capture → decode → NPU → display/encode）。
  3. 理解端侧语音（ASR/TTS）在 NPU 上的部署思路与延迟/体积权衡。
  4. 能拼出一个"录像 + 推理标注"一体化样例的架构。
• 你将带走：一张视频流 pipeline 架构图、一张端侧语音 pipeline 架构图、带宽与音频吞吐的估算方法、多媒体/音频 SDK 选型对照表。

---

一、环境调研：为什么"边采集边推理"是边缘 AI 的必答题

1.1 离线分析 vs 流式处理

我们在第 07、08 讲做的推理，大多是"给一张图、出一次结果"。但工业产线、安防监控、车载环视、机器人感知的真实输入是持续不断的流：

维度	离线分析（第07/08讲风格）	流式处理（本讲）
输入	单张图片 / 单段视频文件	持续相机流 / 麦克风流
节拍	手动触发一次	固定帧率（如 30fps）循环
解码	一次性解码完	边解码边送 NPU，不能积压
瓶颈	单次延迟	端到端延迟 + 缓冲堆积
典型场景	图片分类 demo	实时监控、机器人避障

[推算] 一个 1080p30 的 H.265 视频流，原始像素速率约 1920×1080×3×30 ≈ 186 MB/s；若每帧还要做检测 + 跟踪 + 编码回传，数据搬运量远超 NPU 算力本身。能不能"边采边推"，本质上是在和第 01 讲讲的带宽墙正面对抗。

1.2 多媒体能力在栈中的位置

高通 SoC 的多媒体是一套独立硬件流水线：图像信号处理器（ISP，Spectra）、视频编解码器（VPU，硬件 H.264/H.265）、音频 DSP（cDSP/aDSP）都是独立于 CPU/GPU/NPU 的专用块。它们和 NPU 的关系是这样：

关键点：这几块可以并行流水，而不是让 CPU 包揽一切。正是这种"专用块各管一段"的设计，让 QCS6490 这类 SoC 能在低功耗下同时做采集、解码、推理、编码。

1.3 本讲环境前提

• 已按第 03 讲点亮犀牛派 A1，第 04 讲装好 QNN SDK。
• 已按第 07、08 讲在 HTP 上跑通至少一个量化后的视觉模型（如 YOLO 系列）。
• 多媒体 SDK / 相机与音频接口由板端系统（AidLux / 底层 Linux 多媒框架）提供；具体 API 名称与版本以阿加犀/高通官方资料为准，本讲给架构与原则，不绑定某个写死的接口版本。

1.4 传统"先解码后批量推理"为什么在边上不行

很多团队的第一版边缘视频 AI 是这样写的：用脚本把 RTSP 流整段录下来 → 离线逐帧推理 → 存结果。这在验证阶段没问题，但有三个致命问题：

1. 时效性为零：等录完再分析，告警永远慢半拍，安防/避障场景不可用。
2. 存储爆炸：原始视频远比分析结果大，长时间运行存储立刻见底。
3. 算力浪费：录制的峰值带宽和推理的峰值算力错峰，设备要么空转要么拥堵，无法平稳流水。

“边采边推"的本质，是把第 07 讲的"单次推理"升级成"持续服务”，用流水并行抹平峰谷。这也是从 demo 走向产品必须跨过的一道坎。

---

二、硬件编解码：把 CPU 从编解码中解放出来

2.1 为什么需要硬件编解码

很多人第一次做"视频 AI"会这么写：用 OpenCV 的 VideoCapture 读 RTSP 流 → 软解码成 BGR → 送 NPU → 画框 → 再软编码存盘。这套流程在 PC 上 OK，在边缘板上会立刻崩：

• 软解码吃掉 CPU：H.265 4K 软解在 Cortex-A78 上能占满所有大核，NPU 反而饿着。
• 软编码更贵：把检测后的画面重新编码成 H.264 存盘/推流，软编码的算力开销常常比推理本身还大。
• 带宽墙：软解码出的原始帧要先搬进 CPU 内存、再搬去 NPU，多绕一圈（呼应第 01 讲带宽墙）。

[官方] 高通 QCS6490 集成硬件视频编解码器，支持 H.264/H.265 的硬件编解码，部分配置可到 4K 级别（具体编码档位、分辨率、帧率以官方规格书为准）。用硬件编解码，解码/编码这一步几乎不占 CPU/NPU，只走专用 VPU 块。

2.2 QCS6490 多媒体能力速览 [官方]

能力	说明	给 AI 开发者的意义
Spectra ISP	硬件图像信号处理	白平衡/降噪/缩放由硬件做，CPU 不介入 [官方]
硬件视频编解码（VPU）	H.264/H.265 硬件编解码	解码输入流、编码输出流都不占 NPU [官方]
多路 MIPI CSI	多相机接入	第 08 讲已用，多路视觉基础 [官方]
音频 DSP（aDSP）	音频采集与预处理	端侧语音的采集与前端处理 [官方]

注意：上面是能力类别，具体支持的解码档位、最大分辨率、路数请查官方规格书。本讲不替你写死数字——写死反而容易错。

2.3 硬件编解码与 NPU 的分工原则

一句话原则：凡是"格式转换"（解码、缩放、色彩空间、编码）都交给专用硬件块；凡是"语义理解"（检测、分类、识别）才交给 NPU。NPU 的算力应该花在"思考"上，而不是花在"搬数据、转格式"上。

这也是为什么第 08 讲强调"zero-copy / 硬件预处理"——让相机原始数据尽量在硬件块之间流转，少进 CPU 内存。

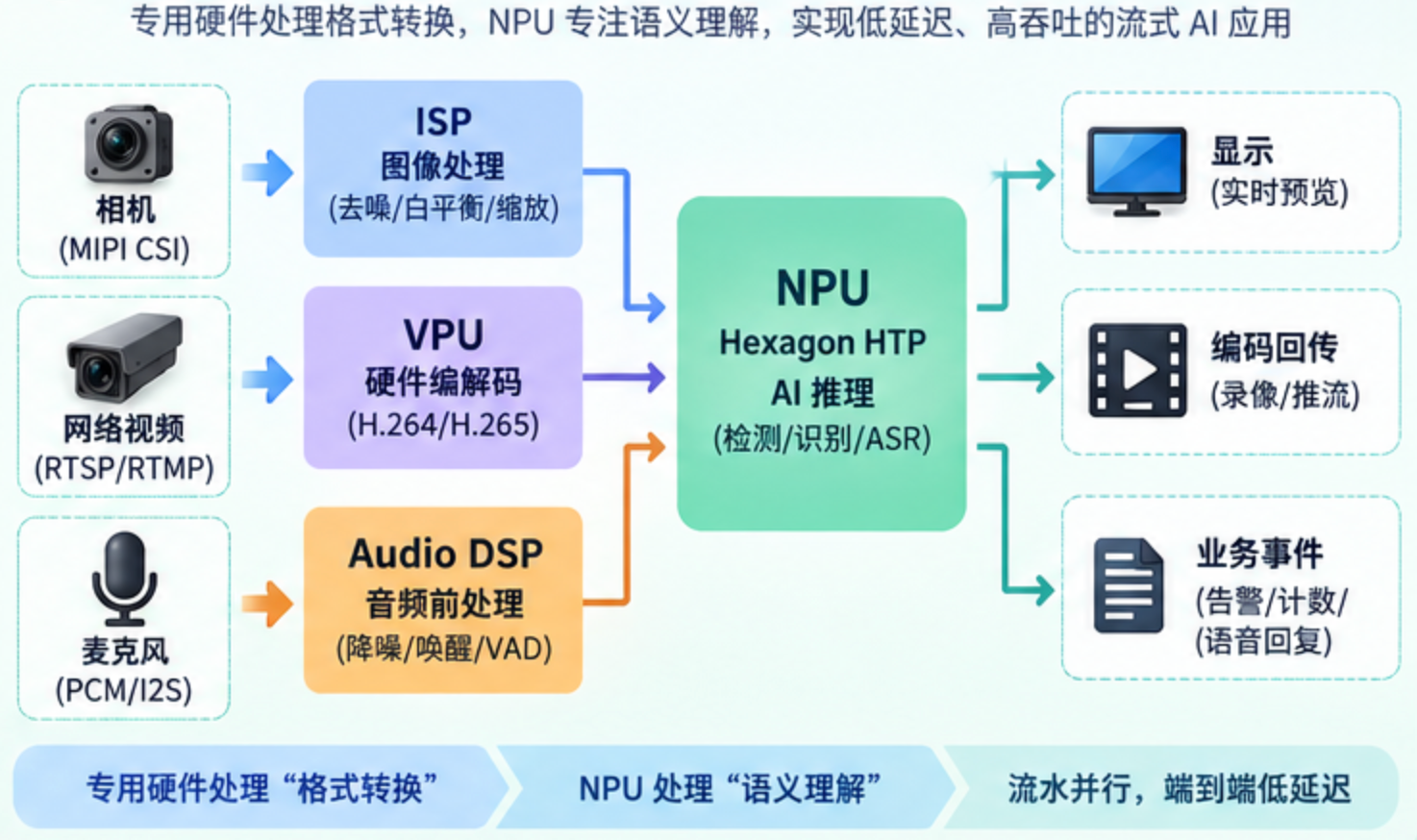

实时音视频 AI 硬件协同流水线

2.4 视频流 pipeline 全景

这条链里，B、C、F 都是专用硬件块；只有 D（推理）和 E（轻量后处理）需要通用算力。整条链可以流水并行：第 N 帧在 NPU 推理时，第 N+1 帧正在 VPU 解码——吞吐取决于最慢的一段。

2.5 软硬编解码的实测对比方法 [实测]

不要听信"硬件一定快"的笼统说法，要在你的板上实测对比。方法：

# [实测] 编解码路径耗时对比的测量思路（伪代码，具体 API 以板端多媒体框架为准）
import time

def bench_decode(path, use_hw=True):
    dec = open_decoder(path, hw=use_hw)   # hw=True 走 VPU, False 走 CPU 软解
    t0 = time.time(); n = 0
    while dec.has_frame():
        f = dec.get_frame(); n += 1
    dt = time.time() - t0
    print(f"{'HW' if use_hw else 'SW'} 解码 {n} 帧 耗时 {dt:.2f}s  平均 {dt/n*1000:.1f} ms/帧")
    # 同时用 top / 板端性能工具观察 CPU 占用率差异

[实测] 用上面思路分别测硬件与软件路径，记录每帧耗时与 CPU 占用。通常硬件路径在 4K 下 CPU 占用从"接近 100%×多核"降到"个位数百分比"——这就是把 NPU 解放出来的意义。具体数字以你的真机为准，本讲不替你出。

---

三、视频流"边解码边推理"架构

3.1 capture → decode → NPU → display 的落地形态

落到代码层面，推荐用"生产者-消费者"模型：一个线程/进程负责从硬件解码器拿帧，另一个负责把帧送进 NPU。伪代码骨架：

# [推算] 视频流边解码边推理的骨架（架构示意，具体 API 以板端多媒体框架为准）
import threading, queue

frame_q = queue.Queue(maxsize=4)   # 解码 → 推理 的缓冲，maxsize 控制积压

def decoder_loop(source):
    """硬件解码线程：从相机/RTSP 取流，硬件解码出帧，塞进队列（不占 NPU）"""
    cap = open_hw_decoder(source)          # 以板端多媒体 SDK 为准
    while True:
        frame = cap.get_frame()            # 硬件解码产出
        frame_q.put(frame)                 # 生产者

def infer_loop(model):
    """推理线程：从队列取帧，送 NPU，出结果"""
    while True:
        frame = frame_q.get()              # 消费者
        det = model.run(frame)             # HTP 推理（第07讲产物）
        emit_result(det)                   # 显示/回传/告警

t1 = threading.Thread(target=decoder_loop, args=(src,))
t2 = threading.Thread(target=infer_loop, args=(net,))
t1.start(); t2.start()

要点：

• 解码与推理分离，两者流水并行，互不阻塞。
• 队列 maxsize 是关键保险：网络抖动或 NPU 偶发卡顿时，队列满了就丢最老的帧，而不是无限积压把内存吃爆。这是边缘流处理的经典手法。

3.2 零拷贝与硬件预处理

第 08 讲讲过带宽墙，这里再强调一次：帧从 VPU/ISP 到 NPU 之间的搬运，是隐形杀手。理想情况是帧buffer在同一块内存（或 DMA 可达区域）里被不同硬件块接力处理，避免 CPU memcpy 把数据在内存里搬来搬去。

[推算] 1080p 帧 YUV420 约 3.1 MB；若每帧在内存里被 memcpy 两次（解码→CPU→NPU），30fps 下就是 3.1MB × 2 × 30 ≈ 186 MB/s 的纯搬运带宽，几乎白耗。用硬件预处理 + zero-copy，这部分可以压到接近 0。

3.3 带宽估算：你的流到底多"重"

# [推算] 不同分辨率/帧率下的原始像素带宽（未压缩）
def raw_bandwidth(width, height, fps, channels=3, dtype_bytes=1):
    """估算未压缩视频流的字节速率 (MB/s)"""
    bps = width * height * channels * fps * dtype_bytes
    return bps / (1024 * 1024)

for (w, h, f) in [(640,360,30), (1280,720,30), (1920,1080,30), (3840,2160,30)]:
    print(f"{w}x{h}@{f}fps 原始带宽 ≈ {raw_bandwidth(w,h,f):.1f} MB/s")
# 输出（推算）: 640x360 ≈ 19.8 | 720p ≈ 79.1 | 1080p ≈ 178.0 | 4K ≈ 712.0 MB/s

结论很明显：未压缩的原始带宽极其恐怖，这就是为什么必须用硬件编解码把流压成 H.265 再处理，也为什么"边解码边推理"比"先全解码再批量推理"省一个数量级的搬运。

3.4 端到端延迟拆解

以 1080p30 实时检测为例，端到端延迟大致由这几段组成（单位 ms，[推算] 量级）：

环节	典型耗时	说明
采集 + ISP	5–15	硬件块，确定性较好
硬件解码	<5	VPU，几乎不占 CPU
NPU 推理（YOLO 量化）	15–40	HTP，第 07 讲实测对象
后处理 NMS	2–8	CPU 轻量
显示/编码回传	5–15	硬件块
合计	约 30–80	需真机实测定数

[实测] 上面的具体数字请在第 07 讲装好 qnn-profile 后，用你的模型在犀牛派 A1 上实测 NPU 段；解码/显示段用板端多媒体框架的计时接口实测。本讲只给拆解框架，不替你出终值。

3.5 背压与缓冲的数学：maxsize 怎么定

队列 maxsize 不是拍脑袋。设解码帧率为 f_d、推理吞吐为 f_i（帧/秒），若 f_d > f_i，积压速率为 f_d - f_i。队列能撑的时间 T = maxsize / (f_d - f_i)。若你容忍最多 1 秒的"新鲜度损失"，则 maxsize ≈ f_d - f_i（取整数）。例如 30fps 输入、25fps 推理，maxsize=5 大约容忍 1 秒积压。定得太小会频繁丢帧，太大则内存涨、延迟老。这是流式系统的通用调参公式。

---

四、端侧语音：ASR 与 TTS

4.1 端侧语音的 pipeline

视觉之外，语音是边缘 AI 另一大入口。端侧语音要解决的问题是：不把录音上传云端，在本地完成"听懂"和"说出去"。

4.2 ASR：把声音变成文字

端侧 ASR（自动语音识别）的关键工程点：

• 流式 vs 非流式：边缘场景（唤醒词、实时字幕）要求流式——边听边出字，延迟低；非流式要等一句话说完。流式对模型结构与缓存管理要求更高。
• 量化部署：ASR 模型（如基于 Conformer/Transformer 的架构）同样走第 05/06 讲的"转 QNN IR → INT8 量化"流程，在 HTP 上跑。语音模型对量化更敏感，校准集要覆盖口音、噪声、语速（呼应第 06 讲精度纪律）。
• 音频前端：降噪、回声消除、波束成形通常在音频 DSP（aDSP）上做，不占 NPU——又是"专用块各管一段"的思路。

4.3 TTS：把文字变回声音

端侧 TTS 用于让设备"开口说话"（机器人播报、车载语音助手反馈）。端侧 TTS 模型相对小，但实时性要求高（用户说完就要快回）。部署思路和 ASR 一致：量化 + HTP 推理。注意 TTS 的首包延迟（从拿到文本到开始出声）对体感影响很大。

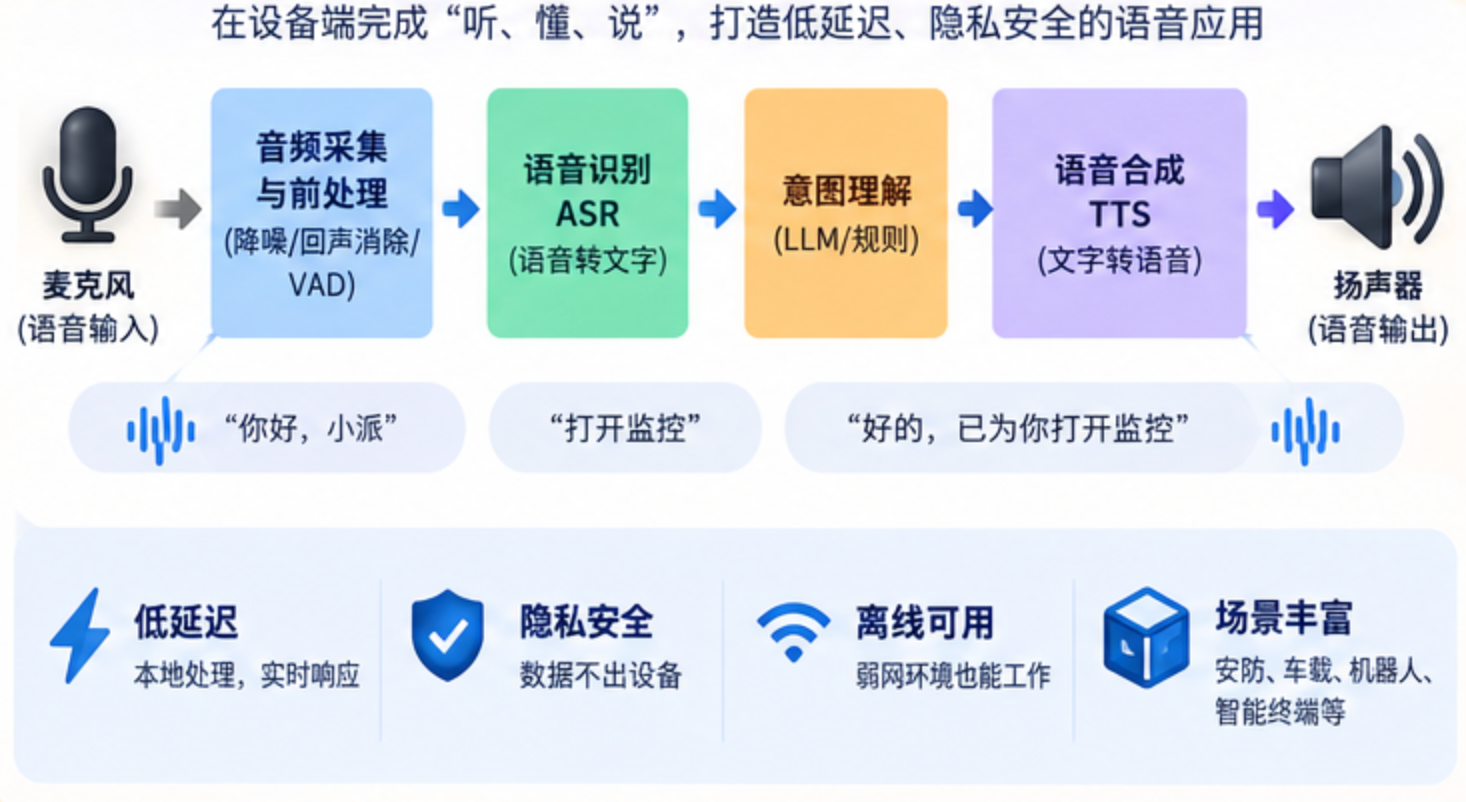

端侧语音 AI 从听到说完整流水线

4.4 音频吞吐估算

# [推算] 音频采样与每帧模型输入的字节量级
def audio_frame_bytes(sample_rate=16000, frame_ms=20, channels=1, dtype_bytes=2):
    samples = int(sample_rate * frame_ms / 1000)
    return samples * channels * dtype_bytes

print("16kHz/20ms 单帧 ≈", audio_frame_bytes(), "bytes")        # 640 bytes
print("16kHz/1s  ≈", audio_frame_bytes(frame_ms=1000), "bytes") # 32000 bytes
# [推算] 流式 ASR 以 20ms 为窗，每秒 50 窗；模型每窗推理一次，NPU 负载远低于视觉

[推算] 语音的带宽比视频小几个数量级（16kHz 单声道每秒才 ~32 KB），所以语音端侧化的瓶颈通常不是带宽，而是模型延迟与功耗——这也解释了为什么端侧语音比端侧视频更早普及。

4.5 唤醒词与关键词 spotting

在完整 ASR 之前，很多设备先用一个极轻量的唤醒词检测（KWS，如"你好小X"）常驻运行。KWS 模型极小（几十 KB 到几百 KB），可以跑在始终在线的低功耗子系统上，只在被唤醒后才拉起大模型做 ASR。这种"两级唤醒"架构是端侧语音功耗优化的核心套路，也是为什么你的设备能"一直听却不费电"。

4.6 端侧语音的隐私与离线价值

把语音留在本地，不只是省流量，更是隐私合规与离线可用的硬需求：工厂、车载、医疗等场景往往不允许音频出域；隧道、地下、偏远地区网络不稳，必须本地闭环。这恰是高通这类"端侧 NPU"平台相较于"上云"方案的根本优势——AI 在产生数据的那台设备上就地完成。

---

五、录像 + 推理标注一体化样例

很多安防/质检场景要"边录边打标"：把原始视频存下来，同时叠加 AI 检测结果（框、标签、时间戳），便于回溯与复核。架构：

1. 相机 → 硬件解码（VPU）
2. NPU 推理出检测框
3. 叠加层（overlay）把框画到帧上
4. 硬件编码（VPU）成 H.264/H.265 落盘或推流

关键点：编码这一步也是硬件做，所以"存盘"几乎不额外占算力。代价是叠加层要在编码前合成——这部分若用 GPU/专用合成硬件做，就不占 CPU；若用 CPU 软叠加，则是一笔额外开销，规模大时要留意。

5.1 存储预算与"仅事件段留存"

录像最大的成本是存储。一个 1080p H.265 大概 2–4 Mbps，一天约 20–40 GB。工程上常用"仅事件段留存"：平时不存，只有检测到目标（人/缺陷/异常）才触发落盘前后若干秒。这样既留了证据，又把存储压到原来的几十分之一。

策略	日均存储（推算）	适用场景
全量 24h 录制	20–40 GB	强合规、无遗漏要求
仅事件段（命中才存）	0.5–3 GB	绝大多数安防/质检
低码率+关键帧	5–10 GB	带宽受限回传

5.2 与第 11 讲 thermal 的衔接

本讲讲的是"功能正确"，但连续录制 + 连续推理一跑几小时，设备会发热。一旦 thermal 降频（第 11 讲重点），解码/推理会一起变慢，流式系统最先表现就是"掉帧 + 延迟升高"。所以本讲的 maxsize 缓冲、丢弃策略，本质上也是为 thermal 波动预留弹性——系统要在算力忽高忽低时仍能优雅降级，而不是崩。

---

六、坑点清单

6.1 用软件编解码跑实时流

症状：CPU 占满、帧率上不去、NPU 利用率反而低。对策：一律走硬件编解码，确认解码/编码走的是 VPU 而非 CPU。

6.2 队列无限积压

症状：运行几分钟后内存爆炸、进程被杀。对策：解码→推理队列设 maxsize，满了丢最老帧（实时场景丢帧优于崩）。

6.3 帧拷贝过多触发带宽墙

症状：明明 NPU 算力够，端到端却卡。对策：用硬件预处理 + zero-copy，减少 CPU 侧 memcpy。

6.4 音频前端与 ASR 采样率不匹配

症状：ASR 乱识别或报格式错。对策：前后端统一采样率（常见 16kHz），确认 aDSP 输出格式与模型输入一致。

6.5 流式 ASR 状态管理错乱

症状：长句识别断片、重复。对策：维护好流式窗口与历史上下文缓存，按模型要求的 chunk 大小喂数据。

6.6 把"云端验证"当"量产验证"

症状：Device Cloud 上跑通就以为板上稳。对策：真机离线长时间压测，尤其第 11 讲要讲的 thermal 降频。

6.7 只盯 NPU 利用率

症状：NPU 利用率很高却还是卡。对策：看整条链（解码/ISP/推理/编码/显示）的最慢段，瓶颈常不在 NPU。

6.8 录像落盘用软编码

症状：录制一开始 CPU 飙升、帧率掉。对策：落盘编码务必走 VPU 硬件编码，不要 cv2.VideoWriter 软编码。

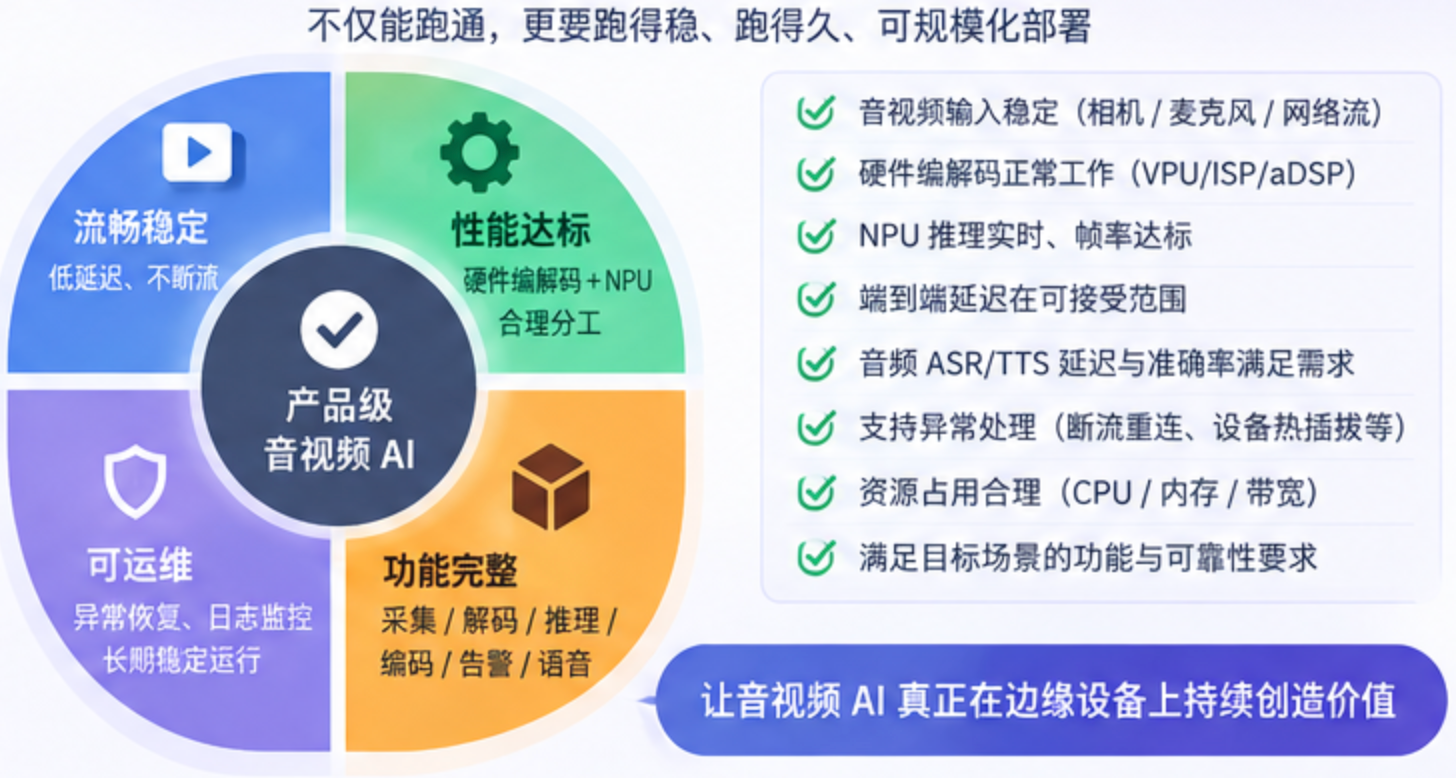

到这里，可以把前面的工程问题收敛成四个产品级要求：
流水稳定、性能达标、可运维、功能完整。

---

七、FAQ

Q1：硬件编解码和软编解码，NPU 推理结果有差别吗？
没有。编解码只改变"帧的容器和格式"，不改变像素语义；只要解码后喂给 NPU 的帧一致，推理结果一致。差别只在算力占用和延迟。

Q2：犀牛派 A1 支持哪些编码格式？
以阿加犀/高通官方资料为准（QCS6490 集成硬件 H.264/H.265 编解码，[官方]）。具体档位、分辨率、路数查规格书，本讲不写死。

Q3：能不能 NPU 推理的同时硬件编码？
能，而且应该这么做。VPU 和 HTP 是独立硬件块，可并行。正是这种并行让"边推边录"可行。

Q4：多路相机流怎么分配算力？
参考第 08 讲多路相机与第 11 讲并发策略。原则：每路独立解码线程 + 共享推理线程池，按帧优先级调度；多路总带宽要先过第 01 讲带宽墙这关。

Q5：端侧 ASR 一定要量化吗？
基本是。端侧算力/内存有限，FP16/INT8 量化是常态。但语音对量化比视觉更敏感，校准集要更讲究（见第 06 讲）。

Q6：TTS 能不能不跑 NPU、用 CPU？
小模型可以，但实时 TTS 为保证低首包延迟和续航，放 NPU 更稳。是否上 NPU 看你对延迟和功耗的要求。

Q7：音频和视频能共用一条 pipeline 吗？
架构上可以（AV 同步），工程上建议分开两条线程/队列，最后在合成/业务层对齐时间戳，避免互相阻塞。

Q8：录制文件太大怎么办？
用硬件编码压成 H.265（比 H.264 省约一半码率），配合动态码率与"仅事件段留存"策略（只在检测到目标时落盘）。

Q9：本讲和第 08 讲的关系？

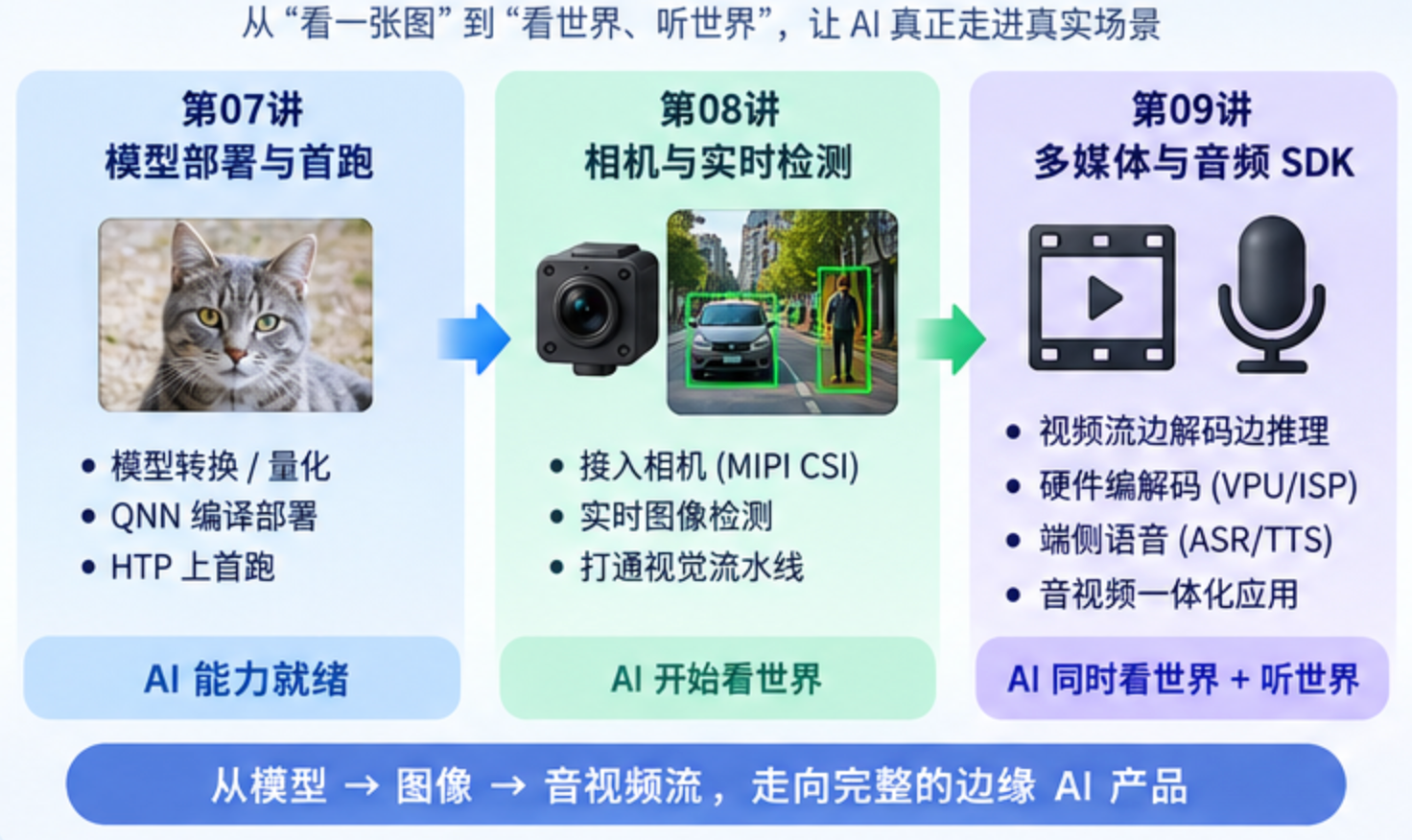

第 08 讲解决"单路相机实时检测"，本讲把它扩展成"连续音视频流 + 硬件编解码 + 端侧语音"的完整媒体栈，是产品化的下一级。

Q10：唤醒词一定要端侧吗？
强烈建议。KWS 要始终在线，上云既费流量又慢又有隐私风险；本地小模型常驻低功耗子系统才是正解（见 4.5）。

Q11：流式 ASR 对延迟要求多严？
语音交互的端到端（说话→出字）通常要求 <500ms 体感才自然；其中 ASR 段要留足余量给网络/业务逻辑。具体在你的模型+板上实测。

Q12：overlay 叠加用什么做最省？
优先用 GPU/专用合成硬件或多媒体框架自带的合成能力；避免 CPU 逐像素画框再拷贝，那是又一笔带宽墙税。

---

八、速查卡与术语表

8.1 媒体栈任务 → 硬件块 速查表

你要做的事	该交给的硬件块	千万别
解码相机/网络视频流	VPU（硬件解码）	用 CPU 软解
白平衡/降噪/缩放	Spectra ISP	用 CPU 逐像素处理
跑检测/分类/识别	Hexagon HTP（NPU）	把格式转换也塞给 NPU
编码回传/落盘	VPU（硬件编码）	用 cv2 软编码
采集/降噪/波束成形	aDSP	在 CPU 上做实时音频前端

这张表就是把第 01 讲"异构计算"落到多媒体场景的速查：每个专用块只干自己最擅长的事，NPU 只负责"语义理解"。凡是看到代码里出现 cv2.VideoCapture 软解码或 cv2.VideoWriter 软编码跑在边缘板上，第一反应都应该是"这条路不对，换成硬件块"。

8.2 端到端延迟 checklist

部署一个视频 AI 前，按这张单逐项确认（单位 ms，[实测] 用你的真机填）：

• 采集+ISP 实测：___ ms
• 硬件解码 实测：___ ms
• NPU 推理 实测（qnn-profile）：___ ms
• 后处理 NMS：___ ms
• 显示/编码回传：___ ms
• 端到端合计：___ ms（目标：实时场景 <100ms 体感较好）
• 30 分钟压测后是否 thermal 降频（见第 11 讲）

8.3 术语表

• VPU（Video Processing Unit）：专用视频编解码硬件块，H.264/H.265 硬件编解码都走它。
• ISP（Image Signal Processor）：图像信号处理器，Spectra 即高通的 ISP 品牌，负责把 sensor 原始数据转成可用图像。
• Zero-copy：数据在不同硬件块/进程间传递时不复制，只传引用或共享内存，避免带宽墙。
• 流式 ASR：边接收音频边输出文字的语音识别，区别于"等整句说完再识别"。
• KWS（Keyword Spotting）：关键词/唤醒词检测，极轻量常驻模型，用于触发大模型。
• 背压（Backpressure）：下游处理慢导致上游堵塞的现象；用队列 + 丢旧帧缓解。
• H.265 / HEVC：高效视频编码标准，比 H.264 省约一半码率，边缘设备首选。

8.4 本讲自查清单

1. 解码/编码是否确认走硬件（VPU）而非 CPU？
2. 解码→推理队列是否设了 maxsize（防内存爆炸）？
3. 帧传递是否用了零拷贝/共享内存？
4. 端到端延迟是否在业务可接受范围内（真机实测，非推算）？
5. 音频前端采样率与 ASR 模型输入是否一致？
6. 录像是否"仅事件段留存"以控存储？
7. 是否做过连续数小时压测，观察 thermal 波动下的降级表现？

---

8.5 三种典型场景的组合方案

同一套媒体栈底层能力，按场景调参数就能长出三类应用：

• 安防监控（监测类）：相机 → 硬件解码 → NPU 检测 → 硬件编码落盘（仅事件段留存）。强调"低功耗常驻 + 事件触发存储"，平时几乎不占算力，命中目标才动编码与存储。
• 工业质检（单帧判定类）：相机 → ISP → NPU 分类/分割 → 业务计数/剔除信号。强调"高确定性、低漏检"，校准集要覆盖缺陷的全部形态与光照变化（呼应第 06 讲）。
• 车载/机器人（实时避障类）：相机 → 硬件解码 → NPU 检测 → 决策 → 控制，端到端预算 <100ms。强调"延迟优先、丢帧优于崩"，队列与跳过策略最激进。

这三种组合，核心差异只在"哪个环节最敏感、余量留给谁"。本讲讲的媒体栈与队列策略，在三者里都是同一套底层能力，只是参数不同——这正是工程化的复利：一次把流水做对，三类场景复用。

---

8.6 媒体栈与 NPU 协同的三个误区

• 误区一：“NPU 够强就不需要硬件编解码”。错。NPU 强只解决"算得快"，解决不了"数据进得来快不快"。没有硬件编解码，数据在门口就堵死了，NPU 再强也饿着——这正是第 01 讲带宽墙的现实版。
• 误区二：“软解码先凑合用，后面再优化”。边缘板 CPU 本就紧张，软解码是雪上加霜，往往 demo 第一天就跑不动。一开始就走硬件路径，反而省时间。
• 误区三：“录制直接软编码存盘”。落盘编码是硬需求，必须走 VPU；否则录制一开，CPU 立刻被编码吃满，顺带把推理也拖垮。

记住一句话：专用块把"脏活累活"（采集、解码、缩放、编码）揽走，NPU 才能专心"动脑"（语义理解）。任何让 CPU 包揽这些脏活的写法，都是和边缘设备的物理极限对着干。

---

8.7 端侧多模态：当视觉遇上语音

真实产品很少"只做视觉"或"只做语音"。一台服务机器人既要"看"（相机 + NPU 检测），也要"听"（麦克风 + ASR），有时还要"说"（TTS）。它们如何在同一颗 SoC 上共存，正是本讲媒体栈 + 第 10 讲节点化思想的合流：

• 共享 NPU：视觉模型与 ASR 模型都跑 HTP，按优先级分时调度。视觉（安全相关，如避障）通常优先级高于语音（可降级），ASR 用尽力而为策略。
• 共享媒体栈：相机流水线与音频前端各自走专用硬件块（VPU / aDSP），互不抢 CPU——这正是异构设计的红利。
• 时间对齐：视觉事件（“检测到人”）与语音指令（“跟我去厨房”）靠 header.stamp 对齐，下游才能理解"你说的是刚看到的那个人"。
• 低功耗协同待机：用 KWS（第 09 讲 4.5）常驻唤醒语音、用运动触发相机，平时整系统近零功耗，事件来了才拉起大模型。

这就是"边缘多模态"的雏形——也是第 01 讲背景里讲的行业趋势在板端的落地。它不神秘：不过是把多个单模态流水，用专用块 + 节点化拼成一张协同网。

---

8.8 把媒体栈送进第 11 讲的性能账

第 11 讲要算的热与功耗账，本讲其实已经埋了伏笔：连续解码 + 连续推理意味着设备持续满载，thermal 降频会同时拖慢解码与推理，流式系统的跳过率随之上升。所以本讲的 maxsize 缓冲与"丢旧帧"策略，不只是防内存爆——更是为 thermal 波动预留弹性。设计阶段就把峰值功耗留 30% 余量，量产时才不会"demo 跑半天就变卡"。这也是为什么前面反复强调"先正确、再谈极致优化"：一个在满载下会雪崩的系统，优化得再花哨也没用。

---

九、结论与下讲预告

本讲你实际搭起来的东西：从"一张图跑一次检测"走到了"一条连续音视频流上持续推理"，并顺手把视觉与语音捏成了多模态协同的雏形。你掌握了硬件编解码为什么是隐形前提、生产者-消费者模型如何解耦、带宽与音频吞吐怎么估算、三种典型场景的组合参数，以及一张可贴显示器上的端到端延迟 checklist 与术语表。这些不是纸面知识——它们是任何一个"能上产线"的边缘视频/语音产品的共同底座。当你能把"边采边推"和"多模态协同"这两件事做对，剩下的就只是按场景调参数——这才是边缘 AI 工程化的复利：底层流水一次做对，上层的安防、质检、车载、机器人场景全部复用同一套能力，只是参数不同。本讲是第 08 讲"单路实时检测"与第 10 讲"机器人节点化"之间的桥：媒体栈解决"看得清、听得清且持续"，节点化解决"怎么把感知喂给系统全身"。

核心一句话：边缘 AI 不是"跑一次推理"，而是"在一条连续的多媒体流上持续推理"；把编解码交给专用硬件块、把语义理解留给 NPU，并用生产者-消费者模型解耦，才能既稳又省。

下一讲（第 10 讲） 我们把视觉/语音感知能力进一步"系统化成机器人节点"：用 ROS2 + Intelligent Robotics SDK，把 NPU 推理封装成一个标准感知节点，接入导航、控制等下游。媒体流解决"看得清、听得清"，ROS2 解决"怎么把感知喂给机器人全身"。

本讲所有代码、带宽/音频吞吐估算与 pipeline 设计均为架构示意与推算；具体的编解码档位、API 名称、端到端延迟数字，务必在你的犀牛派 A1 真机上用板端多媒体框架与 qnn-profile 实测确认，不要直接拿本讲的推算值当终值。
