ABB RobotStudio IRB120 方形路径示教与 RAPID 编程记录

工业机器人仿真与方形路径示教作业报告

一、作业目的
掌握 RobotStudio 软件基本操作，理解仿真环境与真实工业机器人工作站的对应关系。
实现与实操设备一致的 手动示教 控制效果，完成关节运动、线性运动、点位记录。
基于任务 1、任务 2 成果，完成工业机器人 方形路径规划、轨迹生成与绘图仿真。
建立 “任务分析→路径设计→示教编程→仿真运行→调试优化” 的工程思维。

二、作业设备与软件
仿真软件：ABB RobotStudio 6.08
机器人型号：IRB 120
工具：绘图笔工具（Pen Tool）
工作站基础：基于任务 1、任务 2 已搭建工作站（工作台、坐标系、工具坐标系已完成标定）

三、作业原理
手动示教：通过控制机器人关节轴或 TCP 点，逐点记录目标位置，生成连续运动轨迹。
路径规划：方形由 4 个直线段 + 4 个角点 组成，采用 线性运动（MoveL） 保证轨迹平直。
TCP 控制：以绘图笔笔尖为工具中心点（TCP），确保绘图轨迹与示教路径一致。
仿真逻辑：点到点运动 → 轨迹连续 → 绘图触发 / 保持 → 闭合方形。

四、作业内容与步骤
（一）环境检查与准备

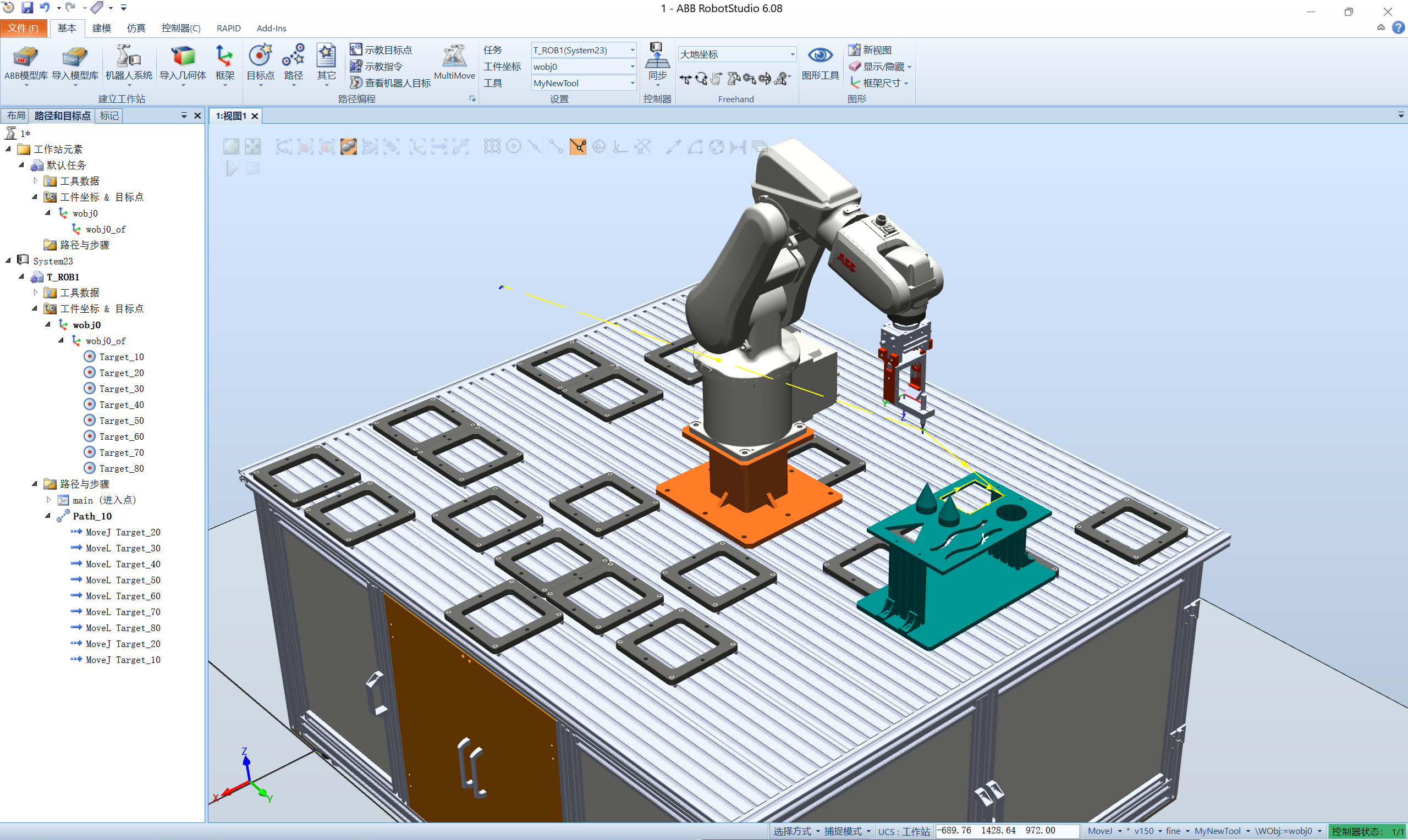

打开任务 1、任务 2 保存的 RobotStudio 工作站。
确认：机器人系统已建立、工具已安装、工具坐标系（TCP）标定完成。
导入 / 创建 绘图笔工具 并绑定到机器人末端。
（二）方形路径任务分析
任务：绘制闭合正方形
路径构成：起点 P0 → P1 → P2 → P3 → P0（4 个顶点）
运动方式：MoveL 直线运动
要求：轨迹平直、拐角清晰、闭合无偏差
（三）手动示教与点位记录
进入 手动示教模式，切换线性运动（Linear）。
示教并记录方形 4 个顶点位置：
P0：起始点（落笔点）
P1：第一角点
P2：第二角点
P3：第三角点
回到 P0 完成闭合。
记录各点坐标（可附坐标表）。
（四）程序编写与轨迹生成
在 Rapid 中编写主程序（示例结构）：
MODULE Module1
! 此处先定义 Target_10 至 Target_80 的 robtarget 数据
! 数据从 RobotStudio 示教器导出，不要手编四元数

PROC Main()
    MoveJ Target_10, v200, fine, PenTool;   ! 回安全点
    MoveJ Target_20, v200, z10, PenTool;    ! 到接近点

    MoveL Target_30, v50, fine, PenTool;    ! 到落笔起点 P0
    SetDO PenOn, 1;                         ! 若笔有 IO 控制，落笔
    WaitTime 0.2;

    MoveL Target_40, v50, fine, PenTool;    ! P1
    MoveL Target_50, v50, fine, PenTool;    ! P2
    MoveL Target_60, v50, fine, PenTool;    ! P3
    MoveL Target_80, v50, fine, PenTool;    ! 回 P0 闭合

    SetDO PenOff, 1;                        ! 抬笔
    WaitTime 0.2;

    MoveL Target_20, v200, z10, PenTool;    ! 退回接近点
    MoveJ Target_10, v200, fine, PenTool;   ! 回安全点
ENDPROC

ENDMODULE
（五）仿真运行与绘图效果验证
开启仿真，运行程序。
观察：绘图笔是否画出标准方形、有无碰撞、轨迹是否平滑。
调整速度、转角数据（z0/z1/z5 等）优化轨迹。

五、数据记录
机器人型号： IRB 120
工具：绘图笔（TCP 标定完成：是 ）
方形边长：横向边长≈98 mm ， 纵向边长≈79 mm

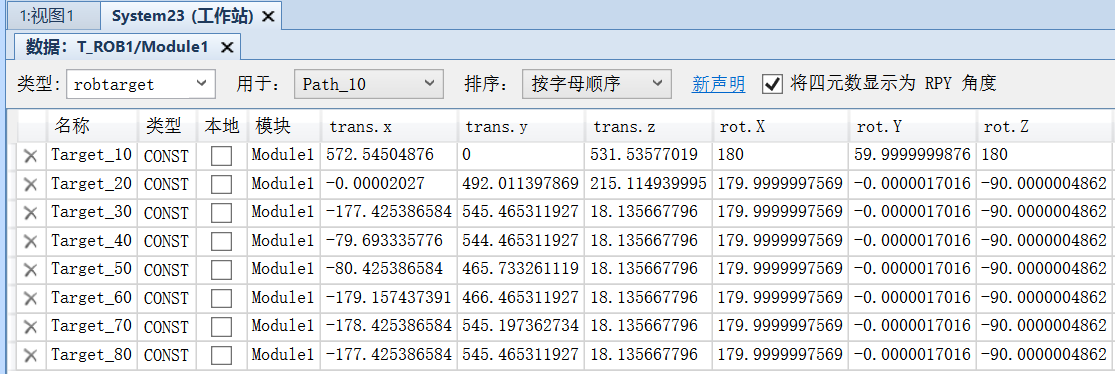

示教点位（可粘贴截图或填写坐标）

六、结果与分析
仿真是否成功：是
方形轨迹是否闭合、平直：是，闭合良好，Target_80 与 Target_30 坐标基本重合，闭合误差约为 0 mm；四边平直，拐角清晰。
出现问题及解决：
问题 1：不清楚如何调出机械装置手动关节，无法调整 IRB120 机器人初始关节姿态，不会添加第二条移动示教指令
解决：在布局窗口右键 IRB120 机器人，选择机械装置手动关节，拖动各轴滑条调整机器人姿态；确认 wobj0 工件坐标系参数，使用示教功能记录目标点，生成第二条移动指令，最后检查目标点与运动指令是否成功添加
问题 2：示教路径过程中，目标点位位置偏移，方形轮廓 4 个角点坐标不一致，图形不是标准矩形 解决：微调各 Target 目标点，参考相邻点坐标，对齐 X、Y 数值，减小示教人为误差，保证轮廓规整。
问题 3：移动指令运行时机器人容易发生奇异点、姿态翻转，仿真报错 解决：在接近点和过渡点处使用 MoveJ，避免在奇异位形附近使用 MoveL；检查并修改 Target 点 RPY 姿态角，调整机器人 conf 关节配置；增加中间过渡点，降低运动速度至 v50，转角采用 fine/z0 精确到位。重新仿真后，奇异点报警和姿态翻转问题消除。

与实操设备对比：RobotStudio 手动示教在点位控制、运动手感、轨迹复现上与真实设备一致性：较高。软件内示教逻辑、R APID 指令语法、TCP / 工件坐标系使用规则和实体机器人基本相同；但是仿真没有机械间隙、无硬件阻力，不存在机械磨损带来的位置偏差，真实设备会存在微小机械误差；软件鼠标拖拽示教手感和实体示教器摇杆操作有一定差异。

七、总结与心得
通过本次 RobotStudio 方形路径示教作业，我掌握了 ABB 机器人手动示教的操作方法，理解了 MoveL 线性运动与 MoveJ 关节运动的适用场景，TCP 工具中心点标定对绘图轨迹精度起到决定性作用。实验体会到示教点位非常考验操作细心程度，人为操作很容易带来坐标偏差，导致图形尺寸不标准。 仿真软件可以在无真实硬件的条件下完成机器人编程调试，提前排查奇异点、姿态翻转、碰撞等问题，降低现场调试风险，这是工业仿真很大的工程价值。同时也看到仿真与实体机器人的差别：仿真不存在机械间隙，真实设备会有装配、传动带来的微小位置误差。 完整的工程流程：任务分析 路径规划 示教编程 仿真 调试优化，对以后学习工业机器人现场调试有很强指导意义。后续操作中，我会更加注重点位坐标核对，减少人为示教误差，优化机器人运动姿态，规避奇异点问题。
