第11篇：VLAN 管理的实现

VLAN：虚拟的隔离墙

如果把交换机比作一栋办公楼，VLAN 就是楼里的隔断墙。物理上所有人都在同一栋楼，但逻辑上你把财务部和研发部隔开了——两个部门的广播互不干扰。

在数据中心里 VLAN 的核心价值：

• 广播域隔离：一个 VLAN 内的广播不会扩散到其他 VLAN
• 安全边界：不同租户/业务的流量天然隔离
• 灵活分组：同一个物理端口可以同时属于多个 VLAN（Trunk 模式）

SONiC 支持 IEEE 802.1Q 标准 VLAN，VLAN ID 范围 1-4094。实现上分为两个层面：Linux 内核层（用于 CPU 流量）和 ASIC 硬件层（用于数据面转发）。两者必须保持一致。

---

数据模型：VLAN 和 VLAN_MEMBER

SONiC 用两张 CONFIG_DB 表来描述 VLAN 配置：

VLAN 表：定义 VLAN 本身

{
    "VLAN|Vlan100": {
        "vlanid": "100",
        "admin_status": "up",
        "mtu": "9100"
    },
    "VLAN|Vlan200": {
        "vlanid": "200",
        "admin_status": "up"
    }
}

关键字段：

• vlanid：802.1Q VLAN ID
• admin_status：管理状态
• mtu：最大传输单元，影响该 VLAN 所有成员接口

VLAN_MEMBER 表：定义哪些端口属于哪个 VLAN

{
    "VLAN_MEMBER|Vlan100|Ethernet4": {
        "tagging_mode": "untagged"
    },
    "VLAN_MEMBER|Vlan100|Ethernet8": {
        "tagging_mode": "tagged"
    },
    "VLAN_MEMBER|Vlan200|Ethernet8": {
        "tagging_mode": "tagged"
    }
}

tagging_mode 决定了帧进出端口时 VLAN tag 的处理方式（后面详细讲）。

VLAN_INTERFACE 表：给 VLAN 分配 IP

当 VLAN 需要三层路由功能时，给它配 IP 地址：

{
    "VLAN_INTERFACE|Vlan100": {},
    "VLAN_INTERFACE|Vlan100|10.0.100.1/24": {}
}

这会让 SONiC 在硬件中创建一个 SVI（Switch Virtual Interface）——既是 VLAN 的网关，又是路由器接口。

---

VlanMgr：Linux 侧的配置者

VlanMgr 是 swss 容器里的一个 manager 进程，负责在 Linux 内核层面创建和管理 VLAN 相关的网络对象。

为什么需要 Linux 层面的 VLAN？

SONiC 的 CPU 流量（ping、SSH、BGP 报文等）走的是 Linux 内核协议栈。要让 CPU 能收发 VLAN 流量，必须在 Linux 里创建对应的网络设备：

• Bridge — 一个 VLAN 对应一个 Linux bridge（或用 VLAN-aware bridge）
• Bridge port — 物理端口加入 bridge
• VLAN sub-interface — 在端口上创建 .100、.200 等子接口

VlanMgr 的工作流程

CONFIG_DB (VLAN, VLAN_MEMBER)
    ↓ 订阅变化
VlanMgr 读取配置
    ↓
通过 netlink 在 Linux 内核中：
  1. 创建 bridge 设备 "Bridge"（一次性）
  2. 设置 bridge 为 VLAN-aware 模式
  3. 将物理端口加入 bridge
  4. 配置端口的 VLAN 成员关系和 tag 模式
    ↓
写入 APP_DB，通知 VlanOrch 做硬件配置

VlanMgr 的关键设计：它不直接配硬件。它只管 Linux 内核那一侧，然后把"期望状态"写入 APPL_DB，让 VlanOrch 去搞定硬件。这就是 SONiC 一贯的分层思路。

VLAN-aware Bridge 模式

SONiC 使用 Linux 的 VLAN-aware bridge 模式（而不是 legacy 模式）。区别：

模式	描述	SONiC 的选择
Legacy (per-VLAN bridge)	每个 VLAN 创建一个独立的 bridge	❌ 不用
VLAN-aware bridge	一个 bridge 管理所有 VLAN	✅ 使用

VLAN-aware 模式的优势：

• 只需一个 bridge 设备，减少内核对象数量
• 端口只需加入 bridge 一次，用 bridge vlan 命令管理 VLAN 成员
• 性能更好（内核查找路径更短）

---

VlanOrch：硬件侧的编程者

VlanOrch 在 orchagent 内部，负责把 VLAN 配置翻译成 SAI API 调用，编程到 ASIC 硬件。

创建 VLAN

当 VlanOrch 收到一个新 VLAN 的创建请求：

// 1. 创建 SAI VLAN 对象
sai_attribute_t attr;
attr.id = SAI_VLAN_ATTR_VLAN_ID;
attr.value.u16 = 100;
sai_vlan_api->create_vlan(&vlan_oid, switch_id, 1, &attr);

// 2. 记录 VLAN OID → VLAN ID 的映射
m_vlans[100] = vlan_oid;

添加 VLAN 成员

把端口加入 VLAN 需要创建一个 VLAN member 对象：

sai_attribute_t attrs[2];
// 关联到哪个 VLAN
attrs[0].id = SAI_VLAN_MEMBER_ATTR_VLAN_ID;
attrs[0].value.oid = vlan_oid;
// 关联到哪个 bridge port
attrs[1].id = SAI_VLAN_MEMBER_ATTR_BRIDGE_PORT_ID;
attrs[1].value.oid = bridge_port_oid;

sai_vlan_api->create_vlan_member(&member_oid, switch_id, 2, attrs);

配置 tag 模式

VLAN member 还需要设置 tagging 模式：

sai_attribute_t tag_attr;
tag_attr.id = SAI_VLAN_MEMBER_ATTR_VLAN_TAGGING_MODE;
tag_attr.value.s32 = SAI_VLAN_TAGGING_MODE_UNTAGGED;  // 或 TAGGED

---

Access 模式 vs Trunk 模式

这是交换机端口最基础的两种 VLAN 配置模式，理解它们的区别对网络设计至关重要。

Access 模式：面向终端设备

服务器 ←→ [Ethernet4: Access VLAN 100] ←→ 交换机内部

• 端口只属于一个 VLAN
• 进来的帧没有 VLAN tag（服务器不需要知道 VLAN 的存在）
• 交换机收到帧后，内部打上 VLAN 100 的 tag 进行转发
• 出去时把 tag 剥掉，服务器看到的是普通以太帧

Access 模式就像写字楼的门禁卡——你刷卡进门后自动被分配到对应楼层，不需要自己按电梯。

Trunk 模式：面向交换机互联

交换机A ←→ [Ethernet48: Trunk, 允许 VLAN 100,200,300] ←→ 交换机B

• 端口属于多个 VLAN
• 帧带着 VLAN tag 通过端口（4 字节 802.1Q header）
• 两端交换机通过 tag 区分不同 VLAN 的流量
• 通常还有一个 native VLAN：没有 tag 的帧属于这个 VLAN

Trunk 模式像高速公路的多车道——每辆车（帧）带着车道标识（VLAN tag），收费站（交换机）根据标识决定去向。

在硬件中的实现差异

行为	Access 端口	Trunk 端口
入口：无 tag 帧	打上本端口 PVID	归入 native VLAN
入口：带 tag 帧	通常丢弃	检查是否在允许列表
出口	剥掉 tag	保留 tag（native VLAN 除外）
SAI 配置	UNTAGGED member	TAGGED member

在 SAI 层面，access 和 trunk 的区别最终体现在端口的 port VLAN ID (PVID) 和 VLAN member 的 tagging mode 上：

// 设置端口的 PVID（access 模式必须设置）
sai_attribute_t pvid_attr;
pvid_attr.id = SAI_PORT_ATTR_PORT_VLAN_ID;
pvid_attr.value.u16 = 100;
sai_port_api->set_port_attribute(port_oid, &pvid_attr);

---

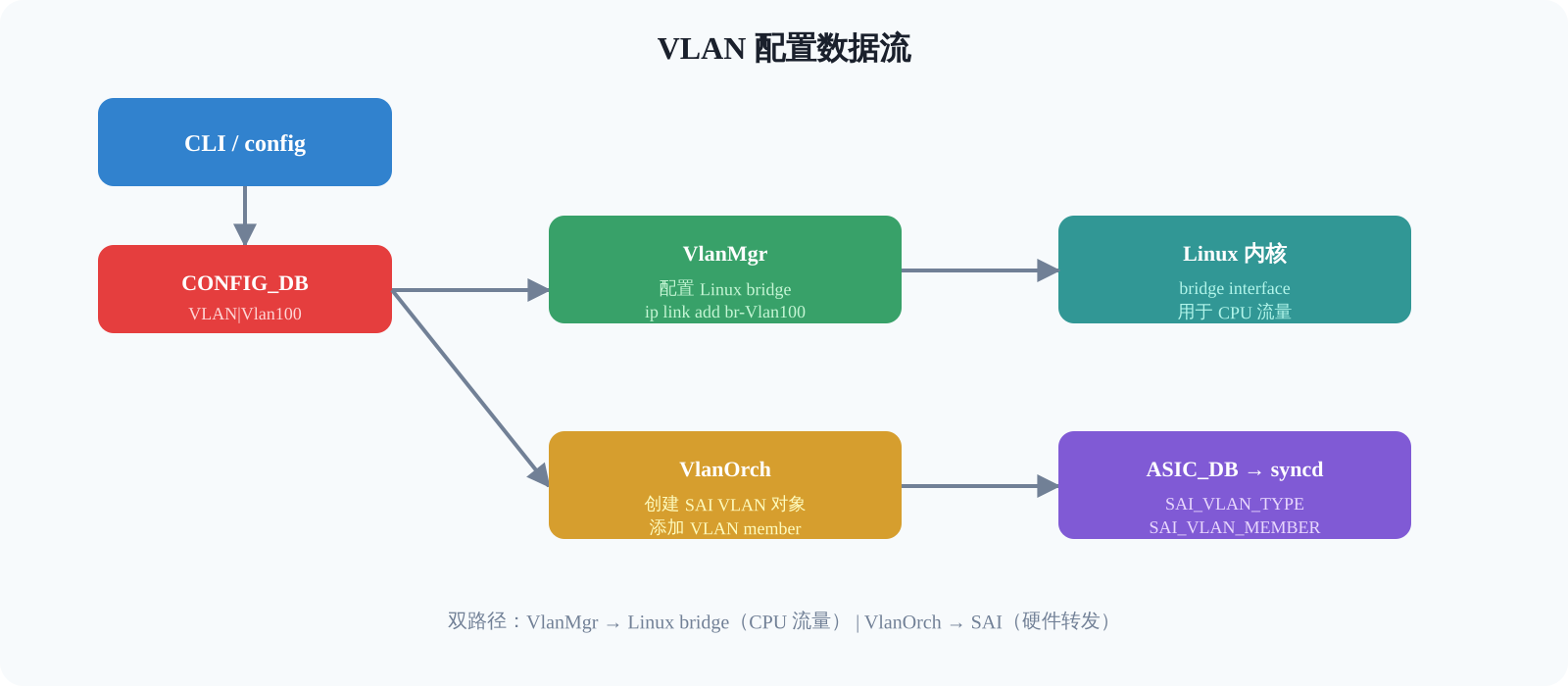

VLAN 配置的完整数据流

一条 VLAN 配置从用户输入到硬件生效，经过的路径：

用户执行: config vlan add 100
    ↓
CLI 写入 CONFIG_DB: "VLAN|Vlan100"
    ↓ (订阅)
VlanMgr 收到通知
    ↓
VlanMgr 在 Linux 内核创建 bridge VLAN
VlanMgr 写入 APPL_DB: "VLAN_TABLE:Vlan100"
    ↓ (订阅)
VlanOrch 收到通知
    ↓
VlanOrch 调用 SAI: create_vlan(vlan_id=100)
    ↓
SAI 驱动把 VLAN 写入 ASIC 硬件表
    ↓
syncd 确认后写入 ASIC_DB

添加 VLAN 成员的路径类似，但涉及更多步骤（创建 bridge port、设置 tag 模式、设置 PVID 等）。

---

VLAN 与 STP 的交互

STP（Spanning Tree Protocol）防止二层环路。在有 VLAN 的网络中，STP 有两种运行方式：

传统 STP (CST)

所有 VLAN 共用一棵生成树。简单但不灵活——如果某条链路被 STP 阻塞，所有 VLAN 都不能用它。

Per-VLAN STP (PVST/PVST+)

每个 VLAN 独立计算生成树。VLAN 100 可能阻塞链路 A，VLAN 200 可能阻塞链路 B，实现流量负载分担。

SONiC 的 STP 支持

SONiC 社区版的 STP 支持相对有限：

• 早期版本不支持 STP（依赖数据中心无环拓扑设计，如 CLOS 架构）
• 社区贡献了 PVST 支持（通过 stpd 容器）
• stpd 与 VlanOrch 交互：当 STP 把某个端口置为 blocking 状态时，需要通知硬件停止在该端口转发该 VLAN 的流量

STP 端口状态在 SAI 中的体现：

// 设置端口在某 VLAN 的 STP 状态
sai_attribute_t stp_attr;
stp_attr.id = SAI_STP_PORT_ATTR_STATE;
stp_attr.value.s32 = SAI_STP_PORT_STATE_BLOCKING;  // 或 FORWARDING, LEARNING
sai_stp_api->set_stp_port_attribute(stp_port_oid, &stp_attr);

在实际数据中心部署中，很多运营商选择不使用 STP，而是依赖 CLOS（Spine-Leaf）拓扑天然无环的特性，通过 ECMP 做负载分担。这种设计下，VLAN 通常限制在单个 Leaf 交换机对（MLAG pair）内部，不跨 Spine。

---

VLAN 相关的常见问题

Q1: VLAN 最多能创建多少个？

理论上 4094 个（1-4094），但实际受限于：

• ASIC 硬件资源（VLAN 表、VLAN member 表大小）
• 每个 VLAN 消耗的其他资源（STP 实例、广播域的 MAC 表占用）
• 实际部署中，数据中心单台交换机通常用几十到几百个 VLAN

Q2: 一个端口最多属于多少个 VLAN？

取决于 ASIC 的 VLAN member 表大小。理论上一个 trunk 端口可以允许所有 4094 个 VLAN，但实际很少这么做（安全和管理考虑）。

Q3: VLAN 和 VxLAN 的关系？

VLAN 是二层隔离，限制在本地交换机或 MLAG 范围内。VxLAN 是 VLAN 的"升级版"——用三层封装（UDP）把二层帧跨网络传输，支持最多 1600 万个网络标识（24-bit VNI）。在 SONiC 中，VxLAN tunnel 通常映射到本地 VLAN。

---

实战命令

# 创建 VLAN
config vlan add 100

# 添加成员（untagged）
config vlan member add 100 Ethernet4

# 添加成员（tagged）
config vlan member add 100 Ethernet8 --tagged

# 查看 VLAN 配置
show vlan brief

# 查看 VLAN 的 Linux 状态
bridge vlan show

# 查看硬件中的 VLAN（通过 Redis）
redis-cli -n 1 keys "*VLAN*"

---

小结

VLAN 管理看起来简单——不就是给端口分个组吗？但在 SONiC 里，它涉及：

• 双层实现：Linux bridge（CPU 流量）+ SAI 硬件（数据面流量）必须同步
• 多角色协作：VlanMgr 管内核、VlanOrch 管硬件、CLI 管配置
• 模式差异：Access/Trunk 在硬件编程上有本质区别
• 生态联动：与 STP、FDB、路由（SVI）、VxLAN 等功能深度交互

理解了 VLAN 的实现，你就理解了 SONiC “CONFIG_DB → Manager → APPL_DB → Orch → SAI” 这条标准配置流水线的经典模式。

---
