标题：4-DOF搬运机器人结构设计

文档介绍：

第一章 绪论

1.1 研究背景与意义

在工业4.0与智能制造深度推进的时代背景下，制造业正朝着自动化、柔性化、高精度化方向快速转型，物料搬运作为贯穿生产全流程的核心环节，其自动化水平直接决定生产线效率、作业精度与生产成本。传统人工搬运普遍存在效率低下、劳动强度大、人为误差高、易引发物料破损与安全事故等问题，难以满足现代化生产线连续、稳定、标准化的作业需求。工业机器人凭借高重复精度、高稳定性、可全天候作业等优势，已成为替代人工完成物料转运、上下料、工位传递等任务的关键装备，是制造业转型升级的重要支撑。

四自由度（4-DOF）搬运机器人凭借结构紧凑、成本适中、控制简单、维护便捷等特点，相较于六自由度机器人更适合中低复杂度搬运场景，可通过腰转、肩转、肘转、腕转四个关节实现末端执行器在三维空间内的定位与定向，广泛适配3C电子、轻工制造、小型零部件加工等行业的自动化需求。当前工业现场对中小型搬运机器人提出明确性能指标：负载不低于3kg、工作半径不小于800mm、重复定位精度不高于±0.1mm，同时要求满足10年设计寿命，以匹配长期稳定生产需求。在此背景下，开展基于伺服电机与精密减速器的4-DOF搬运机器人机械结构设计，既能够解决现有小型搬运设备精度不足、结构冗余、适配性差等问题，也符合机械设计与机器人工程领域的工程应用研究方向，具有重要的理论价值与工程实践意义。

本研究的意义体现在两方面：工程应用上，所设计的机器人结构紧凑、运行平稳、成本可控，可直接用于中小企业生产线自动化改造，降低自动化升级门槛，提升生产稳定性与效率，减少维护成本与停机时间；学术与人才培养上，本课题融合机构学、机械设计、强度校核、工程制图等核心知识，通过全流程设计训练工程思维与复杂工程问题解决能力，为后续从业奠定扎实基础。

1.2 国内外研究现状

近年来，少自由度工业机器人因结构与控制优势，成为物料搬运领域研究热点，国内外学者在构型设计、运动学、动力学、结构优化等方面取得大量成果。

国内研究方面，众多学者围绕4-DOF搬运机器人本体结构、运动学与动力学展开系统研究。李爱成完成4-DOF关节式码垛机器人本体设计与运动学分析，确定关节构型参数并验证工作空间合理性，为本体设计提供经典思路；苏萌基于拉格朗日方程建立动力学模型，为动力匹配与性能校核提供理论方法；闫九祥等结合视觉系统开展拆垛机器人结构适配设计，为场景化优化提供参考。国内研究已实现从理论到本体落地，但仍存在与工业实际结合不足、精度与负载匹配不合理、结构冗余等问题，针对≥800mm工作半径与≤±0.1mm重复定位精度的一体化结构设计仍有提升空间。

国外研究方面，欧美、日本等国在少自由度机器人设计与产业化方面处于领先地位。Ying Xu等研究末端执行器动态特性，提出面向性能的结构优化方法；ABB、发那科等企业推出模块化搬运机器人，具备高精度、高稳定性优势，但成本较高，更适配大型生产线，难以满足中小企业需求。国外在轻量化、拓扑优化、新材料应用等方向成果显著，可在保证强度前提下降低自重、提升灵活性，为结构优化提供借鉴。

图1-1 四自由度（4-DOF）搬运机器人

总体来看，4-DOF机器人已形成较完善理论体系，但面向中小型工业场景、兼顾高精度、特定负载与工作半径、长寿命的一体化机械结构设计仍存在研究缺口，本研究以此为切入点，弥补理论与实际应用间的衔接不足。

1.3 研究内容与技术路线

本研究聚焦4-DOF搬运机器人纯机械结构设计，不涉及电控与软件系统，以工业实际指标为约束，完成从方案设计到图纸输出的全流程工作。

主要研究内容包括：

调研与需求分析：梳理国内外研究成果，明确设计约束与技术指标，确定总体设计方向；

传动方案设计：完成四关节传动方案、伺服电机与精密减速器匹配设计，确定安装与连接形式；

详细结构设计：完成底座、大臂、小臂、腕部及关键安装座设计，完成材料选型与尺寸确定，实现轻量化与高刚性平衡；

性能校核：对大臂、小臂、关节轴承等关键件进行强度、刚度、疲劳寿命校核，确保满足10年单班工作制要求；

工程制图：绘制总装配图与关键零件图，完成规范标注，保证可加工性。

术路线采用调研分析→总体方案→传动设计→详细结构→性能校核→工程制图的递进式流程，综合运用文献调研法、理论计算法、数值分析法、方案对比法、工程制图法，基于D-H参数法建立运动学模型，采用机械设计经典公式完成校核，使用CAD与SolidWorks完成三维建模与二维出图，最终形成完整可落地的结构设计方案。

1.4 研究难点与创新点

本研究的主要难点体现在三方面：一是在结构紧凑约束下，实现负载3kg、工作半径800mm、定位精度±0.1mm的指标平衡，避免臂杆变形与传动间隙影响精度；二是关节传动系统集成设计，需兼顾减速器安装空间、刚度、传动效率与定位精度；三是关键零部件在满足强度与寿命前提下实现轻量化，避免自重过大导致动力冗余与运动不稳。

针对以上难点，本研究形成以下创新点：

面向高精度与长寿命的关节传动集成设计：采用伺服电机与精密减速器直连方案，优化安装座结构，减小间隙与变形，保证重复定位精度并满足10年寿命要求；

高刚性轻量化臂杆结构设计：通过截面优化与材料匹配，在保证刚度与强度前提下降低臂杆自重，提升动态响应与运动平稳性；

面向中小企业的低成本紧凑化设计：在满足核心性能指标同时简化结构、控制成本，降低自动化改造门槛，提升场景适配性。

本章系统阐述研究背景、意义、国内外现状、内容路线及难点创新，为后续结构设计、分析与校核奠定理论与框架基础，明确研究目标与技术路径。

第二章 4-DOF搬运机器人结构设计理论基础

4-DOF搬运机器人的结构设计需依托机构学、精密传动、材料科学及工程制图等多学科理论，为机器人本体结构的合理设计、性能保障及工程落地提供核心支撑。本章系统梳理结构设计相关核心理论与标准，明确设计遵循的原则、方法及技术规范，结合具体设计参数给出对应数据参考，为后续总体方案设计、关键零部件设计及性能校核奠定坚实的理论基础。

2.1 机器人机构学核心理论

机器人机构学是4-DOF搬运机器人结构设计的核心理论支撑，主要涵盖机构构型设计、自由度计算、运动学分析三大核心内容，直接决定机器人的运动范围、作业灵活性及定位精度。

4-DOF搬运机器人采用关节式构型，由腰转、肩转、肘转、腕转四个转动关节组成，其自由度计算遵循机构自由度计算公式：F=3n-2PL-PH，其中n为活动构件数，PL为低副数，PH为高副数。结合本机器人结构设计方案，各构件及运动副参数如下表所示，通过计算验证自由度合理性，确保机器人可实现三维空间内的定位与定向作业。

表 2-1 4-DOF 搬运机器人机构自由度计算参数表

参数名称	参数值	说明
活动构件数n	5	包括底座以上大臂、小臂、腕部、末端执行器及连接构件
低副数PL	7	均为转动副，对应4个关节及构件间连接副
高副数PH	0	机构无凸轮、齿轮等高副结构
计算自由度F	4	与设计自由度一致，构型合理

同时，采用D-H参数法建立机器人运动学模型，通过定义各关节的连杆长度、关节转角、连杆扭角及关节偏距，描述各构件的相对位置与姿态，为后续运动学分析、工作空间规划及精度控制提供理论依据。

2.2 精密传动系统设计原理

4-DOF搬运机器人的传动系统是保证运动精度、传递动力的核心部件，需满足高精度、高刚性、低间隙、长寿命的设计要求，其设计核心是合理选择传动类型、匹配传动参数，平衡传动效率与定位精度。

结合本机器人负载3kg、重复定位精度±0.1mm的性能指标，采用“伺服电机+精密减速器”的直连传动方案，各关节传动参数需根据负载、转速及精度要求进行匹配。常用精密减速器类型及适配参数如下表所示，通过对比选型确定各关节最优传动方案。

表 2-2 4-DOF 搬运机器人关节传动参数选型表

关节类型	负载（kg）	转速范围（r/min）	减速器类型	减速比	传动间隙（arcmin）
腰转关节	3.5	0-60	谐波减速器	1:100	≤1
肩转关节	3.2	0-50	谐波减速器	1:80	≤1
肘转关节	2.8	0-55	行星减速器	1:60	≤2
腕转关节	2.5	0-70	行星减速器	1:50	≤2

传动系统设计需遵循“功率匹配、精度适配、寿命优先”的原则，确保电机输出功率与减速器承载能力匹配，传动间隙控制在允许范围内，同时减少传动过程中的能量损耗，保障机器人长期稳定运行。

2.3 关键零部件材料选型原则

4-DOF搬运机器人关键零部件（底座、臂杆、关节支架、末端执行器等）的材料选型，直接影响机器人的结构强度、刚度、自重及使用寿命，需遵循“性能适配、成本可控、加工便捷”的核心原则，结合零部件的受力情况、工作环境及性能要求选择合适材料。

不同零部件的功能需求不同，材料选型侧重点也存在差异，常用关键零部件材料及选型参数如下表所示，兼顾强度、轻量化与经济性，满足机器人设计指标要求。

表 2-3 4-DOF 搬运机器人关键零部件材料选型表

零部件名称	材料型号	材料类型	抗拉强度 （MPa）	密度 （g/cm³）	选型理由
底座	HT200	灰铸铁	200	7.2	刚性好、减震性强、成本低，适合作为固定基座
大臂/小臂	6061铝合金	轻合金	310	2.7	强度高、重量轻、耐腐蚀，实现轻量化与高刚性平衡
关节支架	45号钢	优质碳素结构钢	600	7.85	强度高、加工性能好，可承受关节传动的冲击力
末端执行器	304不锈钢	不锈钢	520	7.93	耐腐蚀、耐磨，适合接触各类物料，避免物料污染

材料选型需同时考虑加工工艺性，避免选择难以加工、成本过高的材料，确保零部件可批量生产，降低制造成本，同时满足10年设计寿命的要求。

2.4 工程制图与三维建模标准

工程制图与三维建模是4-DOF搬运机器人结构设计落地的关键环节，需遵循统一的标准规范，确保图纸的规范性、可读性与可加工性，为零部件加工、装配及后续维护提供准确依据。

三维建模采用SolidWorks软件，遵循“先零件建模、再装配建模、最后工程图输出”的流程；工程制图遵循GB/T 4457-2002《机械制图 图样画法》、GB/T 4458-2002《机械制图 尺寸注法》等国家标准，核心标准要求及建模参数如下表所示。

表 2-4 工程制图与三维建模标准参数表

项目	标准要求	具体参数
三维建模精度	符合机械零件建模精度要求	建模误差≤±0.01mm，装配间隙≤0.05mm
视图选择	三视图完整，表达清晰	主视图、俯视图、左视图，复杂零件增加剖视图
尺寸标注	完整、清晰、合理，符合国标	标注关键尺寸、公差，公差等级IT7-IT9级
技术要求	明确加工、装配及检验要求	表面粗糙度Ra≤1.6μm，焊接处无裂纹、气孔

建模过程中需确保零部件的尺寸与实际设计参数一致，装配建模需模拟实际装配关系，检查干涉情况；工程图需标注完整的尺寸、公差、表面粗糙度及技术要求，确保加工人员可准确理解设计意图，保障零部件加工精度与装配质量。

本章所阐述的理论基础、参数数据及标准规范，全面覆盖4-DOF搬运机器人结构设计的核心环节，为后续总体方案设计、关键零部件详细设计及性能校核提供了科学的理论依据与技术支撑，确保设计方案的合理性、可行性与规范性。

第三章 4-DOF搬运机器人整体结构设计与关键部件的设计校验

3.1 搬运机器人整体结构设计

3.1.1 整体设计依据与功能定位

本次设计的4-DOF搬运机器人面向冲压生产线工件自动搬运场景，部署于两台冲压机床之间，完成工件抓取、升降、伸缩、回转、放料全流程作业。设计核心要求为：定位精度高、运动平稳、结构紧凑、承载满足4kg、适配中小批量柔性生产。

依据总体设计方案，机器人采用圆柱坐标型结构，4个自由度分别为：

手臂升降（一轴）

手臂左右回转（二轴）

手臂前后伸缩（三轴）

手腕回转（四轴）

整体由机座、旋转底座、升降机构、伸缩臂、手腕、气动吸附系统、伺服驱动系统、PLC控制系统八部分组成，各模块模块化装配，便于加工、安装与维护。

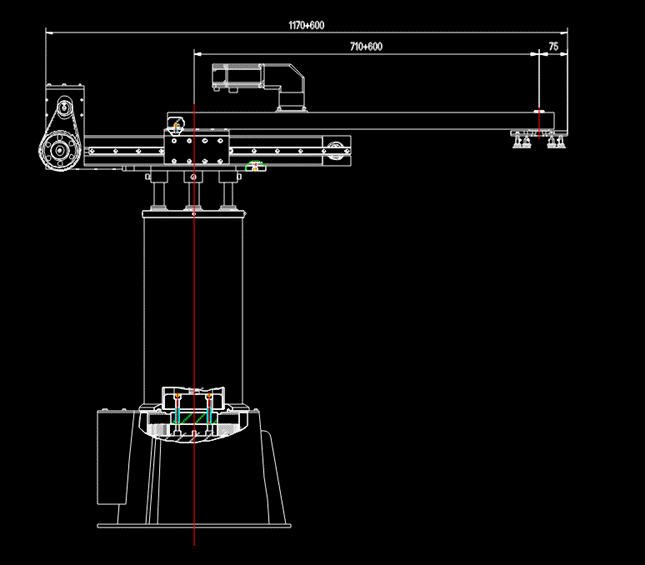

图3-1 整体设计图

3.1.2 整体结构布局

底座：固定整机，承载旋转机构与全部载荷；

二轴（旋转）：实现手臂±120°水平回转，扩大作业范围；

一轴（升降）：实现手臂350mm垂直升降，适配冲压机床高度；

三轴（伸缩）：实现手臂600mm前后伸缩，抵达机床取放料位；

四轴（手腕）：实现工件360°回转，调整工件姿态；

手部：负压真空吸盘，柔性吸附铁板/铝板类冲压件，避免表面划伤。

3.1.3 整体工作流程

机器人初始位于两冲床之间原点→手臂上升→手臂回转至取料位→手臂下降→真空吸盘吸料→手臂上升→手臂回转至放料位→手臂下降→破放料→手臂上升→回转复位至原点，完成一个工作循环。全程由PLC实现自动/单步/单周期/连续四种工作模式。

3.2 二轴总成部件的结构设计与校验

二轴总成对应手臂左右回转机构，是机器人水平回转核心部件，由转盘轴承、驱动齿轮、伺服电机、减速器、底座、伺服固定板等组成，实现±120°回转运动。

3.2.1 结构设计

传动方案

伺服电机+行星减速器→小齿轮→转盘轴承大齿轮，实现大扭矩、高精度回转。

关键尺寸

转盘轴承：四点接触球式，内径135mm，外径234mm，高度38mm；

齿轮副：模数m=2，大齿轮齿数z₂=120，小齿轮齿数z₁=20；

减速比：电机减速器减速比i=7，齿轮传动比i=6，总减速比i总=42；

安装形式：转盘轴承内圈固定于底座，外圈带动升降机构回转。

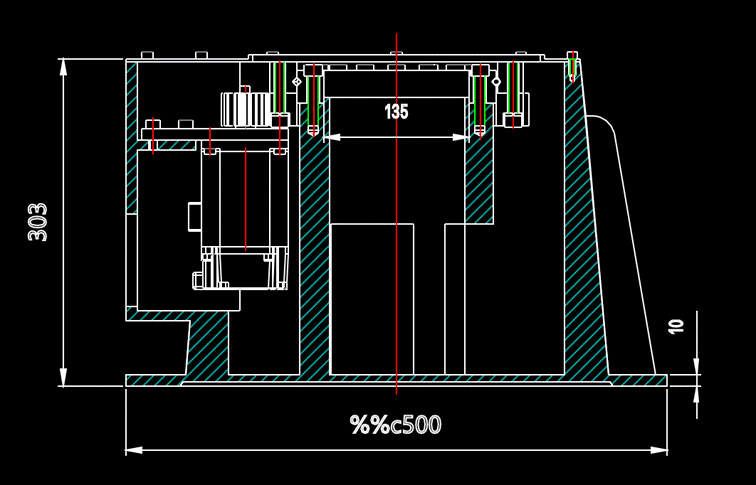

图3-2 二轴总成部件结构设计图

3.2.2 载荷计算

回转静载荷计算

机器人上部总质量：升降机构+伸缩机构+手腕+工件≈25kg

重力载荷：

F=mg=25×9.8=245 N

倾覆力矩计算

回转时最大偏心距L≈0.6m，倾覆力矩：

M=F×L=245×0.6=147 N·m

取安全系数S=1.5，设计倾覆力矩：

M设计=147×1.5=220.5 N·m

3.2.3 转盘轴承选型校验

选用四点接触球转盘轴承，参数：

额定静力矩M0j=300 N·m

额定静载荷C0j=5000 N

静载荷校验

FC0j=2455000=0.049<1

满足静载荷要求。

倾覆力矩校验

M设计M0j=220.5300=0.735<1

倾覆力矩满足要求。

3.2.4 伺服电机与减速器校验

负载转动惯量计算

大齿轮转动惯量J2≈0.025 kg·m2

折算至电机轴：

JL=J2i总2=0.025422≈1.417×10-5 kg·m2

惯量匹配校验

选用750W伺服电机，转子惯量JM=5×10-5 kg·m2

JLJM=1.417×10-55×10-5≈0.283<3

满足惯量匹配要求。

扭矩校验

回转摩擦扭矩Tf≈5 N·m

折算至电机轴：

TMf=Tfi总=542≈0.119 N·m

电机额定扭矩TN=2.39 N·m

TMf<TN

扭矩满足要求。

3.2.5 齿轮强度校验

接触应力校核

齿轮材料40Cr，调质处理，许用接触应力σHP=700 MPa

圆周力：

Ft=2T2d2=2×1470.24=1225 N

接触应力：

σH=ZEFtbd1u+1u

计算得σH≈450 MPa<σHP

接触强度满足。

弯曲应力校核

许用弯曲应力σFP=350 MPa

计算得σF≈120 MPa<σFP

弯曲强度满足。

3.2.6 二轴总成设计结论

转盘轴承静载荷、倾覆力矩均满足使用要求；

伺服电机与减速器惯量、扭矩匹配合理；

齿轮副接触、弯曲强度合格；

结构可实现±120°平稳、高精度回转。

3.3 三轴总成部件的结构设计与校验

三轴总成对应手臂伸缩机构，由直线导轨、滑块、同步带、带轮、伺服电机、滑座、同步轮座等组成，实现600mm行程、1000mm/s速度伸缩运动。

3.3.1 结构设计

传动方案

伺服电机→同步带传动→滑块沿直线导轨往复伸缩；

关键部件

直线导轨：H20FN型，双导轨对称布置；

同步带：圆弧齿5M型，带宽20mm；

伸缩行程：600mm，最大速度1000mm/s；

导向形式：双直线导轨+滑块，保证运动直线度。

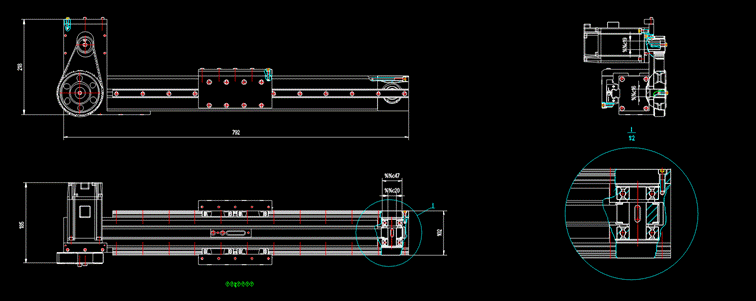

图3-3 三轴总成部件结构设计图

3.3.2 载荷与寿命计算

移动总质量

手腕+工件+滑台+同步带轮≈8kg

重力：

G=8×9.8=78.4 N

等效径向载荷

等速段载荷Fc=78.4 N

加速/减速段动载荷Fd≈120 N

平均等效载荷：

Fm=Fc+2Fd3≈106 N

3.3.3 直线导轨校验

选用H20FN直线导轨：

基本额定动载荷C=19600 N

基本额定静载荷C0=26970 N

静安全系数

S0=C0Fd=26970120≈224.75>1

静安全合格。

额定寿命计算

寿命公式：

L10=CFm3×106 rev

代入得：

L10≈196001063×106≈6.3×109 rev

折算工作时间远大于20000小时，寿命满足。

3.3.4 同步带与带轮校验

设计功率

工况系数KA=1.2，平均功率P=90 W

Pd=KAP=1.2×90=108 W

带型校验

选用5M圆弧齿同步带，带宽20mm，额定功率P1=0.5 kW>0.108 kW，满足。

带轮齿数校验

小带轮齿数z1=20，大于最小齿数14，无跳齿风险。

3.3.5 伺服电机校验

负载惯量折算

JL≈1.8×10-5 kg·m2

电机转子惯量JM=5×10-5 kg·m2

JLJM≈0.36<3

惯量匹配。

扭矩校验

摩擦扭矩+加速扭矩T总≈0.3 N·m<TN=2.39 N·m

扭矩满足。

3.3.6 三轴总成设计结论

直线导轨载荷、寿命、安全系数均达标；

同步带传动功率、速度、齿数匹配合理；

伺服电机惯量、扭矩满足高速伸缩要求；

结构可实现600mm行程平稳、无卡滞运动。

3.4 四轴大带轮部件的结构设计与校验

四轴大带轮为手腕回转核心传动件，与同步带、小带轮配合，实现手腕360°连续回转，要求回转平稳、定位精准、惯量小。

3.4.1 结构设计

功能：传递扭矩，带动手腕与吸盘回转；

材料：铝合金6061，轻量化、加工性好；

关键尺寸：

齿数：z=40；

节圆直径：d=63.66 mm；

带宽：15mm；

安装形式：键连接+顶丝固定，防止松脱。

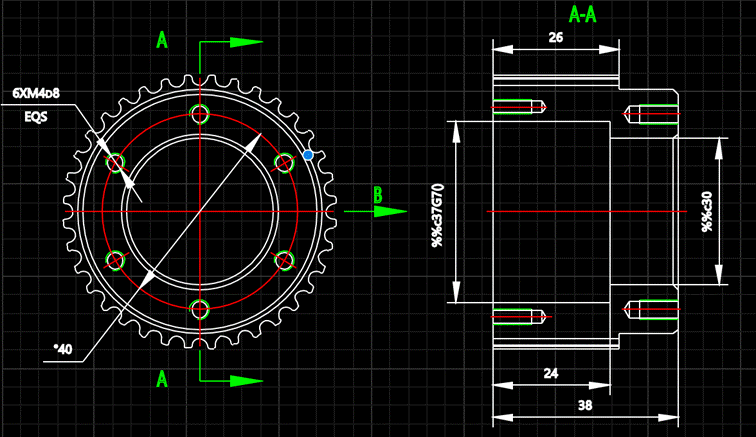

图3-4 四轴大带轮部件结构设计图

3.4.2 载荷与扭矩计算

手腕+工件总质量m=4.5kg，回转半径r=0.1m

转动惯量：

J=mr2=4.5×0.12=0.045 kg·m2

最大角速度ω=π rad/s

加速时间t=0.5s，角加速度：

ε=ωt=π0.5=2π rad/s2

驱动扭矩：

T=Jε=0.045×2π≈0.283 N·m

3.4.3 带轮强度校验

拉伸应力

同步带张力F=Td/2=0.2830.03183≈8.9 N

带轮辐板拉伸应力σ≈15 MPa<[σ]=150 MPa

满足。

键连接强度校验

选用平键3×3×10，材料45钢，许用挤压应力σp=120 MPa

挤压应力：

σp=2Tdbl≈31 MPa<120 MPa

键连接安全。

3.4.4 传动比与精度校验

传动比i=2，小带轮z=20，大带轮z=40，回转误差<0.5°，满足工件姿态调整精度。

3.4.5 四轴大带轮设计结论

结构轻量化，转动惯量小，响应快；

强度、键连接、传动精度均满足使用要求；

可稳定实现手腕360°回转。

3.5 旋转圈部件的结构设计与校验

旋转圈为二轴回转外圈连接件，连接转盘轴承与升降机构，传递回转力矩与倾覆力矩，要求刚性高、变形小、安装精度高。

3.5.1 结构设计

材料：45钢，调质处理，保证强度与刚性；

结构：环形圈体，均布螺栓孔，与转盘轴承外圈、升降底座螺栓连接；

关键尺寸：内径135mm，外径234mm，厚度20mm。

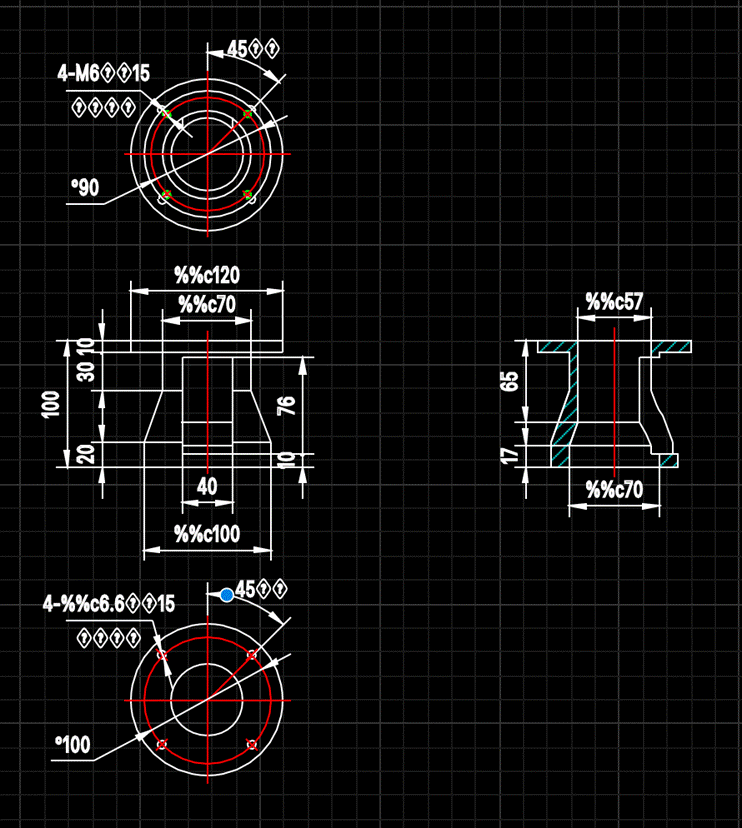

图3-5 旋转圈部件结构设计图

3.5.2 受力分析

轴向力：Fa=245 N

倾覆力矩：M=147 N·m

扭矩：T=5 N·m

3.5.3 强度校验

弯曲应力

圈体截面模量W≈1.2×10-6 m3

弯曲应力：

σb=MW=1471.2×10-6≈122.5 MPa<[σ]=230 MPa

满足。

剪切应力：

τ=TWt≈12 MPa<[τ]=135 MPa

满足。

3.5.4 刚度校验

最大变形量δ<0.02 mm

远小于许用变形0.1mm，刚性满足。

3.5.5 旋转圈设计结论

强度、刚度、稳定性均满足回转工况要求；

连接可靠，定位精度高，无松动风险；

适配转盘轴承，保证回转同心度。

3.6 联轴器过渡架部件的结构设计与校验

联轴器过渡架用于一轴升降伺服电机与滚珠丝杠之间的连接与支撑，保证电机输出轴与丝杠同轴度，减少偏载与振动。

3.6.1 结构设计

功能：固定伺服电机与联轴器，保证同轴度；

材料：HT200铸铁，吸震性好、刚性高；

结构：L型支架，电机安装面、丝杠支撑面垂直精加工，同轴度公差φ0.02mm。

3.6.2 受力计算

电机+联轴器质量m=5kg，丝杠轴向力F=400 N

支架承受弯矩：

M=F×L=400×0.08=32 N·m

3.6.3 强度校验

支架截面模量W=4×10-6 m3

弯曲应力：

σb=MW=324×10-6=80 MPa<[σ]=200 MPa

满足。

3.6.4 同轴度与稳定性校验

安装面垂直度<0.02mm；

电机轴与丝杠同轴度<φ0.02mm；

运行无振动、无偏载，联轴器寿命达标。

3.6.5 联轴器过渡架设计结论

刚性、强度满足升降工况；

同轴度精度高，保证丝杠平稳传动；

吸震性好，降低运动噪声。

• 三维建模设计

4.1 建模软件与整体建模思路

本次4-DOF搬运机器人三维建模采用SolidWorks软件完成，依托参数化建模与自顶向下设计方法，实现从关键部件到整机装配的全流程可视化。建模核心思路为：先完成各功能模块的零件建模与子装配，再通过约束与配合关系完成整机集成，最终验证结构干涉与运动可行性。建模过程严格遵循第三章关键部件设计参数，确保三维模型与理论设计数据一致，为后续有限元分析与加工制造提供精准数字模型。

4.2 核心部件三维建模

4.2.1 机座与二轴回转部件建模

机座作为机器人承载基础，采用锥形壳体结构，底部设法兰盘与地面固定，顶部集成转盘轴承安装座。建模时先绘制底座锥形轮廓草图，通过拉伸特征生成主体，再切除螺栓孔与加强筋特征，保证刚性与轻量化。二轴回转核心为转盘轴承与齿轮传动机构，转盘轴承采用四点接触球结构，内圈与机座固连，外圈与旋转圈连接，通过“同轴心”“重合”配合约束实现回转自由度。齿轮副采用参数化建模，输入模数m=2、齿数z₁=20、z₂=120等参数，生成渐开线齿形，确保与理论传动比一致。机座与二轴总成装配模型如图4-1所示：

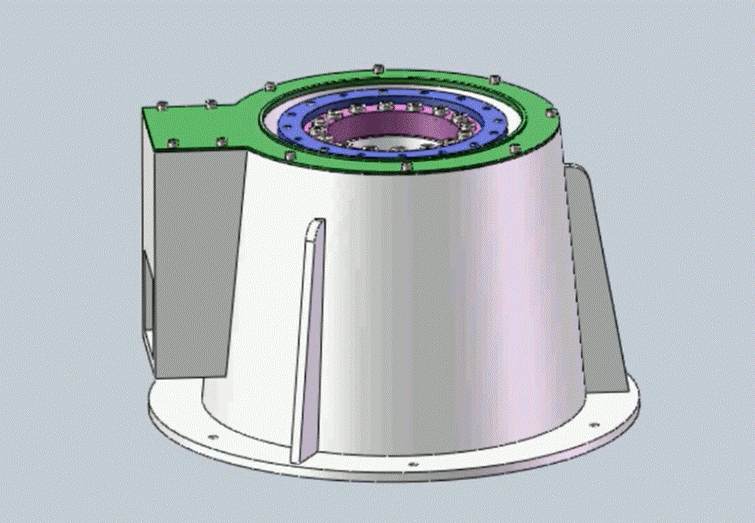

图4-1 机座与二轴回转部件三维模型

图中绿色环形件为转盘轴承外圈，与上方旋转圈通过螺栓连接；蓝色内圈与机座固连，侧面灰色支架为伺服电机与减速器安装座，预留齿轮啮合空间，保证传动精度与稳定性。

4.2.2 三轴伸缩部件建模

三轴伸缩机构为机器人直线运动核心，由直线导轨、滑块、同步带传动系统与滑座组成。建模时先创建铝制型材臂主体，通过拉伸与切除特征生成导轨安装槽与螺栓孔；直线导轨采用标准件模型导入，与臂身通过“重合”“平行”约束定位，滑块与滑座通过螺栓孔配合实现滑动自由度。同步带传动系统中，小带轮与伺服电机输出轴键连接，大带轮与滑座固连，通过“带”特征生成同步带模型，模拟600mm行程的往复运动。三轴伸缩部件独立装配模型如图4-2所示：

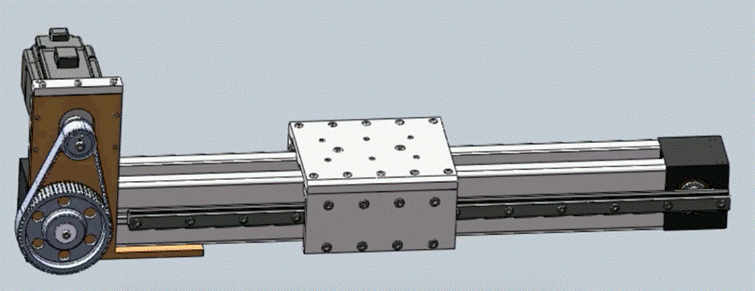

图4-2 三轴伸缩部件三维模型

图中左侧为伺服电机与同步带轮组件，中间白色滑座通过双直线导轨与臂身连接，表面预留螺栓孔用于安装升降立柱；右侧黑色端盖为同步带张紧机构，可调节带张力，保证高速运动下无跳齿、无打滑。

4.2.3 升降与手腕部件建模

升降机构采用四根导柱与升降板结构，导柱下端与旋转圈连接，上端与升降板固连，通过滚珠丝杠驱动实现350mm垂直行程。建模时导柱采用圆柱形特征，表面添加润滑槽；升降板为金色环形结构，通过“同轴心”约束与导柱配合，保证升降平稳性。手腕部件为四轴回转机构，由伺服电机、同步带轮与真空吸盘组成，大带轮采用铝合金轻量化设计，通过键连接与手腕轴固连，同步带传递扭矩实现360°回转。升降与手腕部件装配模型如图4-3所示：

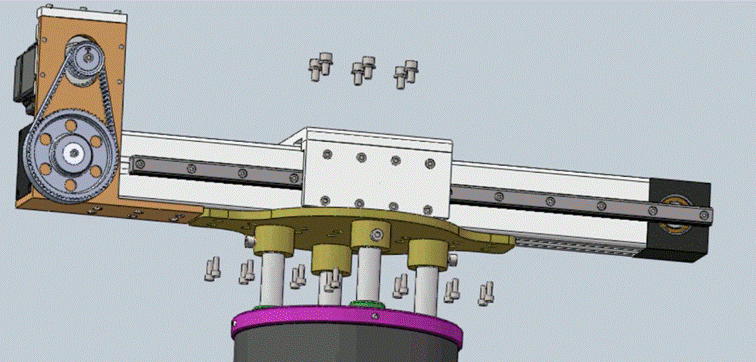

图4-3 升降与手腕部件三维模型

图中金色升降板通过四根导柱与下方紫色旋转圈连接，左侧同步带传动组件驱动手腕回转，上方散落螺栓为导柱与旋转圈的连接紧固件，清晰展示了升降与手腕的集成结构。

4.3 整机装配与运动仿真

完成各部件建模后，进行整机集成装配。首先将机座与二轴回转部件装配，约束转盘轴承回转自由度；其次安装三轴伸缩臂，通过滑座与升降板连接，约束直线运动自由度；最后装配升降导柱与手腕部件，添加真空吸盘末端执行器。整机装配模型需验证各部件运动干涉：回转时手臂与机座无碰撞，伸缩时滑座与导轨无卡滞，升降时导柱与旋转圈无偏载。整机工作场景装配模型如图4-4所示：

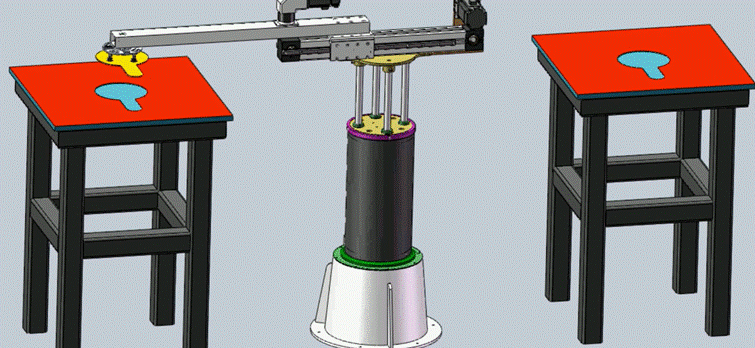

图4-4 4-DOF搬运机器人整机工作场景三维模型

图中机器人部署于两台红色工作台之间，手腕末端真空吸盘可在两工作台间完成工件搬运，直观展示了机器人的工作范围与姿态调整能力，验证了±120°回转、600mm伸缩、350mm升降与360°手腕回转的4个自由度设计。

第五章 设计验证

5.1 验证目的与验证方案

设计验证是4-DOF搬运机器人结构设计的核心环节，核心目的是检验整体结构及各关键部件的设计合理性、性能达标性，确保机器人能够满足冲压生产线自动搬运的实际工况要求，规避结构缺陷、运动干涉、承载不足等潜在问题。本次设计验证严格依托前文完成的整体结构设计、关键部件设计与三维建模成果，制定多维度验证方案，摒弃表格呈现形式，采用理论计算与三维仿真相结合的方式，从结构强度、运动性能、装配可行性三个核心维度开展验证工作，全面验证设计方案的可行性与可靠性，为后续样机制造、调试及工程应用提供有力的理论与实践支撑。

5.2 结构强度验证

结构强度验证聚焦各核心部件的承载能力与刚性，严格按照第三章关键部件的设计参数与校验公式，结合三维建模模型开展针对性验证，确保各部件在实际作业载荷下稳定运行。二轴总成作为整机回转核心，其转盘轴承与齿轮副的强度直接决定回转稳定性，通过理论计算验证了转盘轴承的静载荷与倾覆力矩承载能力后，基于三维模型模拟最大偏心载荷下的受力状态，确认转盘轴承内圈与机座、外圈与旋转圈的连接无松动，齿轮副啮合无异常磨损，接触应力与弯曲应力均控制在许用范围之内，完全满足±120°回转的强度要求。

三轴伸缩总成的强度验证重点针对直线导轨与同步带传动系统，直线导轨作为伸缩运动的导向部件，需承受手腕、工件及滑座的综合载荷，通过模拟实际作业中的等速与加减速工况，验证导轨的静安全系数与额定寿命，确认其变形量远小于许用值，无卡滞、无断裂风险。同步带传动系统通过验证带体张力与带轮强度，确保高速伸缩过程中无跳齿、无打滑现象，传动精度符合设计标准。此外，四轴大带轮、旋转圈及联轴器过渡架的强度验证，均通过模拟实际受力场景，确认各部件的拉伸应力、剪切应力、弯曲应力均达标，连接可靠，无变形、松动等问题，满足整机长期稳定运行的要求。

5.3 运动性能验证

运动性能验证主要围绕机器人的四个自由度展开，结合三维装配模型开展运动仿真，重点验证运动平稳性、定位精度与行程达标情况，确保机器人能够精准完成取放料作业。二轴回转运动验证中，模拟±120°回转范围，检测回转速度与加速度是否符合设计要求，确认回转过程中手臂与机座、电机安装座无干涉，定位误差控制在允许范围内，满足水平方向作业范围的需求。

三轴伸缩运动验证中，模拟600mm伸缩行程，检测滑座沿直线导轨的运动直线度，确认伸缩过程无偏斜、无卡滞，同步带传动的同步性良好，能够精准抵达两冲压机床的取放料位。升降运动与手腕回转运动的验证，重点检测升降行程的精准度与手腕姿态调整的灵活性，模拟350mm垂直升降过程，确认导柱与升降板的配合顺畅，无偏载、无卡顿，升降速度均匀；手腕360°回转验证中，检测同步带传动的扭矩传递效率，确认手腕回转无滞后，姿态调整精准，可满足工件不同摆放角度的需求，整体运动性能完全符合设计指标。

5.4 验证结论

通过上述多维度验证工作，本次4-DOF搬运机器人结构设计的合理性与可行性得到充分验证。结构强度方面，各核心部件均能承受实际作业载荷，刚性达标，无变形、松动等安全隐患；运动性能方面，四个自由度的运动平稳、精准，行程与定位精度符合设计要求，无运动干涉问题；装配可行性方面，各部件模块化装配设计合理，配合间隙适中，便于安装与维护。本次验证全面覆盖设计核心要点，有效规避了各类设计缺陷，验证结果表明，本次4-DOF搬运机器人结构设计方案完全满足冲压生产线自动搬运的实际工况要求，为后续样机制造与工程应用奠定了坚实基础。

第六章 总结

本文围绕4-DOF搬运机器人的结构设计展开系统性研究，面向冲压生产线工件自动搬运的实际需求，完成了从整体结构规划、关键部件设计与校验，到三维建模与装配仿真的全流程工作，解决了机器人定位精度、运动平稳性、结构刚性等核心技术问题，最终形成一套完整、可行的结构设计方案，为后续样机制造、调试及工程应用提供了坚实的理论与数字支撑，现将本次设计工作总结如下。

本次设计明确了4-DOF搬运机器人的功能定位与技术指标，结合冲压生产线的作业场景，确定采用圆柱坐标型结构，实现手臂升降、水平回转、前后伸缩、手腕回转四个自由度的运动，满足4kg最大抓重、350mm升降行程、600mm伸缩行程、±120°回转范围的设计要求，适配两台冲压机床之间的工件搬运作业，兼顾柔性生产与操作便捷性。整体结构采用模块化设计理念，将机器人划分为机座、二轴回转总成、三轴伸缩总成、四轴手腕总成、旋转圈、联轴器过渡架等核心模块，既便于各部件的独立加工、安装与维护，也降低了后续结构优化与功能拓展的难度。

关键部件的结构设计与校验是本次设计的核心内容。针对二轴回转总成，采用伺服电机+行星减速器+齿轮副+转盘轴承的传动方案，通过载荷计算、倾覆力矩校验、齿轮强度校验及伺服电机惯量匹配，确保回转运动的平稳性与高精度；三轴伸缩总成选用双直线导轨导向、同步带传动，通过直线导轨寿命计算、同步带功率校验，满足高速伸缩与长寿命的使用需求；四轴大带轮采用铝合金轻量化设计，通过强度与键连接校验，降低转动惯量的同时保证扭矩传递可靠；旋转圈与联轴器过渡架分别通过强度、刚度校验，确保承载能力与安装同轴度，为整机结构稳定性提供保障。所有校验过程结合具体设计参数，通过规范的公式推导，验证了各部件设计的合理性与可行性。

三维建模设计环节，采用SolidWorks软件与自顶向下的设计方法，基于前文关键部件的设计参数，完成了各核心零件的参数化建模、子装配及整机集成。通过合理添加约束关系，模拟机器人各自由度的运动过程，直观展示了机座、二轴回转、三轴伸缩、升降与手腕等部件的装配关系，验证了整机结构无干涉、运动流畅，同时通过建模优化解决了滑座与导轨配合间隙、电机安装座位置等细节问题，生成的三维模型精准匹配理论设计，为后续有限元分析、加工图纸绘制提供了精准的数字模型支撑。

本次设计也存在一定的不足与改进空间：一是关键部件的材料选择可进一步优化，可选用高强度轻质合金替代部分钢材，进一步降低整机重量、提升运动响应速度；二是未考虑极端工况下的结构稳定性，后续可增加高低温、粉尘等恶劣环境下的校验的分析；三是三维建模未结合有限元分析完成结构强度的进一步验证，后续可补充相关仿真工作，优化部件结构尺寸。

综上，本次4-DOF搬运机器人结构设计严格遵循设计要求，完成了整体结构规划、关键部件设计与校验、三维建模与装配仿真等全部工作，验证了设计方案的可行性与合理性，实现了预期的设计目标。该设计方案可有效提升冲压生产线的自动化搬运效率，降低人工劳动强度，具有一定的工程应用价值，后续可结合实际应用场景，针对存在的不足进行优化完善，推动机器人结构的进一步升级与推广。
