前言

• 上一期我们在【模仿学习+强化学习】BC+PPO：基于A* 专家行为克隆下的无地图雷达导航探索 提到过，当今比较火热的几个方向就有Diffusion相关的生成式模型，于是便有了本系列
• 本系列我们将从生成式模型的基础 VAE 开始，再到生成式模型的鼻祖 DDPM，再到 Diffusion Policy、Flow Matching 等一系列的算法解读与说明，我们会配合论文以及源码进行说明

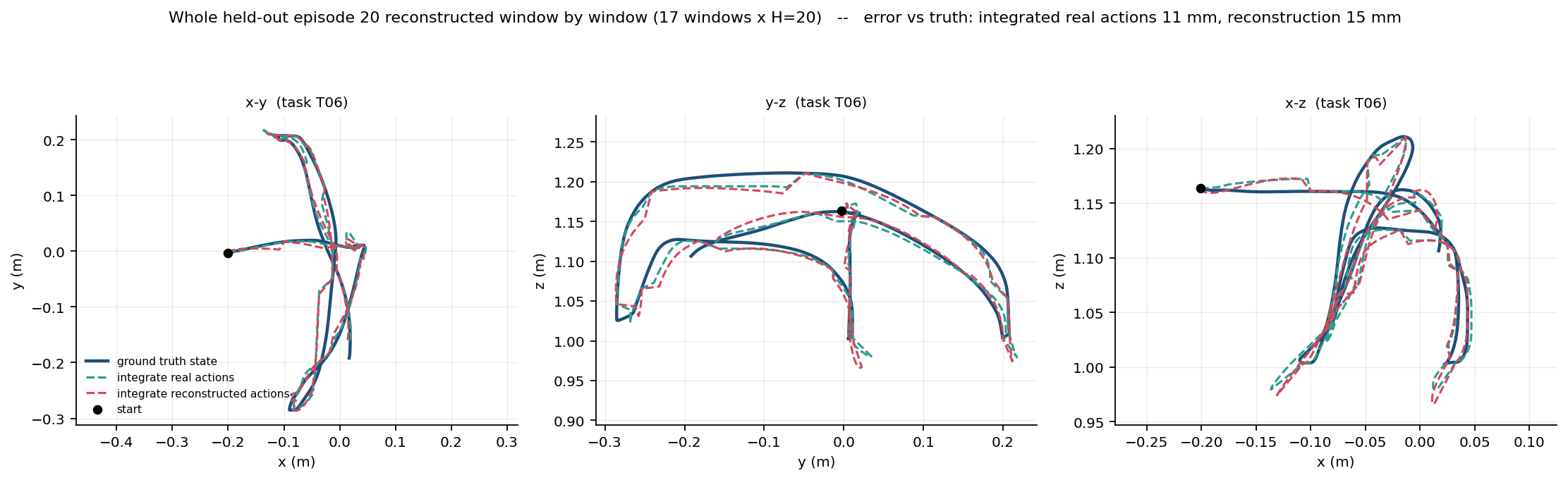

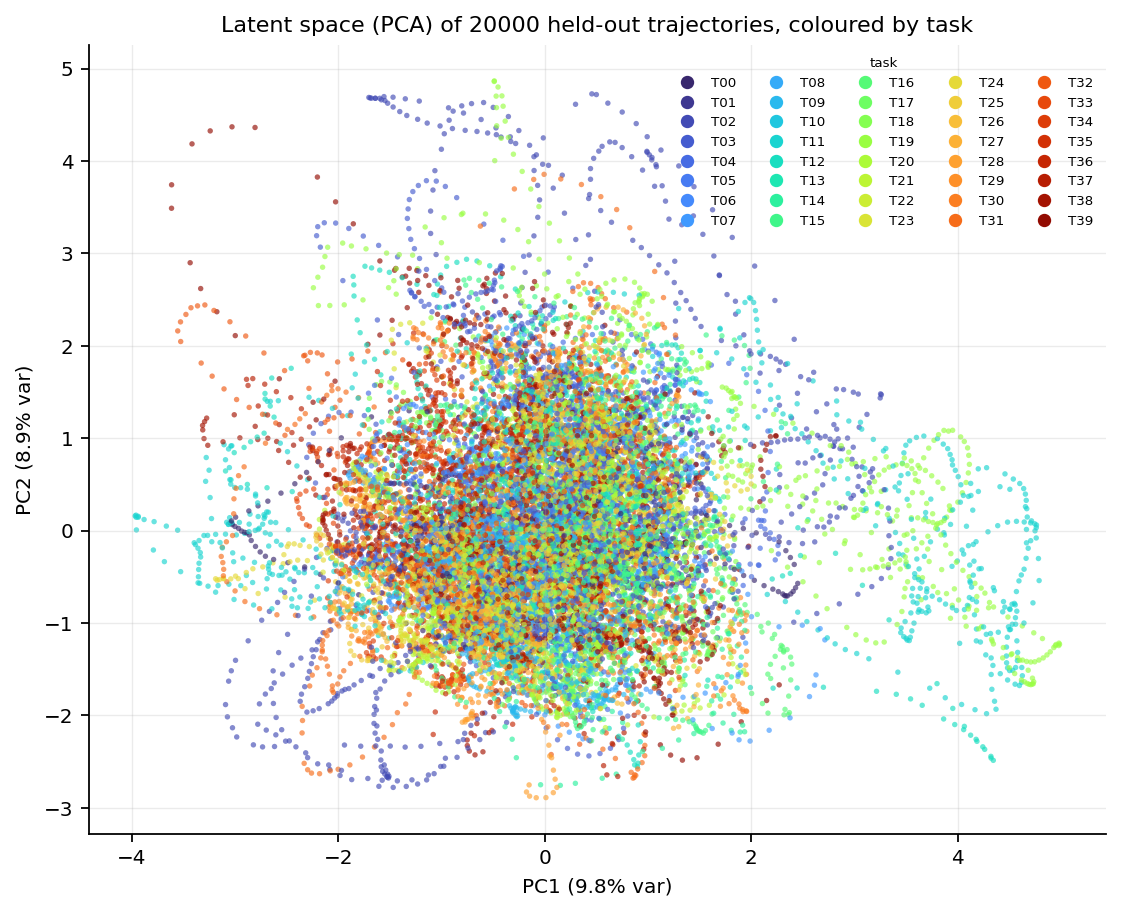

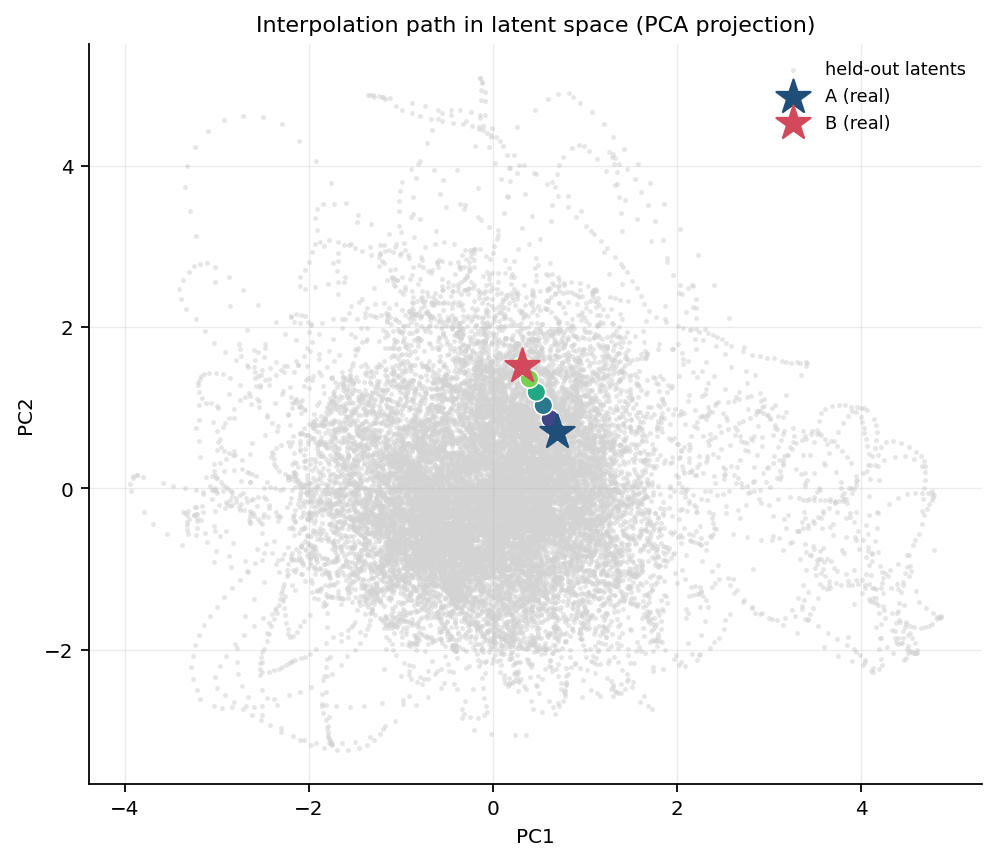

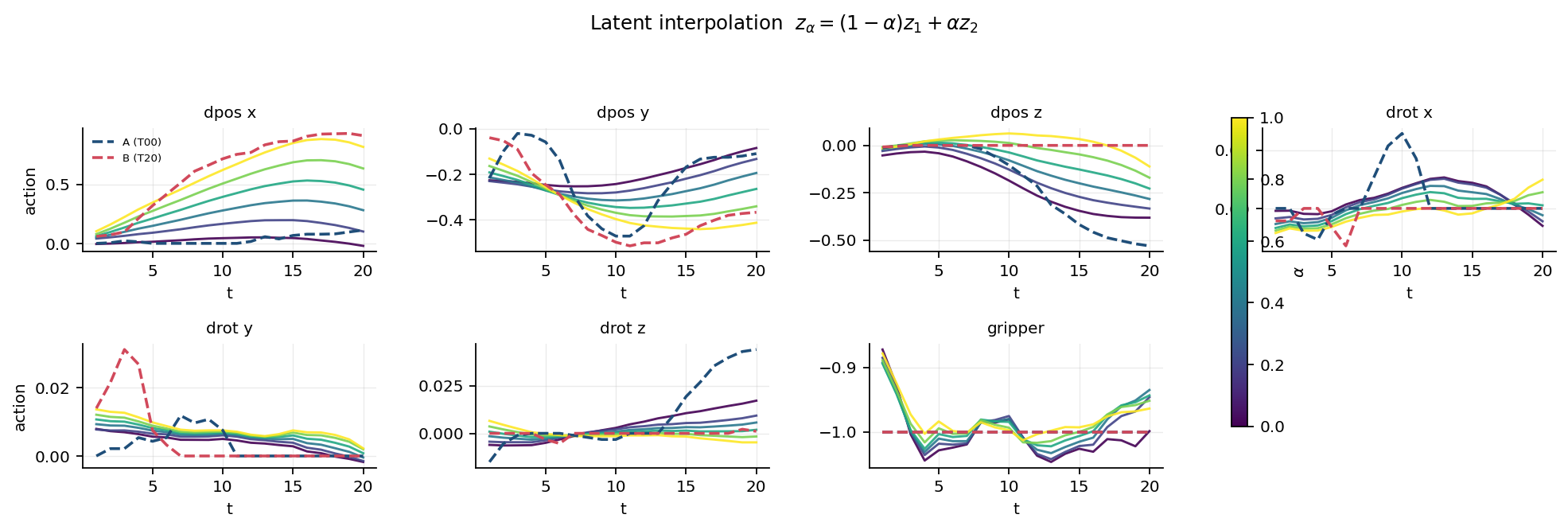

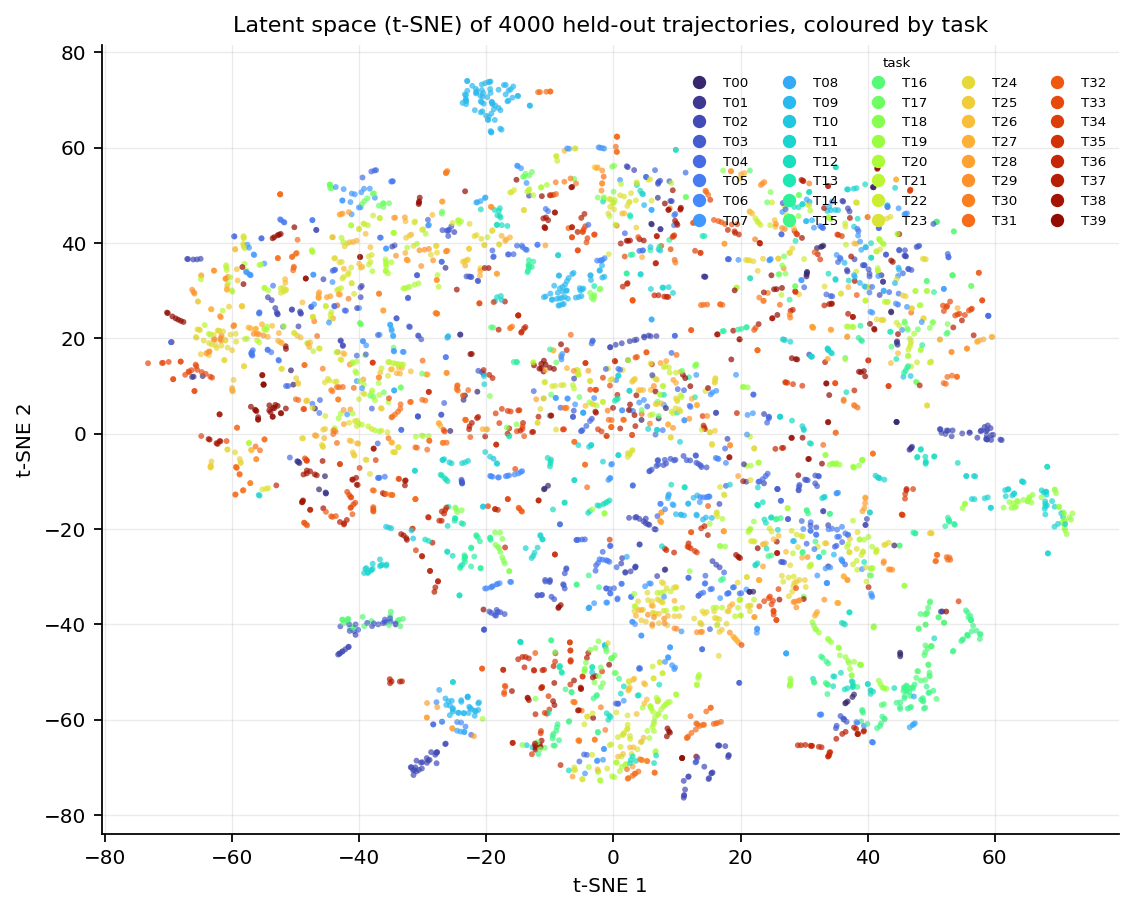

• 本文将使用 LIBERO 机器人操作数据集，分别从轨迹重构、潜空间可视化、随机生成、潜空间插值四个方面验证 VAE

---

---

1 生成式模型

1-1 什么是生成式模型

• 机器学习模型按建模对象可以分成两类，这个划分几乎决定了模型能做什么、不能做什么
  • 判别模型（Discriminative Model）直接建模条件概率 $p(y\mid x)$，输入 $x$ 得到标签 $y$，它关心的是决策边界在哪
  • 生成模型（Generative Model）建模数据本身的分布 $p(x)$，它关心的是数据长什么样
• 两者的优化目标写成最大似然的形式，差别一目了然

$$\text{判别模型：}{\theta }^{\star }=\arg \underset{\theta }{\max }\sum _{i=1}^N\log p_{\theta }(y_i\mid x_i)$$

$$\text{生成模型：}{\theta }^{\star }=\arg \underset{\theta }{\max }\sum _{i=1}^N\log p_{\theta }(x_i)$$

• 一旦手里有了 $p_{\theta }(x)$，"生成一个新样本"这件事就变成了从分布里采样

$$x_{\text{new}}\sim p_{\theta }(x)$$

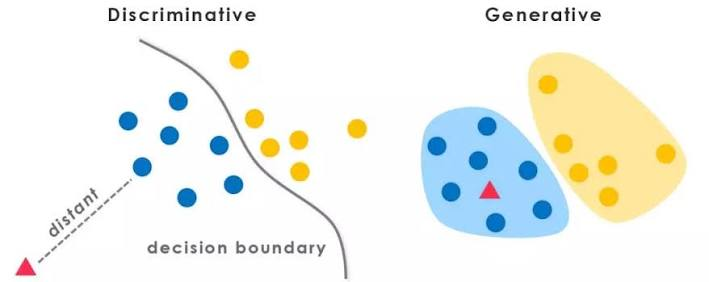

说人话：判别模型学的是"怎么把东西分开"，生成模型学的是"东西本身长什么样"。学会后者之后，我们就能照着学到的那套"长相"，造一个原来不存在的新样本出来。

• 这两个模型的能力差异，落到具体任务上非常直观

能力	判别模型	生成模型
分类 / 回归	支持，这是主场	需要绕道，通常不如判别模型直接
生成新样本	做不到	支持，这是主场
估计 $p(x)$	不建模	支持
检测异常样本	要靠阈值凑	天然支持，低概率即异常
数据补全 / 去噪	要专门设计	天然支持，在条件分布下采样

• 我们这里的"生成"是概率意义上的生成，不是"复制训练集里的某一条"
• 一个只会在训练样本之间做插值、甚至直接背下训练集的模型，不能算学会了分布
• 判断标准是：从模型里采样出来的东西，放进真实数据里应当分辨不出来

1-2 核心思想

• 生成模型的核心思想只有一句话：用一个参数化的分布去逼近真实数据分布
  • 真实数据分布 $p_{\text{data}}(x)$ 是未知的，我们手上只有从它里面抽出来的有限个样本 { x 1 , x 2 , … , x N } \{x_1, x_2, \dots, x_N\} {x1​,x2​,…,xN​}
  • 我们要构造一个带参数 $\theta$ 的分布 $p_{\theta }(x)$，让它在这些样本上"看起来"和 $p_{\text{data}}$ 一样
• "看起来一样"最常用的度量是最大似然（MLE，Maximum Likelihood Estimation）

$${\theta }^{\star }=\arg \underset{\theta }{\max }\prod _{i=1}^N{p}_{\theta }(x_i)=\arg \underset{\theta }{\max }\sum _{i=1}^N\log p_{\theta }(x_i)$$

• 取对数不改变极值点，但把连乘变成连加，数值上稳定得多
• 条件生成把 $p(x)$ 换成 $p(x\mid c)$，$c$ 是条件，可以是文本、图像、任务指令

$${\theta }^{\star }=\arg \underset{\theta }{\max }\sum _{i=1}^N\log p_{\theta }(x_i\mid c_i)$$

• 举个例子：让模型根据任务指令 $c=\text{"把杯子放到盘子上"}$ 生成一段动作轨迹 $x$，建模的对象就是 $p(x\mid c)$
  • 难点在于 $p_{\theta }(x)$ 必须是一个"合法的概率分布"，它的积分为 1，这个约束并不好直接施加在神经网络上

说人话：为了构造这个参数化的分布，使用最大似然去衡量这个分布对真实样本的准确性，我们需要建模对象 $p(x\mid c)$，而通常我们使用神经网络来处理这个问题，但是神经网络训练出来的 $p(x\mid c)$ 可能不一定满足积分为 1，因此有了下面几个方法

• 各流派的分歧，全在于怎么表示 $p_{\theta }(x)$

路线	怎么表示 $p_{\theta }(x)$	代表方法
隐变量模型	引入潜变量 $z$，对 $z$ 积分得到 $p(x)=\int p_{\theta }(x\mid z)p(z)dz$	变分自编码器
对抗博弈	不显式写 $p_{\theta }(x)$，用一个判别器间接逼它	生成对抗网络
自回归分解	用链式法则拆成 $p(x)={\prod }_t{p}_{\theta }(x_t\mid x_{<t})$	生成式预训练变换器
扩散去噪	学一个从噪声逐步还原数据的过程，反向过程即采样	去噪扩散概率模型

• 这一期我们走第一条路线，因为它最接近"概率"这两个字的字面含义，也最容易看清生成模型与自编码器的分界

1-3 常用的算法

• 生成模型的家族谱系大致如下

• 上面这张图同时也是缩写对照表，后文一律只用缩写，不再重复展开

• 这几个家族在"生成质量"、“训练稳定性”、"采样速度"三个维度上各有取舍

方法	生成质量	训练稳定性	采样速度	是否能算似然
VAE	偏模糊	稳定，单阶段	一次前向，极快	有下界
GAN	锐利	差，易崩	一次前向，极快	没有
自回归	高	稳定	逐 token，慢	精确
DDPM	最高	稳定	几十到上千步，慢	有下界

• 这一期的 VAE 在生成质量上确实不如后面的 DDPM，但它有两个别人替代不了的价值
  • 它的潜空间是连续、可插值的，这一点在机器人领域比"图像清不清晰"重要得多
  • 它的训练目标是可解释的，重构项与正则项各管一件事，出了问题能定位到是哪一项
• 换句话说，VAE 不是一个会被淘汰的过渡方案，它是后面所有隐变量生成模型的地基

1-4 生成式模型与VLA、具身智能

• VLA（Vision-Language-Action，视觉-语言-动作）模型要解决的是"看懂指令、看懂画面、输出动作"这一整条链路，其中输出动作那一段，本质上是一个生成问题
• 为什么不能把动作预测当成普通的回归问题？关键在动作分布是多峰的
• 举个例子：机械臂前方有一个障碍物，绕左边和绕右边都能完成任务
  • 两条轨迹都是正确的，动作分布上就出现了两个峰
  • 如果用 MSE（Mean Squared Error，均方误差）去训一个回归网络，模型会输出两峰之间的平均值
  • 而平均值恰好是"从正中间撞上去"，它不是任何一个峰，是一条根本不能执行的轨迹
• 这不是调参能解决的问题，是目标函数本身的性质：MSE 的极小值点是条件均值，而我们要的是分布的一个样本

动作建模方式	输出	多峰分布下的行为
确定性回归 + MSE	单个动作	输出两峰平均，撞上障碍物
混合密度网络	若干高斯	能表达多峰，但峰数要预先定
隐变量生成模型（VAE）	从一个潜变量解码	采样到哪个峰就执行哪个峰
扩散模型（Diffusion Policy）	从噪声迭代去噪	采样到哪个峰就执行哪个峰

• 这正是 Diffusion Policy 这一类工作把"动作预测"重新表述成"条件生成"的原因
• 而要想真正读懂 Diffusion Policy 的损失函数、为什么它能采样、为什么潜空间/噪声空间是可插值的，最省事的入口就是 VAE
• 本期我们就用一套真实可跑的实验把这条路走一遍，选用的载体不是图像，而是机器人动作轨迹
  • 数据用 LIBERO 数据集的 state / action，完全不使用视觉输入
  • 把连续动作序列切成固定长度窗口，当成 VAE 的建模对象
  • 用四个实验分别回答：能不能重构、潜空间有没有结构、能不能凭空采样、潜空间能不能插值

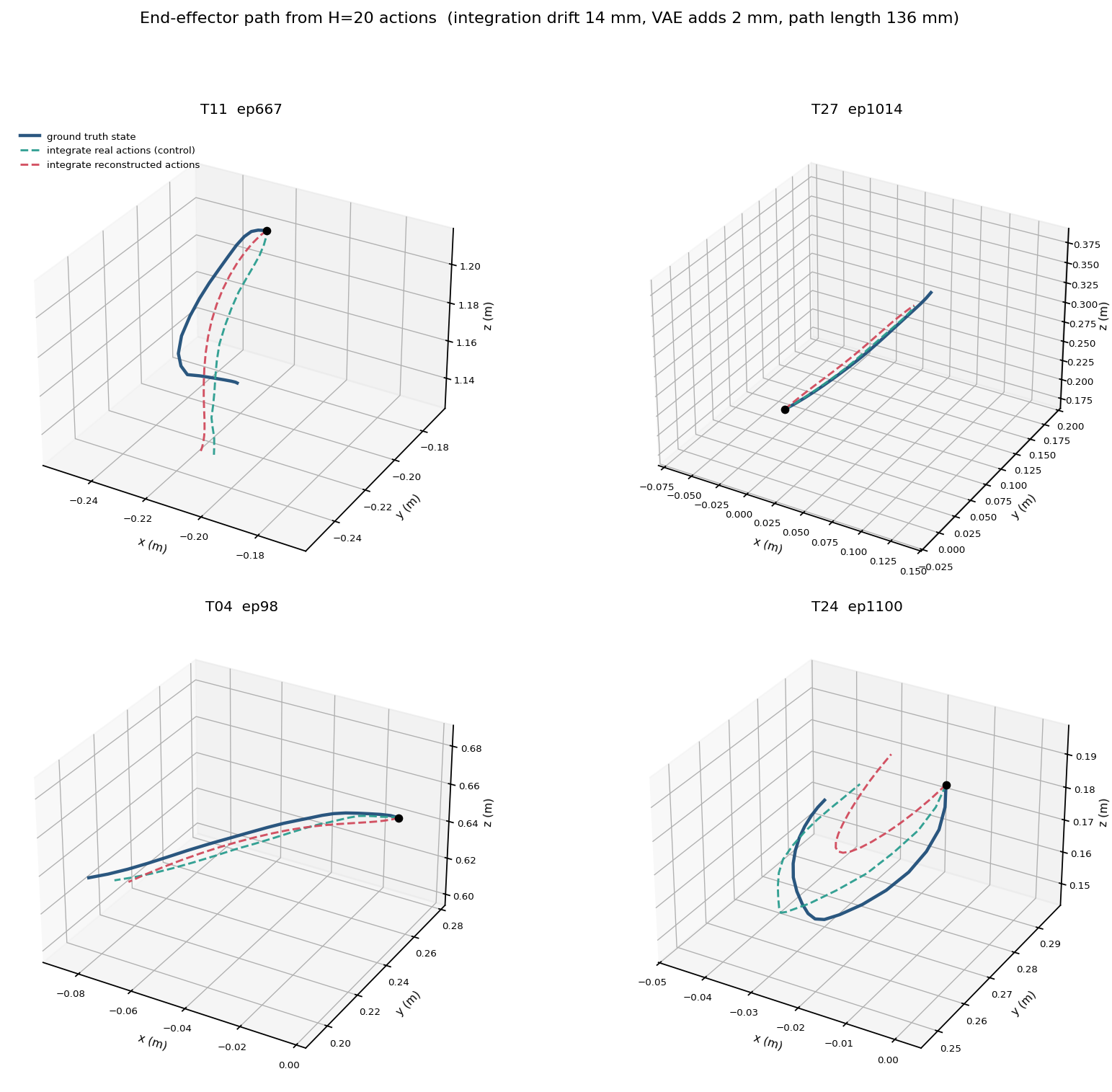

  • 最后把动作再积分回笛卡尔空间，看看机械臂末端到底走出了什么形状
• 这四个实验合起来，回答一个问题：VAE 为什么是生成模型，而不是一个自编码器

---

2 AE

2-1 介绍

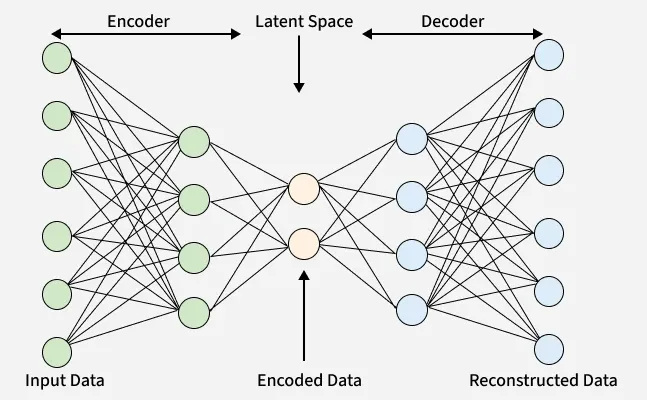

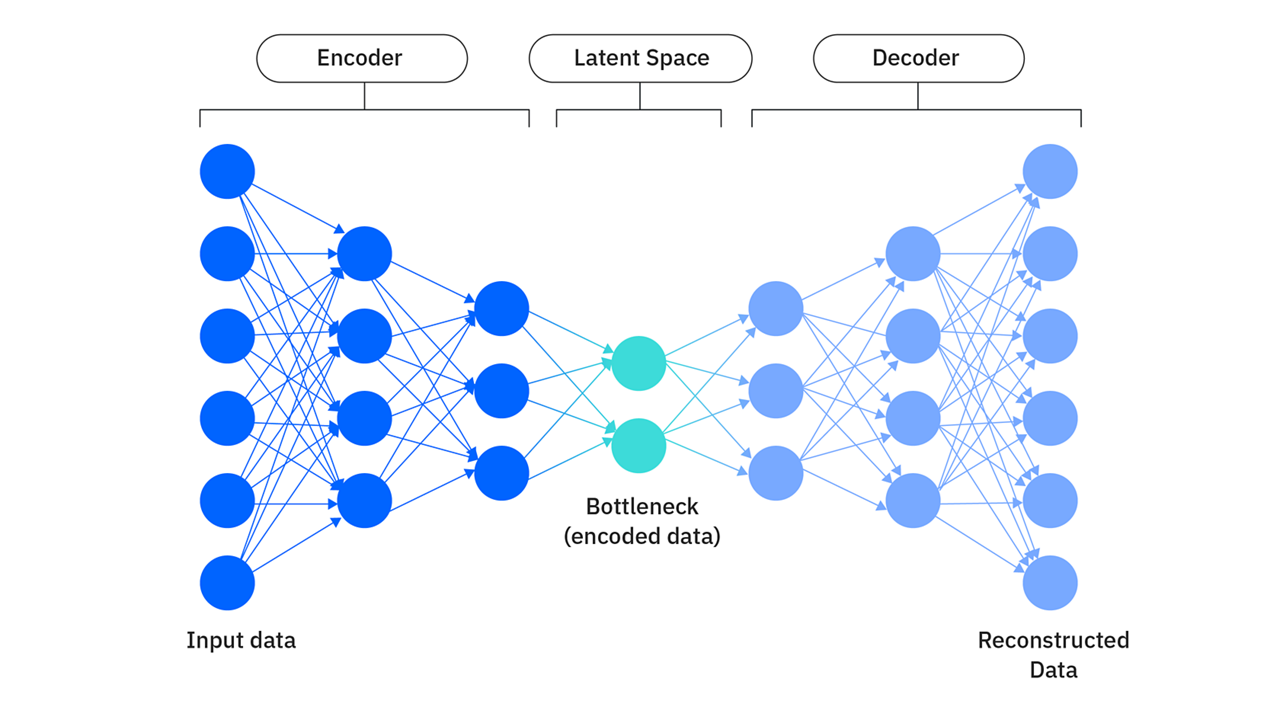

• AE（Autoencoder，自编码器）是最简单的一类"编码-解码"结构，它的目标非常朴素：让输出等于输入

说人话：AE 是两个网络拼起来的一台机器，编码器负责把数据压成一段摘要，解码器负责照着摘要把数据复原；训练时两个网络一起调，目标是复原出来的尽量贴合原来的数据。生成的时候只用得上解码器——给它一段摘要，它就吐出一条数据。

• 结构上由两部分组成，中间夹一个维度远小于输入的低维向量

$$z=f_{\theta }(x),\hat{x}=g_{\varphi }(z)$$

• 以防你忘记：
  • $x$：输入，比如一条 140 维的动作轨迹
  • $z$：潜变量（latent variable），编码器输出的低维表示，比如 16 维
  • $\hat{x}$：重构结果，维度与 $x$ 相同
  • $f_{\theta }$：编码器（Encoder），参数为 $\theta$
  • $g_{\varphi }$：解码器（Decoder），参数为 $\varphi$
• 训练目标就是让 $\hat{x}$ 尽量等于 $x$

$$\underset{\theta ,\varphi }{\min }\sum _{i=1}^N\Vert x_i-g_{\varphi }(f_{\theta }(x_i)){\Vert }^2$$

注意这里没有标签，$x$ 自己既是输入又是监督信号，属于自监督学习

• 一个最小可跑的 AE，二十行就能写完

import numpy as np
import torch
import torch.nn as nn

# 先用一族正弦曲线合成 4000 条 (H=20, D=7) 的动作轨迹，
# 这样这一章的代码不依赖任何数据集，复制出去就能跑
rng = np.random.default_rng(0)
H, D, N = 20, 7, 4000
t = np.linspace(0, 1, H)[None, :, None]              # (1, H, 1)
amp = rng.uniform(0.3, 1.0, size=(N, 1, D))
freq = rng.uniform(1.0, 3.0, size=(N, 1, D))
phase = rng.uniform(0, 2 * np.pi, size=(N, 1, D))
traj = amp * np.sin(2 * np.pi * freq * t + phase)    # (N, H, D)

X = traj.reshape(N, -1).astype(np.float32)           # (N, 140)，拉平
print(X.shape)                                       # (4000, 140)


class AE(nn.Module):
    def __init__(self, in_dim=140, hidden=64, latent=16):
        super().__init__()
        self.encoder = nn.Sequential(
            nn.Linear(in_dim, hidden), nn.ReLU(),
            nn.Linear(hidden, latent),                       # 压到 16 维
        )
        self.decoder = nn.Sequential(
            nn.Linear(latent, hidden), nn.ReLU(),
            nn.Linear(hidden, in_dim),                       # 还原回 140 维
        )

    def forward(self, x):
        z = self.encoder(x)
        return self.decoder(z), z


ae = AE()
opt = torch.optim.Adam(ae.parameters(), lr=1e-3)
xb = torch.from_numpy(X)

for step in range(2000):
    x_hat, _ = ae(xb)
    loss = nn.functional.mse_loss(x_hat, xb)
    opt.zero_grad(); loss.backward(); opt.step()
    if step % 500 == 0:
        print(f"step {step:4d}  mse {loss.item():.5f}")

• 上面 traj.reshape(N, -1) 这一步就是后面反复出现的"拉平"操作，(N, 20, 7) 变成 (N, 140)
• 反过来 x_hat.reshape(-1, H, D) 就还原成"20 步、每步 7 维"的动作序列
• 反复用到的切片写法还有这几种，语义完全不同，别混

a = traj[0]              # (20, 7)，一条完整的轨迹
a[:, :3]                 # (20, 3)，每一步的前三维，即末端位移增量 dpos
a[:, 3:6]                # (20, 3)，中间三维，即末端姿态增量 drot
a[:, 6]                  # (20,)，最后一维，夹爪开合，切片后维度被压掉
a[:, 6:7]                # (20, 1)，用冒号保住这一维，不压缩
a[0]                     # (7,)，第 0 步的动作
a[:, 0]                  # (20,)，所有步的第 0 维

• 注意 a[:, 6] 与 a[:, 6:7] 的区别：前者把最后一维压掉了，形状从 (20, 7) 变成 (20,)，再想拼回去就得用 a[:, None] 补一维
• 这个坑在拼接多路特征时非常常见，后面第 3 章划分 mu 与 logvar 时还会再遇到一次

说人话：AE 就是"先把东西压缩成一小段摘要，再照着摘要把它复述出来"。中间那段摘要就是潜变量，压缩得越狠，摘要里留下的就越只是最关键的骨架。

2-2 应用场景

• AE 本身很少作为最终产品，但它是很多实用方法的内核

场景	做法	依赖 AE 的哪一部分
数据压缩	只传潜变量，接收端解码	编码器 + 解码器
降维可视化	把潜变量降到二维画散点	只用编码器
去噪	输入加噪样本，监督信号用干净样本	编码器 + 解码器
异常检测	重构误差大的样本判为异常	重构误差本身
特征预训练	用编码器初始化下游网络	只用编码器
缺失补全	只对缺失位置算重构损失	重构损失的位置加权

• 在机器人领域，AE 最常见的用法是把高维观测压成低维状态，再用这个低维状态做控制或规划
• 但要注意：这种用法只用到编码器，用的是 AE 的降维能力，而不是生成能力

2-3 Encoder / Decoder

• 编码器把输入映射到潜空间，解码器把潜空间映射回输入空间

$$f_{\theta }:{\mathbb{R}}^{d_x}\to {\mathbb{R}}^{d_z},g_{\varphi }:{\mathbb{R}}^{d_z}\to {\mathbb{R}}^{d_x}$$

• 在我们的轨迹任务里，$d_x=140$，$d_z=16$，压缩比接近 9 比 1
  • 两个网络通常用对称的 MLP（Multi-Layer Perceptron，多层感知机），但不要求对称，可以各自独立设计
  • 具体到代码，编码器与解码器都是两层线性加 ReLU（Rectified Linear Unit，修正线性单元）
• 有一处工程细节值得单独说：解码器的最后一层不加激活函数
  • 因为动作是连续的、有正有负的实数，加了 ReLU 会把负动作全部截成 0
  • 编码器则相反，中间层必须加非线性，否则两层线性叠起来还是一个线性映射，压缩能力退化成 PCA（Principal Component Analysis，主成分分析）
  • PCA我们在【玩转VLA具身智能机械臂】（四）：点云分割与 OBB 夹取——从 PCA 失效到主动扫描 的2-3提到过

# 对应对上文的 f_theta 与 g_phi
class Encoder(nn.Module):
    def __init__(self, in_dim=140, hidden=64, latent=16):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(in_dim, hidden), nn.ReLU(),        # 中间层必须有非线性
            nn.Linear(hidden, latent),
        )

    def forward(self, x):
        return self.net(x)


class Decoder(nn.Module):
    def __init__(self, latent=16, hidden=64, out_dim=140):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(latent, hidden), nn.ReLU(),
            nn.Linear(hidden, out_dim),                  # 最后一层不加激活
        )

    def forward(self, z):
        return self.net(z)

• 这里要强调一个容易被忽略的性质：AE 的编码是确定性的
  • 同一个输入 $x$，无论编码多少次，得到的 $z$ 一模一样，没有任何随机性
  • 这个性质在第 2-7 节会变成 AE 生成能力的致命伤

2-4 Latent Space（潜空间）

• 潜空间就是所有可能的 $z$ 构成的 $d_z$ 维空间，它是 AE 对数据的一种内部坐标系
• 为什么要在意它？因为生成模型的所有操作都在这个空间里发生
• 一个 16 维的 z 我们没法直接看，但可以切出前两维画散点图，这是唯一能肉眼观察潜空间的手段

with torch.no_grad():
    Z = ae.encoder(xb).numpy()          # (4000, 16)

pca_x, pca_y = Z[:, 0], Z[:, 1]         # 切片取前两维，降成二维散点
# 更规范的做法是先做 PCA 再取前两维，见第 4 章的潜空间实验

• 切片的语义在这里很关键：Z[:, 0] 取的是所有样本的第 0 维，Z[0, :] 取的是第 0 个样本的所有维
  • 前者是"某一维潜变量在数据集上的取值分布"，后者是"某一条轨迹的潜编码"，两个完全不同的东西
  • 如果这 16 维里有一维对重构几乎没有贡献，它在潜空间里就会退化成一个常数，Z[:, k] 切出来是一条水平线
• 这个现象叫维度塌缩，第 3-9 节会看到它在 VAE 里同样存在，而且更隐蔽

说人话：潜空间就是 AE 给自己建的一套"坐标系"。原本 140 个数字描述一条轨迹，现在用 16 个数字描述，这 16 个数字就是这条轨迹在这套坐标系里的坐标。

2-5 Reconstruction Loss

• 最常用的重构损失是 MSE，也就是逐元素的平方误差求和

$${\mathcal{L}}_{\text{recon}}=\Vert x-\hat{x}{\Vert }^2=\sum _{j=1}^{d_x}(x_j-{\hat{x}}_j{)}^2$$

• 它可以从概率角度解释：假设 $p_{\theta }(x\mid z)$ 是各维独立的高斯分布，且方差固定，那么负对数似然就是 MSE

$$-\log p_{\theta }(x\mid z)=\frac{1}{2{\sigma }^2}\Vert x-\hat{x}{\Vert }^2+\text{const}$$

• 也就是说，用 MSE 训 AE，等价于在做一个固定方差的高斯极大似然
• 如果数据是二值的，比如黑白像素，独立高斯的假设就不对了，应该换成 Bernoulli 分布，损失相应变成二元交叉熵

数据类型	似然假设	损失函数	常见用途
连续实数	高斯，方差固定	MSE	动作、坐标、图像回归
连续实数	高斯，方差可学	高斯负对数似然	需要模型自己权衡各维
二值	Bernoulli	二元交叉熵	黑白图像、掩码
计数	Poisson	泊松负对数似然	脉冲计数、点云点数

• 有一处细节必须说清楚：MSE 要在哪些维度上求平均、在哪些维度上求和，不是随意的
• 我们的实现是在 140 个输出维度上求和，再对 batch 求平均

# x_hat 与 x 的形状都是 (B, 140)
rec = nn.functional.mse_loss(x_hat, x, reduction="none").sum(dim=-1).mean()
#                                                        ^^^^^^^^^^^ 在 140 维上求和
#                                                                    ^^^^^^ 对 batch 求平均

• 之所以在 140 维上求和而不是求平均，是为了让两项损失的量纲可比（见第 3-7 节）
• 这里提前用到了 KL（Kullback-Leibler divergence，KL 散度）这一项，它的作用是把潜空间往先验上拉，具体推导在第 3-6 节
• 如果这里写成 .mean(dim=-1)，重构项会被缩小 140 倍，正则项就会在整个损失里占据压倒性地位，模型直接塌缩

2-6 AE为什么可以降维

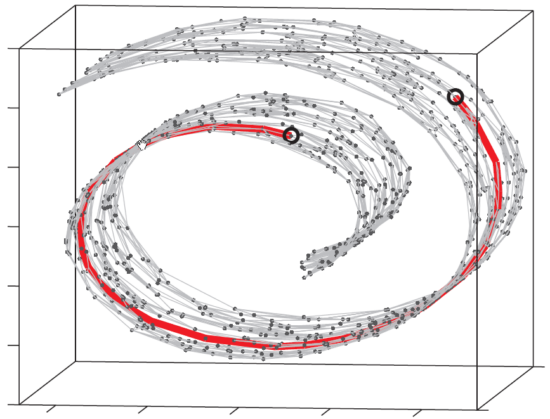

• 核心假设是流形假设：虽然数据住在 140 维空间里，但它们实际上只分布在一个低维曲面上
  • 140 维空间里随便取一个点，几乎一定不是合法动作轨迹，因为相邻两步的动作必须连续、各维之间还有物理约束
  • 真正合法的轨迹集合，其内在维度远小于 140
• 编码器的任务就是把这个低维曲面参数化，$z$ 是曲面上的一组合适坐标
  • 在最简单的情形下，这个结论可以写得很干净
• 如果编码器和解码器都是线性的，并且用 MSE 训练，那么 AE 学到的子空间与 PCA 张成的子空间一致
  • 设 $Z=XW$，$W$ 是 $d_x\times d_z$ 的投影矩阵
  • 重构是 $\hat{X}=Z{W}^{\top }=XW{W}^{\top }$
  • 最小化 $\Vert X-XW{W}^{\top }{\Vert }_F^2$ 的解，正是取 $X$ 的前 $d_z$ 个主成分
• 这就解释了一件事：不做非线性的话，AE 就只是 PCA
  • 反过来说，AE 相对 PCA 的全部优势，都来自中间那几层非线性激活
• 举个数：同样压到 16 维，线性 PCA 的重构 $R^2$ 是 0.957，非线性 AE 是 0.974，多出来的这 1.7 个点就是非线性的贡献
  • 作为对照，$\beta =1$ 的 VAE 只有 0.948，比 PCA 还低。这也正常：VAE 额外背着一项 KL，是拿重构精度去换潜空间的规整（第 3-7 节）

说人话：140 维听起来很大，但真正合法的动作轨迹只占其中很小很小的一块。AE 干的事就是找出这块"合法区域"，然后用 16 个坐标把它标出来。

2-7 AE为什么不能很好地生成

2-7-1 分析

• 这是全篇最关键的一节，因为它解释了 VAE 存在的全部理由
• AE 的训练目标里，只有"让 $\hat{x}$ 接近 $x$"这一条，它从来没要求潜空间本身有什么形状
• 于是训练完之后，潜空间会变成一个很怪的样子
  • 训练样本的编码点 $z_i$ 密密麻麻地贴在某个曲面上
  • 但这些点之间是空的，没有任何约束，解码器在那里没被训练过
  • 更糟的是，这些点可能分布得极不均匀，有的区域挤成一团，有的区域稀稀拉拉
• 这带来一个直接后果：从潜空间随便采一个点解码，得到的多半是垃圾

2-7-2 验证

• 我们可以直接跑一段代码验证，用第 2-1 节训好的 ae

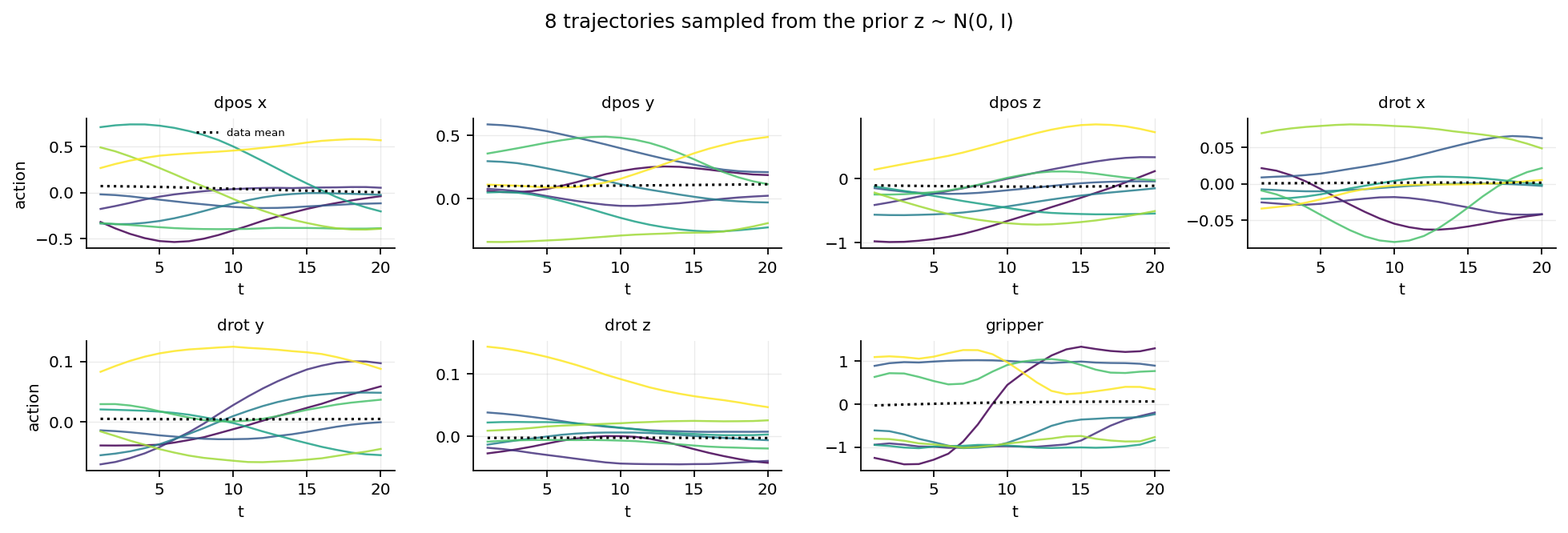

with torch.no_grad():
    z_rand = torch.randn(8, 16)                    # 直接按 N(0, I) 采样
    x_rand = ae.decoder(z_rand).numpy().reshape(8, H, D)

print("AE 采样的动作幅度  :", np.abs(x_rand).std())
print("真实数据的动作幅度  :", np.abs(traj).std())

• 在合成数据上跑这段代码，两个数字会差出一个量级，采样出来的"轨迹"要么幅度爆炸，要么塌成一条直线
• 原因很直白：AE 没有定义过 $p(z)$
  • 训练完之后，潜空间上的点确实有一个分布，但那是训练样本的编码点堆出来的经验分布
  • 这个分布既没有解析形式，也没有被任何一项损失约束过
  • 我们甚至不知道它是不是高斯的，更不知道它的均值和方差
• 所以 AE 想生成，只能退而求其次，去潜空间里插值，或者用训练集的编码点拟合一个分布再采样，两步走、还不可靠
• 还有一个隐性的问题：AE 的潜空间是不连续的
  • 编码器是一般的非线性函数，它没有理由把相邻的 $x$ 映射到相邻的 $z$
  • 两个语义上很像的轨迹，编码点可能隔得很远；反过来，两个编码点很近，中间解码出来可能是完全无意义的动作
• 把这几条放在一起，AE 的三处硬伤就很清楚了

问题	具体表现	根因
没有先验	不知道该从哪里采样	损失里没有 $p(z)$ 这一项
潜空间有空洞	采样点落在未训练区域，解码出垃圾	只约束了离散的编码点，没约束点与点之间
潜空间不连续	相邻 $z$ 解码出的轨迹可能突变	编码器无平滑性约束

2-7-3 解决方法

• 那怎么办？思路很自然：给潜空间加约束，逼它长得像一个我们能采样的分布
  • 最省事的选择就是标准正态分布 $p(z)=\mathcal{N}(0,I)$，因为它好采样、有解析形式、还是各维独立的
  • 但"加约束"具体怎么加？如果只是加一项 $\Vert z{\Vert }^2$ 的正则，那还是只约束了单个点，点与点之间的空洞依然存在
• 真正的解法是把编码从"一个点"换成"一个分布"，这就是 VAE

说人话：AE 把每条数据在潜空间里钉了一个钉子，但它不管钉子之间的空地。我们从空地上随便取一个点，解码器根本没见过这种输入，输出的自然是垃圾。VAE 要做的事，就是把这些钉子换成一片连续的"云雾"，让整片区域都有定义。

---

3 VAE

3-1 介绍

• VAE（Variational Autoencoder，变分自编码器）由 Kingma 与 Welling 在 2013 年提出，论文是 Auto-Encoding Variational Bayes
• 它要解决的就是上一节末尾留下的问题：让潜空间变成一个可以被采样的概率分布

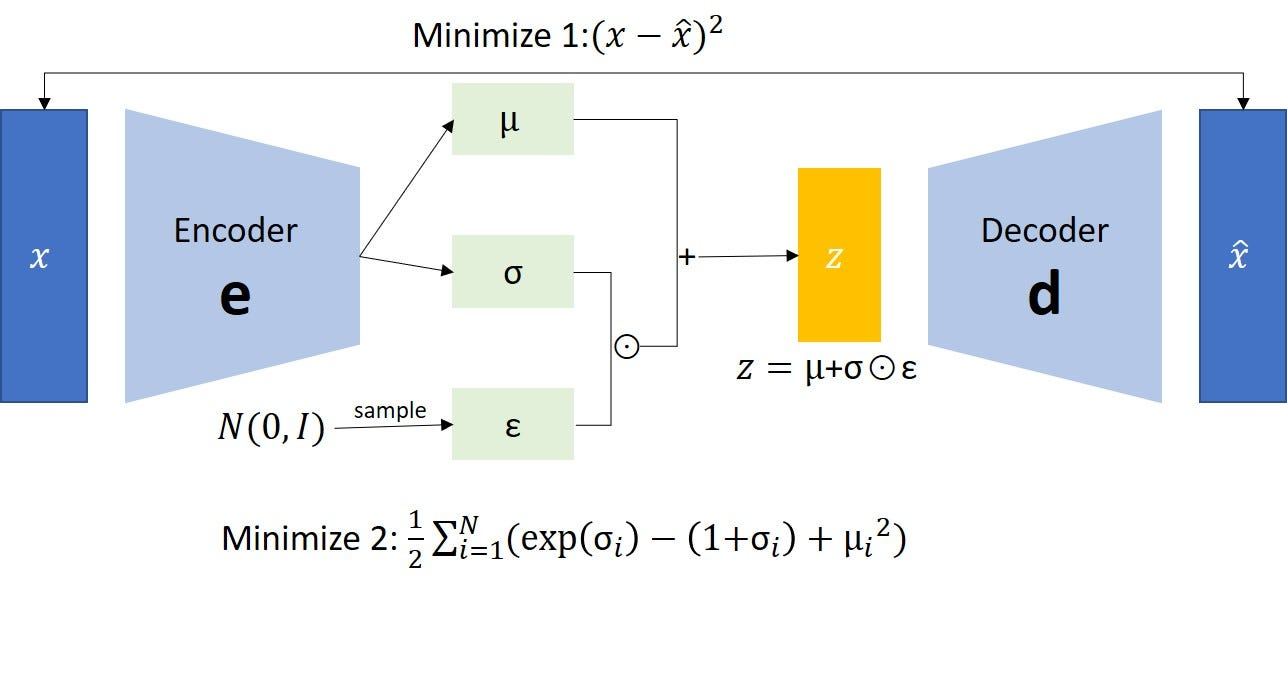

一句话概括 VAE 与 AE 的区别：AE 把 $x$ 编码成一个点，VAE 把 $x$ 编码成一个分布

• 结构上的改动其实很小，只是编码器的输出从一路变成两路

• 但因为输出从"一个点"变成了"一个分布"，整个模型的性质跟着变了

对比项	AE	VAE
编码器输出	一个确定的 $z$	一个分布 $q_{\varphi }(z\mid x)$，由 $\mu$ 与 $\sigma$ 给出
潜空间有先验吗	没有	有，$p(z)=\mathcal{N}(0,I)$
损失函数	只有重构项	重构项 + KL 正则项（3-6 讲到）
采样前向	编码器	编码器加采样
采样后向（生成）	不可以	可以，$z\sim \mathcal{N}(0,I)$ 直接解码
潜空间连续性	无保证	由 KL 项逼出来
是不是生成模型	不是	是

3-2 应用场景

• VAE 在工业界的落地场景比想象中多，因为它最大的优势是潜空间规整、可插值、可解释

场景	为什么用 VAE 而不是 AE
人脸属性编辑	潜空间有语义方向，可以沿某个方向移动
分子生成	化学空间连续，插值出来的分子大多仍然合法
图像超分 / 修复	缺失区域可以从先验采样补全
语音转换	内容与音色可以在潜空间解耦
异常检测	用 ELBO 而不是重构误差，判别更稳
机器人技能学习	把一段演示压成技能潜变量，再用强化学习在这个低维空间里学
动作轨迹生成	与我们这一期做的事完全一致

• 在机器人领域，VAE 最典型的用法是把高维动作序列压成低维技能向量，也就是常说的"skill latent"
• 这么做的收益很直接：
  • 强化学习要在动作空间里探索，维度越高越难；换成 16 维的 $z$ 之后，探索空间一下小了两个数量级
  • 解码器天然保证了输出的动作是连贯的轨迹，不会出现单步乱跳的情况
  • 不同任务的轨迹在潜空间里是连续过渡的，意味着技能之间可以插值出中间技能

3-3 为什么需要概率潜变量

• 回到出发点，问一个问题：为什么非得是分布，给 $z$ 加个正则不行吗？
  • 答案是不行，原因在于"点"和"区域"的差别
  • 一个确定性的 $z$ 只定义了潜空间里的一个点，训练时也只有这些点被梯度触碰过
  • 一个分布 $q_{\varphi }(z\mid x)=\mathcal{N}({\mu }_{\varphi }(x),{\sigma }_{\varphi }(x{)}^2)$ 定义的是以 $\mu$ 为中心、$\sigma$ 为半径的一整块区域
  • 每一个训练样本，都在训练它周围的一整片区域，而不是一个孤立的点

说人话：我们需要数据之间的分布是有关联的，因此训练的时候最好一个点也会影响到周围的点，而不是只为了满足一个点去加正则（所谓正则，就是在损失函数里额外加一项惩罚，用来约束模型的行为，不让它只顾着拟合手上的数据）

• 这个差别带来三个直接后果
  • 潜空间里不再有空洞，每个训练点的邻域都被它的 $\sigma$ 覆盖到了
  • 相邻的训练点如果 $\mu$ 靠得近，它们的分布会互相重叠，重叠区域的解码结果被两边的样本同时约束，自然就平滑了
  • 因为每个 $x$ 都对应一片区域，我们可以从任意位置采样，采样出来的 $z$ 大概率落在某个样本的覆盖范围里
• 再加一项约束，把全体编码分布都往标准正态上拉，整个潜空间就被"压"成了我们想要的样子（这一项就是 KL 散度，3-6 讲到）

$${\mathcal{L}}_{\text{KL}}=D_{KL}(q_{\varphi }(z\mid x)\Vert p(z)),p(z)=\mathcal{N}(0,I)$$

• 注意这里的作用是双向的
  • 它把每个 $q_{\varphi }(z\mid x)$ 往先验上拉，逼潜空间填满先验所在的区域，而不是散成一堆孤岛
  • 它也把先验往各个编码分布上拉，逼先验的每个角落都对应一个合法的解码结果
• 这就是 VAE 能采样的全部秘密：不是训练完之后碰巧能采样，而是损失函数里写明了要求它能采样

说人话：AE 只在潜空间里插了若干个孤立的钉子，钉子之间是空地。VAE 给每个钉子配了一个"势力范围"，并规定所有势力范围加起来必须正好铺满整个潜空间。这样我们闭着眼睛随便点一个位置，都一定落在某个势力范围里，解码出来的东西才有意义。

3-4 μ、σ

• VAE 的编码器输出两路参数，分别描述这个正态分布的均值与方差

$$q_{\varphi }(z\mid x)=\mathcal{N}(z;{\mu }_{\varphi }(x),\mathrm{diag}({\sigma }_{\varphi }^2(x)))$$

• 协方差取对角阵，意思是各潜维度之间条件独立
  • 全协方差需要 $16\times 17/2=136$ 个参数，而对角只需要 16 个
  • 更重要的是，对角形式让 KL 散度有闭式解，不用做数值积分（3-6 讲到）
• 实践中编码器不是输出 $\sigma$，而是输出 $\log {\sigma }^2$，也就是 logvar，原因是数值稳定性
  • $\sigma$ 必须为正，直接让网络输出 $\sigma$ 就得额外加约束，比如 softplus 或者取绝对值
  • 而 $\log {\sigma }^2$ 的取值范围是整个实数轴，网络可以无约束地输出，取指数之后自动为正
  • 顺便还把乘法变成了加法，梯度尺度更友好
• 这里终于用上了第 2-1 节提到的那个切片坑，划分两路输出的标准写法是

# 方案一：两个独立的全连接层，推荐，两路的初始化互不干扰
mu = self.fc_mu(h)           # (B, 16)
logvar = self.fc_logvar(h)   # (B, 16)

# 方案二：一个 32 维输出，再用切片劈成两半
h2 = self.fc_head(h)         # (B, 32)
mu, logvar = h2[:, :16], h2[:, 16:]     # 切片的经典用法

# 反例：把中间维度压掉了，形状从 (B, 16) 变成 (B,)
mu, logvar = h2[:, 15], h2[:, 31]       # 错误：只剩最后一列，信息全丢

• 切片 h2[:, :16] 的含义是"所有样本的前 16 维"，h2[:, 16:] 是"所有样本的后 16 维"，正好对应两路输出
• 这个写法在本项目的实现里没有采用，用的是方案一，但两者完全等价
• 还要注意初始化的一个细节：fc_logvar 的偏置最好初始化成 0 甚至略小于 0
  • 如果初始 logvar 太大，$\sigma$ 很大，后验一开始就退化成先验，KL 项直接是 0，梯度消失
  • 这个现象就是后验塌缩的早期形态，训练一开始就掉进去，后面很难救回来
• 把两路输出代进 KL 的闭式解，就是 VAE 损失里的正则项，推导见第 3-6 节

3-5 Reparameterization Trick

3-5-1 问题分析

• 有了 $\mu$ 和 $\sigma$，理论上就可以从 $q_{\varphi }(z\mid x)$ 里采样了：$z\sim \mathcal{N}(\mu ,{\sigma }^2)$
• 但这一采样，整个网络就没法训练了
• 原因在于采样这个操作本身是随机的，无法反向传播
  • 前向：$x$ 经过编码器得到 $\mu ,\sigma$，采样得到 $z$，解码得到 $\hat{x}$，算出损失
  • 反向：损失对解码器参数的梯度没问题；但损失对 $\mu$ 和 $\sigma$ 的梯度要经过 $z$
  • 而 $z$ 是从分布里抽出来的，抽签这个动作的导数是 0，梯度到 $z$ 就断了

3-5-2 重参数化技巧

• 重参数化技巧（Reparameterization Trick）用一个恒等变形解决这个问题
• 关键观察是：如果 $z\sim \mathcal{N}(\mu ,{\sigma }^2)$，那么它可以等价地写成

$$z=\mu +\sigma \odot \epsilon ,\epsilon \sim \mathcal{N}(0,I)$$

• 以防你忘记：
  • $\mu$：编码器输出的均值，形状 $(B,16)$
  • $\sigma$：编码器输出的标准差，由 $\log {\sigma }^2$ 取指数再开方得到
  • $\epsilon$：标准正态噪声，与 $\mu$ 同形状，这一步才是有随机性的地方
  • $\odot$：逐元素相乘
• 变形之后，随机性被移到了 $\epsilon$ 上，而 $\epsilon$ 与参数 $\theta ,\varphi$ 无关
• 于是 $z$ 变成了 $\mu$ 和 $\sigma$ 的确定性函数，梯度可以正常回传

$${\nabla }_{\varphi }{\mathbb{E}}_{q_{\varphi }(z\mid x)}[f(z)]={\mathbb{E}}_{\epsilon \sim \mathcal{N}(0,I)}\left[{\nabla }_{\varphi }f\right({\mu }_{\varphi }(x)+{\sigma }_{\varphi }(x)\odot \epsilon \left)\right]$$

• 这个式子值得多看一眼：左边要对一个依赖 $\varphi$ 的分布求期望的梯度，右边只对一个固定分布求期望的梯度
  • 右边可以直接用单次采样估计，而且是无偏的，这就是 VAE 能端到端训练的原因
• 代码只有三行

def reparameterize(self, mu, logvar):
    std = torch.exp(0.5 * logvar)     # sigma = exp(0.5 * log(sigma^2))
    eps = torch.randn_like(std)       # eps ~ N(0, I)，随机性全在这里
    return mu + std * eps             # 逐元素相乘，形状 (B, 16)

• 有一处细节容易写错：std 是 $\exp (0.5\times \text{logvar})$
  • 因为 logvar 存的是 $\log {\sigma }^2$，要得到 $\sigma$ 得先除以 2 再取指数
  • 写成 torch.exp(logvar) 得到的是 ${\sigma }^2$，尺度就错了，训练初期就会出现很大的方差
• 还有一处：这里的加法和乘法都是逐元素的，mu、std、eps 三者形状完全相同，都是 (B, 16)
• 不需要任何广播，也不该有 mu[:, None] 这类补维操作，看到就说明形状设计错了
• 采样的时候用 torch.randn_like(std) 而不是 torch.randn(std.shape)，前者自动继承设备与数据类型，写 CUDA 代码时不会踩到设备不一致的坑

说人话：本来要"抽一个签"，抽签这个动作没法求导。重参数化把抽签改写成"固定抽一个标准正态的数，再拿它去乘、去加"。乘和加都能求导，梯度就通了。

• 至此，我们使用编码器输出 $\mu$、$\sigma$ 去描述一个正态分布，同时引入参数 $\epsilon$ 来对采样这一操作进行参数化，保证了采样这一过程能够顺利使用梯度进行反向传播

• 接下来，我们需要对解码的分布进行评估，而 KL 散度正是这个损失里的一项

3-6 KL Divergence

3-6-1 定义

• KL 散度衡量两个分布的差异，定义是

$$D_{KL}(q(z)\Vert p(z))=\int q(z)\log \frac{q(z)}{p(z)}dz$$

• 它有三个性质要记住
  • 非负，当且仅当两个分布几乎处处相等时取 0，这是 Gibbs 不等式
  • 不对称，$D_{KL}(q\Vert p)\ne D_{KL}(p\Vert q)$，所以它不是距离
  • 可以理解成"用 $p$ 去编码来自 $q$ 的样本时，平均多付出的信息量"

在 VAE 里，我们要算的是对角高斯 $q=\mathcal{N}(\mu ,\mathrm{diag}({\sigma }^2))$ 与标准正态 $p=\mathcal{N}(0,I)$ 之间的 KL

3-6-2 求解

• 这个 KL 有闭式解（所谓闭式解，就是能把结果写成一行只含加减乘除、平方、对数这类基本运算的公式，把 $\mu$、$\sigma$ 代进去直接算出数，不用真的去积那个分），不用做积分

$$D_{KL}(\mathcal{N}(\mu ,{\sigma }^2)\Vert \mathcal{N}(0,I))=\frac{1}{2}\sum _{j=1}^L({\mu }_j^2+{\sigma }_j^2-\log {\sigma }_j^2-1)$$

• 这个式子可以一项一项读
  • ${\mu }_j^2$：均值偏离 0 就要付代价，把编码分布往原点拉
  • ${\sigma }_j^2$：方差比 1 大要付代价，防止编码分布摊得太开
  • $-\log {\sigma }_j^2$：方差比 1 小也要付代价，防止编码分布缩成一个尖峰
  • $-1$：常数，保证当 ${\mu }_j=0,{\sigma }_j=1$ 时整个括号正好为 0
• 后两项目一起，就是"方差必须接近 1"的软约束，一个负责压、一个负责撑，两边都不让它跑
• 换成 logvar 的写法，代码就一行

# 逐样本、逐维度计算，形状 (B, L)
kl_per_sample = -0.5 * (1 + logvar - mu.pow(2) - logvar.exp())

# 在 L 个潜维度上求和，再对 batch 求平均，得到标量
kld = kl_per_sample.sum(dim=-1).mean()

• 注意 dim=-1 是潜维度，.mean() 才是 batch 维度，两个方向不能搞反
• 保留逐维度的结果很有用，它直接告诉我们哪些潜维度被真正用上了，第 3-9 节要用

$$K{L}_{\text{sample}}={\mathbb{E}}_x\left[D_{KL}\right(q_{\varphi }(z\mid x)\Vert p(z)\left)\right]$$

• 这个量就是损失里的那一项，它的含义是"平均而言，每个样本的后验离先验有多远"
• 如果一个维度的 $K{L}_{\text{sample}}$ 掉到 0，说明这个维度对任何输入都输出 $\mu \approx 0,\sigma \approx 1$
• 也就是后验等于先验，解码器从这一维拿不到任何关于 $x$ 的信息，这一维塌缩了
• 所以 $K{L}_{\text{sample}}$ 是判断维度是否塌缩的标准，这个判据在后面的实验中会反复用到

3-7 VAE Loss

3-7-1 定义

• 把重构项和 KL 项拼起来，就是 VAE 的损失，也就是负的 ELBO（3-8 拆解这个名字）

$${\mathcal{L}}_{\text{VAE}}=\underset{\text{重构项}}{\underbrace{\Vert x-\hat{x}{\Vert }^2}}+\beta \cdot \underset{\text{正则项}}{\underbrace{D_{KL}(q_{\varphi }(z\mid x)\Vert p(z))}}$$

• $\beta$ 是 KL 项的权重，$\beta =1$ 时就是标准的 VAE 目标，这个形式叫 $\beta$-VAE
• 两项分别管两件事，方向恰好相反

项	想干什么	如果把它去掉
重构项	让输出尽量还原输入	解码器收不到信息，输出常数
KL 项	让潜空间长得像标准正态	退化成普通 AE，潜空间散开、没法采样

• 这两项是在互相拉扯，这也是 VAE 生成结果偏模糊的根本原因
  • 重构项希望 $\sigma$ 越小越好，最好趋近于 0，这样 $z$ 就退化成确定值，重构最精确
  • KL 项希望 $\sigma$ 接近 1、$\mu$ 接近 0，这样才能填满先验
  • 最终的 $\sigma$ 是两者妥协的结果，于是潜变量里残留了噪声，解码出来就带一点模糊

说人话：回到一开始的问题，我们需要用 VAE 对数据的分布进行估计，同时要让这个潜空间分布长得像标准正态（也就是用 KL 散度去约束），因此损失里除了要求数据还原得像（重构项），还要要求这个分布有多像标准正态（正则项）

3-7-2 重构项权衡量纲

• 用 MSE 做重构时，这两项的量纲需要手动平衡，所以"在哪些维度上求和"这件事很关键
  • 我们的实现里，重构项在 140 个输出维度上求和，KL 项在 16 个潜维度上求和
  • 两边都是"求和"，量级可比，$\beta =1$ 就是一个合理的起点
  • 如果重构项按维度求了平均，KL 项就相对放大了 140 倍，模型会直接塌缩
• 实现上，两个损失项必须分开返回，因为它们的含义完全不同

def loss(self, x, beta=1.0):
    x_hat, mu, logvar, _ = self(x)   # forward 返回四元组，最后一个用不上

    # 重构项：在 140 个输出维度上求和，再对 batch 求平均
    rec = nn.functional.mse_loss(x_hat, x, reduction="none").sum(dim=-1).mean()

    # KL 项：闭式解，在 16 个潜维度上求和，再对 batch 求平均
    kld = -0.5 * torch.sum(1 + logvar - mu.pow(2) - logvar.exp(), dim=-1).mean()

    # 返回三个值：总损失用于反向传播，后两个用于监控
    return rec + beta * kld, rec, kld

• 训练时把 rec 和 kld 分别记录下来，这一点非常重要
  • 只看总损失，我们无法判断模型是"重构变差了"还是"潜空间变规整了"
  • 这两件事的诊断方法和处理手段完全不同
  • 本项目的训练日志里 val_recon 与 val_kld 是分开打印的，就是为了这个

3-8 ELBO

3-8-1 解释

• 上一节那个损失是直接给出来的，这一节回答的是：凭什么一定是这两项，而不是别的
  • 起点是我们真正想最大化的东西：数据对数似然 $\log p_{\theta }(x)$
• ELBO（Evidence Lower Bound，证据下界）这个名字里有"证据"和"下界"两半
  • "证据"是 $\log p_{\theta }(x)$ 的另一个叫法，来自贝叶斯模型比较里的 marginal likelihood
  • "下界"是说 ELBO 永远不超过 $\log p_{\theta }(x)$，严格证明放在 3-8-3
• 推导只有三步：把 $z$ 积分进去、用 Jensen 不等式、把期望拆成两部分，而第三步拆出来的恰好就是第 3-7 节那两项

3-8-2 推导

• 把隐变量 $z$ 积分进去，再用一个技巧：乘一个 $q_{\varphi }(z\mid x)$ 再除掉它，值不变

$$\log p_{\theta }(x)=\log \int p_{\theta }(x\mid z)p(z)dz=\log {\mathbb{E}}_{q_{\varphi }(z\mid x)}\left[\frac{p_{\theta }(x\mid z)p(z)}{q_{\varphi }(z\mid x)}\right]$$

• 第二步用 Jensen 不等式。$\log$ 是凹函数，所以 $\log \mathbb{E}[\cdot ]\ge \mathbb{E}[\log \cdot ]$

$$\log p_{\theta }(x)\ge {\mathbb{E}}_{q_{\varphi }(z\mid x)}\left[\log \frac{p_{\theta }(x\mid z)p(z)}{q_{\varphi }(z\mid x)}\right]$$

• 第三步把右边的期望拆开。对数里是一个商，可以拆成两项之和：$\log \frac{p_{\theta }(x\mid z)p(z)}{q_{\varphi }(z\mid x)}=\log p_{\theta }(x\mid z)+\log \frac{p(z)}{q_{\varphi }(z\mid x)}$
  • 前一半 ${\mathbb{E}}_q[\log p_{\theta }(x\mid z)]$ 就是重构项
  • 后一半 ${\mathbb{E}}_q\left[\log \frac{p(z)}{q_{\varphi }(z\mid x)}\right]$ 按 3-6 的定义就是 $-D_{KL}(q_{\varphi }(z\mid x)\Vert p(z))$，也就是正则项
• 两项不是拼上去的，是这一个期望天然分成的两半，这就是 ELBO 的标准形式

$${\mathcal{L}}_{\text{ELBO}}={\mathbb{E}}_{q_{\varphi }(z\mid x)}[\log p_{\theta }(x\mid z)]-D_{KL}(q_{\varphi }(z\mid x)\Vert p(z))$$

• 这两项和第 3-7 节的损失是逐项对上的
  • 第一项 ${\mathbb{E}}_q[\log p_{\theta }(x\mid z)]$ 是重构项：$p_{\theta }(x\mid z)$ 取方差固定的高斯时，它的对数似然就是负的 MSE（2-5 讲过），最大化这一项等于最小化 $\Vert x-\hat{x}{\Vert }^2$
  • 第二项 $-D_{KL}(q_{\varphi }(z\mid x)\Vert p(z))$ 是正则项：负号来自上一步拆分时的 $\log \frac{p(z)}{q_{\varphi }(z\mid x)}$，它的闭式解正是 3-6 算过的那一个
• 把最大化 ELBO 翻成最小化负 ELBO，就得到第 3-7 节那个损失函数

3-8-3 “下界”

• 3-8-1 里"下界"那半句，这里补一个严格证明
• 可以精确地算出 $\log p_{\theta }(x)$ 与 ELBO 之间的差距

$$\log p_{\theta }(x)-{\mathcal{L}}_{\text{ELBO}}=D_{KL}(q_{\varphi }(z\mid x)\Vert p_{\theta }(z\mid x))\ge 0$$

• 因为 KL 散度非负，所以 ELBO 永远不超过 $\log p_{\theta }(x)$，它是下界

• 差距那一项是真实后验 $p_{\theta }(z\mid x)$ 与我们的近似后验 $q_{\varphi }(z\mid x)$ 之间的距离

• 这个式子解释了两件事

  • 我们想让 ELBO 尽量大，同时也就想让 $q_{\varphi }$ 尽量接近真实后验，两个目标是一致的
  • 真实后验 $p_{\theta }(z\mid x)=p_{\theta }(x\mid z)p(z)/p_{\theta }(x)$ 里的分母 $p_{\theta }(x)$ 要积分才能算，这正是它不可解、必须做变分近似的原因，也是"变分"两个字的出处

• 两项的分工可以再总结一遍

项	数学形式	等价于	作用
重构项	${\mathbb{E}}_q[\log p_{\theta }(x\mid z)]$	最小化 MSE	让解码器能还原输入
正则项	$-D_{KL}(q_{\varphi }(z\mid x)\Vert p(z))$	最小化到先验的 KL	让潜空间规整、可采样

说人话：ELBO 是一个"够得着的目标"。我们真正想最大化的 $\log p(x)$ 算不出来，但可以证明有一个值永远不超过它，而且这个值能算、能求导。那就先把这个值推到最高，$\log p(x)$ 也就跟着被顶上去了。

3-9 为什么 VAE 可以采样生成

• 到这里可以正面回答第 2-7 节那个问题了
  • VAE 能采样，靠的不是训练完之后碰巧发现潜空间很规整，而是损失函数里就写了一项逼它规整

3-9-1 采样

• 采样时我们完全不看输入，直接从先验抽

$$z\sim p(z)=\mathcal{N}(0,I),\hat{x}=g_{\varphi }(z)$$

说人话：从结构图来看，$\epsilon$ 是直接从 $\mathcal{N}(0,I)$ 里抽出来的，抽出来的数与输入数据无关，再和 $\mu$、$\sigma$ 组合成 $z$

• 代码就一行，注意这里没有编码器参与

@torch.no_grad()
def sample(self, n):
    z = torch.randn(n, 16)      # 直接从先验采样，与任何输入无关
    return self.decoder(z)      # 解码即生成

3-9-2 分析-聚合后验

• 为什么这么采样是合法的？因为 KL 项的作用是把聚合后验推向先验
• 聚合后验（aggregate posterior）的定义是，把数据集里所有样本的后验平均起来

$$q(z)=\frac{1}{N}\sum _{i=1}^N{q}_{\varphi }(z\mid x_i)=\frac{1}{N}\sum _{i=1}^N\mathcal{N}({\mu }_i,{\sigma }_i^2)$$

• 它描述的才是"从数据集里随便挑一条轨迹，它的编码在潜空间里落在哪"
  • 采样时我们抽的是 $z\sim p(z)$，解码器见到的输入分布是 $p(z)$，而训练时它见到的输入分布是 $q(z)$
  • 这两个分布一致，采样才有效。KL 项正是在做这件事

说人话：之所以能脱离原数据、直接从 $\mathcal{N}(0,I)$ 里采样，是因为损失里 KL 散度那一项在训练时不停地把每条轨迹的后验往 $\mathcal{N}(0,I)$ 上拽；所有轨迹一起被拽，聚合起来的那团编码也就贴上了标准正态，于是生成时随便抽一个 $z$，解码器见到的仍是自己熟悉的区域，出来的才是一条像样的轨迹

• 注意 $q(z)$ 是一个高斯混合，不是单个高斯，算它的方差要按全方差公式分成两项

$$\mathbb{E}[z]=\frac{1}{N}\sum _{i=1}^N{\mu }_i,\mathrm{Var}[z]=\underset{\text{组内方差}}{\underbrace{\frac{1}{N}\sum _{i=1}^N{\sigma }_i^2}}+\underset{\text{组间方差}}{\underbrace{\frac{1}{N}\sum _{i=1}^N({\mu }_i-\bar{\mu }{)}^2}}$$

• 两项缺一不可
  • 组内方差：每个样本自己的 ${\sigma }_i^2$ 求平均
  • 组间方差：各样本均值 ${\mu }_i$ 之间的离散程度

3-9-3 逐样本 KL 与聚合后验 KL

• 最后要说清楚一个最容易混淆的点：逐样本 KL 与聚合后验 KL，回答的是两个不同的问题

记号	定义	回答的问题
$K{L}_{\text{sample}}$	${\mathbb{E}}_x[D_{KL}(q_{\varphi }(z\mid x)\Vert p(z))]$，逐样本算再平均，就是损失里那一项	解码器用不用这一维
$K{L}_{\text{agg}}$	聚合后验的矩匹配高斯对先验的 KL	边缘形状像不像先验

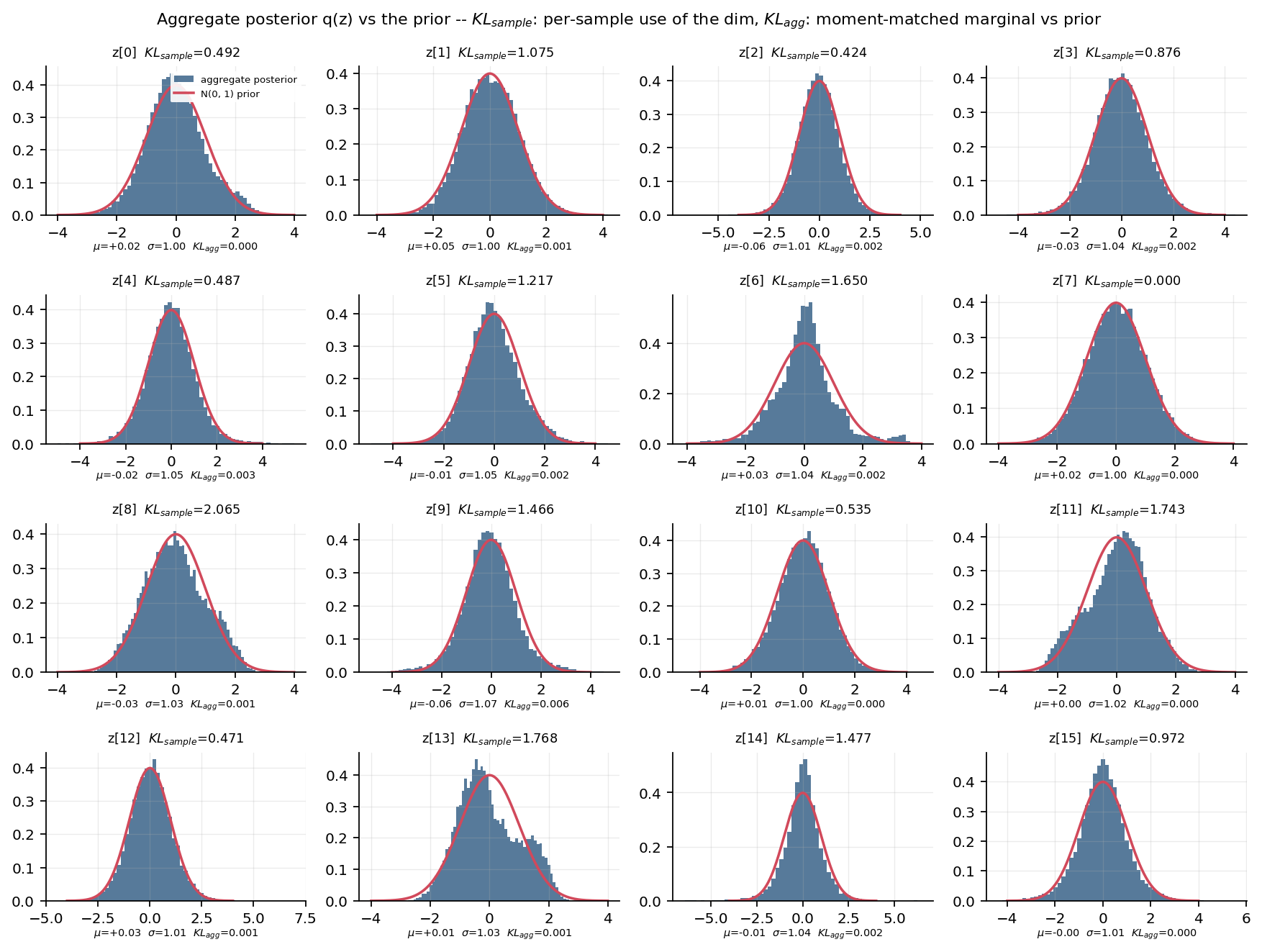

• 本项目实测，这两个指标给出了相反的印象：16 个维度的边缘全部贴合先验（$\mu$ 落在 $-0.06$ 到 $+0.05$，$\sigma$ 落在 0.99 到 1.07，$K{L}_{\text{agg}}$ 共 0.025 nats），但 z[7] 这一维的 $K{L}_{\text{sample}}=0.000$，已经塌缩，解码器完全不读它
  • 不矛盾：塌缩维度的后验本来就等于先验，边缘分布看起来当然完美，所以判断塌缩只能看 $K{L}_{\text{sample}}$
  • 反向也不成立：$K{L}_{\text{sample}}$ 很大不代表采样会失败，只要聚合后验还贴合先验，先验采样依然落在解码器见过的区域里
• 把这一节的结论收拢成三句话
  • VAE 是生成模型，因为它的潜空间上有一个显式写出来的先验分布 $p(z)=\mathcal{N}(0,I)$
  • 采样之所以有效，是因为训练逼着聚合后验 $q(z)$ 去贴近这个先验
  • 潜维度是否被使用，看 $K{L}_{\text{sample}}$；能不能采样，看 $K{L}_{\text{agg}}$，两者不能互相替代

说人话：AE 学完之后，潜空间是一盘散沙，我们不知道从哪下嘴。VAE 在训练时就被要求"把潜空间整理成标准正态的样子"，所以训完之后，闭着眼睛按标准正态抽一个 $z$，解码出来就是一条像模像样的轨迹。这就是"生成模型"这四个字的具体含义。

---

4 机器人轨迹 VAE 代码实现

4-1 介绍

• 这一节我们使用机器人轨迹数据集，对 VAE 进行部署
• 很简单：拿到的数据集是 LIBERO 里的机器人操作轨迹，每条样本是一条 20 步、每步 7 维的动作序列
  • 输入：把 (20, 7) 拉平成 140 维向量
  • VAE：编码器压到 16 维潜变量，解码器再还原回 140 维
  • 输出：同样是 140 维，重塑回 (20, 7) 就是一条轨迹
• 总共做四个实验，分别回答四个问题

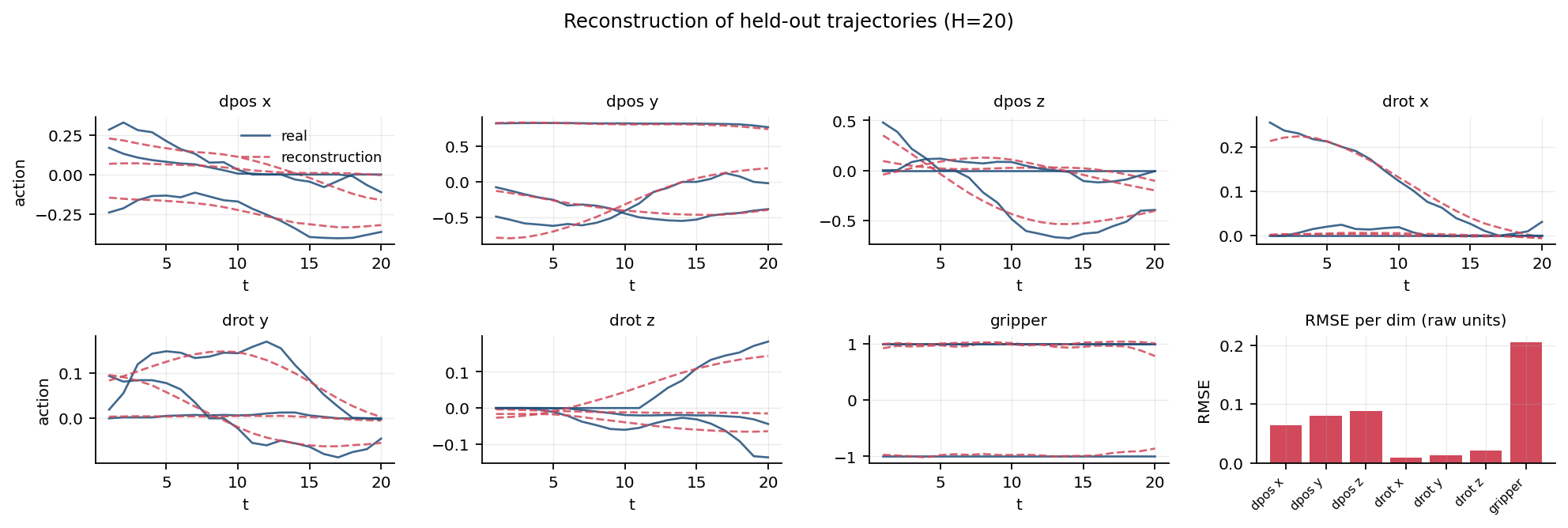

  • 能不能重构：把留出的验证轨迹编码再解码，看还原得像不像
  • 潜空间有没有结构：把 16 维潜编码投到二维，看同类动作会不会聚在一起

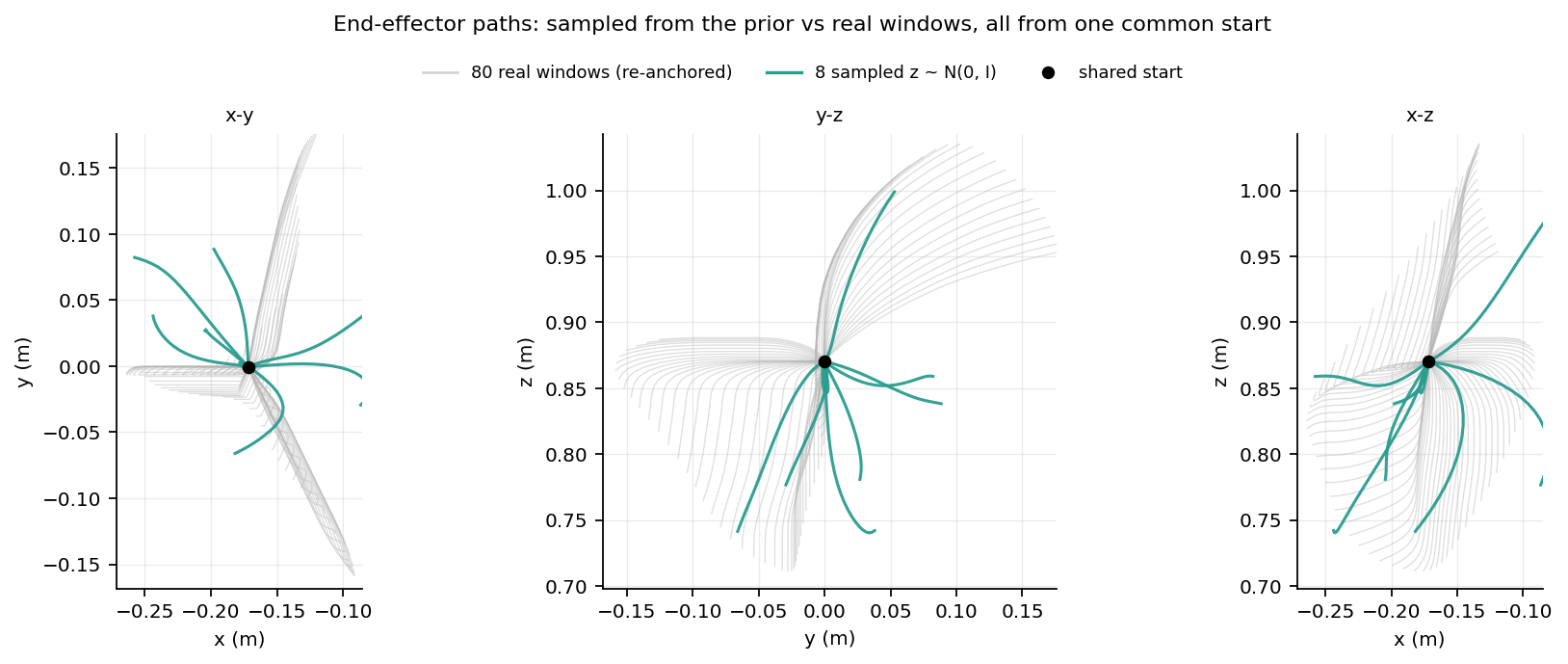

  • 能不能凭空采样：只从先验 $\mathcal{N}(0,I)$ 抽 $z$，看解码出来的是不是像样的动作

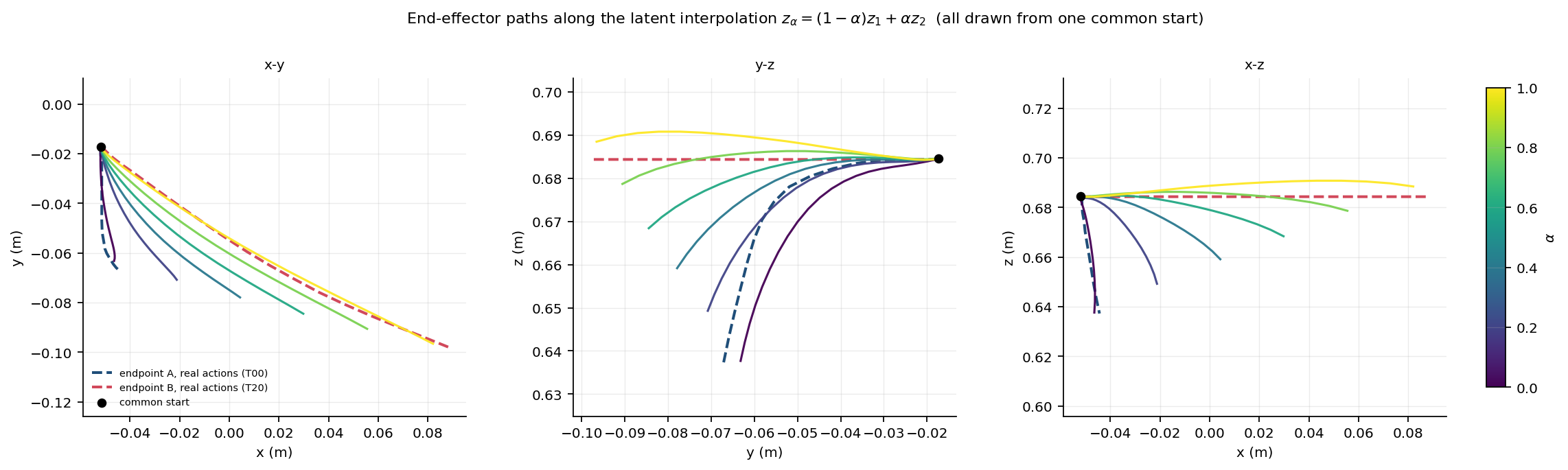

  • 潜空间能不能插值：在两个潜编码之间走直线，看解码结果是不是连续变化

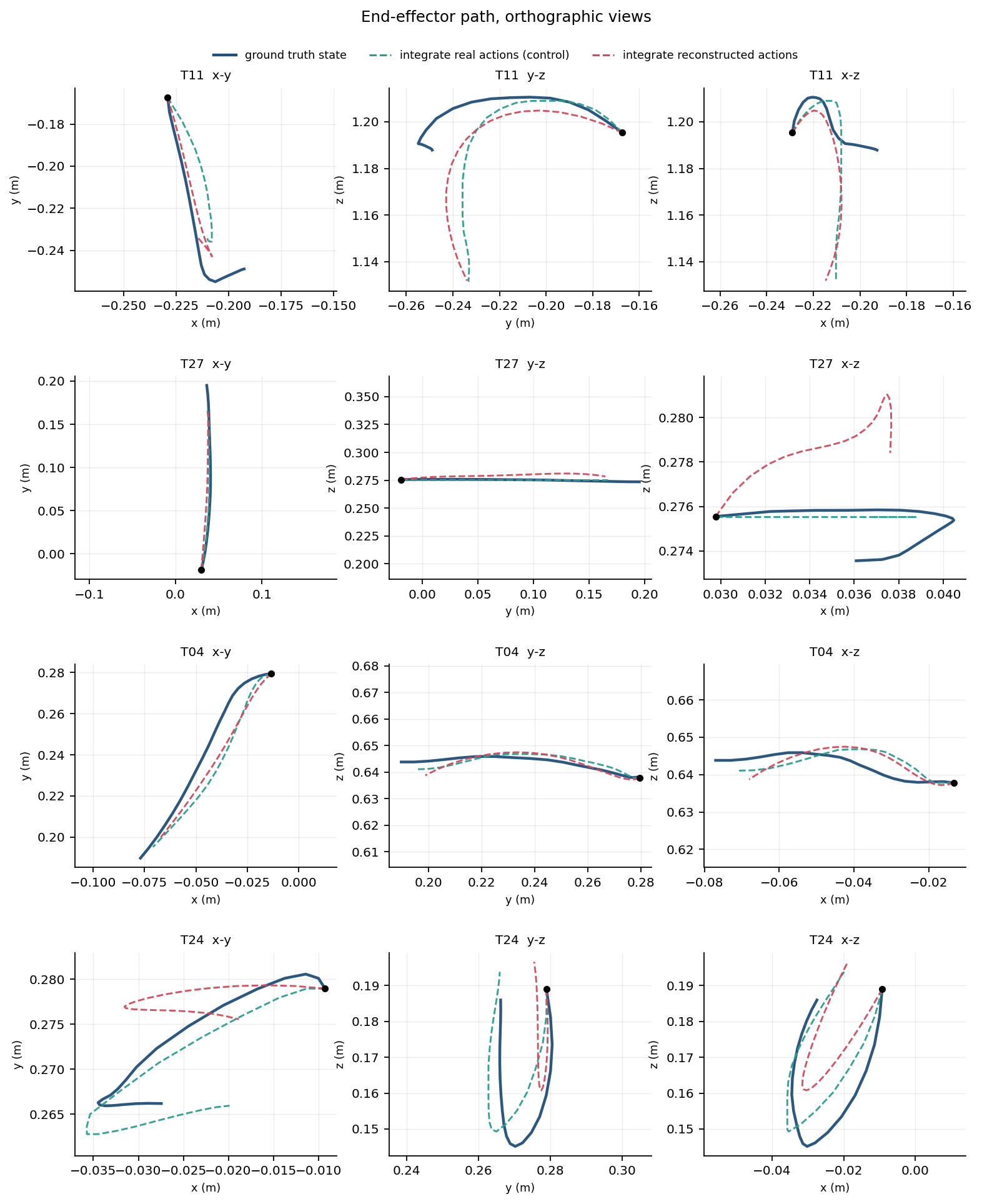

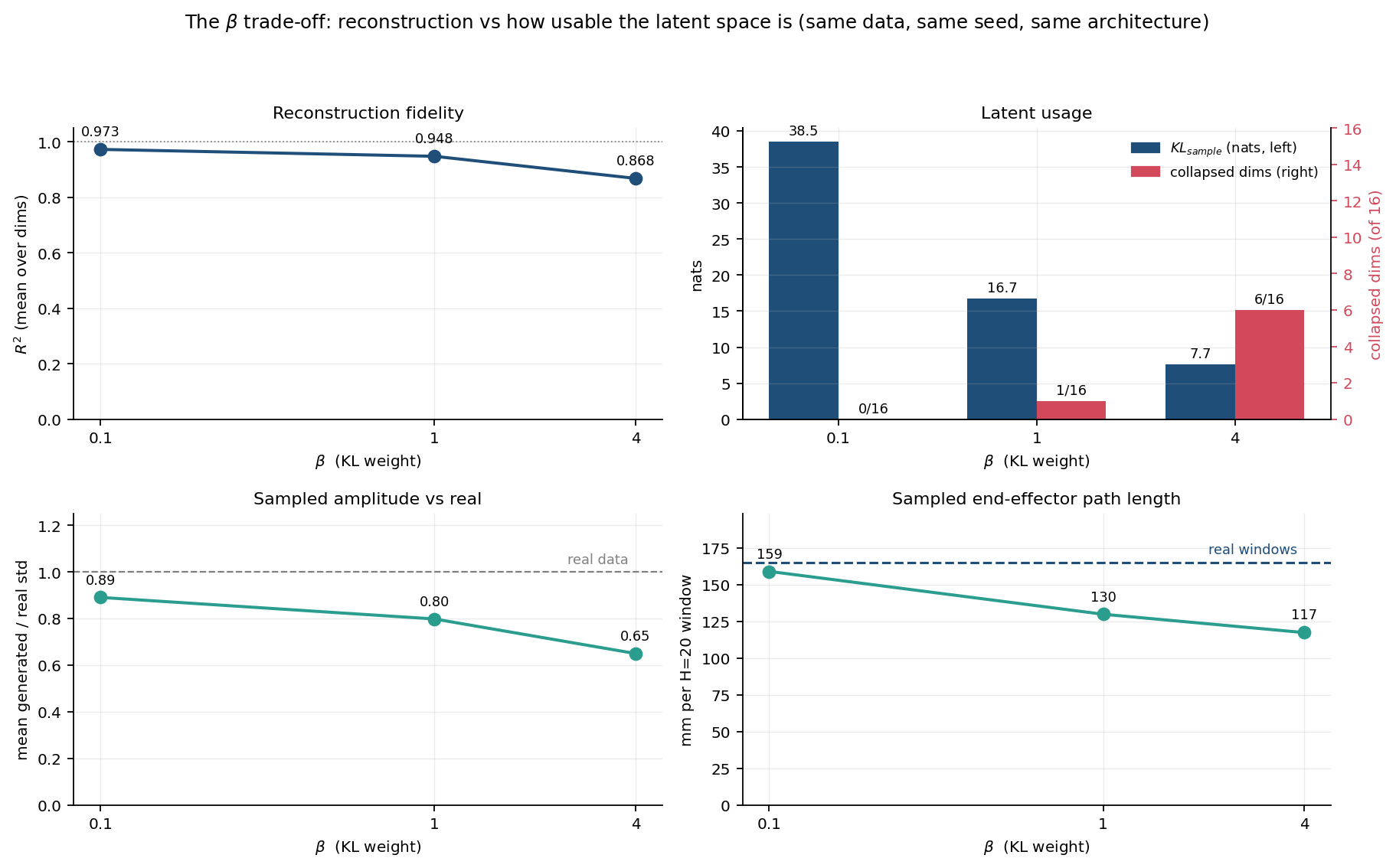

• 这四个做完，再把动作积分回笛卡尔空间看末端走出了什么形状，最后用 $\beta$ 消融看一眼 KL 权重到底在权衡什么

4-2 机器人轨迹数据集

4-2-1 介绍

• 数据用 lerobot/libero，托管在 HuggingFace，格式是 LeRobot v3.0
• 数据集链接：lerobot/libero
• LeRobot 是一套机器人数据集的统一格式规范，一个数据集由 meta/ 与 data/ 两部分组成
  • meta/info.json 记录数据集的整体信息：帧率、特征名、各特征形状、episode 划分
  • meta/tasks.parquet 记录全部任务的语言指令
  • data/chunk-*/file-*.parquet 是真正的数据分片，每一行是一帧
• LIBERO 是一个机器人操作任务基准，全部是桌面级的抓取与放置，任务指令是自然语言
• 说句题外话：后续会更新一个关于lerobot的实战教程，就在我们的VLA系列的教程之后

4-2-2 数据集分析

• 本项目只使用 state 与 action，不使用任何视觉输入，这一点是刻意的
  • 视觉输入会让问题变成"图像加动作"，VAE 的结构反而被图像编码器盖住了
  • 只留动作，模型小到 21300 个参数，训练 100 个 epoch 只要 141 秒，全部结构都看得清
• 数据集的关键统计如下

项目	值
episode 数	1693
task 数	40
总帧数	273465
单个 action 维度	7，即 3 平移加 3 旋转加 1 夹爪
控制频率	10 Hz
episode 长度	75 到 505 帧，中位数 140
切窗后样本数	241298，取 H=20、stride=1

• 下载只取 data/ 与 meta/ 两个目录。同一个仓库里还有 1.9 GB 的相机视频，本实验一个字节都不需要，所以实际下载量只有 22 MB

hf download lerobot/libero \
    --repo-type dataset \
    --include "data/**" --include "meta/**" \
    --local-dir data/libero

• 限流量的就是那两个 --include
• 动作 action 与状态 observation.state 的语义完全不同，不能混用
  • action 是 7 维增量：[dpos(3), drot(3), gripper(1)]，dpos 是"这一步末端要往哪个方向挪一点"，不是绝对坐标
  • observation.state 是 8 维：[eef_pos(3), eef_axis_angle(3), gripper_qpos(2)]，前三维是真实的末端位置
• 这个区别在第 4-8 节把动作积分回末端轨迹时会变得非常关键

4-2-3 为什么必须做按维归一化

• 七个动作维度的量纲差了 25.5 倍，直接对 140 维算 MSE 会出问题

维度	a[0]	a[1]	a[2]	a[3]	a[4]	a[5]	a[6]
std	0.336	0.379	0.445	0.039	0.063	0.078	1.000

• 平移量级约 0.4，旋转量级约 0.04，夹爪是正负 1 的开关量
  • MSE 是平方误差，旋转那三维的误差会被夹爪维度的平方项淹掉，模型会干脆放弃学旋转
• 所以按维度做 z-score 归一化

$$\tilde{X}=\frac{X-{\mu }_{\text{dim}}}{{\sigma }_{\text{dim}}}$$

• 这里的 ${\mu }_{\text{dim}}$ 与 ${\sigma }_{\text{dim}}$ 只在训练集 episode 上统计，避免用到验证集的信息
• 两个统计量会存进 checkpoint，所有报出来的指标都会反归一化回物理动作单位，数字才有意义

class ActionScaler:
    def __init__(self, mean, std):
        self.mean, self.std = mean, std          # 形状都是 (7,)

    @classmethod
    def fit(cls, episodes, episode_ids):
        # 只在训练集 episode 上统计，累积用 float64 避免精度损失
        stacked = np.concatenate([episodes.actions[i] for i in episode_ids]).astype(np.float64)
        std = stacked.std(axis=0)
        std = np.where(std < 1e-6, 1.0, std)     # 常量通道不动它，避免除零
        return cls(stacked.mean(axis=0), std)

    def transform(self, x):
        # x 的形状是 (N, H, 7)，mean/std 是 (7,)，靠广播自动对齐到最后 1 维
        return (x - self.mean) / self.std

    def inverse(self, x):
        return x * self.std + self.mean

• 注意广播是怎么对齐的：(N, H, 7) 减 (7,)，numpy 与 PyTorch 都会把 (7,) 看成 (1, 1, 7) 再逐元素运算
• 这也是为什么统计量要按最后一维存，而不是按 (140,) 存
• 除以零的防护放在 fit 里做（std < 1e-6 的通道直接置 1），而不是在每次变换时加 eps。加 eps 会偷偷改变所有维度的尺度，1.0 的夹爪维会变成 $1/1.000001$，反归一化时又不能完全还原

4-2-4 切分按 episode，不按窗口

• 这是整个数据管线里最容易出错、后果也最严重的一步
  • 相邻两个窗口共享 19 个动作，如果按窗口随机切分，验证集里几乎每个窗口都能在训练集里找到"只差一步"的兄弟
  • 这样测出来的验证损失会好得离谱，但完全不代表泛化能力
• 正确做法是按 episode 切，90% 的 episode 进训练集，10% 进验证集，验证集 episode 里的所有窗口整段进验证集

# 先按 episode 划分 id，再各自切窗
rng = np.random.default_rng(seed)
perm = rng.permutation(len(episodes))
n_val = max(1, int(round(len(perm) * val_ratio)))
val_ids, train_ids = perm[:n_val], perm[n_val:]

train_ws = build_windows(episodes, window=H, stride=1, episode_ids=train_ids)
val_ws = build_windows(episodes, window=H, stride=1, episode_ids=val_ids)

• 最终得到训练窗口 218277 条、验证窗口 23021 条

4-3 核心思路

• 整个方法可以用一行式子概括

$$\text{Action Trajectory}⟶\text{VAE}⟶\text{Action Trajectory}$$

• 具体地，取一个 LIBERO episode

episode
├── t=0   action[7]
├── t=1   action[7]
├── t=2   action[7]
├── ...
└── t=T   action[7]

• 按固定长度 $H=20$ 切成窗口，得到

$$X\in {\mathbb{R}}^{20\times 7}$$

• 拉平成 140 维

$$X\in {\mathbb{R}}^{140}$$

• 然后过 VAE

$$\begin{array}{rl}X\in {\mathbb{R}}^{140}& \stackrel{\text{Encoder}}{\to }h\in {\mathbb{R}}^{64}\stackrel{{\text{fc}}_{\mu },{\text{fc}}_{\log {\sigma }^2}}{\to }(\mu ,\log {\sigma }^2)\in {\mathbb{R}}^{16}\\ & \stackrel{\text{重参数化}}{\to }z\in {\mathbb{R}}^{16}\stackrel{\text{Decoder}}{\to }\hat{X}\in {\mathbb{R}}^{140}\end{array}$$

• 最后 reshape 回动作序列的形状

$$140⟶20\times 7$$

4-3-1 张量形状速查

• 整条链路上每个张量的形状如下，后面所有的实验都建立在这几个形状上，写代码时对不上就是这一步错了

阶段	形状	含义
原始 episode	(T, 7)	T 帧，每帧 7 维动作，T 因 episode 而异
切窗后	(N, 20, 7)	N 条样本，每条 20 步，每步 7 维
拉平	(N, 140)	VAE 的输入，20 乘 7
编码隐层	(N, 64)	编码器中间层输出
后验参数	(N, 16) 两份	mu 与 logvar，形状完全相同
潜变量	(N, 16)	重参数化采样得到的 z
解码输出	(N, 140)	与输入同形状，才能算重构损失
重塑回轨迹	(N, 20, 7)	出图与积分用这个形状

• 有一处形状约定很容易搞混：批大小 N 永远在第 0 维，所以沿着 dim=-1 求和得到的是"每条样本一个标量"，沿着 dim=0 求和得到的是"每个维度一个统计量"
• 第 3-6 节算逐样本 KL 用的是 dim=-1，第 4-2-3 节算各维 std 用的是 dim=0，两者不能互换

4-3-2 切片与形状操作

• 上面表格里的每一次形状变化，都对应一个具体的切片操作，值得单独写一遍

import numpy as np

# 1. 从 episode 里切出一个窗口：(T, 7) 取第 k 到 k+20 步
win = actions[k : k + 20]                 # (20, 7)

# 2. 拉平成一维，这就是 VAE 的输入
x = win.reshape(-1)                       # (140,)
# 等价写法：win.flatten()，但 flatten 总是拷贝，reshape 能省则省

# 3. 解码回来之后重塑成轨迹
traj = x_hat.reshape(20, 7)               # (20, 7)

# 4. 按语义切开七维动作，验证模型有没有学歪
dpos, drot, grip = traj[:, :3], traj[:, 3:6], traj[:, 6]

# 5. 整个数据集用滑窗一次性切完，(T, 7) 变成 (T-19, 7, 20)
windows = np.lib.stride_tricks.sliding_window_view(actions, 20, axis=0)
# 新轴在末尾，要搬到中间才是 (T-19, 20, 7)
windows = np.ascontiguousarray(windows.transpose(0, 2, 1))

• 第 5 步有个坑必须提醒：sliding_window_view 把新轴放在最后
  • 输入形状 (T, 7)，指定 axis=0，输出是 (T-19, 7, 20) 而不是 (T-19, 20, 7)
  • 它是在原轴上滑动，滑出来的窗口维度追加到末尾，不是插在 axis 的位置
  • 少了这一步转置，切出来的"窗口"里混的是不同维度的数据，模型照样能训，但学到的东西完全不对，而且不报错
• 另外，sliding_window_view 返回的是视图不是拷贝，写操作会污染原数组，需要可写副本时记得 .copy()

说人话：这一章做的事就是"把机器人连续动作切成 20 步一段，压成 16 个数字，再还原回 20 步"。前面三章讲的所有公式，落到代码里就是这段切片。

4-3-3 完整模型代码

• 把第 3 章讲的所有东西拼起来，就是这个项目的模型定义
• 下面这份代码一共 21292 个参数，比项目里跑的版本少 1 个 —— 那个参数是高斯似然重构模式下用于学习观测噪声的标量 log_sigma2，本项目的 recon 默认走 MSE，用不到它，为了不干扰阅读这里略去了

import torch
import torch.nn as nn
import torch.nn.functional as F


def mlp(sizes, activate_last=True):
    """按 sizes 串一串全连接层，中间夹 ReLU"""
    layers = []
    for i in range(len(sizes) - 1):
        layers.append(nn.Linear(sizes[i], sizes[i + 1]))
        # 最后一层是否加激活由 activate_last 决定
        if i < len(sizes) - 2 or activate_last:
            layers.append(nn.ReLU())
    return nn.Sequential(*layers)


class TrajVAE(nn.Module):
    """动作轨迹上的变分自编码器，输入输出都是拉平的 (B, H*D)"""

    def __init__(self, obs_dim, hidden=64, latent=16, layers=1):
        super().__init__()
        self.obs_dim = obs_dim
        self.latent = latent

        # 编码器把 140 维压到 64 维隐层
        self.encoder = mlp([obs_dim] + [hidden] * layers)
        # 两路独立的头，对应第 3-4 节的 mu 与 logvar
        self.fc_mu = nn.Linear(hidden, latent)
        self.fc_logvar = nn.Linear(hidden, latent)
        # 解码器把 16 维还原回 140 维，最后一层不加激活
        self.decoder = mlp([latent] + [hidden] * layers + [obs_dim], activate_last=False)

        self.reset_parameters()

    def reset_parameters(self):
        for module in self.modules():
            if isinstance(module, nn.Linear):
                nn.init.kaiming_normal_(module.weight, nonlinearity="relu")
                nn.init.zeros_(module.bias)
        # 输出头初始化为 0，训练从"预测均值"开始，起步更稳
        nn.init.zeros_(self.decoder[-1].weight)
        nn.init.zeros_(self.decoder[-1].bias)

    def encode(self, x):
        h = self.encoder(x)
        return self.fc_mu(h), self.fc_logvar(h)

    def reparameterize(self, mu, logvar):
        # 对应第 3-5 节：z = mu + sigma * eps
        std = torch.exp(0.5 * logvar)
        return mu + std * torch.randn_like(std)

    def decode(self, z):
        return self.decoder(z)

    def forward(self, x):
        mu, logvar = self.encode(x)
        z = self.reparameterize(mu, logvar)
        return self.decode(z), mu, logvar, z

    @torch.no_grad()
    def sample(self, n, device=None):
        # 对应第 3-9 节：直接从先验采样再解码，不经过编码器
        device = device or next(self.parameters()).device
        z = torch.randn(n, self.latent, device=device)
        return self.decode(z)

    def loss(self, x, beta=1.0):
        """负 ELBO，返回 (总损失, 重构项, KL 项) 三个值"""
        x_hat, mu, logvar, _ = self(x)

        # 重构项：在 140 个输出维度上求和，再对 batch 求平均
        rec = F.mse_loss(x_hat, x, reduction="none").sum(dim=-1).mean()

        # KL 项：第 3-6 节的闭式解，在 16 个潜维度上求和
        kld = -0.5 * torch.sum(1 + logvar - mu.pow(2) - logvar.exp(), dim=-1).mean()

        return rec + beta * kld, rec, kld

    @torch.no_grad()
    def reconstruct(self, x, sample=False):
        """重构。sample=True 时用采样得到的 z，否则用后验均值 mu"""
        mu, logvar = self.encode(x)
        return self.decode(self.reparameterize(mu, logvar) if sample else mu)

• 有两处实现细节值得单独说
  • reconstruct 默认用后验均值 mu 而不是采样。重构实验要看的是"模型学到了什么"，用均值能去掉采样噪声，指标更干净
  • 输出头零初始化。如果输出头随机初始化，训练第一步的预测是随机的大数，重构损失极大，梯度会把编码器冲坏，起步阶段很容易直接塌缩

4-3-4 训练循环与两项损失的监控

• 训练循环本身没有什么特别的，关键在两项损失必须分开记录

model = TrajVAE(obs_dim=140, hidden=64, latent=16).to(device)
optimizer = torch.optim.Adam(model.parameters(), lr=1e-3)

for epoch in range(1, 101):
    model.train()
    for (batch,) in train_loader:
        batch = batch.to(device)
        loss, rec, kld = model.loss(batch, beta=1.0)   # 三个值都要

        optimizer.zero_grad(set_to_none=True)
        loss.backward()
        torch.nn.utils.clip_grad_norm_(model.parameters(), 5.0)   # 梯度裁剪
        optimizer.step()

    # 验证集上同样把两项分开算，evaluate 就是把 model.loss 在 val_loader 上跑一遍
    # 再顺手把重构误差反归一化回物理动作单位
    val_metrics = evaluate(model, val_loader, device)
    print(f"[epoch {epoch:3d}] val={val_metrics['loss']:9.2f} "
          f"recon={val_metrics['recon']:9.2f} kld={val_metrics['kld']:8.2f}")

• 每训完一个 epoch 就把 checkpoint 存一次，只保留验证损失最低的那一份
• 本项目还会在每个 epoch 结束时把 history.csv 落盘一次，这样一次长训练可以从外部观察进度，也能中途安全终止
• 本文实验用到的超参数如下，复现时直接照抄

超参数	值	超参数	值
窗口长度 $H$	20	潜维度 $L$	16
窗口步长 stride	1	隐层宽度	64
验证集 episode 比例	0.1	隐层数	1
epoch 数	100	优化器	Adam
batch size	256	学习率	$10^{-3}$
随机种子	0	权重衰减	0
$\beta$	1.0	梯度裁剪	5.0

• 分开记录的理由在第 3-7 节说过，这里落到实践上：
  • val_recon 涨，说明模型表达能力不够，或者 β 太大把重构压死了
  • val_kld 掉到接近 0，说明后验塌缩了，解码器已经不看 $z$
  • 只看总损失，这两个完全相反的问题会表现出同一种症状，根本没法定位
• 本次训练的实测曲线如下，两条曲线分别在左右两个子图

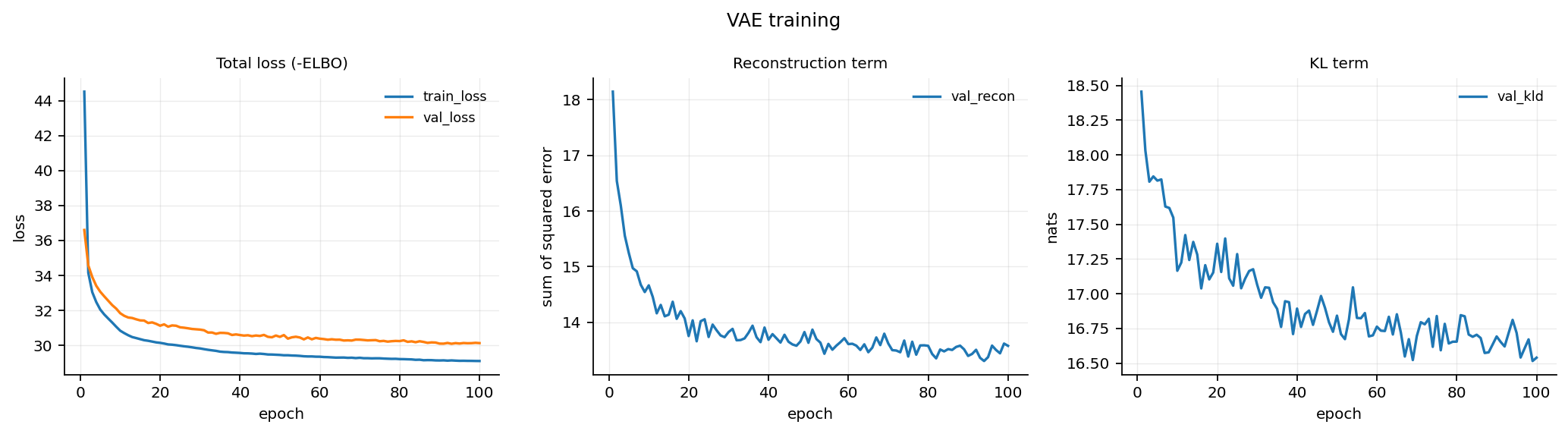

• 最优验证损失是 30.080，出现在第 93 个 epoch，全程 141 秒，单卡 CUDA

4-4 Trajectory Reconstruction

• 第一个实验最直接：取验证集里没训过的 episode，编码再解码，看还原得怎么样

真实： a1, a2, a3, ..., a20
VAE ： a1', a2', a3', ..., a20'

• 结果如下，七个动作维度各一个子图，实线是真实、虚线是重构，第八个子图是各维 RMSE

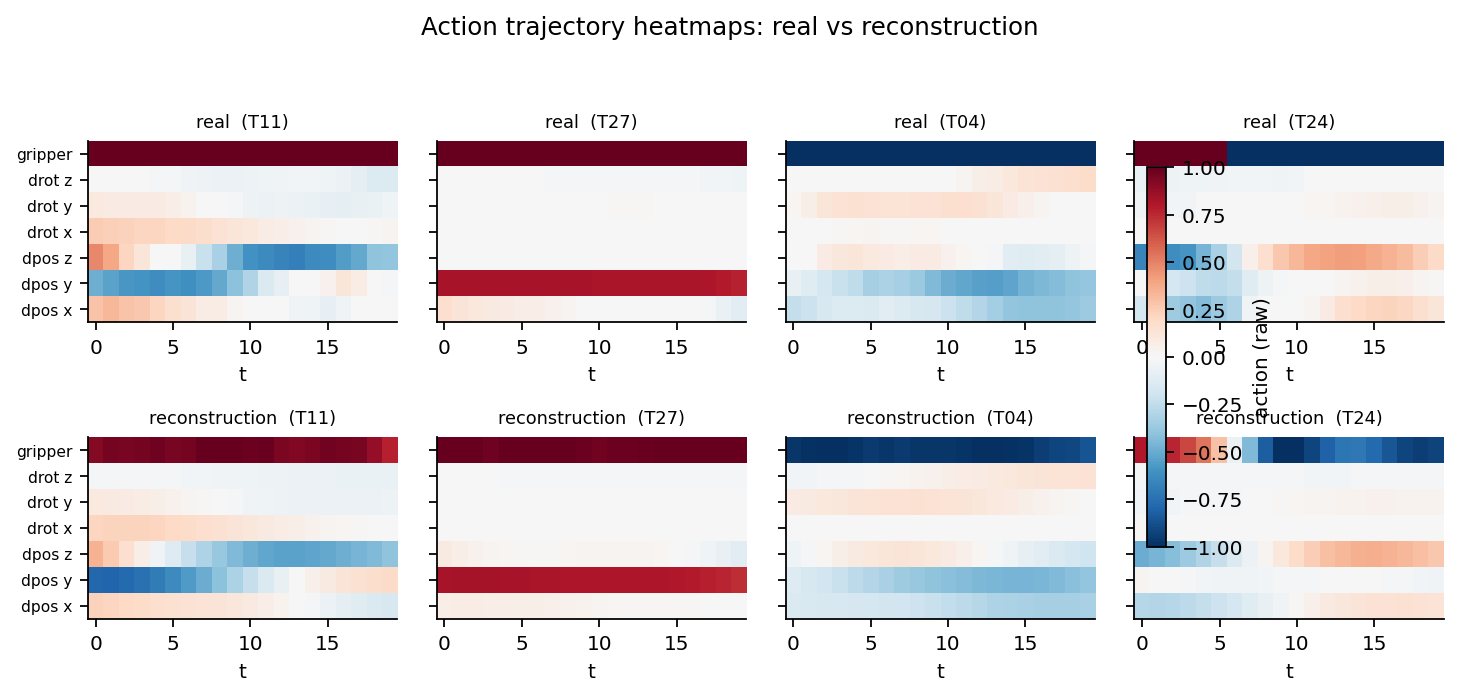

• 再换一个角度看，真实与重构的 20×7 热力图对照

4-4-1 为什么用 R² 而不是只看 RMSE

• 量化指标用每维 RMSE 与 $R^2$，两者回答的问题不一样

$$\text{RMSE}=\sqrt{\frac{1}{n}\sum _{i=1}^n(y_i-{\hat{y}}_i{)}^2},R^2=1-\frac{{\sum }_i(y_i-{\hat{y}}_i{)}^2}{{\sum }_i(y_i-\bar{y}{)}^2}$$

• 说人话，两者的差别在于"有没有把数据的自身尺度除掉"

  • RMSE 是绝对误差，单位就是动作本身的单位，数值大不代表模型差，可能只是这一维动作本来就大
  • $R^2$ 是相对误差，分母是这一维自身的方差，等于在问"模型解释了这一维多少的波动"

• 所以 $R^2$ 比 RMSE 更能说明"结构有没有被保住"，而不同维度的 RMSE 不能直接横向比较

• 举个例子：夹爪的 RMSE 是 0.197，旋转的 RMSE 只有 0.011，差了将近 18 倍，但两者的 $R^2$ 分别是 0.960 和 0.936，模型对它们的建模水平其实差不多

• $R^2$ 还有两个好用的性质

  • 恒等映射的 $R^2$ 是 1，永远输出均值的"傻子模型" $R^2$ 是 0，所以 0 是一条天然的分界线
  • $R^2$ 可以是负数，负得越多说明模型比直接输出均值还差，通常意味着训练方向反了

• 逐维结果

维度	dpos x	dpos y	dpos z	drot x	drot y	drot z	gripper
R²	0.940	0.948	0.959	0.936	0.940	0.953	0.960
RMSE（原始单位）	0.080	0.087	0.093	0.011	0.016	0.018	0.197

• 平均 $R^2=0.948$，七个维度没有一个被放弃，最低的 drot x 也有 0.936
  • 这正好验证了第 4-2-3 节的判断：不做按维归一化，旋转那三维的 $R^2$ 会明显掉下去
  • 夹爪的 RMSE 0.197 看起来最大，但它的量纲本来就是正负 1 的开关量，$R^2$ 反而是最高的 0.960
  • 验证集重构 RMSE 反归一化之后是 0.096，而动作本身的池化 std 是 0.46，误差大约两成

4-5 Latent Space Visualization

• 把验证集轨迹编码成 $z\in {\mathbb{R}}^{16}$，再用 PCA 与 t-SNE 降到二维，按 LIBERO task 上色
• t-SNE（t-distributed Stochastic Neighbor Embedding，t 分布随机邻域嵌入）是一种非线性降维方法，比 PCA 更擅长展示局部邻域结构
• 40 个 task 的图例只标 T00 到 T39，它们是 LIBERO 任务列表里的编号

4-5-1 潜空间散点怎么读

• 这两张图要看的不是"有没有分开"，而是同色点有没有聚在一起、不同色点之间有没有连续过渡
• 判断标准可以拆成三条
  • 同一个 task 的窗口应该聚成一团，因为同一个任务的动作风格是稳定的
  • 相邻的两团之间应当有过渡点，而不是一刀切开的鸿沟，有过渡才说明潜空间是连续的
  • 不同 task 的点互相交叠是正常的，因为底层动作原语本来就重叠
• PCA 前两维只解释了 18.7% 的方差，看起来不高，但这不等于失败
• 40 个 task 的底层动作原语高度重叠，都是"伸过去、夹住、抬起来、放下"这四步，差别只在目标物体与位置
• 潜空间本来就不该按 task 分成 40 坨，我们也没有理由期待它分得开
• 这个实验真正要看的是：VAE 是否学到了一个能描述动作轨迹的低维表示，以及这个表示的连续性

说人话：这两张散点图回答两个问题：动作轨迹的低维表示连不连续，同一个任务聚不聚得起来。前者看团与团之间是平滑过渡还是一刀切开的鸿沟，后者看同色点有没有抱成一团。

4-5-2 逐维 KL 与塌缩判据

• 真正能说明问题的是第三张图，也是 AE 完全没有的一张图：每个潜维度的聚合后验分布，与标准正态先验的对照

• 每个子图上方的标题标的是该维的 $K{L}_{\text{sample}}$，横轴标签标的是矩匹配的 $K{L}_{\text{agg}}$，两者含义不同
• 每个子图的读法是
  • 灰色直方图是从验证集所有窗口采样出的 $z$ 在该维上的分布，也就是聚合后验的经验版本
  • 黑色曲线是标准正态先验的密度
  • 两者贴合说明这一维的边缘像先验，标题里的 $K{L}_{\text{sample}}$ 才说明解码器用不用这一维
• 实测结果

量	值
逐样本总 KL（损失里那一项）	16.72 nats，16 维平均约 1.04 nats 每维
边缘总 KL（矩匹配）	0.025 nats
边缘 $\mu$ 范围	$-0.06$ 到 $+0.05$
边缘 $\sigma$ 范围	0.99 到 1.07
塌缩维度	1 个，即 z[7]，$K{L}_{\text{sample}}=0.000$
活跃维度的 $K{L}_{\text{sample}}$ 范围	0.42 到 2.06

• 把这几个数字放在一起，正好复现第 3-9 节那个反直觉的结论
  • 16 个维度的边缘分布全都贴合先验，$\sigma$ 全落在 0.99 到 1.07 之间，$K{L}_{\text{agg}}$ 总共 0.025 nats
  • 但 z[7] 已经塌缩了，所有输入的 $\mu$ 都挤在 0.019，$\sigma$ 约等于 1.0，解码器完全不读它
• 边缘分布像不像先验，完全不能告诉我们解码器用没用这一维。 一个塌缩维度就是先验本身，边缘看起来当然完美
• 判断塌缩只能看 $K{L}_{\text{sample}}$，本项目用它作为唯一的判据

4-6 Random Generation

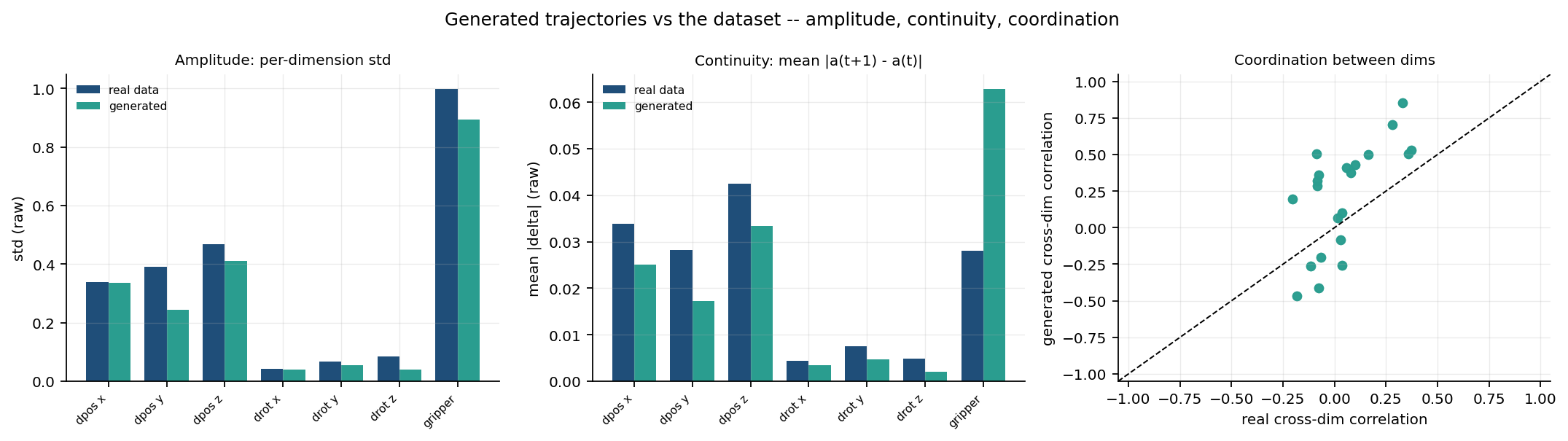

• 这是从自编码器迈向生成模型的关键一步：不输入任何真实轨迹，直接从先验采样 $z\sim \mathcal{N}(0,I)$，解码得到全新的动作轨迹

@torch.no_grad()
def sample(self, n, device=None):
    device = device or next(self.parameters()).device
    z = torch.randn(n, self.latent, device=device)   # 16 维，直接从先验抽
    return self.decode(z)                            # 解码即生成

• 采样 8 条，七个动作维度各一个子图

4-6-1 判断生成质量的三项对照

• 只看"曲线长得像不像"是不够的。曲线画得像，可能只是因为它长得像一条平均轨迹，而平均轨迹本身往往不是任何一条真实轨迹
• 所以还要做三项定量对照

• 三项对照分别是动作幅度、时间连续性、维度协调关系，各自对应生成模型的一个失效模式
  • 动作幅度对应"输出向均值收缩"，生成的东西幅度普遍比真实小
  • 时间连续性对应"动作抖动"，相邻两步之间跳变过大
  • 维度协调关系对应"维度解耦"，每一维单独看都对，但组合起来不像人做的
• 动作幅度，逐维对比生成与真实的 std

维度	dpos x	dpos y	dpos z	drot x	drot y	drot z	gripper
生成 / 真实 std 比	0.99	0.63	0.88	0.94	0.80	0.46	0.89

• 时间连续性，统计平均的相邻步变化量 $|a(t+1)-a(t)|$，越大越抖

  • 平移与旋转各维是真实的 0.6 到 0.8 倍，比真实更平滑
  • 但夹爪维反而是真实的 2.2 倍，0.063 对 0.028，采样出的夹爪开合比真实更频繁
  • 这是生成质量最明显的一处缺陷，夹爪是开关量，模型对它的多峰结构拟合得不好

• 维度协调关系，算 7×7 的跨维相关矩阵，真实与生成逐点对比

  • 非对角元素与真实的相关系数是 r = 0.657
  • 维度之间的协调关系大体学到了，但没有完全复现

• 生成样本幅度普遍偏小，尤其 drot z 只有真实的 46%

• 这不是玄学，原因在下一节的 β 消融里能定量地看出来：部分潜维度塌缩了，解码器能拿到的信息变少，输出就向均值收缩

• 这也是生成模型特有的分布覆盖问题，AE 根本没有 β 这一项可选，也就谈不上权衡

4-7 Latent Interpolation

• 取两条不同 task 的真实轨迹 $A_1,A_2$，编码得到 $z_1,z_2$，在线段上线性插值

$$z_{\alpha }=(1-\alpha )z_1+\alpha z_2,\alpha \in [0,1]$$

• 代码就是两行加权，注意 alpha 是标量时可以直接广播

z1, z2 = encode(A1), encode(A2)                  # 各是 (16,)
z_alpha = (1 - alpha) * z1 + alpha * z2          # 标量乘向量，广播
traj = decode(z_alpha).reshape(20, 7)

• 各 α 解码出的轨迹叠在一起，颜色即 α，虚线是两条真实端点轨迹

• 把插值路径投影到 PCA 平面上，灰色背景是验证集潜变量分布

• 选的两条轨迹是 task T00（放杯子）与 task T20（拿橙汁）

量	值
$\Vert z_1-z_2\Vert$	2.768
相邻 α 之间的解码变化量	0.605 / 0.633 / 0.626 / 0.639 / 0.650
端点重构 RMSE（A / B）	0.0653 / 0.0432
末端路径长度随 α	72 / 77 / 90 / 110 / 132 / 156 mm

• 解码变化量的最大值与最小值之比是 1.074，几乎是均匀的

4-7-1 插值检验的是潜空间的什么性质

• 这个指标检验的是潜空间的连续性与凸性
  • 如果潜空间是"碎"的，点与点之间是空洞，中间 α 解码出来的轨迹会变得毫无意义，动作乱跳、幅度爆炸或者塌成一条直线
  • 变化量突变则说明潜空间里存在断层，跨过断层时解码结果会跳变
• 实测变化量基本均匀，说明两点之间没有断层，中间 α 解码出来的都是合法的动作序列，不是噪声
• 末端路径长度随 α 单调递增，说明从 A 的动作形状到 B 的动作形状是连续变形过去的
• 这一条性质在机器人领域价值很高：它是"技能插值"与"技能组合"的前提，也是后面 Diffusion Policy 能被用作数据增强的原因

4-8 把动作积分成末端空间轨迹

• 前面五组图画的都是 action 对 t，但一条轨迹好不好，最终要看机械臂在空间里怎么动
• 所以每个实验都额外出一张笛卡尔空间的末端轨迹图

4-8-1 动作尺度 k 为什么必须拟合

• 这里遇到第一个真正的方法问题：LIBERO 的 action 是增量，不是位姿
• action[t] = [dpos(3), drot(3), gripper(1)]，dpos 是"这一步末端要往哪个方向挪一点"，不是绝对坐标
• 所以画轨迹必须做一次累加

$$p_{t+1}=p_t+k\cdot a_{t,:3}$$

• 难点在 $k$，也就是"一个动作单位等于多少米"
• 这个数数据集里没有给，因为它是控制器的性质，不是这个场景的性质
• 所以不能写死一个常数，正确的做法是从训练集 episode 上用最小二乘拟合

$$k^{\star }=\arg \underset{k}{\min }\sum _t\Vert \underset{\text{真实位移}}{\underbrace{(p_{t+1}-p_t)}}-k\cdot a_{t,:3}{\Vert }^2=\frac{{\sum }_t{a}_{t,:3}^{\top }(p_{t+1}-p_t)}{{\sum }_t{a}_{t,:3}^{\top }{a}_{t,:3}}$$

# trajvae/data.py: fit_action_scale
num += (cmd * delta).sum()      # cmd 是真实动作的前三维，delta 是真实位置差
den += (cmd * cmd).sum()
return num / den                # k 约等于 0.011346 m/unit

• 起点 $p_0$ 直接取 observation.state 的前三维，那是真实的末端位置，只对增量做积分

• 拟合出的 $k=0.011346$ m/unit，这个值会存进 checkpoint 与 metrics.json

• 这个近似有多准？ 用真实动作积分出来的路径，和真实末端位置对一下，训练前会打印

• 漂移是随步数累积的，所以必须分尺度看，混在一起讲会得出完全相反的结论

尺度	积分漂移	加上 VAE 误差	参照长度
单窗口（H=20）	13.5 mm	15.0 mm	路径 136 mm
整段 episode，逐窗口重锚定	11.1 mm	14.5 mm	无
整段 episode，从头连续积分	87.5 mm	无	净位移 326 mm

• 整段 episode 连续积分时，RMSE 87.5 mm，端点误差 97.5 mm，占净位移 326 mm 的 30%，单步漂移率 0.54 mm 每步
• 也就是说：积分本身就有可观漂移，来源是增量控制的量化误差与夹爪开合期间的零点漂移
• 一个 20 步窗口内约占路径的 10%，但跨几十步就会累积到净位移的 30%

这正是不把整段 episode 的原始积分直接画出来的原因：漂移会把图彻底画歪。h20_z16_12_trajectory_episode.png 里每个窗口都用自己的真实起点重新锚定，才把漂移压回窗口尺度，让 VAE 的误差显出来。

4-8-2 三条控制线分别隔离了什么

• 上面那个表说明了一件事：画出来的红线偏了，不能直接算成 VAE 的错
• 误差有两个来源，必须设计一组对照才能分开，所以每张轨迹图都同时画三条线

线	含义
实线 ground truth state	observation.state 里的真实末端位置
虚线 integrate real actions	对真实动作积分，隔离出积分漂移
虚线 integrate reconstructed actions	对 VAE 重构的动作积分，漂移与模型误差都在里面

• 虚线与实线的差距是积分漂移，两条虚线的差距才是 VAE 自己的误差

  • 没有中间这条控制线，我们无法判断一条画歪了的线上到底是模型的问题还是积分的问题
  • 实测结论很明确：单窗口上积分漂移 13.5 mm，VAE 只额外贡献 1.5 mm，约占总误差的十分之一
  • 空间轨迹的误差主要来自积分，不是来自 VAE

• 把一整个 episode 的 17 个窗口拼起来，单个 20 步窗口只有几厘米，看不出任务结构，拼完能看见完整的"伸过去、夹住、抬起来、放下"

• 先验采样出的 8 条轨迹，叠在 80 条真实窗口上，都从同一个起点画起，形状可以直接比较

• 沿 $z_{\alpha }$ 插值出来的末端路径，可见从 A 的动作形状连续变形成 B 的


• 采样的末端路径长度 129.8 mm，真实是 165.2 mm，同样反映第 4-6 节说的幅度偏小

因为 $k$ 是拟合出来的，integrate_paths 的绝对尺度依赖它，换数据集要重新拟合。不要把这个数当成常数写进代码，本项目把它存进了 checkpoint。

4-9 β 消融：KL 权重到底在权衡什么

• 这是全文最能说明"VAE 为什么是生成模型"的一组实验
• 同数据、同随机种子、同架构，只改 model.beta，各训一次

./run_beta_sweep.sh                          # beta 取 0.1 与 4.0，各训加评测加对比，约 8 分钟
BETAS="0.01 0.1 1 10" ./run_beta_sweep.sh    # 换成别的 beta 组合

• β 等于 1.0 不重训，它就是默认配置，已经在 runs/h20_z16 训好了，脚本直接复用

β	重构 $R^2$	$K{L}_{\text{sample}}$	塌缩维度	生成 / 真实幅度	跨维相关 r	采样路径长度
0.1	0.973	38.5	0/16	0.89	0.532	159 mm
1.0	0.948	16.7	1/16	0.80	0.657	130 mm
4.0	0.868	7.7	6/16	0.65	0.510	117 mm
真实	无	无	无	1.00	无	165 mm

• 三个趋势
  • β 变大，重构变差，$R^2$ 从 0.973 掉到 0.868。β 趋近 0 就退化成普通自编码器AE
  • β 变大，潜空间更"规矩"，$K{L}_{\text{sample}}$ 从 38.5 降到 7.7，后验更贴近先验
  • β 变大，塌缩维度变多，从 0 个到 1 个再到 6 个

说人话：这两项是此消彼长的。你想要潜空间更像标准正态，数据的还原就不准；你想还原得更准，潜空间就不像标准正态。$\beta$ 就是拧这两个方向的旋钮。

• 第三条解释了幅度那一行：β 等于 4 时 16 维里有 6 维是死的，解码器能用的信息变少，于是它对任何 $z$ 都输出"平均轨迹"
  • 幅度收缩到真实的 0.65，末端路径只剩 117 mm
• 所以"生成得不够多样"不是玄学，是后验塌缩的可测量后果
• β 等于 0.1 时 0 维塌缩，幅度 0.89、路径 159 mm，最接近真实
  • 代价是 $K{L}_{\text{sample}}=38.5$，潜空间离先验很远，理论上 $z\sim \mathcal{N}(0,I)$ 采样已经"出分布"了
  • 但它仍然采得出合理轨迹，因为边缘分布依然贴合先验，$K{L}_{\text{agg}}$ 只有 0.033
  • 这正好再次说明第 3-9 节那个结论：能不能采样，看的是聚合后验，而不是单个后验有多贴近先验
• 没有免费的午餐：β 等于 1 在跨维协调性上最好，$r=0.657$，另外两个 β 都更差
• β 也影响插值的端点保真度，方向和重构一致

β	0.1	1.0	4.0
插值两端点偏离真实路径	2.9 / 2.6 mm	6.4 / 5.3 mm	11.9 / 18.5 mm

• 这组实验也证明了可复现性：删掉两个 β 的运行目录后从头重跑，验证损失 8.795 与 61.850、$R^2$、KL、幅度、路径长度全部逐位重现

4-10 评估代码

• 4-4 到 4-8 报出来的每一个数字，都是下面这几段算出来的。方法本身在上面各节都讲过了，这一节只把代码补齐，让这些数字能被独立复算
  • 4-9 的 β 消融没有新代码，它就是把这套评估在四个 run 上各跑一遍（第 4-10-6 节）
• 先说一条贯穿始终的约定：所有指标都在验证集上算，编码时用后验均值 $\mu$，不用采样出来的 $z$
  • 用均值是确定性的，同一个输入永远给同一个输出，图和数都能复现
  • 也把采样噪声从指标里摘了出去：这里要量的是"模型学到了什么"，不是"这一次抽签抽得怎么样"

4-10-1 编码与解码

@torch.no_grad()
def encode_mu(model, x_norm, device, batch=4096):
    """编码到后验均值 mu，确定性，所以图和数都可复现"""
    model.eval()
    out = []
    for s in range(0, len(x_norm), batch):
        chunk = torch.from_numpy(x_norm[s : s + batch]).to(device)
        mu, _ = model.encode(chunk)
        out.append(mu.cpu().numpy())
    return np.concatenate(out, axis=0)


@torch.no_grad()
def encode_stats(model, x_norm, device, batch=4096):
    """返回每个样本后验的均值与方差，算逐维 KL 要用"""
    mus, vars_ = [], []
    for s in range(0, len(x_norm), batch):
        chunk = torch.from_numpy(x_norm[s : s + batch]).to(device)
        mu, logvar = model.encode(chunk)
        mus.append(mu.cpu().numpy())
        vars_.append(logvar.exp().cpu().numpy())
    return np.concatenate(mus), np.concatenate(vars_)


@torch.no_grad()
def decode_raw(model, z, scaler, device, window, batch=4096):
    """解码成物理单位的轨迹，形状 (N, H, D)"""
    out = []
    for s in range(0, len(z), batch):
        chunk = torch.from_numpy(np.asarray(z[s : s + batch], dtype=np.float32)).to(device)
        out.append(model.decode(chunk).cpu().numpy())
    return scaler.inverse_traj(np.concatenate(out, axis=0), window)

• 分 batch 是因为验证集有两万多个窗口，一次前向会占满显存，分批和不分批的结果完全一样
• decode_raw 里 inverse_traj 那一步把拉平的 (N, 140) 先拆回 (N, 20, 7)，这样 (7,) 的 mean/std 才能广播到最后那一维

4-10-2 重构指标

def per_dim_r2(real, recon):
    """R^2 per action dimension over the whole evaluation set."""
    ss_res = ((real - recon) ** 2).sum(axis=0)
    ss_tot = ((real - real.mean(axis=0)) ** 2).sum(axis=0)
    return 1.0 - ss_res / np.maximum(ss_tot, 1e-12)


# real_all / recon_all 都是 (N, H, D) = (20000, 20, 7)，且都已反归一化
rmse_raw_per_dim = np.sqrt(((real_all - recon_all) ** 2).mean(axis=0))    # (H, D)
r2_per_dim = per_dim_r2(real_all, recon_all)                            # (H, D)
rmse_raw_mean = float(np.sqrt(((real_all - recon_all) ** 2).mean()))     # 一个标量
r2_mean = float(r2_per_dim.mean())

• real_all 是验证集里随机抽的 20000 个窗口，recon_all 是它们过模型再反归一化的结果，两者形状都是 (20000, 20, 7)
• 求和只压掉了 axis=0 也就是样本维，所以两个结果是 (20, 7) 而不是 (7,)：20 个时间步各 7 个动作维度，一共 140 格
• 4-4 表里那两行是再沿时间步取一次平均得到的，即 r2_per_dim.mean(axis=0) 与 rmse_raw_per_dim.mean(axis=0)，各有 7 个数
• r2_mean 是 140 格的总平均，也就是表里"平均 $R^2=0.948$"那个数。它和"逐维 $R^2$ 再平均"不完全相等，因为每个时间步的方差不一样
• 两个 RMSE 都在物理动作单位上算，因为 inverse_traj 已经把归一化撤掉了
• 4-4 正文里"反归一化之后是 0.096"那句，就是这里的 rmse_raw_mean
• 顺带说清楚另一处容易混的：训练收尾时写进 summary.json 的 final_val_rmse_raw 大约是 0.072，它不是这个数
  • 那个数在训练循环里另算：先把归一化空间的逐格 RMSE 乘回该维的 std，再对 140 格取平均，见 trajvae/train.py 的 evaluate
  • 它是对整块验证集的逐格平均，这里是子采样两万窗口后的池化 RMSE，两者不是同一个量，不要拿来互相核对

4-10-3 潜空间指标

• 逐样本 KL 就是损失里那一项，逐维算完在样本维取平均

mu_s, var_s = encode_stats(model, val_norm, device)          # 都是 (N, L)

# KL_sample：每个样本的后验对先验的 KL，再对样本取平均
kl_sample = 0.5 * (mu_s**2 + var_s - np.log(np.maximum(var_s, 1e-12)) - 1.0).mean(axis=0)

• 聚合后验 $q(z)$ 是高斯混合，它的矩要按全方差公式算，两行都不能少

# E[z]  = mean(mu_i)
# Var[z] = mean(var_i) + var(mu_i)      <- 组内 + 组间，缺了第一项就全错
mu_all  = mu_s.mean(axis=0)
var_all = var_s.mean(axis=0) + mu_s.var(axis=0)

# 高斯混合没有闭式 KL，这里算的是矩匹配高斯对先验的 KL
kl_agg = 0.5 * (mu_all**2 + var_all - np.log(np.maximum(var_all, 1e-12)) - 1.0)

# 画直方图要从每个样本自己的后验里抽一次，这才是聚合后验的真实样本
z_agg = mu_s + np.sqrt(var_s) * rng.standard_normal(mu_s.shape)

• var_s.mean(axis=0) 是组内方差，mu_s.var(axis=0) 是组间方差。漏掉第一项，每个维度都会变成一根尖峰，塌缩维的 KL 会被算成无穷大
• 直方图这里有个更容易踩的坑：不能直接对 mu_s 做直方图。那样得到的是"后验均值"的分布，宽度比真实的聚合后验小了 $\mathbb{E}[\sigma ]$，每一格的图都会画错
• PCA 散点是对 encode_mu 出来的 16 维 z 做的，解释方差比 18.7% 指的是这一层，不是对 140 维动作做的 PCA

4-10-4 生成质量指标

# 时间连续性：相邻步变化量的平均，越大越抖。生成和真实各调一次
def smoothness(traj):
    """Mean absolute first difference per action dimension."""
    return np.abs(np.diff(traj, axis=1)).mean(axis=1)        # (N, H, D) -> (N, D)


torch.manual_seed(int(cfg.train.seed))                       # 固定种子，换台机器也是同一批样本
with torch.no_grad():
    z = torch.randn(n, model.latent, device=device)          # n = eval.n_generate = 8
    gen = scaler.inverse_traj(model.decode(z).cpu().numpy(), window)   # (n, H, D)

real = bundle["val"].x.astype(np.float32)                    # (23021, H, D)
gen_flat, real_flat = gen.reshape(-1, dim), real.reshape(-1, dim)

# 1. 动作幅度
std_real, std_generated = real_flat.std(axis=0), gen_flat.std(axis=0)
amplitude_ratio = std_generated / np.maximum(std_real, 1e-9)

# 2. 时间连续性
step_real, step_gen = smoothness(real).mean(axis=0), smoothness(gen).mean(axis=0)

# 3. 维度协调关系：7 乘 7 的跨维相关矩阵，真实与生成逐点对比
corr_real, corr_gen = np.corrcoef(real_flat.T), np.corrcoef(gen_flat.T)
off = ~np.eye(dim, dtype=bool)                               # 去掉对角线
corr_offdiag_r = float(np.corrcoef(corr_real[off], corr_gen[off])[0, 1])

• 三项各对应一个失效模式，缺一项就可能漏掉一类问题：只看幅度，看不出动作抖；只看幅度和平滑度，看不出维度之间配合得对不对
• 这里有一处统计上的注意事项：真实那一侧用了全部两万多个验证窗口，生成那一侧只有 n = 8 条轨迹。8 条轨迹内部 20 步是相关的，等效样本量接近 8 而不是 160，所以幅度比这类数字的相对不确定度在两成左右
  • 换句话说，0.63 与 0.46 这种单个维度的比值，只能当"明显偏小"来读，不能当成两位有效数字
  • β 消融那张表里的 0.89 / 0.80 / 0.65 是三条曲线各自的均值，趋势可信，但相邻两档之间的差距不宜过度解读
  • 要让这几个数真正稳，把 eval.n_generate 从 8 提到 256 再重跑 run_experiments.py 即可，其余代码不用动

4-10-5 插值指标

# 两条端点轨迹取自两个不同 task：task 列表里的第一个和中间那个
z_a = encode_mu(model, val_norm[idx_a : idx_a + 1], device)[0]       # (L,)
z_b = encode_mu(model, val_norm[idx_b : idx_b + 1], device)[0]

alphas = np.linspace(0.0, 1.0, steps)                                # steps = eval.interp_steps = 6
z_path = np.stack([(1 - a) * z_a + a * z_b for a in alphas])         # (steps, L)
decoded = decode_raw(model, z_path, scaler, device, window)          # (steps, H, D)

# 相邻 alpha 之间的解码变化量：突变说明潜空间里有断层
step_change = np.linalg.norm(np.diff(decoded, axis=0), axis=(1, 2))
# 实测 0.605 / 0.633 / 0.626 / 0.639 / 0.650，最大最小之比 1.074

# 末端路径长度，单位 mm。所有曲线都从同一个 origin 积分出来，
# 否则各自的起点不同，形状就没法直接比
interp_paths = integrate_paths(decoded, origin, scale)               # (steps, H+1, 3)
path_len = [np.linalg.norm(np.diff(p, axis=0), axis=1).sum() * 1000 for p in interp_paths]

# 解码路径偏离真实路径多少，同样在末端空间量。动作空间的 RMSE 说不出这件事，
# 单步很小的误差也能积分成肉眼可见的偏移
for tag, real_path, rec_path in (("A", path_a, interp_paths[0]), ("B", path_b, interp_paths[-1])):
    err = np.linalg.norm(rec_path - real_path, axis=1) * 1000        # (H+1,)，单位 mm
    endpoint_error[tag] = {"mean_mm": err.mean(), "final_mm": err[-1], "max_mm": err.max()}

• step_change 那五个数就是 4-7 表里"相邻 α 之间的解码变化量"那一行，最大最小之比 1.074 也是从它来的
• path_len 是 4-7 表里"末端路径长度随 α"那一行：72 / 77 / 90 / 110 / 132 / 156 mm
• 这两个指标要一起看：step_change 几乎均匀，说明动作是平滑变形过去的；path_len 单调变长，说明变的是形状而不是幅度。只看其中一个会得出相反的印象
• 端点误差必须在末端路径上量，不能在动作空间量，原因就是第 4-8 节那条：单步误差会累积

4-10-6 β 消融

• 4-9 没有单独的评估代码。它就是把上面四个实验在每一个 run 上各跑一遍，再把这些标量并排
• 所以 compare_betas.py 做的事只有两件：读每个 run 目录下的 metrics.json，按 $\beta$ 排序后画成对比图
• 这也是为什么那组实验敢说"只改了 β"：评估代码完全共用，任何一个数字的差异都只能来自训练

---

总结

• 本文从生成模型的基本概念出发，先讲清楚 AE 的结构与它为什么不能生成，再由这个缺口引出 VAE 的概率潜变量、重参数化、KL 散度与 ELBO 推导，最后用一套完整的机器人轨迹实验把这套理论跑通，并配合切片代码逐段对照了张量形状
• 核心要点回顾：
  • 判别模型建模 $p(y\mid x)$，生成模型建模 $p(x)$，后者一旦学到，生成就是从分布里采样
  • AE 的三处硬伤：损失里没有 $p(z)$，潜空间有空洞，潜空间不连续。所以它只能重构，不能生成
  • VAE 的关键改动只有一处：编码器输出从"一个点"变成"一个分布"，即 $\mu$ 与 $\log {\sigma }^2$ 两路，再由切片 h2[:, :16]、h2[:, 16:] 劈开
  • 重参数化 $z=\mu +\sigma \odot \epsilon$ 把随机性挪到与参数无关的 $\epsilon$ 上，让采样这一步变得可导
  • 损失是负 ELBO，由重构项与 KL 项组成，两项量纲要手动对齐，本项目是在 140 个输出维度与 16 个潜维度上分别求和
  • 聚合后验 $q(z)$ 是高斯混合，方差有组内与组间两项，缺一项会算出违反 Jensen 不等式的荒谬结果
  • $K{L}_{\text{sample}}$ 判断维度是否塌缩，$K{L}_{\text{agg}}$ 判断能否采样，实测 16 维边缘全部贴合先验，但 z[7] 依然塌缩
  • β 消融给出了完整因果链：β 变大导致塌缩维度变多，塌缩维度变多导致生成幅度收缩，从 0.89 掉到 0.65
  • 动作积分回笛卡尔空间时误差主要来自积分而非模型，单窗口漂移 13.5 mm，VAE 只额外贡献 1.5 mm
• 下一期我们会在此基础上进入 DDPM，看扩散模型是怎么把"一次采样"换成"逐步去噪"的，以及它为什么能在生成质量上超过 VAE
• 如有错误，欢迎指出！
• 感谢观看！
