🔥 内容介绍

一、整体概述

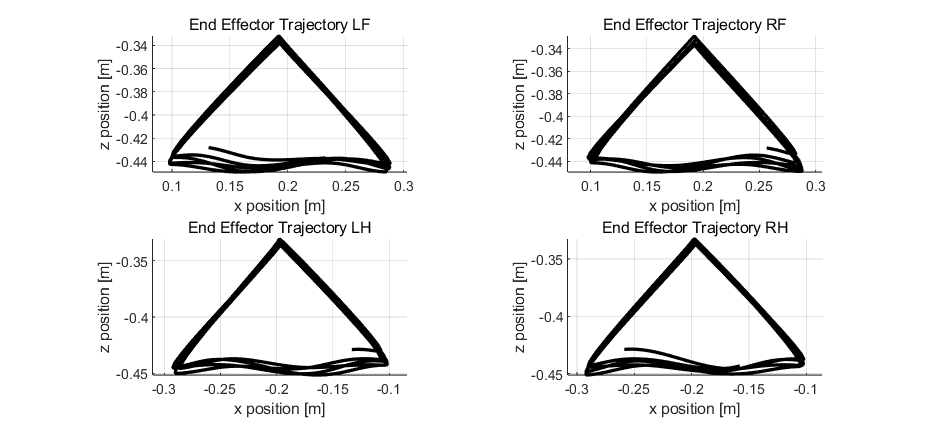

_Vitruvio_是面向足式机器人的快速腿部设计分析与优化框架，核心作用是为足式机器人的早期设计阶段提供指导。该框架的运行逻辑为：让末端执行器跟踪输入轨迹，计算完成跟踪所需的关节速度、扭矩、功率与能量；这些计算结果可支持用户通过自定义的切换开关调整设计选型，还可按需接入遗传算法优化器，对低层设计参数开展优化，最终降低用户指定的成本函数数值。

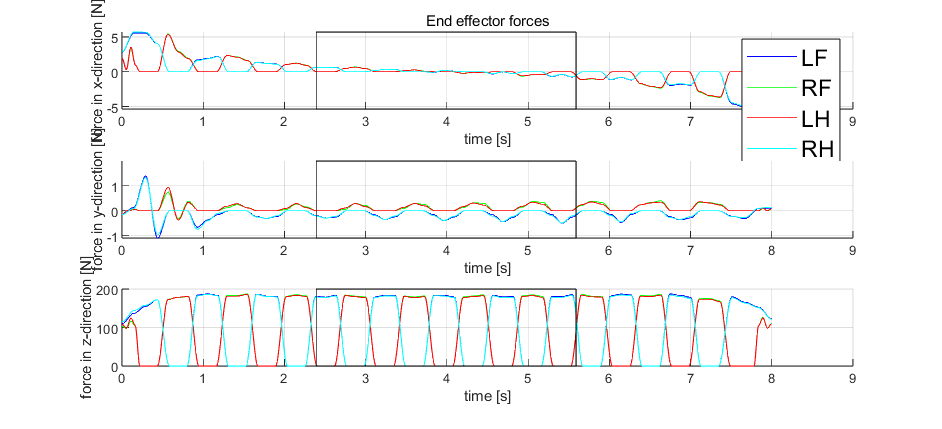

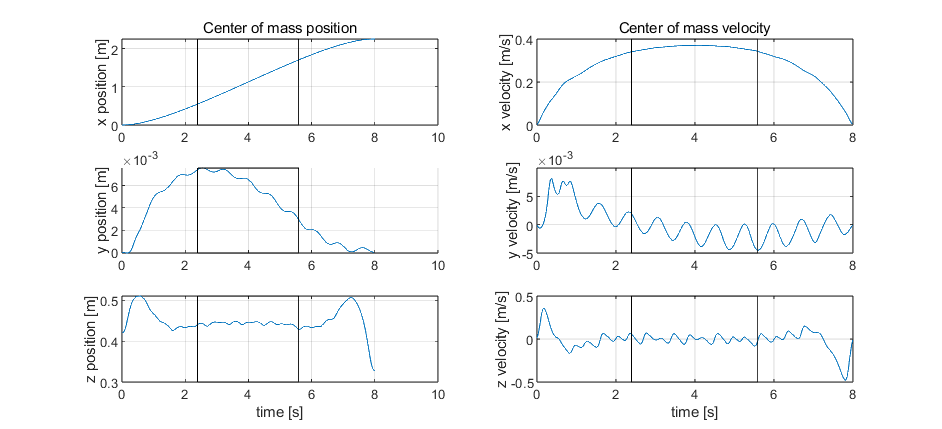

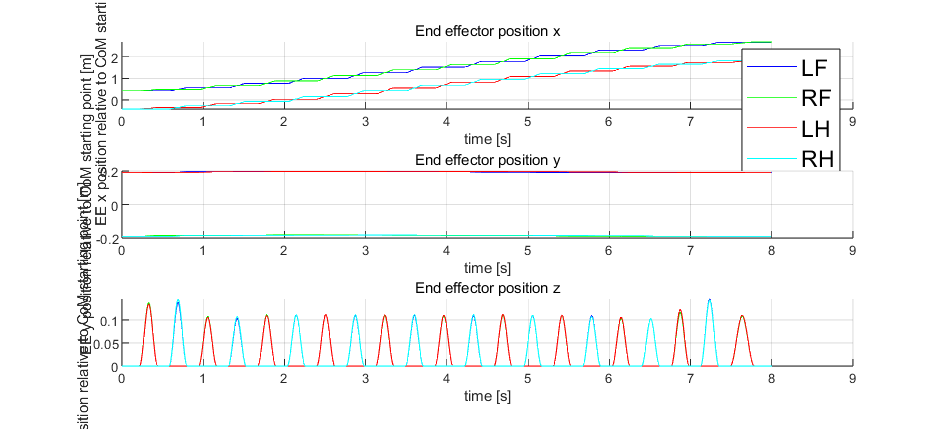

该框架的运行依赖导入轨迹数据，数据内容包含随时间变化的机械臂质心位置、姿态，以及末端执行器的位置与受力信息，而这些输入轨迹由_TOWR_轨迹优化器生成。TOWR仅需少量机器人设计参数，即可快速计算出不同任务下的可行轨迹，非常适配早期设计阶段的仿真辅助需求。

二、核心功能

✅ 计算跟踪输入轨迹所需的关节速度、扭矩、功率与能量。✅ 高度适配不同用户设计选择与机器人属性，支持快速对比高层设计决策：

可选择直接驱动模式（驱动器安装在关节处）或远程驱动模式（驱动器安装在机体内部）
腿的数量支持1到4条腿的配置
支持X型腿布局或M型腿布局
连杆数量支持2到4根的配置
可自定义连杆长度与密度
可从包含ANYdrive、Neo在内的现有驱动器列表中选择适配的驱动器
支持选择跟踪完整输入轨迹、仅跟踪全运动的采样片段，或平均为单个代表性步态周期✅ 支持运动可视化✅ 可计算元参数，包括：
运输成本

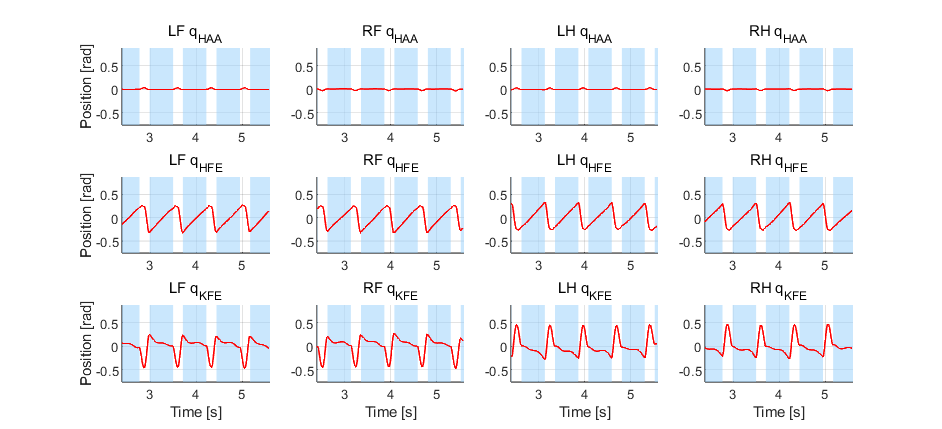

跟踪运动所需的关节角度范围

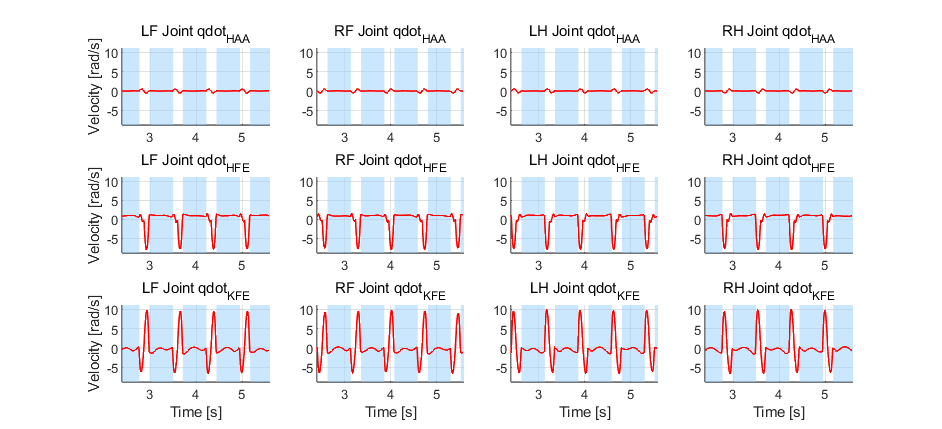

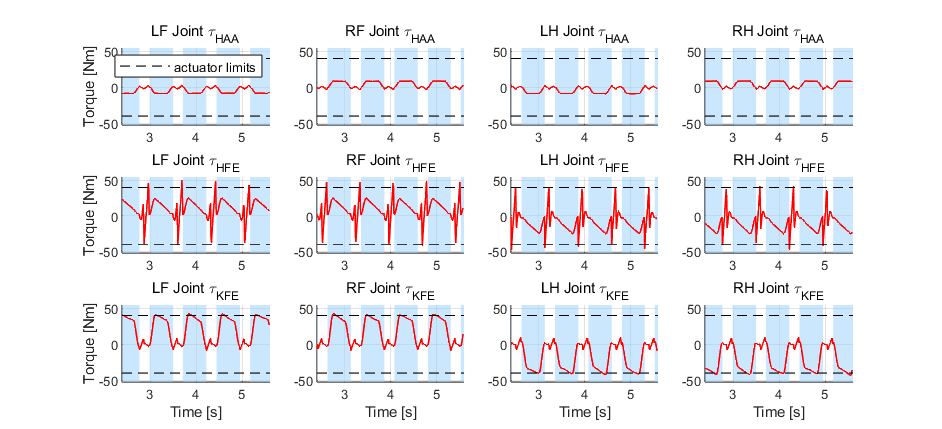

关节峰值速度、峰值扭矩与峰值功率
能量消耗✅ 支持设计参数优化：
可优化连杆长度
可优化传动比

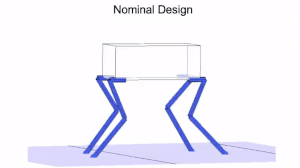

可优化平行弹性结构的弹簧刚度✅ 自动生成结果绘图✅ 支持机器人可视化✅ 可便捷新增机器人类与运动任务

三、安装步骤

克隆_Vitruvio_仓库，在Matlab中打开该项目
右键点击_vitruvio_文件夹，将该文件夹及其所有子文件夹添加到Matlab路径中
安装所需的Matlab工具箱：
- 机器人系统工具箱（Robotic System Toolbox）
- 全局优化工具箱（Global Optimization Toolbox）
- 并行计算工具箱（Parallel Computing Toolbox）上述工具箱都可以通过Matlab主页标签中的“附加功能”按钮完成添加。

四、使用流程

用户通过main.m中的切换开关控制整个仿真流程，推荐的标准工作流如下：

完成高层机器人设计决策，确定腿的数量、机器人质量、质心高度，以及标称站立状态下的末端执行器位置
基于上述决策，通过简化CAD模型计算机器人处于标称站立姿态时、以质心为参考点的惯性张量
将这些设计参数与惯性张量输入TOWR中的全新机器人模型，通过指定步态、目标位置、运动时长与地形属性，模拟特定任务下的运动
使用项目提供的importMotionData.m脚本，将仿真生成的ROSbag导入Vitruvio，保存为.mat格式文件
在Vitruvio中完成高层设计决策配置，运行仿真获取跟踪运动所需的关节速度、扭矩、功率、能量数值；启用优化时，还会返回优化后的腿部设计参数，同时提供标称腿部与优化后腿部的结果对比，所有结果都会存储在名为__results__的结构体中
用户可根据需求在main.m脚本中调整高层设计内容与成本函数项
若在main.m中启用对应开关，仿真运行过程中生成的所有图片与命令行输出内容，会自动打包生成PDF文件与TXT文件完成归档。
