1  引言

1.1  研究背景和意义

随着数字化转型的深入推进，网络系统已成为支撑企业运营不可或缺的基础设施，其性能、安全性和稳定性直接关系到企业生产效率和核心竞争力的形成。小型有限公司在业务规模不断扩大的过程中，现有网络架构逐步显现出诸多瓶颈：受传统星型拓扑结构与分散式经营模式所限，该系统在跨区域传达效率，数据输送安全及无线网络覆盖均性上存在短缺，其运维复杂度大，很难有效地支撑高清视频会议，移动办公以及即时数据交互之类的高带宽，低时延业务需求，在此大背景之下，塑造起一套面向未来，智能高效而且具有良好安全可控能力的企业网络，这既是小型公司做到可持续发展的关键之举，也是当下诸多企业在信息化进程当中遭遇的共同难点。

本研究具有理论与实践的双重价值。在实践层面，针对小型有限公司所设计的综合性网络解决方案，融合了高可用三层网络架构、精细化安全隔离与智能无线覆盖等关键技术，旨在有效突破其当前的网络性能瓶颈[1]。具体措施包括：经由部署 VRRP，MSTP，链路聚合等机制，达成设备和链路的备用功能，以此保证核心业务具有高可用性，利用防火墙策略， VLAN 划分以及 ACL 设置来加强逻辑隔离和访问控制能力，进而改进整体的数据安全性，凭借结构化布线系统和企业级无线网络规划，改良物理基础设施并且改善移动接入的体验。此方案执行之后，将会大幅改进企业的经营效率，削减运维成本，给业务拓展和更新赋予稳固的数字化根基，从理论到行业方面来看，本项研究依照“需求引导，技术合适”的准则，尽量防止出现脱离实际的技术拼凑现象，着重探究经典网络技术怎样在现代企业环境中做到系统融合及其工程化达成途径。 项目创建起一套完整的开展流程，包含需求分析，逻辑设计，物理部署以及验证检测环节，这给同类型企业以参考，特别是那些预算较少的企业实施网络升级时，可以当作一种可行的范例[2]。而且，方案里预先留出的标准接口和模块化框架，还为将来顺利过渡到 SDN，零信任安全这些先进体系形成了较好的基础，表现出很强的持续性与超前眼光，所以，这项研究既是一次具体企业的网络改造操作，也是对传统企业网络怎样达成稳定可靠的智能化变革的一种有益考察与经验汇总。

1.2  国内外研究现状

在企业网络技术方面，国内外的发展状况是“目标应用相似，但技术路径和产业成熟度有所差别”，国外的研究开始得比较早，已经形成起以思科，瞻博网络等企业为核心的完备产业链，其技术发展正在渐渐由传统的三层网络架构和MPLS VPN广域网，朝着以“意图引导网络”和“零信任安全框架”为典型的新型模式过渡，重点关注依靠人工智能的自动化运维，策略自愈功能，还有凭借身份的微分段安全机制，从学术研究角度来讲，有关软件定义网络（SDN），网络功能虚拟化（NFV）以及网络可编程性的这些方面的理论框架比较系统，给跨地区，多分支机构的企业做到云网融合和智能运作构筑了稳固的先进技术支持[3]。

国内学界的研究与国际前沿基本同步，在“数字中国”创建及其相关信创政策推动下收获了明显的发展。华为，新华三这些国内厂商已经给出了包含园区网，数据中心以及SD - WAN等场景的完备方案，做到了关键技术的自主掌控并实现商业化应用，当前，国内业界更多着眼于云网融合，全光网络，智能运维，把SDN理念注入传统网络框架来改善运作效率等方面，但研究表明，许多像小型有限公司这样的中小企业，在实际操作时仍然广泛存在新旧设备协作艰难，运维专业人员缺少，安全防护系统割裂等问题，总体来看是“头部企业引领潮流，大半企业紧跟其后探寻出路”的发展态势[4]。

当下，不管是国际上学术前沿的研究动态，还是国内产业界的应用考察，它们的共同指向都是创建更智能，安全又富有韧性的企业网络框架，不过，每采用一种新的理念或者技术之前，都要符合企业自身的业务情况，当前的技术水准以及成本限制这些因素。本研究依照这样的实际需求，不是特意去谋求概念上的更新，而是着重把那些成熟稳定，可用性较高的技术，模块化的安全手段以及现代化的结构化布线，无线网络规划有机结合起来，经由这样一条实用的道路，希望塑造出一种“即插即用，轻松拓展”的企业网络方案，从而切实缩小前沿理论研究和中小企业实际执行水平之间存在的鸿沟，具有很强的操作参考意义。

1.3 研究内容

本研究把小型有限公司当作案例，全面执行企业级网络的整体规划与设计，此项研究重点在于解决该公司当前网络存在的瓶颈问题，进而支持其日后业务的发展，其中包含网络生命时段里从逻辑架构设计，物理安排一直到安全加强这些完整的环节。

在核心网络重构方面，重点实施了架构优化与逻辑隔离策略。通过采用经典三层架构替代原有星型拓扑，构建了高性能骨干网络；同时进行精细化的IP地址规划与VLAN划分，实现了办公、财务、技术研发及服务器区域之间的逻辑隔离与可控通信。路由策略上采用OSPF动态路由为主、静态路由为辅的混合方案，显著提升了路径选择的灵活性和网络可靠性。 高可用性与安全性作为关键设计原则被深度融合到网络体系中。高可用性通过设备冗余、链路聚合、网关冗余及环路防护等多层次技术保障，确保核心业务连续性不受单点故障影响[5]。安全体系采用"边界-内部-接入"三级纵深防御架构：在边界部分经由防火墙划分安全域，并执行细致的访问控制策略，内部网络利用交换机的 ACL 达到部门之间的安全隔离，接入层设置端口安全和 DHCP Snooping 机制，这样就能有效地防止地址欺骗和内部攻击。

研究内容包含无线网络覆盖，物理基础设施以及运维守护体系的全面设计，其中具体牵涉高密度无线接入和无缝漫游方案的设计，符合行业标准的综合布线系统规划，还有核心网络设备的详细设置达成[6]。创建起依靠SNMP的网络监测机制和日志审核体系，从而保证网络形成之后具有持续的守护能力，这项研究塑造起一个从逻辑设计到物理执行，从方案制定到守护验证的完整循环体系。

2 需求分析与总体规划

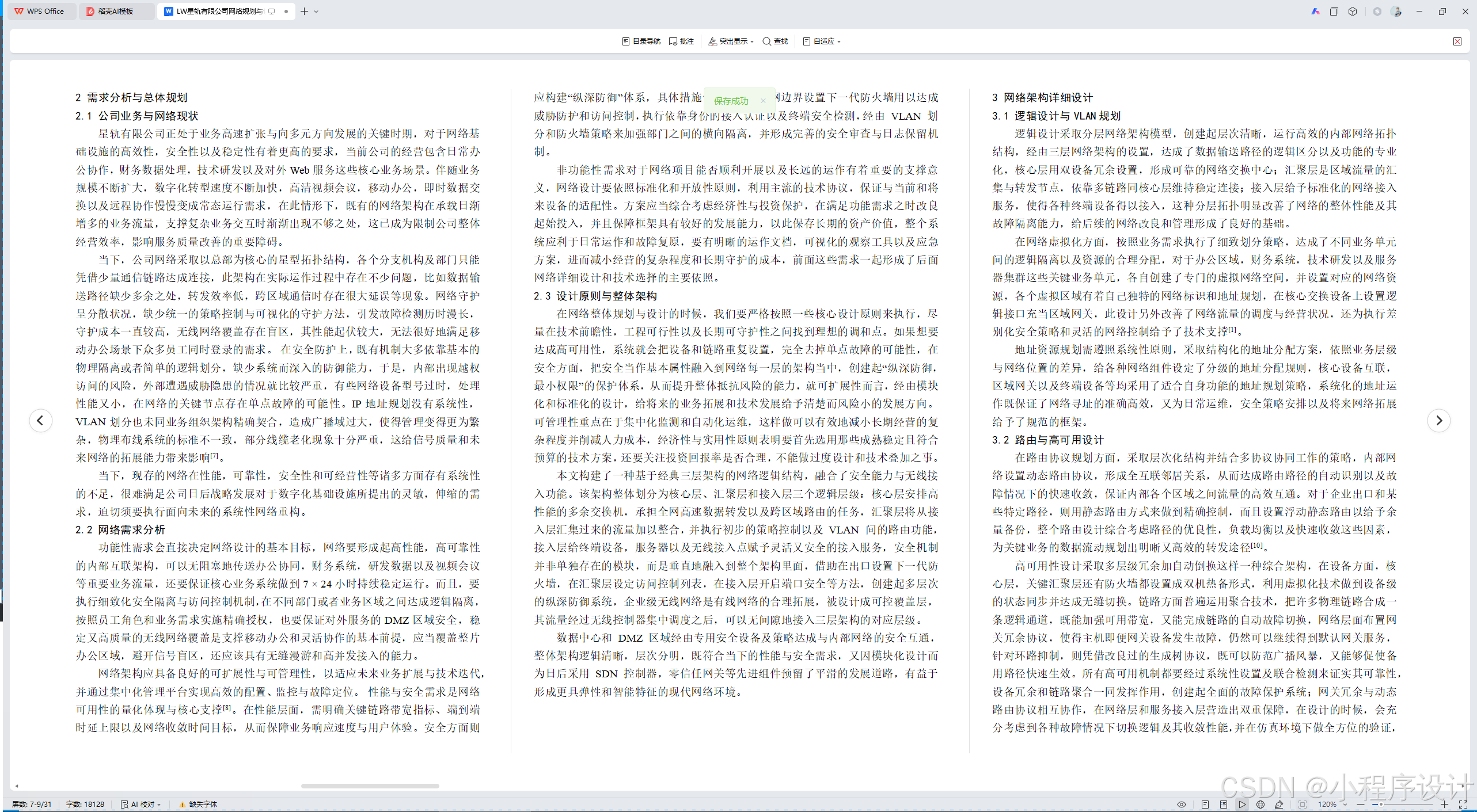

2.1 公司业务与网络现状

小型有限公司正处于业务高速扩张与向多元方向发展的关键时期，对于网络基础设施的高效性，安全性以及稳定性有着更高的要求，当前公司的经营包含日常办公协作，财务数据处理，技术研发以及对外Web服务这些核心业务场景。伴随业务规模不断扩大，数字化转型速度不断加快，高清视频会议，移动办公，即时数据交换以及远程协作慢慢变成常态运行需求，在此情形下，既有的网络架构在承载日渐增多的业务流量，支撑复杂业务交互时渐渐出现不够之处，这已成为限制公司整体经营效率，影响服务质量改善的重要障碍。

当下，公司网络采取以总部为核心的星型拓扑结构，各个分支机构及部门只能凭借少量通信链路达成连接，此架构在实际运作过程中存在不少问题，比如数据输送路径缺少多余之处，转发效率低，跨区域通信时存在很大延误等现象。网络守护呈分散状况，缺少统一的策略控制与可视化的守护方法，引发故障检测历时漫长，守护成本一直较高，无线网络覆盖存在盲区，其性能起伏较大，无法很好地满足移动办公场景下众多员工同时登录的需求。 在安全防护上，既有机制大多依靠基本的物理隔离或者简单的逻辑划分，缺少系统而深入的防御能力，于是，内部出现越权访问的风险，外部遭遇威胁隐患的情况就比较严重，有些网络设备型号过时，处理性能又小，在网络的关键节点存在单点故障的可能性。IP地址规划没有系统性，VLAN划分也未同业务组织架构精确契合，造成广播域过大，使得管理变得更为繁杂，物理布线系统的标准不一致，部分线缆老化现象十分严重，这给信号质量和未来网络的拓展能力带来影响[7]。

当下，现存的网络在性能，可靠性，安全性和可经营性等诸多方面存有系统性的不足，很难满足公司日后战略发展对于数字化基础设施所提出的灵敏，伸缩的需求，迫切须要执行面向未来的系统性网络重构。

2.2 网络需求分析

功能性需求会直接决定网络设计的基本目标，网络要形成起高性能，高可靠性的内部互联架构，可以无阻塞地传送办公协同，财务系统，研发数据以及视频会议等重要业务流量，还要保证核心业务系统做到7 × 24小时持续稳定运行。而且，要执行细致化安全隔离与访问控制机制，在不同部门或者业务区域之间达成逻辑隔离，按照员工角色和业务需求实施精确授权，也要保证对外服务的DMZ区域安全，稳定又高质量的无线网络覆盖是支撑移动办公和灵活协作的基本前提，应当覆盖整片办公区域，避开信号盲区，还应该具有无缝漫游和高并发接入的能力。

网络架构应具备良好的可扩展性与可管理性，以适应未来业务扩展与技术迭代，并通过集中化管理平台实现高效的配置、监控与故障定位。 性能与安全需求是网络可用性的量化体现与核心支撑[8]。在性能层面，需明确关键链路带宽指标、端到端时延上限以及网络收敛时间目标，从而保障业务响应速度与用户体验。安全方面则应构建“纵深防御”体系，具体措施包括：在互联网边界设置下一代防火墙用以达成威胁防护和访问控制，执行依靠身份的接入认证以及终端安全检测，经由 VLAN 划分和防火墙策略来加强部门之间的横向隔离，并形成完善的安全审查与日志保留机制。

非功能性需求对于网络项目能否顺利开展以及长远的运作有着重要的支撑意义，网络设计要依照标准化和开放性原则，利用主流的技术协议，保证与当前和将来设备的适配性。方案应当综合考虑经济性与投资保护，在满足功能需求之时改良起始投入，并且保障框架具有较好的发展能力，以此保存长期的资产价值，整个系统应利于日常运作和故障复原，要有明晰的运作文档，可视化的观察工具以及应急方案，进而减小经营的复杂程度和长期守护的成本，前面这些需求一起形成了后面网络详细设计和技术选择的主要依照。

2.3 设计原则与整体架构

在网络整体规划与设计的时候，我们要严格按照一些核心设计原则来执行，尽量在技术前瞻性，工程可行性以及长期可守护性之间找到理想的调和点。如果想要达成高可用性，系统就会把设备和链路重复设置，完全去掉单点故障的可能性，在安全方面，把安全当作基本属性融入到网络每一层的架构当中，创建起“纵深防御，最小权限”的保护体系，从而提升整体抵抗风险的能力，就可扩展性而言，经由模块化和标准化的设计，给将来的业务拓展和技术发展给予清楚而风险小的发展方向。 可管理性重点在于集中化监测和自动化运维，这样做可以有效地减小长期经营的复杂程度并削减人力成本，经济性与实用性原则表明要首先选用那些成熟稳定且符合预算的技术方案，还要关注投资回报率是否合理，不能做过度设计和技术叠加之事。

本文构建了一种基于经典三层架构的网络逻辑结构，融合了安全能力与无线接入功能。该架构整体划分为核心层、汇聚层和接入层三个逻辑层级：核心层安排高性能的多余交换机，承担全网高速数据转发以及跨区域路由的任务，汇聚层将从接入层汇集过来的流量加以整合，并执行初步的策略控制以及 VLAN 间的路由功能，接入层给终端设备，服务器以及无线接入点赋予灵活又安全的接入服务，安全机制并非单独存在的模块，而是垂直地融入到整个架构里面，借助在出口设置下一代防火墙，在汇聚层设定访问控制列表，在接入层开启端口安全等方法，创建起多层次的纵深防御系统，企业级无线网络是有线网络的合理拓展，被设计成可控覆盖层，其流量经过无线控制器集中调度之后，可以无间隙地接入三层架构的对应层级。

数据中心和 DMZ 区域经由专用安全设备及策略达成与内部网络的安全互通，整体架构逻辑清晰，层次分明，既符合当下的性能与安全需求，又因模块化设计而为日后采用 SDN 控制器，零信任网关等先进组件预留了平滑的发展道路，有益于形成更具弹性和智能特征的现代网络环境。

3 网络架构详细设计

3.1 逻辑设计与VLAN规划

逻辑设计采取分层网络架构模型，创建起层次清晰，运行高效的内部网络拓扑结构，经由三层网络架构的设置，达成了数据输送路径的逻辑区分以及功能的专业化，核心层用双设备冗余设置，形成可靠的网络交换中心；汇聚层是区域流量的汇集与转发节点，依靠多链路同核心层维持稳定连接；接入层给予标准化的网络接入服务，使得各种终端设备得以接入，这种分层拓扑明显改善了网络的整体性能及其故障隔离能力，给后续的网络改良和管理形成了良好的基础。

在网络虚拟化方面，按照业务需求执行了细致划分策略，达成了不同业务单元间的逻辑隔离以及资源的合理分配，对于办公区域，财务系统，技术研发以及服务器集群这些关键业务单元，各自创建了专门的虚拟网络空间，并设置对应的网络资源，各个虚拟区域有着自己独特的网络标识和地址规划，在核心交换设备上设置逻辑接口充当区域网关，此设计另外改善了网络流量的调度与经营状况，还为执行差别化安全策略和灵活的网络控制给予了技术支撑[1]。

地址资源规划需遵照系统性原则，采取结构化的地址分配方案，依照业务层级与网络位置的差异，给各种网络组件设定了分级的地址分配规则，核心设备互联，区域网关以及终端设备等均采用了适合自身功能的地址规划策略，系统化的地址运作既保证了网络寻址的准确高效，又为日常运维，安全策略安排以及将来网络拓展给予了规范的框架。

3.2 路由与高可用设计

在路由协议规划方面，采取层次化结构并结合多协议协同工作的策略，内部网络设置动态路由协议，形成全互联邻居关系，从而达成路由路径的自动识别以及故障情况下的快速收敛，保证内部各个区域之间流量的高效互通。对于企业出口和某些特定路径，则用静态路由方式来做到精确控制，而且设置浮动静态路由以给予余量备份，整个路由设计综合考虑路径的优良性，负载均衡以及快速收敛这些因素，为关键业务的数据流动规划出明晰又高效的转发途径[10]。

高可用性设计采取多层级冗余加自动倒换这样一种综合架构，在设备方面，核心层，关键汇聚层还有防火墙都设置成双机热备形式，利用虚拟化技术做到设备级的状态同步并达成无缝切换。链路方面普遍运用聚合技术，把许多物理链路合成一条逻辑通道，既能加强可用带宽，又能完成链路的自动故障切换，网络层面布置网关冗余协议，使得主机即便网关设备发生故障，仍然可以继续得到默认网关服务，针对环路抑制，则凭借改良过的生成树协议，既可以防范广播风暴，又能够促使备用路径快速生效。 所有高可用机制都要经过系统性设置及联合检测来证实其可靠性，设备冗余和链路聚合一同发挥作用，创建起全面的故障保护系统；网关冗余与动态路由协议相互协作，在网络层和服务接入层营造出双重保障，在设计的时候，会充分考虑到各种故障情况下切换逻辑及其收敛性能，并在仿真环境下做全方位的验证，从而保证实际部署之后能够达到企业业务对于网络连续性的高要求。

3.3 安全体系设计

在网络安全架构设计时，要按照分区防护原则对企业的网络执行层次划分，创建内部信任区，对外服务区，非信任区等诸多安全域，这些安全域之间依靠高性能防火墙执行严格的逻辑隔离，而且依照业务特征设置细致的访问控制策略。从核心网络角度来说，利用虚拟局域网技术达成部门以及业务系统之间的逻辑隔离，保证不同安全等级的数据流在相同的物理基础设施里得到有效区分，对于网络接入安全而言，应当安排依靠身份认证的网络准入控制机制。 经由集中式认证系统来核实接入终端的身份并考量其安全状况，再加上端口安全策略，可以有效地防止非法设备的接入。无线网络采用企业级的加密与认证方案，从而保证无线传送环境是安全的，所有的网络访问都要遵照最小权限原则，严厉限制用户只能访问被授权的资源。

架构融合了积极防御和持续观察的能力，在关键网络节点设置入侵防御系统和恶意代码检测引擎，达成对流量的深入剖析以及随时拦截威胁。创建统一的安全信息与事件经营平台，集中采集并关联分析全网日志数据，从而加强安全事件的追溯性及其应急响应的速度，该整体架构采取模块化设计，既满足当前的安全需求，又为将来向零信任架构过渡保留技术上的适应性。

3.4 无线网络设计

这个无线网络设计期望达成全方位且高性能的覆盖效果，经由细致的无线射频规划，在办公区，会议室以及公共区域这些高密度使用场所设置接入点，采用双频协作工作模式，再加上信道和发射功率的恰当设置，可以有效地清除信号盲区，压制同频干扰，进而给众多同时在线的用户提供稳定又高速的无线接入感受，网络具备无缝漫游的能力，保证员工在移动的时候业务不断线，使用顺畅。 从安全和经营角度看，采取集中化策略的运作架构，所有的接入点均由统一的无线控制器来执行控制，做到设置集中下达，随时监测运行状态并自动改善射频资源。

无线网络经由划分独立的服务集标识并结合业务虚拟局域网，达成不同用户群之间的逻辑隔离，其接入认证执行企业级安全协议，而且与当前认证系统相融合，具备依托身份的网络访问控制能力。无线用户的资料在经过加密之后，会统一输送到有线网络的核心安全节点处，然后接受同样的安全检查以及访问策略的管理，此设计重点考虑了服务品质和系统可扩展性这两个方面，利用服务品质保障措施，首先保证诸如视频会议，语音通话之类的即时业务对于带宽的需求得到满足。 整个无线网络采取模块化架构设计，这有益于后续灵活扩充接入点规模，也能顺利升级到新一代无线标准，从而适应企业未来业务发展及技术提升的需求，最终形成高效，可控又安全可靠的无线办公环境。

4 物理设计与实现

4.1 网络拓扑规划

小型有限公司网络拓扑规划采用核心、汇聚、接入三层分级架构，以模块化冗余设计为核心支撑，兼顾主办公区与分支扩展区的业务隔离与协同需求。核心层部署核心交换机A、B 双机热备，通过LACP多链路捆绑实现设备间高速互联，同时单独配置核心交换机 C 作为分支扩展区独立核心节点，有效分担跨区域流量，避免主办公区网络负载过载；核心层还直接对接互联网出口路由器，通过双链路互联保障外网访问的连续性，筑牢全网数据转发的核心枢纽。汇聚层按业务分区部署汇聚交换机 A、B、C，分别承接不同接入区域的流量聚合任务，不仅实现 VLAN 间路由转发、ACL 访问控制与 QoS 流量优先级管控，还通过与核心层的双链路互联设计，进一步提升区域网络的冗余能力与数据传输效率。接入层则通过 10 台接入交换机实现终端设备的全面覆盖，其中接入交换机 1-6 对应主办公区，分别连接办公 PC、财务专用终端、无线 AP 等设备，按部门职能划分 VLAN10、VLAN20、VLAN30 等独立逻辑区域，实现业务隔离与安全管控；接入交换机 7-10 服务于分支扩展区，连接扩展 PC 终端与 Server5 服务器，接入核心交换机 C 形成独立网络分区，与主办公区按需路由互通。无线网络方面，通过 AP1-4 实现主办公区全区域覆盖，由 AC1、AC2 双控制器统一管理，支持无线终端高并发接入与无缝漫游，保障移动办公场景的网络稳定性。全架构贯穿 “设备 - 链路 - 区域” 三级冗余设计，核心层、汇聚层关键设备均采用双机部署，核心与汇聚、汇聚与接入之间均通过双链路互联，配合 MSTP 生成树协议与 VRRP 网关冗余机制，彻底消除单点故障风险，确保核心业务 7×24 小时不间断运行；同时通过科学的区域划分与 VLAN 规划，结合边界防火墙与内部访问控制策略，构建起纵深防御的安全体系，既满足当前办公、财务、研发等核心业务的网络需求，又预留了充足的端口、带宽扩展空间与先进技术适配接口，为企业未来业务扩张与数字化转型提供稳定、安全、可扩展的网络支撑。

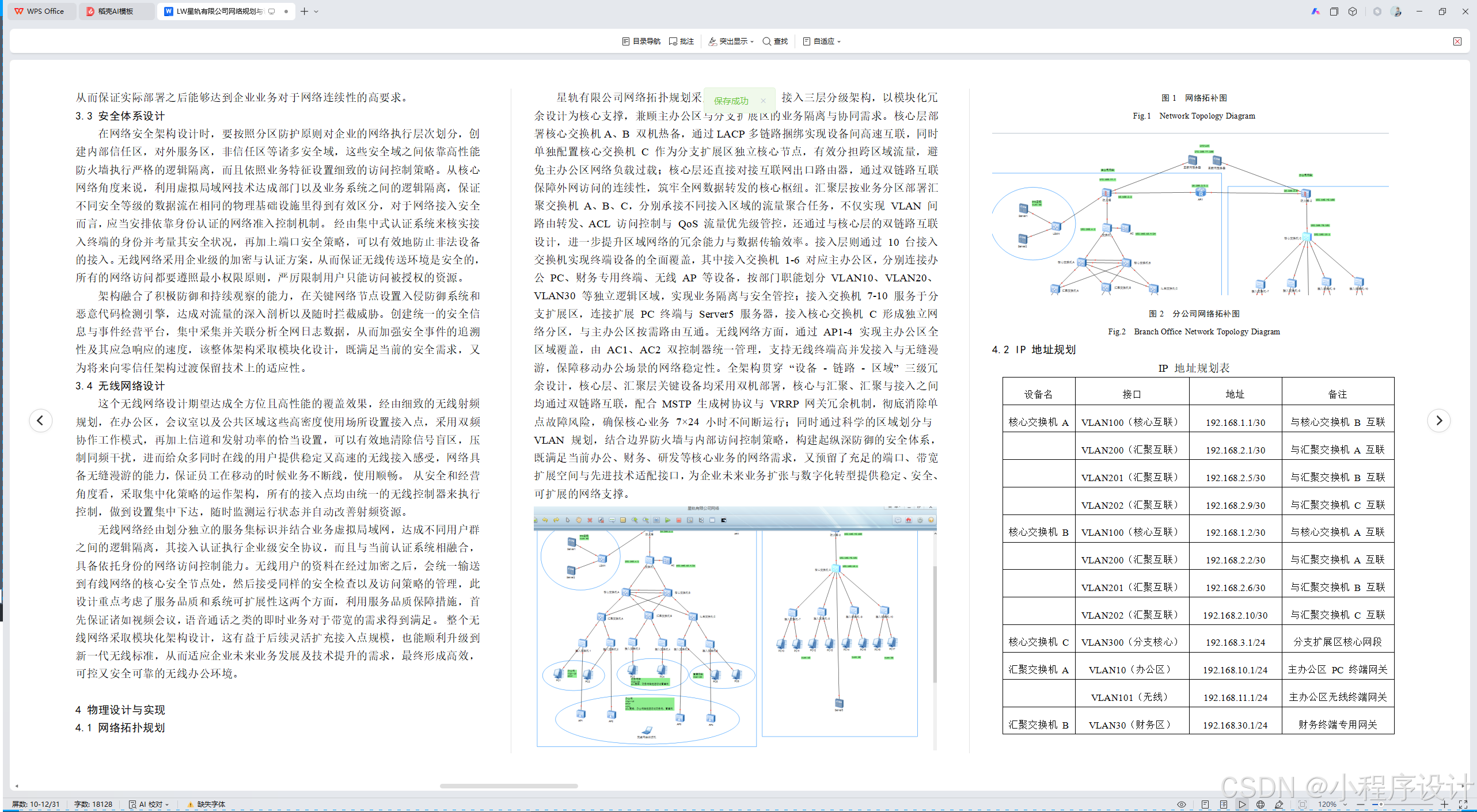

图1  网络拓补图

Fig.1  Network Topology Diagram

图2  分公司网络拓补图

Fig.2  Branch Office Network Topology Diagram

4.2 IP 地址规划

IP 地址规划表

设备名	接口	地址	备注
核心交换机 A	VLAN100（核心互联）	192.168.1.1/30	与核心交换机 B 互联
	VLAN200（汇聚互联）	192.168.2.1/30	与汇聚交换机 A 互联
	VLAN201（汇聚互联）	192.168.2.5/30	与汇聚交换机 B 互联
	VLAN202（汇聚互联）	192.168.2.9/30	与汇聚交换机 C 互联
核心交换机 B	VLAN100（核心互联）	192.168.1.2/30	与核心交换机 A 互联
	VLAN200（汇聚互联）	192.168.2.2/30	与汇聚交换机 A 互联
	VLAN201（汇聚互联）	192.168.2.6/30	与汇聚交换机 B 互联
	VLAN202（汇聚互联）	192.168.2.10/30	与汇聚交换机 C 互联
核心交换机 C	VLAN300（分支核心）	192.168.3.1/24	分支扩展区核心网段
汇聚交换机 A	VLAN10（办公区）	192.168.10.1/24	主办公区 PC 终端网关
	VLAN101（无线）	192.168.11.1/24	主办公区无线终端网关
汇聚交换机 B	VLAN30（财务区）	192.168.30.1/24	财务终端专用网关
汇聚交换机 C	VLAN20（通用区）	192.168.20.1/24	通用办公终端网关
接入交换机 1	接入端口	（跟随所属 VLAN 网段）	接入办公 PC（VLAN10）
AP1/AP2	无线接口	（分配 VLAN101 地址）	主办公区无线终端
Server1/2	业务接口	192.168.50.10-20/24	服务器区专用网段
分支 PC 终端	终端接口	192.168.40.10-20/24	分支扩展区 PC（VLAN40）
Server5	业务接口	192.168.3.10/24	分支扩展区服务器

核心层设备表

设备名	接口	地址	备注
核心交换机 A	VLAN100（核心互联）	192.168.1.1/30	与核心交换机 B 互联
	VLAN200（汇聚互联）	192.168.2.1/30	与汇聚交换机 A 互联
	VLAN201（汇聚互联）	192.168.2.5/30	与汇聚交换机 B 互联
	VLAN202（汇聚互联）	192.168.2.9/30	与汇聚交换机 C 互联
	管理接口	192.168.0.1/24	设备管理专用地址
核心交换机 B	VLAN100（核心互联）	192.168.1.2/30	与核心交换机 A 互联
	VLAN200（汇聚互联）	192.168.2.2/30	与汇聚交换机 A 互联
	VLAN201（汇聚互联）	192.168.2.6/30	与汇聚交换机 B 互联
	VLAN202（汇聚互联）	192.168.2.10/30	与汇聚交换机 C 互联
	管理接口	192.168.0.2/24	设备管理专用地址
核心交换机 C	VLAN300（分支核心）	192.168.3.1/24	分支扩展区核心网段
	管理接口	192.168.0.3/24	设备管理专用地址

汇聚层设备表

设备名	接口	地址	备注
汇聚交换机 A	VLAN10（办公区）	192.168.10.1/24	主办公区 PC 终端网关
	VLAN101（无线）	192.168.11.1/24	主办公区无线终端网关
	连核心 A 接口	192.168.2.3/30	对应核心交换机 A VLAN200
	连核心 B 接口	192.168.2.4/30	对应核心交换机 B VLAN200
	管理接口	192.168.0.10/24	设备管理专用地址
汇聚交换机 B	VLAN30（财务区）	192.168.30.1/24	财务终端专用网关
	VLAN50（服务器区）	192.168.50.1/24	主办公区服务器集群网关
	连核心 A 接口	192.168.2.7/30	对应核心交换机 A VLAN201
	连核心 B 接口	192.168.2.8/30	对应核心交换机 B VLAN201
	管理接口	192.168.0.11/24	设备管理专用地址
汇聚交换机 C	VLAN20（通用办公）	192.168.20.1/24	通用办公终端网关
	VLAN60（DMZ 区）	192.168.60.1/24	对外服务区网关
	连核心 A 接口	192.168.2.11/30	对应核心交换机 A VLAN202
	连核心 B 接口	192.168.2.12/30	对应核心交换机 B VLAN202
	管理接口	192.168.0.12/24	设备管理专用地址

接入层设备表

设备名	接口	地址	备注
接入交换机 1	管理接口	192.168.0.20/24	接入办公 PC（VLAN10）
接入交换机 2	管理接口	192.168.0.21/24	接入办公 PC（VLAN10）
接入交换机 3	管理接口	192.168.0.22/24	接入无线 A（VLAN101）
接入交换机 4	管理接口	192.168.0.23/24	接入财务终端（VLAN30）
接入交换机 5	管理接口	192.168.0.24/24	接入服务器（VLAN50）
接入交换机 6	管理接口	192.168.0.25/24	接入通用办公终端（VLAN20）
接入交换机 7	管理接口	192.168.0.30/24	接入分支 PC（VLAN40）
接入交换机 8	管理接口	192.168.0.31/24	接入分支 PC（VLAN40）
接入交换机 9	管理接口	192.168.0.32/24	接入分支 PC（VLAN40）
接入交换机 10	管理接口	192.168.0.33/24	接入 Server5（VL

终端与服务器表

设备名	接口	地址	备注
主办公 PC	终端地址	192.168.10.10-100/24	主办公区 PC 终端
通用办公 PC	终端地址	192.168.20.10-100/24	通用办公终端
财务终端	终端地址	192.168.30.10-50/24	财务专用终端
无线终端	终端地址	192.168.11.10-150/24	主办公区无线终端
Server1	业务接口	192.168.50.10/24	主办公区业务服务器
Server2	业务接口	192.168.50.11/24	主办公区数据库服务器
Server3	业务接口	192.168.60.10/24	DMZ 区对外服务器
Server5	业务接口	192.168.3.10/24	分支扩展区服务器

管理与特殊网段表

设备名	接口	地址	备注
路由器	内网接口	192.168.70.1/30	连接核心层
	外网接口	203.0.113.10/29	公网地址（示例）
	管理接口	192.168.0.50/24	设备管理专用地址
防火墙	Trust 区接口	192.168.70.2/30	对接核心层
	DMZ 区接口	192.168.60.2/24	对接 DMZ 区
	Untrust 区接口	203.0.113.11/29	对接互联网
	管理接口	192.168.0.51/24	设备管理专用地址
网络管理服务器	业务接口	192.168.0.254/24	全网设备管理网关

IPv4地址规划表

网络区域	VLAN ID	网段	网关	DHCP服务器	备注
办公区	10	192.168.10.0/24	192.168.10.1	启用	办公终端
财务部	20	192.168.20.0/24	192.168.20.1	禁用	财务专用
技术部	30	192.168.30.0/24	192.168.30.1	禁用	技术研发
服务器区	50	192.168.50.0/24	192.168.50.1	静态	内部服务器
DMZ区	-	172.100.77.0/24	172.100.77.1	静态	对外服务
无线用户	10	192.168.10.0/24	192.168.10.1	启用	与办公区同VLAN
管理VLAN	99	192.168.99.0/24	192.168.99.1	静态	设备管理

VLAN分配表

VLAN ID	VLAN名称	用途	网关IP
10	Office	办公区有线/无线	192.168.10.1
20	Finance	财务部	192.168.20.1
30	Tech	技术部	192.168.30.1
50	Server	内部服务器	192.168.50.1
60	DMZ	DMZ区域	172.100.77.1
99	Management	设备管理	192.168.99.1

网络设备表

设备类型	型号	数量	角色
核心交换机	S5700	3	核心交换
汇聚交换机	S5700	2+	汇聚交换
接入交换机	S3700	10+	接入交换
路由器	AR2220	1	边界路由
防火墙	USG5500	2	安全防护
无线控制器	AC6005	1	WLAN管理
无线AP	AP2050	4	无线覆盖

服务器设备表

设备类型	数量	IP地址	用途
服务器	2	192.168.50.10-11	内部业务
服务器	1	172.100.77.100	DMZ服务
服务器	1	192.168.15.33	特定业务

4.3 综合布线系统设计

4.3.1 垂直布线施工

垂直布线采取分层汇聚和竖井集中部署关联的模式，用以保障各楼层网络节点之间达成稳定的互联，在施工期间，首先考虑利用建筑已有的竖井空间来布置48芯多模光纤当作主干垂直链路，而且在每一层楼设立光纤配线架，做到光信号的分路和转接，还要一同铺设6类非屏蔽双绞线，此线作为备用链路以及低带宽设备的连接途径，经由楼层弱电间里的网络配线架来完成终端接入的端口设置。

布线施工严格遵循“路由最短化、防护标准化”原则：垂直线缆经由金属线槽封装，沿着竖井垂直敷设，每隔1.5米设置固定支架，以防线缆自重引发下垂或者受损，光纤熔接利用热熔工艺，熔接损耗控制在0.1dB之内，各个熔接点均施加热缩管保护，并贴附标识标签。双绞线按照T568B标准执行端接，施工完毕之后逐一展开通断检测和衰减性能检测，保证所有链路性能达标率到达100%，垂直布线系统形成起完备的标识体系，所有光纤和双绞线都贴有包含“链路编号 - 楼层 - 端口”信息的标签，在竖井内部绘制并把布线拓扑图固定在显眼处，给后期的运维赋予清晰的物理路径检索依照，如下图3所示。

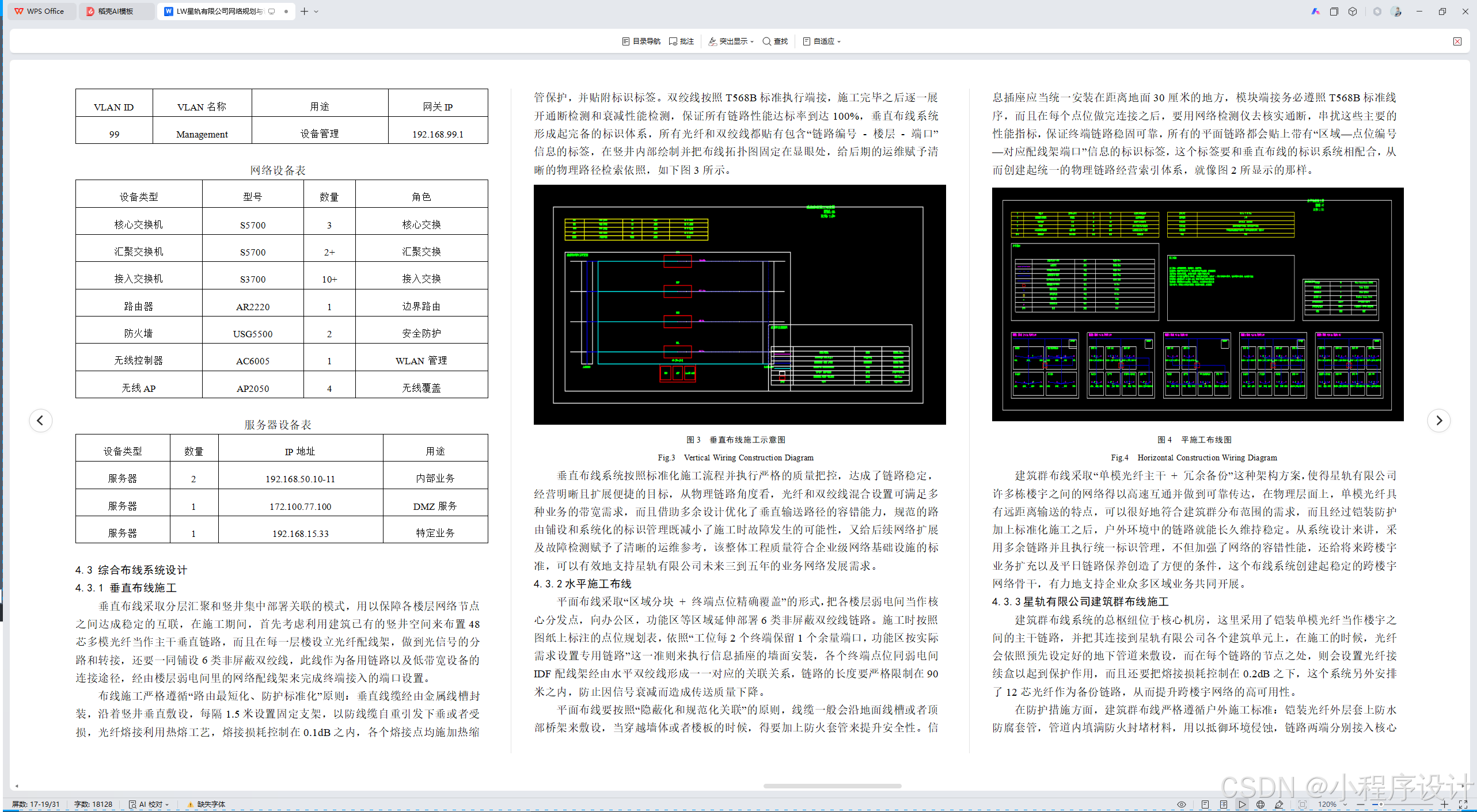

图3  垂直布线施工示意图

Fig.3  Vertical Wiring Construction Diagram

垂直布线系统按照标准化施工流程并执行严格的质量把控，达成了链路稳定，经营明晰且扩展便捷的目标，从物理链路角度看，光纤和双绞线混合设置可满足多种业务的带宽需求，而且借助多余设计优化了垂直输送路径的容错能力，规范的路由铺设和系统化的标识管理既减小了施工时故障发生的可能性，又给后续网络扩展及故障检测赋予了清晰的运维参考，该整体工程质量符合企业级网络基础设施的标准，可以有效地支持小型有限公司未来三到五年的业务网络发展需求。

4.3.2水平施工布线

平面布线采取“区域分块 + 终端点位精确覆盖”的形式，把各楼层弱电间当作核心分发点，向办公区，功能区等区域延伸部署6类非屏蔽双绞线链路。施工时按照图纸上标注的点位规划表，依照“工位每2个终端保留1个余量端口，功能区按实际需求设置专用链路”这一准则来执行信息插座的墙面安装，各个终端点位同弱电间IDF配线架经由水平双绞线形成一一对应的关联关系，链路的长度要严格限制在90米之内，防止因信号衰减而造成传送质量下降。

平面布线要按照“隐蔽化和规范化关联”的原则，线缆一般会沿地面线槽或者顶部桥架来敷设，当穿越墙体或者楼板的时候，得要加上防火套管来提升安全性。信息插座应当统一安装在距离地面30厘米的地方，模块端接务必遵照T568B标准线序，而且在每个点位做完连接之后，要用网络检测仪去核实通断，串扰这些主要的性能指标，保证终端链路稳固可靠，所有的平面链路都会贴上带有“区域—点位编号—对应配线架端口”信息的标识标签，这个标签要和垂直布线的标识系统相配合，从而创建起统一的物理链路经营索引体系，就像图2所显示的那样。

图4  平施工布线图

Fig.4  Horizontal Construction Wiring Diagram

建筑群布线采取“单模光纤主干 + 冗余备份”这种架构方案，使得小型有限公司许多栋楼宇之间的网络得以高速互通并做到可靠传达，在物理层面上，单模光纤具有远距离输送的特点，可以很好地符合建筑群分布范围的需求，而且经过铠装防护加上标准化施工之后，户外环境中的链路就能长久维持稳定。从系统设计来讲，采用多余链路并且执行统一标识管理，不但加强了网络的容错性能，还给将来跨楼宇业务扩充以及平日链路保养创造了方便的条件，这个布线系统创建起稳定的跨楼宇网络骨干，有力地支持企业众多区域业务共同开展。

4.3.3小型有限公司建筑群布线施工

建筑群布线系统的总枢纽位于核心机房，这里采用了铠装单模光纤当作楼宇之间的主干链路，并把其连接到小型有限公司各个建筑单元上，在施工的时候，光纤会依照预先设定好的地下管道来敷设，而在每个链路的节点之处，则会设置光纤接续盒以起到保护作用，而且还要把熔接损耗控制在0.2dB之下，这个系统另外安排了12芯光纤作为备份链路，从而提升跨楼宇网络的高可用性。

在防护措施方面，建筑群布线严格遵循户外施工标准：铠装光纤外层套上防水防腐套管，管道内填满防火封堵材料，用以抵御环境侵蚀，链路两端分别接入核心机房和楼宇机房的ODF配线架，用“楼宇编号 - 链路序号 - 芯数”标签体系做到统一标识与管理，施工完毕后，对整座建筑群链路执行全程光功率检测，保证跨楼宇数据传送稳定且延迟小，如下图5所示。

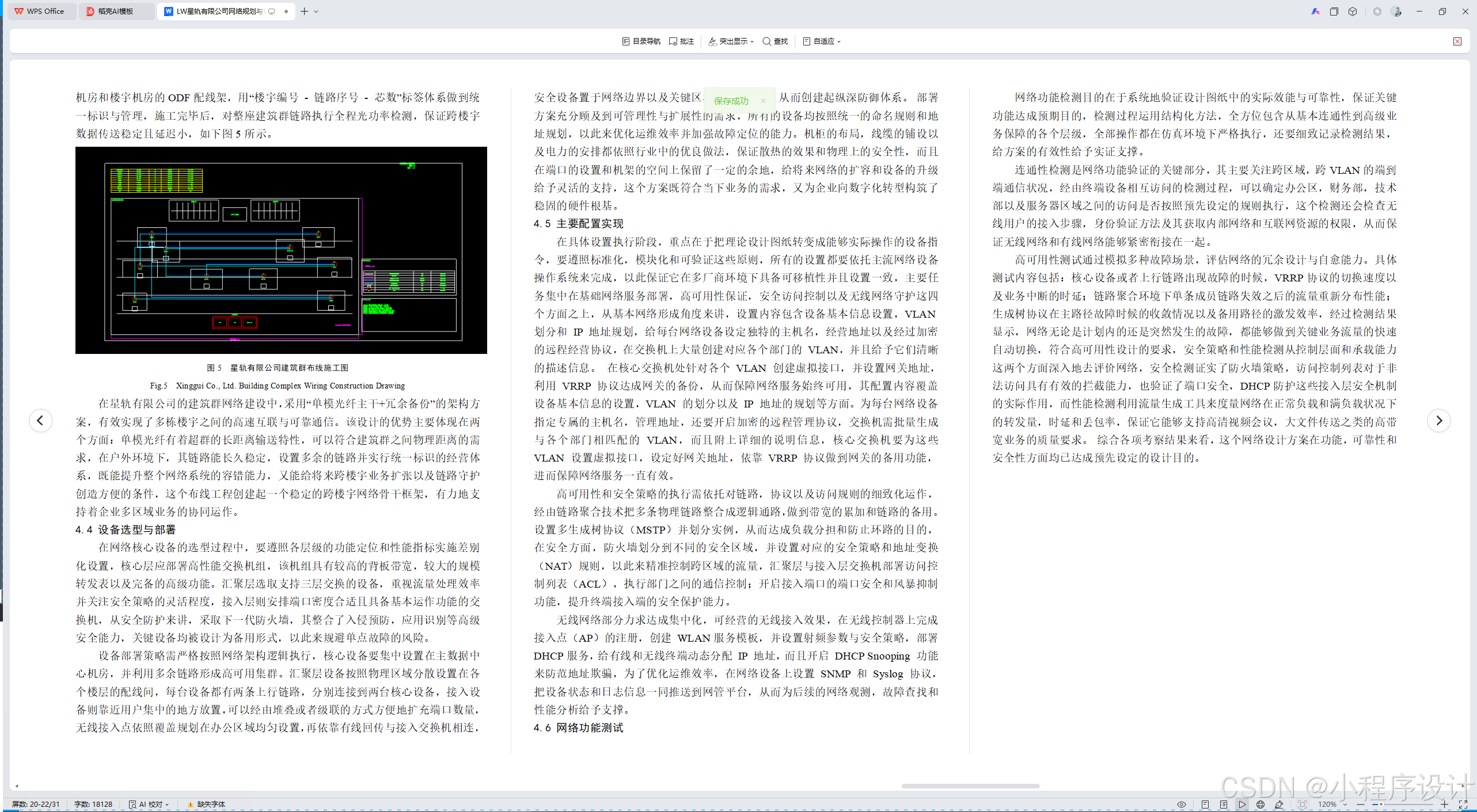

图5  小型有限公司建筑群布线施工图

Fig.5  Xinggui Co., Ltd. Building Complex Wiring Construction Drawing

在小型有限公司的建筑群网络建设中，采用“单模光纤主干+冗余备份”的架构方案，有效实现了多栋楼宇之间的高速互联与可靠通信。该设计的优势主要体现在两个方面：单模光纤有着超群的长距离输送特性，可以符合建筑群之间物理距离的需求，在户外环境下，其链路能长久稳定，设置多余的链路并实行统一标识的经营体系，既能提升整个网络系统的容错能力，又能给将来跨楼宇业务扩张以及链路守护创造方便的条件，这个布线工程创建起一个稳定的跨楼宇网络骨干框架，有力地支持着企业多区域业务的协同运作。

4.4 设备选型与部署

在网络核心设备的选型过程中，要遵照各层级的功能定位和性能指标实施差别化设置，核心层应部署高性能交换机组，该机组具有较高的背板带宽，较大的规模转发表以及完备的高级功能。汇聚层选取支持三层交换的设备，重视流量处理效率并关注安全策略的灵活程度，接入层则安排端口密度合适且具备基本运作功能的交换机，从安全防护来讲，采取下一代防火墙，其整合了入侵预防，应用识别等高级安全能力，关键设备均被设计为备用形式，以此来规避单点故障的风险。

设备部署策略需严格按照网络架构逻辑执行，核心设备要集中设置在主数据中心机房，并利用多余链路形成高可用集群。汇聚层设备按照物理区域分散设置在各个楼层的配线间，每台设备都有两条上行链路，分别连接到两台核心设备，接入设备则靠近用户集中的地方放置，可以经由堆叠或者级联的方式方便地扩充端口数量，无线接入点依照覆盖规划在办公区域均匀设置，再依靠有线回传与接入交换机相连，安全设备置于网络边界以及关键区域的交接地带，从而创建起纵深防御体系。 部署方案充分顾及到可管理性与扩展性的需求，所有的设备均按照统一的命名规则和地址规划，以此来优化运维效率并加强故障定位的能力。机柜的布局，线缆的铺设以及电力的安排都依照行业中的优良做法，保证散热的效果和物理上的安全性，而且在端口的设置和机架的空间上保留了一定的余地，给将来网络的扩容和设备的升级给予灵活的支持，这个方案既符合当下业务的需求，又为企业向数字化转型构筑了稳固的硬件根基。

4.5 主要配置实现

在具体设置执行阶段，重点在于把理论设计图纸转变成能够实际操作的设备指令，要遵照标准化，模块化和可验证这些原则，所有的设置都要依托主流网络设备操作系统来完成，以此保证它在多厂商环境下具备可移植性并且设置一致，主要任务集中在基础网络服务部署，高可用性保证，安全访问控制以及无线网络守护这四个方面之上，从基本网络形成角度来讲，设置内容包含设备基本信息设置，VLAN划分和 IP 地址规划，给每台网络设备设定独特的主机名，经营地址以及经过加密的远程经营协议，在交换机上大量创建对应各个部门的 VLAN，并且给予它们清晰的描述信息。 在核心交换机处针对各个 VLAN 创建虚拟接口，并设置网关地址，利用 VRRP 协议达成网关的备份，从而保障网络服务始终可用，其配置内容覆盖设备基本信息的设置，VLAN 的划分以及 IP 地址的规划等方面。为每台网络设备指定专属的主机名，管理地址，还要开启加密的远程管理协议，交换机需批量生成与各个部门相匹配的 VLAN，而且附上详细的说明信息，核心交换机要为这些 VLAN 设置虚拟接口，设定好网关地址，依靠 VRRP 协议做到网关的备用功能，进而保障网络服务一直有效。

高可用性和安全策略的执行需依托对链路，协议以及访问规则的细致化运作，经由链路聚合技术把多条物理链路整合成逻辑通路，做到带宽的累加和链路的备用。设置多生成树协议（MSTP）并划分实例，从而达成负载分担和防止环路的目的，在安全方面，防火墙划分到不同的安全区域，并设置对应的安全策略和地址变换（NAT）规则，以此来精准控制跨区域的流量，汇聚层与接入层交换机部署访问控制列表（ACL），执行部门之间的通信控制；开启接入端口的端口安全和风暴抑制功能，提升终端接入端的安全保护能力。

无线网络部分力求达成集中化，可经营的无线接入效果，在无线控制器上完成接入点（AP）的注册，创建 WLAN服务模板，并设置射频参数与安全策略，部署 DHCP服务，给有线和无线终端动态分配 IP 地址，而且开启 DHCP Snooping 功能来防范地址欺骗，为了优化运维效率，在网络设备上设置 SNMP 和 Syslog 协议，把设备状态和日志信息一同推送到网管平台，从而为后续的网络观测，故障查找和性能分析给予支撑。

4.6 网络功能测试

网络功能检测目的在于系统地验证设计图纸中的实际效能与可靠性，保证关键功能达成预期目的，检测过程运用结构化方法，全方位包含从基本连通性到高级业务保障的各个层级，全部操作都在仿真环境下严格执行，还要细致记录检测结果，给方案的有效性给予实证支撑。

连通性检测是网络功能验证的关键部分，其主要关注跨区域，跨VLAN的端到端通信状况，经由终端设备相互访问的检测过程，可以确定办公区，财务部，技术部以及服务器区域之间的访问是否按照预先设定的规则执行，这个检测还会检查无线用户的接入步骤，身份验证方法及其获取内部网络和互联网资源的权限，从而保证无线网络和有线网络能够紧密衔接在一起。

高可用性测试通过模拟多种故障场景，评估网络的冗余设计与自愈能力。具体测试内容包括：核心设备或者上行链路出现故障的时候，VRRP协议的切换速度以及业务中断的时延；链路聚合环境下单条成员链路失效之后的流量重新分布性能；生成树协议在主路径故障时候的收敛情况以及备用路径的激发效率，经过检测结果显示，网络无论是计划内的还是突然发生的故障，都能够做到关键业务流量的快速自动切换，符合高可用性设计的要求，安全策略和性能检测从控制层面和承载能力这两个方面深入地去评价网络，安全检测证实了防火墙策略，访问控制列表对于非法访问具有有效的拦截能力，也验证了端口安全，DHCP防护这些接入层安全机制的实际作用，而性能检测利用流量生成工具来度量网络在正常负载和满负载状况下的转发量，时延和丢包率，保证它能够支持高清视频会议，大文件传送之类的高带宽业务的质量要求。 综合各项考察结果来看，这个网络设计方案在功能，可靠性和安全性方面均已达成预先设定的设计目的。

5 网络管理与优化

5.1 运维监控方案

本项目期望塑造起一套集中化，智能化的网络运维检测体系，做到网络运行状况随时可见，故障迅速找到并改善性能，这个方案把标准化和自动化当作根基，使得网络长时间运行时具有较高的可用性和可管理性，检测体系重点在于达成多层级的数据收集和统一的显示界面，经由在网络设备里开启SNMP协议，设置Syslog日志和NetFlow/IPFIX流量导出，系统就能全方位地收集设备性能参数，重要日志事件以及全网流量信息，各类数据汇集到同一个网络经营平台，再凭借定制化的仪表盘来执行可视化表现，这样就给经营者赋予了包含全网拓扑，健康情况，流量高峰和安全事件等在内的整体视角，完成从消极应对到积极探究的过渡。

在功能设计方面，本方案重点提升自动化告警和智能化判断的能力，按照预先设定的性能基线，流量阈值以及安全规则，系统可以自动识别异常情况，并启动对应级别的告警，保证问题得以及时察觉。平台整合了故障判断工具，比如 IP SLA 路径质量监测，而且能够针对跨设备的日志展开关联分析，这样就能快速找到故障源头，大幅缩减平均修复时间，系统会定时自动产生性能和安全分析报告，给网络容量规划，策略改良以及安全审查赋予源源不断的数据支撑。

方案要使运维工作既高效又规范，所以制定了清晰的运维流程和应急预案，其中包含日常巡检，配置更改以及备份恢复这些标准操作流程，而且把关键运维知识形成文档保留下来。对于核心设备出现故障，大量链路发生中断或者遭受安全打击等常见风险状况，事先规划好详细的应急应对措施，并加以演练，从而保证运维团队在紧急事件发生时可以有条不紊，快速有效地开展恢复工作，最大幅度地保存业务连续性。

5.2 网络测试方案制定

深入剖析网络在各种工作场景下的运行状况，精准掌握网络的各项性能指标，不仅要确定网络连通性、带宽利用率、延迟和丢包率等基本参数，还要探究网络在应对不同类型业务流量时的表现，如实时性业务（视频会议、语音通话）和数据传输业务（文件下载、数据库同步）。通过全面的测试，提前发现潜在的网络隐患，为后续的优化工作提供详尽且准确的数据依据，确保网络能够稳定、高效地支撑企业的各类业务运作。

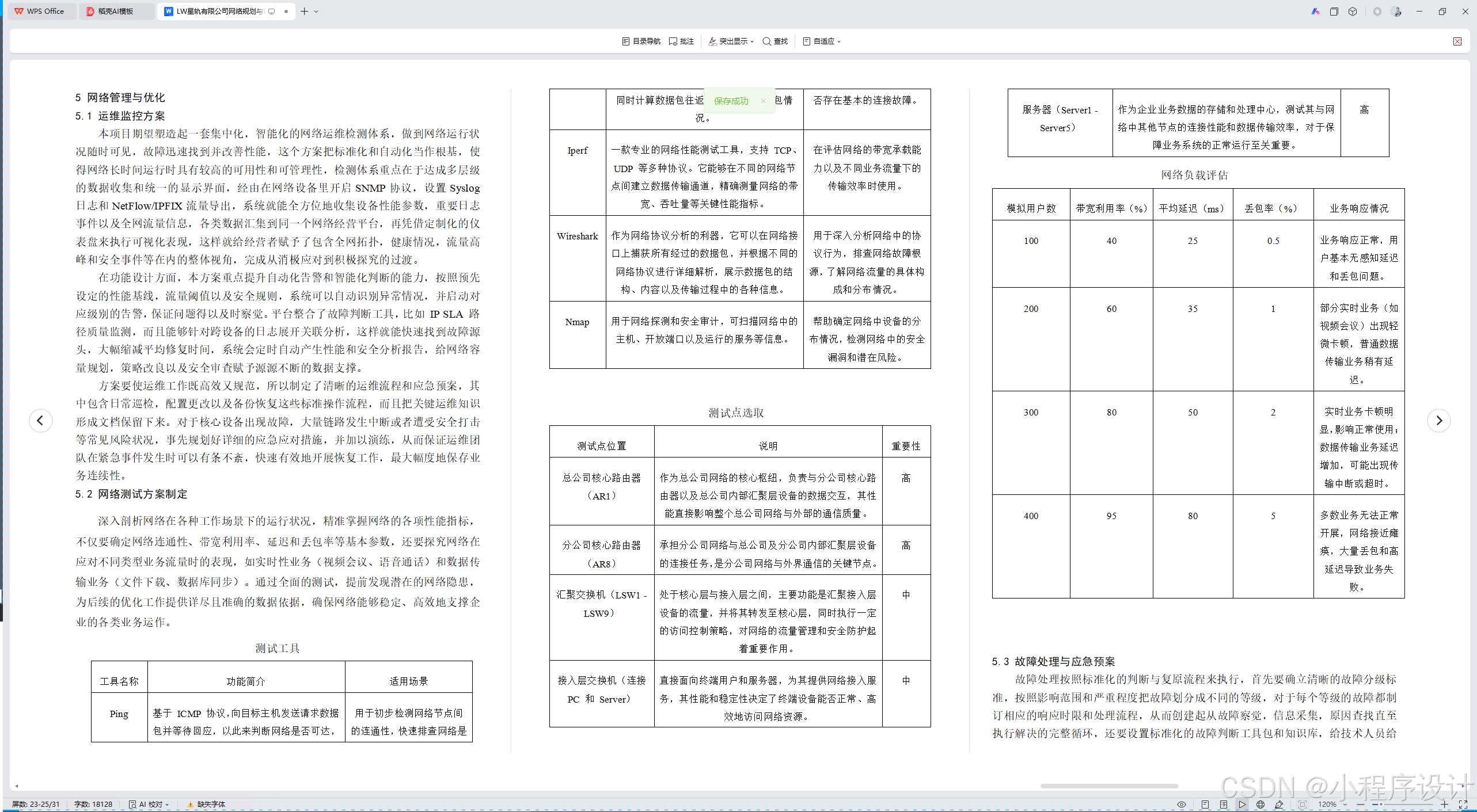

测试工具

工具名称	功能简介	适用场景
Ping	基于 ICMP 协议，向目标主机发送请求数据包并等待回应，以此来判断网络是否可达，同时计算数据包往返的时间，统计丢包情况。	用于初步检测网络节点间的连通性，快速排查网络是否存在基本的连接故障。
Iperf	一款专业的网络性能测试工具，支持 TCP、UDP 等多种协议。它能够在不同的网络节点间建立数据传输通道，精确测量网络的带宽、吞吐量等关键性能指标。	在评估网络的带宽承载能力以及不同业务流量下的传输效率时使用。
Wireshark	作为网络协议分析的利器，它可以在网络接口上捕获所有经过的数据包，并根据不同的网络协议进行详细解析，展示数据包的结构、内容以及传输过程中的各种信息。	用于深入分析网络中的协议行为，排查网络故障根源，了解网络流量的具体构成和分布情况。
Nmap	用于网络探测和安全审计，可扫描网络中的主机、开放端口以及运行的服务等信息。	帮助确定网络中设备的分布情况，检测网络中的安全漏洞和潜在风险。

测试点选取

测试点位置	说明	重要性
总公司核心路由器（AR1）	作为总公司网络的核心枢纽，负责与分公司核心路由器以及总公司内部汇聚层设备的数据交互，其性能直接影响整个总公司网络与外部的通信质量。	高
分公司核心路由器（AR8）	承担分公司网络与总公司及分公司内部汇聚层设备的连接任务，是分公司网络与外界通信的关键节点。	高
汇聚交换机（LSW1 - LSW9）	处于核心层与接入层之间，主要功能是汇聚接入层设备的流量，并将其转发至核心层，同时执行一定的访问控制策略，对网络的流量管理和安全防护起着重要作用。	中
接入层交换机（连接 PC 和 Server）	直接面向终端用户和服务器，为其提供网络接入服务，其性能和稳定性决定了终端设备能否正常、高效地访问网络资源。	中
服务器（Server1 - Server5）	作为企业业务数据的存储和处理中心，测试其与网络中其他节点的连接性能和数据传输效率，对于保障业务系统的正常运行至关重要。	高

网络负载评估

模拟用户数	带宽利用率（%）	平均延迟（ms）	丢包率（%）	业务响应情况
100	40	25	0.5	业务响应正常，用户基本无感知延迟和丢包问题。
200	60	35	1	部分实时业务（如视频会议）出现轻微卡顿，普通数据传输业务稍有延迟。
300	80	50	2	实时业务卡顿明显，影响正常使用；数据传输业务延迟增加，可能出现传输中断或超时。
400	95	80	5	多数业务无法正常开展，网络接近瘫痪，大量丢包和高延迟导致业务失败。

5.3 故障处理与应急预案

故障处理按照标准化的判断与复原流程来执行，首先要确立清晰的故障分级标准，按照影响范围和严重程度把故障划分成不同的等级，对于每个等级的故障都制订相应的响应时限和处理流程，从而创建起从故障察觉，信息采集，原因查找直至执行解决的完整循环，还要设置标准化的故障判断工具包和知识库，给技术人员给予快速判断的技术支撑，关键的网络设置和设备状态做到定时自动备份，这样就能保证在设备出现故障或者设置有误的时候立即予以恢复，应急方案着重关注那些也许会致使业务中断的重要故障情形，就核心设备发生故障而言，该方案细致阐述了启用备用设备的程序，设备设置同步以及业务切换的步骤，以使多余的规划在实际遇到故障的时候切实起到作用。

预案针对大规模链路中断情形，规定了备用链路的激活机制以及路由策略的调整方案，在网络安全事件应急应对时，创建起包含事件确认，威胁隔离，漏洞修补直至事后分析的完整处理流程，而且安排了必需的安全工具及专家支撑资源，所有的预案都会经由定期演习来维持其有效性以及团队的熟练程度，借助模拟实际故障场景，考察预案是否可行，团队的响应能力如何，按照演习的结果不断改良预案内容，还要创建完备的故障记录和复盘机制，每当解决完重大故障之后，都要展开根本原因分析，把经验教训变成成预防措施和预案改进点，从而形成一个不断提升的故障经营循环。

6  结论

本研究按照小型有限公司实际业务需求，系统形成起一套牵涉规划，设计直至执行全过程的企业级网络解决方案，经由创建高可用的三层网络架构，执行细致的VLAN划分与路由策略，塑造起具有纵深防御能力的安全体系，给予高质量的无线网络覆盖，有力冲破了原有网络在性能，可靠性以及可管理性上的主要瓶颈。

设计方案重视成熟技术同企业实际场景的深入融合，其核心功能均在仿真环境中得到验证，这表明该方案具备技术可行性，而且具有操作指导意义，本研究在项目设计与开展期间采取诸多实用改进措施，经由系统整合VRRP，MSTP，链路聚合等传统高可靠性技术，创建起立体度较高的余量保障机制；遵照业务逻辑划定安全区域，并达成策略关联，从而优化了安全防护的层次感与整体性；从模块化角度规划物理部署和设置守护，给网络平稳升级以及持续性运作形成了不错的基础，这个项目另外给企业供应了可立即部署的网络方案，还创建起一套值得推广，可以反复利用的企业网络现代化改造方法体系。
