​前提提要：采用飞凌 嵌入式 的OK1028A-C开发板进行TSN相关功能的测试，OK1028A-C开发板基于NXP LS1028A处理器设计，双核 ARM Cortex-A72，原生支持6个千兆以太网接口，并内置一个支持TSN的4端口switch，后续TSN的相关子 协议 功能测试都将基于该开发板展开。
TSN中的以太网帧的优先级主要通过VLAN中VLAN tag的优先级字段来进行区分，所以本节先进行VLAN的学习。

报文格式

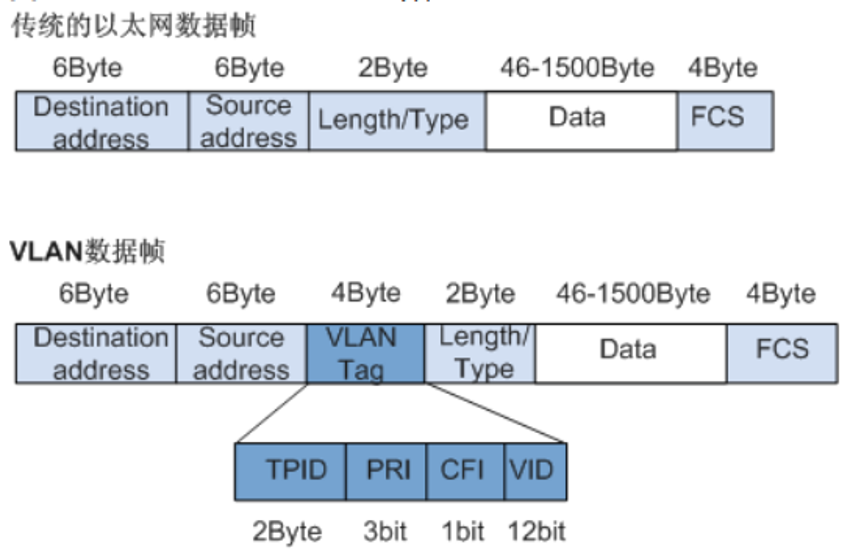

VLAN数据帧的报文格式如下，利用vlan报文中的PRI字段，可以将需要发送的数据帧的优先级进行设置

VLAN配置

将两块开发板（分别称为A板和B板）的eno0端口通过网线连接，利用vconfig工具对vlan分别进行配置

1. A板和B板均执行以下命令，其表示为在端口eno0添加VID为100的VLAN端口

vconfig add eno0 100

2. 执行完毕后，终端显示如下

3. 通过查看文件路径/proc/net/vlan/config可获得添加的VLAN信息列表

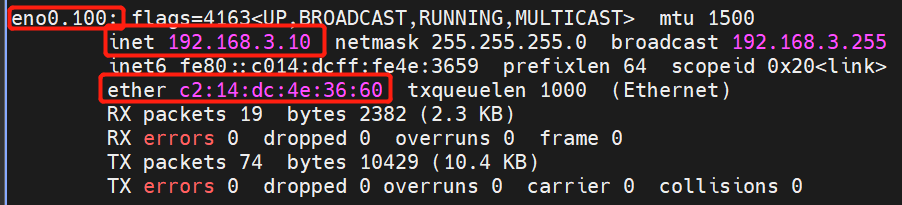

4. 通过以下命令为新增的VLAN端口设置IP地址，并将端口使能，设置完毕后通过ifconfig可查看相应VLAN端口
   A板的IP地址设置为192.168.3.10（其网段需与eno0端口的原网段不同），MAC地址设置为c2:14:dc:4e:36:60（默认情况下，创建的VLAN端口MAC地址与原物理端口MAC地址相同，可通过命令行修改其MAC地址）

ifconfig eno0.100 192.168.3.10 up
ifconfig eno0.100 hw ether c2:14:dc:4e:36:60

B板的IP地址设置为192.168.3.20（其网段需与eno0端口的原网段不同），MAC地址设置为46:59:62:79:fc:73

ifconfig eno0.100 192.168.3.20 up
ifconfig eno0.100 hw ether 46:59:62:79:fc:73

终端端口显示，新增的VLAN端口命名方式为<物理端口名>.

抓包

标准以太网报文

将两块开发板（分别称为A板和B板）的eno0端口通过网线连接，并将其IP地址设置在同一网段，在实际测试中将A板的eno0端口IP设置为192.168.1.10，B板的eno0端口IP设置为192.168.1.20，在A板采用tcpdump工具进行抓包，B板对A板进行ping
A板执行以下命令，进入抓包状态：

tcpdump host 192.168.1.10 -e

B板执行以下命令：

ping 192.168.1.10

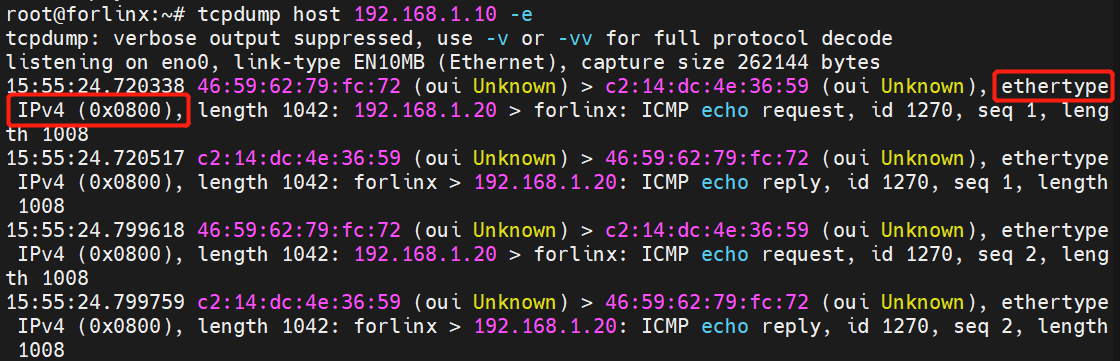

在A板的终端界面抓包结果显示如下，其中46:59:62:79:fc:72为B板的eno0端口MAC地址，c2:14:dc:4e:36:59为A板的eno0端口MAC地址，紧接着的信息为ethertype以太网类型，其值为0x0800，表示以太网类型为IPV4

VLAN以太网报文

A板执行以下命令，进入抓包状态：

tcpdump host 192.168.3.10 -e

B板执行以下命令：

ping 192.168.3.20

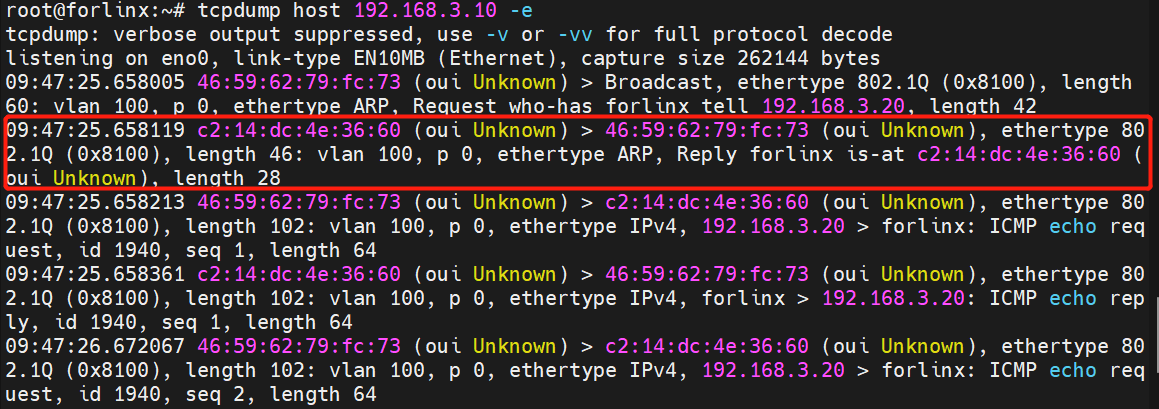

在B板的终端界面抓包结果显示如下，其中46:59:62:79:fc:73为B板的eno0.100 VLAN端口MAC地址，c2:14:dc:4e:36:60为A板的eno0.100 VLAN端口MAC地址，紧接着的信息为ethertype以太网类型，其值为0x8100，表示该数据帧为VLAN数据帧，其VID为100，数据帧的优先级p为0

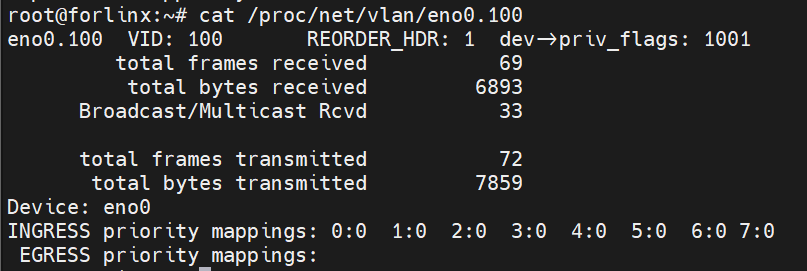

也可通过查看文件/proc/net/vlan/eno0.100获取VLAN端口发送和接收的数据帧数量
