物理具身高斯泼溅：一种面向机器人、由视觉学习并以物理为基础的三维表示



        它是一个“显式物理过程模型 + 可微视觉测量模型 + 在线误差校正”的混合世界模型。它不是从数据中学习转移函数的神经 World Model，也不是纯粹的动态 3DGS；其核心更接近带物理约束的非线性状态观测器。



1. 一句话理解论文

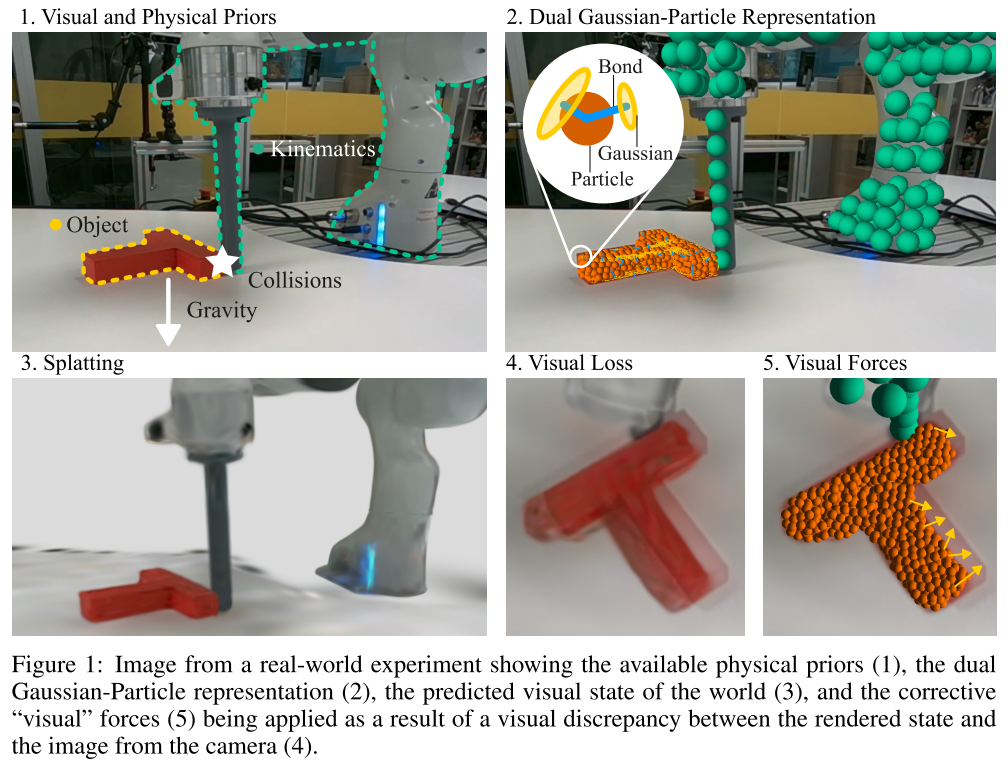

        把负责“看起来是什么样”的 3D Gaussians 刚性绑定到负责“如何运动和碰撞”的 PBD 粒子上，再把真实图像与渲染图像的差异变成施加给粒子的“视觉力”，从而让物理模拟在 30 Hz 运行的同时不断被视觉观测拉回现实。

2. 研究背景与问题

2.1 论文解决什么问题

        机器人需要一种同时包含几何、视觉外观和物理规律的动态三维表示，使其既能向前模拟，又能被真实传感器观测持续纠正。常见图像、点云或隐式 latent state 能表达观测，却难以显式执行重力、碰撞、刚体/柔体结构与机器人运动学；物理模拟器能预测运动，却会因初始几何和物理参数不准确而逐渐偏离真实世界。

        因此论文针对的是两个必须同时满足、但传统方法通常只满足一个的能力：

1. Prediction：给定当前状态和机器人运动，生成物理上可行的下一状态或未来状态；
2. Correction：真实世界与模拟有偏差时，仅用在线 RGB 观测纠正内部状态。

2.2 以前的方法为什么解决不好

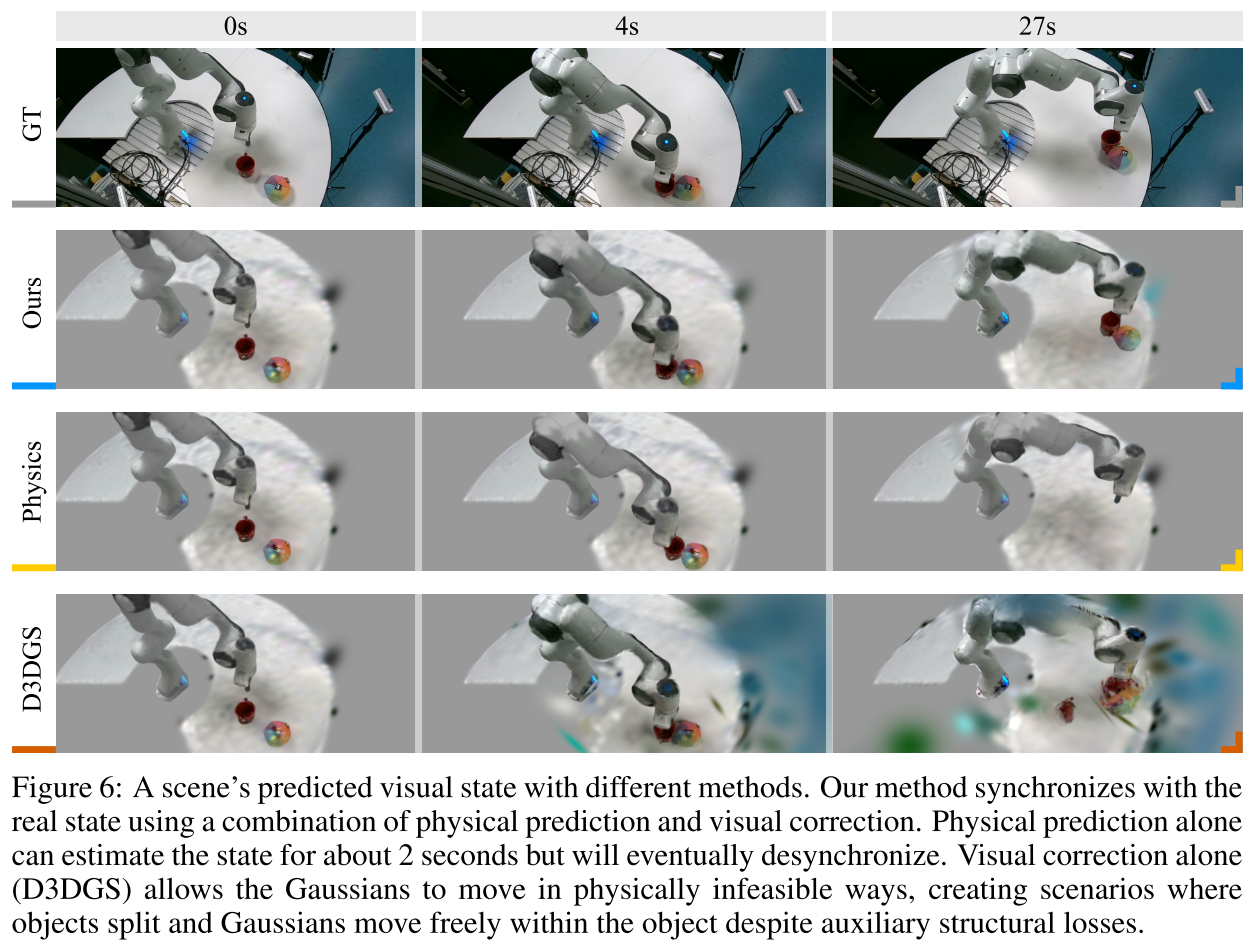

• 纯物理模拟：有严格约束和前向预测能力，但模型误差会累积。论文定性结果显示 physics-only 大约能跟随约 2 秒，之后逐渐失同步（正文 Fig. 6）。
• 动态 3DGS / 视觉优化：能根据图像误差追踪外观，但物理约束只是辅助损失，不能保证状态严格可行，也不能在没有新观测时根据外力向前模拟。论文展示了 D3DGS 中物体分裂、Gaussian 在物体内部自由滑动等现象。
• ParticleNeRF：已经把粒子与神经辐射场结合，但 NeRF 渲染与优化较慢，论文指出其通常需要十余个相机，难以满足本文的三相机实时机器人设置（正文 §5）。
• 点云/SDF 纠正的 PBD：在手术软组织等窄领域可用，但不具备本文所追求的快速、通用、可渲染视觉表示。

【分析】真正困难之处不是单独获得“物理预测”或“视觉跟踪”，而是建立一个低延迟的双向接口：物理状态要能生成图像，图像残差又必须在不破坏物理约束的前提下反向影响物理状态。

2.3 作者从什么角度切入

        作者没有设计一个端到端神经动力学网络，而是把成熟的两类显式表示连接起来：

• PBD 粒子承担几何、速度、质量、碰撞、重力和形状约束；
• 3D Gaussians 承担可微渲染和外观；
• 每个 Gaussian 通过固定刚性变换绑定到最近的父粒子；
• 图像残差先临时优化 Gaussian，再把位移转为粒子外力，由下一次 PBD 求解产生真正的状态更新。

【分析】这个切入点的关键不是“让 Gaussian 自己遵守物理损失”，而是把 Gaussian 的自由度放到物理状态的从属位置：Gaussian 提供观测梯度，粒子和约束决定最终能否以及如何移动。

3. 方法概览

Input

初始化输入：

• 已标定、带位姿的五相机 RGB-D 观测；
• 每个对象使用少量人工初始化、再由 Cutie 传播的实例掩码；
• 用户指定对象是刚体还是柔体；
• 已知机器人的网格模型、关节结构与运动学；
• 地面点云/平面。

在线输入：

• 三个相机的同步 RGB 图像；
• 机器人关节位置；
• 上一时刻 Gaussian-Particle 状态。

核心流程

1. 从 RGB-D 与实例掩码得到每个对象的宽松三维包围盒；
2. 使用球形 Gaussians 填充包围盒，并通过掩码、地面/碰撞约束以及 RGB/分割损失进行筛选和优化；
3. 在保留 Gaussian 外观表示的同时，在剩余 Gaussian 的位置建立物理粒子和形状约束；
4. 继续进行 Gaussian 增密，并将每个 Gaussian 绑定到最近的粒子；
5. 在线运行时，先通过机器人的正向运动学更新机器人粒子，再执行一个 PBD 步；
6. 绑定关系把粒子预测传播给 Gaussians，渲染当前预测图像；
7. 根据真实 RGB 图像执行 5 次 Adam 测试时优化；
8. 将临时 Gaussian 位移汇总为不透明度加权的视觉力，然后重置临时位移；
9. 下一物理步由 PBD 在重力、地面、碰撞和形状约束下吸收这些力，得到校正后的物理状态。

Output

• 实时同步的粒子物理状态；
• 与粒子绑定的动态 3D Gaussian 视觉状态；
• 任意相机视角的 RGB 渲染；
• 对象上查询点的 2D/3D 轨迹；
• 在给定机器人运动和物理先验时可向前模拟的未来状态。

【分析】论文中的“未来状态”主要由显式 PBD 推演产生；实验主要验证闭环状态同步和跟踪，并未系统评估长期开环推演、多候选动作或规划质量。

4. 方法详细分析

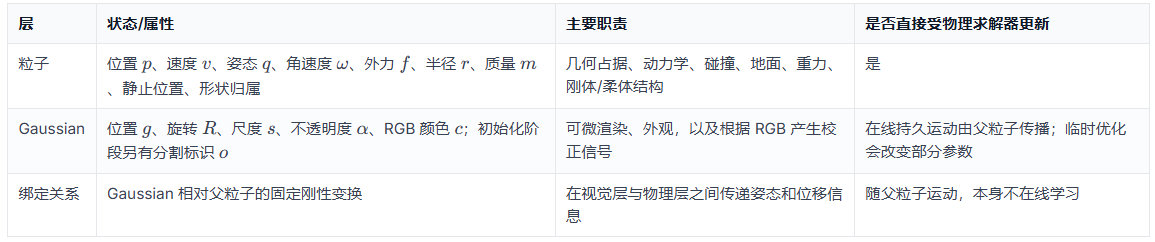

4.1 整体架构：双层 World State

        典型场景约有 1,000 个粒子和 10,000 个 Gaussians（正文 §3.1）。

【分析】Gaussian 不是独立的物理质点：它没有自身速度、质量、摩擦系数或刚度。本文的物理世界状态主要存在于粒子中；Gaussian 是绑定在粒子上的高保真观测/渲染状态。只有把两者连同绑定关系一起考虑，才构成作者所称的统一世界表示。

        **必须区分 Gaussian 参数的来源：**初始化时会优化位置、颜色和不透明度，后续还允许调整尺度并执行增密；在线预测时，位置和姿态由父粒子及其绑定关系计算得到；在线校正时，物体 Gaussian 的位置和姿态只做临时优化，颜色与不透明度以较低学习率适应光照，尺度保持固定。临时位置随后会被重置，因此真正持久的几何运动来自粒子状态。

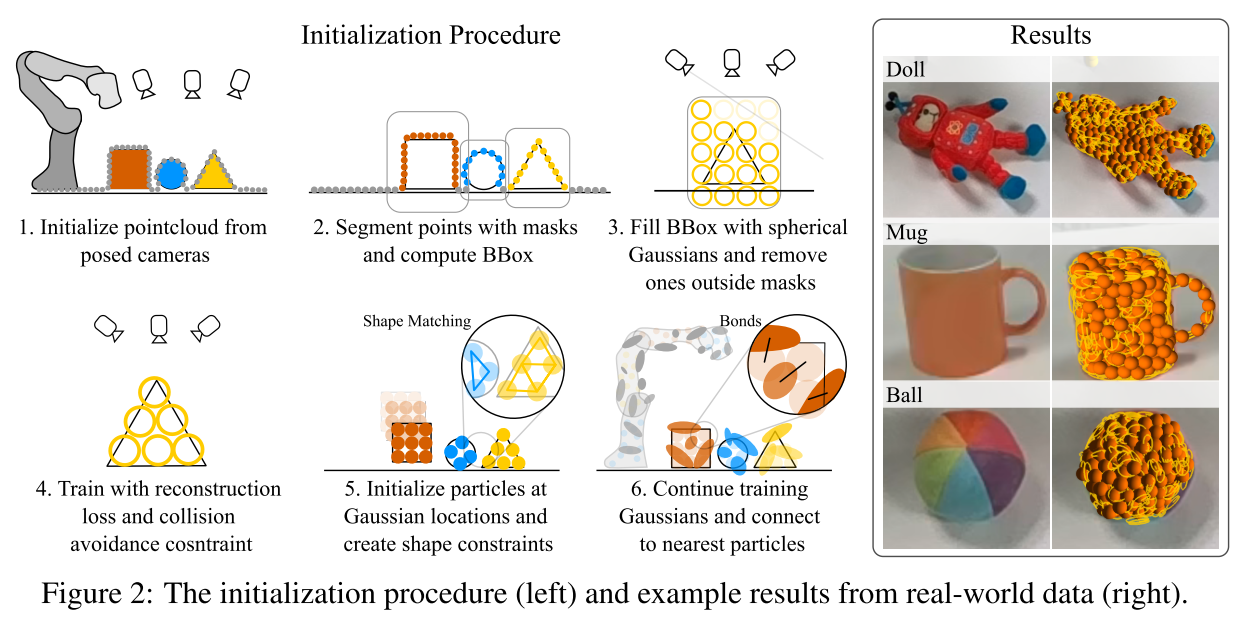

4.2 核心模块一：Gaussian–粒子双重表示初始化

        作用：从多视角 RGB-D 和实例分割自动构建可碰撞、可渲染、可模拟的对象表示。

        输入：五个已标定相机的 RGB-D、实例掩码、地面平面、刚体/柔体标签。

        输出：物体粒子、形状约束、可渲染 Gaussians，以及 Gaussian–粒子绑定关系。

原理：

1. 从深度图和掩码中提取物体点云与三维包围盒；
2. 根据需要保留的最小几何细节，选用半径约为 4–7 mm 的等间距球形 Gaussians 填充包围盒；
3. 删除投影不落入实例掩码的 Gaussians；
4. 在第一阶段交替执行雅可比地面/碰撞投影，以及 的 Adam 优化；此时 Gaussian 暂时也被当成粒子；
5. 删除不透明度小于 0.3 的 Gaussian，并在剩余 Gaussian 的位置建立粒子；
6. 对刚体使用一个整体形状约束，对柔体则使用由粒子及其邻居构成的多个重叠局部形状约束；
7. 第二阶段取消 Gaussian 的碰撞约束，允许尺度变化并执行增密；
8. 每个 Gaussian 绑定到最近粒子，距离过大的 Gaussian 被丢弃。

        为什么需要：直接从稀疏表面点云建立 PBD 粒子容易产生穿透、悬空或空洞，而纯 3DGS 又没有体积碰撞结构。该初始化使视觉表面与物理占据大致对齐，并把物体级掩码转化为显式的物体归属关系。

        局限：论文明确指出，这种包围盒填充方式无法建模内部空腔；机器人粒子仍由 Blender 手工拟合，刚体/柔体类型也需要由用户指定。

4.3 核心模块二：PBD 物理预测：系统根据当前物体状态、机器人运动和预设的物理规律，用 Position-Based Dynamics（位置动力学）计算物体下一时刻应该处于什么位置和姿态。

        作用：把上一状态和机器人运动推进到下一个物理可行状态。

        输入：粒子状态、机器人关节位置及正向运动学结果、重力、外力，以及地面/碰撞/形状约束。

        输出：更新后的粒子位置、姿态和速度，并通过绑定关系更新 Gaussians。

        原理：每个 30 Hz 物理步包含 20 个子步；每个子步先对速度和力进行积分，再由 Jacobi 求解器执行 4 次约束迭代；完成物理步后，将速度乘以 0.9，作为经验性阻尼（补充材料 §B）。

        为什么需要：与把物理约束写成软辅助损失不同，PBD 每一步都会将状态投影回约束可行域，使粒子不穿过地面、彼此不重叠，并使物体大体保持原有结构。

        取舍：PBD 的优势是稳定、实时；代价是物理精度低于更高保真模拟器。论文主动选择它，是因为每步约 5 ms，能给视觉纠正留出约 22–28 ms。

4.4 核心模块三：Gaussian–粒子绑定

        作用：建立物理状态与视觉状态的双向桥梁。

        输入：父粒子姿态与 Gaussian 相对父粒子的静态变换。

        输出：物理预测后的 Gaussian 世界姿态；以及从 Gaussian 临时位移聚合到父粒子的纠正力。

原理：

• 正向：粒子运动后，Gaussian 按固定局部坐标刚性移动；
• 反向：Gaussian 为降低 RGB 残差而产生的临时位移，经过不透明度加权后汇总到父粒子。

        为什么需要：如果直接永久更新 Gaussian，视觉优化可能得到物理上不可行的几何；如果只更新粒子，RGB 损失又难以直接提供粒子级观测梯度。绑定关系使两种表示保持职责分离。

4.5 核心模块四：在线视觉校正与视觉力

        作用：用最新 RGB 观测抵消物理模型累积误差。

        输入：物理预测后的 Gaussians、三相机 RGB、相机内外参。

        输出：施加给对象粒子的外力；Gaussian 的临时位置会被重置。

原理：

1. 根据当前 Gaussian 状态渲染相机图像；
2. 针对 RGB 光度损失执行 5 次 Adam 优化；
3. 物体 Gaussian 的位置和旋转可被临时调整；所有 Gaussians 的颜色与不透明度可以较小学习率更新，但尺度保持固定；
4. 低于 2 mm 的位移被忽略；
5. 将临时位移转换为视觉力；
6. 把 Gaussian 恢复到优化前的位置，并将视觉力交给下一个 PBD 步。

        为什么需要：视觉优化只提出“图像希望 Gaussian 往哪里走”，物理解算器决定“在约束下实际能怎么走”。因此纠正后的持久状态仍由 PBD 产生。

【分析】这是论文最关键的系统设计。它相当于把渲染残差转换为近似的测量新息，但采用的是比例控制式外力，而不是显式的卡尔曼增益、概率后验或可学习观测模型。

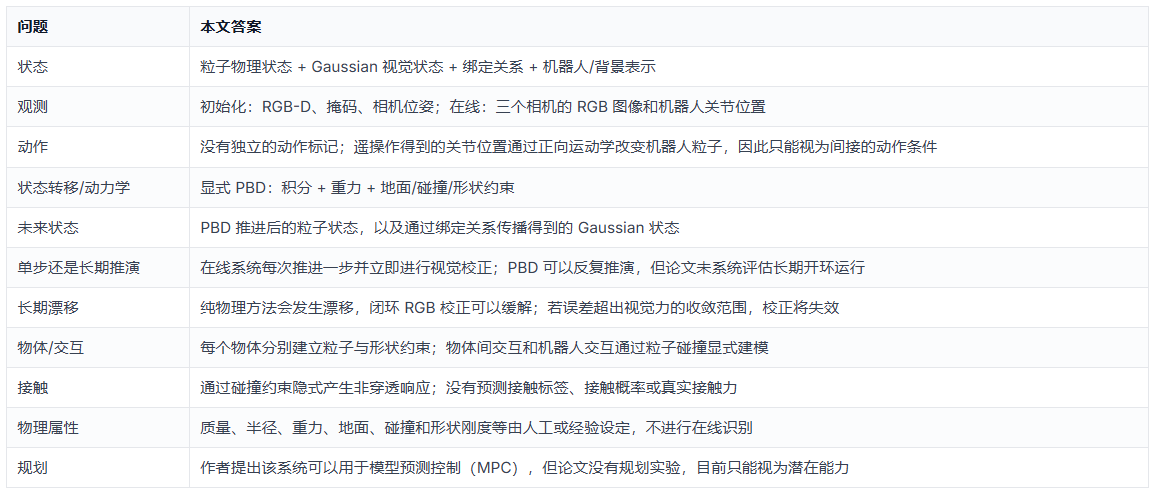

4.7 World Model 专项拆解

5. 方法通俗解释

        可以把每个物体想成两套重叠的“骨架和皮肤”：

• 粒子是骨架。它们知道物体不能穿过桌子、两个物体不能互相穿透、重力向下、机器人会按关节运动；
• Gaussians 是皮肤。它们能快速画出物体从相机看起来是什么样；
• 绑定关系是钉子。每个 Gaussian 被钉在某个粒子上，粒子移动，外观跟着移动。

        系统先让物理模拟器猜下一帧。随后把这份猜测渲染成图片，与真实相机图片对比。如果真实物体比预测更靠左，图像误差会让相关 Gaussians 在临时优化中倾向左移。系统不直接接受这个视觉结果，而是把“想往左移动多少”变成施加给粒子的力。下一次物理求解时，粒子在碰撞、地面和形状约束下被拉向真实位置，Gaussians 再跟着粒子走。

        因此它既不会像纯视觉追踪那样随意拉散物体，也不会像纯模拟那样越跑越偏。

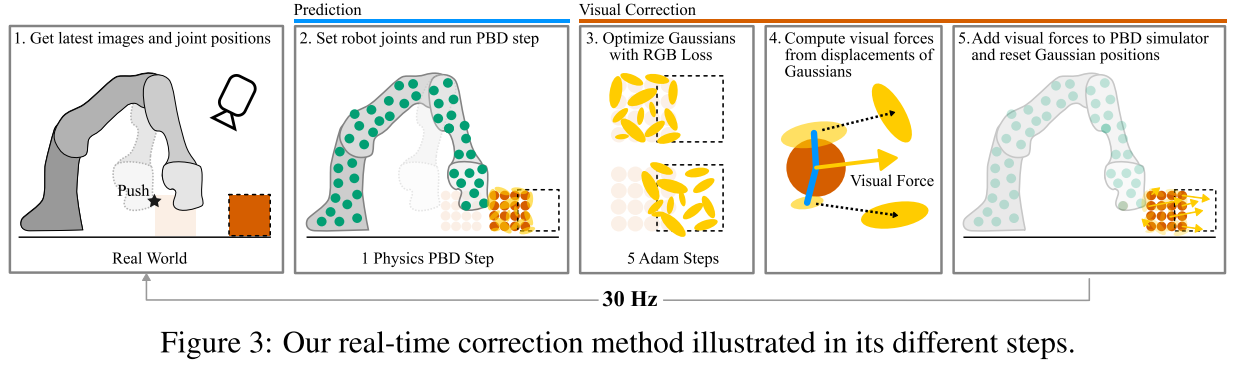

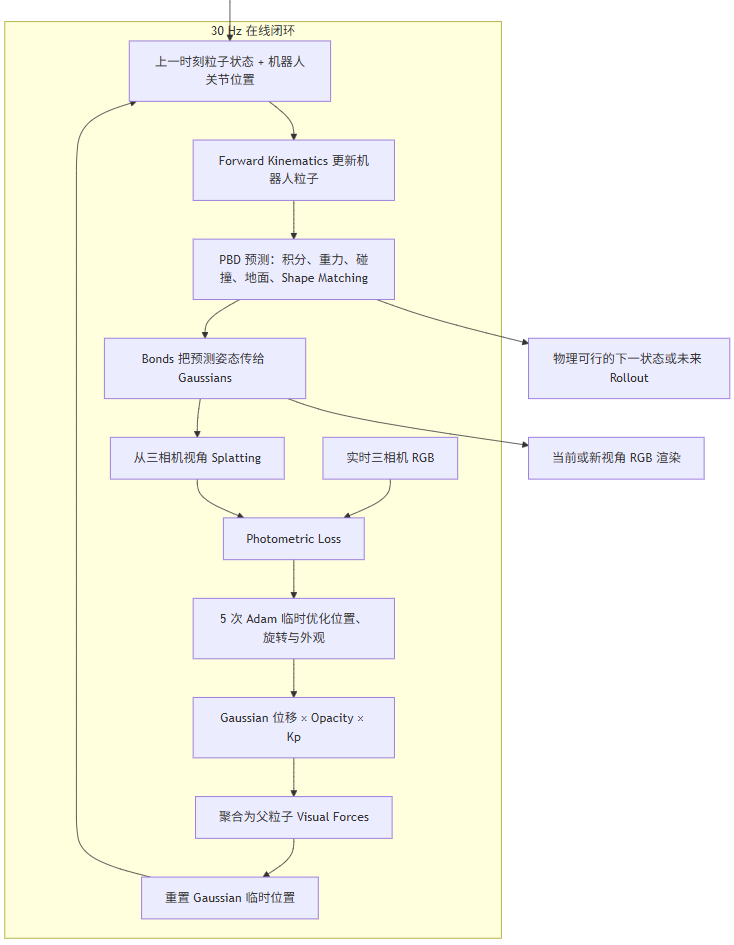

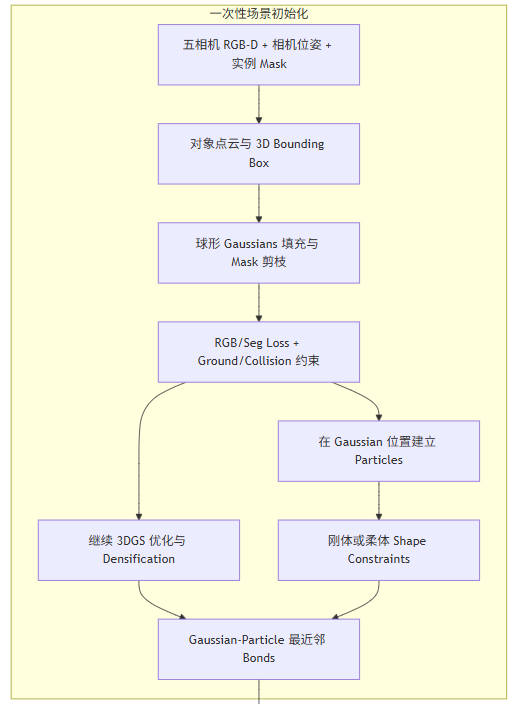

6. 方法原理流程图

7. 实验分析

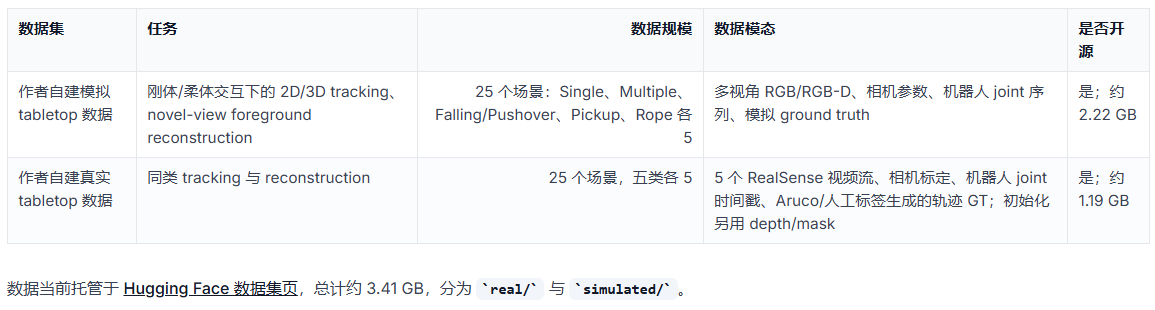

7.1 Dataset

进一步说明：

• *真实装置使用 Franka Emika 机器人、3 台 Intel RealSense D455 与 2 台 D435；五台相机都用于初始化，在线预测和校正只使用三台 D455，另外两台仅用于未见视角评估（补充材料 §A）。
• 视频以 HEVC 编码，评估时缩放为 640×360 并实时解码；机器人 joints 带时间戳记录并重放。
• 真实物体上贴有 Aruco 标记；2D/3D 轨迹真值由 Aruco 检测、人工标注和基于 SymForce 的因子图优化共同生成。
• 这里没有标准的跨场景训练/验证/测试划分，因为该方法不会利用 50 个场景训练共享模型。每个场景均独立初始化，并在各自的时间序列上进行在线优化；所谓“训练视角/测试视角”主要是指三台校正相机和两台仅用于评估的未见视角相机。
• 未明确说明：模拟环境具体使用哪一种模拟器、每条序列的帧数和时长、公开文件中每个字段的完整格式，以及统一的训练/验证/测试清单。

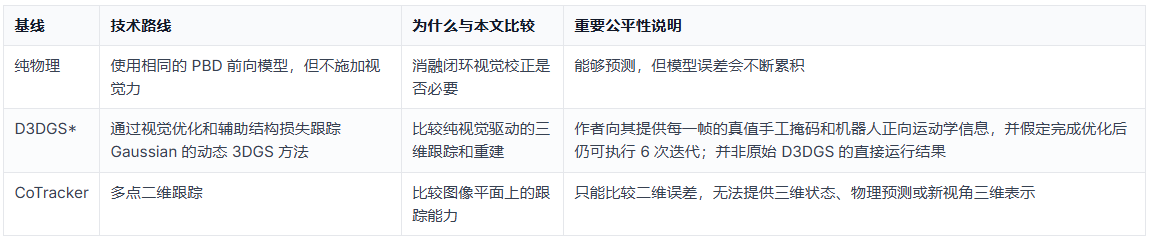

7.2 Baseline

        作者明确表示，没有找到同时满足实时、可校正和世界模型三个条件的统一基线，因此上述方法只能分别比较预测能力或跟踪能力。

        这意味着结果能证明各子能力组合后很有效，但不能直接证明“整体系统优于另一个同类实时可纠正世界模型”，因为这样的端到端对手没有被比较。

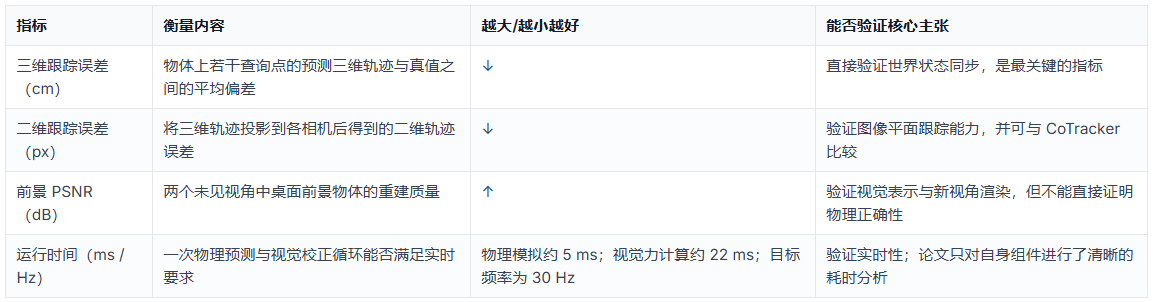

7.3 Evaluation Metrics

【分析】这些指标覆盖跟踪、渲染和运行速度，但没有直接测量碰撞冲量、接触位置、质量/摩擦/刚度估计误差、能量守恒、多步开环未来预测误差或规划成功率。因此，论文对“物理基础”的验证主要来自物理约束和跟踪性能改善的间接证据，而不是完整的物理属性预测证据。

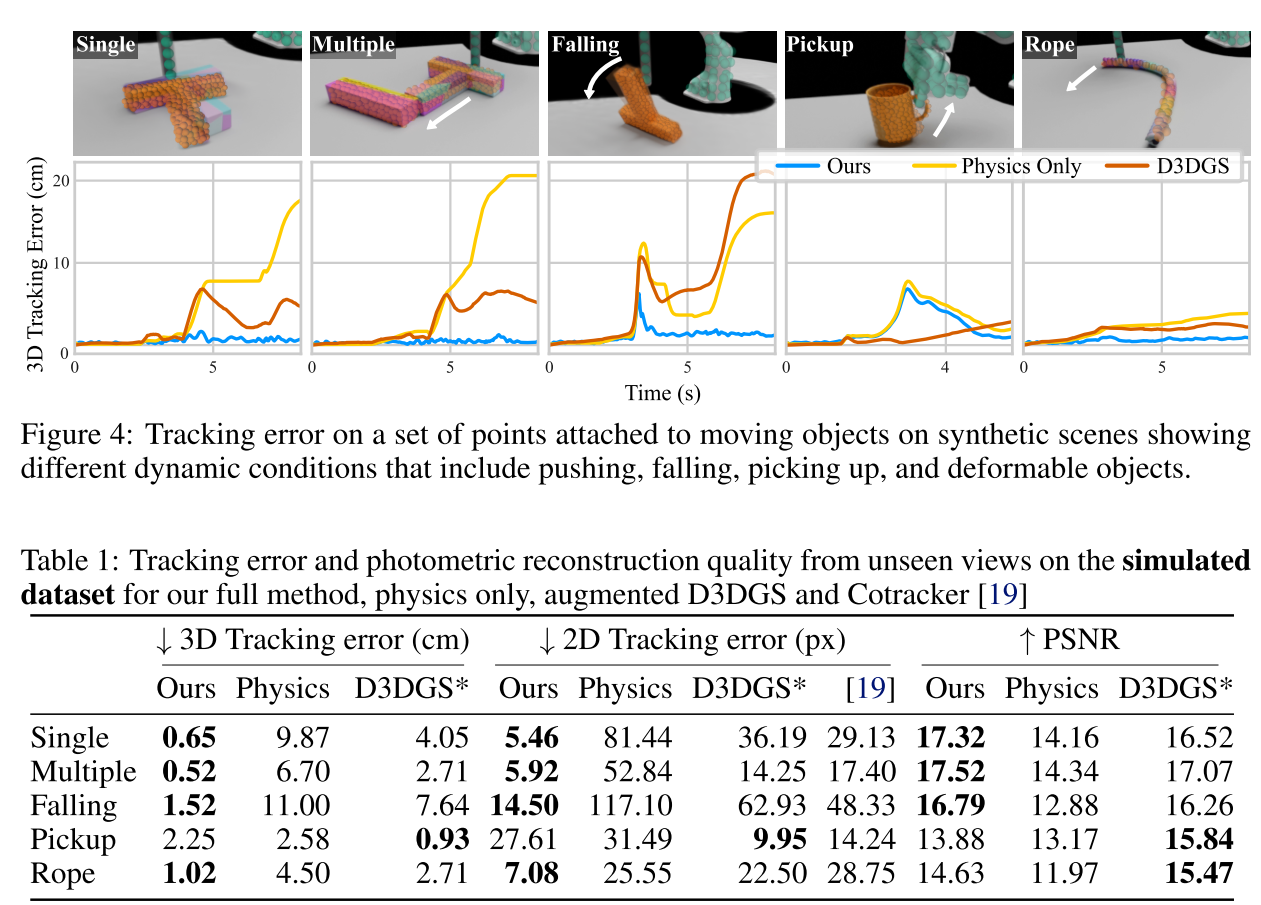

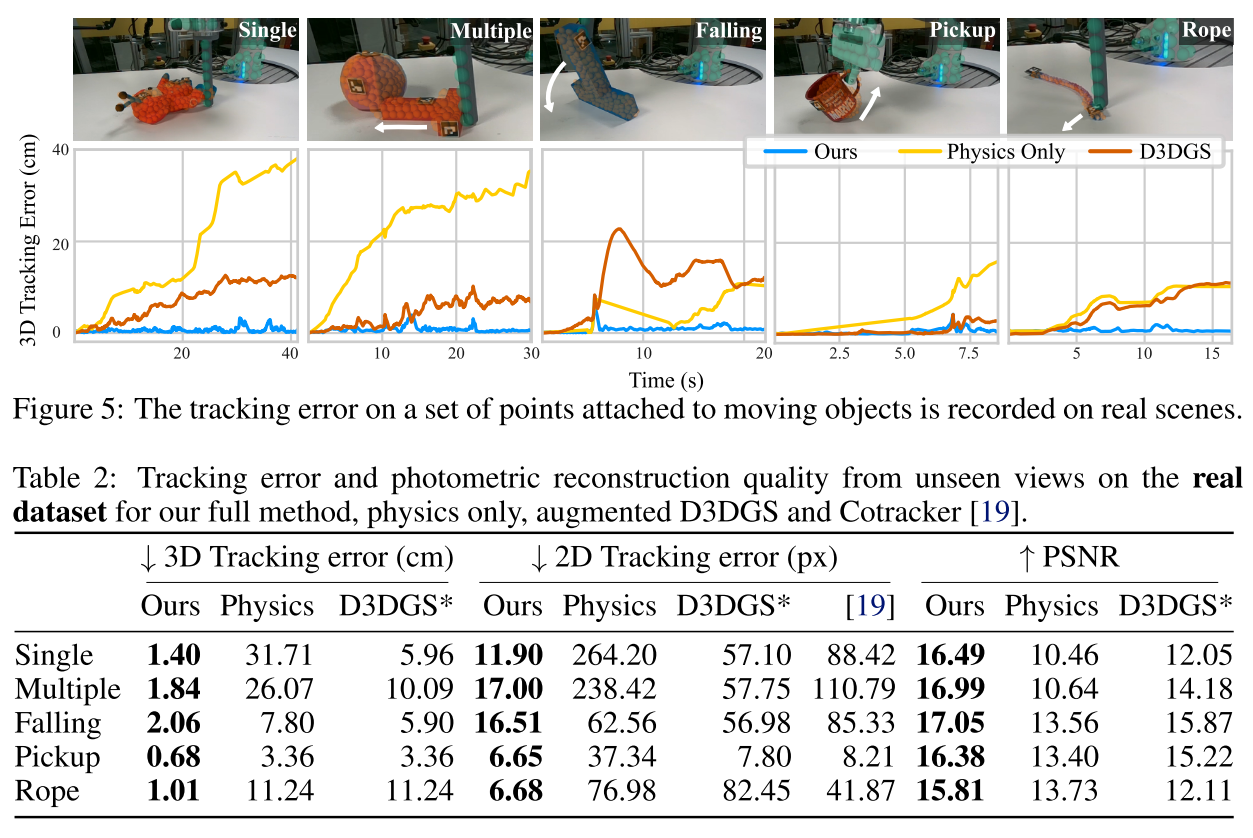

7.4 实验结果

7.5 限制

1. 预测状态必须足够接近真实状态，visual forces 才有有效梯度和收敛方向；
2. Pushover 5 中 T-Block 没被模拟器正确推倒，状态离开 visual correction 的收敛半径，系统失效；
3. Rope 1 中纹理与几何同时具有轴向对称性，旋转不会改变观测，导致 steady-state error；
4. 物理结构和参数初始化后固定，新观测不能纠正建模错误；
5. 仅在 tabletop、已知地面、已知机器人和较强先验下验证。

8. 实验流程通俗解释

        作者分别准备了 25 个模拟场景和 25 个真实桌面场景，每套都包括单物体推动、多物体推动、物体倒下/推倒、拾取和柔性绳子五类动作。每个场景先用五台相机和深度信息建立 Gaussian-Particle 模型；运行时只给系统三台相机的 RGB 和机器人关节位置，另外两台相机只负责“监考”。

        系统需要一边用物理模拟猜物体下一步在哪里，一边根据三台相机纠正猜错的位置。作者在物体上选若干点，看它们在 3D 和图像中的轨迹与 ground truth 差多少，同时看未参与纠正的相机视角能否渲染清楚。最后分别与只做物理、只做视觉 3DGS、只做 2D 跟踪的方法比较。

        实验最强的结论是：物理预测和视觉纠正必须同时存在。纯模拟会漂，纯视觉会破坏结构，两者闭环结合后在绝大多数 tracking 条件下误差最低。实验尚不能证明系统能准确预测接触力、物性或长时规划结果。

9. 训练流程（Training）

本文没有传统意义上的“使用数据集离线训练一个可泛化模型”。这里的“训练”是指每个场景的一次性重建与初始化；在线校正阶段还包含持续的测试时优化。

9.1 训练输入

• 五个已知位姿的相机所采集的 RGB-D 图像；
• 实例掩码；
• 地面点云；
• 机器人网格模型和已知运动学；
• 用户提供的刚体/柔体类型。

9.2 真值与监督信号

• RGB 重建目标；
• 实例分割目标；
• 深度信息仅用于点云生成、包围盒确定和地面初始化，并未在正文公式中作为持续优化的深度损失；
• 地面约束、碰撞约束和形状约束属于显式物理先验，而不是监督标注；
• 论文没有使用未来状态标签、接触标签或物理属性标签。

        训练输出：每个场景都会独立生成一套静态/背景高斯、物体粒子、形状约束、物体高斯、高斯—粒子绑定关系，以及预先建模的机器人粒子和机器人高斯；不会输出能够跨场景复用的神经网络权重。

9.3 前向流程

1. 静态场景：使用扁平高斯表示桌面，并采用标准三维高斯泼溅（3DGS）方法完成场景重建。

2. 物体优化阶段一：首先建立球形高斯，然后根据掩码删除无效高斯；接着使用 RGB 重建损失和分割损失 进行优化，最后通过雅可比迭代投影满足地面约束和碰撞约束。

3. 粒子创建：在保留下来的高斯位置处创建物理粒子，并为这些粒子设置质量和形状约束。

4. 物体优化阶段二：仅使用 RGB 重建损失  继续优化高斯，同时允许高斯尺度发生变化，并执行高斯增密。

5. 绑定：将每个高斯绑定到距离它最近的物理粒子。

6. 机器人建模：在 Blender 中手动将粒子与机器人的各个连杆拟合；利用机器人网格的渲染图像训练机器人高斯，随后将机器人高斯绑定到对应的机器人粒子。

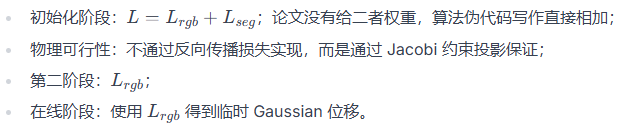

9.4 Loss

9.5 反向传播

        将渲染得到的 RGB 图像和实例分割结果与真实观测进行比较，根据计算得到的损失对高斯参数执行反向传播。优化器采用 Adam，主要更新高斯的位置、颜色和不透明度；在第二阶段中，还会进一步优化高斯尺度并执行高斯增密。

        PBD 约束求解器不通过上述梯度进行训练。地面约束、碰撞约束和形状约束由求解器在优化过程中单独进行位置投影。

        在在线视觉校正阶段，图像损失产生的梯度也不会直接、永久地修改物理粒子的状态。系统会先根据高斯的视觉校正位移计算外力，再将该外力施加到物理粒子上，由下一时刻的 PBD 模拟更新物理状态。

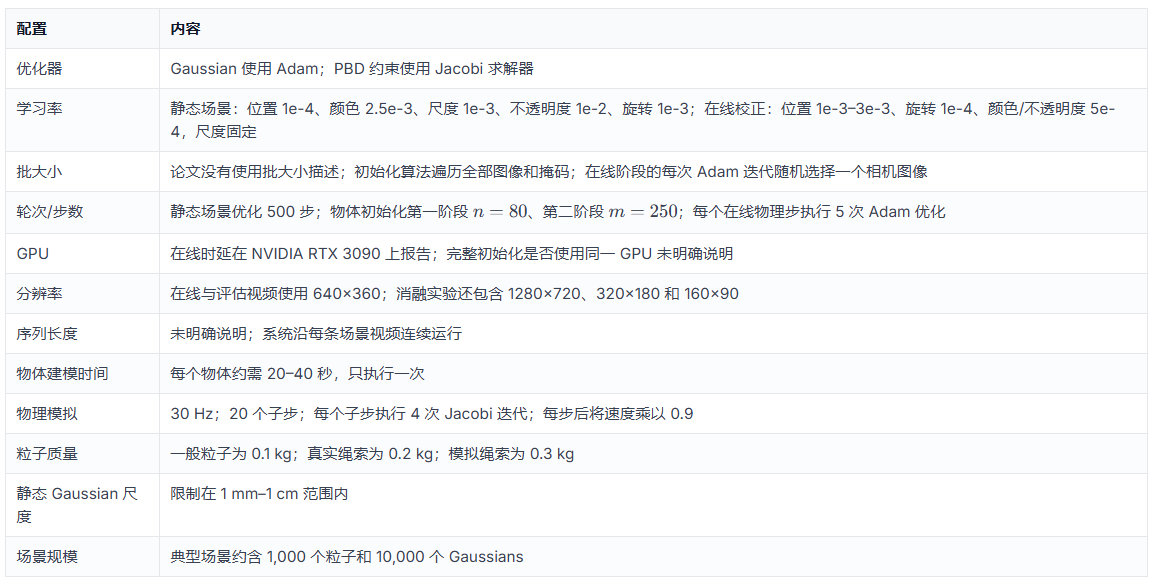

9.6 训练配置

10. 推理流程

10.1 推理输入

• 已完成初始化的物理粒子、高斯、绑定关系和物理约束；
• 当前三个相机采集的 RGB 图像，以及相机的内外参数；
• 当前机器人的关节位置；
• 上一时刻的粒子状态和高斯状态。

10.2 推理过程

1. 根据机器人关节位置，通过正向运动学计算机器人的当前姿态；
2. 执行一个基于位置的动力学（PBD）模拟步骤；
3. 根据高斯与粒子之间的绑定关系，更新高斯的位置和姿态；
4. 从三个相机视角渲染 RGB 图像，并计算渲染图像与真实观测之间的 RGB 重建损失；
5. 使用 Adam 优化器执行 5 次测试时优化；
6. 根据经过不透明度加权的高斯位移，计算施加到粒子上的视觉校正力；
7. 忽略小于 2 毫米的位移，并将高斯恢复到临时优化前的位置；
8. 在下一个 PBD 模拟步骤中，使物理系统在满足物理约束的同时吸收视觉校正力。

10.3 推理输出

• 更新后的动态世界状态；
• 场景中物体的二维和三维跟踪结果；
• 任意观察视角下前景物体的 RGB 渲染图像；
• 可供后续物理状态推演继续使用的场景状态。

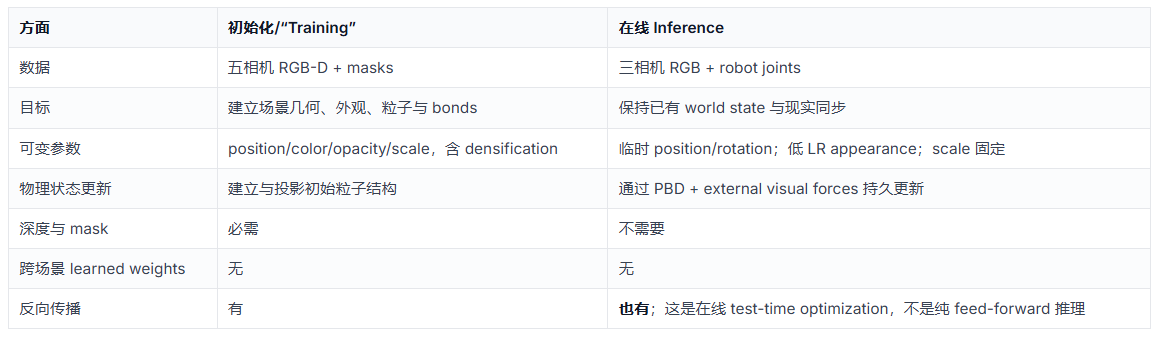

10.4 训练与推理的区别

【分析】如果把本文当作传统神经网络论文，最容易产生的误解是：训练阶段学习了一个动力学模型，而推理阶段只需进行一次前向计算。实际流程是“每个场景单独重建 + 每一帧在线优化”；能够跨场景复用的主要是算法，而不是学习得到的权重。

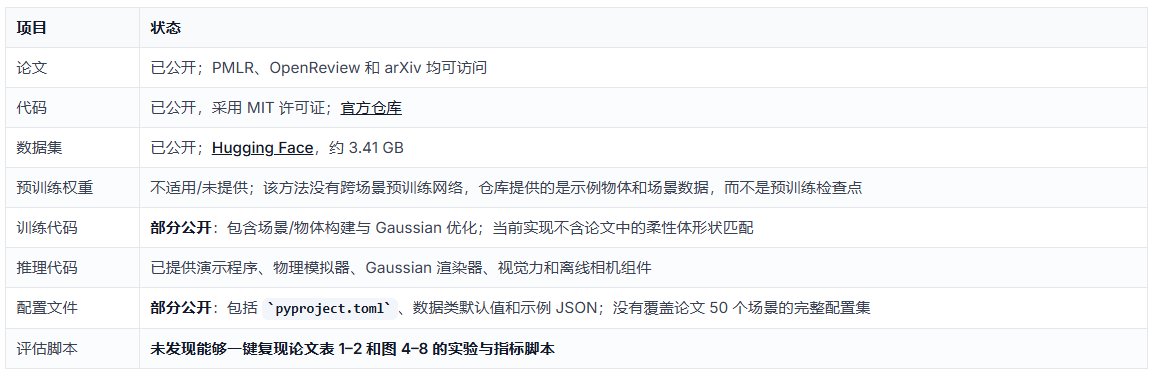

11. 开源与复现情况

以下状态核验日期为 2026-09-16。

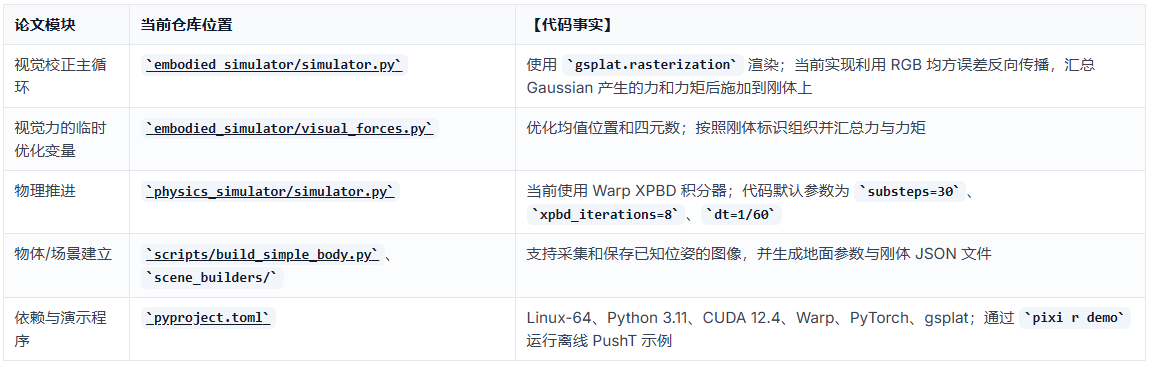

论文核心模块与源码对应

12. 作者声称的创新点

引言部分明确列出三项贡献：

1. 提出一种统一几何、物理属性和视觉外观的高斯—粒子双重表示；
2. 提出一种根据 RGB-D 图像和实例分割图初始化物理粒子、高斯及二者绑定关系的方法；
3. 提出一种利用视觉反馈实时校正粒子状态的方法。

        作者还将整个系统定位为一种既能够预测未来状态，又能够根据在线视觉观测进行校正的机器人世界模型，并强调该系统可以使用三个相机以 30 Hz 的频率实时运行。

13. 真正的技术创新点

表示创新：强

【分析】核心创新并不是单独发明物理粒子或三维高斯，而是清晰地区分并耦合两类状态：

• 物理粒子：承载物理状态和几何状态；
• 高斯：承载视觉状态和观测状态；
• 刚性绑定关系：建立两层状态之间的确定性映射。

        这种“同一物体、两套表示、固定跨层对应关系”的设计，非常适合将物理模拟器与可微渲染器组合起来。

架构与系统集成创新：最核心

【分析】真正的新颖接口是：

RGB 图像残差 → 高斯的临时位移 → 不透明度加权的视觉校正力 → 满足 PBD 物理约束的状态更新。

        这比简单地将 PBD 损失添加到 3DGS 优化中更进一步，因为物理系统对最终持久状态拥有决定权。其创新更适合被评价为具有实质机制设计的系统集成，但论文并未提出全新的渲染器或物理求解器。

训练策略创新：中等

【分析】初始化过程中，系统交替执行图像/分割优化和物理约束投影，随后进行高斯增密并建立高斯—粒子绑定关系。这是一套有效的场景专用表示构建策略。

        该策略具有实用价值，但高度依赖已知的相机参数、深度信息、实例分割掩码和物体类型。

损失函数创新：较弱

【分析】RGB 重建损失和分割损失都是常见的重建损失；PBD 物理约束和 3DGS 泼溅渲染也都来源于已有方法。

因此，论文的创新不在损失函数本身，而在于把视觉优化产生的高斯位移转换成能够被物理系统吸收的校正信号。

任务定义创新：中等

【分析】论文将实时状态跟踪、前向物理模拟、新视角渲染和在线视觉校正统一到同一种机器人世界表示中。这种任务组合具有价值，但实验仍然更侧重于状态跟踪，而不是完整的动作条件规划基准。

数据集贡献：辅助性贡献

【分析】论文公开了 50 个仿真和真实的多视角桌面场景及其真实值数据，有助于复现论文结果和进行后续方法比较。

        但该数据集规模不大，场景范围也相对狭窄，因此不能算作论文的主要算法创新。

不能过度声称的部分

• 论文没有提出全新的三维高斯泼溅渲染算法；
• 论文没有提出全新的 PBD 或 XPBD 物理求解方法；
• 论文没有采用学习式物理模型或学习式状态转移模型；
• 论文不预测质量、摩擦系数、刚度和接触力等物理属性；
• “可以用于规划”属于未来用途，而不是本文已经通过实验验证的贡献

14. 论文局限

1. 局部视觉校正存在收敛范围。临时高斯优化只有在预测图像与真实图像足够接近时，才能产生有意义的位移。对于快速运动、严重遮挡或错误的动力学预测，系统可能超出视觉校正的有效范围。

2. 物理模型无法在线校准。粒子质量、形状刚度、重力、地面和物体结构在建模后均保持固定。视觉观测只能校正当前状态，无法修正物理模型本身。错误的物理先验可能持续造成系统性偏差。

3. 场景假设较强。系统依赖桌面场景、固定且经过标定的相机、已知机器人、已知地面平面、少量物体，以及初始化阶段提供的 RGB-D 图像和分割掩码。人工指定刚体或柔性物体类型也进一步限制了其在开放世界场景中的适用性。

4. 视觉校正力不等于可辨识的真实物理力。它本质上是一种基于经验的比例控制量。增益、位置学习率、Adam 优化步数与粒子质量需要联合调节；增益过高可能引起振荡，但论文没有引入微分项，也没有提供完整的稳定性分析。

5. 仅依靠视觉观测无法消除所有歧义。纹理和几何对称、遮挡以及低像素占比都可能产生错误或噪声梯度。绳索实验已经表现出稳态误差。

6. PBD 更注重稳定性，而不是高精度物理真实性。摩擦、材料本构关系、塑性、复杂接触以及精确的刚体动力学，都没有得到系统建模或评估。

7. 实验没有真正验证长期未来预测能力。大多数实验结果来自每一帧都有视觉观测校正的滤波或跟踪过程，缺少对开环长期推演和规划成功率的评估。

8. 基线比较并不完全对称。D3DGS、CoTracker 和纯物理方法分别只覆盖本文系统的部分能力，缺少与本文具有相似功能的统一系统作为对比；主要结果表中也缺少跨场景的不确定性报告和统计显著性检验

---

15. 尚未解决的重要问题

问题 1：如何从“校正状态”升级到“在线识别物理模型”

当前的视觉力会暂时把模型误差当成状态误差进行校正，但无法判断误差究竟来自质量、摩擦、刚度、接触参数还是几何结构。长期来看，应把物理属性作为隐含的物体状态，通过多步观测反演这些属性，并更新物理模拟器。

问题 2：如何实现可评估的动作条件长期推演

本文的动作只是以机器人关节轨迹的形式，通过正向运动学间接注入系统。该方法不支持对多种候选控制序列进行并行预测，也没有报告推演时域、误差随时间增长曲线或模型预测控制（MPC）成功率。后续方法需要显式的动作接口 、未来动作条件和多步预测评估。

问题 3：如何跨越局部视觉优化的收敛半径

当物理预测偏离真实状态过远时，像素级光度梯度会失去有效的校正方向。系统需要引入全局重新检测与对应关系恢复、特征级匹配、物体姿态假设，或由不确定性驱动的状态重置机制，才能应对快速运动、遮挡和大幅模型误差。

16. 最终总结

这篇论文做了什么：

论文提出 Gaussian–粒子双重表示，通过刚性绑定关系连接 PBD 物理粒子与 3D Gaussian 外观。系统在每一帧先执行物理预测，再把多视角 RGB 重建残差转换为视觉力，以 30 Hz 的频率闭环校正物理状态。

真正创新是什么：

真正的创新不是新的 PBD、3DGS 或损失函数，而是一个明确且有效的跨表示接口：视觉优化提出位移，物理系统通过力和约束决定持久状态更新。这属于具有实质机制设计的系统与表示集成创新。

实验是否有说服力：

实验对“物理与视觉闭环可以提升桌面动态跟踪性能”这一结论较有说服力：50 个模拟/真实场景、三类基线、主要定量结果、运行时间分析和多组消融实验形成了较为一致的证据。对于“通用世界模型、长期未来预测、规划、接触与物理属性预测”等更强主张，现有证据仍然不足。

最大局限是什么：

系统只能在预测状态足够接近观测时进行局部校正；物理结构与参数保持固定，错误先验可能使状态超出视觉校正的收敛范围。桌面场景、已知相机/机器人/地面，以及初始化掩码等条件，也限制了该方法在开放世界中的使用。

最值得借鉴什么：

将高密度 Gaussian 视觉状态与低维物理状态分开承载，通过显式对应关系进行连接，并把观测残差反馈给物理层，而不是让 Gaussians 不受约束地追随像素误差。

是否值得复现：

值得复现其核心刚体闭环，尤其适合作为 3DGS 与物理过程结合的工程和研究起点。完整复现论文的成本较高，因为当前代码缺少柔性体形状匹配、完整评估流程，以及与论文完全对应的精确配置文件。

是否适合作为基线：

**部分适合。**它适合作为“混合物理、可校正的 Gaussian 表示”基线；但不应直接作为学习式动作条件动力学、物理属性预测或接触预测的基线。

对 3DGS 世界模型与物理预测的帮助：

它提供了一个清晰且有价值的“骨架”：Gaussian 负责视觉表示，粒子和求解器负责运动，视觉误差负责校正偏差。用户课题可以在此基础上加入学习式残差动力学、显式动作编码、接触图、在线系统辨识和多步推演损失，将“实时可校正表示”进一步扩展为“能够预测未来状态、接触和物理属性的 3DGS 世界模型”。
