RPLIDAR A1 是思岚科技推出的低成本360度激光扫描测距雷达，广泛应用于机器人SLAM建图、避障导航、教学实验等领域。它通过UART串口与外部系统通信，配合USB适配器可以方便地连接PC进行数据采集与可视化。

参考博客：
【RPLIDAR A1使用教程：从开箱到实时点云可视化】
【基于单线激光雷达 RPLidar 的 DWA 避碰实践（Python 全流程 + 公式推导）】

硬件购买：

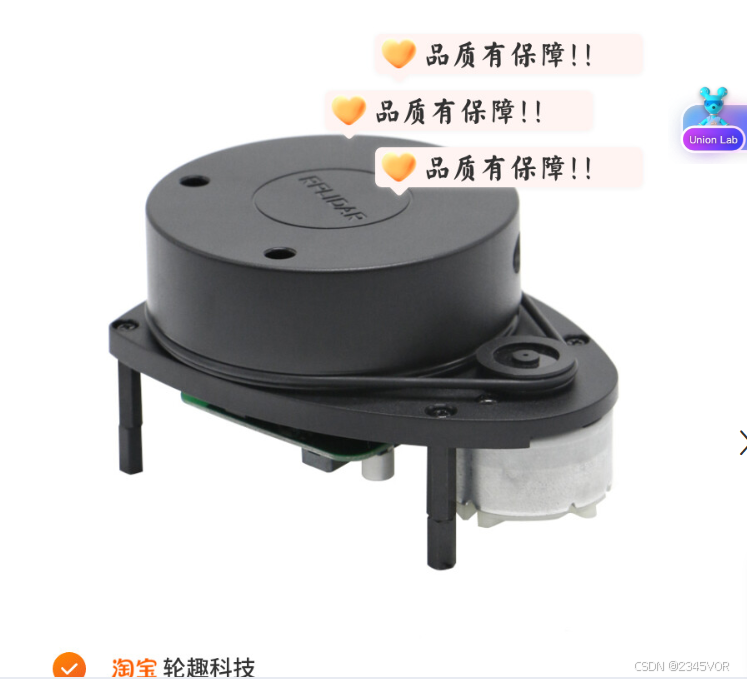

思岚激光雷达RPLIDAR A1 C1 SLAMTEC正品DTOF测距导航赠送ROS资料

【下单链接】https://s.click.taobao.com/A3MInMj

本文将从硬件连接开始，一步步带你完成RPLIDAR A1的驱动安装、环境配置、数据读取和实时极坐标绘图，最终实现如下的扫描效果：

本文适合人群：机器人爱好者、ROS初学者、嵌入式开发者、需要快速验证雷达功能的工程师。

开发环境：Windows 10/11 + Python 3.8+ + RPLIDAR A1

一、硬件准备

1.1 开箱清单

购买RPLIDAR A1开发套件时，包装内通常包含以下组件：

组件	说明
RPLIDAR A1M8 雷达本体	核心测距模块，内含激光发射/接收单元和旋转电机
7-pin 连接线	用于连接雷达本体与USB适配器
USB适配器	将雷达的UART串口转换为USB接口，同时为电机供电
Micro USB线	连接适配器与PC

1.2 接口定义

RPLIDAR A1M8 本体提供 7-pin 1.25mm 间距 接口：

引脚	信号名	类型	描述
PIN 1	GND	供电	核心地线
PIN 2	RX	输入	测距核心串口输入（5V TTL）
PIN 3	TX	输出	测距核心串口输出（5V TTL）
PIN 4	VCC_5	供电	测距核心供电（5V）
PIN 5	GND	供电	电机地线
PIN 6	MOTOCTL	输入	电机使能/PWM控制信号（高电平有效）
PIN 7	VMOTO	供电	扫描电机供电（5V~9V）

注意：A1M8的RX输入信号为电流控制型，实际控制节点电压不能低于1.6V。

1.3 硬件连接步骤

方式一：使用官方USB适配器（推荐）

1. 将7-pin连接线一端插入雷达本体，另一端插入USB适配器
2. 用Micro USB线将适配器连接到PC
3. 连接成功后，适配器上的LED指示灯会亮起

方式二：自制TTL转接板

如果你手头没有官方适配器，也可以使用CP2102或CH340模块自行搭建：

• 将雷达的TX接转接板RX，RX接转接板TX
• GND对GND，VCC_5和VMOTO都接5V
• MOTOCTL接5V（使能电机）或接MCU的PWM引脚（调速）

提示：USB适配器的MOTOCTL信号固定为高电平，因此A1使用官方适配器时电机始终以最高转速运转。

二、驱动安装（Windows）

2.1 确认设备是否被识别

连接雷达后，打开 设备管理器 → 端口 (COM 和 LPT) ，查看是否出现新的COM端口。正常情况下应看到类似 Silicon Labs CP210x USB to UART Bridge (COMx) 的设备。

如果出现黄色感叹号，说明驱动未正确安装。

2.2 安装CP210x驱动

http://www.silabs.com/products/interface/usb-bridges/Pages/usb-bridges.aspx
在RPLIDAR SDK的 tools\cp2102_driver 目录下可以找到驱动压缩文件，解压后根据操作系统选择安装程序：

• 64位系统：运行 CP210xVCPInstaller_x64.exe
• 32位系统：运行 CP210xVCPInstaller_x86.exe

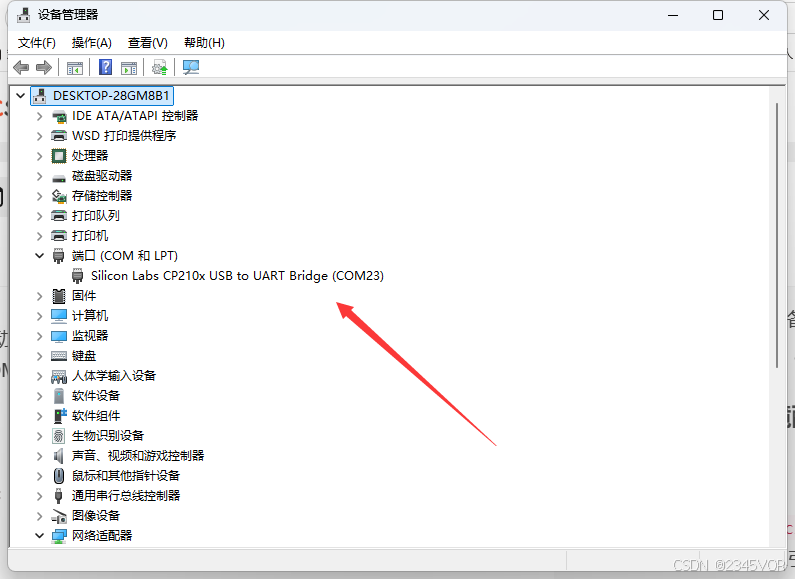

2.3 确认端口号

驱动安装成功后，设备管理器中会显示一个COM端口号（如COM3、COM23等）。记下这个端口号，后续代码中会用到。

采用官方的配置软件读取数据

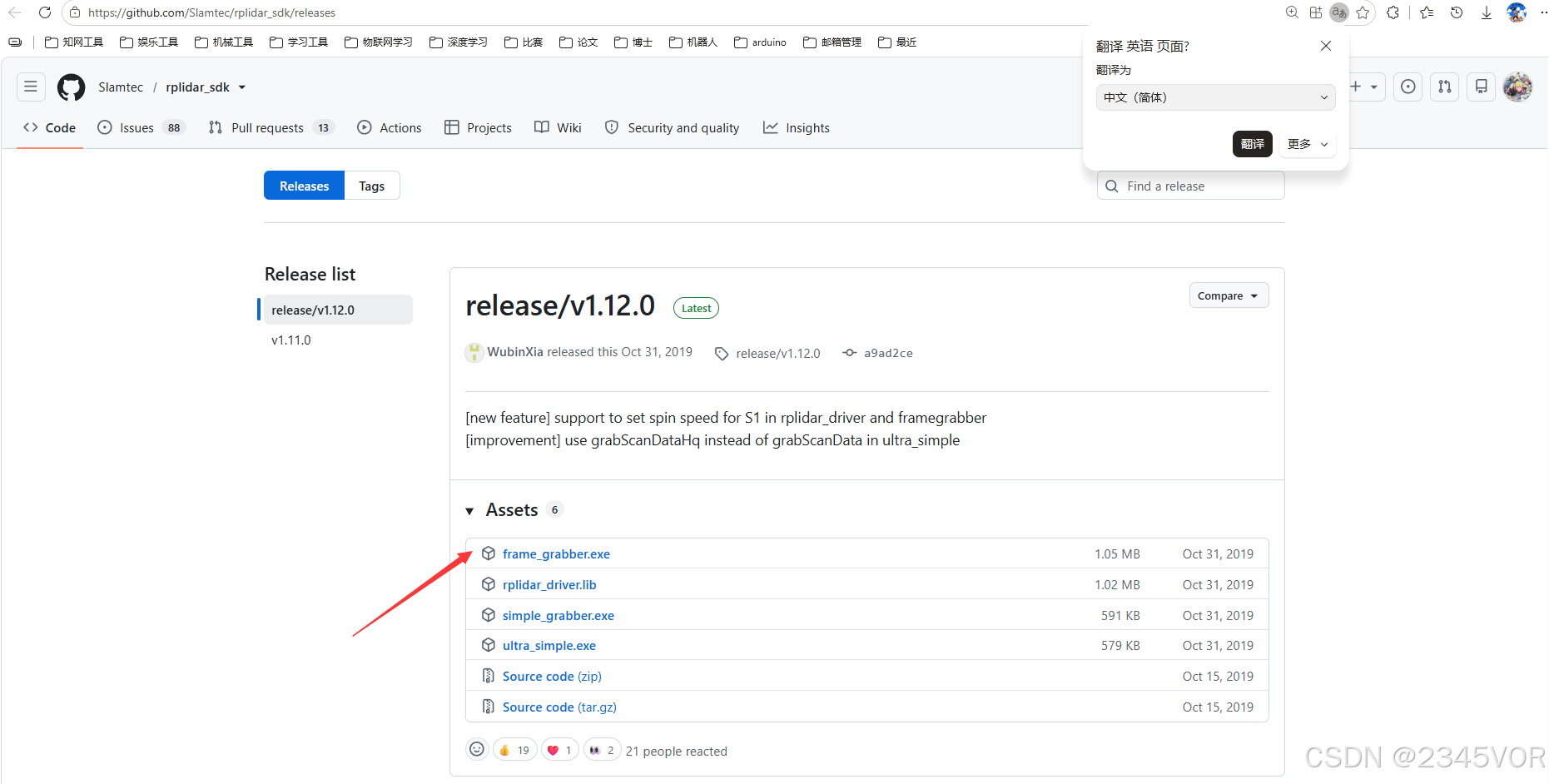

下载地址：https://github.com/Slamtec/rplidar_sdk/releases

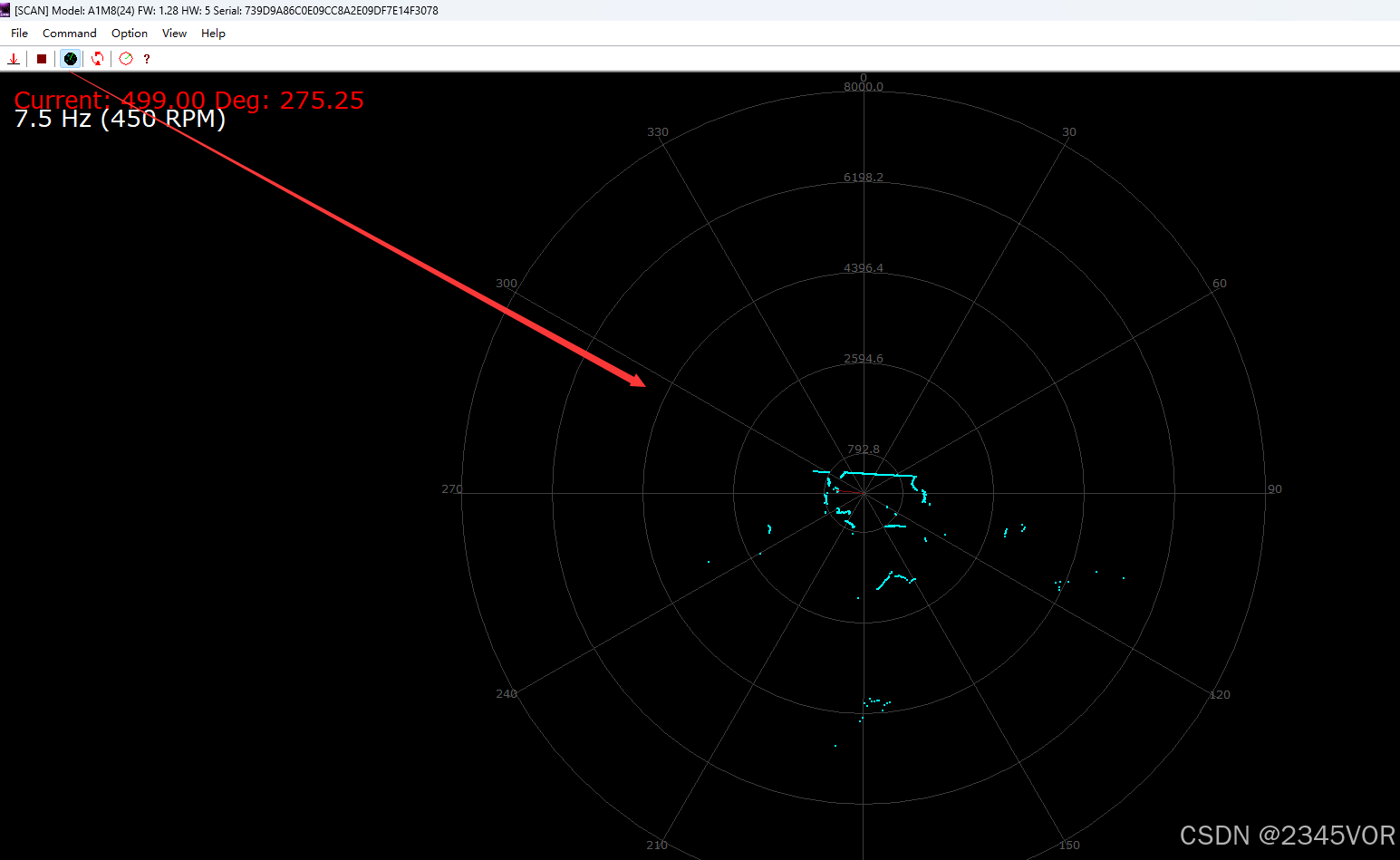

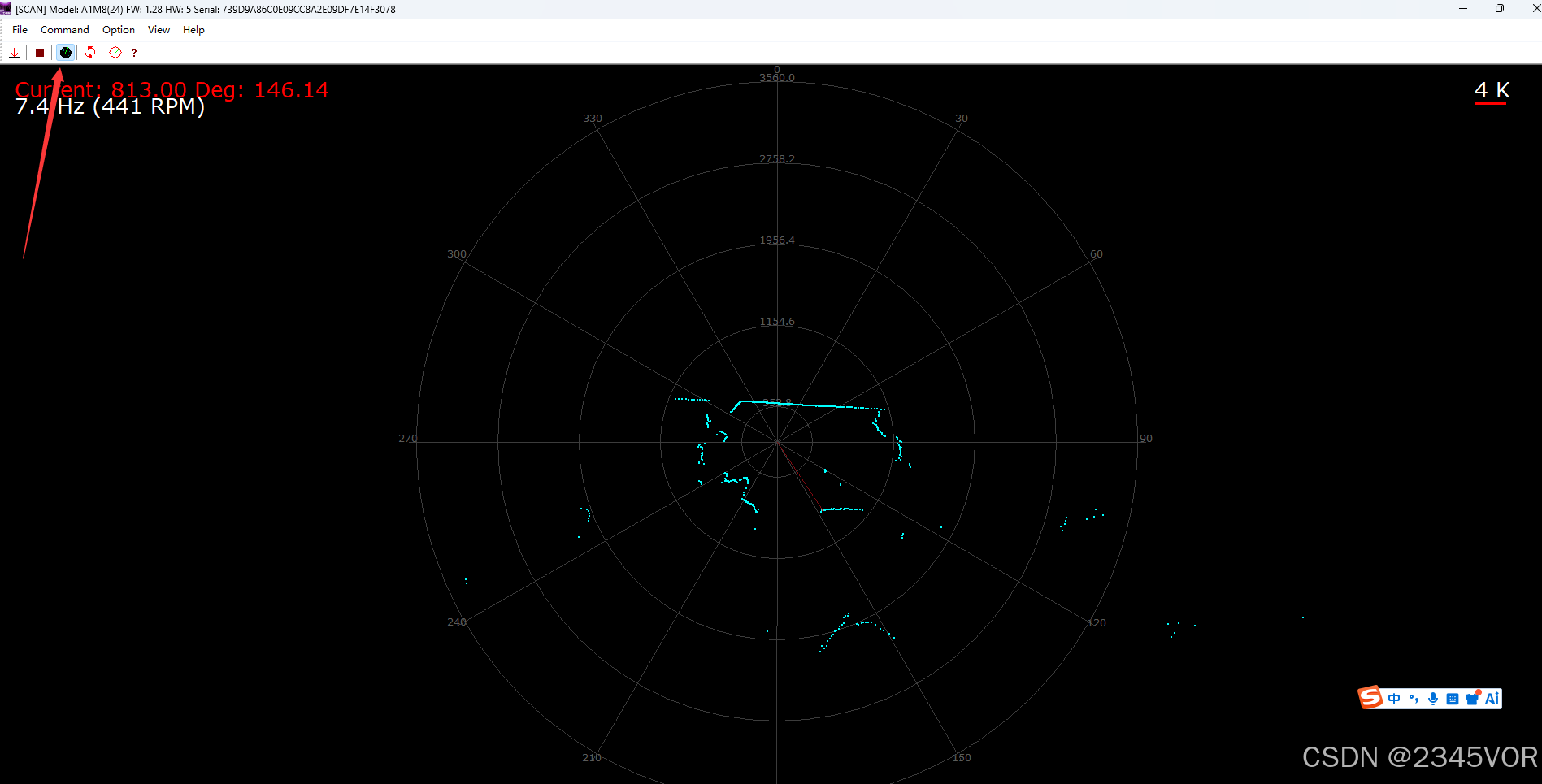

打开串口显示当前围栏障碍数据

三、Python环境配置

3.1 安装必要库

推荐使用 adafruit-circuitpython-rplidar 库，它在Windows上无需额外处理DTR引脚，可以开箱即用。

pip install adafruit-circuitpython-rplidar -i https://pypi.tuna.tsinghua.edu.cn/simple
pip install pyserial numpy matplotlib -i https://pypi.tuna.tsinghua.edu.cn/simple

说明：adafruit-circuitpython-rplidar 支持在标准Python（CPython）环境中运行，不限于CircuitPython硬件。

3.2 快速验证：读取设备信息

在正式绘图之前，先用以下代码快速验证雷达是否正常工作：

from adafruit_rplidar import RPLidar

PORT_NAME = 'COM23'  # 请改为你的端口号

lidar = RPLidar(None, PORT_NAME, baudrate=115200, timeout=3)


# 读取一圈扫描数据
for scan in lidar.iter_scans():
    print(f"本圈共 {len(scan)} 个点")
    for quality, angle, distance in scan[:5]:  # 只打印前5个点
        print(f"  角度: {angle:.2f}°, 距离: {distance:.0f}mm, 质量: {quality}")
    break

lidar.stop()
lidar.disconnect()

预期输出：

本圈共 168 个点
  角度: 63.41°, 距离: 766mm, 质量: 15
  角度: 64.75°, 距离: 796mm, 质量: 15
  角度: 66.12°, 距离: 832mm, 质量: 15
  角度: 67.31°, 距离: 868mm, 质量: 15
  角度: 68.64°, 距离: 912mm, 质量: 15

如果能看到类似输出，说明雷达通信正常，可以进入可视化阶段。

3.3 iter_scans() 参数说明

iter_scans() 返回一个生成器，每次产生一圈完整的扫描数据。每个数据点是一个三元组 (quality, angle, distance)：

• quality：信号质量（0~255）
• angle：角度（单位：度，0~360°）
• distance：距离（单位：毫米）

常用参数：

参数	默认值	说明
max_buf_meas	500	缓冲区最大测量点数，超过时会丢弃数据
min_len	5	一圈最少包含的点数，低于此值不输出

提示：如果运行时报 too many measurements in the input buffer 错误，说明缓冲区溢出，可以尝试设置 max_buf_meas=200 或减小 min_len。

四、实时极坐标可视化

以下代码使用 matplotlib 的极坐标投影，实时绘制RPLIDAR A1的扫描点云：

# -*- coding: utf-8 -*-
import time
import threading
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from adafruit_rplidar import RPLidar

# ========== 配置参数 ==========
PORT_NAME = 'COM23'          # 请改为你的端口号
BAUDRATE = 115200
MAX_RANGE_MM = 12000          # A1最大量程约12米
# =============================

# 全局数据锁和存储
scan_data = [(0, 0)]  # (角度, 距离mm)
data_lock = threading.Lock()

# 初始化雷达
lidar = RPLidar(None, PORT_NAME, baudrate=BAUDRATE, timeout=3)
print("[INFO] 雷达已连接")
print("[INFO] 设备信息:", lidar.get_info())
print("[INFO] 健康状态:", lidar.get_health())

# 后台线程：持续读取扫描数据
def read_lidar():
    global scan_data
    try:
        for scan in lidar.iter_scans(max_buf_meas=200):
            with data_lock:
                scan_data = [(angle, dist) for _, angle, dist in scan if dist > 0]
    except Exception as e:
        print(f"[ERROR] 读取线程异常: {e}")

thread = threading.Thread(target=read_lidar, daemon=True)
thread.start()

# 前台：Matplotlib 极坐标实时绘图
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(111, projection='polar')

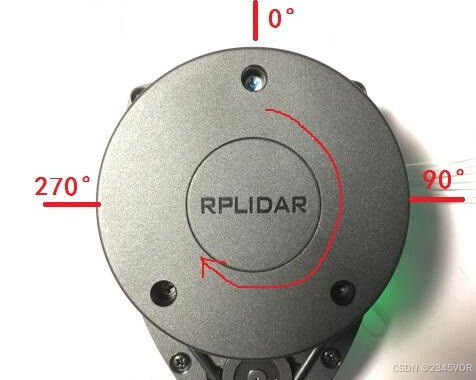

ax.set_theta_zero_location('N')   # 0度朝上
ax.set_theta_direction(-1)        # 顺时针方向
ax.set_rmax(MAX_RANGE_MM)
ax.grid(True, alpha=0.4)
ax.set_title("RPLIDAR A1 扫描 - 等待数据 ...")

scatter = ax.scatter([], [], s=5, c='r', alpha=0.7)

def update(_frame):
    with data_lock:
        current_data = list(scan_data)

    if not current_data:
        return scatter,

    # 角度转弧度：matplotlib极坐标使用弧度
    angles_rad = np.radians([pt[0] for pt in current_data])
    dists_mm = [pt[1] for pt in current_data]

    scatter.set_offsets(np.column_stack([angles_rad, dists_mm]))
    ax.set_title(f"RPLIDAR A1 - {len(current_data)} 个点")
    return scatter,

ani = FuncAnimation(fig, update, interval=100, blit=False, cache_frame_data=False)

try:
    plt.show()
finally:
    print("[INFO] 正在停止...")
    lidar.stop()
    lidar.disconnect()
    print("[INFO] 已断开连接")

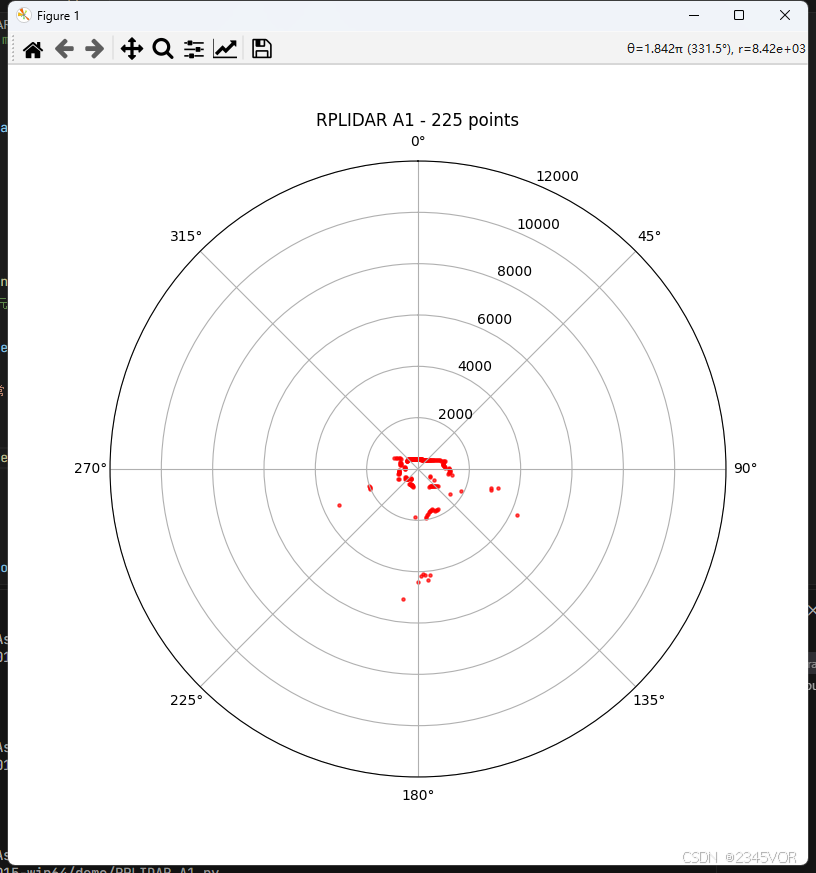

运行效果

运行后应看到：

1. 雷达电机持续旋转
2. 极坐标图上实时刷新红色扫描点
3. 标题显示当前圈的点数（A1典型值200~400点）

五、进阶优化

5.1 使用Express模式提升采样率

标准SCAN模式下，A1的采样率约为2000点/秒。如果使用Express压缩模式，采样率可以提升到4000点/秒：

for scan in lidar.iter_scans(scan_type='express', min_len=100, max_buf_meas=False):
    # 处理扫描数据...

5.2 提高电机转速

A1的扫描频率与电机转速直接相关，可以通过设置电机PWM来提升转速：

import rplidar
lidar.motor_speed = rplidar.MAX_MOTOR_PWM

注意：此方式仅适用于未使用官方USB适配器的场景（适配器将MOTOCTL固定为高电平）。

5.3 数据持久化

如果需要保存扫描数据用于离线分析，可以将点云导出为CSV：

import csv

with open('scan_data.csv', 'w', newline='') as f:
    writer = csv.writer(f)
    writer.writerow(['angle_deg', 'distance_mm'])
    with data_lock:
        for angle, dist in scan_data:
            writer.writerow([f'{angle:.2f}', dist])

六、常见问题与解决方案

Q1：设备管理器中看不到COM端口

原因：驱动未正确安装。
解决：参考第二章重新安装CP210x驱动，或使用Zadig工具替换驱动。

Q2：能打开串口但读不到数据

排查步骤：

1. 检查波特率是否为115200（A1M8的标准波特率）
2. 确认没有其他程序（串口助手、ROS节点等）占用同一COM口
3. 检查7-pin连接线是否接触良好，可以拔插一次
4. 检查供电是否充足，A1需要5V/1.5A以上的供电

Q3：报错 too many measurements in the input buffer

原因：数据读取速度跟不上雷达输出速度，缓冲区溢出。
解决：减小 max_buf_meas 参数，或在 iter_scans() 中设置 max_buf_meas=200。

Q4：点云图只显示一小部分点或呈圆形

原因：可能混淆了角度单位和弧度单位。
解决：matplotlib的极坐标投影使用弧度，而RPLIDAR返回的角度是度，必须用 np.radians() 转换。

Q5：串口被占用

原因：Windows下同一串口不能被两个程序同时打开。
解决：关闭所有可能占用COM口的程序（串口助手、其他Python脚本、ROS节点等），然后重新运行。

Q6：A1每次上电后点云质量不稳定

排查方向：

• 检查供电电压是否稳定（5.2V~9V之间）
• 避免数据线过长导致信号衰减
• 在 iter_scans() 中增加 min_len 参数过滤不完整扫描

七、总结

本文从硬件连接、驱动安装、环境配置到实时可视化，完整覆盖了RPLIDAR A1的上手流程。核心要点：

1. 驱动是第一步：CP210x驱动安装失败是Windows用户最常见的卡点，推荐使用Zadig工具
2. Adafruit库开箱即用：无需手动处理DTR引脚，iter_scans() 一行代码获取扫描数据
3. 极坐标可视化：matplotlib的polar投影是展示激光雷达数据的最佳方式
4. 角度单位要注意：RPLIDAR返回度，matplotlib需要弧度

如果本文对你有帮助，欢迎点赞收藏。下一篇文章将介绍如何将RPLIDAR A1数据接入ROS进行SLAM建图，敬请期待。

---
