避障相机的选型讨论，通常从参数表开始：量程、分辨率、帧率、视场角。但在工程现场，另一个更早、也更难返工的决策往往被跳过——相机装在哪、朝哪个方向、装几台。安装高度、俯仰角和机位一旦定错，覆盖上出现的盲区不是靠算法轻易能补回来的：感知可以做得更聪明，但看不到的地方，算法也无从下手。

本文把"安装"从经验判断拆成可核算的几何问题，按顺序给出方法：先算覆盖，再定高度与角度，最后才谈选型。

一、安装高度：下视盲区的来源

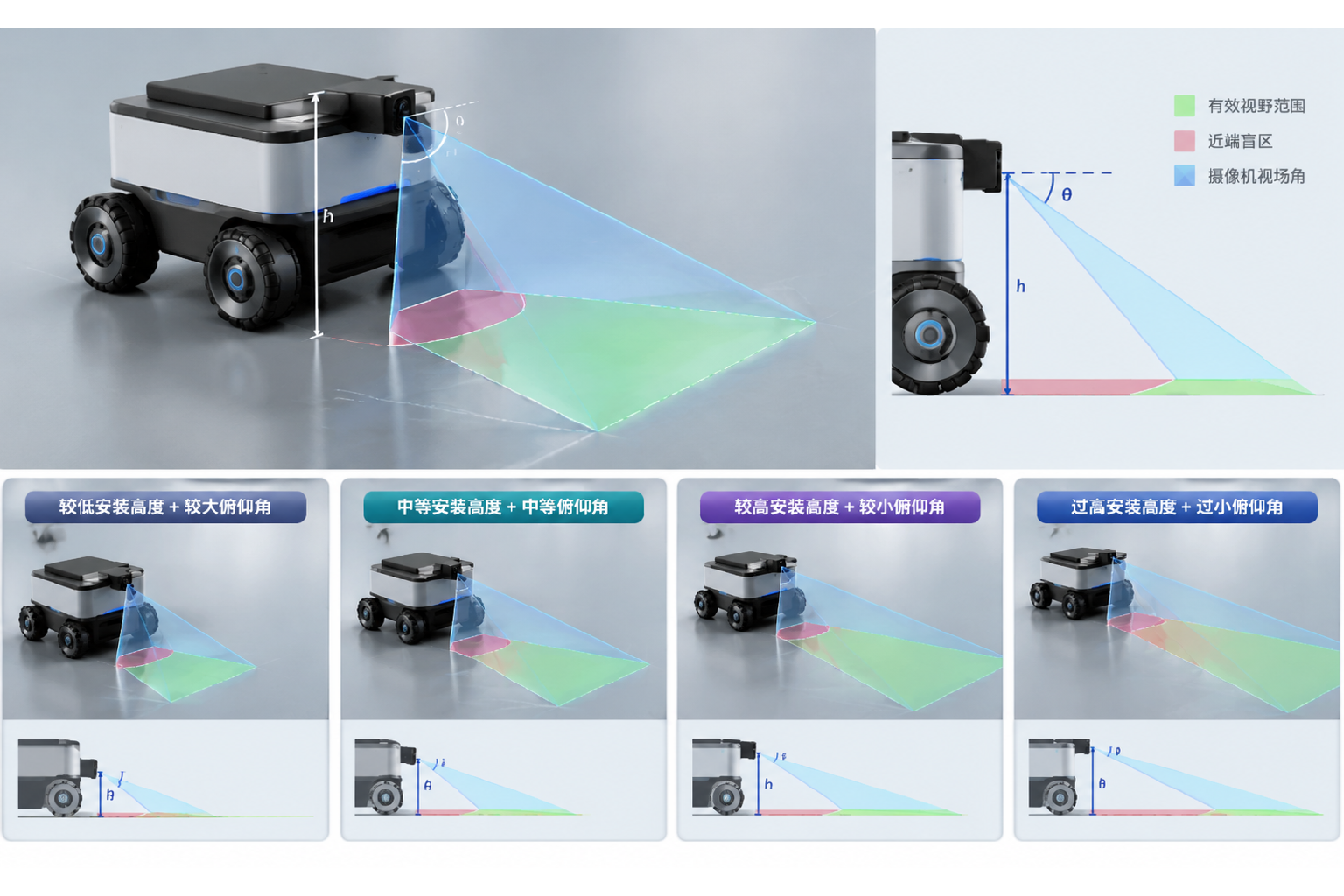

讨论安装，先要承认一件事：相机不可能同时看清脚边和远方。安装高度 h 直接决定了下视盲区的位置。

在一个理想化的平地面模型中，设相机镜头中心离地高度为 h，主光轴相对水平线的下倾角为 θ，垂直视场角为 VFOV。对地面上的一点，其相对镜头的下俯角为 φ，则该点到相机正下方的水平距离为：

d = h / tan(φ)

镜头视野覆盖的下俯角范围是 [θ - VFOV/2, θ + VFOV/2]。代进去：

• 近端可见地面起点：d_near = h / tan(θ + VFOV/2)
• 远端可见地面终点：d_far = h / tan(θ - VFOV/2)（当 θ > VFOV/2；否则远端趋于水平线）

从这个关系可以直接读出几条工程结论：

1. h 越大，d_near 越大——相机装得越高，正下方的盲区越长，近处低矮目标越容易漏检；
2. h 越小，d_far 越小——装得低，远端地面覆盖被拉近；
3. 高度同时影响近端和远端，二者方向相反，不存在"两边都变好"的高度。

对移动机器人来说，近端盲区尤其危险：货架底脚、托盘边缘、蹲下的人、叉车的货叉，都在低处且贴近车身。因此高度选择的核心，是让"需要紧急刹停的那段近处距离"尽量落在可见区内，同时不让相机被车身结构挡死远端视线。

二、俯仰角：把有限视场在远近之间分配

高度大体定了之后，俯仰角 θ 是第二个可调量。从上面的公式能看出它的作用：

θ 变化	d_near	d_far	覆盖重心
下倾角增大	变小（近处更全）	变小（远端压缩）	向近处偏移
下倾角减小	变大（近处盲区扩大）	变大（远端拉长）	向远处偏移

也就是说，俯仰角不是在"改善"覆盖，而是在重新分配覆盖：同样的 VFOV，往近处压，远处就少；往远处拉，近处就空。

工程上确定 θ 的办法不是取一个"常见值"，而是先回答一个优先级问题：这台车最怕的是撞到脚边目标，还是没能在足够远处发现高速接近的人或车？前者要求更大的下倾角，后者要求更小的下倾角。俯仰角本质上是这个安全优先级的几何表达。

需要注意，d_far 在 θ 接近 VFOV/2 时会迅速增大甚至发散（趋于地平线），此时远端虽然"看得无限远"，但每单位俯仰角对应的地面分辨率急剧变差，远处目标的成像尺寸和点云密度都会下降。"看得见"和"看得清"是两件事，远端覆盖不能只看距离上限。

三、视场角：按车身宽度与转弯半径核算

视场角里最容易被误用的是把相机标称视场角直接当成"车的覆盖能力"。相机的视场角是镜头属性，而车需要多大的覆盖，取决于车身几何。

水平方向要核算的是：车在多宽的通道里、以多大的转弯半径通过。车在转弯时，车身外廓会扫过一个比直线行驶宽得多的区域，前角、侧边都可能侵入未覆盖的侧前方。只按"正前方看得远"来配相机，典型后果就是：直行没问题，一到拐角就出现侧前方盲区。

粗略地把水平覆盖需求描述为"通道宽度 + 车身因转向产生的横向扫掠量"，可以写成一个概念式：

需要的水平覆盖宽度 ≈ 通道通行宽度 + 2 × 转向横向扫掠量

式中转向横向扫掠量随转弯半径、轴距、车身宽度增大而增大。这个量不能靠相机标称视场角去凑，必须按车身实际几何估算后，再决定单台相机的水平视场是否够、或者是否需要增加机位。

垂直方向则与第一节的高度/俯仰角核算联动：VFOV 决定了在给定高度和角度下，覆盖能铺多长的一条地面带。

四、多机位：重叠是保险，不是浪费

当车身较长、或需要前/后/侧向同时覆盖时，单台相机往往不够，需要多机位。多机位配置的关键指标不是"每台各自看多远"，而是相邻机位覆盖区之间的重叠。

重叠区有两层价值：

• 冗余：单台受遮挡或失效时，重叠区仍有另一台覆盖；
• 过渡：车在转向、侧移、经过拐角时，目标会在机位之间迁移；没有重叠，迁移就发生在两个视野的交界，容易出现"这一台已经放掉、那一台还没接上"的空档。

因此机位布置应先把"必须无缝覆盖的关键区域"（正前方、转弯内侧、盲区侧）划出来，再让相邻机的覆盖在这块区域上留出重叠，而不是让每台相机各管一段、边界刚好相接。

五、叉车等长体结构：遮挡要单独核算

叉车不能照搬移动机器人的安装方案。它的特殊性在于车体前方伸出的货叉，以及货叉上可能承载的托盘和货物。这些结构会遮挡相机视线，而且遮挡的位置恰好落在车正前方最关键的区域。更麻烦的是，货叉会升降、载货状态会变化，遮挡范围随之改变。

因此叉车类长体结构需要把遮挡作为独立的核算项：在货叉起升、落下的整个行程中，检查相机光路是否始终存在一条可用视野；必要时把相机移到货叉行程之外的高度，或改用能绕开货叉遮挡的机位布置。这一步不做，前面的覆盖算得再准，也会被结构遮挡吃掉。

六、核算顺序与覆盖图

把上面的环节串起来，推荐的顺序是：

1. 定安全刹停距离：由车速、载荷、制动能力反推必须在多远处发现目标；
2. 画覆盖图：以车身尺寸、通道宽度、转弯半径为基础，在俯视平面上画出必须无缝覆盖的区域；
3. 定安装高度与俯仰角：用第一节、第二节的几何关系，让近端盲区和远端距离同时满足覆盖图；
4. 定机位与重叠：多机位时保证相邻覆盖在关键区域有重叠；
5. 核算结构遮挡：叉车等长体结构单独检查货叉、托盘的遮挡；
6. 最后选相机：在满足覆盖需求的约束下，再比较量程、帧率、功耗等指标。

这个顺序的意义在于：安装是"约束"，选型是"在约束下求解"。反过来先定相机，高度、角度、机位就只能将就，覆盖上的窟窿被固化在机械结构里，后期极难修正。

七、核算中的误差来源与余量

上面的核算建立在理想化假设之上，实际工程中还必须识别误差来源，并为每一项留出余量：

• 地面并非绝对平整：坡道、门槛与局部起伏会改变可见边界，上下坡时近端盲区的形状尤其容易变化；
• 车体姿态会变化：加减速引起的俯仰、转向引起的侧倾，都会让相机的实际朝向偏离静态安装角，覆盖随之漂移；
• 外参标定误差：相机相对车体的安装位置与角度存在标定误差，角度上的小偏差会在远处被放大成较大的覆盖偏差；
• 结构与振动：支架刚度不足时，运行中的振动会让有效覆盖与静态核算结果不一致。

因此，静态覆盖图算出的边界不宜直接当作设计极限，近端与远端都应留出余量，并在实车工况下复核。核算的意义不是给出一个精确到厘米的答案，而是在机械结构定型之前，把可以预见的盲区尽量消掉。余量留得是否合理，往往比核算本身更考验工程判断。

八、常见误区清单

• 只按标称视场角选相机，不按车身几何核算覆盖；
• 相机随手朝正前方摆平，忽略俯仰角对覆盖重心的分配作用；
• 装了多台相机，却让覆盖边界刚好相接、没有重叠；
• 只关心远端距离，不检查正下方与近端盲区；
• 叉车沿用移动机器人安装方案，未单独核算货叉与托盘遮挡；
• 先买相机，再回头找位置安装。

把安装当成一次几何设计、而不是一次装配，避障系统的物理底子才算立住。参数决定上限，安装决定下限——而下限，往往才是现场真正撞不撞的东西。
