把 YOLO 装甲板检测接进 ROS2：从单机程序到图像话题

环境：Ubuntu 22.04 / ROS2 Humble / onnxruntime（CPU）/ OpenCV 4.5.4

上一个博客我们完成了 C++ onnxruntime 的全部流程：预处理、解码、NMS、画框，再到输出视频。

这一期我们要引入 ROS2 系统来学习：对于单机的模式，我们收发消息很局限；在机器人或者上位机的时候，我们有很多设备需要收发消息，单机模式要维护、要添加新设备、要改逻辑代码，都会很麻烦，同时通信也是非常麻烦的一个问题。ROS2 的出现解决了这个问题。

机器人是多模块的协作系统：相机的视觉，后面发展可能有触觉，统称为感知系统，到检测、决策、控制，每一个部分都是一个节点，各个模块都需要串联起来通信，要做到可解耦、可替换、可复用，这样维护和质量都可以保证。在工程上，我觉得成本、质量这两个非常重要，而 ROS2 这个系统就可以减少很多维护成本。

一、ROS2 的最小概念

节点 node
节点就是在 ROS2 里面能够独立收发消息的、有自己名字的计算单元。有了节点我们才能利用节点收发信息，一个程序可以有多个节点。后面的 RViz2 也是一个节点，它订阅了消息才能显示出来。

我自己的比喻：节点 = 快递员（能收能发、有工号），话题 = 驿站（有名字/地址），消息 = 包裹（有格式和内容）。不用一对一送货上门，发到驿站，谁需要谁来取，很方便。RViz2 就是"另一个快递员"，它到 /armor_image 这个驿站去取包裹（图像）来显示。

话题 topic
字符串 "/armor_image" 可以理解成一个驿站的名字，或者驿站地址。

消息 message
类型 sensor_msgs::msg::Image + 内容，说明信封的格式和内容。

发布 publish
pub->publish(*bridge.toImageMsg()) —— 把信封投进去。

订阅 subscribe
在终端先查看 topic 发布的 hz，再进入 RViz2 里面去新增 topic，把消息取出来查看。

cv_bridge
作为一个翻译官，把 OpenCV 图片的信息转化成 ROS2 的图像消息。

二、节点代码骨架（5 部分）

int main(int argc, char** argv) {
    rclcpp::init(argc, argv);                                  // ① 启动 ROS2
    auto node = rclcpp::Node::make_shared("armor_yolo_node");   // ② 建节点
    auto pub = node->create_publisher<sensor_msgs::msg::Image>(
        "/armor_image", 10);                                   // ③ 建发布者（话题+队列）
    // ④ 主循环（读帧 → 处理 → 发布）
    while (rclcpp::ok() && cap.read(frame)) { /* ... */ }
    rclcpp::shutdown();                                        // ⑤ 收尾关停
    return 0;
}

rclcpp::init：初始化、启动 ROS2
建立节点：节点就是在 ROS2 里能独立收发消息、有自己名字的计算单元
建立发布者：也就是把接收信件的接收口打开，<> 里面决定驿站里可以装什么类型的东西；话题的名字就写在建立发布者的这个函数里
主循环：正常的干活处理逻辑。rclcpp::ok() 可以让你通过 Ctrl+C 退出——但不是直接退出，而是 Ctrl+C 触发了一个 SIGINT 信号去通知 rclcpp，rclcpp 收到 SIGINT 的时候 ok() 才变成 false，循环才结束（这样能优雅收尾，而不是被强杀）
shutdown：ROS2 关闭、收工、释放资源

队列长度 10：发布者的驿站容量。当订阅者来不及处理的时候，可以缓存 10 条；满了就把旧的丢掉（默认行为）。队列太小 → 缓存少、延迟低，但容易丢；队列太大 → 抗突发，但延迟高。

三、六个封装好的处理函数

我个人觉得封装函数还是挺有讲究的：在一大个处理逻辑里面拆分流程、分模块处理，函数要清晰明了，一个函数解决一个问题，还要可复用、减少代码冗余——优美的代码，我的梦啊。

函数	干什么	输入 → 输出
`makeLetterbox`	把图片等比缩放，补上 114 的灰边	入 `img` → 出标准 640 画布，并用 `&` 带出 `scale`
`toTensor`	交换色序（变成后续需要的 RGB）、除 255 归一化、按色序分册	入画布 → 出打包好的 3 张 640×640
`decode`	读取 8400 份档案，筛选出规定的 conf	入 `const float* p`（输出数字带起点）+ `int64_t total`（8400）→ 出 `std::vector<Det>`（conf 达标的候选列表）
`iou`	计算两个框的重合度	入 `const Det& a, const Det& b` → 出 `float`（0~1）
`nmsTopK`	每一簇只留最好的两个	入 `const vector<Det>&`（前提：已按 conf 降序）→ 出 `vector<int>`（保留下标）
`draw`	把缩放后算出来的坐标按原比例还原，再绘制图框	入 `cv::Mat& img, const vector<Det>&, const vector<int>&, float scale` → 出 `void`（直接改图）

几个要点：

scale 从 makeLetterbox 计算后出来，一直贯穿到后面的 draw
Ort::Session 只需要打开一次模型：每次重新打开都要花时间，打开了一直用，用完再关闭就好
为什么发布的是 frame 而不是 canvas：canvas 是给模型看的 640 灰边图片；但是给别人、给下游的时候，需要的是原先的分辨率、没有灰色边界的图片，而 draw 是还原之后画的，所以发布在 frame 上面
env/session/cap/writer/pub/node 全程存活：它们写在 while 外面，只构造一次，程序结束时才销毁；而 frame/canvas/input/outputs/dets/kept/scale 是每帧重建的——因为每一帧的数据都不一样，不重建就会拿到上一帧的旧结果

四、p、d、dets

p 是把视频变成 frame 给模型之后，模型输出的那一串数字。p 是 26×8400 = 218400 个输出数字的起点地址；模型输出的一串数字用于后面判断，conf 是其中 14 个类别分取出最大值的产物
p 就是一个指针，指向模型输出数据的第一位的地址
d 是一个候选的卡片：填着 conf、类号、框、4 个角点；循环所有候选，取得模型觉得好的候选——只有通过 conf 门槛的候选才建卡片，建完放进 dets
理解了 p 的含义，就知道上一节 p[k * total + i] 的含义了
p 是指针的话，p[2] 就是从 p 起偏移 2 个位置，也就是第三个元素

三者的关系整合起来就是：p 从模型那里拿出数据，d 暂时存一个数据、判断是否合格，合格的才放到 dets 里面。

五、C++ 的一些语法

-> 通过指针调用函数：指针->函数() 等价于 (*pub).publish(...)，pub 是 make_shared 出来的智能指针
* 解引用：p 是地址的话，那就打开地址里面的东西 → *p
优美的 lambda：[](const Det& a, const Det& b){ return a.conf > b.conf; }

六、结合 ROS 和判断流程的逻辑图

读一帧
 ├─1 预处理：makeLetterbox(frame, scale) → toTensor
 ├─2 推理  ：CreateTensor → session.Run
 ├─3 后处理：decode → sort → nmsTopK
 ├─4 画框  ：draw(frame, dets, kept, scale)
 └─5 发布  ：cv_bridge 打包 → pub->publish

七、实测效果

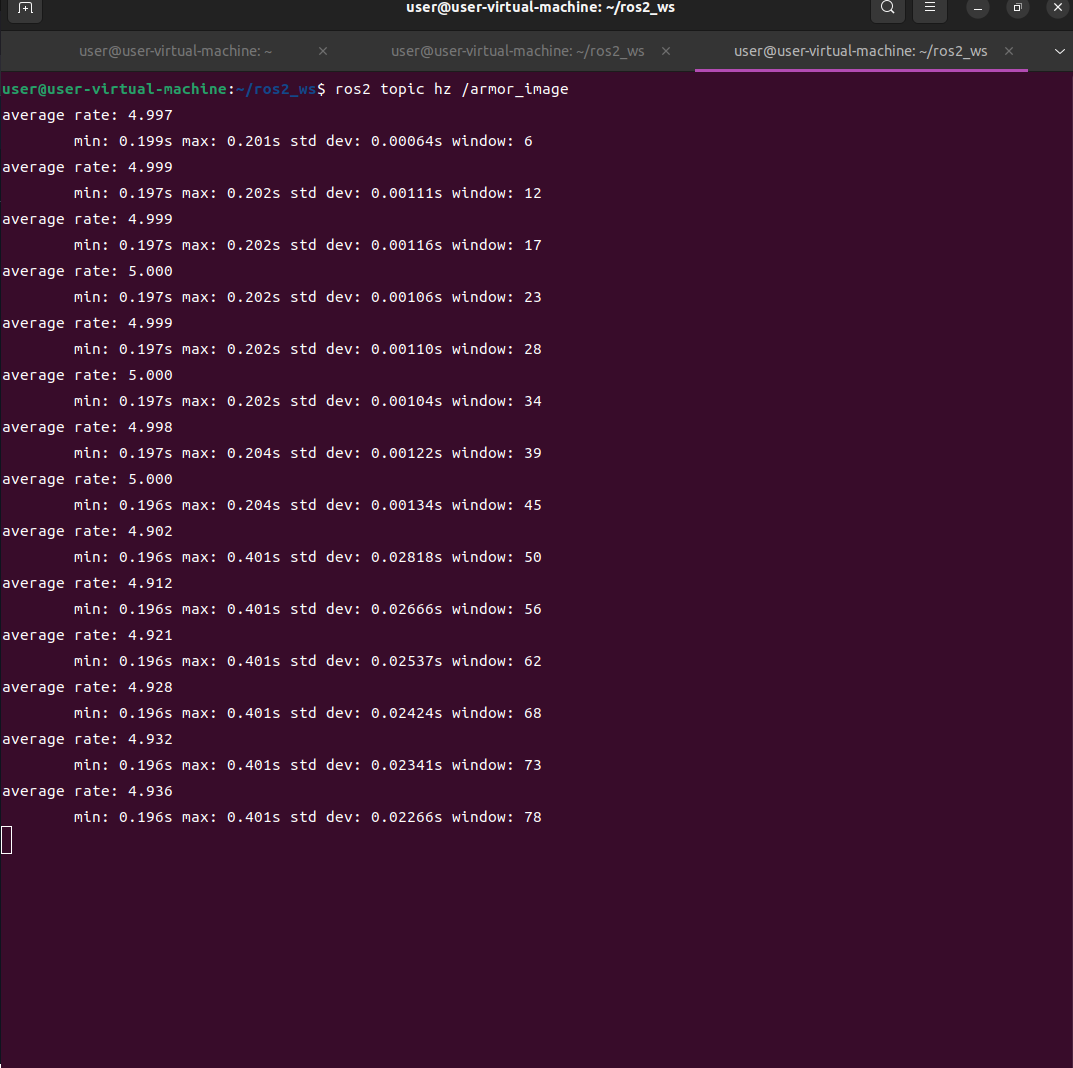

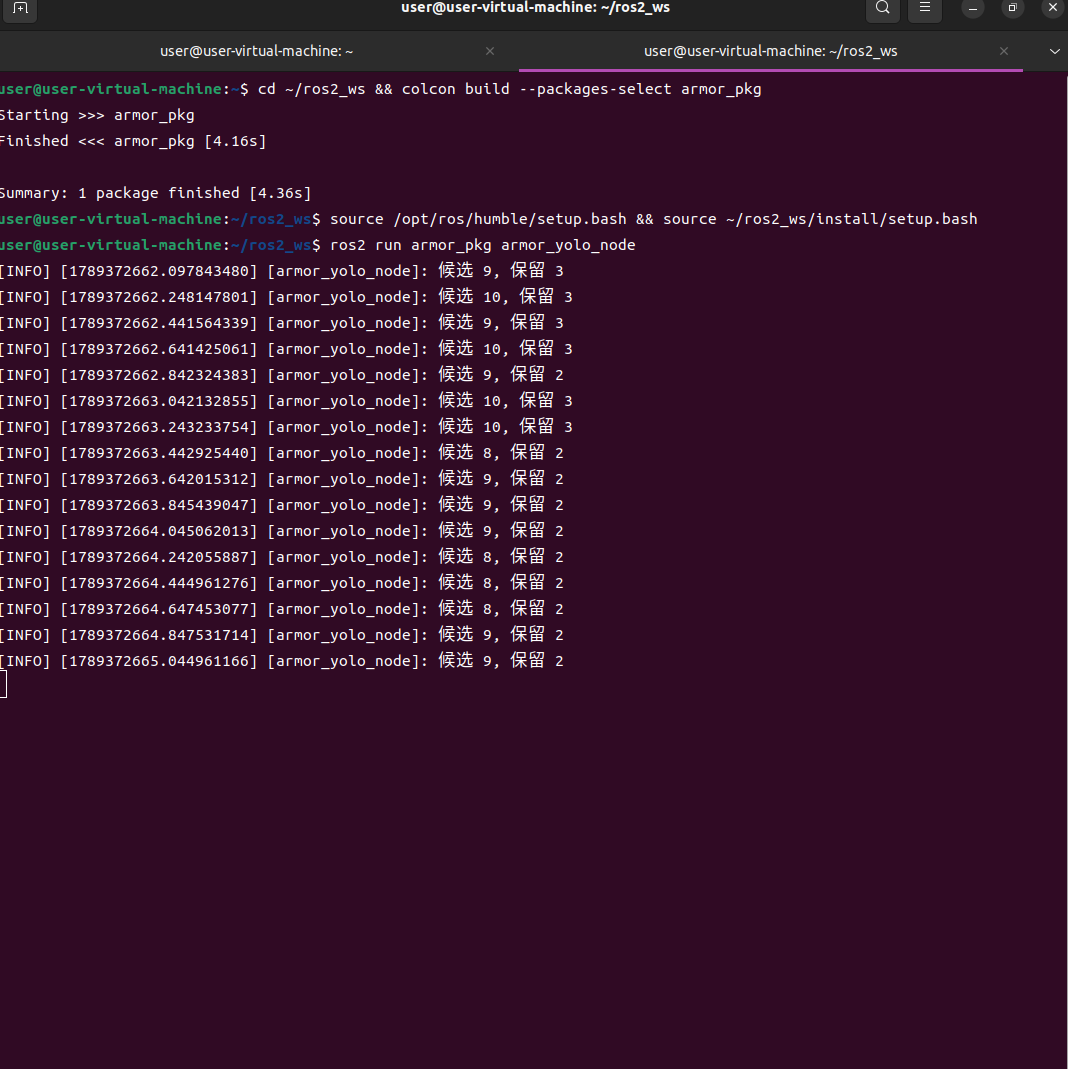

当我用 ROS2 纯转发视频的时候有 20Hz，但是接入推理之后，直接下降到了几 Hz——利用 CPU 推理太慢了（这个瓶颈在后面会解决，后面的博客会出一期）。
在这里插入图片描述

在这里插入图片描述

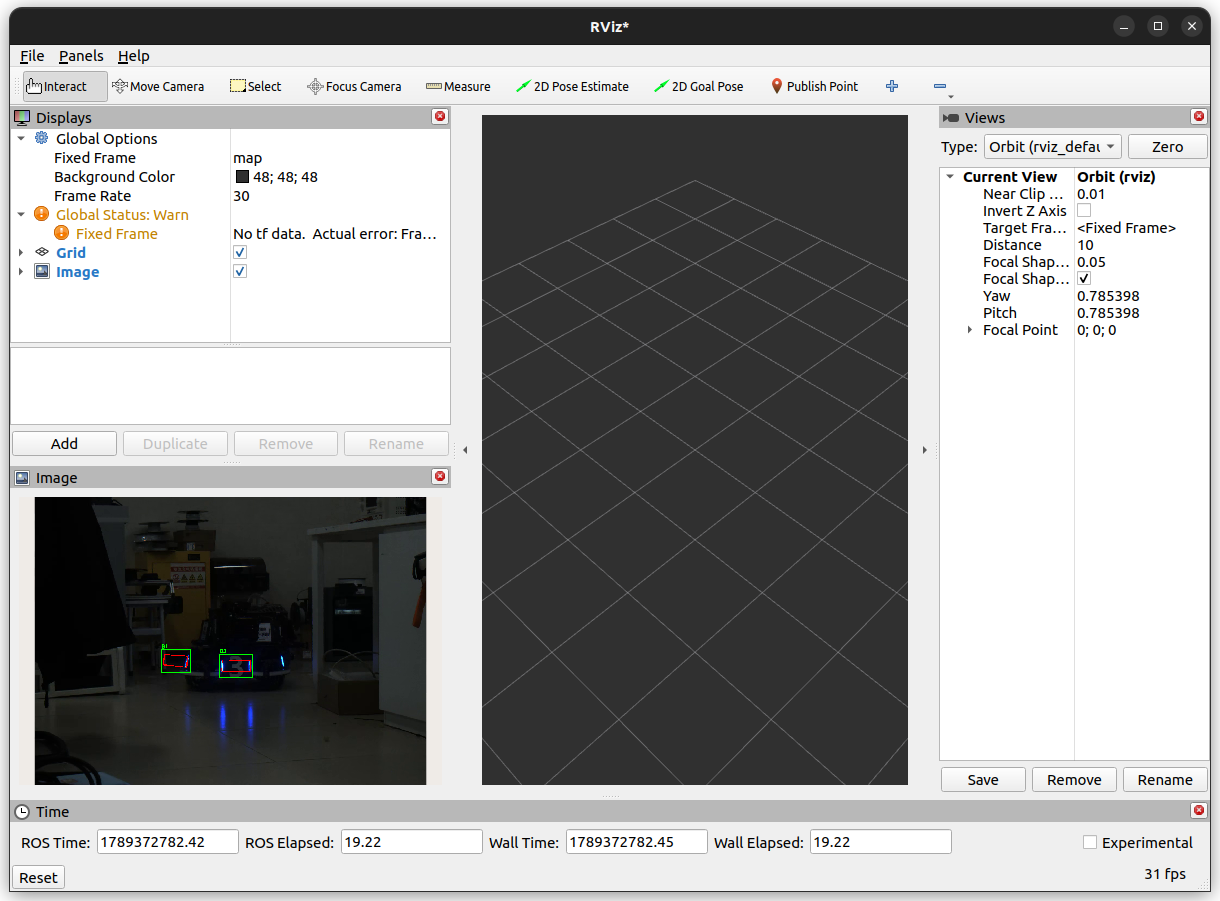

RViz2 出现绿框的时候直接爽炸了：YOLO 推理画框跟 OpenCV 比没有那么稳定，但是识别的也挺快的，旋转的装甲板都能识别出来，感觉跟加了卡尔曼一样。

八、作者踩的坑：libonnxruntime.so.1: cannot open shared object file

同样的找不到路径：动态库的小名，在运行的时候找不到路径；编译可以找得到库，但是运行的时候不一定找得到库，不能对等。

现象：一开始跑得好好的，但是接入 ROS2 后呢就报错：

ros2 run armor_pkg armor_yolo_node
/home/user/ros2_ws/install/armor_pkg/lib/armor_pkg/armor_yolo_node: error while
loading shared libraries: libonnxruntime.so.1: cannot open shared object file
[ros2run]: Process exited with failure 127

第一反应应该是"没装这个库吗"，但是我记得装了，看文件夹里面也有。

然后我开始定位：

我想是编译期间还是运行期间？编译已经通过了 → 那就是运行的问题
差别在哪里呢？自己写的时候是用 g++ 编译运行的，手写了告诉它库在哪里；但是 colcon 和 CMake 出来的可执行文件默认没有带上这个
给出假设：可能是安装的时候缺少了 path，或者需要一条动态库的软链接

验证（这两条命令能一眼定案）：

ldd ./install/armor_pkg/lib/armor_pkg/armor_yolo_node | grep onnx
readelf -d ./install/armor_pkg/lib/armor_pkg/armor_yolo_node | grep -i rpath

第一条看到 libonnxruntime.so.1 => not found
第二条没有输出（没有 rpath）

修复：

# 临时：当前终端指路
export LD_LIBRARY_PATH=/home/user/yolo_env/lib/python3.10/site-packages/onnxruntime/capi:$LD_LIBRARY_PATH

# 永久：CMake 里给目标加 rpath
set_target_properties(armor_yolo_node PROPERTIES
  BUILD_WITH_INSTALL_RPATH TRUE
  INSTALL_RPATH "/home/user/yolo_env/lib/python3.10/site-packages/onnxruntime/capi")

另外最后还补了一条动态库的软链接：ln -s libonnxruntime.so.1.23.2 libonnxruntime.so.1

经验：编译期能找到 ≠ 运行期能找到。看到 cannot open shared object file 就用 ldd 先看一眼，基本能立刻定位。

顺便记一下"怎么向 AI 求助"（这个很重要，而不是全部丢给 AI 看）：
