VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理局域网划分成多个逻辑上独立的虚拟网络的技术。简单说，就是在同一个物理交换机/网络设备上，逻辑地隔离出多个互不干扰的“小网络”

1. VLAN划分依据

1.1 基于端口划分

最常见、最常用的方式。

  • 依据：交换机物理端口。

  • 规则：把某个端口划入某个 VLAN，插在该端口上的设备就属于该 VLAN。

  • 特点：

    • 配置简单、直观，性能好。

    • 设备换端口就要重新配置。

    • 无法识别同一端口下连接多台设备的情况（除非用 Hybrid 等特殊模式）。

例：交换机端口 1–8 划入 VLAN 10，端口 9–16 划入 VLAN 20。

1.2 基于 MAC 地址划分

  • 依据：设备的 MAC 地址。

  • 规则：预先配置 MAC 地址与 VLAN 的映射表，设备接入任意端口都按 MAC 归属 VLAN。

  • 特点：

    • 设备移动位置，VLAN 不变，灵活性好。

    • 需要维护大量 MAC–VLAN 映射，管理成本高。

    • 适合移动办公、笔记本经常换位置的场景。

1.3 基于协议划分

  • 依据：网络层协议类型（如 IP、IPX、AppleTalk）。

  • 规则：不同协议的数据帧划入不同 VLAN。

  • 特点：

    • 早期多协议网络中使用。

    • 现在网络基本以 IP 为主，这种划分方式已很少用。

1.4 基于子网划分

  • 依据：IP 子网 / 网络层地址。

  • 规则：根据数据帧的源 IP 所属子网决定 VLAN。

  • 特点：

    • 与三层逻辑规划一致，便于管理。

    • 需要交换机具备三层识别能力，性能开销较大。

    • 用户改 IP 就可能改变所属 VLAN，安全性一般。

1.5 基于策略划分

  • 依据：组合条件，如 MAC + IP + 端口 + 协议 + 时间等。

  • 规则：按管理员定义的策略灵活划分。

  • 特点：

    • 最灵活，适合复杂场景。

    • 配置和管理复杂，对设备要求高。

1.6 基于 802.1Q 标签划分

严格说这不是“划分依据”，而是跨交换机传递 VLAN 信息的方式，但常与划分一起讨论。

  • 依据：数据帧中携带的 802.1Q VLAN 标签。

  • 规则：交换机根据帧里的 VLAN ID 决定转发到哪个 VLAN。

  • 特点：

    • Trunk 链路上必备。

    • 是 VLAN 跨设备扩展的基础。

2. 具体流程

1> 创建VLAN

        创建VLAN 交换机默认存在VLAN1，并且，所有的接口都属于VLAN 1

        VID --- 12位二进制构成 --- 1- 4094

[Huawei]vlan 2
​
[Huawei-vlan2]qu
​
[Huawei]vlan batch 4 5 6 to 100 --- 批量创建VLAN
​
[Huawei]undo vlan batch 4 to 100 --- 批量删除VLAN

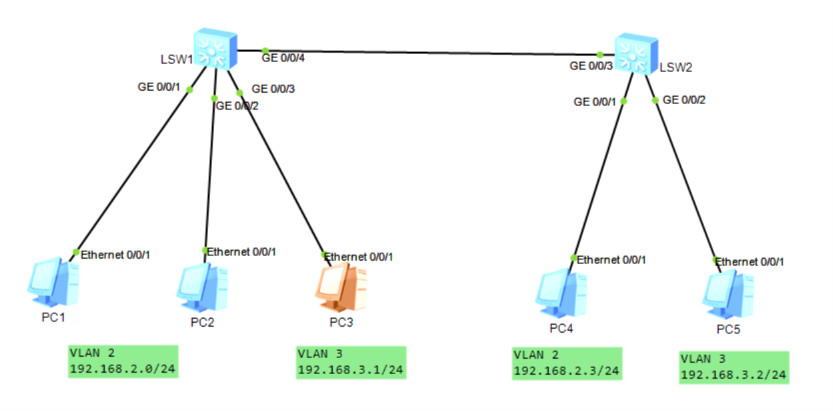

2> 将接口划入VLAN

        802.1Q 帧 --- tagged帧

        以太网Ⅱ型帧 --- untagged帧

        根据以上特性，交换机连接电脑的链路称为access链路，这样的链路只能通过untagged帧，并且，这些帧都属于同一个vlan，交换机侧的接口称为access接口；交换机和交换机之间的链路称为trunk链路，这样的链路可以通过tagged帧，并且，允许通过多种不同的vlan，交换机测的接口称为trunk接口

[SW1]interface GigabitEthernet0/0/1 ------单个接口
​
[SW1-GigabitEthernet0/0/1]port link-type access ------ 确定链路接口类型
​
[SW1-GigabitEthernet0/0/1]port default vlan 2 ------ 确定接口的VLAN
​
[SW1]port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2 -------多个接口

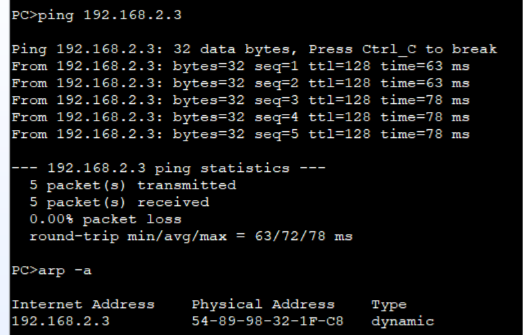

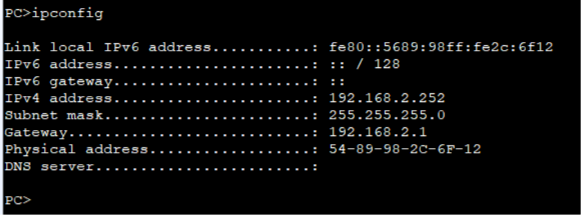

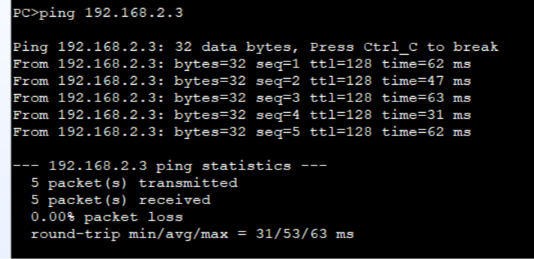

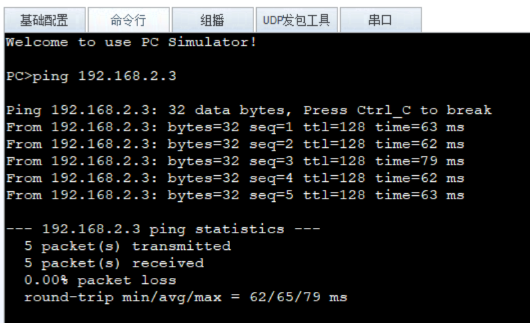

        值得注意的是，arp -a这条命令表示显示当前ARP（将IP地址映射成物理地址，地址解析协议）缓存表中的所有条目，只有在通信以后才会有路由条目信息；最小VLAN通传原则（只需要哪种VLAN流量就放通哪个），所以说port trunk allow-pass vlan all这段指令不要轻易使用。

3> 配置Trunk干道

[SW1-GigabitEthernet0/0/3]in g 0/0/4
​
[SW1-GigabitEthernet0/0/4]port link-type trunk
​
[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 2 3

4> 配置VLAN间路由

        通过配置VLAN间路由实现不同VLAN配置的是不同网段之间的设备通过三层设备能够进行转发数据，进而实现设备间的互通

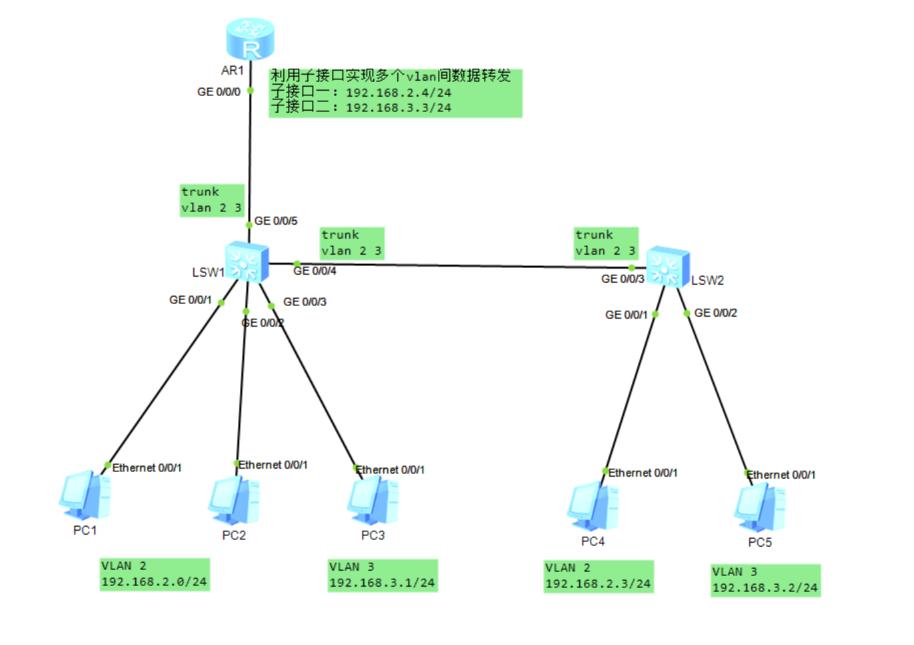

2.4.1 单臂路由

        在接入路由器以后，我们需要知道通往路由器的接口类型是什么类型

        即：为trunk，原因是一条线路需要通过多个vlan的数据

[SW1]in g 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type trunk
[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 2 3
​
<Huawei>sys
[Huawei]sys AR1
[AR1]in g 0/0/0.1
[AR1-GigabitEthernet0/0/0.1]ip address 192.168.2.4 24
[AR1-GigabitEthernet0/0/0.1]dot1q termination vid 2 -- 识别标签，将子接口能够识别802.1Q的数据
[AR1-GigabitEthernet0/0/0.1]arp broadcast enable -- 开启ARP广播应答功能，因为子接口默认不做ARP应答
[AR1-GigabitEthernet0/0/0.1]in g 0/0/0.2
[AR1-GigabitEthernet0/0/0.2]ip address 192.168.3.3 24
[AR1-GigabitEthernet0/0/0.2]dot1q termination vid 3
[AR1-GigabitEthernet0/0/0.2]arp broadcast enable

        值得注意的是，路由器的子接口在接收数据时会查看标签，当接收到802.1Q的数据帧时，会将标签剥离，以纯净的以太网帧交给三层路由模块进行查看和转发

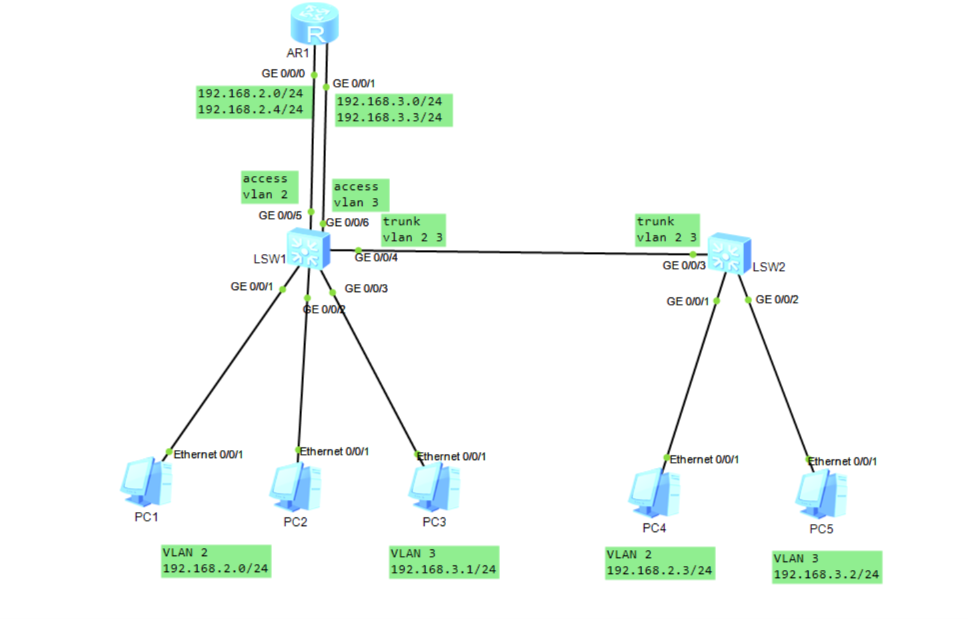

2.4.2 多臂路由

        在接入路由以后，我们需要知道的是，交换机通往路由器的两个接口是什么类型的接口

        即：均为access，原因是路由器无法识别标签，access接口在发出数据时会将标签撕掉，而trunk只会在发送相同PVID的VID数据才会不打标签发出去

<Huawei>sys
[R1]in g 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.2.4 24
[R1-GigabitEthernet0/0/0]in g 0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.3.3 24
​
[SW1]in g 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 2
[SW1]in g 0/0/6
[SW1-GigabitEthernet0/0/6]port link-type access
[SW1-GigabitEthernet0/0/6]port default vlan 3
​

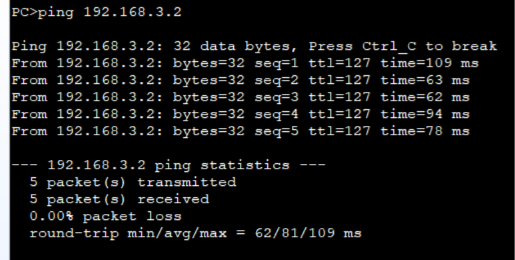

2.4.3 单臂路由与多臂路由在转发过程中的区别
单臂路由与多臂路由在转发过程中的区别（以PC1向PC3发送数据为例）
​
单臂路由：SIP[192.168.2.1]      DIP[192.168.3.1]
​
        SMAC[PC1]               DMAC[0/0/0/0接口]
​
        SIP[192.168.2.1]        DIP[192.168.3.1]
​
        SMAC[路由器0/0/0/0接口]     DMAC[PC3]
​
多臂路由：SIP[192.168.2.1]      DIP[192.168.3.1]
​
        SMAC[PC1]              DMAC[路由器0/0/0接口]

        SIP[192.168.2.1]       DIP[192.168.3.1]

        SMAC[路由器0/0/0接口]    DMAC[PC3]

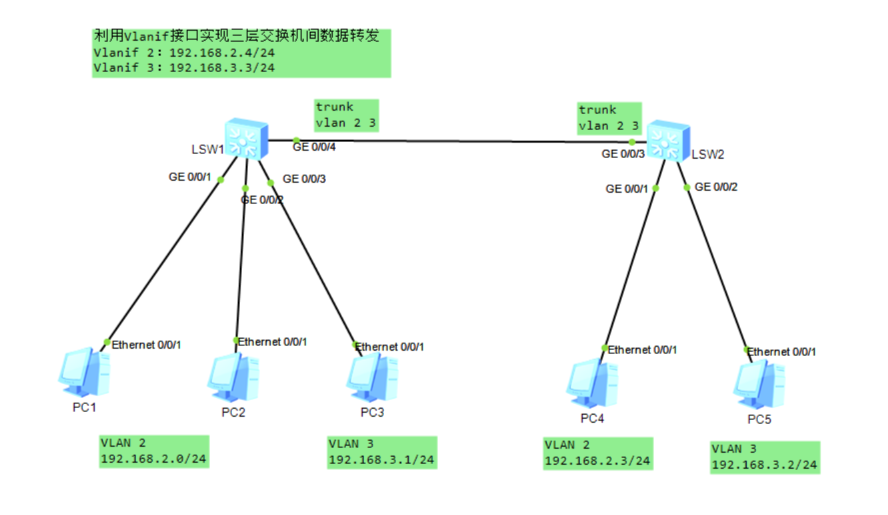

5> 配置三层交换机

        Vlanif接口：三层交换机的虚拟接口，他需要实际的物理接口承载流量，即需要被划分到某个VLAN的物理接口来承载流量，且Vlanif接口需要与VLAN对应，也就是说在划分Vlanif接口之前需要划分VLAN，在已有VLAN上划分Vlanif接口

        二层交换机只需要一个IP地址方便远程管理，所以只需要一个Vlanif接口

        管理VLAN：配置Vlanif接口对应的VLAN

        三层交换机每个VLAN都可以创建一个Vlanif接口，且三层交换机具有路由表，所以可以称为网关设备

数据转发过程，以PC1向PC3为例
​
数据转发：SIP[192.168.2.1]      DIP[192.168.3.1]
​
        SMAC[PC1]              DMAC[交换机的Vlanif虚拟MAC]

        SIP[192.168.2.1]       DIP[192.168.3.1]

        SMAC[交换机的Vlanif虚拟MAC]   DMAC[PC3]


注意：在数据转发过程中需要MAC地址，三层交换机可以通过ARP应答报文告诉三层交换机自己的Vlanif这个虚拟接口的虚拟MAC地址

        数据转发：在PC1向PC3发送数据时，数据会先到达网关，然后再由网关查看本地路由表，并转发给具体网段和设备。在转发到网关（三层交换机）时，三层交换机会先进行解二层封装（在解封装的过程中会Vlan的标签会被去掉），其次查看本地路由表（数据要发送的具体设备和网段），然后在交换机内部转发到划分了VLAN3的所有物理接口，最后将二层封装并打上VLAN3标签进行数据的转发

[SW1]interface Vlanif 2
[SW1-Vlanif2]ip address 192.168.2.4 24
[SW1]interface Vlanif 3
[SW1-Vlanif3]ip address 192.168.3.3 24
​

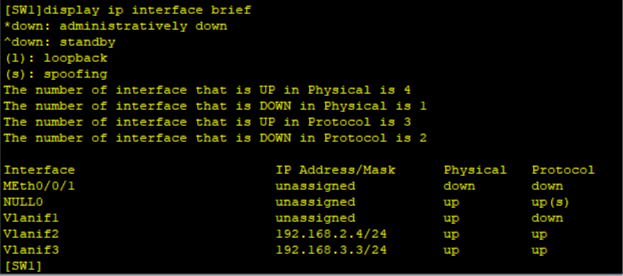

[SW1]display ip interface brief -- 查看

3. PVID---Trunk接口

        PVID（端口缺省VLAN ID）：是交换机端口的一个属性，它决定了这个端口如何处理收到的无标签帧

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port trunk pvid vlan 100 --- 将VLAN ID修改为100，默认是1
[SW2-GigabitEthernet0/0/3]undo port trunk allow-pass vlan 1 --- 取消放通VLAN 1

场景一 -- 连接终端设备

        当 Trunk 接口连接的是无法识别 VLAN 标签的终端设备（如 PC、服务器、AP）时，需要将其 PVID 修改为终端所属的 VLAN ID。这样，终端发出的无标签数据帧进入交换机时会被打上正确的 VLAN 标签；而交换机发往终端的帧则会剥离标签，确保终端能正常接收

场景二 -- 通过 Trunk 链路承载特定 VLAN

        在交换机之间互联时，如果希望某个特定 VLAN（例如管理 VLAN）的报文在通过 Trunk 链路时不携带标签，可以将该 VLAN 设置为接口的 PVID。这是一种常见的网络设计需求，例如在某些无线组网场景中，将管理 VLAN 100 配置为 PVID

场景三 -- 实现不同 VLAN 的通信

        在某些特定组网中，通过规划 Trunk 接口的 PVID，可以使连接在该接口上的设备（通常是无标签设备）被划入特定的 VLAN，从而实现与网络中其他 VLAN 的互访

4. 接口类型

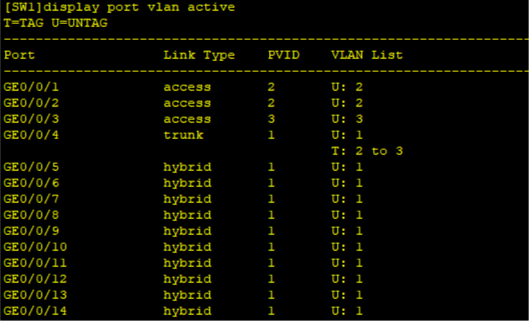

[SW1]display port vlan active -- 查看端口VLAN状态
​
Link Type：允许通过的链路类型
PVID：允许通过接口的VLAN ID
VLAN List：允许通过的VLAN列表
U/T：U---不打标签；T---打标签发送数据
​
注意：华为设备所有接口的默认类型为hybrid，且PVID默认为1
注意：华为交换机内部的数据帧都必须打上标签，如果没有标签的数据帧进入到交换机中，也会先打上标签---该接口对应的VID的标签
注意：Trunk接口在发送数据时，发送的是与自身PVID（也就是说自身端口的VLAN ID）相同的VLAN数据是不携带标签进行发送的
注意：不同接口就是在定制VLAN通行表的不同权限
​

4.1 ACCESS接口

        ACCESS接口默认是剥离标签发出数据，对发入的数据标签无要求

        ACCESS接口只允许修改PVID，且只允许通过一个VLAN数据

4.1.1 场景一 --- 链路上收到untagged帧

        如果从链路上接收到一个untagged帧，先给数据帧打上接口PVID对应VID的标签，之后，看 VLAN LIST，如果VLAN LIST中存在对应的VID，则允许转发该数据帧。因为ACCESS接口默认放通PVID(接口的虚拟局域网的ID)对应的VID（虚拟局域网的ID），所以，必然可以进行转发。

4.1.2 场景二 --- 其他接口收到tagged帧

        如果从交换机的其他接口接收到一个tagged帧，因为已经存在标签，则不需要再打标签，之后，需要看允许列表是否允许该VID的数据帧通过，如果允许放通，则允许发出到链路上，发出前需要观察U/T标记，因为是ACCESS接口，所以，需要剥离标签发出。如果允许列表中没有该VID，则直接丢弃该数据帧，不转发。（交换机内部对其他接口进行转发，仅查看是否允许携带标签，是否对其进行剥离）

4.1.3 场景三 --- 链路上收到tagged帧

        如果从链路上接收到一个tagged帧，因为已经存在标签，所以不需要打标签，直接观察允许列表，是否放通该VID，如果允许列表中存在，则直接转发；如果不存在，则直接丢弃该数据帧，不转发。（一个是Trunk接口，另一个是Access接口）

4.2 Trunk接口

        Trunk接口允许修改VID和PVID，允许多个VLAN数据通过；不能修改U/T标记

        Trunk接口在发送数据时，会先查看发送的数据的VID是否和自己的PVID相同，相同就会剥离标签将数据发出

4.2.1 场景一 -- 链路上接收到tagged帧

        如果从链路上接收到一个tagged帧，因为已经存在标签，所以，不需要打标签，直接观察允许列表，是否放通该VID，如果允许列表中存在，则直接转发；如果不存在，则直接丢弃该数据帧，不转发。

4.2.2 场景二 -- 其他接口收到数据帧

        如果从交换机的其他接口接收到一个数据帧，因为已经存在标签，则不需要再打标签，之后，需要看允许列表是否允许该VID的数据帧通过，如果允许放通，则允许发出到链路上，发出前需要观察U/T标记，因为是Trunk接口，大多数情况需要带标签发出，除非该数据帧中的VID和接口的PVID相同，则剥离标签发出；如果允许列表中没有该VID，则直接丢弃该数据帧，不转发。（交换机内部对其他接口进行转发，仅查看是否允许携带标签，是否对其进行剥离）

4.2.3 场景三 -- 链路上收到untagged帧

        如果从链路上收到一个untagged帧，先给数据帧打上接口PVID对应VID的标签，之后，看 VLAN LIST，如果VLAN LIST中存在对应的VID，则允许转发该数据帧。如果允许列表中不存在，则丢弃该数据帧不转发

4.3 Hybrid接口

        Hybrid可以修改PVID、VID、U/T标记（发出数据是否携带标签）

5. VLAN练习

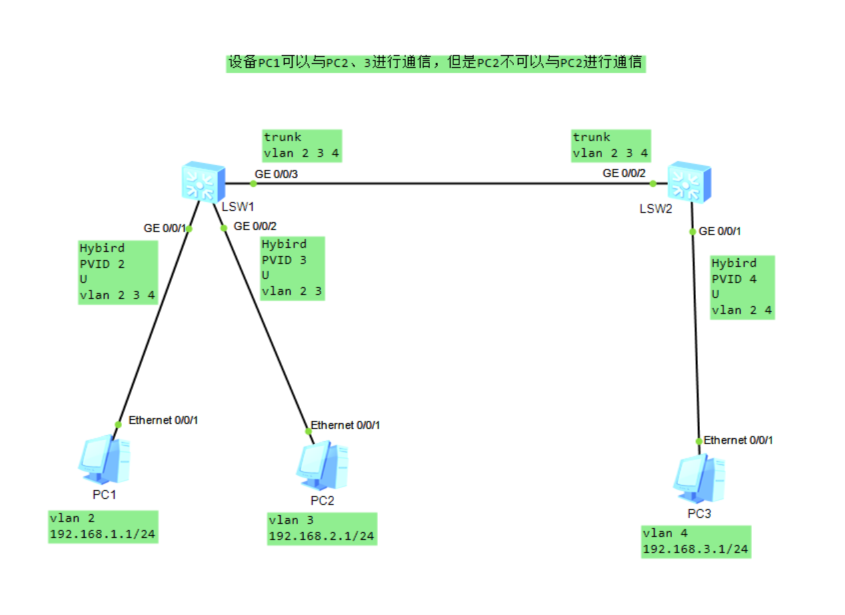

5.1 同一VLAN实现不同设备之间的隔离

<Huawei>sys
[Huawei]sys SW1
[SW1]vlan batch 2 3 4
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type hybrid
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 2
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 2 3 4
[SW1-GigabitEthernet0/0/1]in g 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type hybrid
[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 3
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3
[SW1-GigabitEthernet0/0/2]in g 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 4
​
<Huawei>sys
[Huawei]sys SW2
[SW2]vlan batch 2 3 4
[SW2]in g 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type hybrid
[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 4
[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 2 4
[SW2-GigabitEthernet0/0/1]in g 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type trunk
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4
​

注意：我们要遵循最小VLAN通传原则，也就是说，原本Hybird接口默认是放通VLAN 1的，我们需要将PVID为VLAN 1进行删除

[SW1-GigabitEthernet0/0/1]undo port hybrid untagged vlan 1
[SW1-GigabitEthernet0/0/2]undo port hybrid untagged vlan 1
​
[SW2-GigabitEthernet0/0/1]undo port hybrid untagged vlan 1

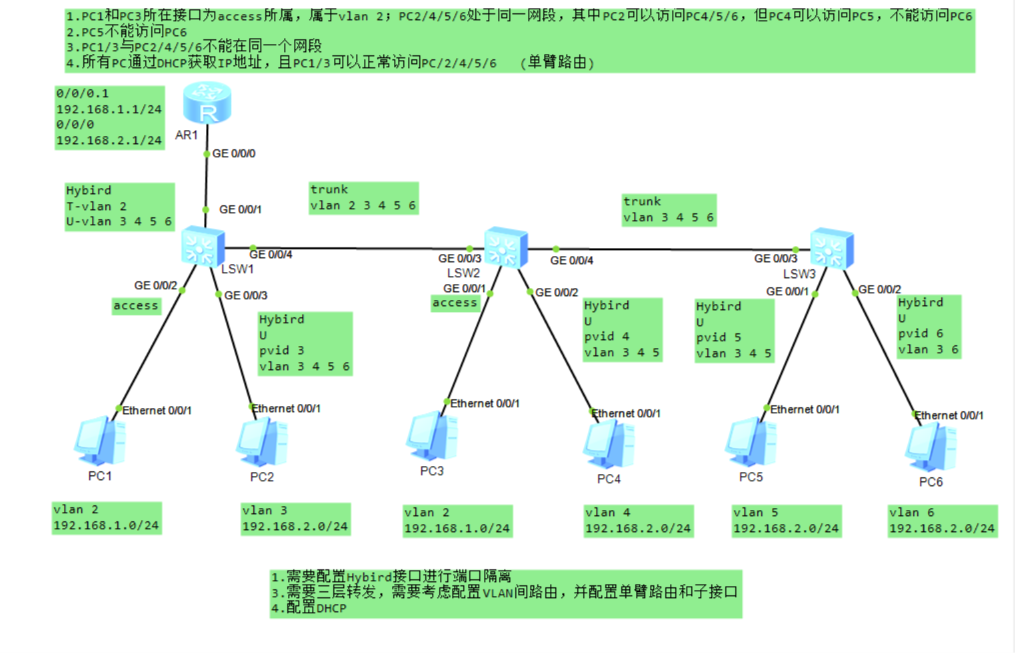

5.2 VLAN综合实验

//SW1---创建vlan
<Huawei>sys
[Huawei]sys SW1
[SW1]vlan batch 2 3 4 5 6
​
//SW1---配置接口
[SW1]in g 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 2
[SW1-GigabitEthernet0/0/2]in g 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type hybrid
[SW1-GigabitEthernet0/0/3]port hybrid pvid vlan 3
[SW1-GigabitEthernet0/0/3]port hybrid untagged vlan 3 4 5 6
[SW1]in g 0/0/4
[SW1-GigabitEthernet0/0/4]undo port trunk allow-pass vlan 1
[SW1-GigabitEthernet0/0/4]in g 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type hybrid
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 3 4 5 6
[SW1-GigabitEthernet0/0/1]port hybrid tagged vlan 2
​
​
//SW2---配置端口
<Huawei>sys
[Huawei]sys SW2
[SW2]vlan batch 2 3 4 5 6
[SW2]in g 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 2
[SW2-GigabitEthernet0/0/1]in g 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type hybrid
[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 4
[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 3 4 5
[SW2-GigabitEthernet0/0/2]undo port hybrid vlan 1
[SW2-GigabitEthernet0/0/2]in g 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 4 5 6
[SW2-GigabitEthernet0/0/3]undo port trunk allow-pass vlan 1
[SW2-GigabitEthernet0/0/3]in g 0/0/4
[SW2-GigabitEthernet0/0/4]port link-type trunk
[SW2-GigabitEthernet0/0/4]port trunk allow-pass vlan 3 4 5 6
[SW2-GigabitEthernet0/0/4]undo port trunk allow-pass vlan 1
​
//SW3---配置端口
<Huawei>sys
[Huawei]sys SW3
[SW3]vlan batch 2 3 4 5 6
[SW3]in g 0/0/1
[SW3-GigabitEthernet0/0/1]port link-type hybrid
[SW3-GigabitEthernet0/0/1]port hybrid pvid vlan 5
[SW3-GigabitEthernet0/0/1]port hybrid untagged vlan 3 4 5
[SW3]in g 0/0/2
[SW3-GigabitEthernet0/0/2]port link-type hybrid
[SW3-GigabitEthernet0/0/2]port hybrid pvid vlan 6
[SW3-GigabitEthernet0/0/2]port hybrid untagged vlan 3 6
[SW3-GigabitEthernet0/0/2]undo port hybrid vlan 1
[SW3-GigabitEthernet0/0/3]port trunk allow-pass vlan 3 4 5 6
[SW3-GigabitEthernet0/0/3]undo port trunk allow-pass vlan 1
​
//R1---配置子接口与单臂路由
<Huawei>sys
[Huawei]sys R1
[R1]in g 0/0/0.1
[R1-GigabitEthernet0/0/0.1]ip address 192.168.1.1 24
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2
[R1-GigabitEthernet0/0/0.1]arp broadcast enable
[R1]in g 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.2.1 24
​
//R1---配置DHCP
[R1]dhcp enable
[R1]ip pool 1
[R1-ip-pool-1]network 192.168.1.0 mask 24
[R1-ip-pool-1]gateway-list 192.168.1.1
[R1]ip pool 2
[R1-ip-pool-2]network 192.168.2.0 mask 24
[R1-ip-pool-2]gateway-list 192.168.2.1
[R1]in g 0/0/0
[R1-GigabitEthernet0/0/0]dhcp select global
[R1-GigabitEthernet0/0/0]in g 0/0/0.1
[R1-GigabitEthernet0/0/0.1]dhcp select global
​
​

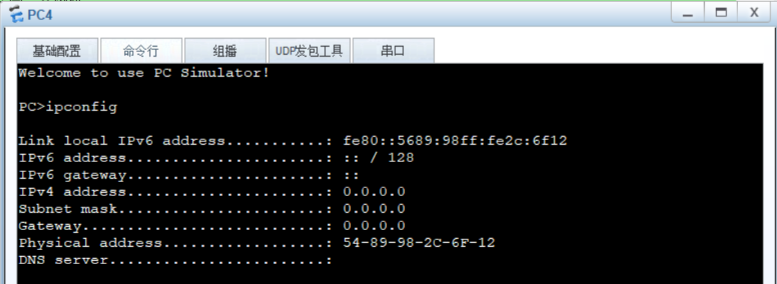

        值得注意的是，这里无法正常获取IP地址，原因是因为在上面的操作中我们遵循了最小VLAN通传原则，不允许放通VLAN1的流量，且DHCP默认走的是VLAN1的流量（我们没有为SW1的0/0/4接口设置pvid，默认走vlan1），那我们重新放通就可以获取到了

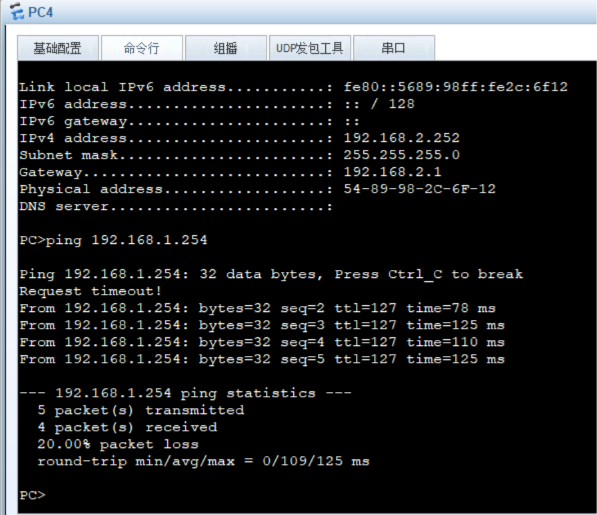

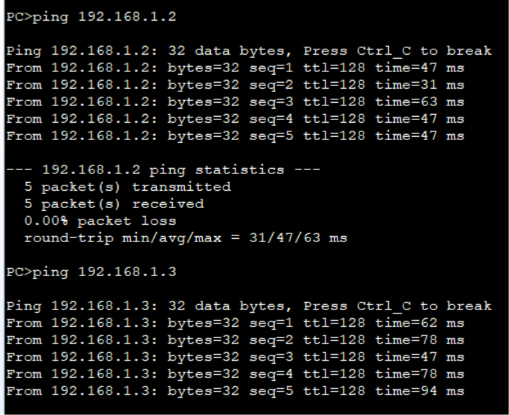

我们现在进行检验，ping的是PC1
