一、芯片pad相关的关键测试项目

针对芯片上 pad 的测试，通常涵盖以下核心内容，以确保芯片良率：

‌开短路测试‌(Continuity Test)：

        检测 Pad 与电源、地或相邻引脚之间是否存在异常导通或断路 。

‌驱动能力测试‌(Driving Capability)：

        验证 Pad 在高/低电平输出时的电流 sourcing/sinking 能力，确保其能驱动外部负载 。

‌漏电流测试‌(Leakage test)：

        测量 Pad 在静态状态下的漏电流，防止功耗异常或逻辑错误 。

功能与交流测试‌：

        通过扫描链（Scan Chain）或功能向量验证 Pad 对应的内部逻辑电路及高速信号完整性 。‌‌

二、数字IO pad的电路结构

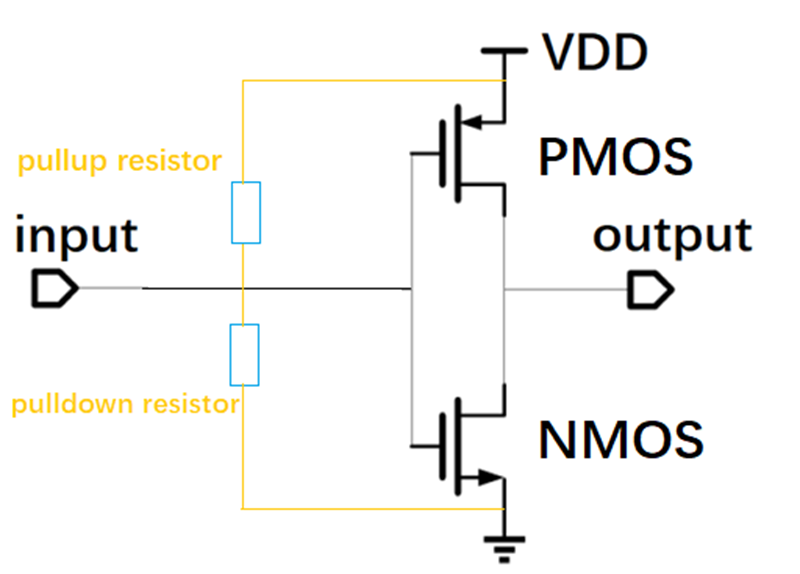

1.IO pad的电路结构模型

注意：上拉电阻(pullup resisitor)和下拉电阻(pulldown resisitor)不会同时存在

2.pad常见的具体电路结构

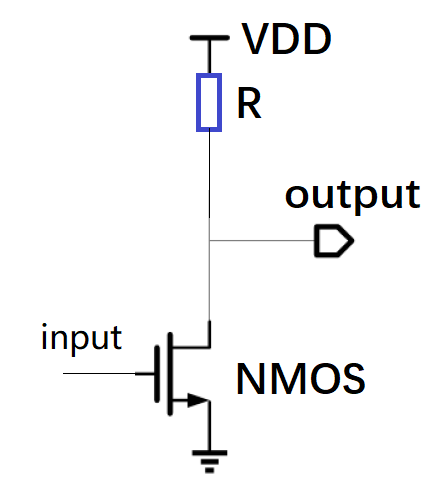

2.1 漏极开路(OD: open drain)结构

若需要产生高电平，则需使用外部上拉电阻(上图中的电阻R)。

如果input是LOW, 那么NMOS不导通，output接了上拉电阻，所以输出HIGH;

如果input是HIGH, 那么NMOS导通，output的输出电压略大于GND，所以输出LOW.

可用于线或、线与，也有的用于电流驱动。

OD的缺点是上升沿的延时。因为上升沿是通过外接上拉无源电阻对负载充电，所以当电阻选择小时延时就小，但功耗大；反之延时大功耗小。所以如果对延时有要求，则建议用下降沿输出。

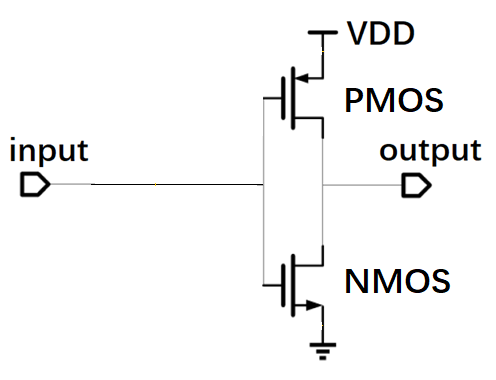

2.2 推挽输出: Push–pull output

如果input是LOW, 那么NMOS不导通，PMOS导通，output的输出电压略小于VDD，输出HIGH;

如果input是HIGH, 那么NMOS导通，PMOS不导通，output的输出电压略大于GND，所以输出LOW.

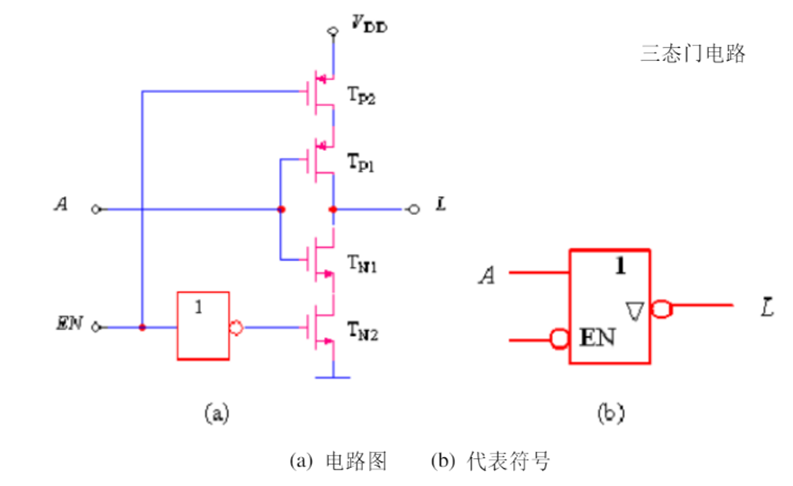

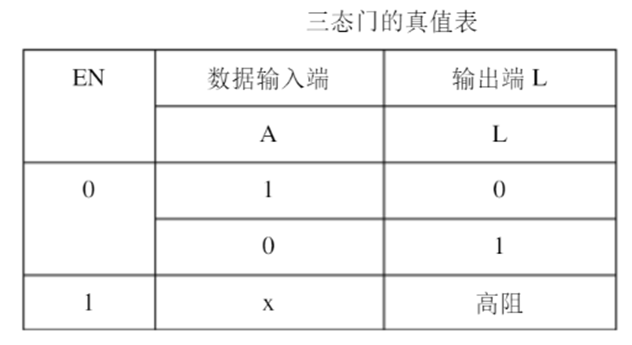

2.3 三态门(Tri-state pad)

三态门主要用在应用于多个门输出共享数据总线，为避免多个门输出同时占用数据总线，这些门的使能信号(EN)中只允许有一个为有效电平

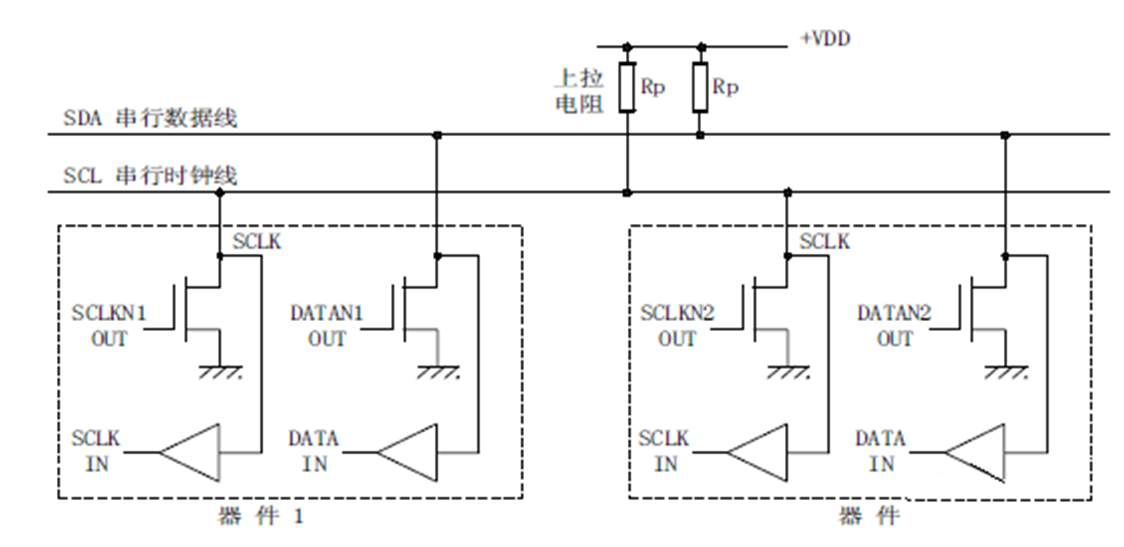

2.4 双向IO pad(bi-direction)

SCL/SDA for example

作为输入pad的时候，接一个反相器；作为输出pad的时候，接一个OD门。

三、数字IO pad的leak test

1. 电压的设置

1.1 电源pad VDD的电压要设置为最大电压VDD_MAX

1.2 对于被测试的pad：如果要测试LEAKAGE LOW，电压要设置为GND;如果要测试LEAKAGE HIGH，电压要设置为VDD_MAX，和电源pad VDD的电压保持一致;

2. 输入pad的leak test

2.1 test condition

test item	input	VDD	comment
IIH	VDD_MAX	VDD_MAX	input leakage high
IIL	GND	VDD_MAX	input leakage low

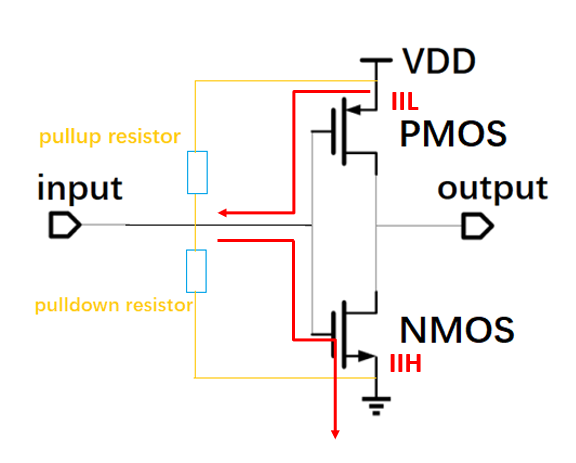

2.2 如果pad上有上拉电阻(pullup resisitor)或者下拉电阻(pulldown resisitor)

        leakage测试的值基本是流经上拉电阻(pullup resisitor)或者下拉电阻(pulldown resisitor)的电流，因为这个电流是mA级别，远大于leakage电流



3. 输出pad的leak test

        以三态门(tri-state)为例

test condition

test item	EN	A	L	VDD	comment
IOZH	HIGH	HIGH	VDD_MAX	VDD_MAX	output leakage high
IOZL	HIGH	LOW	GND	VDD_MAX	output leakage low

note1: EN输入HIGH, 使Tp2和Tn2关断，output L进入高阻态(Z)

note2: output L进入高阻态(Z)之后, input A输入HIGH,使Tp1关断和Tn1导通，output L加VDD_MAX电压，来测试IOZH

note3:output L进入高阻态(Z)之后, input A输入LOW,使Tp1导通和Tn1关断，output L加GND电压，来测试IOZL

四、完整的input leak test flow(Pre和Post)

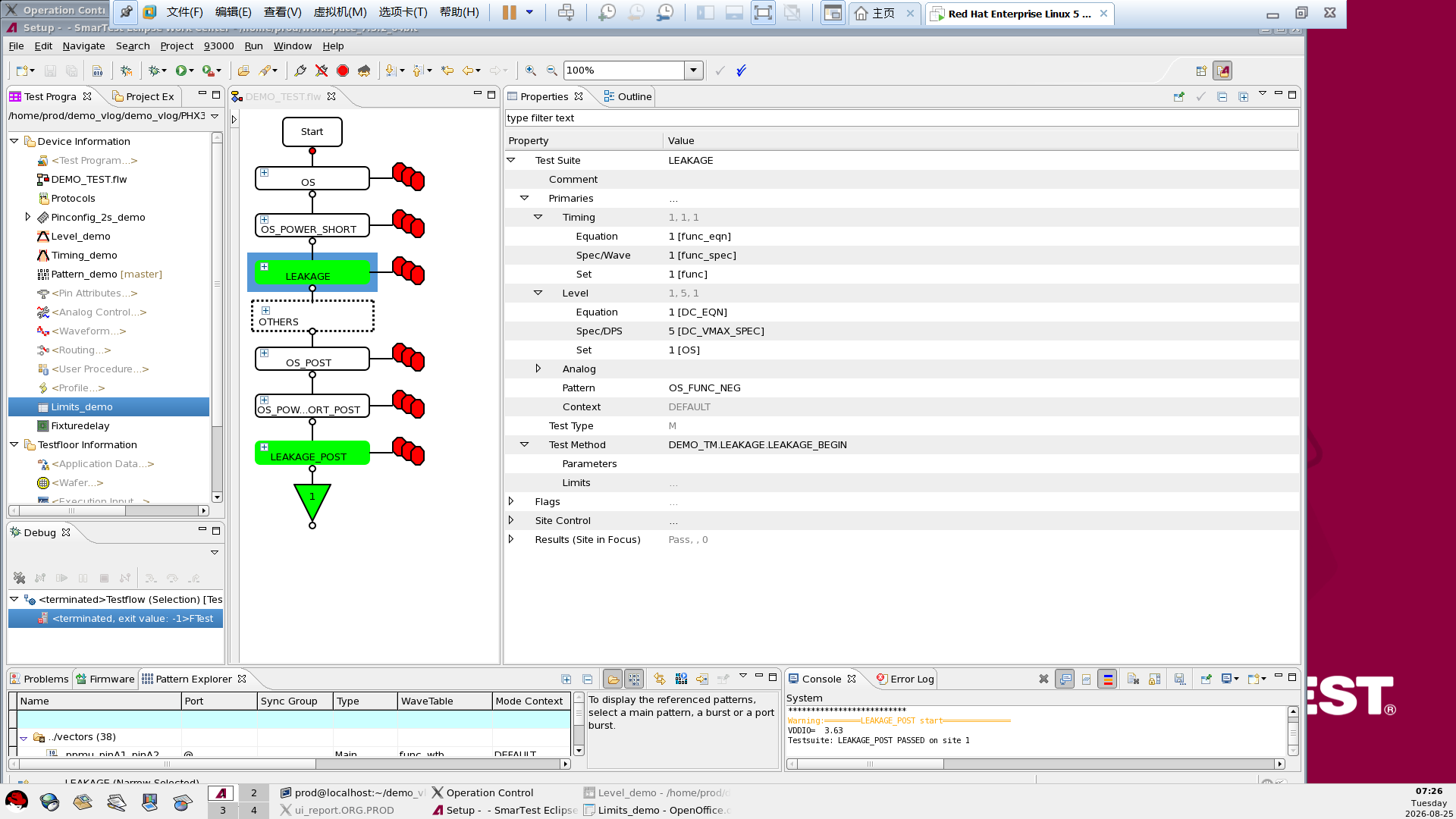

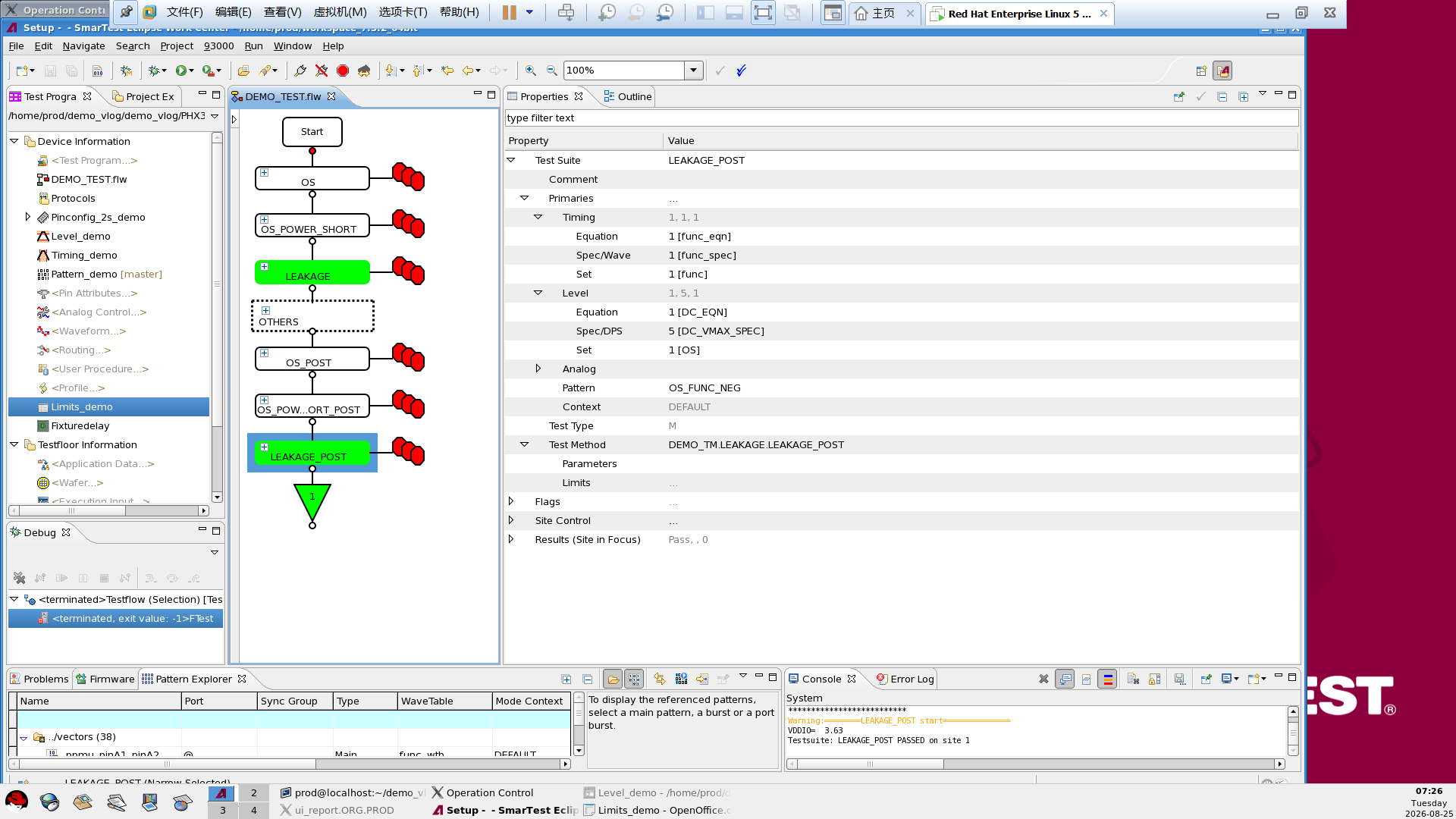

1, ATE V93K上的testflow

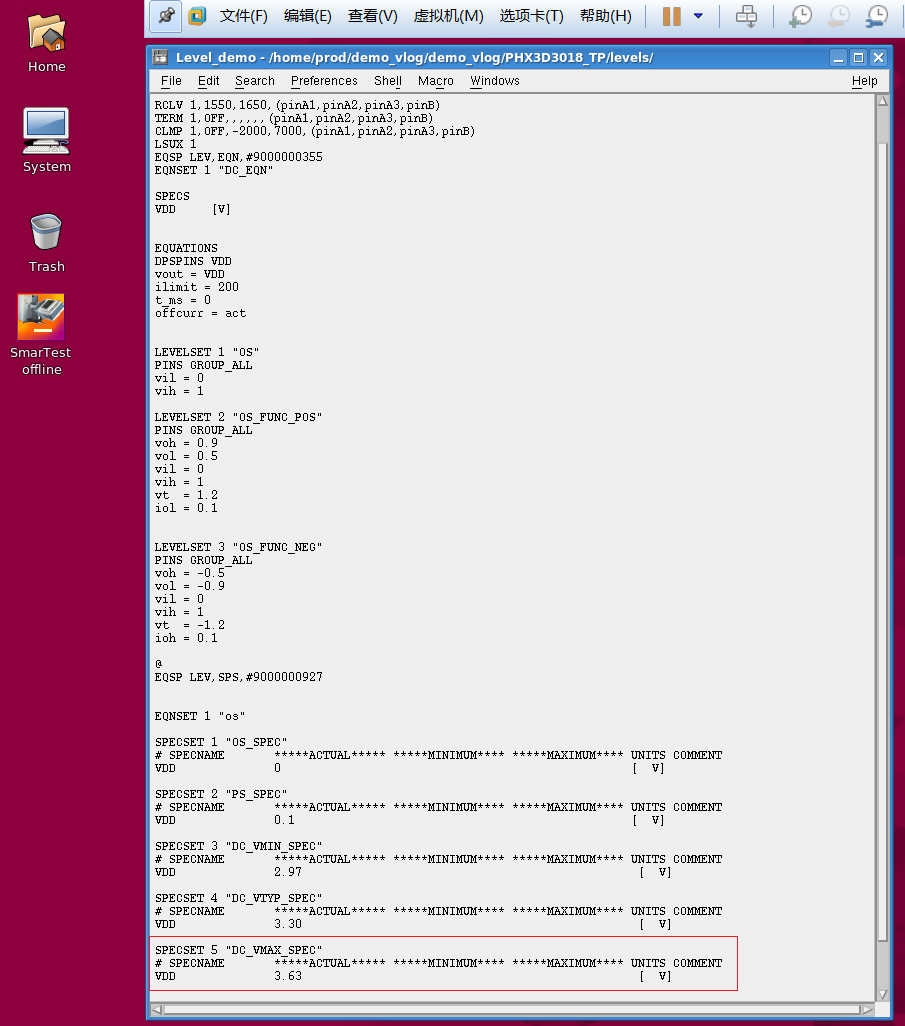

2, ATE V93K上的level set

3, ATE V93K上的timing set

和OS(OpenShort)测试项共用timing set

4, ATE V93K上的test method

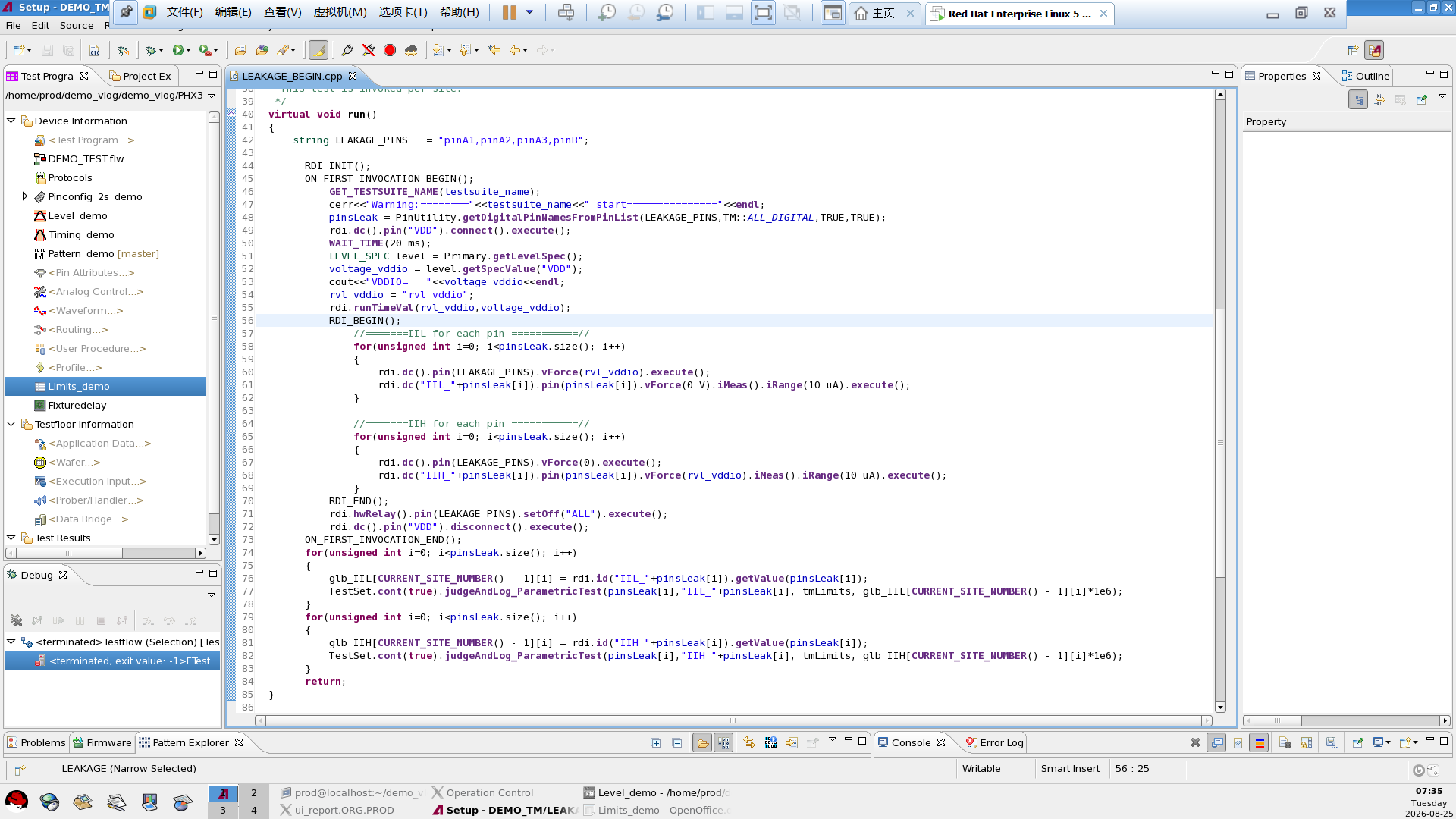

leak_begin.cpp，即pre测试项

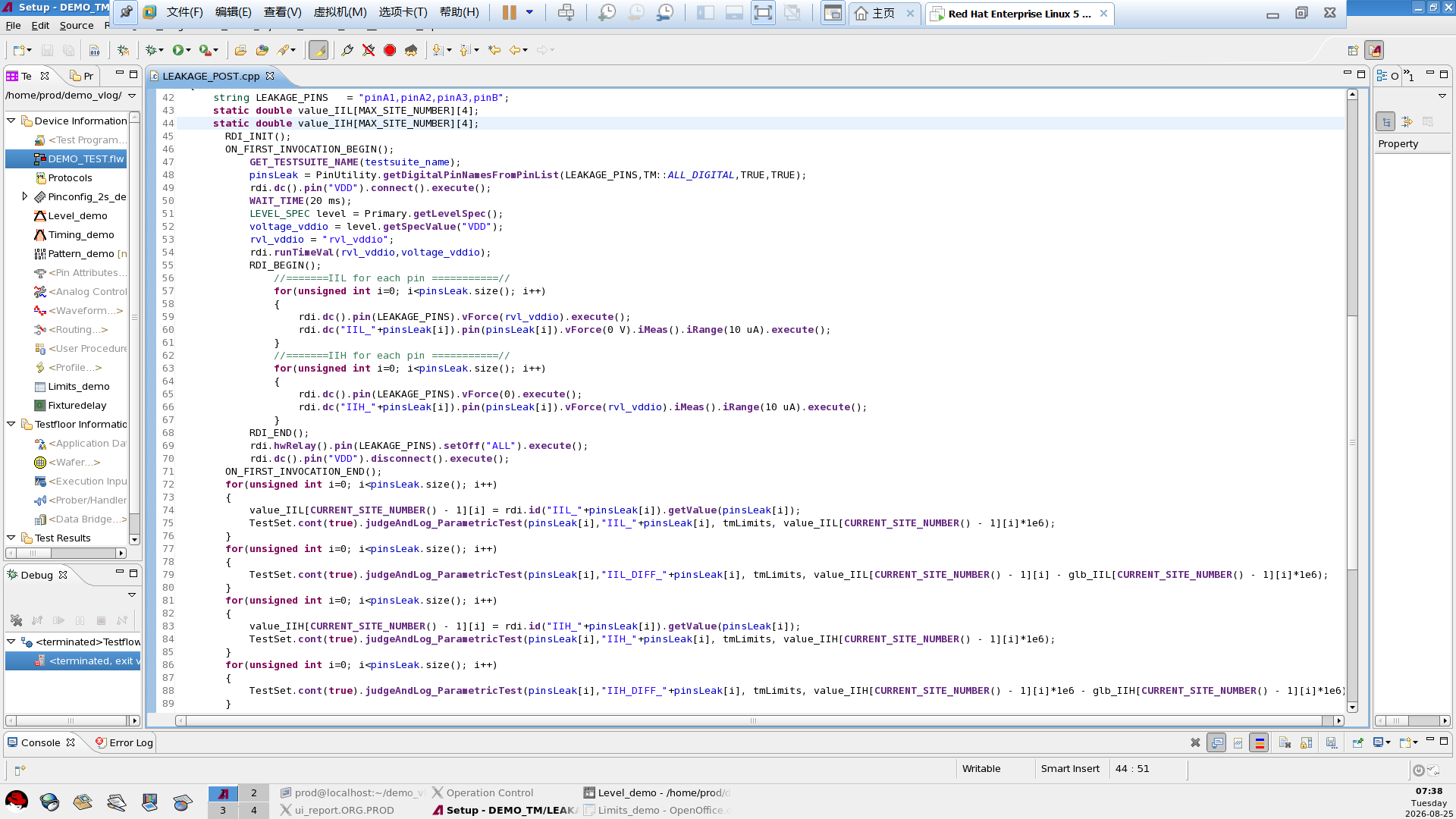

leak_post.cpp，即post测试项

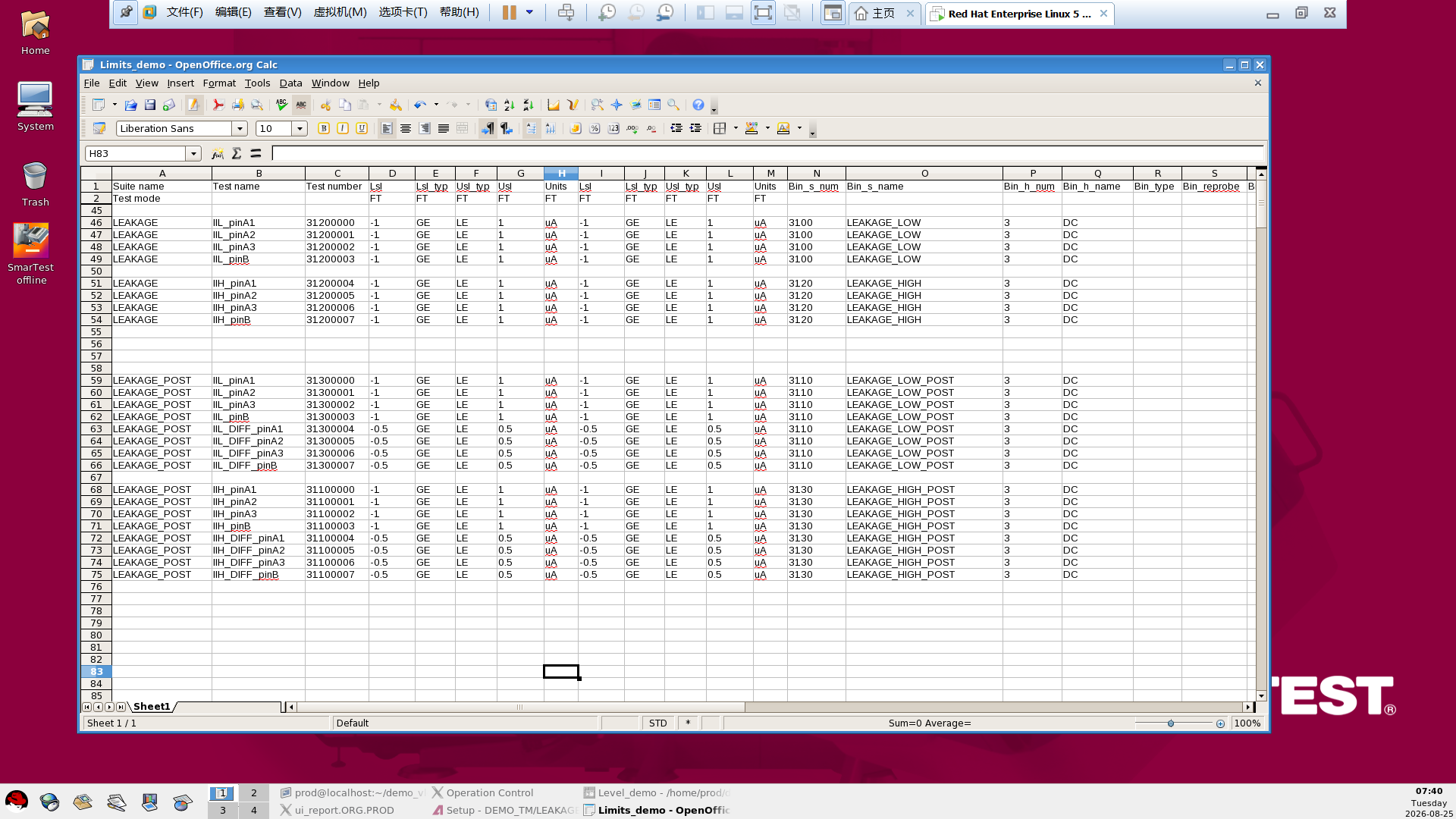

5, ATE V93K上的test limit

---

总结

 这篇文章介绍了漏电流测试（leakage Test）的所有方面的知识，包括数字IO pad的电路结构，数字IO pad的leak test的测试条件，以ATE V93K为例讲了完整的 leak test flow(Pre和Post)。
