方案背景：

智能制造升级的大背景下，工业人机交互显示屏(HMI)已经成为产线控制、设备运维、数据可视化的核心入口。但不少设备厂商在实际落地中都踩过同款坑：普通商用主板没有原生LVDS接口，转接后屏幕花屏闪屏;车间高温多尘、电磁干扰强，主板频繁宕机重启;设备长期震动，插拔式内存接触不良。很多从业者都会困惑：工业HMI工控主板到底该怎么选，才能适配复杂的现场工况?

小编认为，工业人机交互场景的工控主板，不能盲目追求高算力，核心要围绕屏幕适配性、环境耐候性、接口扩展性、运行稳定性四个维度选型，才能保障产线长期稳定运行。接下来结合我们在 X86 嵌入式工控领域的研发经验，给大家梳理完整的选型逻辑与可落地的硬件方案。

一、工业HMI工控主板的核心选型四大要点

1. 原生显示接口适配是基础前提

工业触控屏大多采用LVDS或eDP接口，普通商用主板大多只配备HDMI输出，需要额外加装转接板，不仅增加物料成本，还会提升信号衰减、画面卡顿的概率。选型优先选择原生带LVDS/eDP 输出的嵌入式工控主板，支持直连工业触控屏，同时兼容HDMI输出，方便调试与扩展显示。这也是LVDS接口嵌入式工控主板、工业触摸屏工控主板成为工业HMI行业热搜词的核心原因。

2. 宽温抗干扰能力是硬门槛

生产车间夏季环境温度可达50℃以上，北方冬季低温车间可低至- 20℃，再加上变频器、伺服电机带来的复杂电磁干扰，普通商用主板很容易出现死机、花屏、接口失效的问题。工业级宽温设计、EMC抗干扰能力是着重考量项，支持有风扇 / 无风扇双散热设计的机型，还能根据现场粉尘情况灵活选择方案。

3. 工业接口丰富度决定场景适配性

HMI终端往往需要对接PLC、温度传感器、按键模块、警报指示灯等外设，充足的RS232/RS485 串口、GPIO接口、USB接口是十分重要的配置项。原生接口越丰富，终端集成时的改造成本越低，整机稳定性越高。多串口工业工控主板也一直是工控行业的高频搜索词。

4. 长期运行可靠性降低运维成本

工业HMI基本都是全年不间断运行，主板需要支持看门狗功能，出现系统异常时能自动重启恢复;板贴内存设计相比传统插拔式内存，抗震性更强，能大大减少现场震动带来的接触不 良故障，降低运维人员的现场排查频率。

二、工业人机交互显示屏工控主板常见的选型误区

小编在这里提醒大家，很多项目选型时有一个常见误区：一味追求高规格处理器，却忽略了接口与环境适配性。工业HMI的核心功能是交互与控制，算力够用即可，原生接口适配、宽温稳定运行才是决定设备故障率的关键。很多项目选了高性能商用主板，后期因为高温死机、转接板故障反复运维，反而大幅增加了整体成本。

三、宽温带LVDS接口嵌入式工控硬件配置方案

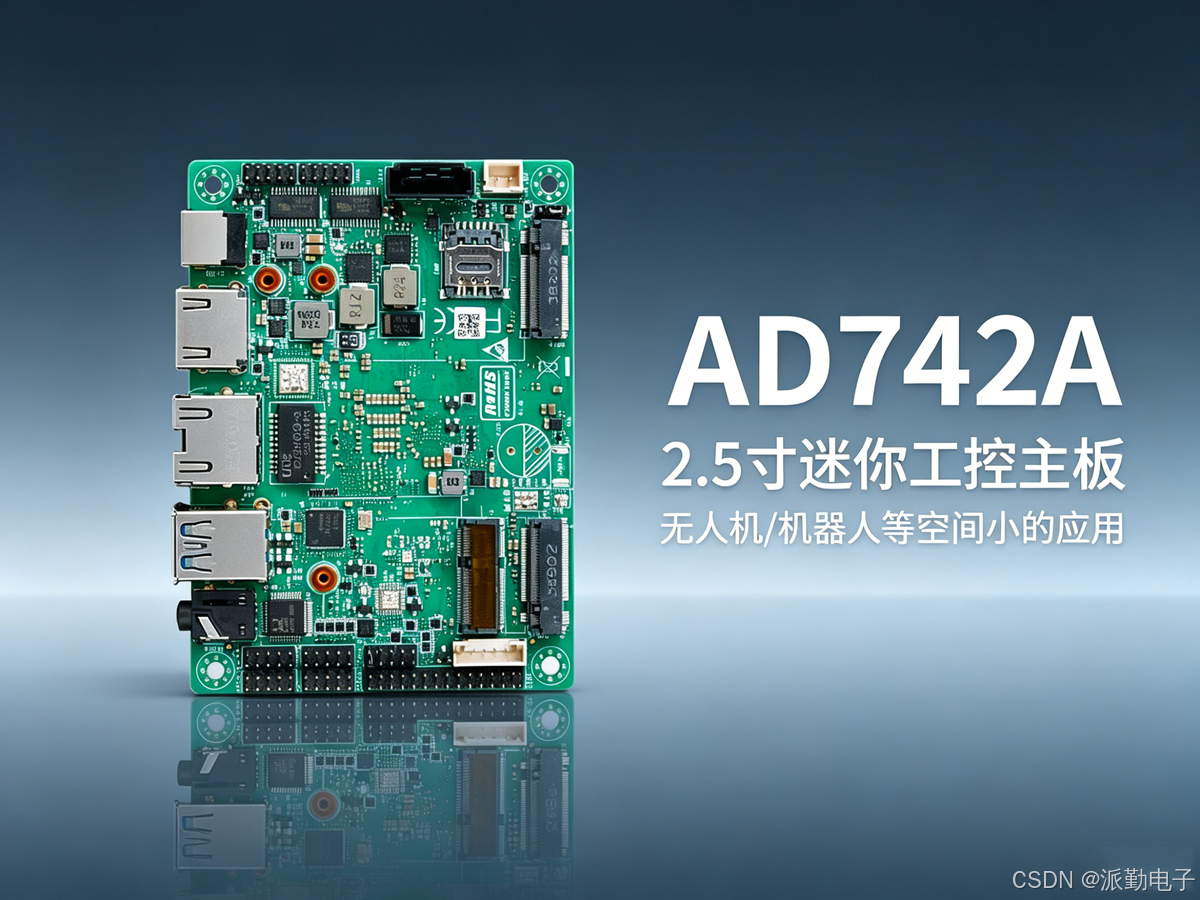

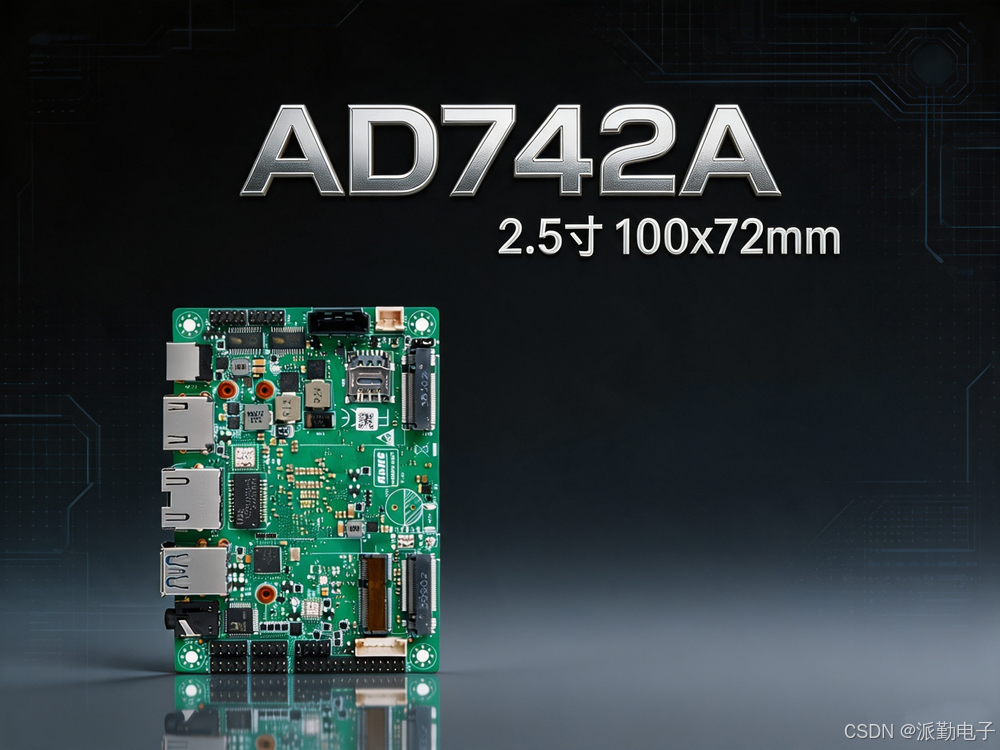

针对工业HMI的场景需求，我们基于2.5寸X86嵌入式AD742A工控主板平台，打造了分阶配置方案。该平台原生支持LVDS/eDP显示输出，采用工业级宽温设计;标准款搭载Intel Alder Lake-N系列处理器，同时我们紧跟芯片新品迭代，可提供同尺寸12代、13代酷睿及Core Ultra平台定制方案，保障方案的生命周期与性能上限，10代以下低代际平台基本不再主推。

所有配置均采用板贴内存设计，抗震性更强，出厂前经过72小时满负载老化测试，适配工业现场的长期运行需求。

1.入门基础档(简单产线控制HMI终端)

处理器：Intel N100(Alder Lake-N 系列)，TDP 6W，低功耗低发热，可选无风扇散热方案

内存：板贴 8GB LPDDR5 4800MHz 内存，抗震性强，适配震动工况

存储：标配 128GB M.2 PCIe3.0 固态硬盘，可选 SATA3.0 扩展大容量存储

显示配置：原生 HDMI2.0 4K@60Hz + LVDS/eDP 双输出，可直连工业触控屏，支持同显 / 异显

工业接口：2 路 RS232/422/485 复用串口，8 路 GPIO，2 路 USB3.2+2 路内置 USB2.0，可选 POE 供电简化布线

扩展与环境：支持 WiFi/BT 模块扩展，工作温度 - 20℃~+60℃，支持看门狗功能

适用场景：普通产线操作终端、简易设备触控 HMI、车间数据显示终端

2.主流性能档(中高 端智能HMI终端)

处理器：Intel N305 / 12 代酷睿 i3-1215U(定制款)，性能与功耗平衡，可选有风扇 / 无风扇双设计

内存：板贴 16GB LPDDR5 高速内存，满足多任务并行运行需求

存储：标配 256GB M.2 固态硬盘，支持 SATA 大容量存储扩展

显示配置：HDMI2.0+LVDS/eDP 双显输出，适配高清工业触控屏

工业接口：双串口全协议支持，8 路 GPIO，多路 USB 接口，1 路 Intel i226-V 千兆网口

扩展与环境：支持 4G 模块、TPM2.0 安全模块，宽温稳定运行，看门狗故障自恢复

适用场景：智能产线控制终端、工业数据可视化 HMI、设备运维触控终端

我觉得，对于绝大多数工业 HMI 项目，主流性能档的性价比更高，既满足了触控交互、数据展示、外设对接的核心需求，又能控制硬件成本;无风扇版本还能适配多尘的车间环境，是批量部署的主流选择。

3.高 端算力档(带边缘分析的智能HMI)

处理器：Intel 13 代酷睿 i5-1335U / Core Ultra i5-125H(定制款)，核显性能大幅提升，支持轻量级 AI 推理运算

内存：板贴 16GB LPDDR5 高速内存，可适配更高算力需求

存储：标配 512GB 高速固态，支持大容量存储扩展

显示配置：双路高清输出，支持高刷新率触控屏

工业接口：多路串口、GPIO、USB，千兆高速网口

扩展与环境：支持 5G 模块扩展，工业级宽温抗干扰，支持数据安全加密

适用场景：带机器视觉检测的 HMI 终端、产线边缘分析触控终端、高 端工业操作台

四、工业人机交互显示屏工控主板实际应用案例介绍

深圳的某汽车零部件生产车间升级产线触控HMI终端，采用本方案主流性能档配置，通过LVDS接口直连10.1寸工业触控屏，串口直接对接产线PLC与状态传感器，GPIO接口对接设备警报指示灯。车间夏季环境温度高达52℃，设备全年7×24小时运行，主板稳定性表现良好，未出现花屏、宕机问题;板贴内存设计适配车间设备震动工况，相比之前的插拔内存方案，接触类故障大幅减少，运维频率明显降低。

小编总结

工业人机交互显示屏工控主板的选型，适配性往往优先于单纯的高性能。很多项目盲目追求高算力，反而因为散热、接口适配问题导致故障率上升。

上述的2.5寸嵌入式工控主板方案，原生LVDS接口、工业级宽温设计、多档位CPU可选，板贴内存与老化测试保障了长期可靠性，能够覆盖从简单操作终端到智能分析 HMI 的各类场景，是工业 HMI 设备的可靠硬件选择。如果有特殊的接口、尺寸定制需求，也可以根据实际工况做针对性优化。
