DSC 显示流压缩：桥接芯片里的"免费带宽"

龙迅桥接芯片科普系列 · 第 02 篇

上篇讲了桥接芯片怎么选型，反复提到一个词——DSC。很多工程师知道有这么个东西，但不清楚它到底怎么工作、什么时候该开、选芯片时怎么判断支不支持。这篇专门把 DSC 讲透。

---

一、为什么需要 DSC？一个带宽算术题

先看一组数字。

一块 4K@60Hz 的屏幕，RGB888 格式，不算消隐区，纯有效数据带宽：

3840 × 2160 × 24bit × 60fps ≈ 11.9 Gbps

MIPI D-PHY 单 Lane 最高速率 2Gbps（龙迅主流芯片），一个端口 4 Lane：

单端口 4 Lane × 2Gbps = 8 Gbps → 不够！

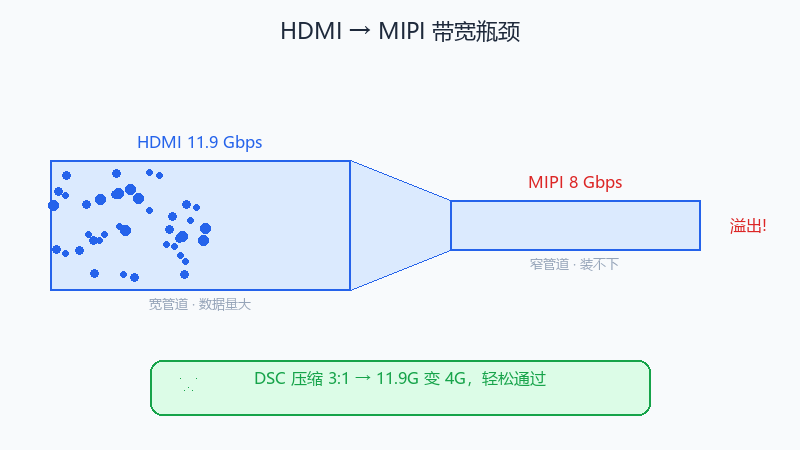

11.9Gbps 的数据要塞进 8Gbps 的管道，塞不下。怎么办？

传统方案是加端口——用双端口 8 Lane，带宽翻到 16Gbps，够了。但代价是 PCB 走线翻倍、引脚翻倍、功耗翻倍、成本翻倍。

DSC 给了第三条路：把数据量压缩到 1/3，11.9Gbps 变成 4Gbps，单端口 4 Lane 轻松搞定。

---

二、DSC 是什么？一句话版

DSC（Display Stream Compression）是 VESA 制定的显示流压缩标准，2014 年发布。它对视频画面做逐行压缩，压缩比 3:1，肉眼几乎看不出画质损失。

几个关键特性：

特性	说明
制定方	VESA（视频电子标准协会）
压缩方式	逐行压缩，无帧间预测
压缩比	24bit 色深下 3:1（8 bpp），30bit 色深下 3.75:1（8 bpp）
画质	满足 ISO/IEC 29170 "视觉无损"标准
延迟	约 1 行扫描线时间（微秒级）
复杂度	低，纯硬件实现，不需要多媒体处理器
采用标准	HDMI 2.1、DisplayPort 1.4/2.0、MIPI DSI 1.2+、eDP 1.4b

注意"视觉无损"不等于"数学无损"。DSC 是有损压缩，但经过 VESA 主观测试验证，观察者在 75% 以上的测试中无法区分压缩前后的画面。对显示应用来说，视觉无损就够用了。

---

三、DSC 怎么工作的？

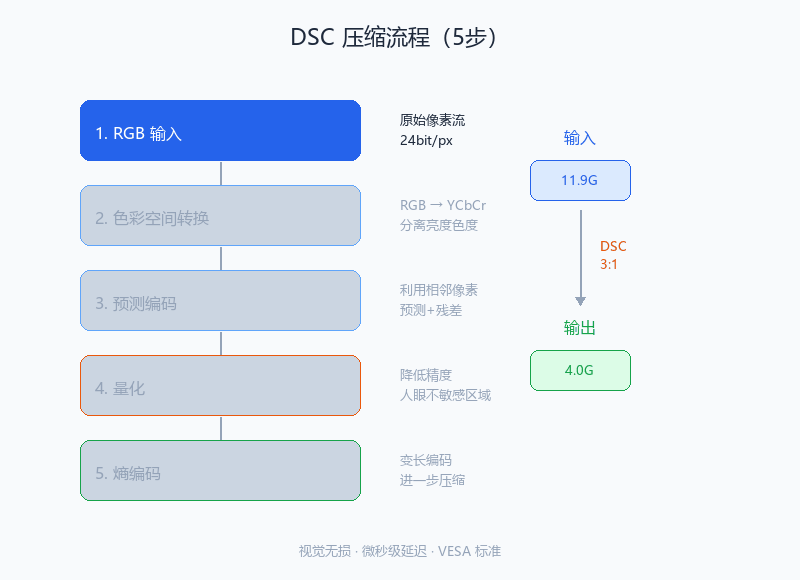

不需要深挖算法细节，理解到这个程度就够了：

几个工程上要注意的点：

1. 逐行压缩，无帧间参考 → 延迟极低，不会像 H.264/H.265 那样有帧间延迟
2. 恒定码率模式 → 输出数据流大小确定，MIPI 传输不需要额外缓冲处理
3. Slice 独立编解码 → 图像被切成多个 Slice，各自独立处理，错误不会跨 Slice 传播
4. ICH 缓存 → 对重复颜色的区域（如 UI 界面、纯色背景）压缩效率更高

---

四、龙迅哪些芯片支持 DSC？

不是所有桥接芯片都支持 DSC。龙迅产品线里，DSC 支持情况如下：

HDMI → MIPI 方向（DSC 编码器）

型号	DSC 支持	角色	典型场景
LT8918H	❌	—	HDMI 1.4 入门，1080P 够用不需要 DSC
LT6911C	❌	—	中小尺寸，1080P 级别
LT6911UXC	✅ 编码器	把 HDMI 输入压缩后从 MIPI 输出	4K@60Hz 车载 / VR，降低 MIPI 带宽
LT6911UX	✅ 编码器	四端口 + DSC	VR 双目 4K，DSC 大幅降带宽
LT6911GX	✅ 编解码	内置 LPDDR4，DSC 最大支持 4K@120Hz	8K 级 VR、高端显示
LT6911GXD	✅ 编解码	HDMI 2.1 / DP 1.4a 输入	VR/AR、Type-C 扩展
LT7911UXE	✅	Type-C/DP/HDMI 三合一 + DSC	高端 VR、全能方案

MIPI → HDMI 方向（DSC 解码 / Bypass）

型号	DSC 支持	角色	说明
LT8912B / LT9611 / LT9611EX / LT9611UXD	❌	—	1080P~4K@60Hz 级别，带宽够用不需要 DSC
LT9611GX	✅ Bypass	接收已压缩的 DSC 流并透传	8K 采集卡，SoC 输出 DSC 压缩流
LT9711UX	✅ Bypass	DSC 透传 + DP/Type-C 输出	8K AR/VR、AI 视频采集

注意区分"DSC 编码器"和"DSC Bypass"：

• 编码器：芯片自己把未压缩的视频压缩成 DSC 流再输出。HDMI→MIPI 方向用，因为 HDMI 传的是未压缩信号，MIPI 端口带宽可能不够。
• Bypass（透传）：芯片不编也不解，直接把收到的 DSC 压缩流原样传到下一级。MIPI→HDMI 方向用，因为 SoC 可能已经做了 DSC 压缩，桥接芯片只需要透传。
• 解码器：芯片把 DSC 压缩流解压成未压缩信号。LT6911GX 同时支持编和解，灵活性最高。

---

五、带宽计算实战：什么时候该开 DSC？

记住一个公式：

MIPI 所需带宽 = 分辨率宽 × 高 × 色深(bit) × 帧率 × 压缩比倒数

DSC 3:1 压缩 → 压缩比倒数 = 1/3

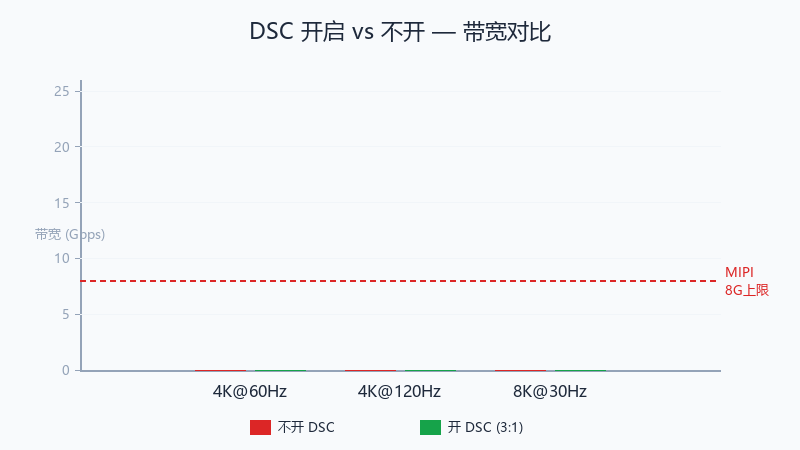

几个典型场景算一遍：

场景 1：4K@60Hz RGB888，不压缩

3840 × 2160 × 24 × 60 = 11.9 Gbps
单端口 4Lane × 2Gbps = 8 Gbps → ❌ 不够
双端口 4Lane × 2Gbps = 16 Gbps → ✅ 够，但用了双端口

场景 2：4K@60Hz RGB888，开 DSC 3:1

11.9 / 3 = 4.0 Gbps
单端口 4Lane × 2Gbps = 8 Gbps → ✅ 绰绰有余
甚至 2Lane × 2Gbps = 4Gbps → ✅ 刚好够

结论：4K@60Hz 开 DSC 后，单端口 2 Lane 就够了。省了 6 根差分对走线。

场景 3：4K@120Hz RGB888（VR 场景）

不压缩：3840 × 2160 × 24 × 120 = 23.8 Gbps
双端口 4Lane × 2.5Gbps = 20 Gbps → ❌ 不够

开 DSC 3:1：23.8 / 3 = 7.9 Gbps
单端口 4Lane × 2.5Gbps = 10 Gbps → ✅ 够了

结论：4K@120Hz 不开 DSC 双端口都扛不住，开了 DSC 单端口就行。这就是 VR 方案必选 DSC 芯片的原因。

场景 4：8K@30Hz RGB888

不压缩：7680 × 4320 × 24 × 30 = 23.9 Gbps
四端口 4Lane × 2.5Gbps = 40 Gbps → ✅ 够，但四端口 PCB 走线噩梦

开 DSC 3:1：23.9 / 3 = 8.0 Gbps
单端口 4Lane × 2.5Gbps = 10 Gbps → ✅ 够了

---

六、DSC 选型避坑清单

1. 确认面板是否支持 DSC

DSC 是收发双方都要支持的。桥接芯片支持 DSC 编码，但下游 MIPI 屏的 Driver IC 也必须支持 DSC 解码。如果面板不支持，开了也没用。

选型前必须确认：找面板厂商要规格书，查 DSC 支持项。

2. DSC 版本要匹配

DSC 有 1.1 和 1.2a 两个版本，差异不大，但某些高级特性（如 14/16bit 色深）只有 1.2a 支持。龙迅芯片用的 DSC 版本建议跟 FAE 确认。

3. 压缩比不是随便选的

DSC 标称 3:1，但实际压缩比可以在 2:1（12 bpp）到 3:1（8 bpp）之间调。压缩比越高画质损失越大。

• 对画质敏感的场景（专业显示、医疗）→ 用 2:1
• 对带宽敏感的场景（VR、车载）→ 用 3:1

4. Slice 配置影响延迟和画质

Slice 越多，并行度越高，延迟越低，但每个 Slice 独立编码可能导致 Slice 边界处出现轻微 artifacts。龙迅芯片的 Slice 配置一般有默认值，建议直接用参考设计。

5. DSC 不是万能的

DSC 解决的是传输带宽问题，不解决计算带宽问题。如果你的 SoC 端口带宽本来就够，不需要硬上 DSC。多加一个 DSC 编码器意味着多一个功能模块、多一份固件配置工作。

---

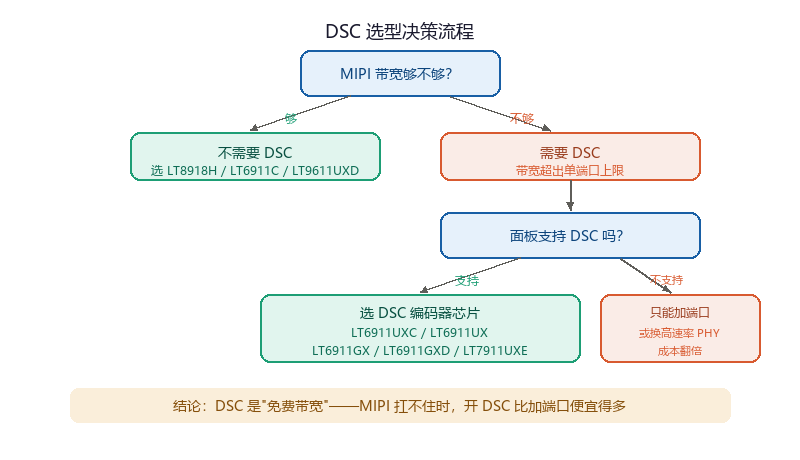

七、总结：DSC 选型决策

一句话总结：DSC 是桥接芯片里的"免费带宽"——当你 MIPI 端口扛不住的时候，开 DSC 比加端口便宜得多。但前提是面板也得支持。

---

本文为龙迅桥接芯片科普系列第 02 篇。作者为龙迅授权代理商，可提供规格书、参考设计、EVB 评估板及技术支持。如有选型疑问欢迎私信交流。
