基于Xilinx FPGA的LVDS高速串行通信系统 - 完整源码解决方案(一）

前面章节我们分享了LVDS原理、帧加载格式、数据编码，接下来分享的内容是数据对齐训练。



核心功能模块

1. LVDS接收端

物理层接收（lvds_rx_recv.v）

• Xilinx SelectIO原语封装（ISERDES）

• 10:1串并转换

• IDELAY输入延迟控制（0-31抽头）

• 异步FIFO跨时钟域缓冲

• 差分信号接收处理

训练同步模块（lvds_rx_training.v）

• 训练序列检测（K28.5同步字符）

• IDELAY抽头扫描算法

• Bitslip位边界对齐

• 状态机控制的训练流程

8b/10b解码器（lvds_receive.v）

• 10位到8位解码

• 控制字符识别（SOF/SYNC/EOF/TTC/ATC）

• 64位有效载荷数据提取

• 帧状态标志输出

2. LVDS发送端

8b/10b编码器（lvds_send.v）

• 8位数据到10位编码转换

• 运行差异（RD）跟踪

• DC平衡维护

• 控制字符生成

• 帧格式组装

物理层发送（lvds_tx_top.v）

• 异步FIFO缓冲

• 训练序列生成

• SelectIO并串转换（OSERDES）

• LVDS差分输出

• 时钟输出生成

3. 系统集成（lvds_top.v / gsds_LVDS.v）

• 完整收发器整合

• 时钟管理

• 复位控制

01

—

数据对齐训练器设计原理

LVDS 通信的传输速率非常高，最高可达 3Gbps 的传输速率。因 此，无法忽略板上的布局走线的延迟及输出与信号的传输延迟，除了保证相应的传 输协议，还需要进行数据的校验。为了抑制外界因素带来的电磁串扰，常常选择差 分走线的方式来抑制噪。差分走线需要考虑等长，不同的走线长度会影响传输延迟， 其次点对点的端口连接传输线也会影响传输延迟。例如，时钟线和数据线是分开的 两对差分线，在主机端时钟与数据是对齐的，然而到从机端却无法保证数据和时钟 是对齐的，在主机端数据是在时钟的上升沿发生跳变，传输至从机端后时钟的上升 沿到来之后数据可能已经发生跳变或者还未发生跳变，从而导致数据解码时出错。

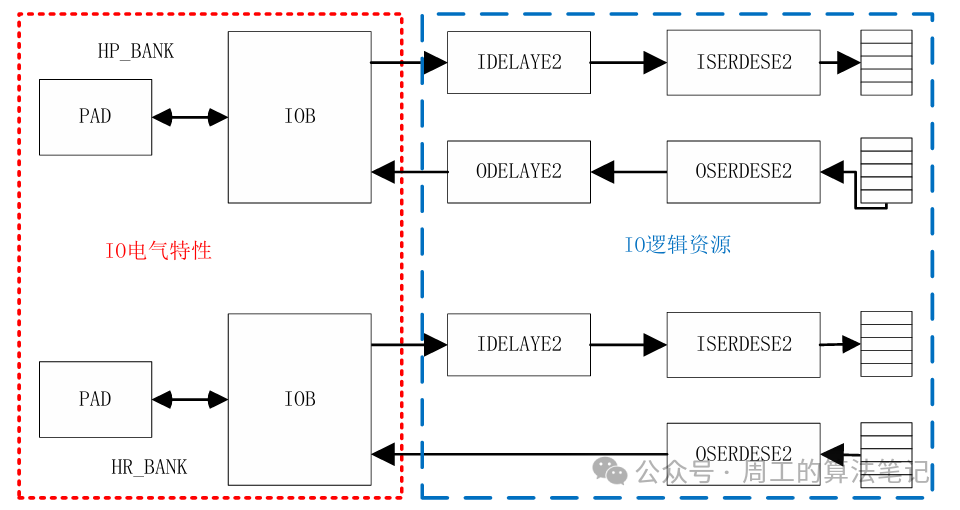

针对上述问题，本文设计了数据对齐训练器，通过对数据的延迟来保证数据和 时钟的对齐，从而克服传输延迟带来的误差。SelectIO 就是一种专业的 FPGA IO 资 源，可用于对引脚的输入数据进行延迟。SelectIO 的资源主要包括电气特性、IO 逻 辑、高级IO逻辑资源。其逻辑资源结构图如下图所示。

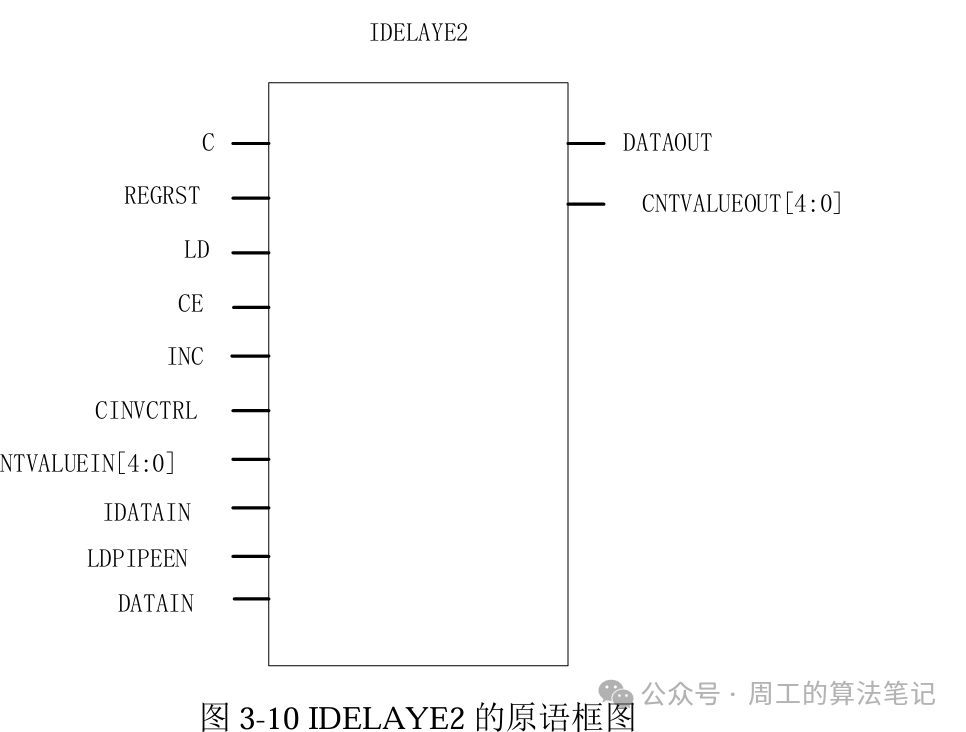

首先，每一个SelectIO 的引脚都可以作为输入、输出、三态门。其中 HR_BANK支持3.3 V的电平标准，而HP_BANK专用于高速信号设计，支持的电平 标准为1.8 V，需要专用的传输线阻抗匹配设计。其管脚除了单端信号还可以被分配 为LVDS差分信号。IO逻辑资源分别为IDELAYE2、ODELAYE2。IDELAYE2被叫 做输入延迟模块，其作用是将输入的信号进行延迟，对数据的对齐训练是至关重要 的。ODELAYE2 被叫做输出延迟模块，可以对输出数据进行延迟。输入延迟模块的原语框图如图所示。



IDELAY2 可以设置不同的延迟类型。当设置为固定模式(FIXED)时，延迟值固 定在由 IDELAY_VALUE 属性设置确定的节拍数上。当属性设置为可变模式 (VARIABLE)时，通过调整tap 值来确定延迟的时间。既可以通过设置CE = 1和 INC=1 来增加延迟，也可以通过设置CE = 1和INC=0来减少延迟。当属性设置为 可加载可变延迟(VAR_LOAD 或 VAR_LOAD_PIPE)时，可以更改可变的tap并动态 的加载延迟值。IDELAY_VALUE 的属性可以设定tap的初始值。tap的取值范围为 0 ~ 31 之间的任意整数，默认值为零。tap的延迟分辨率与输入时钟 C 有关，其延迟分辨率的表达式所示。

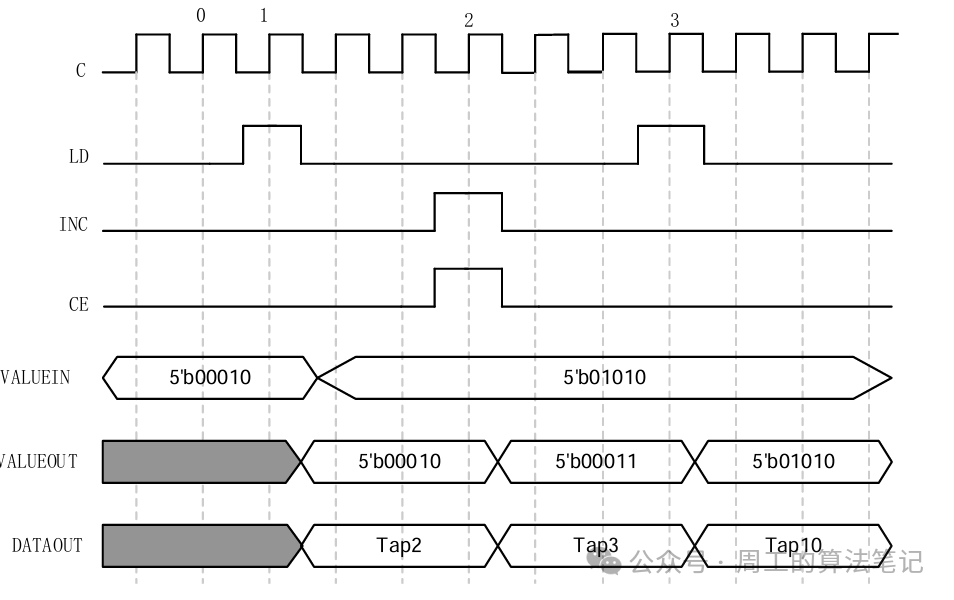

在本设计中，输入时钟为 200 MHz，那么对应的tap的分辨率为 78.125 ps，取 整后为78 ps。那么整个延迟的最大调节值为2500 ps。在本设计中，需要对输入延迟 进行动态的调节，因此选择的延迟模式为可加载可变延迟模式，其动态调节延迟的 时序逻辑图如图所示。





可以看出，在时刻 1时，时钟上升沿来临，此时LD为高电平，INC和 CE均为低电平，将输入的延迟值5’b01010传输给tap。当时刻2到来后由于INC和 CE均为高电平因此延迟值自动加1，tap3=tap2+1。在时刻3的时候。LD为高电平， INC和CE都为低电平，此时又将新的延迟设定值加载到tap10上为5’b01010。 通过前面的分析可以知道在输入时钟为200 MHz的情况下，IDELAY2的最大时 延为2500 ps。当LVDS线缆的长度为几十米的情况下，那么时钟和数据之间的延迟 可能会达到几十纳秒以上，此时仅靠 IDELAY2 无法完成时延的调节需要依靠 ISERDESE2完成调节。ISERDESE2是串并转换模块，将输入的串行数据转换为并行 数据。OSERDESE2 是并串转换模块，将输出的并行数据转换为串行数据。其原语 框图如图所示。







下一章讲具体训练逻辑。。。。
