一、问题背景：封装到底是什么？为什么芯片不能"裸着"出货？

我在FAB做薄膜工程师的时候，第一次接触封装车间时有一个很深的困惑：**晶圆都做好了，为什么不能直接出货？为什么要费这么大劲把芯片从晶圆上切下来，再用一堆塑料/陶瓷包起来？**

后来跟封装厂的老工程师聊，才理解了这背后的逻辑。芯片（Die）本质上是一块非常脆弱的硅片：
• 硅的莫氏硬度只有6.5，但非常脆，轻轻一摔就碎
• 芯片上的金属引脚（Pad）只有几十微米粗，任何物理接触都会损坏
• 芯片内部是极其精密的纳米级电路，直接暴露在空气中会氧化、受潮、吸附颗粒
• 芯片工作时会产生热量，需要散热通道

更重要的是：芯片需要跟PCB（印刷电路板）连接，才能真正工作。晶圆上的Pad间距是几十微米，而PCB上的焊盘间距是几百微米，两者之间需要一个"翻译官"——这就是封装。

**封装有四大核心功能：**
① **机械保护**：保护芯片免受物理冲击、振动、潮湿和污染
② **电气连接**：通过引脚/焊球把芯片的电路连接到PCB上（充当"桥梁"）
③ **散热管理**：将芯片工作时产生的热量传导出去（高级封装有复杂的热管理设计）
④ **尺寸适配**：把微米级的芯片Pad转换为毫米级的PCB焊盘（封装是"放大器"）

算一笔账：一片晶圆能切出500颗芯片，每颗芯片的封装成本是 5~30美元（依封装类型不同），封装总产值 = 500 × $10 = $5000。而那片晶圆的FAB成本大约 $1000~15000。所以封装是半导体产业链中规模最大、最关键的环节之一。

二、技术原理：封装是怎么一步步把晶圆变成芯片的？

封装的核心是7步前道工序（Front-End Packaging）。这7步环环相扣，任何一步出问题，后面的封装就会全部报废。

**2.1 减薄（Back Grinding, BG）**

晶圆出厂时的标准厚度是 775μm（300mm晶圆）或 625μm（200mm晶圆）。但对于大多数应用来说，这个厚度太厚了——既增加了芯片体积，也影响散热。

减薄工序分两步：
• **粗磨**（Back Grinding）：用直径 300mm 的钻石砂轮研磨片，将晶圆从背面减薄到约 200μm
• **精磨**（Fine Grinding/Dry Polish）：进一步减薄到目标厚度，并改善表面粗糙度

减薄的最终厚度取决于封装类型：
• QFN/BGA 封装：通常要求 200~300μm
• 薄型 CSP：要求 100~150μm
• 超薄 SiP：要求 < 80μm（这是先进封装的要求，挑战极大）

减薄太薄会导致晶圆翘曲（Warpage）——晶圆变薄后，残余应力释放会导致弯曲。翘曲过大就无法进行后续的切割工序。我见过最离谱的案例是：某FAB把一片wafer磨到了 50μm，结果整片wafer像薯片一样碎掉了。减薄的"极限厚度"取决于晶圆材质、减薄工艺和后续处理能力。

**2.2 切割（Dicing）**

减薄后的晶圆被贴在一层蓝膜（Blue Tape/Dicing Tape）上，用旋转的金刚石刀片（刀片厚度 20~50μm）切割成独立的芯片（Die）。

切割的关键参数：
• 刀片转速：通常 30,000~40,000 rpm
• 进刀速度：100~300 mm/s（太快导致崩边，太慢效率低）
• 冷却水：DIW（去离子水）持续冷却刀片和冲走碎屑

切割质量的关键指标：
• 切口宽度（Kerf）：20~50μm
• 崩边（Chipping）：< 10μm（芯片边缘的微裂纹）
• 切割道宽度：约 60~80μm（越小越好，可以切出更多芯片）

**2.3 贴片（Die Bonding / DB）**

切割后的芯片被取放机（Pick & Place）从蓝膜上取起，贴装到引线框架（Leadframe）或基板（Substrate）上。

贴片的材料选择很重要：
• **导电银浆**（Conductive Epoxy）：导热导电，固化温度 150°C，价格便宜
• **绝缘胶**（Non-conductive Epoxy）：仅机械粘接，用于有背面电绝缘要求的芯片
• **焊料**（Solder Die Attach）：高导热，应用于功率器件
• **DAF（Die Attach Film）**：薄膜状，厚度均匀性好，适合薄型封装

贴片精度要求：±10μm（引脚间距越来越小，对精度要求越来越高）

**2.4 键合（Wire Bonding, WB）**

这是最经典的芯片电气连接方式：用细金属线（Al wire 25μm 或 Cu wire 18~25μm）把芯片上的 Pad 连接到引线框架的 Lead 上。

键合的三大要素：热（Heat）、超声（Ultrasonic）、压力（Force）——这就是"热超声键合"（Thermosonic Bonding）的原理：
• 金属线端部在超声振动下局部软化
• 在压力和热的作用下与Pad形成原子级冶金结合
• 形成楔形（Wedge）或球形（Ball）键合点

键合质量的关键参数：
• 键合强度（Bond Strength）：拉力 > 5g（25μm Al线）
• 剪切强度（Shear Strength）：> 3g
• 线弧高度（Wire Loop Height）：10~300μm
• 线弧长度：最长可达 10mm（长线键合容易下垂）

**2.5 塑封（Molding）**

用环氧树脂模塑料（EMC, Epoxy Molding Compound）把芯片、键合线和引线框架包覆成型，保护内部结构免受潮湿、机械冲击和污染。

塑封的主流工艺是**传递模塑（Transfer Molding）**：
• EMC 被加热到 175~185°C，变成低粘度流体
• 在高压（5~10 MPa）下被"推送"进模具腔体
• 填充模具后固化 120~180秒

塑封的质量控制重点：
• 气泡/空隙：X-ray 检测，内部气泡 > 2% 即为不良
• 溢料（Flash）：树脂溢出到引脚区域，影响后续电镀和焊接
• 后固化（Post-Mold Cure）：塑封后 175°C 继续固化 3~6小时，消除内部应力

**2.6 切筋成型（Trim & Form）**

塑封完成后，整片引线框架被连接在一起，需要分离成独立封装。切筋成型工序完成：
• **去溢料（Deflash）**：去除引脚上的多余树脂
• **电镀（Plating）**：在引脚上镀 Sn/Pb 或无铅 Sn（保证可焊性）
• **切筋（Trim）**：切断引脚与框架的连接
• **成型（Form）**：把引脚弯曲成特定形状（如DIP的双列直插形状）

**2.7 打标（Marking）**

最后一道工序：在封装表面用激光刻印产品型号、批号、追溯码等信息。打标内容必须：
• 清晰可读（OCR识别率 > 99.9%）
• 耐摩擦（通过MIL-STD-883摩擦测试）
• 符合客户要求（部分要求激光刻蚀深度 > 50μm）

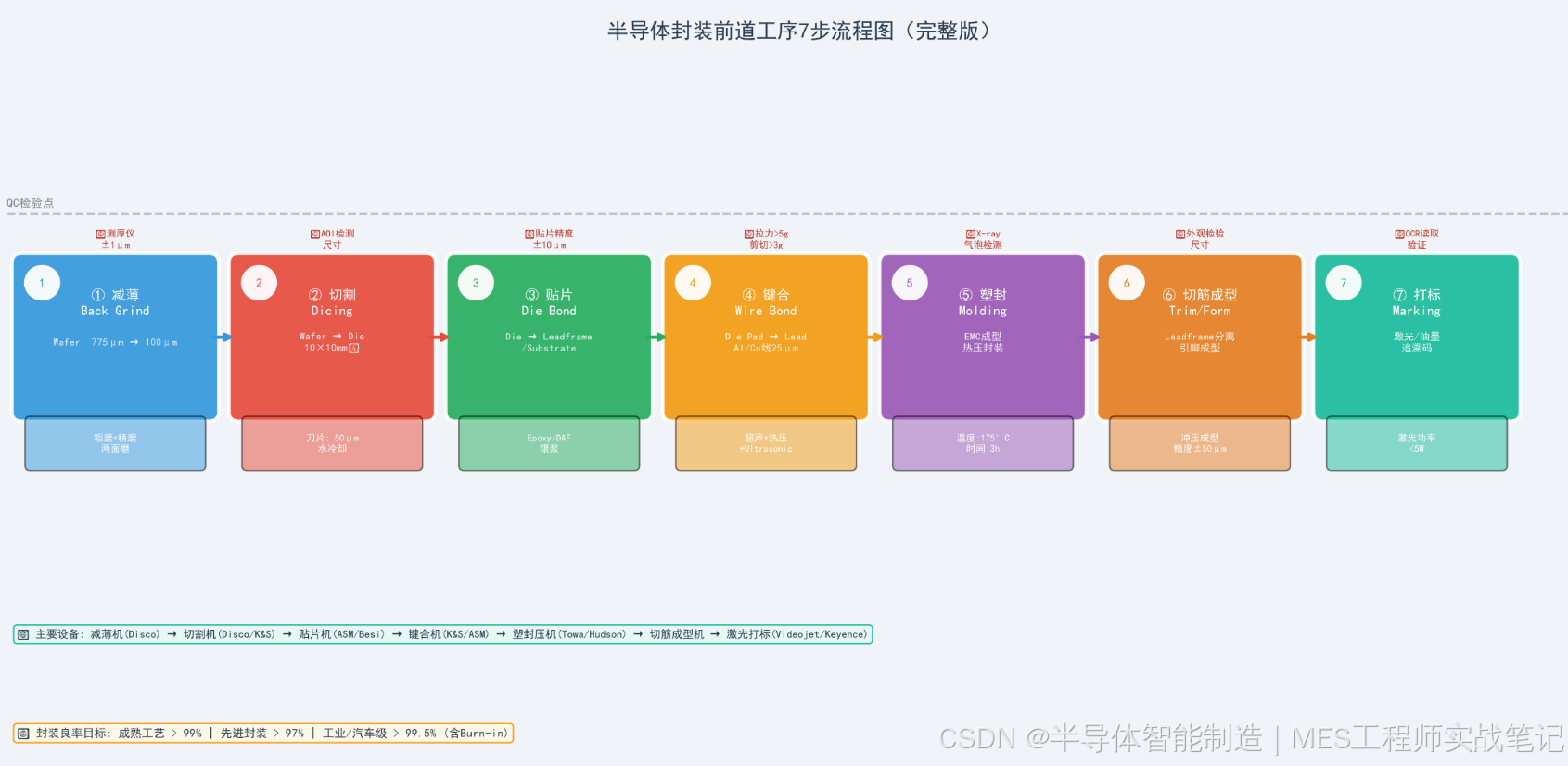

▲ 图1：半导体封装前道7步工序完整流程 — 每一步都有严格的QC检验点

三、实战细节：封装类型的演进与关键品质控制

**3.1 封装类型大演进：从DIP到3D堆叠**

封装类型的发展史，就是一部"更小、更多、更强"的技术进化史：

**DIP（双列直插封装，1970s）**：最原始的封装，引脚从封装两侧向下弯折，可以插到PCB的通孔里。引脚数最多64个，封装面积大，现在只用于一些简单IC和教学场景。

**SOP/QFP（方形扁平封装，1980s）**：引脚从四面伸出，贴装到PCB表面。QFP（Quad Flat Package）是多pin数IC的主流封装，引脚间距从1.27mm缩小到0.4mm。

**BGA（球栅阵列封装，1990s）**：用焊球（Solder Ball）代替引脚，I/O密度大幅提升。BGA的焊球直径 0.6~0.76mm，排列成矩阵，是CPU/GPU/AP等高性能芯片的首选封装。

**CSP（芯片级封装，2000s）**：封装面积接近芯片本身，是体积最小化的极致追求。WLCSP（Wafer Level CSP）直接在晶圆上进行封装后再切割，封装面积等于裸芯片面积。

**3D-IC（立体堆叠封装，2010s至今）**：这是封装技术的重大突破。3D堆叠通过TSV（Through-Silicon Via，硅通孔）技术，把多个芯片垂直堆叠在一起，大幅提升带宽、降低功耗、缩小封装体积。

典型3D封装案例：
• **HBM（High Bandwidth Memory）**：把多颗DRAM芯片堆叠，通过TSV连接，目前HBM3带宽可达 > 1TB/s
• **3D V-Cache**：AMD在CPU上堆叠3D V-Cache，L3缓存容量提升3倍
• **SoC+DRAM整合**：手机AP中常见的PoP（Package on Package）封装，AP和DRAM叠在一起

**3.2 封装品质控制：不良品的"画像"**

封装环节的不良模式主要有以下几类，每一种都有明确的检测和处置方法：

① **开路（Open）**：键合点未形成有效连接，超声功率或温度不足是主因
→ 检测方法：导通测试（Open/Short Test），不良率通常 < 0.1%

② **短路（Short）**：引脚之间意外连接，溢料或焊球桥接是主因
→ 检测方法：同上，成品测试可发现

③ **塑封气泡（Void）**：X-ray 检测，气泡面积 > 2% 为不良
→ 主因：EMC填充不足，模具设计或注塑参数问题

④ **分层（Delamination）**：芯片与塑封体之间出现间隙
→ 主因：潮气侵入（MSL等级不够）、热膨胀系数（CTE）失配
→ 检测方法：SAT（超声波扫描显微镜）

⑤ **键合线偏移（Wire Sweep）**：塑封时冲力导致线弧变形
→ 标准：线弧偏移 < 10%
→ 高风险：长线键合（> 5mm）更容易发生

四、关键数据：封装工序核心参数速查

工序	关键参数	典型值/范围	不良后果	检测方法
减薄	目标厚度	100~450μm	翘曲/碎裂	测厚仪±1μm
减薄	粗糙度 Ra	< 0.5μm	后续工艺不良	表面轮廓仪
切割	刀片厚度	20~50μm	崩边/碎裂	AOI/显微检测
切割	崩边尺寸	< 10μm	裂纹扩展	SEM
贴片	贴片精度	±10μm	位置偏移	X射线
贴片	粘接强度	> 5kgf/cm²	脱落	拉力测试
键合	键合拉力	> 5g (25μm Al)	开路	拉力测试
键合	剪切力	> 3g	开路	剪切测试
键合	线弧高度	10~300μm	短路/下垂	X射线
塑封	模具温度	175~185°C	气泡/溢料	X-ray
塑封	注塑压力	5~10 MPa	包封不满	目检
切筋	冲压精度	±50μm	引脚变形	影像检测
打标	OCR识别率	> 99.9%	追溯失败	自动OCR

五、对比分析：封装技术的代际对比

封装技术的演进，本质上是在三个维度上不断追求极限：**引脚密度↑（I/O越来越多）**、**封装体积↓（越来越小）**、**电气性能↑（越来越快）**。

| 维度 | DIP时代(1970s) | QFP时代(1980s) | BGA时代(1990s) | CSP时代(2000s) | 3D时代(2010s+) |
|------|---------------|----------------|----------------|-----------------|----------------|
| 引脚数 | 8~64 | 32~216 | 36~2400 | 8~300 | >10000(TSV) |
| 间距 | 2.54mm | 1.27~0.4mm | 0.8~0.35mm | 0.4~0.25mm | 0.05mm(TSV) |
| 封装面积 | ~800mm² | ~400mm² | ~225mm² | ≈Die面积 | 仅堆叠 |
| 封装高度 | ~3.9mm | ~2.5mm | ~1.5mm | ~0.5mm | ~0.4mm |
| 带宽 | < 100MB/s | < 500MB/s | < 10GB/s | < 50GB/s | > 1TB/s |

**先进封装的核心技术挑战：**
1. **TSV（硅通孔）工艺**：在硅片上钻出直径 5~10μm、深度 50~100μm 的通孔，填充铜或钨。TSV的良率和成本是3D封装最大的挑战。
2. **键合对齐精度**：3D堆叠要求芯片之间的对齐精度 < 1μm，挑战极大。
3. **热管理**：多层堆叠导致热量密度极高，需要先进的热界面材料（TIM）和热导通道设计。
4. **测试挑战**：3D-IC封装后无法直接访问内层Die，需要 KGD（Known Good Die）筛选和内建自测试（BIST）。

六、应用建议：封装工程师的实战避坑指南

**坑1：减薄过度导致翘曲报废**

这是新人最容易踩的坑。觉得减薄到 80μm 很薄很"炫"，但忘了超薄晶圆的翘曲控制才是核心问题。

我见过一个案例：某封装厂接到一个"超薄封装"需求，要求减薄到 75μm，工程师按经验做了 100μm 没有问题，于是挑战 75μm，结果整批wafer切割时全部碎裂——因为减薄后的应力释放导致了晶圆弯曲半径过小。

**正确做法：减薄前做Wafer Map分析（厚度分布），减薄后测Warpage，确保翘曲半径 > 1m（对于100μm厚度）。** 建议每次新规格量产前进行DOE验证。

**坑2：键合线弧控制不当导致短路**

长线键合（> 5mm）在塑封时容易发生 Wire Sweep——高温树脂流动冲击线弧，导致线弧倾斜甚至触碰相邻键合线，形成短路。

**建议：控制线弧高度（建议 > 线距的 30%），优化塑封的注塑速度和压力曲线。** 极限情况下可以在键合线上方加一层保护涂层。

**坑3：封装后测试漏检B类不良**

封装过程中可能引入一些"半好半坏"的缺陷——芯片在CP测试时是好的，但封装过程中的热应力、机械应力或污染物引入了新的缺陷。如果只依赖CP测试，不做FT测试，就会漏掉这批B类不良品（折损品）。

**建议：建立"CP vs FT良率差异分析"机制，如果CP→FT的良率差超过 2%，必须彻查原因。**

七、进阶方向：Chiplet时代，封装工程师的新战场

**趋势1：Chiplet（小芯片）——摩尔定律的"续命丹"**

Chiplet（裸芯片）是当前半导体界最热的话题之一。传统SoC是把所有功能（CPU、GPU、AI加速器、内存控制器等）全部集成在同一个Die上，但随着工艺越来越贵（3nm晶圆加工费 > 20000美元/片），把"大系统"做成"大芯片"的成本已经高到难以承受。

Chiplet的思路是：**把大芯片拆成多个小芯片（Chiplet），每个Chiplet用最适合的工艺节点分别制造，然后通过先进封装技术（2.5D/3D）集成在一起。**

AMD的EPYC服务器CPU就是Chiplet的代表作：CPU核心（CCD）用7nm制造（因为核心需要最新工艺），I/O芯片用14nm制造（I/O不需要先进工艺），通过2.5D Interposer集成在一起。

**趋势2：UCIe——Chiplet的"通用接口标准"**

2022年，Intel、AMD、ARM、Google等巨头联合推出了UCIe（Universal Chiplet Interconnect Express）标准，定义了Chiplet之间的互联接口规范。UCIe的目标是：让来自不同厂商、不同工艺的Chiplet可以像乐高积木一样自由组合。

**趋势3：面板级封装（PLP, Panel Level Packaging）**

传统封装用圆形晶圆（200mm/300mm）作为基底，而面板级封装用方形面板（510×515mm，比晶圆面积大 3~5倍），可以一次性封装更多芯片，大幅降低单位成本。

三星和日月光等厂商正在推进PLP技术的量产，但面板翘曲控制和均匀性仍是主要挑战。

**趋势4：嵌入式硅桥（EMIB）**

Intel的EMIB（Embedded Multi-die Interconnect Bridge）技术：在封装基板内部嵌入一小块硅桥芯片（Silicon Bridge），实现Chiplet之间的高速互联，绕过传统有机基板的带宽瓶颈，同时比2.5D Interposer的成本更低。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
