一、基础技术架构与核心优势

1. 线性充电拓扑的统一特征
   高集成度设计：每款芯片均集成完整充电管理功能，外围元件极少
   安全冗余架构：全系列采用“双高耐压”设计（输入28V/电池端20V耐压）
   标准充电流程：均支持恒流（CC）-恒压（CV）充电算法
   智能保护功能：内置过压、过流、过热及短路保护机制

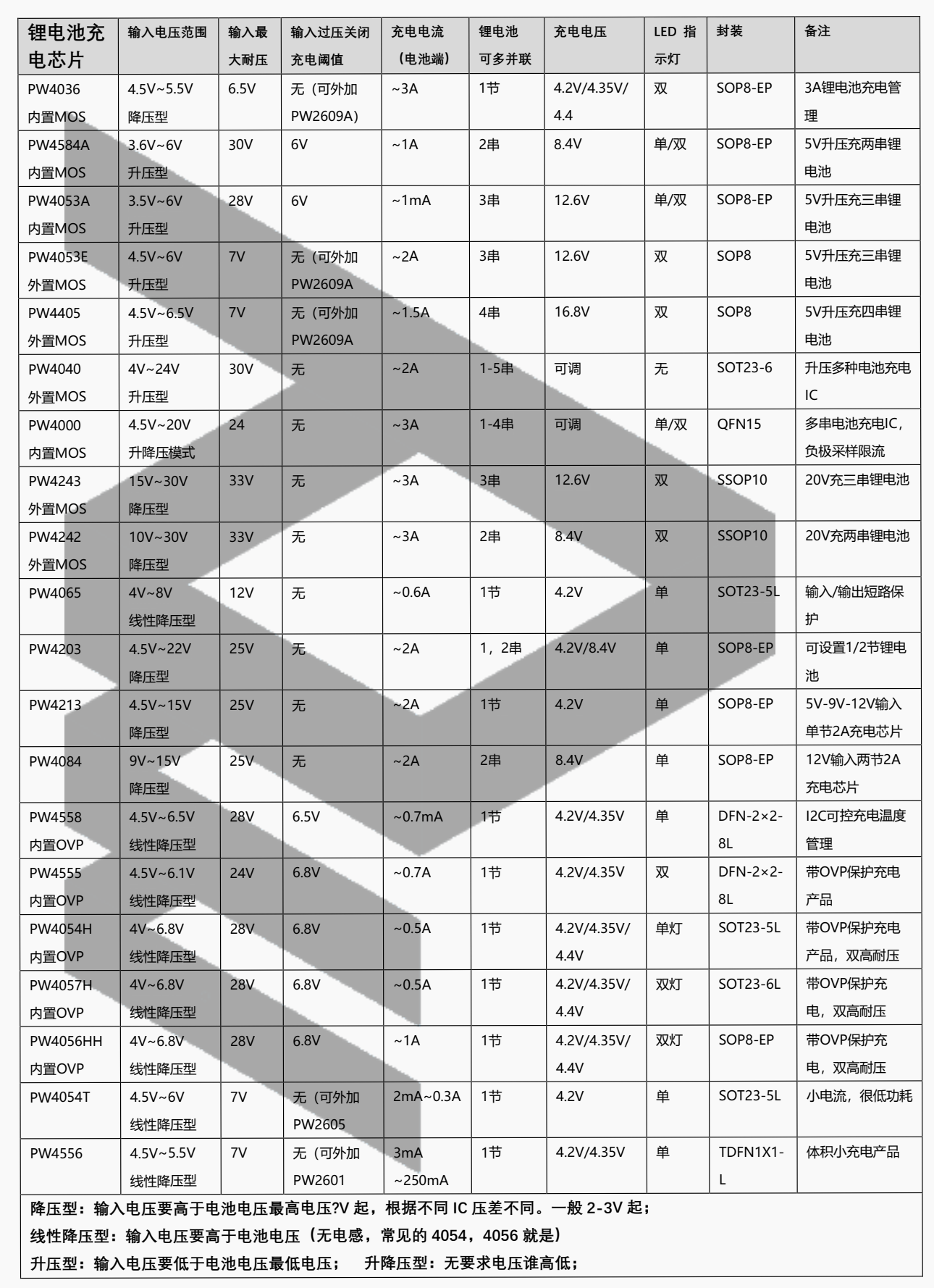

   二、四款芯片详细技术规格对比
2. PW4054H - 经济型基础方案
   电气参数
   最大充电电流：500mA
   输入电压：5V（耐压28V）
   充电截止电压：4.2V
   物理特性
   封装形式：SOT23-5
   外围元件数：3个（2电容+1电阻）
   指示系统：单LED状态指示
   设计要点：无需特殊散热措施
   适用电池容量：≤1000mAh
3. PW4057H - 用户体验增强型
   电气参数
   最大充电电流：500mA
   输入电压：5V（耐压28V）
   充电截止电压：4.2V
   物理特性
   封装形式：SOT23-6
   外围元件数：3个（与PW4054H兼容）
   指示系统：双LED独立状态指示
   设计要点：布局简单，无特殊散热要求
   适用电池容量：≤1000mAh
4. PW4056HH - 1A标准快充方案
   电气参数
   最大充电电流：1000mA
   输入电压：5V（耐压28V）
   充电截止电压：4.2V
   物理特性
   封装形式：ESOP8（带散热焊盘）
   外围元件数：4个（2电容+1电阻+PCB散热结构）
   指示系统：双LED独立状态指示
   设计要点：必须进行有效散热设计
   适用电池容量：500-5000mAh
5. PW4213 - 高压输入高效方案
   电气参数
   最大充电电流：2000mA
   输入电压范围：4.5-15V（耐压25V）
   充电截止电压：4.2V
   物理特性
   封装形式：ESOP8
   外围元件数：6个（含功率电感）
   指示系统：单/双LED可选
   设计要点：需配置功率电感，布局稍复杂
   适用电池容量：1000-10000mAh
   三、关键设计要素与实施要点
6. 充电电流设置
   设置公式：ICHG (mA) = 1000 / RPROG (kΩ)
   电阻精度：推荐使用1%精度电阻
   典型配置示例
   500mA充电：RPROG = 2.0kΩ
   1000mA充电：RPROG = 1.0kΩ
7. 外围元件选择标准
   输入电容(CIN)：10μF陶瓷电容，靠近VIN引脚
   输出电容(CBAT)：10μF陶瓷电容，靠近BAT引脚
   PW4213专用元件
   功率电感：2.2-4.7μH，饱和电流≥3A
   输出二极管：快速恢复型，IF≥3A
8. PCB布局关键准则
   散热设计优先级
   PW4056HH必须使用大面积铜箔散热
   散热过孔配置：直径0.3-0.4mm，间距1.0-1.5mm
   建议铜厚：2盎司或以上
   走线规范
   功率路径：短而宽，线宽≥0.5mm
   信号隔离：PROG电阻走线远离功率路径
   元件布局
   输入/输出电容紧贴芯片相应引脚
   热敏元件远离充电芯片热源
