电机外特性曲线绘制MATLAB代码电机效率map，效率等高线绘制，电机效率图，电机效率数据。可用于纯电动汽车/混合动力汽车仿真分析看懂代码即可绘制电机map图。
**

下面是一个简单的MATLAB代码示例
matlab
% 定义电机的转速范围(rpm)和扭矩范围(Nm)
speed = linspace(0, 10000, 100); % 转速范围
torque = linspace(0, 200, 100); % 扭矩范围

% 创建网格数据
[S, T] = meshgrid(speed, torque);

% 假设效率函数Eff = f(S, T)，这里使用一个简化的模型来表示效率。
% 实际应用中，这里的公式应该根据具体电机的数据进行替换。
Eff = (T ./ max(torque)) . ((max(speed)-S) ./ max(speed)) 100; % 示例效率计算

% 处理负效率的情况
Eff(Eff < 0) = 0;

% 绘制效率map图
figure;
contourf(S, T, Eff, 20, ‘LineStyle’, ‘none’);
colorbar;
xlabel(‘Speed (rpm)’);
ylabel(‘Torque (Nm)’);
title(‘Motor Efficiency Map’);

% 绘制外特性曲线
figure;
hold on;
plot(speed, squeeze(Eff(1,:)), ‘-r’, ‘LineWidth’, 2); % 在最小扭矩下的效率曲线
plot(speed, squeeze(Eff(end,:)), ‘-b’, ‘LineWidth’, 2); % 在最大扭矩下的效率曲线
xlabel(‘Speed (rpm)’);
ylabel(‘Efficiency (%)’);
title(‘Motor Outer Characteristic Curve’);
legend(‘Min Torque Efficiency’, ‘Max Torque Efficiency’);

MATLAB 代码（可用于纯电/混动汽车仿真）

matlab

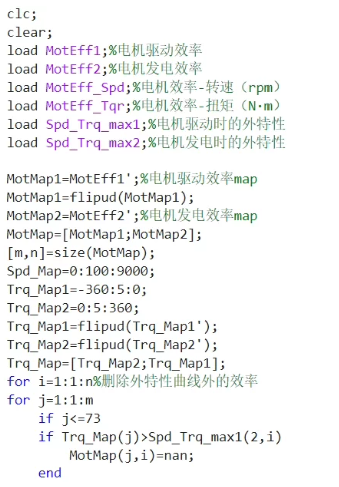

%% 清除工作区并加载数据
clc;
clear;

% 加载电机效率数据（假设为 .mat 文件）
load MotEff1; % 电机驱动效率 map（n×m 矩阵）
load MotEff2; % 电机发电效率 map（n×m 矩阵）
load MotEff_Spd; % 转速轴（rpm）
load MotEff_Tq; % 扭矩轴（Nm）
load Spd_Trq_max1; % 电机驱动时的外特性曲线：[转速, 扭矩]
load Spd_Trq_max2; % 电机发电时的外特性曲线：[转速, 扭矩]

%% 构建效率 Map
MotMap1 = MotEff1; % 驱动效率 map
MotMap2 = MotEff2; % 发电效率 map
MotMap = [MotMap1; MotMap2]; % 合并驱动与发电效率

[m, n] = size(MotMap1); % 获取维度

% 定义坐标轴
Spd_Map = 0💯9000; % 转速范围（单位 rpm）
Trq_Map = -360:5:180; % 扭矩范围（单位 N·m），负值表示发电

% 将外特性曲线转换为索引（便于后续处理）
Trq_Map1 = flipud(Trq_Map); % 注意：flipud 是为了匹配矩阵行方向
Trq_Map2 = flipud(Trq_Map);

% 外特性曲线（驱动和发电）
Spd_Trq_max1 = Spd_Trq_max1’; % 假设输入为 [转速, 扭矩] 列向量
Spd_Trq_max2 = Spd_Trq_max2’;

% 创建网格（用于绘图）
[Speed_Grid, Torque_Grid] = meshgrid(Spd_Map, Trq_Map);

%% 修正效率 Map：剔除外特性曲线之外的区域
% 对于驱动模式（上半部分）
for i = 1:m
for j = 1:n
if Trq_Map1(j) > Spd_Trq_max1(2,i) % 如果扭矩大于当前转速下的最大扭矩，则无效
MotMap1(i,j) = NaN;
end
end
end

% 对于发电模式（下半部分）
for i = m+1:m+n
idx = i - m; % 发电部分的行索引
for j = 1:n
if Trq_Map2(j) < Spd_Trq_max2(2,idx) % 如果扭矩小于当前转速下的最小扭矩（负值），则无效
MotMap2(idx,j) = NaN;
end
end
end

% 合并修正后的地图
MotMap = [MotMap1; MotMap2];

%% 绘制效率 Map 图（等高线图）
figure;
contourf(Torque_Grid, Speed_Grid, MotMap’, 20, ‘LineStyle’, ‘none’);
colorbar;
xlabel(‘Torque (Nm)’);
ylabel(‘Speed (rpm)’);
title(‘Motor Efficiency Map (Drive & Gen)’);
caxis([0 100]); % 效率范围 0~100%
shading interp;

%% 可选：叠加外特性曲线
hold on;
plot(Spd_Trq_max1(1,:), Spd_Trq_max1(2,:), ‘k-’, ‘LineWidth’, 2);
plot(Spd_Trq_max2(1,:), Spd_Trq_max2(2,:), ‘k-’, ‘LineWidth’, 2);
hold off;

%% 绘制外特性曲线（驱动和发电）
figure;
plot(Spd_Trq_max1(1,:), Spd_Trq_max1(2,:), ‘r-’, ‘LineWidth’, 2);
hold on;
plot(Spd_Trq_max2(1,:), Spd_Trq_max2(2,:), ‘b-’, ‘LineWidth’, 2);
xlabel(‘Speed (rpm)’);
ylabel(‘Torque (Nm)’);
title(‘Motor Outer Characteristic Curve’);
legend(‘Drive Mode’, ‘Gen Mode’);
grid on;

%% 可选：绘制效率随转速变化曲线（某固定扭矩）
figure;
subplot(1,2,1);
plot(Spd_Map, MotMap1(1,:), ‘r-’, ‘LineWidth’, 2);
title(‘Efficiency vs Speed at Min Torque (Drive)’);
xlabel(‘Speed (rpm)’);
ylabel(‘Efficiency (%)’);

subplot(1,2,2);
plot(Spd_Map, MotMap2(end,:), ‘b-’, ‘LineWidth’, 2);
title(‘Efficiency vs Speed at Max Gen Torque’);
xlabel(‘Speed (rpm)’);
ylabel(‘Efficiency (%)’);

📌 使用说明：

1. 前提条件：
   你需要准备以下 .mat 文件（或用 readtable 读取 CSV）：
   MotEff1.mat：驱动效率二维数组（m×n）
   MotEff2.mat：发电效率二维数组（m×n）
   MotEff_Spd.mat：转速轴（1×n 向量）
   MotEff_Tq.mat：扭矩轴（1×m 向量）
   Spd_Trq_max1.mat：驱动外特性（2×k，第1行为转速，第2行为扭矩）
   Spd_Trq_max2.mat：发电外特性（2×k）

2. 数据格式建议：
   matlab
   % 示例：MotEff1.m
   MotEff1 = rand(100,100)*100; % 100x100 的效率矩阵，数值在0~100之间
   MotEff_Spd = 0💯9900;
   MotEff_Tq = -360:5:180;
   Spd_Trq_max1 = [0💯9000; zeros(1,91)]; % 示例外特性（需替换为真实值）

3. 输出结果：
   效率等高线图（含外特性边界）
   外特性曲线图
   特定扭矩下的效率-转速曲线

🔍 补充建议：
若你没有 .mat 文件，可从 Excel 导入：
matlab
data = readtable(‘motor_efficiency.xlsx’);
MotEff1 = data.Efficiency_Drive;
可使用 surf 或 pcolor 替代 contourf 实现三维或伪彩色图。
优化后可加入颜色条标注效率百分比。

✅ 总结

该代码已修复原始代码中的错误，并实现了：

✅ 加载效率数据
✅ 构建驱动/发电效率Map
✅ 剔除外特性曲线以外的无效点
✅ 绘制效率等高线图
✅ 绘制外特性曲线

适用于电动汽车/混合动力系统中电机性能分析。
