活动轮廓算法：图像分割的智能“橡皮筋”

能量最小的曲线形态就是轮廓线的原因：因为活动轮廓模型通过数学上的能量泛函，巧妙地将对“目标轮廓”的寻找转化为了一个优化问题（寻找能量最小值）。曲线在内力（平滑约束） 和 外力（图像特征吸引） 的共同作用下演化，最终在目标边界处达到平衡，此时总能量最小。这就像将一个弹力圈放在一个凹槽附近，松手后它自然会滚动并稳定在凹槽底部一样

2.1 能量函数的构成

总能量由两部分组成：

Etotal=Einternal+Eexternal

力类型	作用机制	对应的能量项	目的
内部力/内力	源于曲线自身的弹性和刚度，抵抗拉伸和弯曲，保持曲线光滑连续	内部能量 Einternal	保持轮廓的连续性和平滑性
外部力/外力	源于图像特征（如灰度梯度）的吸引，将曲线拉向目标边缘	外部能量 Eexternal	引导轮廓向图像特征（如边缘）移动

2.2 工作流程与实现规律

活动轮廓模型的实现遵循一个典型的迭代优化循环：

初始化：在目标物体附近放置一条初始轮廓曲线。
能量计算：计算当前轮廓曲线的总能量 Etotal（内部能量 + 外部能量）。
曲线演化：通过变分法等数学手段，推导出使总能量下降最快的方向（即负梯度方向），并沿着该方向以一定的步长调整曲线每个控制点的位置。这通常通过求解对应的欧拉-拉格朗日方程来实现。
迭代收敛：重复步骤2和3。曲线在内力（平滑约束）和外力（图像特征吸引）的共同作用下不断变形。当总能量不再显著下降或曲线位置不再明显变化时，算法收敛，视为分割完成。

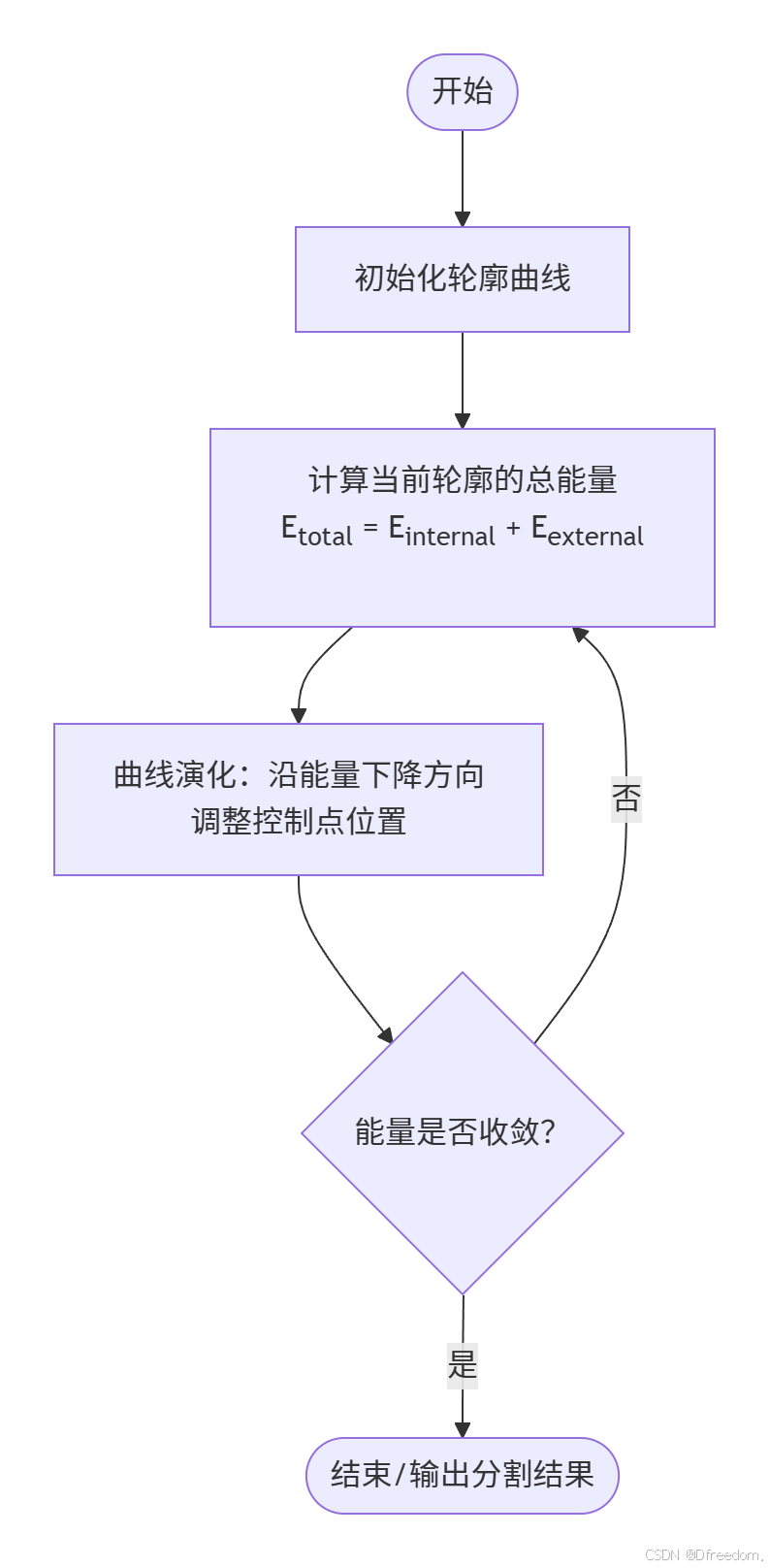

流程图如下：

2.3 模型的两类实现

根据轮廓的表达方式，活动轮廓模型主要分为两大流派：

特性	参数活动轮廓模型 (Snake)	几何活动轮廓模型 (Level Set)
表达方式	显式表达为一系列控制点	隐式表达为一个更高维函数的零水平集
拓扑变化	难以自然处理分裂、合并	能自然处理拓扑变化
计算效率	相对较高	相对较低
典型代表	Kass et al. (1988) 提出的经典Snake模型	水平集方法 (Level Set Method)

三、底层逻辑：数学基础与哲学思想

活动轮廓模型的强大能力源于其深刻的数学基础和仿生学思想。

3.1 数学根基

变分法与泛函极值：活动轮廓模型的核心是一个泛函极值问题。能量 Etotal不是一个普通函数，而是一个“函数的函数”（泛函），它的输入是整个曲线形状，输出是一个能量值。通过变分法（Calculus of Variations）这门数学工具，可以找到使这个泛函取极小值的那个函数（即最优轮廓曲线）。
偏微分方程（PDE）：曲线演化的过程可以通过偏微分方程来描述和数值求解。水平集方法中，水平集函数 ϕ的演化遵循一个特定的PDE（如 ∂t∂ϕ=...），求解这个PDE就得到了演化的结果。
数值计算：上述理论都需要离散化后在计算机中实现。常采用有限差分法、有限元法等方法进行数值求解，并通过窄带技术等技术优化计算，只更新零水平集附近的点以提高效率。

3.2 哲学与仿生思想

优化与平衡：活动轮廓模型体现了系统寻求平衡与稳定的思想。内力代表系统内部的“惯性”或“保持自身形态”的倾向（如弹性体的固有性质）；外力代表外部环境（图像数据）对系统的“引导”或“刺激”。分割结果是在内部约束和外部吸引之间找到的一个平衡点（能量极小点）。
从粗到细的感知：算法的过程类似于人类从模糊到清晰地辨识物体。先有一个大致的、粗略的初始判断（初始轮廓），然后不断根据细节信息（图像梯度）进行修正和细化，最终得到精确的认知（分割边界）。
自然现象的模拟：Snake模型的曲线演化类似于弹性的生物膜在受力下的变形。水平集方法的曲面演化则类似于波浪的传播或火焰的蔓延，其前沿（零水平集）自然地改变拓扑结构。

四、应用场景

活动轮廓算法因其灵活性和准确性，在多个领域得到了广泛应用。

医学图像分析：这是活动轮廓模型大放异彩的领域。它被广泛用于在CT、MRI等影像中精确分割和定位肺部结节、乳腺肿瘤、脑部肿瘤等病灶，为疾病诊断、手术规划和治疗效果评估提供关键支持。
计算机视觉：用于对象检测、目标跟踪、三维物体重建等任务。例如，在视频监控中，可以跟踪运动物体的轮廓。
普通图像处理：用于图像分割、图像重建、图像压缩等方面，能够分离出图像中的感兴趣对象。

五、Python实战：Snake算法分割细胞图像

下面我们使用 scikit-image库中的 active_contour函数来演示如何分割一个模拟的细胞图像。

import numpy as np
import matplotlib.pyplot as plt
from skimage import data, filters, segmentation
from skimage.color import rgb2gray
from skimage.segmentation import active_contour

# 设置中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 生成模拟细胞图像
def create_cell_image():
    image = np.zeros((200, 200))
    # 在图像中绘制两个圆形代表细胞
    centers = [((80, 80), 30)]
    for center, radius in centers:
        y, x = np.ogrid[:200, :200]
        circle_mask = (x - center[0])**2 + (y - center[1])**2 <= radius**2
        image[circle_mask] = 1
    return image

# 创建图像并添加噪声模拟真实情况
image = create_cell_image()
image_noisy = image + np.random.normal(0, 0.1, image.shape)
image_noisy = np.clip(image_noisy, 0, 1)

# 使用Sobel滤波器获取边缘信息，为Snake提供外力
edges = filters.sobel(image_noisy)

# 初始化一个圆形轮廓
s = np.linspace(0, 2*np.pi, 50)
init = np.array([80 + 35*np.cos(s), 80 + 35*np.sin(s)]).T

# 执行Snake算法
snake = active_contour(edges, init, alpha=0.1, beta=10, gamma=0.001)

# 可视化结果
fig, axes = plt.subplots(1, 3, figsize=(15, 5.5))
ax0, ax1, ax2 = axes

ax0.imshow(image_noisy, cmap='gray')
ax0.plot(init[:, 0], init[:, 1], '--r', lw=2, label='初始轮廓')
ax0.legend()
ax0.set_title('原始图像 with Initial Contour')
ax0.set_axis_off()

ax1.imshow(edges, cmap='viridis')
ax1.set_title('边缘检测 (Sobel)')
ax1.set_axis_off()

ax2.imshow(image_noisy, cmap='gray')
ax2.plot(snake[:, 0], snake[:, 1], '-g', lw=3, label='最终轮廓')
ax2.legend()
ax2.set_title('Snake分割结果')
ax2.set_axis_off()

plt.subplots_adjust(left=0, right=1, top=1, bottom=0)

plt.tight_layout()
plt.show()

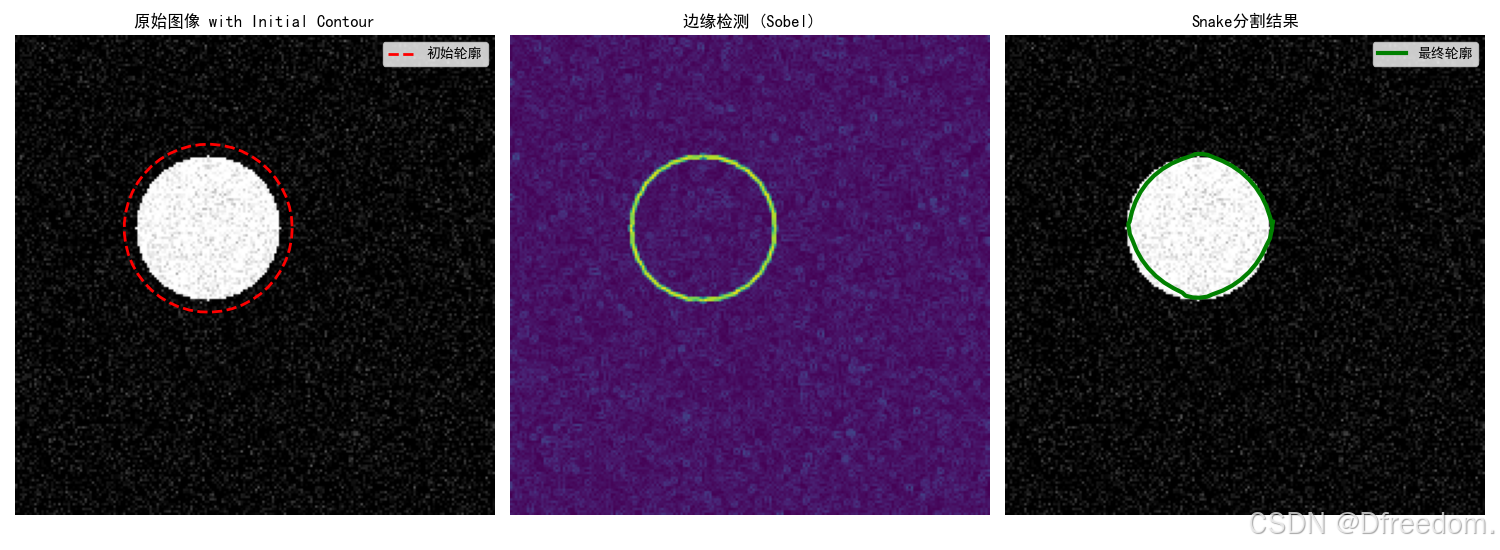

代码解析与效果说明：

创建模拟图像：我们生成了一个包含两个圆形“细胞”的二值图像，并添加了高斯噪声来模拟真实成像环境中的噪声。
边缘检测：使用Sobel滤波器计算图像的梯度，梯度大的地方（边缘）外部能量小，对蛇形轮廓产生吸引力。
初始化轮廓：我们在大致包围目标的位置初始化了一个圆形轮廓。
执行算法：调用 active_contour函数。关键参数：
- alpha: 弹性系数（控制轮廓的伸缩程度）
- beta: 弯曲系数（控制轮廓的刚度或光滑度）
- gamma: 迭代步长（影响收敛速度和稳定性）
结果可视化：最终，算法输出的轮廓（绿色）已经紧密地贴合了两个细胞的真实边界。
