一.系统概述

系统功能概述如下：

1. 通信机制：采用Wi-Fi技术实现APP与单片机之间的数据交互与指令传输。

2. 用户账户体系：学生可通过APP自主完成账号注册及密码设置；教师端采用预设账号（用户名为teacher，密码为123456）登录系统。

3. 签到签退流程：操作对应按键（按键1为签到，按键2为签退）后，系统启动人脸识别验证。验证通过时，绿色指示灯点亮；验证失败则触发红色指示灯，并伴随蜂鸣器发出3声报警提示。

4. 信息展示与反馈：签到/签退操作成功后，相关人员姓名及对应状态将同步显示在本地显示屏和APP界面上。

5. 请假审批功能：学生可通过APP提交请假申请，教师在APP端完成审批操作。审批通过后，系统自动将该学生记录从未签到状态更新为对应签到/签退状态。

6. 数据统计功能：按下统计按键（按键3）后，系统自动生成统计报告，包含实到人数与应到人数信息，并在显示屏和APP上同步展示。

7. 人数基准设定：班级总人数（应到人数）默认设定为3人，实到人数根据人脸识别结果进行实时动态统计更新。

8. 签到状态监管：教师可通过APP实时查看3名学生的详细签到与签退记录。

9. 人脸库配置：为便于演示，系统预置三张人脸数据（1张用户照片及2张明星照片），作为人脸识别的基准样本库。

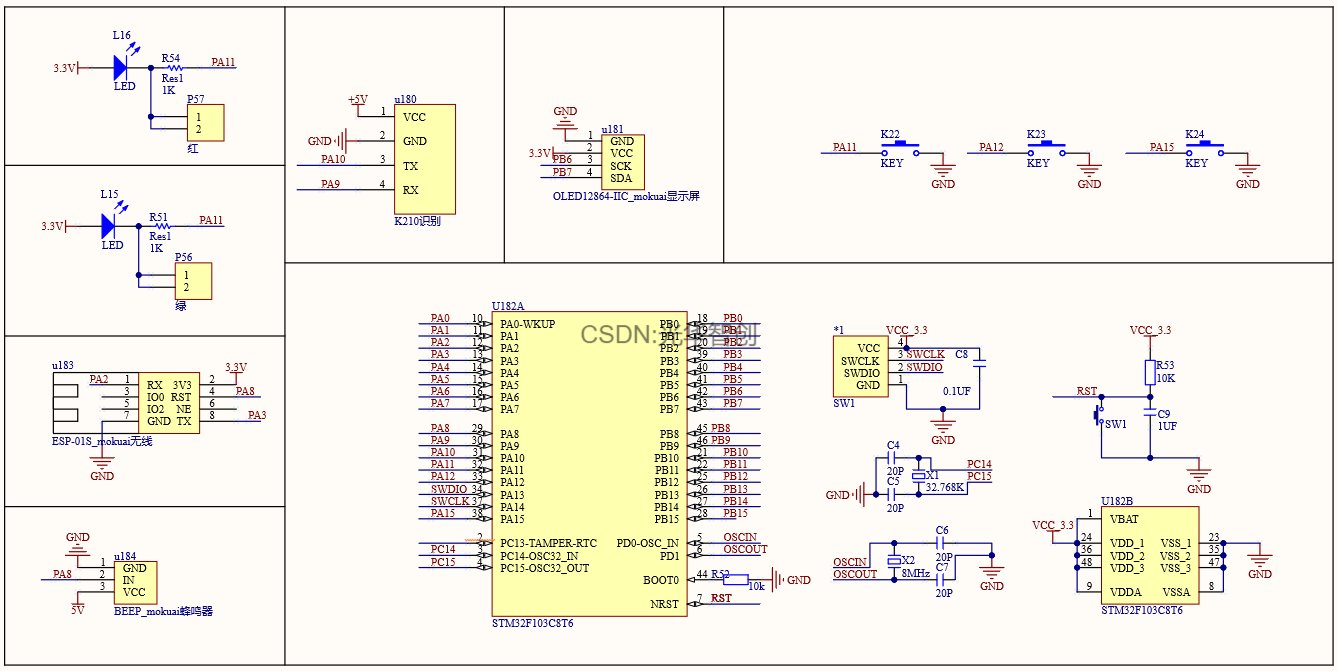

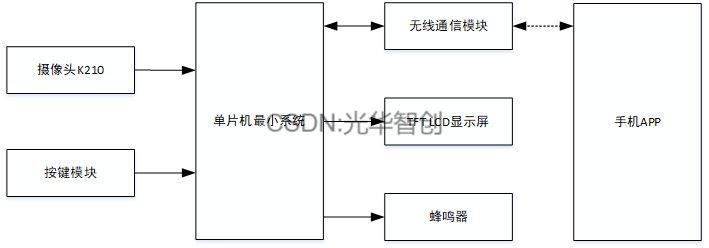

二.电路设计

电路图采用Altium Designer进行设计：

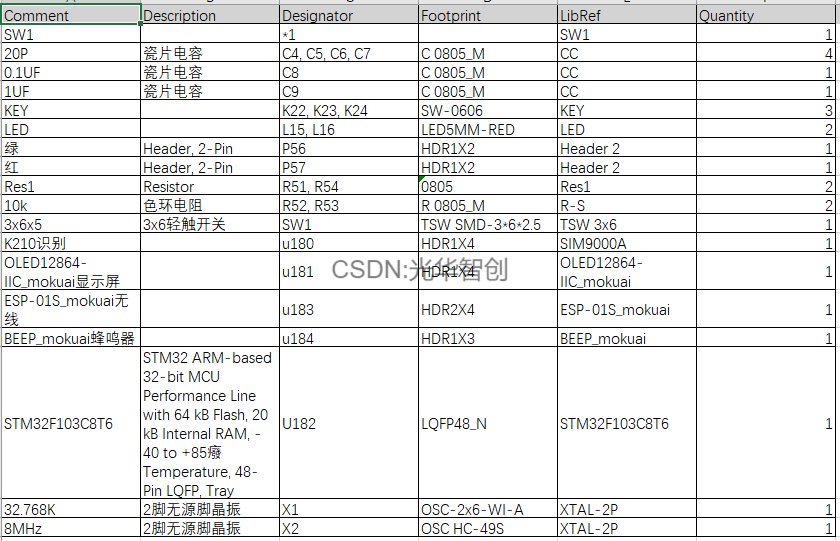

1. 主控电路：选用STM32F103C8T6单片机作为系统控制核心，其最小系统电路构成整个电路的基础控制单元。

2. 人脸识别电路：采用K210高精度摄像头模块实现人脸识别功能，该模块通过UART串口与单片机建立连接，完成数据交互。

3. 签到按键电路：设计独立按键用于签到操作，按键一端接地，另一端连接至单片机的GPIO接口，实现签到指令的输入。

4. 无线传输电路：通过ESP8266-01S模块将数据上传至上位机，模块与单片机采用UART串口通信方式，实现数据的无线传输。

5. 显示电路：配备1.8英寸TFT屏（ST7735驱动）用于数据展示，该模块支持SPI和IIC两种总线通信方式，可灵活与单片机连接。

6. 报警电路：采用有源蜂鸣器作为报警装置，通过NPN三极管构成驱动电路，实现报警功能的控制。

三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc.h”
#include “math.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Beep_Led_Relay.h”
#include “Control_Report_To_Police.h”

int main(void)
{

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init();	    	 //延时函数初始化

Beep_init();
Beep=0;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫

TIM4_Init(300,7200);
OLED_Init();            //OLED初始化
Led0_init();						//PA11 PA12
Led0_1=1;
Led0_0=1;
KEY_Init();             //PB12 PB13 PB15
Usart1_Init(115200);    //PA9 PA10
OLED_CLS();              //OLED清屏


ALi_ESP8266_GPIO_Init();
MQTT_Buff_Init();

AliIoT_Parameter_Init();

while(1)
{
  OLED_Display_Cotrol(); //显示控制函数
}

}

四.资料内容
