🔥 内容介绍

在航空工程领域，准确计算翼型表面的压力分布和气动力系数是飞行器设计与性能分析的核心环节。涡格法作为一种高效的势流数值计算方法，凭借其兼顾精度与计算效率的优势，成为翼型气动特性分析的重要工具。本文将系统阐述涡格法的基本原理、求解流程及在翼型气动分析中的实际应用。

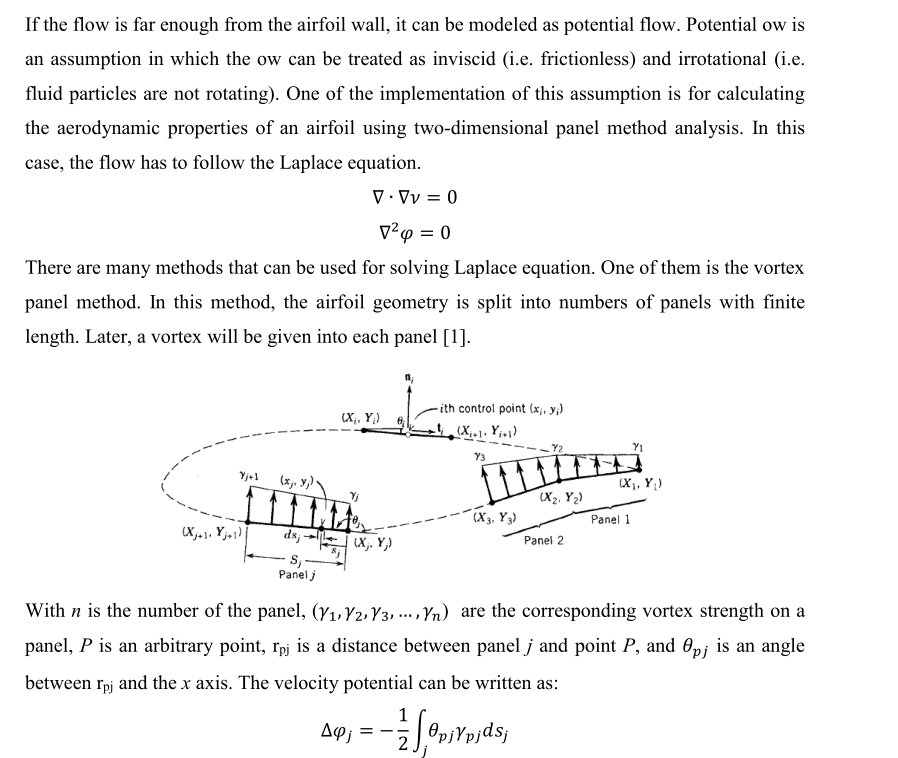

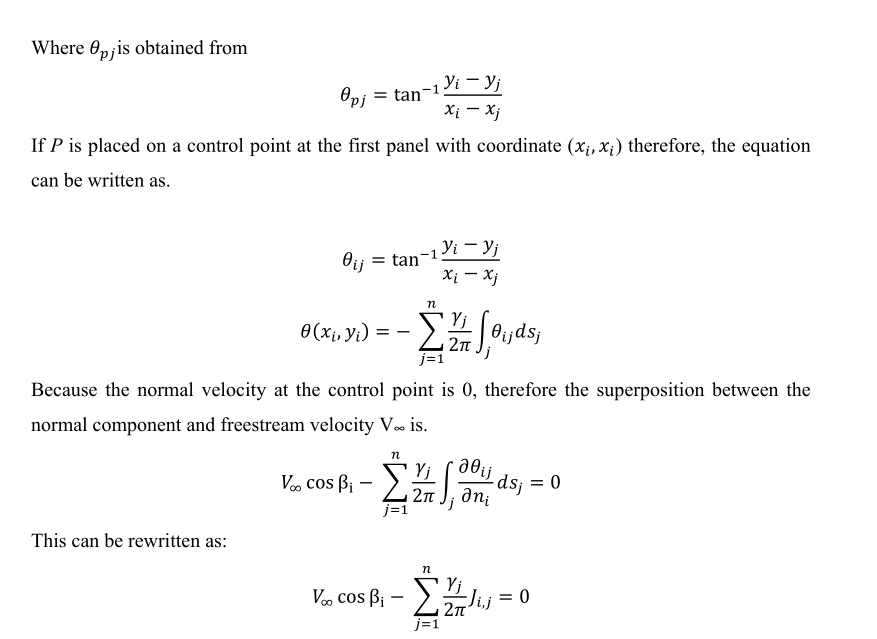

涡格法的基本原理

涡格法（Vortex Lattice Method, VLM）基于势流理论，将复杂的翼型表面离散为一系列涡格单元，通过满足边界条件求解流场特性。其核心思想是用分布在翼型表面的涡线模拟流体运动，利用涡旋诱导速度公式计算流场中任意点的速度，最终通过伯努利方程推导压力分布。

势流理论的基本假设包括：流体为不可压缩理想流体，流动无旋且定常。在这些假设下，流场可由速度势函数描述，满足拉普拉斯方程。涡格法通过在翼型表面布置离散涡环或涡线，将连续流场问题转化为离散代数方程组求解，既简化了计算难度，又能满足工程精度要求。

翼型离散化与网格划分

翼型的离散化是涡格法求解的第一步，直接影响计算精度与效率。以 NACA1408 翼型为例，其离散过程遵循以下原则：

• 网格划分方式：采用等弦长间隔或余弦分布间隔划分翼型表面，前缘和后缘区域适当加密网格以捕捉强梯度流动特性。对于标准翼型，通常将上表面和下表面分别划分为 20-50 个网格单元，总网格数量根据精度需求调整。

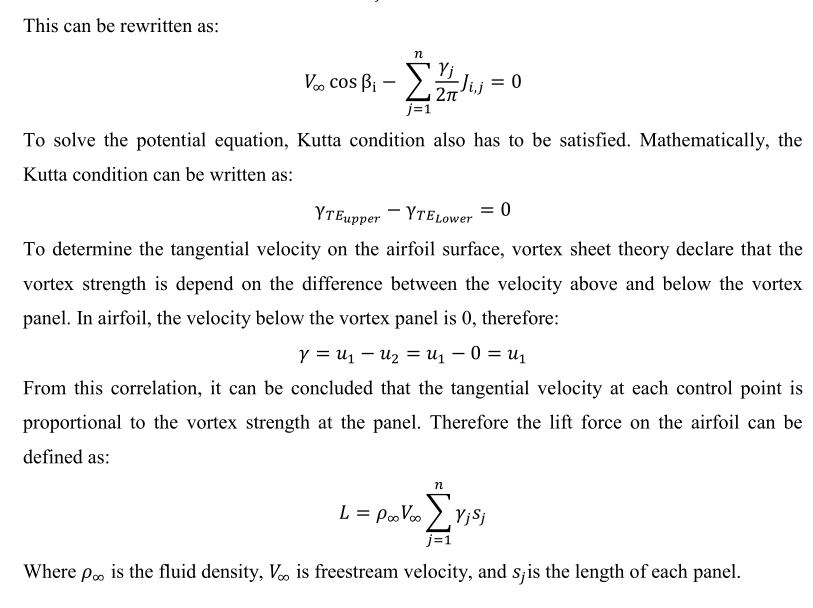

• 涡格单元定义：每个网格单元由 4 个控制点组成四边形面板，涡线布置在面板 1/4 弦长位置，控制点位于面板 3/4 弦长位置（满足库塔条件的关键设置）。这种布置方式能有效模拟升力产生的环流特性。

• 几何参数提取：从翼型坐标文件（如 naca1408.txt）中读取 x、y 坐标数据，通过插值算法生成光滑的翼型轮廓，确保离散后的网格能准确反映原始翼型几何特征。

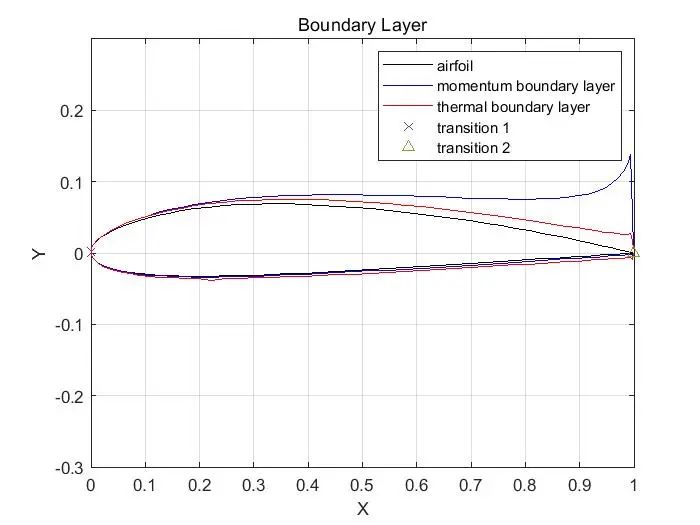

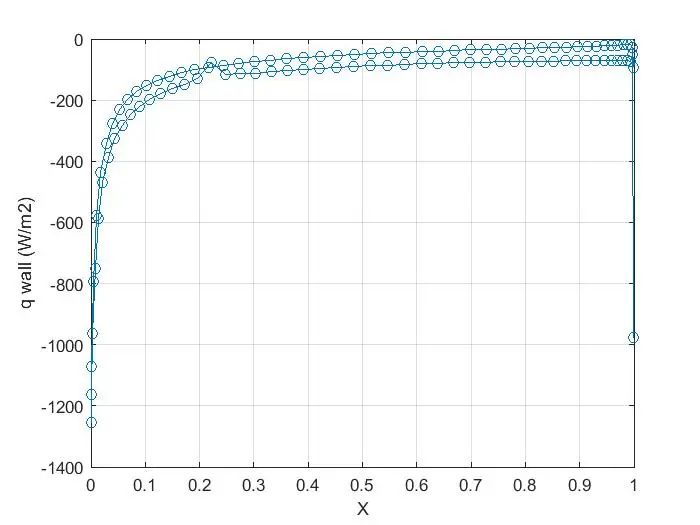

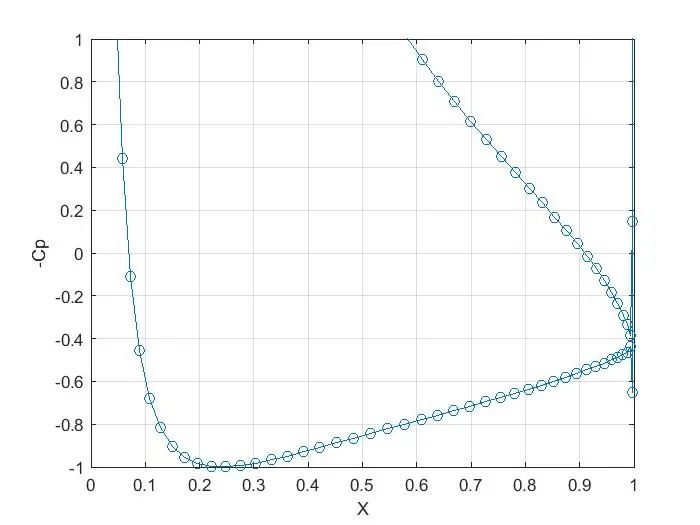

⛳️ 运行结果

📣 部分代码

🔗 参考文献
