一、内存条：结构与功能

本部分扩展内存条的定义、组成和核心功能，强调其在计算机系统中的临时数据存储作用。

• 定义与组成：内存条是由多个DRAM芯片（动态随机存取存储器）集成在PCB电路板上的模块，通过金手指（金属触点）与主板连接，用于扩展内存容量。典型结构包括：

  • DRAM芯片：每个芯片包含数亿个存储单元（1T1C结构），每个单元存储1位二进制数据（0/1）。以DDR5为例，单芯片容量可达16GB，由8组×4库×65536行×8192列构成。这种高密度设计得益于硅通孔（TSV）技术的进步，例如三星DDR5芯片采用8层堆叠技术，使容量翻倍 。芯片内部采用阵列结构，包括字线（word-lines）和位线（bit-lines），优化数据存取 。

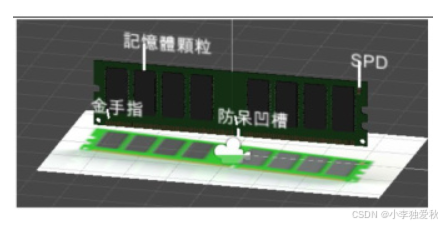

  • 电路板（PCB） ：提供芯片间的电气连接，传输数据、电源和时钟信号。PCB上还包括缓冲器（Buffer）和SPD（Serial Presence Detect）芯片，后者存储内存条的规格参数（如时序信息），确保与主板兼容。例如，内存模块可能包含多个数据片（data slice），每个片由多个内存设备通过缓冲器连接，形成矩阵拓扑，提升数据传输效率 。金手指是PCB上的关键接口，易受氧化影响，导致接触不良；防腐蚀方法如使用防护罩可减缓氧化 。实际结构中，内存条还包括防保凹槽（防呆设计），确保正确插入 。



• 核心功能：CPU通过内存条快速存取临时数据，实现“硬盘数据→内存条→CPU处理”流程，显著提升运算效率（相比硬盘速度提升百倍）。数据按字节存储，每个单元有唯一地址，CPU通过地址总线定位数据。这依赖于内存层次结构，其中内存条作为DRAM层，与缓存和磁盘协同工作；优化后能减少延迟，提升整机性能。例如，DRAM系统通过内存控制器管理数据传输，控制器与多个插槽连接，实现高效资源分配 。DDR5内存进一步优化了速率和功耗，支持高达6400Mbps的传输速率，适用于大数据和AI领域 。模拟工具如DRAMSim2可验证内存系统时序，确保准确性和可靠性 。

二、内存插槽：类型与通道设计

本部分扩展内存插槽的物理结构、类型及通道技术，强调其在数据带宽优化中的作用。

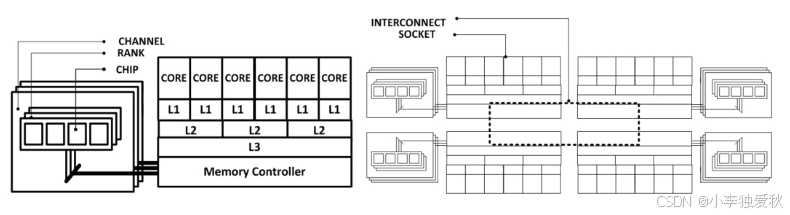

• 物理结构：插槽是主板上安装内存条的长型接口，通过金手指触点连接。现代主板普遍采用DIMM（双列直插）插槽，淘汰早期SIMM（单列直插）设计。DIMM插槽支持双面内存模块，增加接触点密度。防呆设计通过插槽与内存条的缺口匹配（如防保凹槽），防止误插；如果未对齐，可能导致插入失败 。插槽触点易受氧化或腐蚀，影响电气连接；防护罩可减缓此问题，提升稳定性 。在主板布局中，插槽通常靠近CPU，以减少信号延迟；例如，四路主板平台中，插槽通过内存总线与控制器连接，支持多个通道 。

• 通道技术：双通道/多通道设计允许CPU通过并行总线同时读写数据，带宽翻倍。例如，双通道需将两条内存插入指定插槽（如2/4槽或1/3槽）。布线优先级采用菊花链走线，优先使用2/4槽以确保布线等长，信号延迟最小化。

  • DDR5示例：4个插槽分为两组通道（Channel A/B），每组含32位数据线+21根控制线，独立传输数据。这提高了吞吐量，但设计挑战大；DDR5通道需支持3200MT/s以上速率，多插槽设置可能引入信号干扰，需优化控制器拓扑 。实际应用中，通道组织是层次化的：每个插座支持2-4个通道，每个通道含1-4个插槽，容纳DIMM模块，最高密度达4GB 。DDR5的通道优化使传输速率比DDR4提升50%，功耗降低，但需严格兼容性测试 。

三、关键技术：扩展与性能优化

本部分扩展内存容量扩展原理和性能优化方法，解决瓶颈问题。

• 容量扩展原理：通过位扩展和字扩展实现内存容量升级。

  • 位扩展：例如，2片1K×4位芯片组合成1K×8位存储器，增加数据宽度。这依赖于内存模块设计，其中多个芯片通过缓冲器互联；缓冲器接口可扩展点对点链接，提升模块密度 。
  • 字扩展：例如，4片16K×8位芯片组合成64K×8位存储器，增加地址空间。DDR5技术通过高密度芯片（如16Gb单芯片）支持更大容量，使用TSV堆叠技术实现多层集成 。SPD芯片存储扩展参数，确保系统识别新配置 。

• 性能瓶颈与优化：内存带宽是常见瓶颈，优化方法包括：

  • 双通道必要性：单通道如单车道马路，带宽有限；双通道带宽翻倍（类比双车道），提升数据传输效率。DDR5的通道设计优化了速率和延迟，支持高达6400Mbps，但需控制器和布线配合 。
  • 不对称双通道警告：例如，16GB+32GB组合仅前16GB为双通道，剩余16GB为单通道（木桶效应），导致性能不均。这源于通道分配规则：内存必须成对且容量匹配；否则，CPU无法充分利用并行总线。实际测试显示，不对称配置可降低系统性能达30% 。优化建议包括使用同代同频内存，并优先高密度芯片以平衡负载 。

四、安装规范与故障处理

本部分扩展内存安装步骤、顺序及常见问题排查，强调实践中的注意事项。

• 正确安装步骤：遵循标准流程以避免物理损坏。

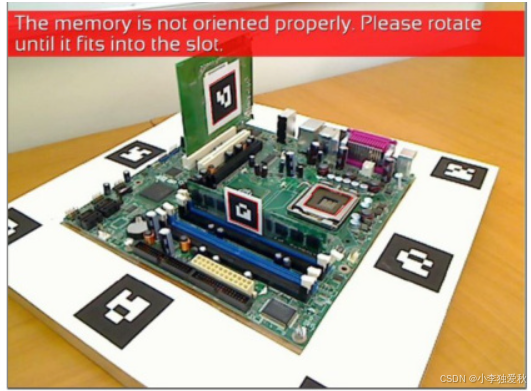

  • 步骤：打开插槽卡扣→对齐防呆缺口（确保金手指与触点匹配）→垂直插入→按压卡紧。未对齐可能导致内存条倾斜或接触不良；AR技术可辅助演示正确姿势，帮助用户理解对齐过程 。



  • 插槽顺序：双通道必须成对使用（1/3或2/4槽），优先选择2/4槽，因其布线等长，信号延迟最小。主板设计通常标注优先级，忽略此规则可能导致通道失效 。

• 常见问题排查：故障多源于接触或兼容性问题。

  • 插槽失效：检查插槽氧化、主板损坏或CPU触点故障。常见症状包括启动时“嘀嘀”警报声，原因可能是金手指氧化或簧片接触不良；防护罩可防腐蚀，但长期使用需清洁触点 。
  • 兼容性：不同代数（如DDR4/DDR5）插槽物理不兼容（缺口位置不同）；同代内存需频率一致，否则系统降频运行。DDR5模块需专门验证，如SK海力士通过样品测试确保兼容性 。故障排查建议：先检查内存条尺寸和镀金质量，避免因薄尺寸导致缝隙；再测试其他插槽或更换模块 。

五、总结

        内存条与插槽协同实现计算机高速数据中转，作为DRAM层在内存层次中关键作用（与缓存、磁盘协同）。技术演进如DDR5优化了双通道设计、速率（达6400Mbps）和功耗（比DDR4降低），支持AI和大数据应用，但引入新挑战如信号完整性 。装机时需严格遵循插槽优先级规则（如优先2/4槽），并关注代际兼容性（DDR5不向后兼容DDR4）。未来方向包括Processing-In-Memory技术，整合计算与存储，进一步提升效率 。总之，正确安装和维护可减少故障率，确保系统稳定；忽视规范可能导致性能下降或氧化相关故障 。
