一、课堂目标

• 了解四脚轻触按键的原理
• 掌握gpiozero.Button的使用

二、轻触按键和轻触开关的区别

• 轻触开关是按一下接通电路，手松开后电路依然接通，再按一次电路断开；
• 轻触按键是按下去接通电路，手松开电路就断开。

三、四脚轻触按键原理

先来看下两脚按键的电路图：两脚轻触按键的连通原理比较简单：按键按下，内部线路接通；按键松开，内部线路断开。

再来看下四脚轻触按键的电路图：

四脚轻触按键的连通原理复杂点：按键松开时，引脚1和引脚2是连通的，引脚3和引脚4是连通的，但是引脚1/2和引脚3/4是断开的；按键按下时，引脚1、2、3、4都连通了。

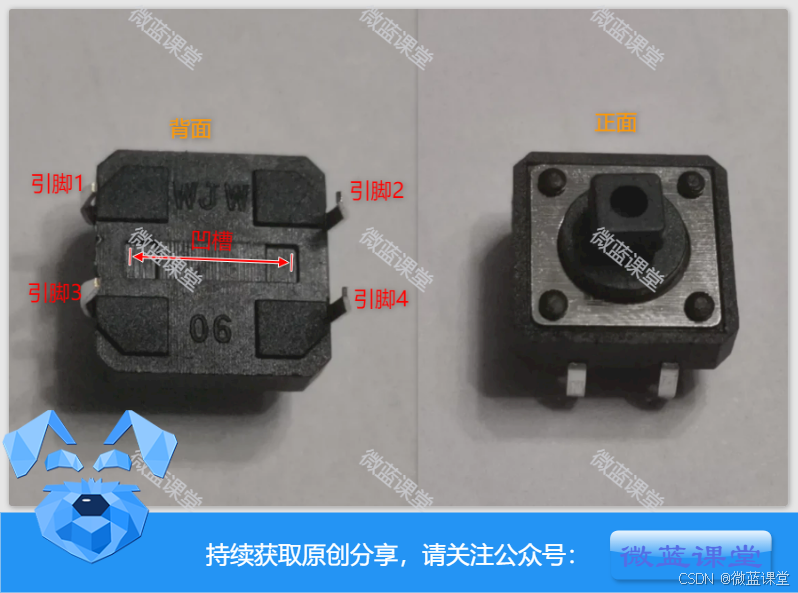

最后我们认识下四脚轻触按键实物：四脚按键背面有个凹槽，凹槽两边在按键按下前是断开的，按下按键凹槽两边的引脚才会接通。

注意：

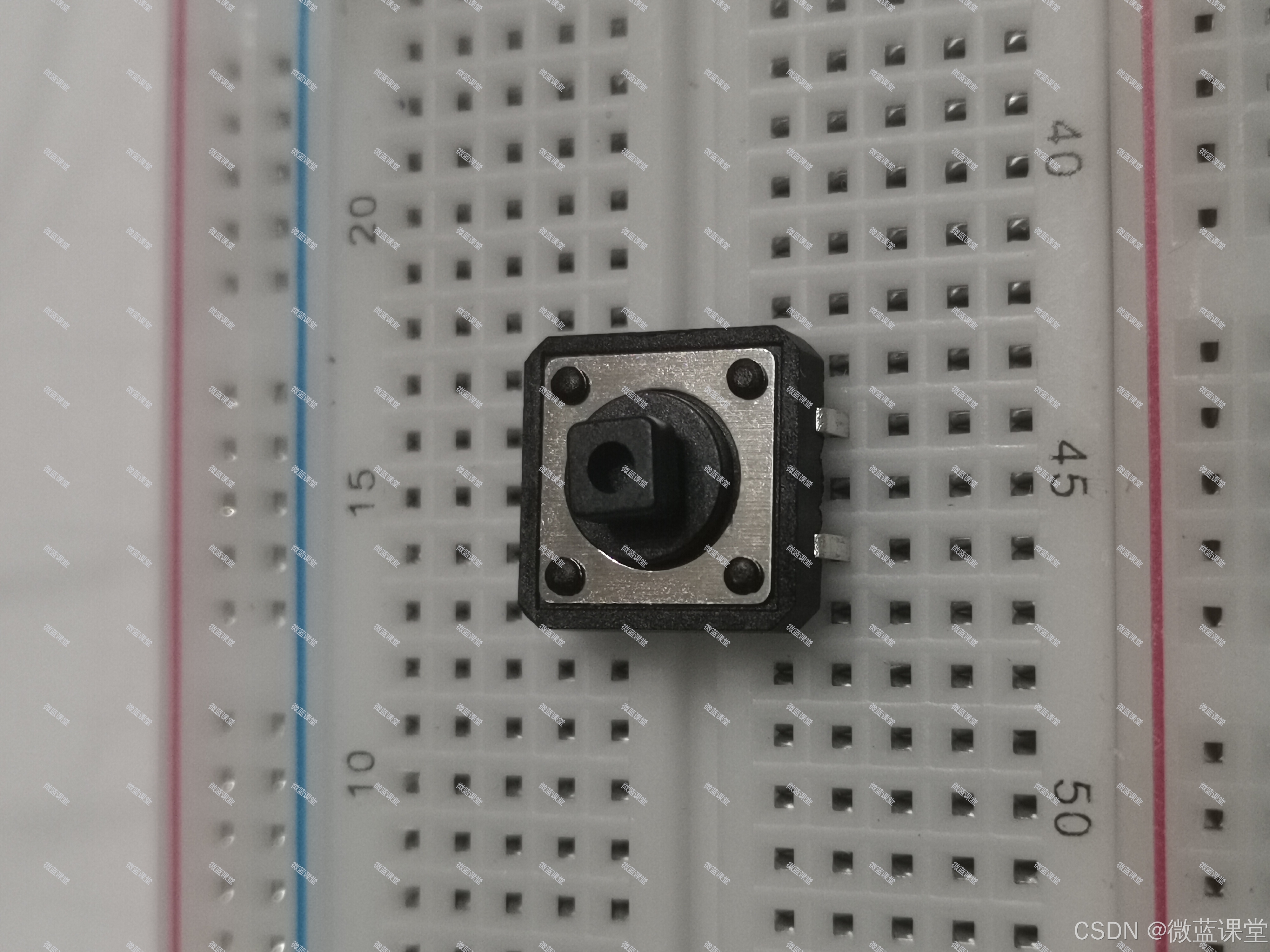

• 四脚按键插入面包时需要注意方向，下图中这种插法，无论按键是否按下，四个角都是连通的。

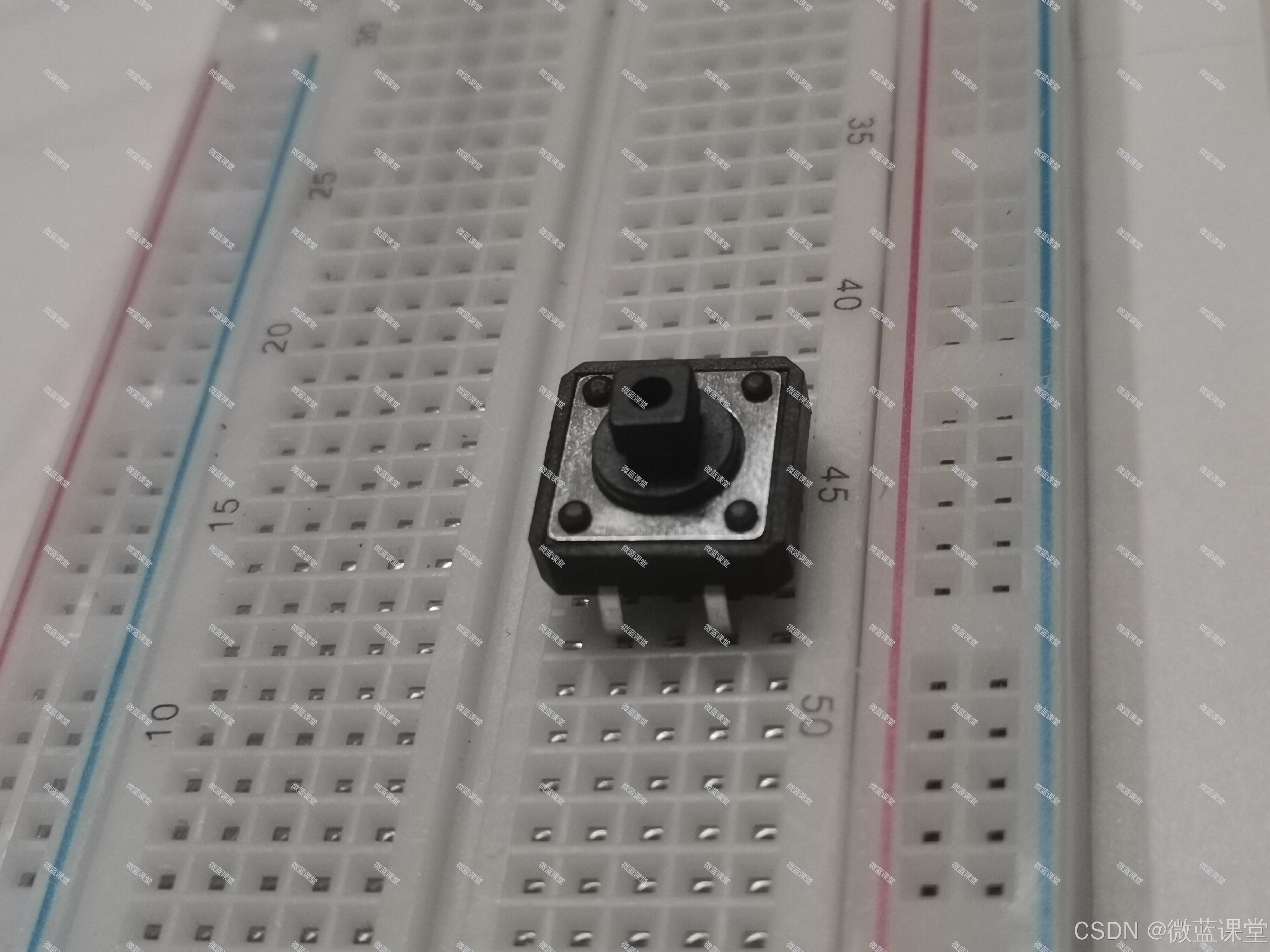

• 旋转下，这么插发现一个区域放不下，很尴尬：

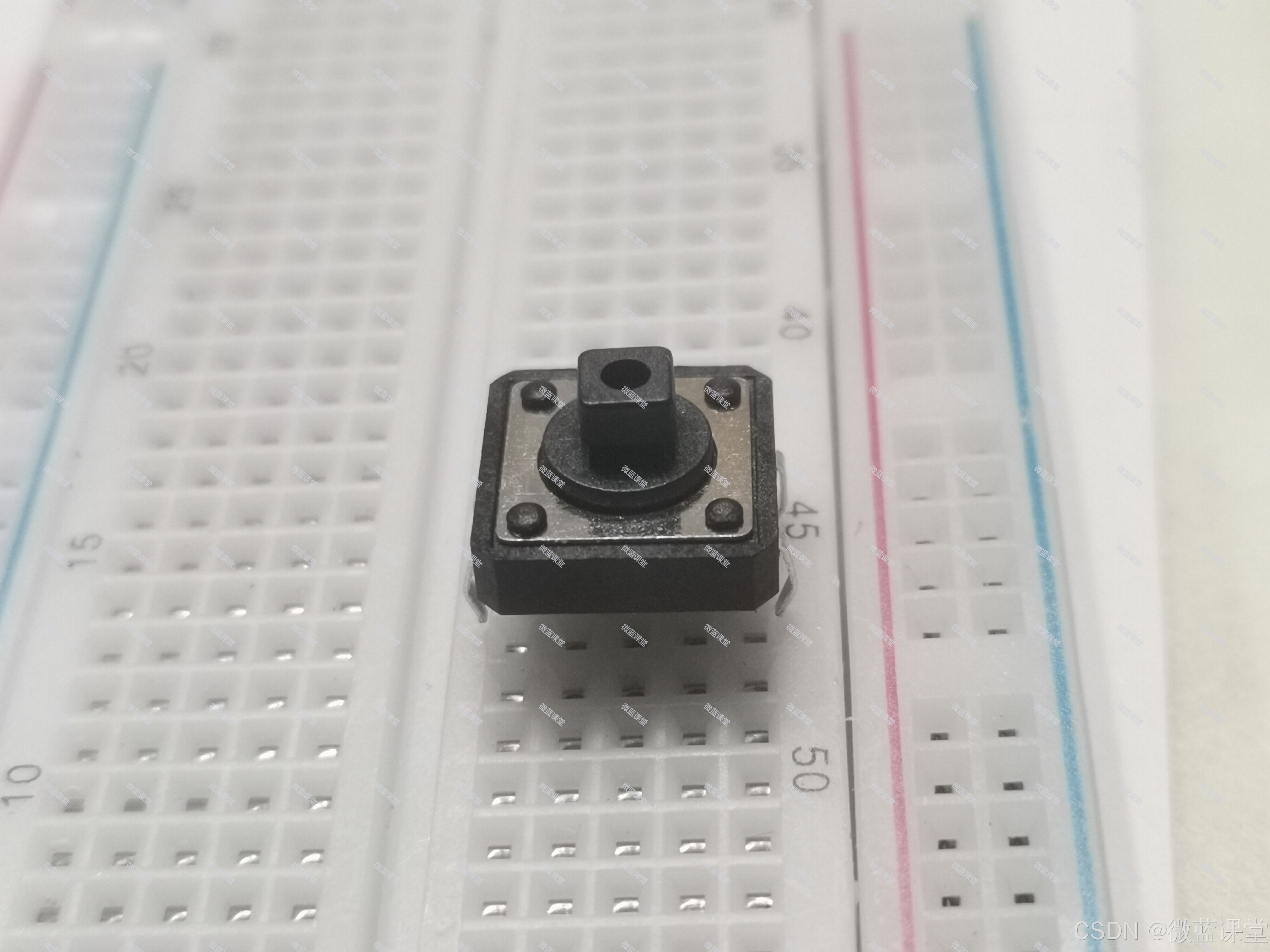

• 正确插法：

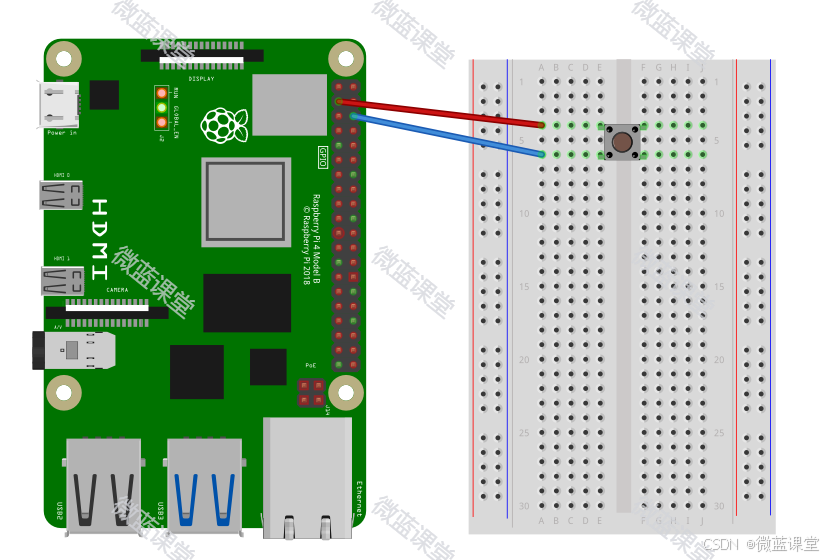

四、接线图

五、gpiozero.Button的使用

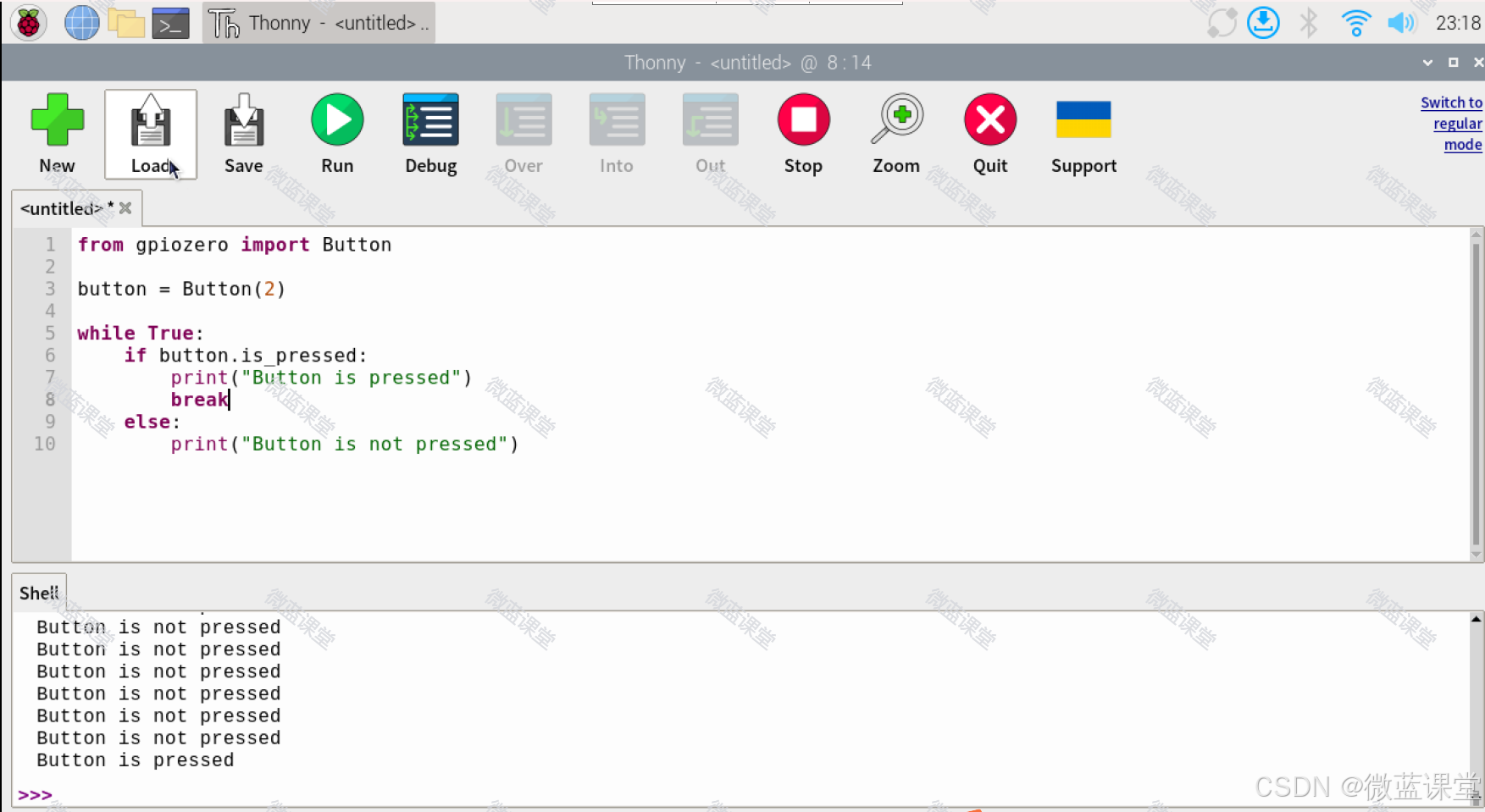

5.1 判断按键是否按下

from gpiozero import Button

button = Button(2)

while True:
    if button.is_pressed:
        print("Button is pressed")
        break
    else:
        print("Button is not pressed")

程序解释：循环检测按钮是否按下，如果按钮按下，输出信息后终止循环。

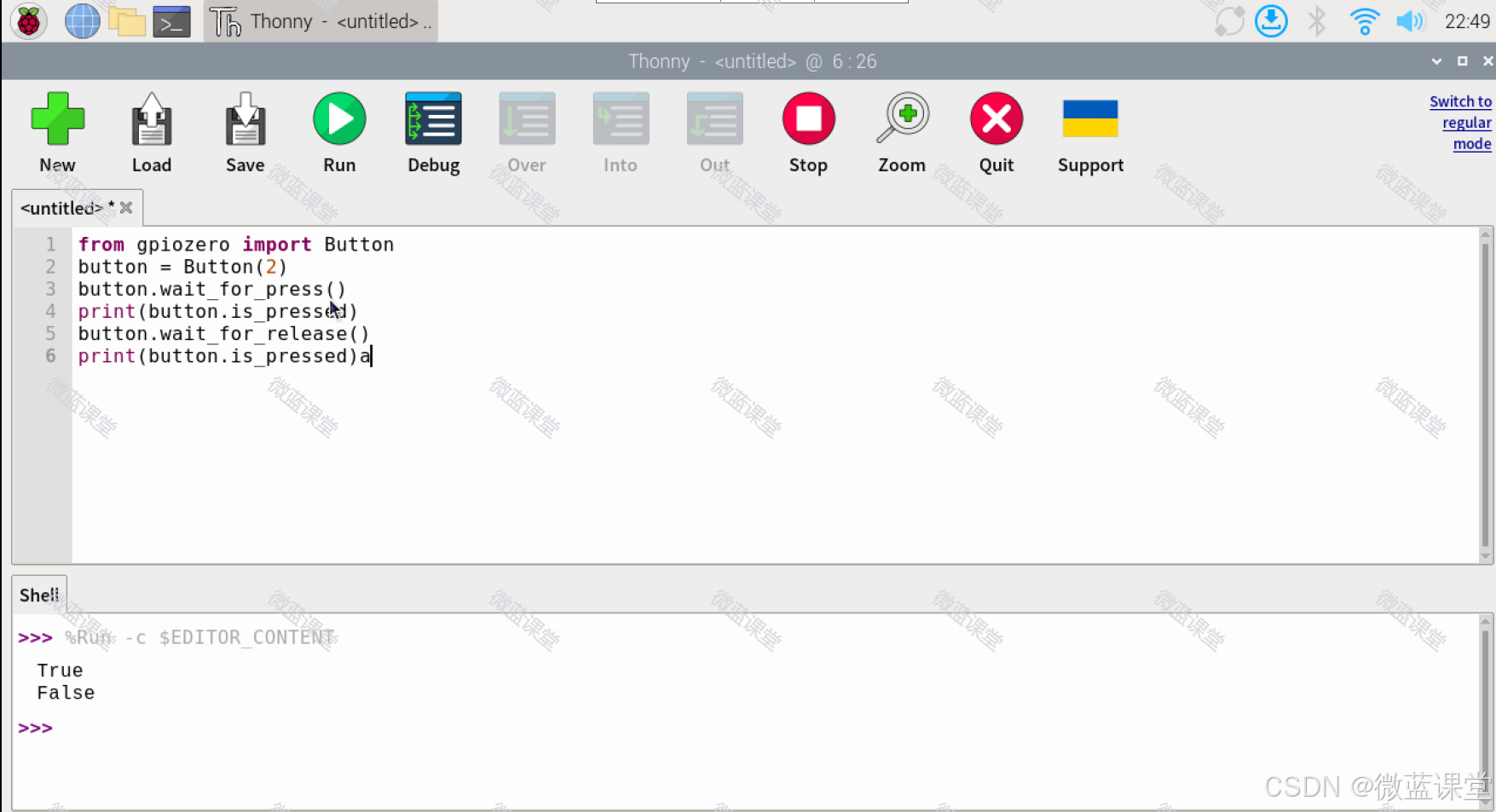

5.2 等待按键按下或松开

from gpiozero import Button
button = Button(2)
button.wait_for_press()
print(button.is_pressed)
button.wait_for_release()
print(button.is_pressed)

程序解释：等待按钮是否按下，这时程序不会往下执行，直到有按钮按下，再执行下一行代码；等待按钮是否松开，松开后打印信息。

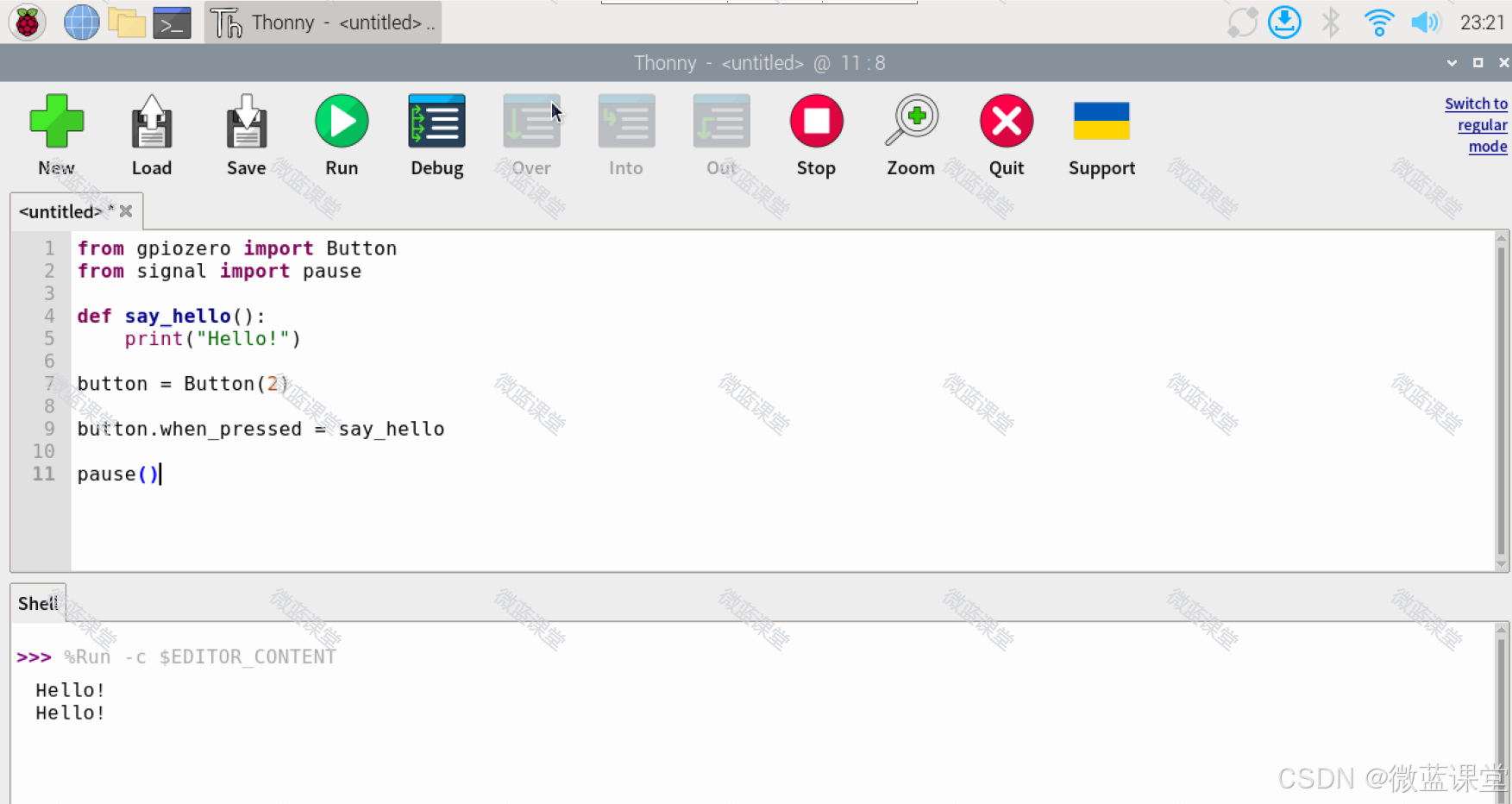

5.3 按键按下回调

from gpiozero import Button
from signal import pause

def say_hello():
    print("Hello!")

button = Button(2)
button.when_pressed = say_hello
pause()

程序解释：设置按钮的回调事件后，如果按钮按下，程序会执行回调函数：输出Hello信息。Python 脚本结束时会终止进程，GPIO 可能会被重置，使用signal.pause() 会使脚本继续运行。

5.4 按键松开时回调

from gpiozero import Button
from signal import pause

def say_hello():
    print("Hello!")

def say_goodbye():
    print("Goodbye!")

button = Button(2)

button.when_pressed = say_hello
button.when_released = say_goodbye

pause()

程序解释：按钮松开同样可以设置事件，下面程序当按钮按下后输出Hello，当按钮释放后输出Goodbye。

---
