目标

在本教程中，您将学习：

梯度结构张量是什么
如何通过梯度结构张量估计各向异性图像的方向和相干性
如何通过梯度结构张量分割具有单个局部方向的各向异性图像

理论

注意

该解释基于书籍[134]，[27]和[281]。[306]中给出了梯度结构张量的良好物理解释。另外，您可以参考维基百科页面结构张量。

此页面上的各向异性图像是真实世界的图像。

什么是梯度结构张量？

在数学中，梯度结构张量（也称为二矩矩阵、二阶矩张量、惯性张量等）是由函数梯度导出的矩阵。它总结了点的指定邻域中梯度的主要方向，以及这些方向的连贯程度（相干性）。梯度结构张量广泛应用于图像处理和计算机视觉，用于2D/3D图像分割、运动检测、自适应滤波、局部图像特征检测等。

各向异性图像的重要特征包括局部各向异性的方向和相干性。在本文中，我们将展示如何估计方向和相干性，以及如何通过梯度结构张量分割具有单个局部方向的各向异性图像。

图像的梯度结构张量是一个 2x2 对称矩阵。梯度结构张量的特征向量表示局部取向，而特征值则表示相干性（各向异性的度量）。

图像 (Z)的梯度结构张量 (J)可以写成：

其中张量的分量m[] 是数学期望的符号（我们可以将此操作视为窗口 w 中的平均值）Zx和 Zy 是图像 Z 相对于x 和y 的偏导数。

张量的特征值可以在以下公式中找到：

其中 $\lambda$ 1 最大特征值， $\lambda$ 2 - 最小特征值。

如何通过梯度结构张量估计各向异性图像的方向和相干性？

各向异性图像的方向：

一致性：

相干性范围从 0 到 1。对于理想的局部方向 $\lambda$ 2= 0， $\lambda$ 1 > 0）它是 1，对于各向同性灰度值结构（ $\lambda$ 1= $\lambda$ 2> 0）它是零。

C++源代码

您可以在 OpenCV 源代码库中找到源代码。samples/cpp/tutorial_code/ImgProc/anisotropic_image_segmentation/anisotropic_image_segmentation.cpp

#include <iostream>
#include "opencv2/highgui.hpp"
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"

using namespace cv;
using namespace std;

void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w);

int main()
{
 int W = 52; // window size is WxW
 double C_Thr = 0.43; // threshold for coherency
 int LowThr = 35; // threshold1 for orientation, it ranges from 0 to 180
 int HighThr = 57; // threshold2 for orientation, it ranges from 0 to 180

 samples::addSamplesDataSearchSubDirectory("doc/tutorials/imgproc/anisotropic_image_segmentation/images");
 Mat imgIn = imread(samples::findFile("gst_input.jpg"), IMREAD_GRAYSCALE);
 if (imgIn.empty()) //check whether the image is loaded or not
 {
 cout << "ERROR : Image cannot be loaded..!!" << endl;
 return -1;
 }

 Mat imgCoherency, imgOrientation;
 calcGST(imgIn, imgCoherency, imgOrientation, W);

 Mat imgCoherencyBin;
 imgCoherencyBin = imgCoherency > C_Thr;
 Mat imgOrientationBin;
 inRange(imgOrientation, Scalar(LowThr), Scalar(HighThr), imgOrientationBin);

 Mat imgBin;
 imgBin = imgCoherencyBin & imgOrientationBin;

 normalize(imgCoherency, imgCoherency, 0, 255, NORM_MINMAX, CV_8U);
 normalize(imgOrientation, imgOrientation, 0, 255, NORM_MINMAX, CV_8U);

 imshow("Original", imgIn);
 imshow("Result", 0.5 * (imgIn + imgBin));
 imshow("Coherency", imgCoherency);
 imshow("Orientation", imgOrientation);
 imwrite("result.jpg", 0.5*(imgIn + imgBin));
 imwrite("Coherency.jpg", imgCoherency);
 imwrite("Orientation.jpg", imgOrientation);
 waitKey(0);
 return 0;
}
void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w)
{
 Mat img;
 inputImg.convertTo(img, CV_32F);

 // GST components calculation (start)
 // J = (J11 J12; J12 J22) - GST
 Mat imgDiffX, imgDiffY, imgDiffXY;
 Sobel(img, imgDiffX, CV_32F, 1, 0, 3);
 Sobel(img, imgDiffY, CV_32F, 0, 1, 3);
 multiply(imgDiffX, imgDiffY, imgDiffXY);

 Mat imgDiffXX, imgDiffYY;
 multiply(imgDiffX, imgDiffX, imgDiffXX);
 multiply(imgDiffY, imgDiffY, imgDiffYY);

 Mat J11, J22, J12; // J11, J22 and J12 are GST components
 boxFilter(imgDiffXX, J11, CV_32F, Size(w, w));
 boxFilter(imgDiffYY, J22, CV_32F, Size(w, w));
 boxFilter(imgDiffXY, J12, CV_32F, Size(w, w));
 // GST components calculation (stop)

 // eigenvalue calculation (start)
 // lambda1 = 0.5*(J11 + J22 + sqrt((J11-J22)^2 + 4*J12^2))
 // lambda2 = 0.5*(J11 + J22 - sqrt((J11-J22)^2 + 4*J12^2))
 Mat tmp1, tmp2, tmp3, tmp4;
 tmp1 = J11 + J22;
 tmp2 = J11 - J22;
 multiply(tmp2, tmp2, tmp2);
 multiply(J12, J12, tmp3);
 sqrt(tmp2 + 4.0 * tmp3, tmp4);

 Mat lambda1, lambda2;
 lambda1 = tmp1 + tmp4;
 lambda1 = 0.5*lambda1; // biggest eigenvalue
 lambda2 = tmp1 - tmp4;
 lambda2 = 0.5*lambda2; // smallest eigenvalue
 // eigenvalue calculation (stop)

 // Coherency calculation (start)
 // Coherency = (lambda1 - lambda2)/(lambda1 + lambda2)) - measure of anisotropism
 // Coherency is anisotropy degree (consistency of local orientation)
 divide(lambda1 - lambda2, lambda1 + lambda2, imgCoherencyOut);
 // Coherency calculation (stop)

 // orientation angle calculation (start)
 // tan(2*Alpha) = 2*J12/(J22 - J11)
 // Alpha = 0.5 atan2(2*J12/(J22 - J11))
 phase(J22 - J11, 2.0*J12, imgOrientationOut, true);
 imgOrientationOut = 0.5*imgOrientationOut;
 // orientation angle calculation (stop)
}

解释

各向异性图像分割算法由梯度结构张量计算、方向计算、相干性计算以及方向和相干性阈值组成：

Mat imgCoherency, imgOrientation;
 calcGST(imgIn, imgCoherency, imgOrientation, W);

 Mat imgCoherencyBin;
 imgCoherencyBin = imgCoherency > C_Thr;
 Mat imgOrientationBin;
 inRange(imgOrientation, Scalar(LowThr), Scalar(HighThr), imgOrientationBin);

 Mat imgBin;
 imgBin = imgCoherencyBin & imgOrientationBin;

函数 calcGST()使用梯度结构张量计算方向和相干性。输入参数 w 定义窗口大小：

void calcGST(const Mat& inputImg, Mat& imgCoherencyOut, Mat& imgOrientationOut, int w)
{
 Mat img;
 inputImg.convertTo(img, CV_32F);

 // GST components calculation (start)
 // J = (J11 J12; J12 J22) - GST
 Mat imgDiffX, imgDiffY, imgDiffXY;
 Sobel(img, imgDiffX, CV_32F, 1, 0, 3);
 Sobel(img, imgDiffY, CV_32F, 0, 1, 3);
 multiply(imgDiffX, imgDiffY, imgDiffXY);

 Mat imgDiffXX, imgDiffYY;
 multiply(imgDiffX, imgDiffX, imgDiffXX);
 multiply(imgDiffY, imgDiffY, imgDiffYY);

 Mat J11, J22, J12; // J11, J22 and J12 are GST components
 boxFilter(imgDiffXX, J11, CV_32F, Size(w, w));
 boxFilter(imgDiffYY, J22, CV_32F, Size(w, w));
 boxFilter(imgDiffXY, J12, CV_32F, Size(w, w));
 // GST components calculation (stop)

 // eigenvalue calculation (start)
 // lambda1 = 0.5*(J11 + J22 + sqrt((J11-J22)^2 + 4*J12^2))
 // lambda2 = 0.5*(J11 + J22 - sqrt((J11-J22)^2 + 4*J12^2))
 Mat tmp1, tmp2, tmp3, tmp4;
 tmp1 = J11 + J22;
 tmp2 = J11 - J22;
 multiply(tmp2, tmp2, tmp2);
 multiply(J12, J12, tmp3);
 sqrt(tmp2 + 4.0 * tmp3, tmp4);

 Mat lambda1, lambda2;
 lambda1 = tmp1 + tmp4;
 lambda1 = 0.5*lambda1; // biggest eigenvalue
 lambda2 = tmp1 - tmp4;
 lambda2 = 0.5*lambda2; // smallest eigenvalue
 // eigenvalue calculation (stop)

 // Coherency calculation (start)
 // Coherency = (lambda1 - lambda2)/(lambda1 + lambda2)) - measure of anisotropism
 // Coherency is anisotropy degree (consistency of local orientation)
 divide(lambda1 - lambda2, lambda1 + lambda2, imgCoherencyOut);
 // Coherency calculation (stop)

 // orientation angle calculation (start)
 // tan(2*Alpha) = 2*J12/(J22 - J11)
 // Alpha = 0.5 atan2(2*J12/(J22 - J11))
 phase(J22 - J11, 2.0*J12, imgOrientationOut, true);
 imgOrientationOut = 0.5*imgOrientationOut;
 // orientation angle calculation (stop)
}

以下代码将阈值 LowThr 和 HighThr 应用于图像方向，并将阈值C_Thr应用于由上一个函数计算的图像相干性。LowThr 和 HighThr 定义方向范围：

 Mat imgCoherencyBin;
 imgCoherencyBin = imgCoherency > C_Thr;
 Mat imgOrientationBin;
 inRange(imgOrientation, Scalar(LowThr), Scalar(HighThr), imgOrientationBin);

最后，我们结合阈值结果：

 Mat imgBin;
 imgBin = imgCoherencyBin & imgOrientationBin;

Result

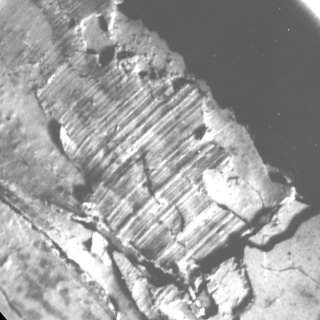

下面您可以看到单向异性的真实各向异性图像：

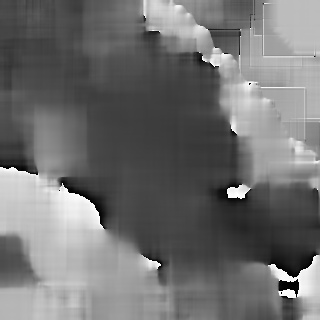

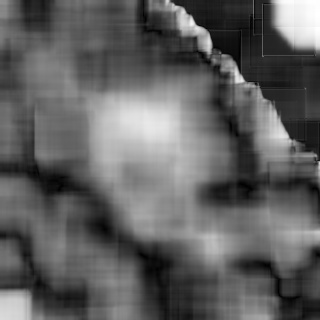

下面您可以看到各向异性图像的方向和相干性：

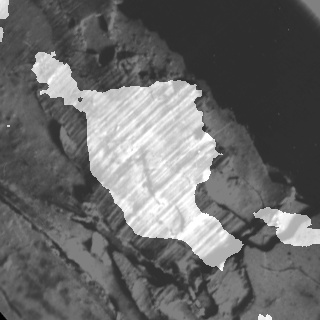

下面您可以看到细分结果：

计算结果时，w = 52，C_Thr = 0.43，LowThr = 35，HighThr = 57。我们可以看到，该算法只选择了具有一个方向的区域。

引用

结构张量 - 维基百科上的结构张量描述

参考文献：

1、《Anisotropic image segmentation by a gradient structure tensor》---Karpushin Vladislav
