一、Q-learning算法

Q-learning算法是强化学习算法中的一种，该算法主要包含：Agent、状态、动作、环境、回报和惩罚。Q-learning算法通过机器人与环境不断地交换信息，来实现自我学习。Q-learning算法中的Q表是机器人与环境交互后的结果，因此在Q-learning算法中更新Q表就是机器人与环境的交互过程。机器人在当前状态s(t)下，选择动作a,通过环境的作用，形成新的状态s(t+1),并产生回报或惩罚r(t+1),通过式(1)更新Q表后，若Q(s,a)值变小，则表明机器人处于当前位置时选择该动作不是最优的，当下次机器人再次处于该位置或状态时，机器人能够避免再次选择该动作action. 重复相同的步骤，机器人与环境之间不停地交互，就会获得到大量的数据，直至Q表收敛。QL算法使用得到的数据去修正自己的动作策略，然后继续同环境进行交互，进而获得新的数据并且使用该数据再次改良它的策略，在多次迭代后，Agent最终会获得最优动作。在一个时间步结束后，根据上个时间步的信息和产生的新信息更新Q表格，Q(s,a)更新方式如式(1)：

式中：st为当前状态；r(t+1)为状态st的及时回报；a为状态st的动作空间；α为学习速率，α∈[0,1];γ为折扣速率，γ∈[0,1]。当α=0时，表明机器人只向过去状态学习，当α=1时，表明机器人只能学习接收到的信息。当γ=1时，机器人可以学习未来所有的奖励，当γ=0时，机器人只能接受当前的及时回报。

每个状态的最优动作通过式(2)产生：

Q-learning算法的搜索方向为上下左右四个方向，如下图所示：

Q-learning算法基本原理参考文献：

[1]王付宇,张康,谢昊轩等.基于改进Q-learning算法的移动机器人路径优化[J].系统工程,2022,40(04):100-109.

二、部分代码

close all
clear
clc
global maze2D;
global tempMaze2D;
NUM_ITERATIONS =500; % 最大训练次数（可以修改）
DISPLAY_FLAG = 0; % 是否显示（1 显示； 0 不显示）注意：设置为0运行速度更快
CurrentDirection = 4; % 当前机器人的朝向（1-4具体指向如下） 机器人只能上下左右移动，且每次只能移动一格，移动前需要判断是否转向
% 1 - means robot facing up
% 2 - means robot facing left
% 3 - means robot facing right
% 4 - means robot facing down

%% 起始点 坐标
startX=20;startY=1;
goalX=1;goalY=20;
%% 导入地图
data1=load('data.txt');
data1(find(data1==0))=50;
data1(find(data1==1))=0;
data1(startX,startY)=70;
data1(goalX,goalY)=100;
maze2D=data1;
orgMaze2D = maze2D;
tempMaze2D = orgMaze2D;
CorlorStr='gray';

三、部分结果

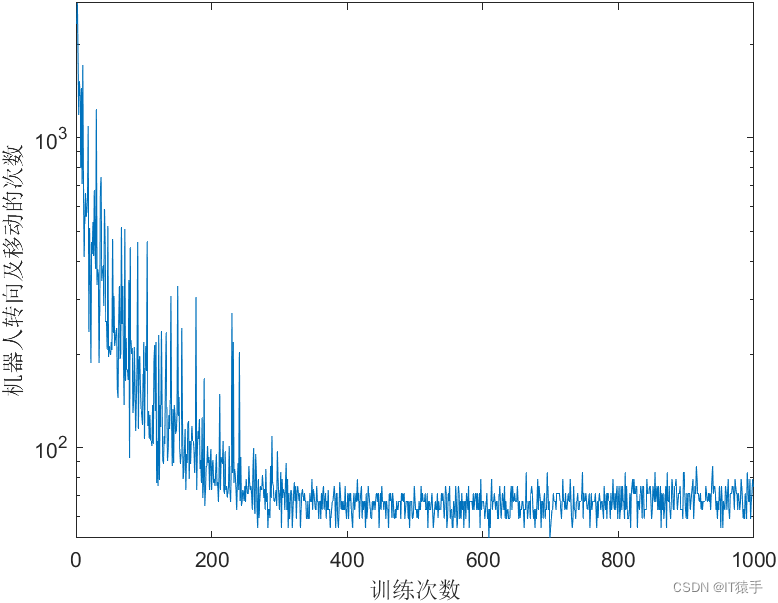

（1）第一次运行结果

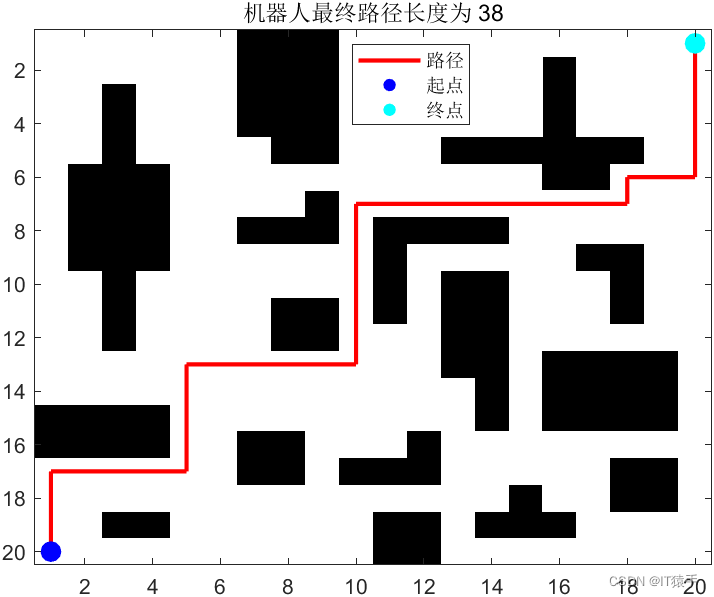

机器人最终路径:
    20     1
    19     1
    18     1
    17     1
    17     2
    17     3
    17     4
    17     5
    16     5
    15     5
    14     5
    13     5
    13     6
    13     7
    13     8
    13     9
    13    10
    12    10
    11    10
    10    10
     9    10
     8    10
     7    10
     7    11
     7    12
     7    13
     7    14
     7    15
     7    16
     7    17
     7    18
     6    18
     6    19
     6    20
     5    20
     4    20
     3    20
     2    20
     1    20

机器人最终路径长度为 38
机器人在最终路径下的转向及移动次数为 56

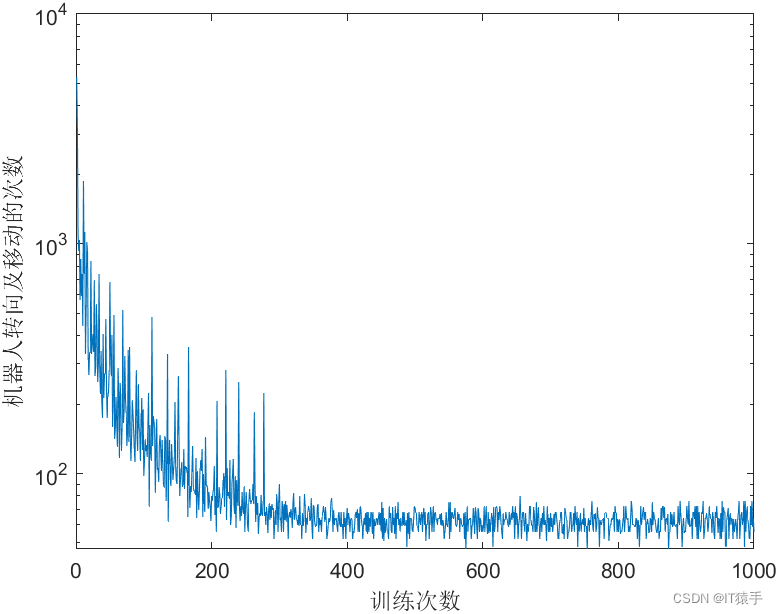

（2）第二次运行结果

机器人最终路径:
    20     1
    19     1
    19     2
    18     2
    17     2
    17     3
    17     4
    17     5
    16     5
    15     5
    15     6
    14     6
    14     7
    13     7
    13     8
    13     9
    13    10
    13    11
    12    11
    12    12
    11    12
    10    12
     9    12
     9    13
     9    14
     9    15
     8    15
     8    16
     8    17
     8    18
     8    19
     7    19
     6    19
     5    19
     4    19
     3    19
     2    19
     1    19
     1    20

机器人最终路径长度为 38
机器人在最终路径下的转向及移动次数为 75

四、完整MATLAB代码

见下方名片
