一、实验目的

1.通过总线将微程序控制器同运算器、存储器等联机，组成一台模型计算机。

2.用微程序控制器控制模型机数据通路，运行由4条机器指令组成的简单程序。

3.掌握微指令与机器指令的关系，建立整机概念。

二、实验要求

1.做好实验预习，复习微指令和机器指令的概念，读懂实验电路图，熟悉实验元器件的功能特性和使用方法。

2.对于实验任务中的问题，在实验前预先给出答案，以便与实验结果相比较。

3.在实验过程中单步运行微程序，注意理解微程序与程序的联系和区别。

4.写出实验报告。

三、实验原理

1.实验电路：

四、实验内容及步骤

1.电路图：

2.打开电源开关。

3.进行电路预设置。将DRI、DR2和AR的MR置1，将计数器的CR、ENT、ENP置1,时序发生器的Step置1(可在开电源之前设置)。微地址寄存器74LS175和指令寄存器R的MR置1。此时微地址寄存器和R已初始化为零，模型机将从控制存储器的零地址开始运行。

4.在数据开关(SW7~SWO）上设置好程序的起始地址（00000000)。

5.单击1次时序发生器的Start 按钮，思考并回答问题:此时执行的是微程序流程图中的第几条微指令?作用是什么?

答：第01号微指令。把SW的数据送给PC，使PC从00地址（八进制）开始执行。

6.再单步执行两条微指令，思考并回答问题:这两条微指令的作用是什么?

答:把PC的值送至AR，同时PC+1->PC，然后从RAM中读出内存地址00中的IN指令操作码并送至IR.

7.通过数据开关(SW7~SWO）设置操作数1的值为10100。思考并回答问题:此设置是否可以提前?如果可以最早应该在以上第几步之后?

答:可以提前，第5步之后。

8.单击 Start，执行微指令SW→R0，将操作数1保存到累加器RO中。

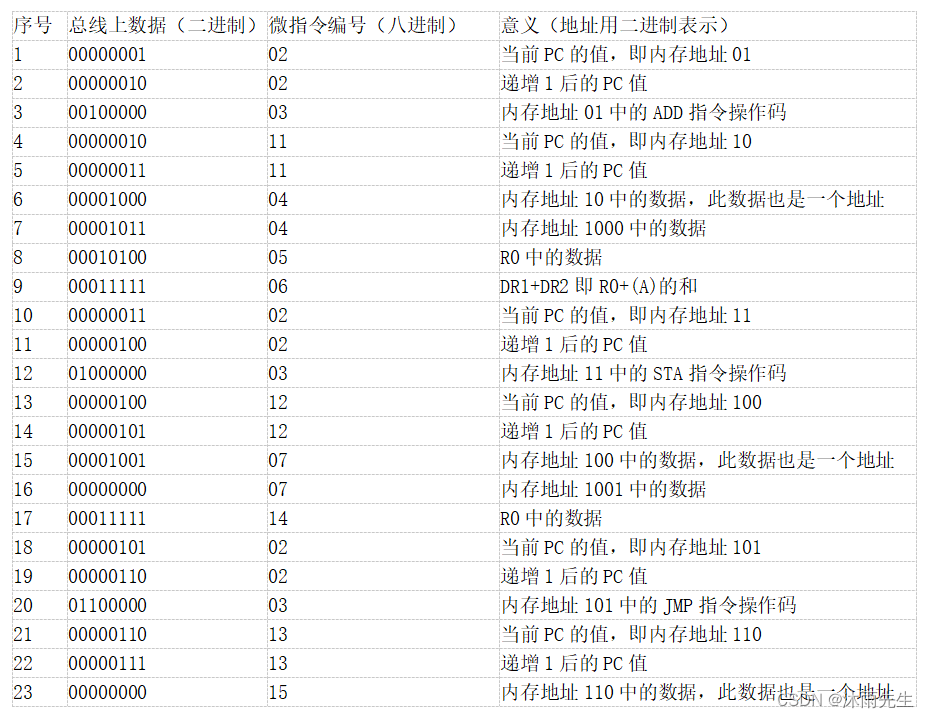

9.继续单步执行之后的微指令，直到第一轮循环结束。在此过程中注意观察总线上数据灯的显示，并说明每个显示出来的数字的意义，将表9-5补充完整。（自行附表）
