一、实验目的及原理

1.掌握算术逻辑单元的工作原理

2.熟悉简单运算器的电路组成

3.熟悉4位运算功能发生器

二、实验要求

1.做好实验预习，看懂电路图，蜀西实验中所用芯片各引脚的功能和连接方法

2.按照实验内容与步骤的要求，独立思考，认真仔细地完成实验

3.完成实验报告

三、实验原理

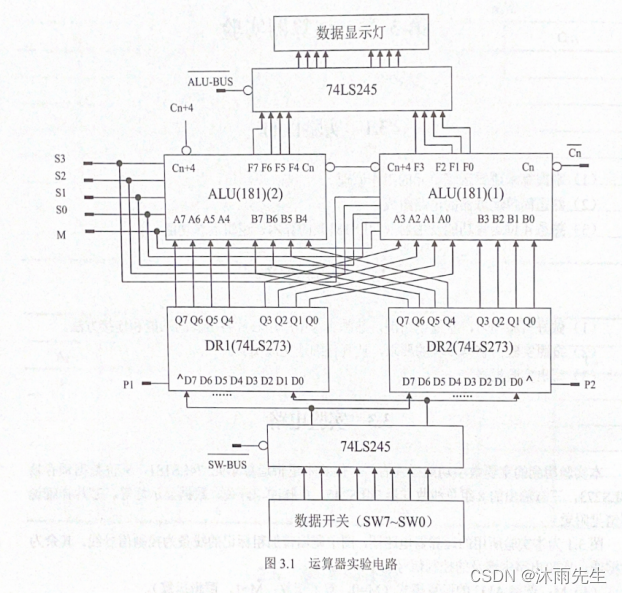

运算器的实验电路如图所示，两片4位的74LS181构成了8位字长的ALU。两片8位字长的74LS273为工作寄存器DR1和DR2，用于暂存参与运算的操作数。从参与运算的数据由数据开关通过三态门74LS245送入工作寄存器，ALU运算结果也通过74LS245发送到数据显示灯上。
参与运算的操作数由SW7~SW0共8个二进制开关来设置，当
时，数据通过74LS245输出到DR1和DR2。DR1接ALU的A输入端口，DR2接ALU的B输入端口。在P1的上升沿将数据打入DR1，在P2的上升沿将数据打入DR2。
ALU由两片74LS181构成，其中74LS181（1）做低4位算术逻辑运算，74LS181（2）做高4位算术逻辑运算。

四、实验内容及步骤

1.运行虚拟实验系统，按照上图得到实验电路。

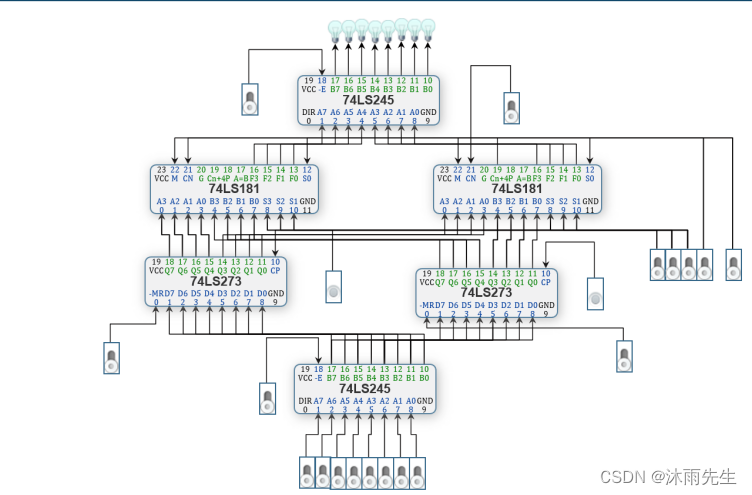

实验电路：

2.进行电路预设置，如下：

2.1 将设为高电平，关闭ALU输出端的三态门；

2.2 将两片74LS273的都设为高电平，否则74LS273会处于清零状态。

2.3 打开电源开关

2.4 设置SW7~SW0向DR1和DR2置数（数据自定）

2.5 检验存的数是否正确

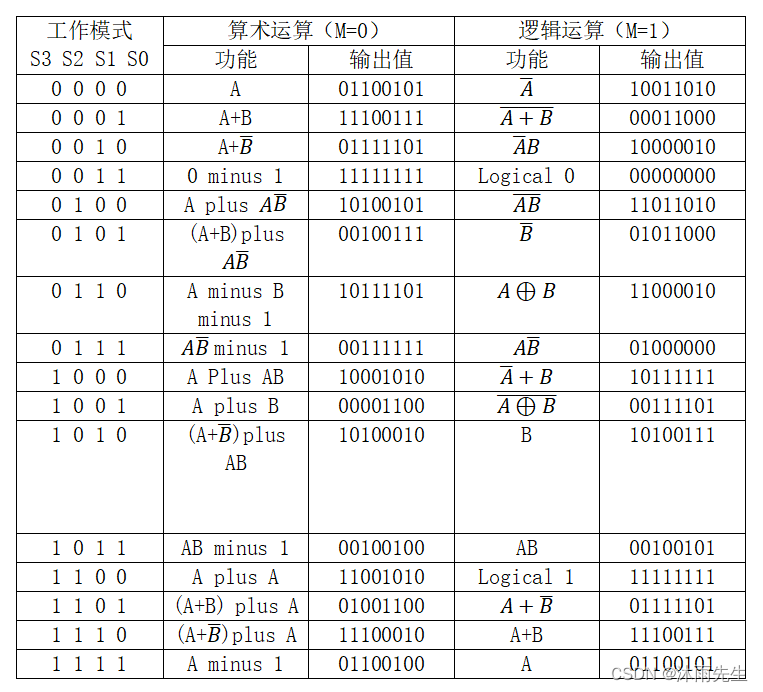

3.完成下表

当时在发出P1单脉冲信号，在P1的上升沿，数据打入寄存器DR1这块不是很明白，后来仔细阅读教材后明白了。
