目录

一、概述

小安派-Knob 是安信可开源团队设计的一款旋转编码器驱动板(简称旋钮)，集成了1.28寸圆形屏幕，排针接口，旋转编码器，RGB灯，内置音频，红外发射和红外接收，下载排针，IO排针，串口下载USB接口，并且引出了USB接口。

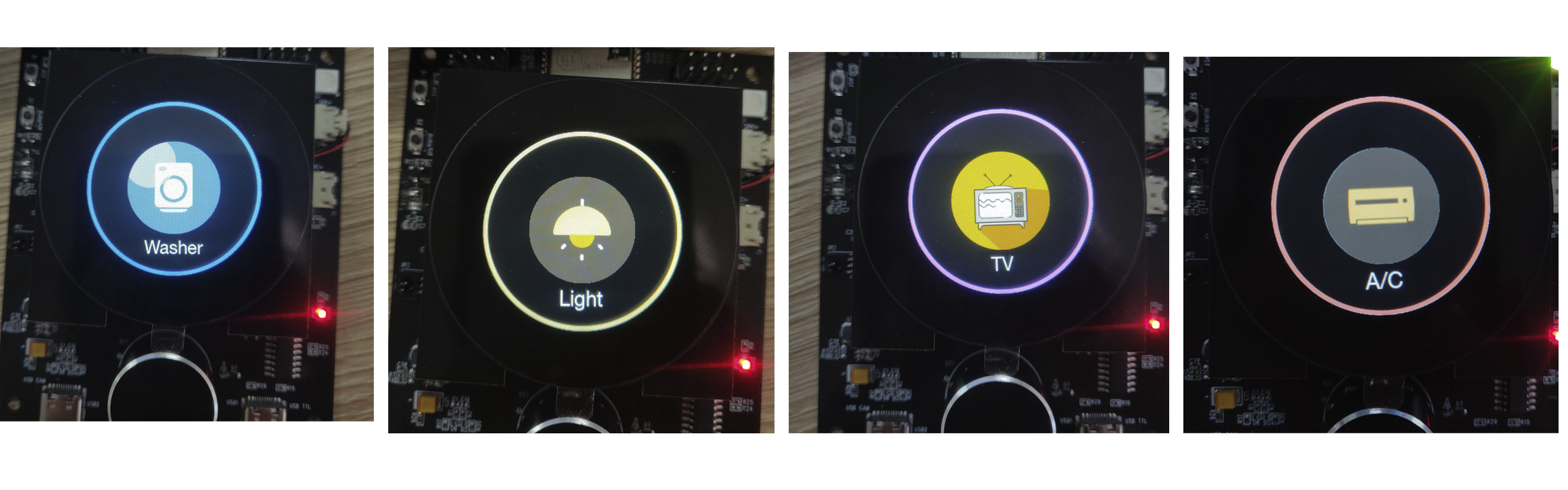

小安派-Knob出厂已烧录好固件,并且做了四个演示界面：洗衣机界面、RGB灯界面、电视控制界面、空调控制界面。

在这里插入图片描述

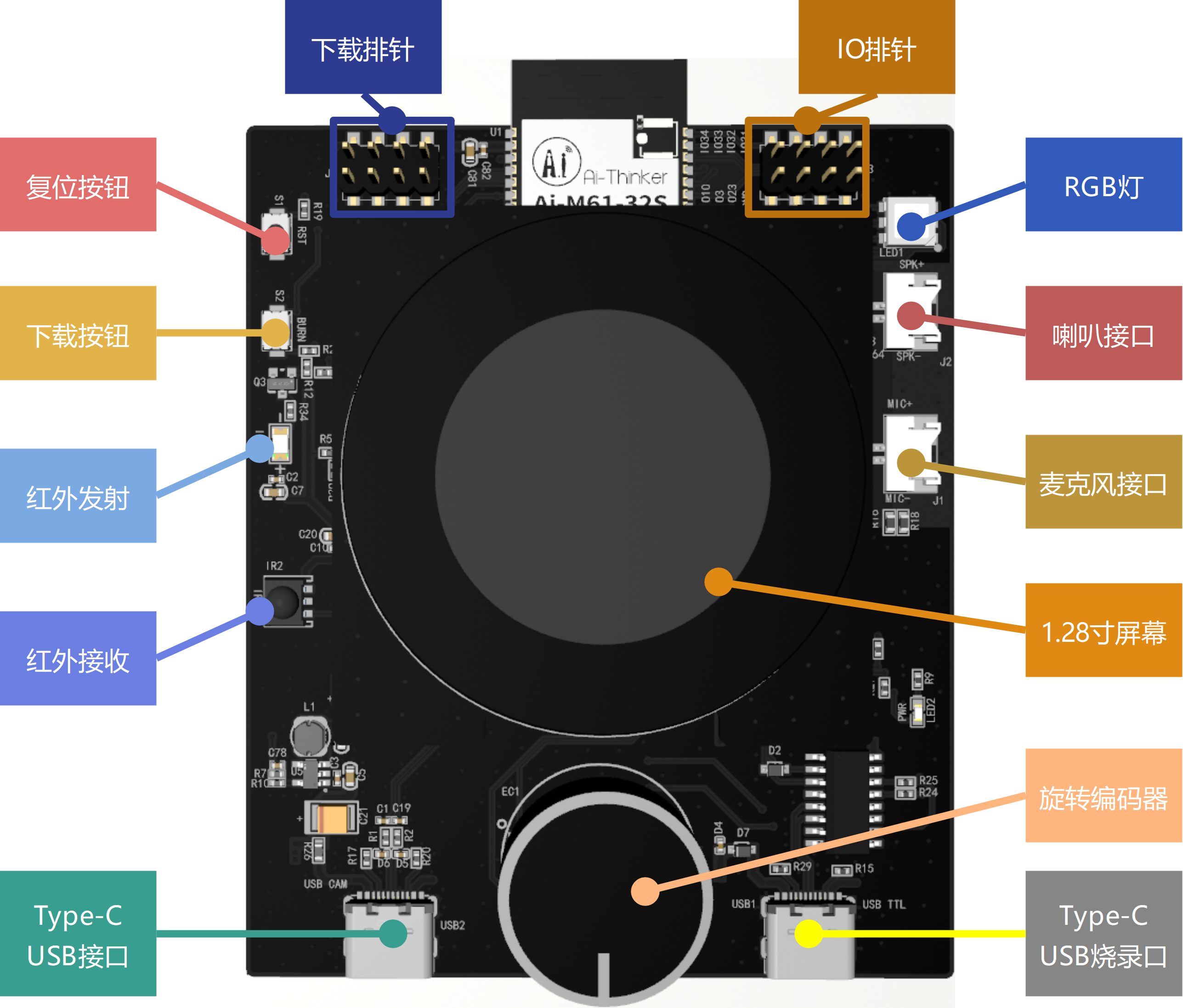

总体外设

在这里插入图片描述

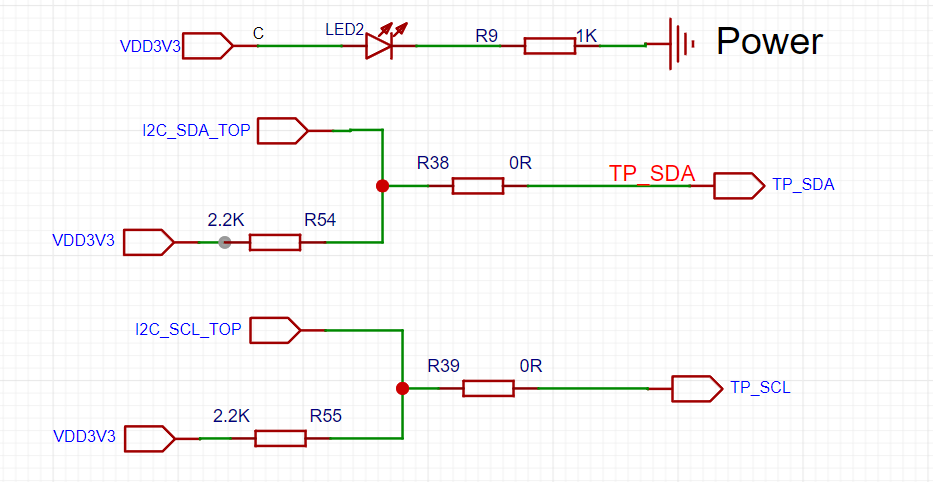

二、电源电路

在这里插入图片描述

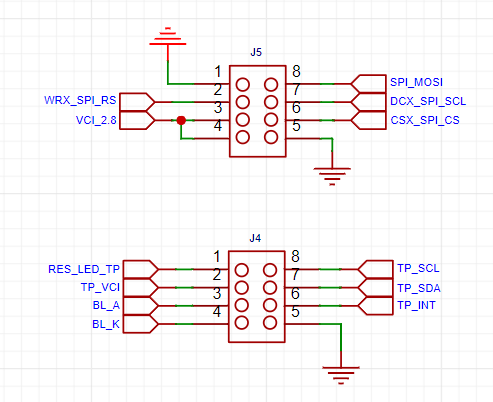

三、屏幕排针接口

在这里插入图片描述

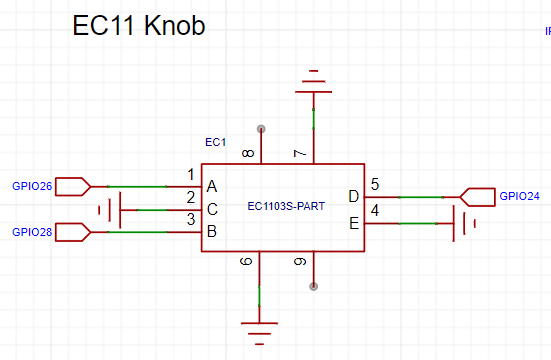

四、旋转编码器

在这里插入图片描述

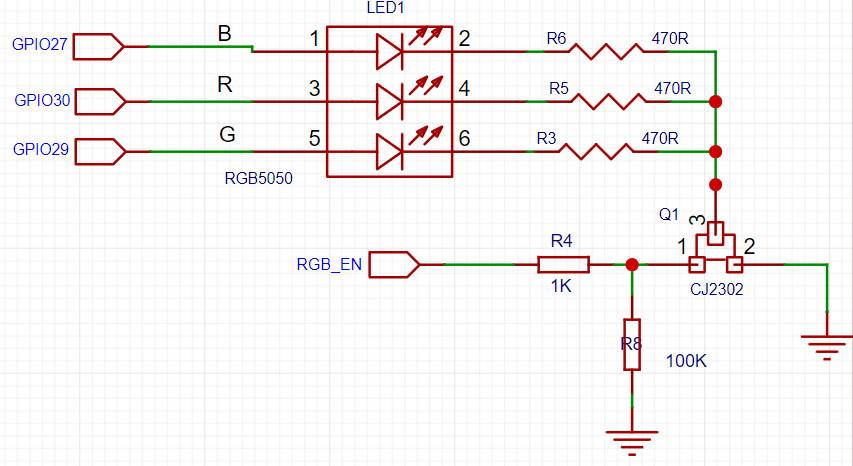

五、RGB灯

在出厂固件中，RGB灯可以通过旋钮进入RGB控制界面，可以在控制RGB的亮度及色温：
在这里插入图片描述

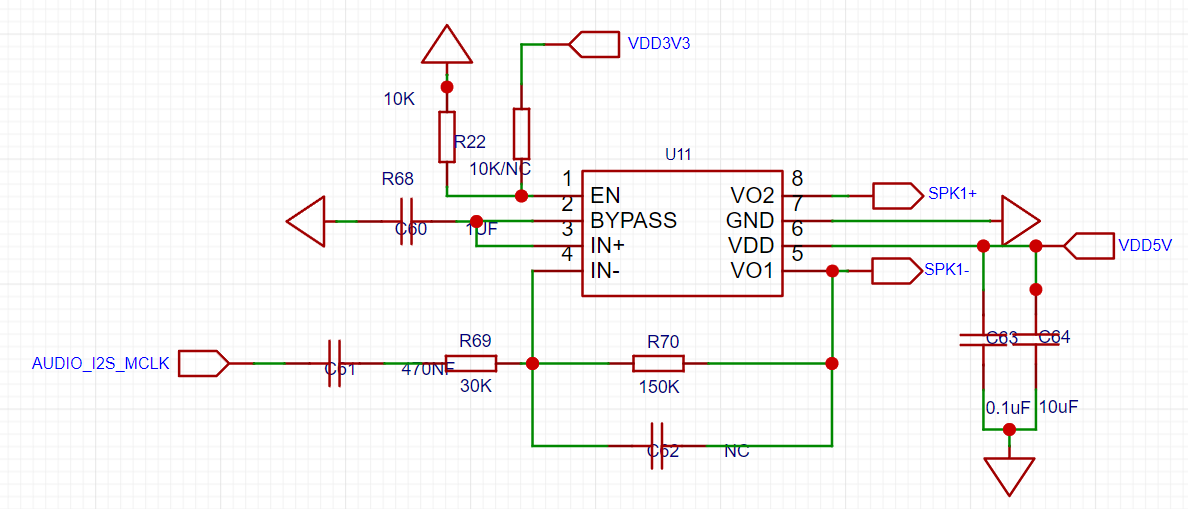

六、功放

在这里插入图片描述

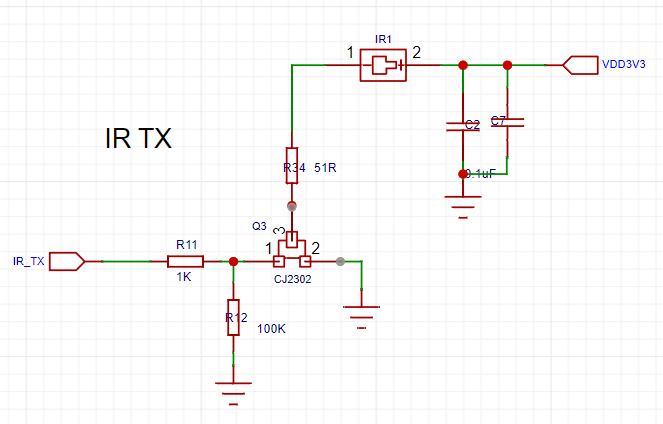

七、红外发射

在这里插入图片描述

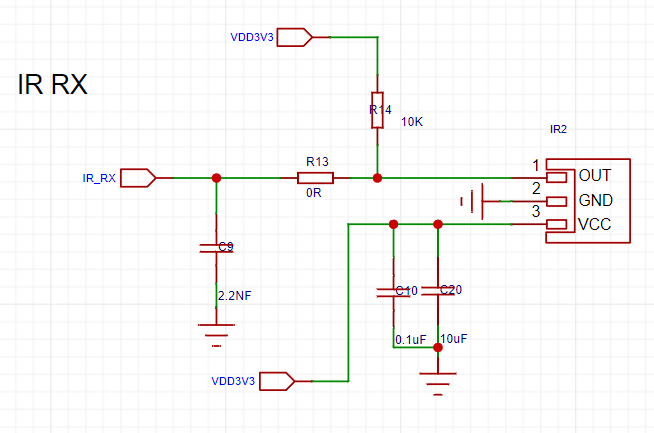

八、红外接收

在这里插入图片描述

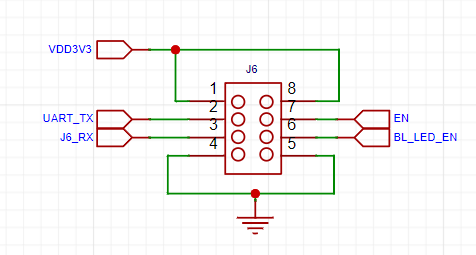

九、下载排针

在这里插入图片描述

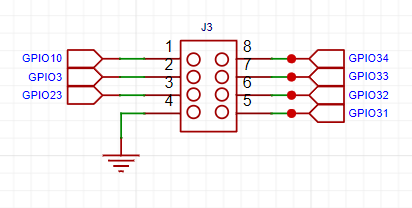

十、IO排针

在这里插入图片描述

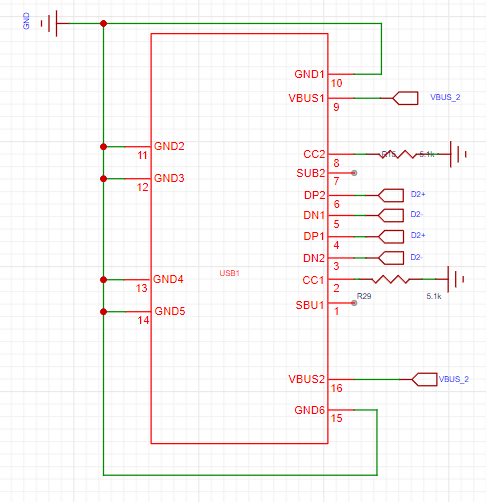

十一、串口下载USB接口

在这里插入图片描述

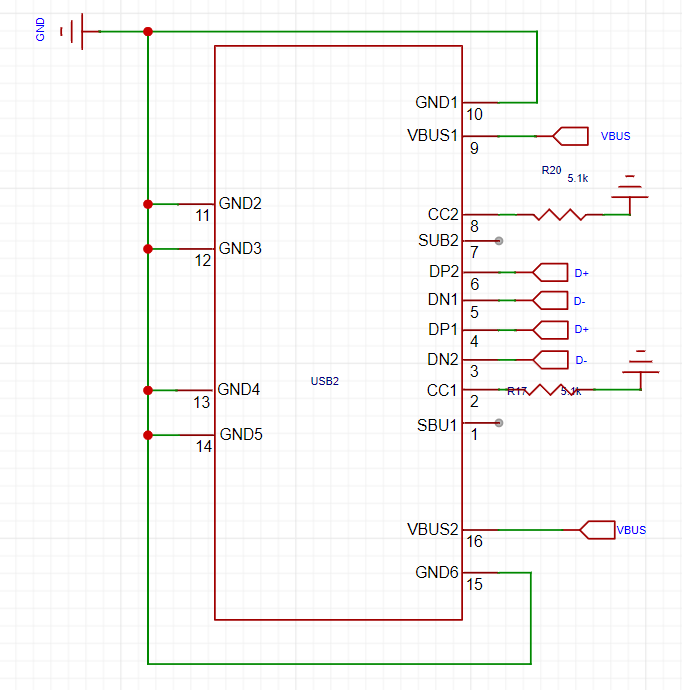

十二、USB接口

在这里插入图片描述

十三、资料

安信可官网docs：https://docs.ai-thinker.com/knob
小安派-Knob嘉立创开源开源工程地址：https://oshwhub.com/ai-thiner_openteam/aipi-scp-knob

# 物联网 # c语言 # 开源
