起因

上篇文章演示了如何集成EB配置生成的MCAL层代码到keil里面，并创建Demo工程，实现开发和编译。

那么下一步就是烧录了……

（注意不要按照我这样操作，真的会锁死芯片）

keil里的PEmicro

我也是这次才了解到，原来keil也集成了PEmicro接口，以前总以为用USB-TTL，或者ST-link，或者JTAG什么的才行。

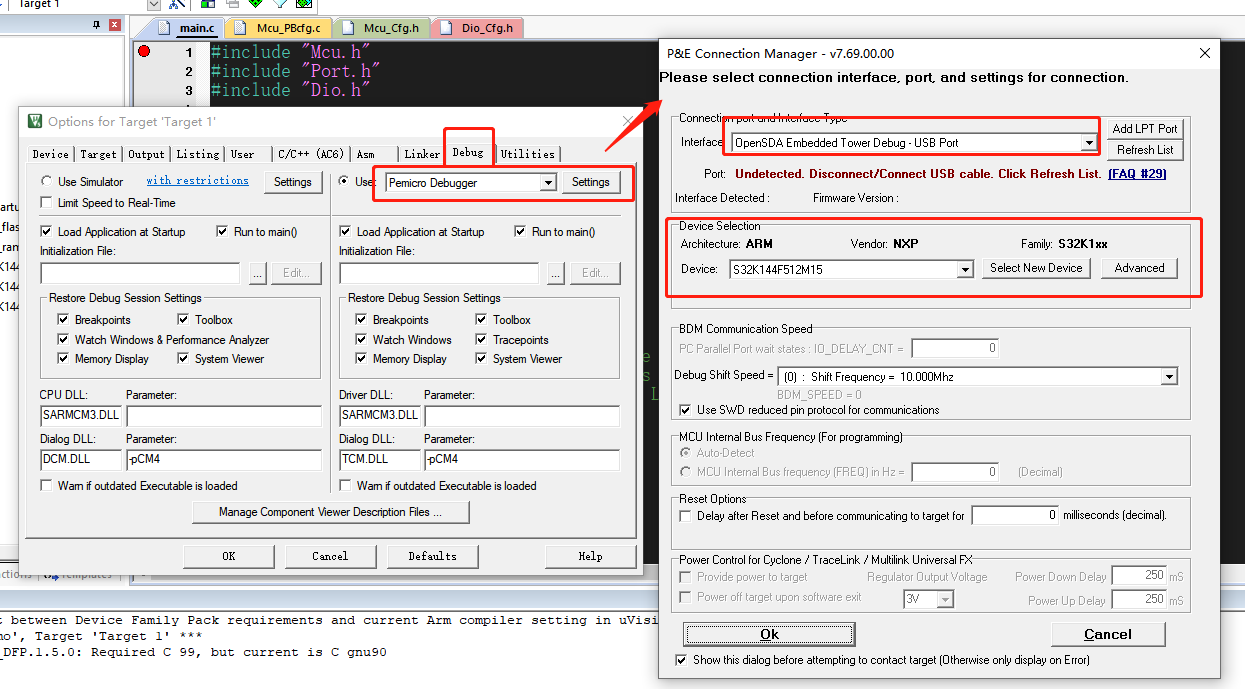

配置界面如上，主要就是连接的接口和芯片型号一类的。

下载

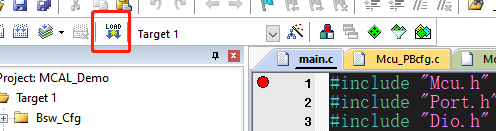

把这些都配置好之后，点击LOAD

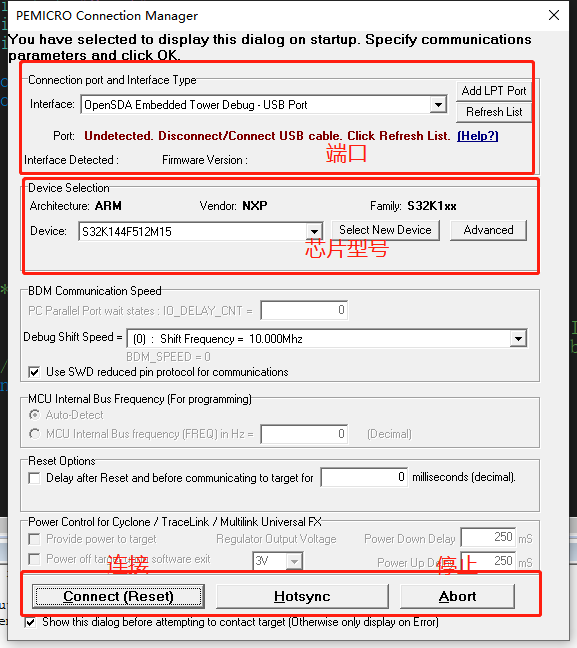

就回弹出下面这个窗口

配置完成，点击连接，就是下载的意思：

然后你就会发现，确实把程序烧录进去了，灯也点亮了。

出现问题

可当你再想进行烧录时，就会发现，MCU再正常工作，但就是显示连接不上。

我分别在keil、S32DS、Simulink中进行了尝试：

keil直接显示没有链接；

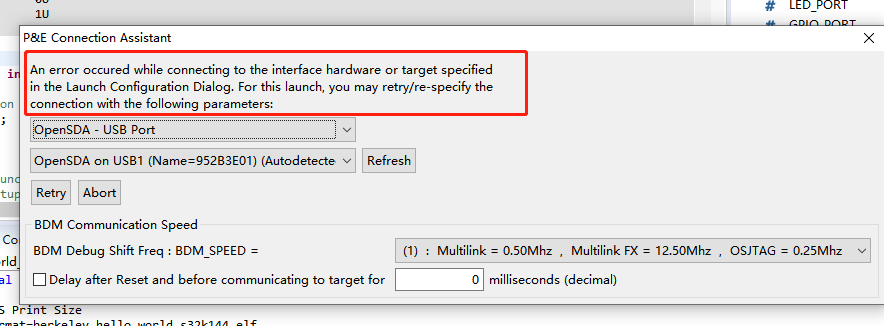

S32DS报错如下，retry也不好使

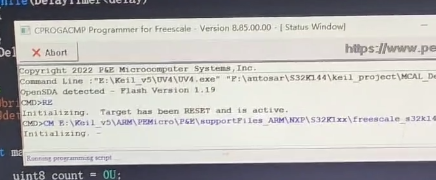

simulink能明显的看到，要烧录的程序被卡在了传输文件里：

到这里我确实慌了。

尝试办法

更新驱动

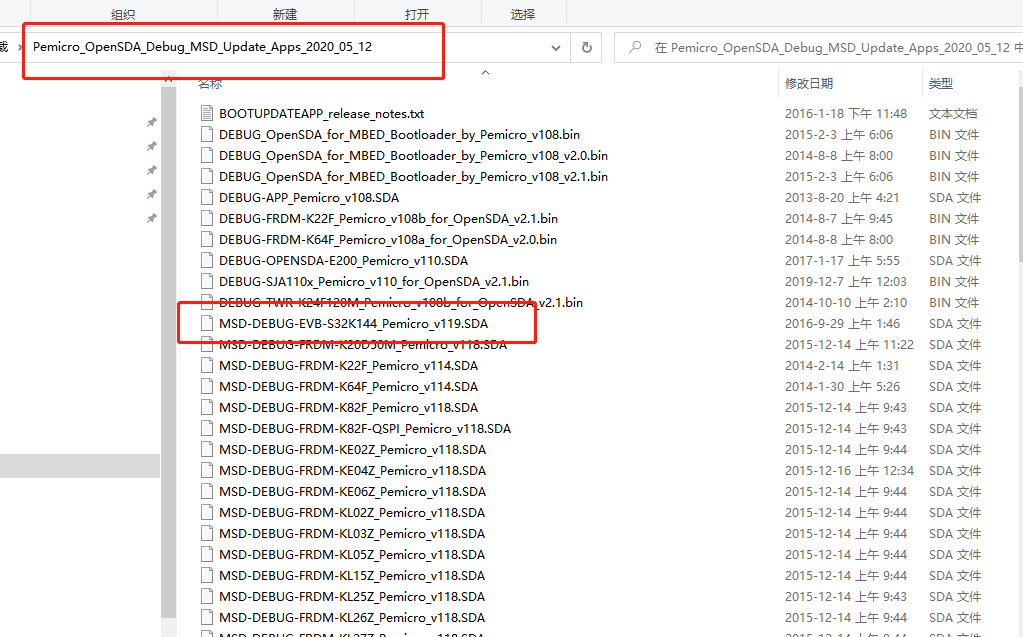

一开始以为是驱动要更新，就去官网下载了文件，按照指导进行更新

PEmicro | Experts in Embedded tools for Flash Programming and Development

发现这样也不行，还是老样子，而且设备管理器也显示OpenSDA一直都在，驱动好好的，这时我就意识到是不是芯片被锁了？

解锁芯片

去网上找了，芯片被锁的原因：

基于S32K144的芯片锁死，一般有如下几种可能：

1、时钟配置异常，MCU被倍频以及不配置时钟，都有可能造成芯片保护锁死，我就曾经因为不注意把时钟配置代码注释掉，导致芯片锁死。

2、烧写断电，如果在Debug的时候不小心导致芯片断电，这种情况也有可能导致芯片锁死。

3、修改 0X400-0X40F地址内容。

4、某些操作不规范导致

难道我的时钟配错了？？

不过现在现在是如何解锁的问题，解锁办法最简单粗暴的：

• 拔掉板子电源
• 一直按住复位引脚
• 上电
• 通过S32DS下载程序

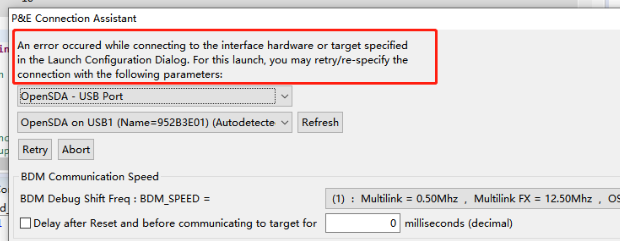

• 等到再次弹出上面这个界面，松开复位



• 点击retry，再次烧录，成功！
• 解锁成功

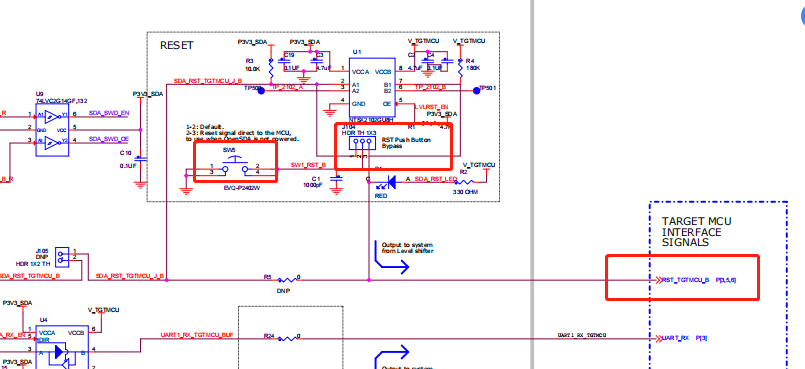

电路部分，使用的时S32K144 EVB板，想要通过复位按键直接对MCU接地，要连接一个跳帽23，这一点也很重要！！！

最后

这个问题一弄就是一晚上，中间问了很多人，还联系了在恩智浦工作的大佬，最后能解决真是不容易。

关于为什么通过Keil会造成芯片锁死，大佬说是flash擦除的问题：
