屏幕空间

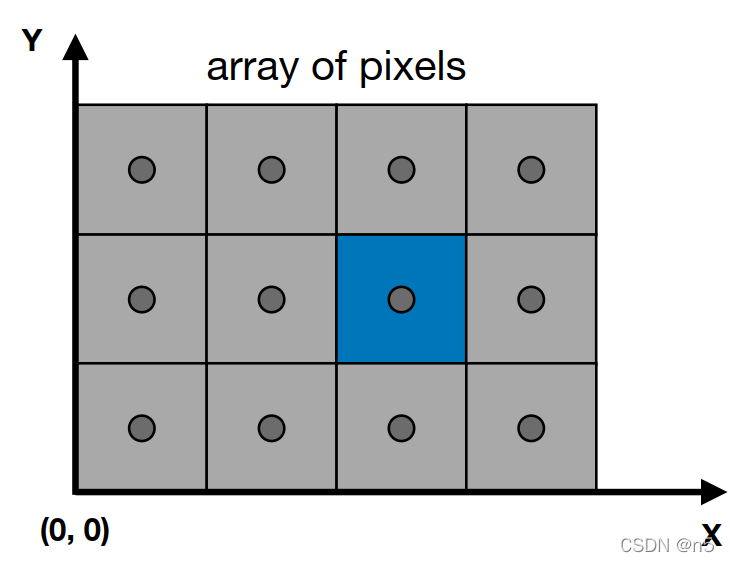

GAMES101的屏幕空间约定

• 原点在屏幕矩形的左下角
• 像素坐标使用$(x,y)$的形式，x和y都是整数
• 像素坐标的范围从$(0,0)$到$(width-1,height-1)$
• 像素坐标$(x,y)$对应的像素的位置为$(x+0.5,y+0.5)$，即像素位于坐标格的中心
• 屏幕覆盖的范围是$(0,0)$到$(width,height)$

标准立方体到屏幕的变换

• 忽略z坐标
• 将xy平面中的$[-1,1{]}^2$变换到$[0,width]\ast [0,height]$

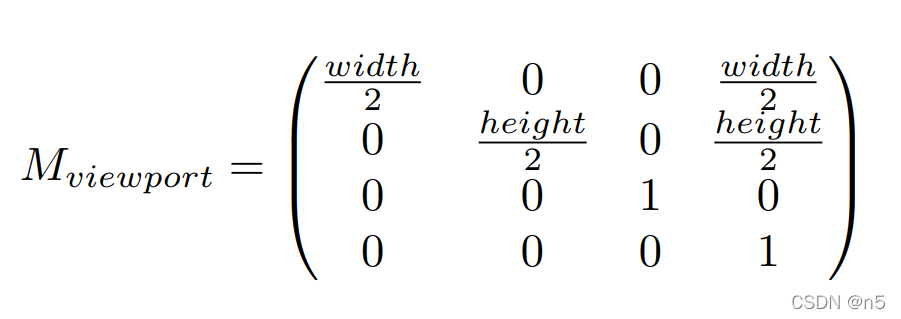

  其实就是简单的缩放加平移，是一个仿射变换：


光栅化

光栅显示器

示波器，CRT显示器，LCD, LED，墨水屏等等

光栅化Rasterization定义

光栅化就是绘制到光栅显示器上

三角形-基础的形状图元，使用三角形的优点

• 最基础的多边形
• 保证共面
• 很好判断点是否在其内部（叉积）
• 三角形顶点之间插值方法很好做（重心坐标插值）

采样(Sampling)

采样一个函数就是求某个点的函数值

通过采样可以离散化(discretize)一个函数

采样是图形学的核心概念

• 可以采样时间(1D)
• 采样面积(2D)
• 采样方向(2D)
• 采样体积(3D)

光栅化是采样2D位置

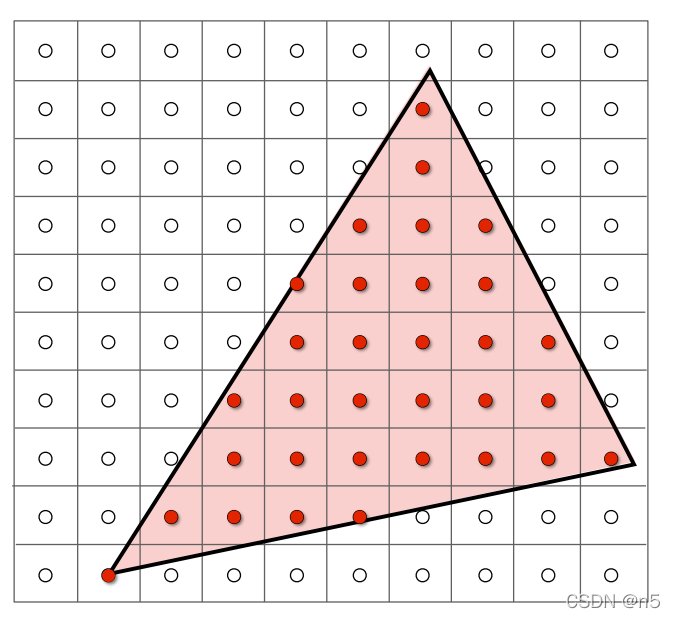

Sample If Each Pixel Center Is Inside Triangle

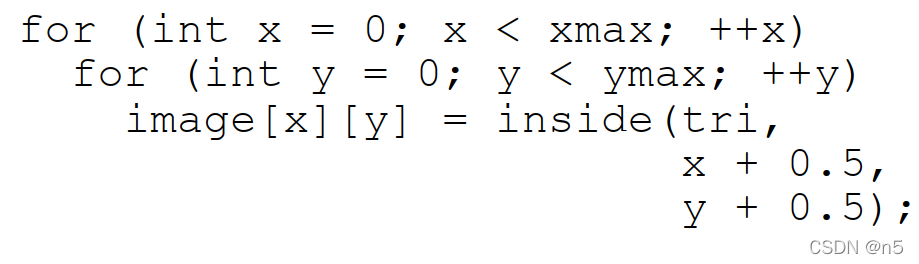

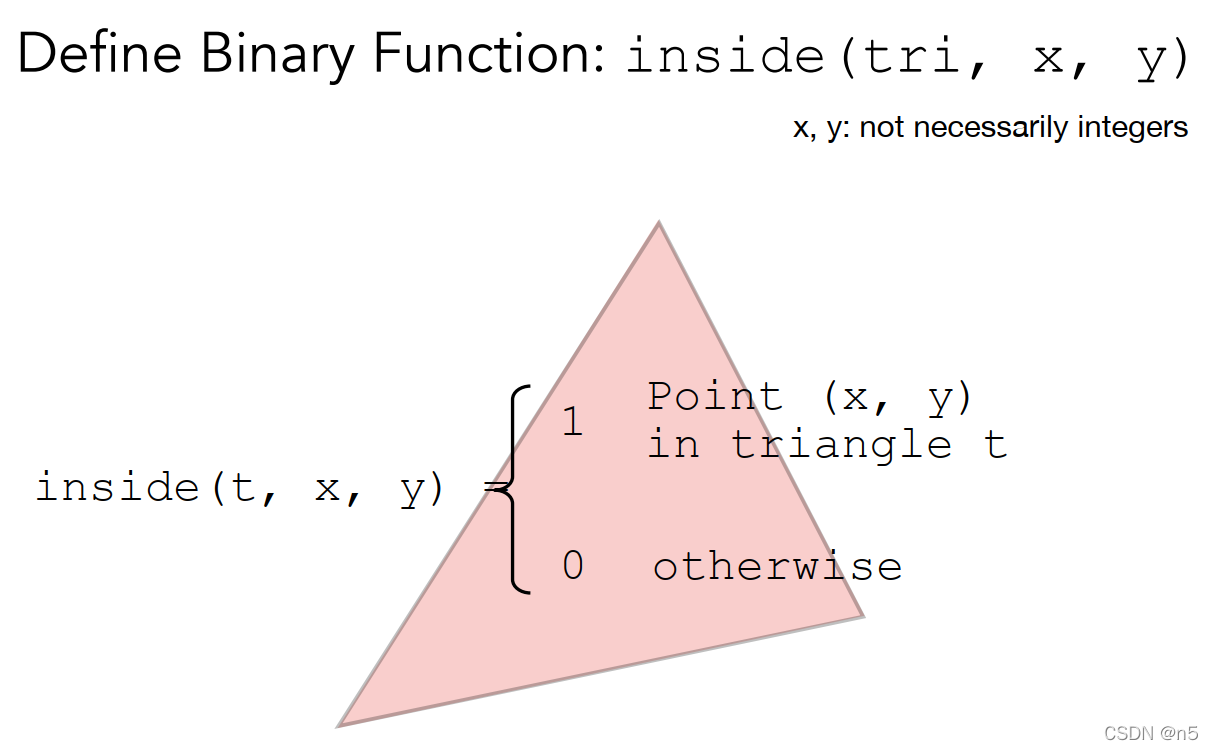

光栅化是在2D屏幕内使用像素坐标对一个函数进行采样，这个函数就是像素中心是否在三角形内部:inside函数

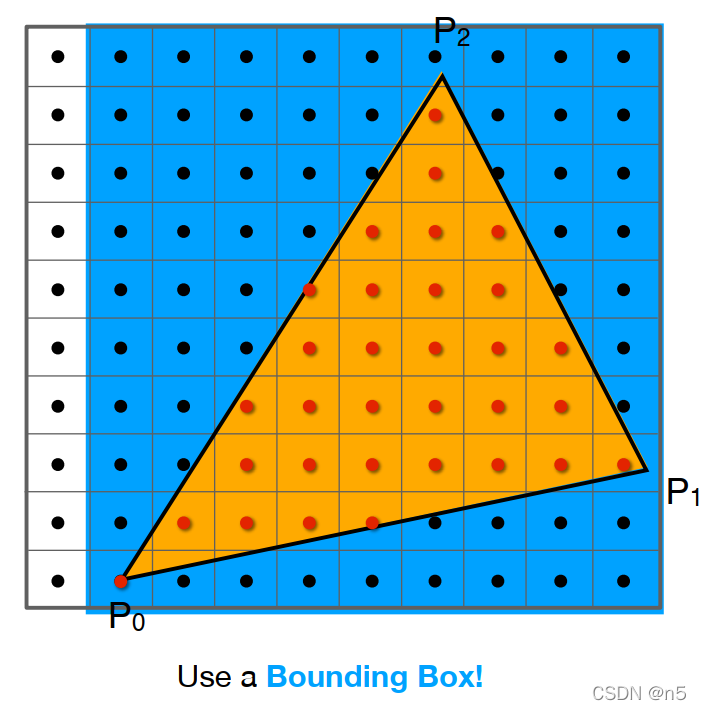

检查屏幕中所有像素太浪费！使用包围盒优化

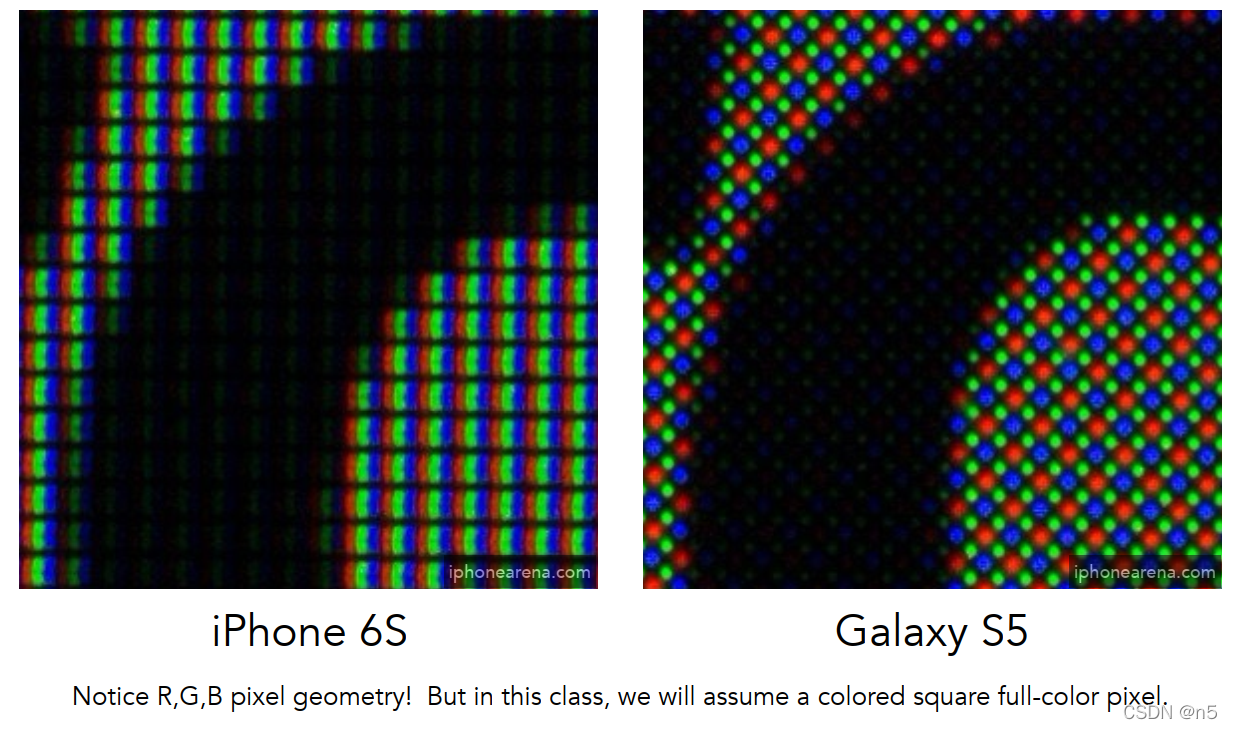

真实显示设备中的光栅化

走样和反走样

图形学中的采样Artifacts

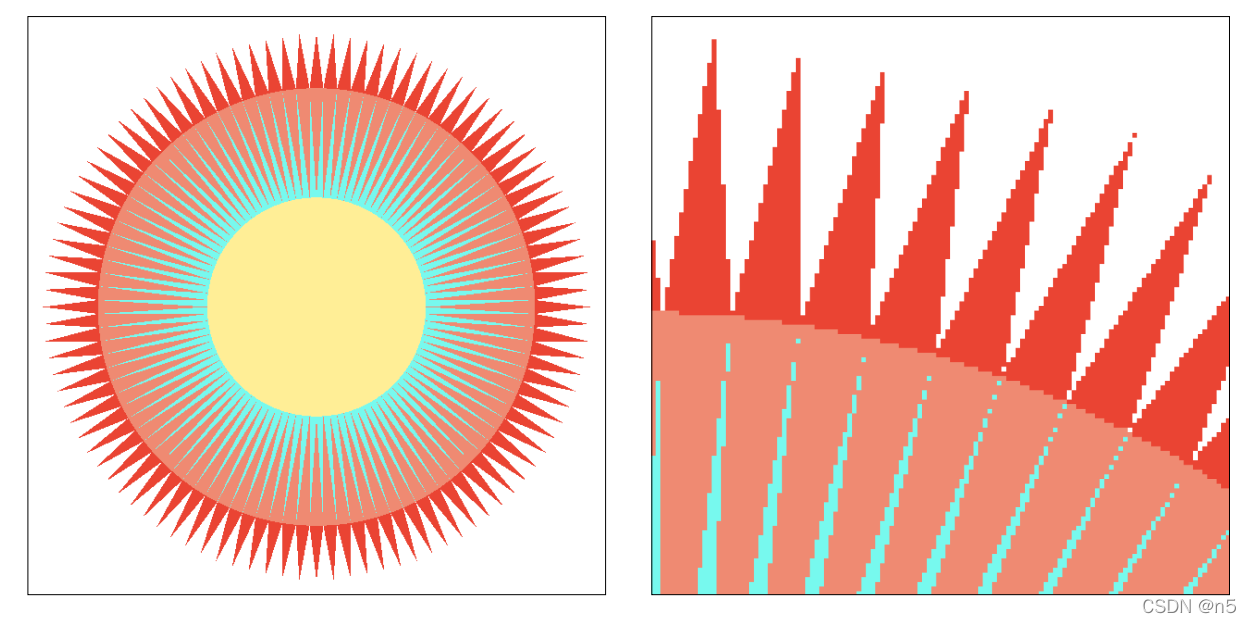

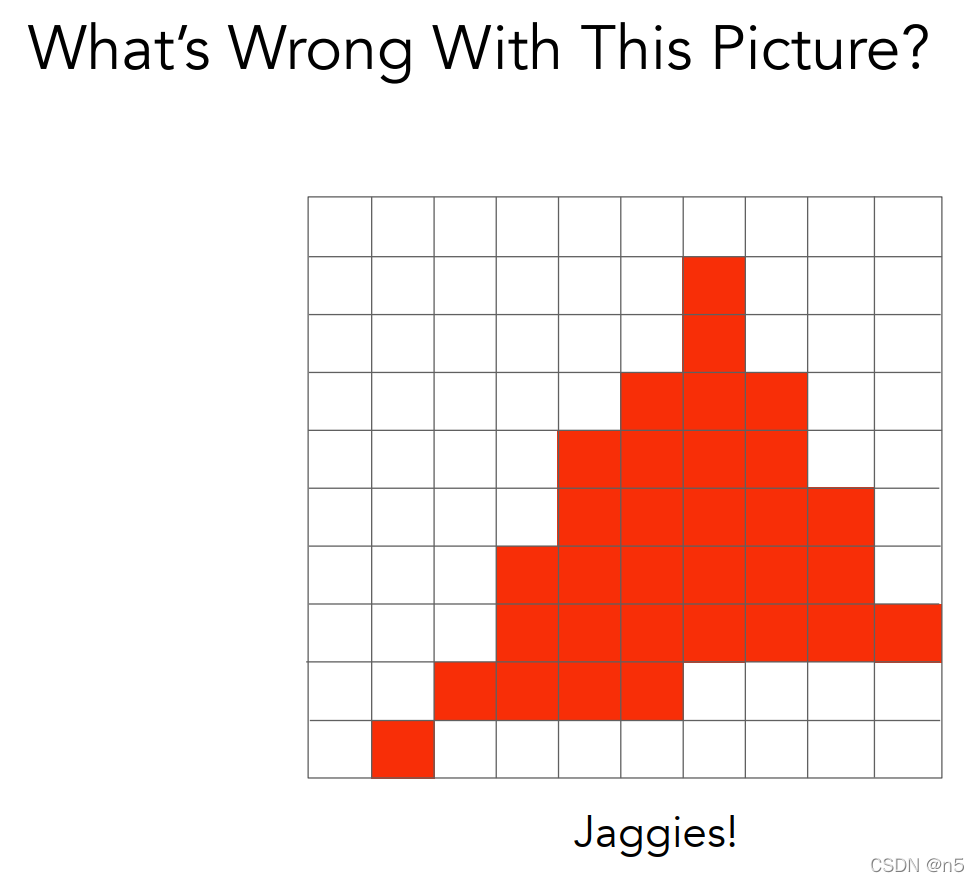

• Jaggies(锯齿）：空间采样的Artifacts
• 摩尔纹：降采样图片的Artifacts
• Wagon wheel effect(车轮效应): 时间采样的Artifacts

走样(Aliasing)的背后原因

• 信号变化太快（频率高），但是采样的太慢

反走样（Antialiasing）的方法

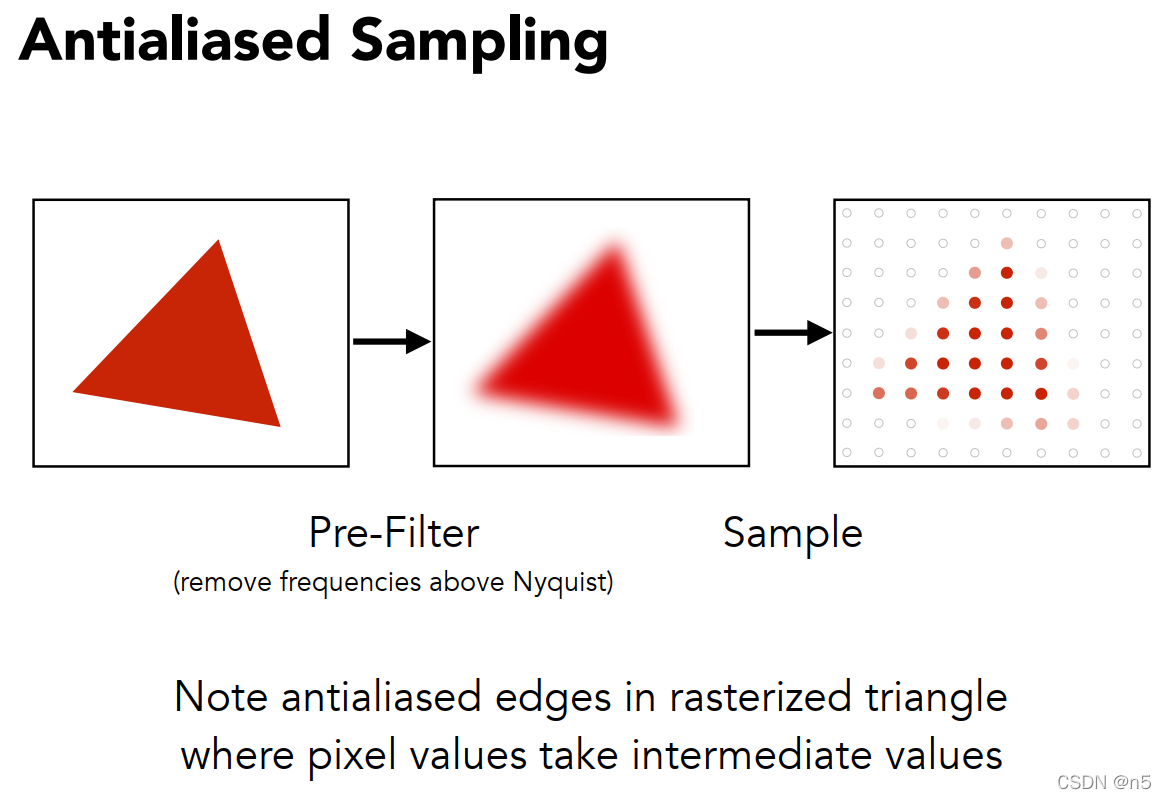

采样之前先进行模糊（先过滤）
Blurring(Pre-Filtering) Before Sampling

背后的原理

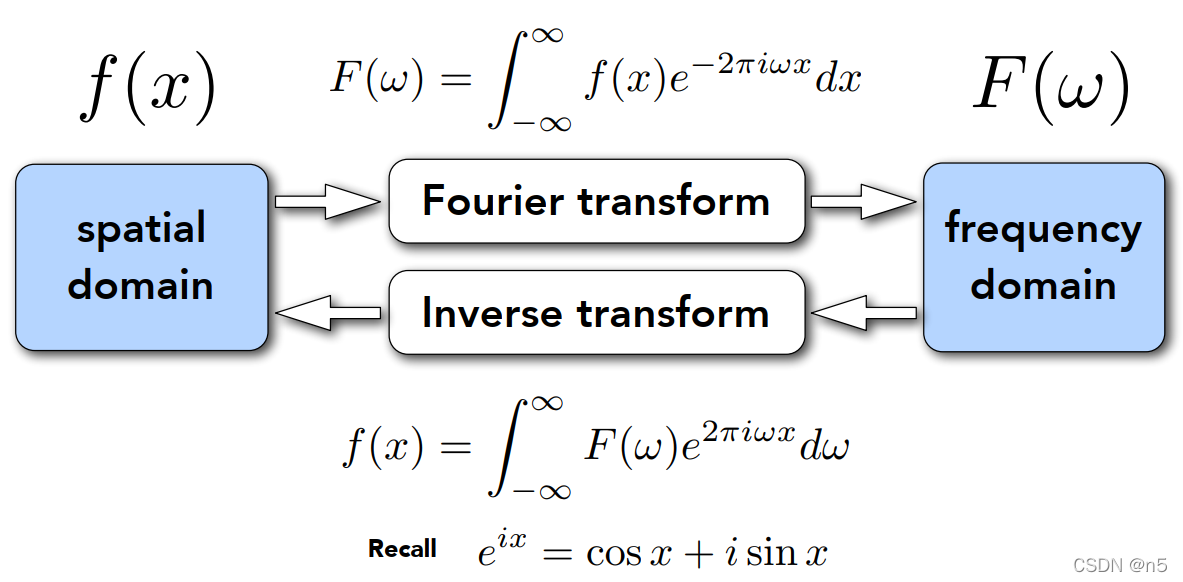

傅里叶变换

使用一组sin或cos函数的加权和来表示一个函数

傅里叶变换将一个信号分解成一系列频率

上图中，函数经过傅里叶变换从时域变换到频域。

走样产生的原因

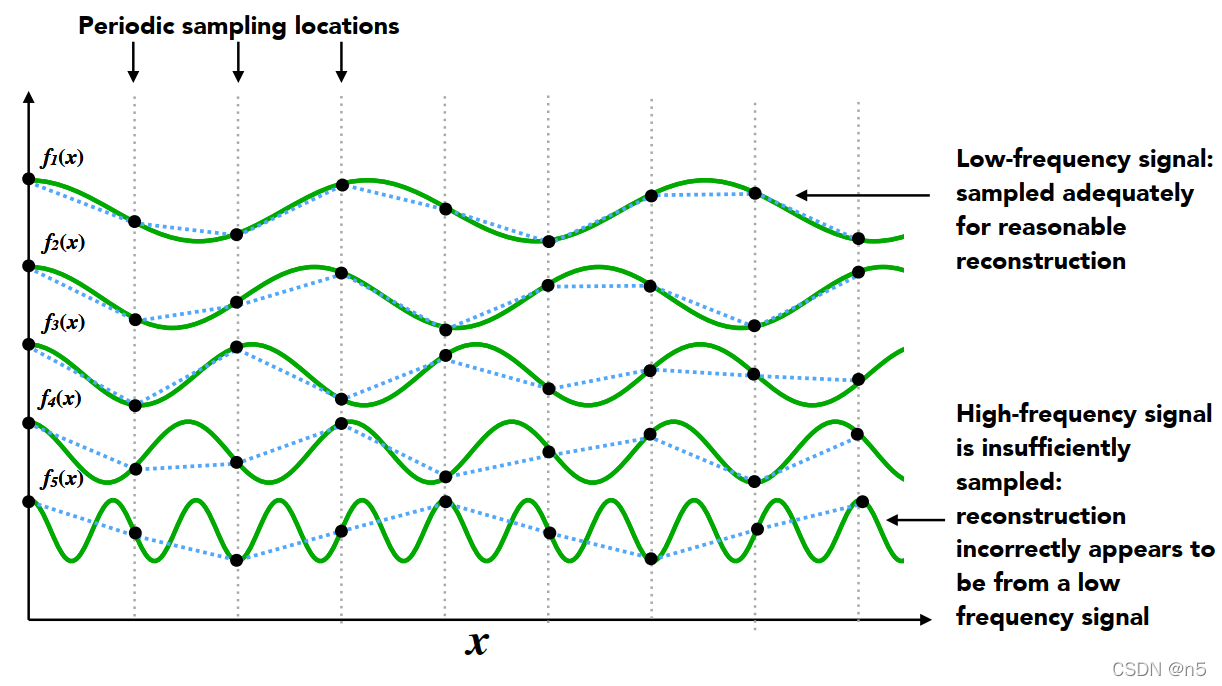

更高的频率需要更快的采样

降低采样频率造成走样

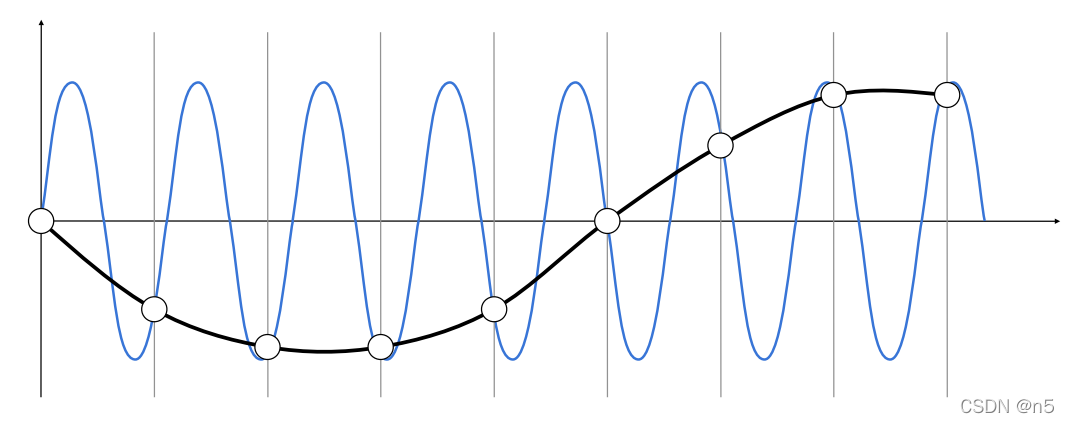

上图中，蓝色的高频信号，但是由于采样频率过低，采样点看上去是黑色的低频信号所产生。

走样的定义

Two frequencies that are indistinguishable at a given sampling rate are called “aliases”.
两个不同的频率在一个给定的采样率下无法区分，称为“走样”。

何谓滤波

滤波就是将特定的频率删掉

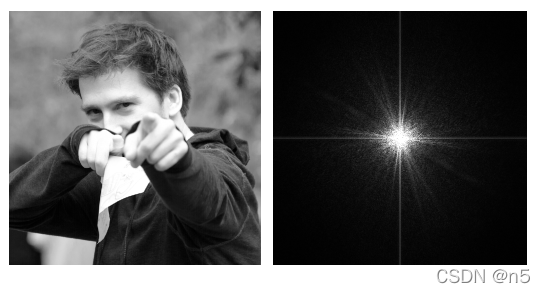

频域图：图片的频率的可视化

通过傅里叶变换将图形从时域变换到频域

频域图中，中心为最低频区域，四周为高频区域。不同频率上有多少信息通过亮度来表示。图中的十字线是因为做频域分析时，信号是周期性的，而图形并不是周期性的，所以将图像在水平和竖直方向上平铺，由于大多数图片左边和右边，上边和下边是不连续的（四方向连续的图除外），因此平铺时会在交界处产生剧烈的信号变化，从而会产生极其高的高频。

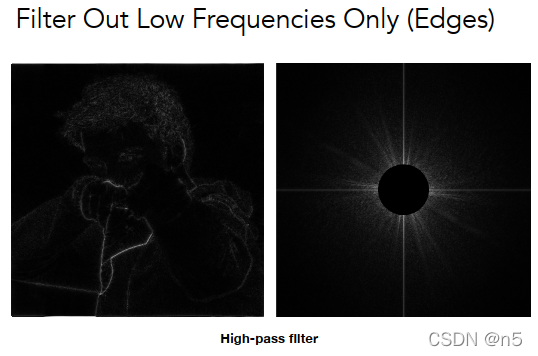

高通滤波：只去除低频部分（从而得到图像内容的边界-变化大的部分）

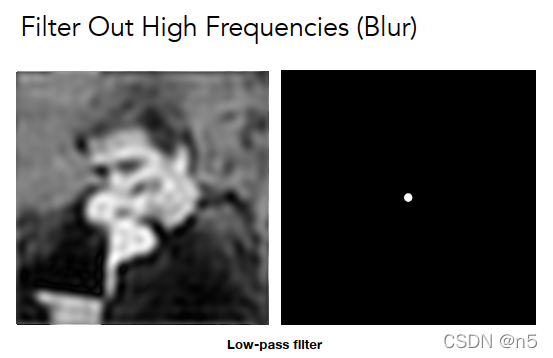

低通滤波：去除高频部分（模糊）

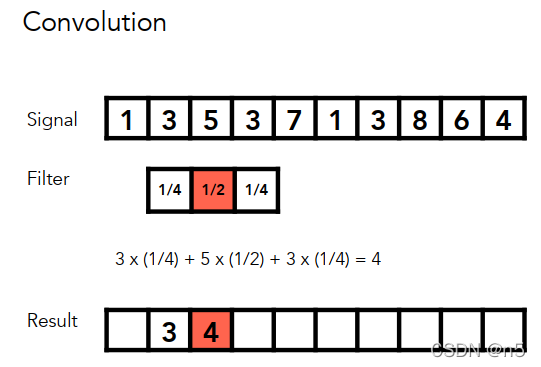

滤波=卷积（=求平均）

卷积定理

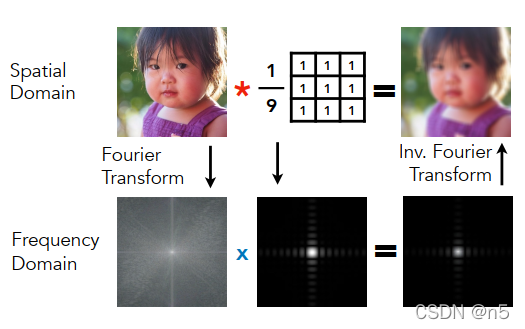

时域上对两个信号进行卷积对应了频域上两个信号的乘积，反之亦然
因此进行卷积有两个方法：
1）直接在时域上进行卷积过滤
2）通过傅里叶变换将信号从时域变换到频域；在频域上将信号和傅里叶变换之后的卷积核相乘；再将信号通过逆傅里叶变换转换回时域

卷积核越大，过滤的频率越低（比如21x21的卷积核就别3x3的卷积核对应的低通滤波器更低频，从结果上说更模糊）

采样和频率

采样=重复频率或者说重复频域上的内容

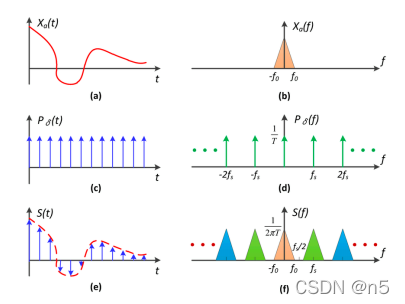

上图中，左边是时域。(a)为时域上的原始信号，©是一个采样函数，这个函数只在特定的位置有值（称为冲击函数），在时域上使用©乘(a)得到采样后的离散的点(e)。右边是频域，(b)为(a)经过傅里叶变换得到的频谱，(d)是冲击函数经过傅里叶变换，得到的还是一个冲击函数，但间隔不一样。由于时域上的乘积就是频域上的卷积，因此使用(d)卷积(b)，最后得到(f)为采样后的信号的频谱。从图中可以看出，采样就相当于将原始信号的频谱复制了很多份。

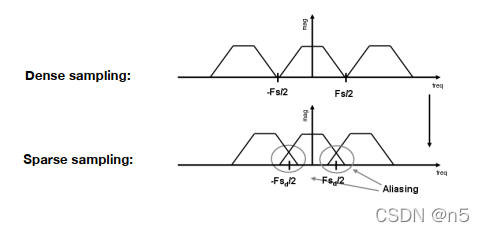

走样=不同的频谱发生了混叠

由于不同的采样频率会使得频域上采样函数（冲击函数）的间隔不一样，当间隔小时(对应了采样频率低），复制的频谱就会发生混叠，混叠处就产生了走样。

反走样

如何减少走样错误

• 方法一：提高采样率
  本质上是增加傅里叶域中复制的频谱的间隔。
  需要更高分辨率的显示器，传感器和frame buffers。
  代价高。
• 方法二：反走样(Antialiasing)

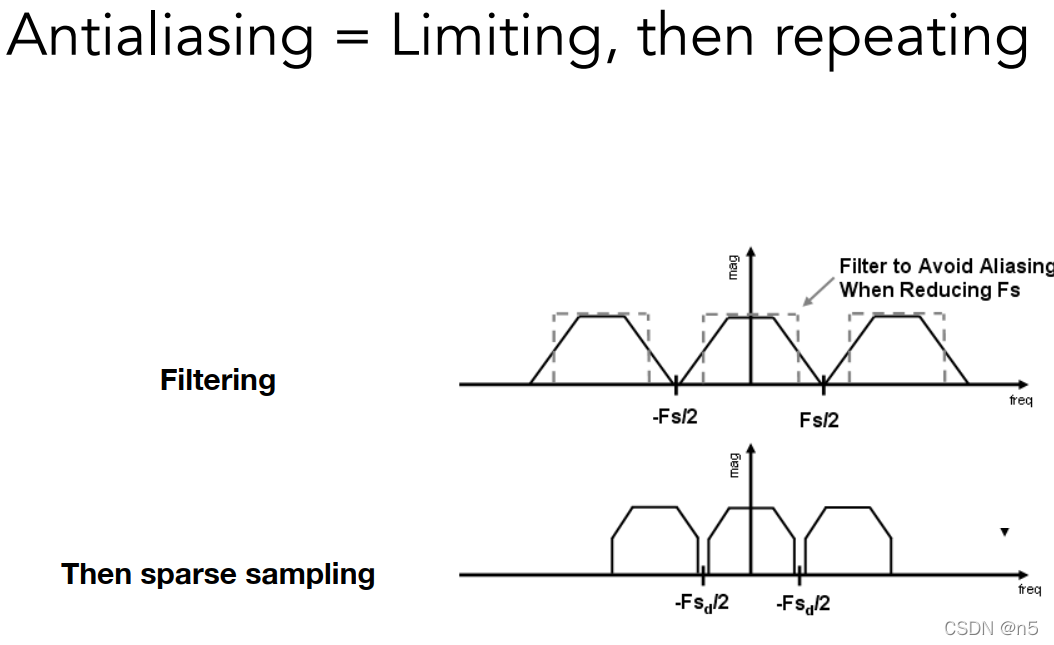

  先把信号的高频信号去除，再做采样。（即先做低通滤波，即先做模糊）
  即在傅里叶域上复制之前先将频谱变窄，这样复制后就可以避免混叠。



如何做模糊

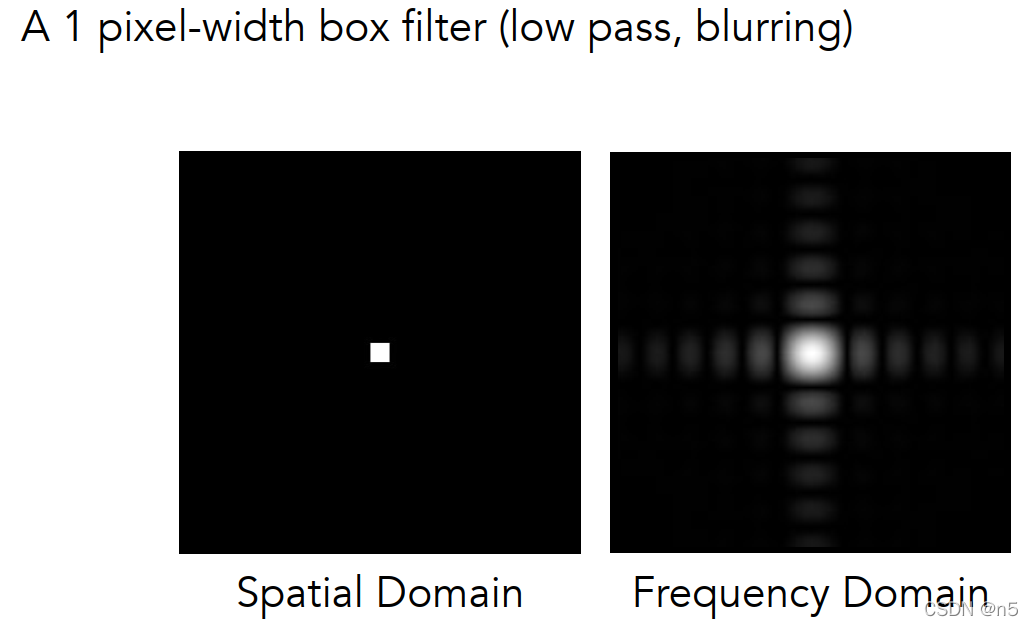

使用低通滤波器（卷积核）对图像进行卷积就可以让图像模糊。对于反走样，我们使用1个像素大小的低通滤波器：

自己的理解：为什么是一个像素的低通滤波？如果是较大的滤波器会过滤到更大范围的频率的信号。而我们希望过滤掉最高频的信号（也就是图像边缘），图像边缘信号频率变化最大，造成走样，所以要过滤掉。而大的卷积核一般是特意要做图像模糊使用的，比如高斯模糊效果。对于反走样，1像素的正好。

但是只有一个像素，如何求平均值？

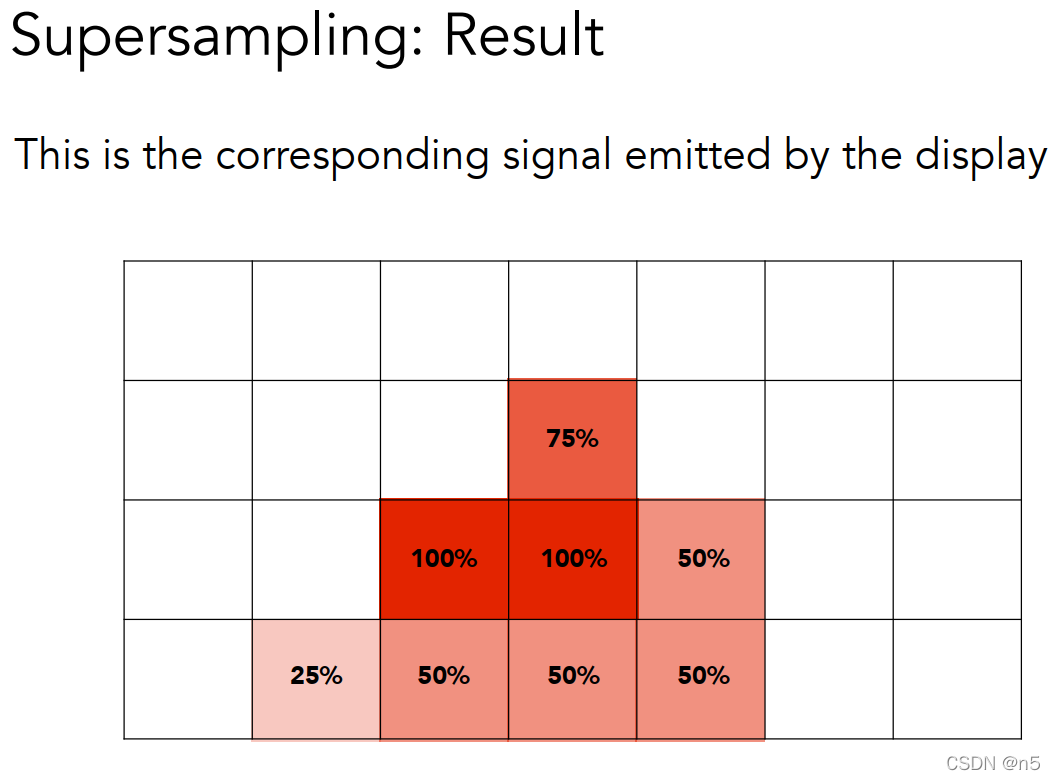

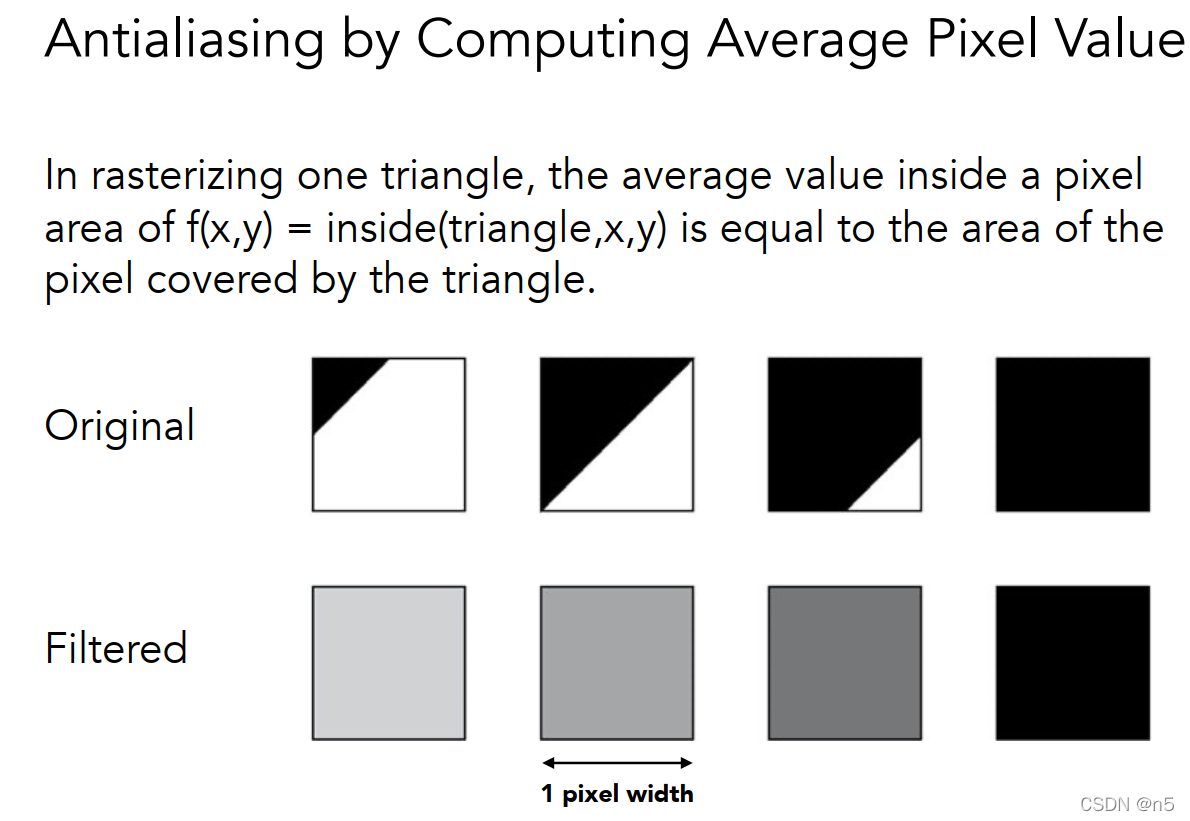

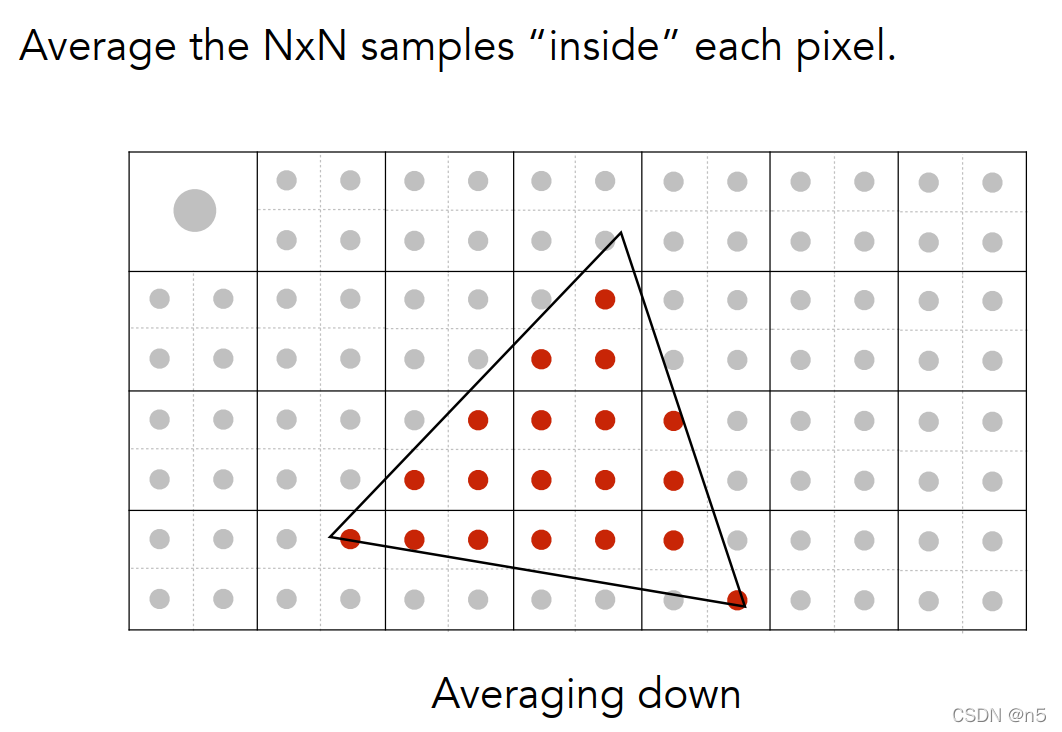

通常的卷积操作要计算卷积核范围内多个像素的平均值。但是我们做反走样只有一个像素，怎么求平均呢？和谁平均呢？这里其实是要看这一个像素内部有多少面积被三角形覆盖。要将像素内部分解成很多的子像素，比如2x2共4个，然后对这些子像素是否在三角形内进行inside函数计算的结果取平均值。但是要注意，采样仍然只采样像素中心位置。因此光栅化三角形时的inside函数不再仅仅返回0或1了，而是会返回这个像素被三角形覆盖的面积（像素边长为1）。

MSAA

以上说的都是MSAA方法，MSAA并没有增加采样率，它只是使用子像素来计算像素被三角形覆盖的百分比，一个像素仍然只采样一次，采样位置为像素中心。在工程上来说,MSAA对于一个像素只计算一次颜色(pixel shader),然后根据三角形覆盖百分比来算最终的颜色。而SSAA（超级采样）就是用更多的子像素进行采样，然后计算平均值。

其他的AA方法

• FXAA (Fast Approximate AA): 快速近似反走样，是通过后期处理的方法，针对已经产生了走样（锯齿）的光栅化结果，将边缘（锯齿）部分提取出来并替换为没有走样的边缘。速度很快。该方法和采样无关，是在图像层面上抗锯齿。
• TAA (Temporal AA): 时间反走样。对于静止的图像，每一帧使用不同的子像素位置来感知像素是否在三角形内，然后将当前帧和前一帧的感知结果进行平均。相当于把MSAA的样本分布在时间上。

超分辨率(Super resolution)

• 将低分辨率的图拉大到高分辨率，会有锯齿。
• 和AA类似，都是要解决样本不足的问题。
• DLSS(Deep Learing Super Sampling)
