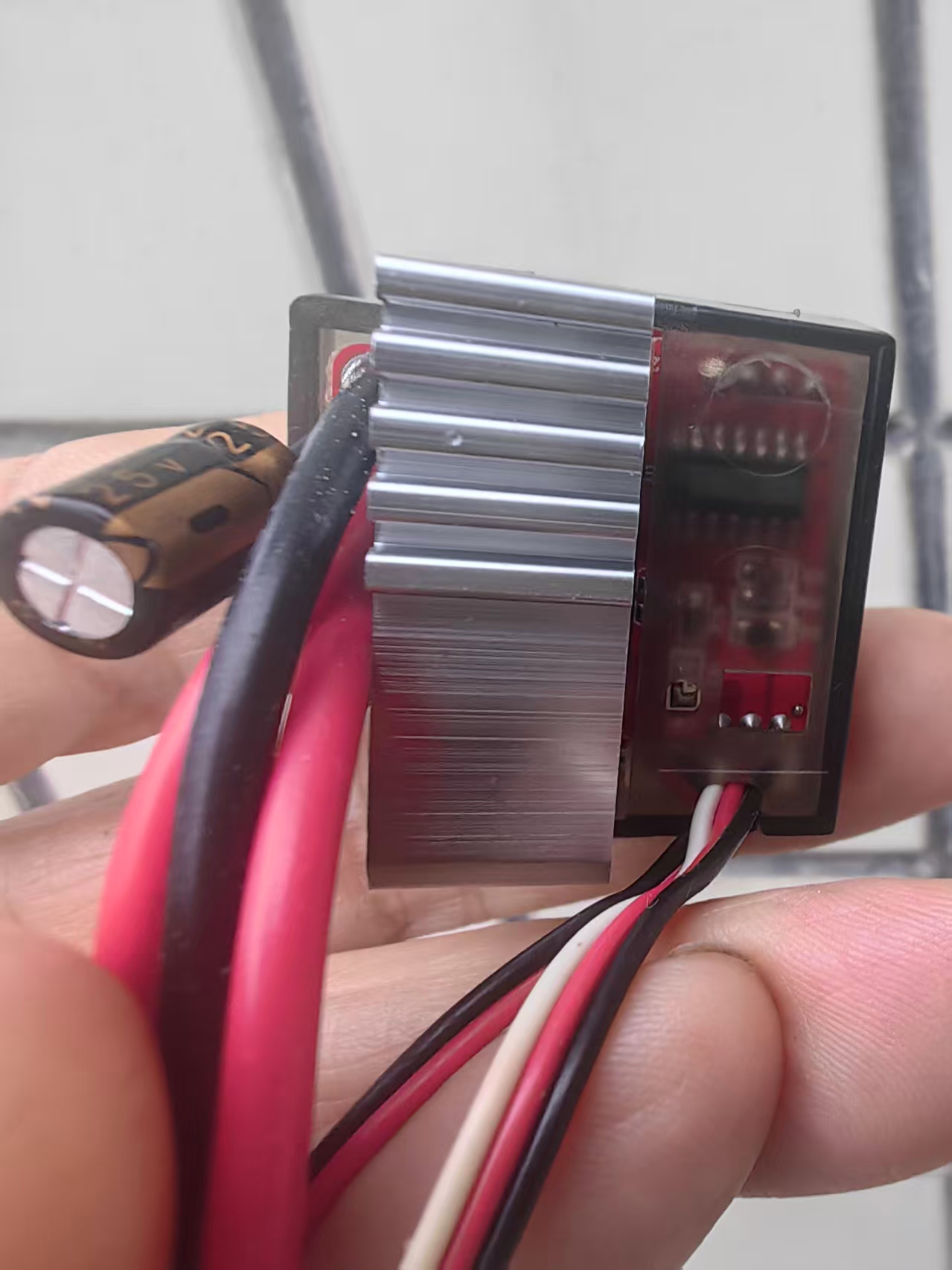

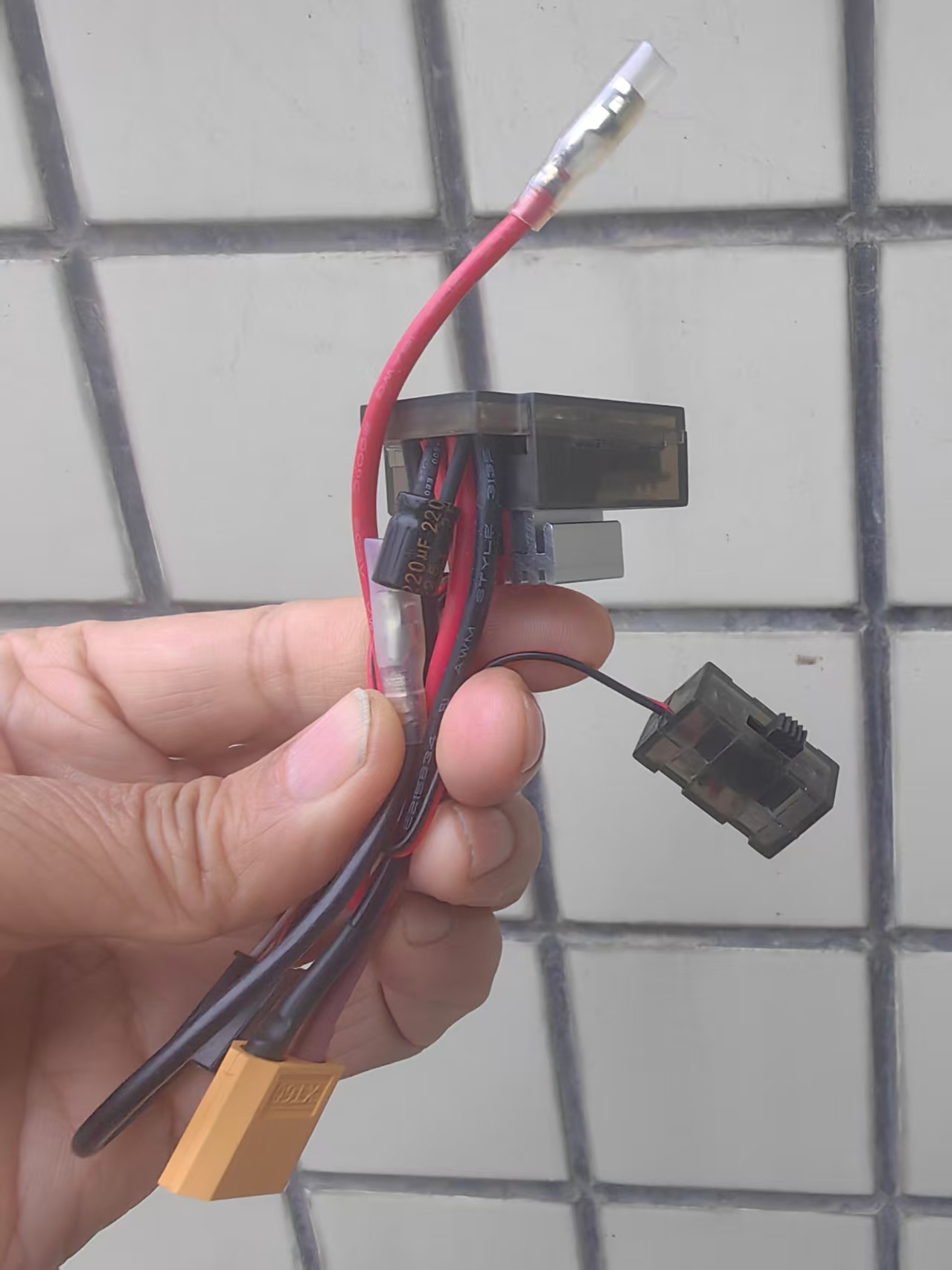

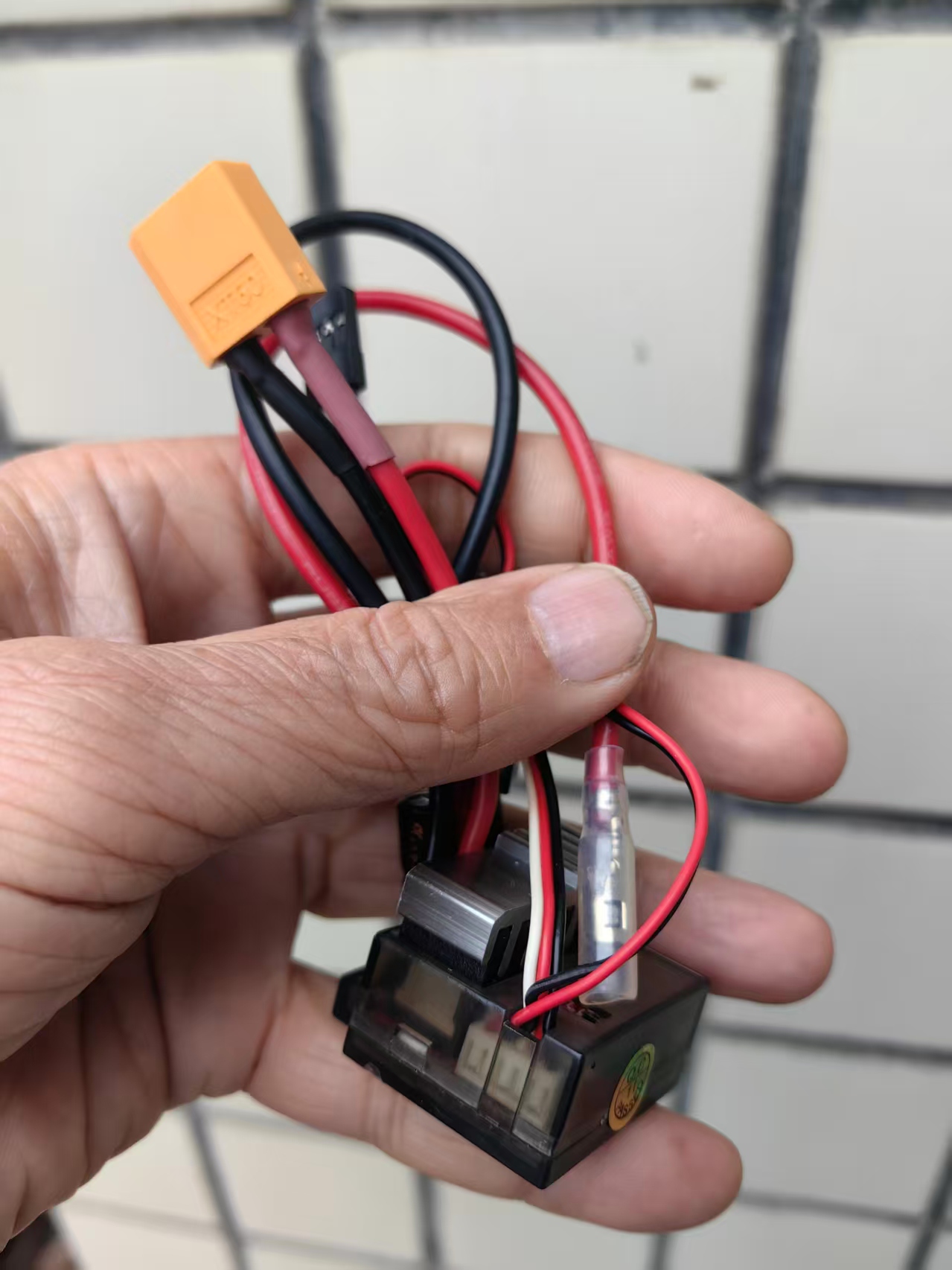

KYOSHO 代工 有刷双向电调 KTH-60160A-D

一、基本参数
产品：有刷车模双向电调
代工：日本 KYOSHO（京商）
型号：KTH-60160A-D
包装：简易包装，一箱 200 只
重量：47 克
防护：不防水

二、电气参数
适用电压：DC 7.4V–11.1V（2S–3S）
实测耐压：最高可加到 DC 14.4V 仍能正常工作（电压限制不严格）
电流：约 30A–40A（未官方标定，仅供参考）
BEC 输出：+5V

三、引线说明（共 4 组线）
电机线：2 根线，配 4mm 香蕉插座，接有刷电机
电源线：XT60\小公插，接 DC 7.4V–11.1V 直流电源
电源开关线：控制电调总电源通断
信号输入线（3 线）
红线：+5V BEC 输出
黑线：GND 地线
白线：脉冲信号输入

四、控制逻辑（舵机测试仪实测）我们使用 DC 11.1V 供电，信号端接普通航模舵机测试仪即可驱动电机：
旋钮左侧区域：电机正转，越靠左转速越快
旋钮中间位置：电机停止
旋钮右侧区域：电机反转，越靠右转速越快
本电调为双向有刷电调，依靠 PWM 舵机信号实现正转、停止、反转。

五、重要说明本品仅为电机驱动器，必须配合舵机测试仪、遥控器接收机或其他 PWM 信号源才能工作，光有电调无法直接驱动电机。

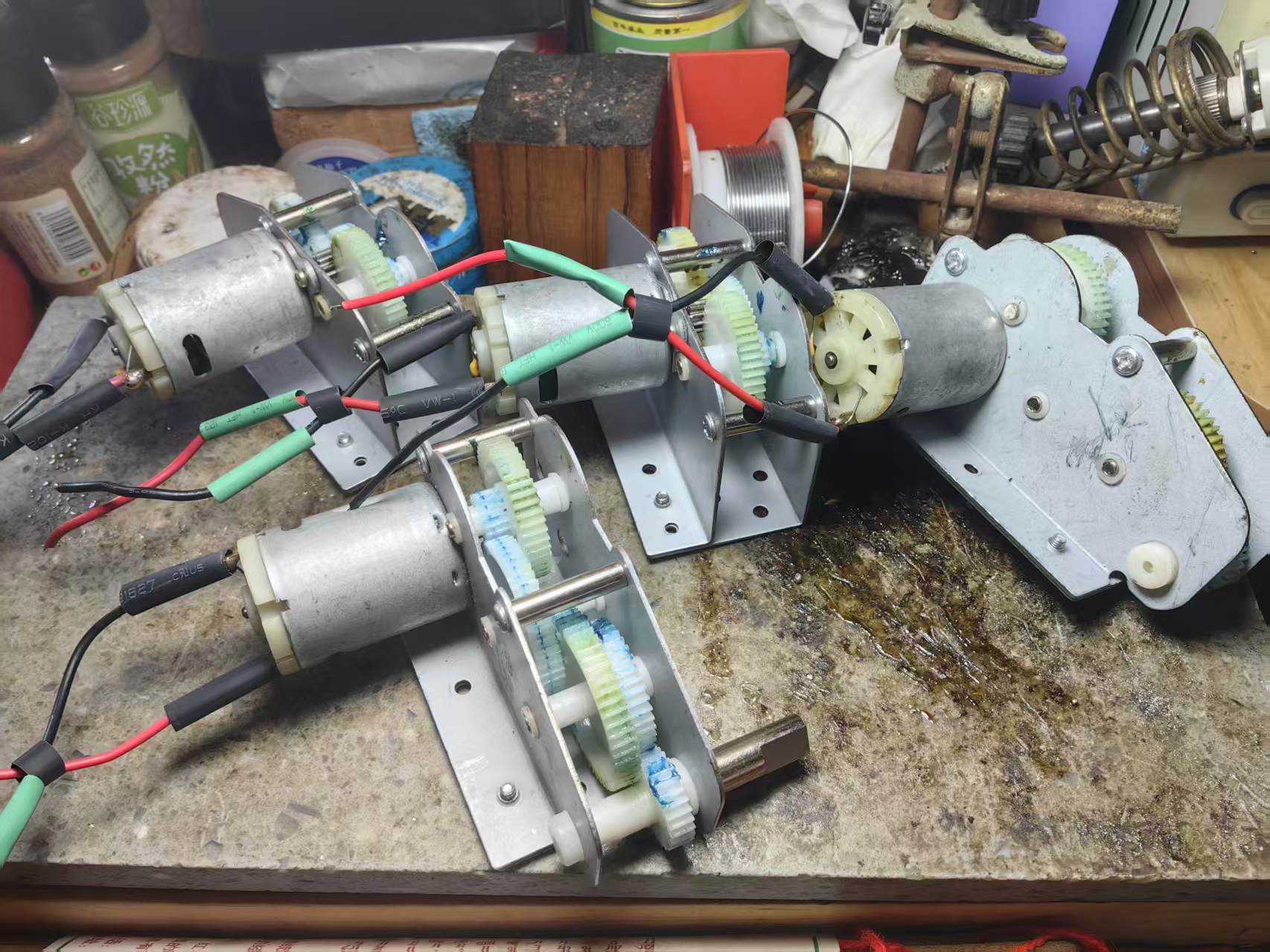

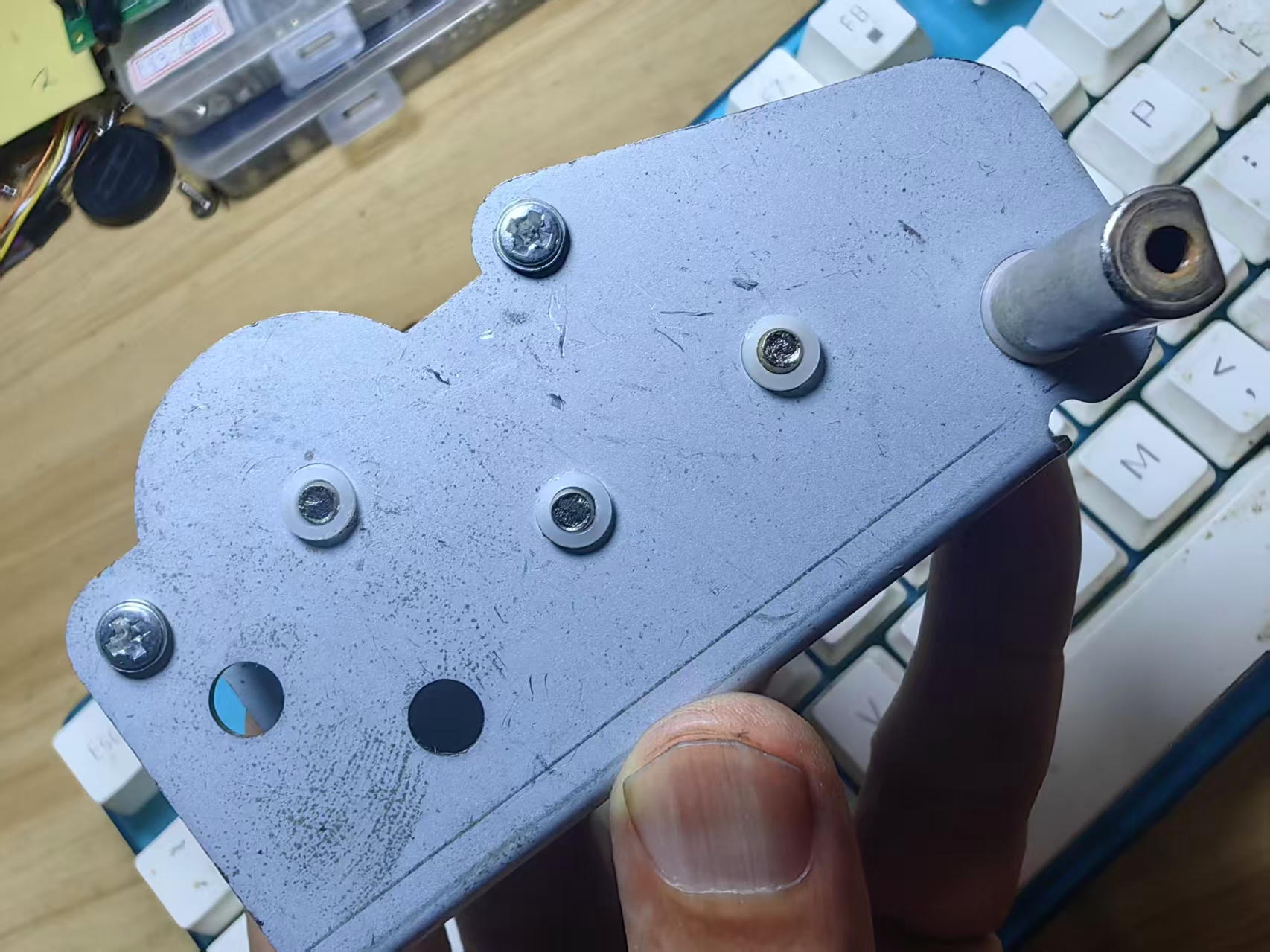

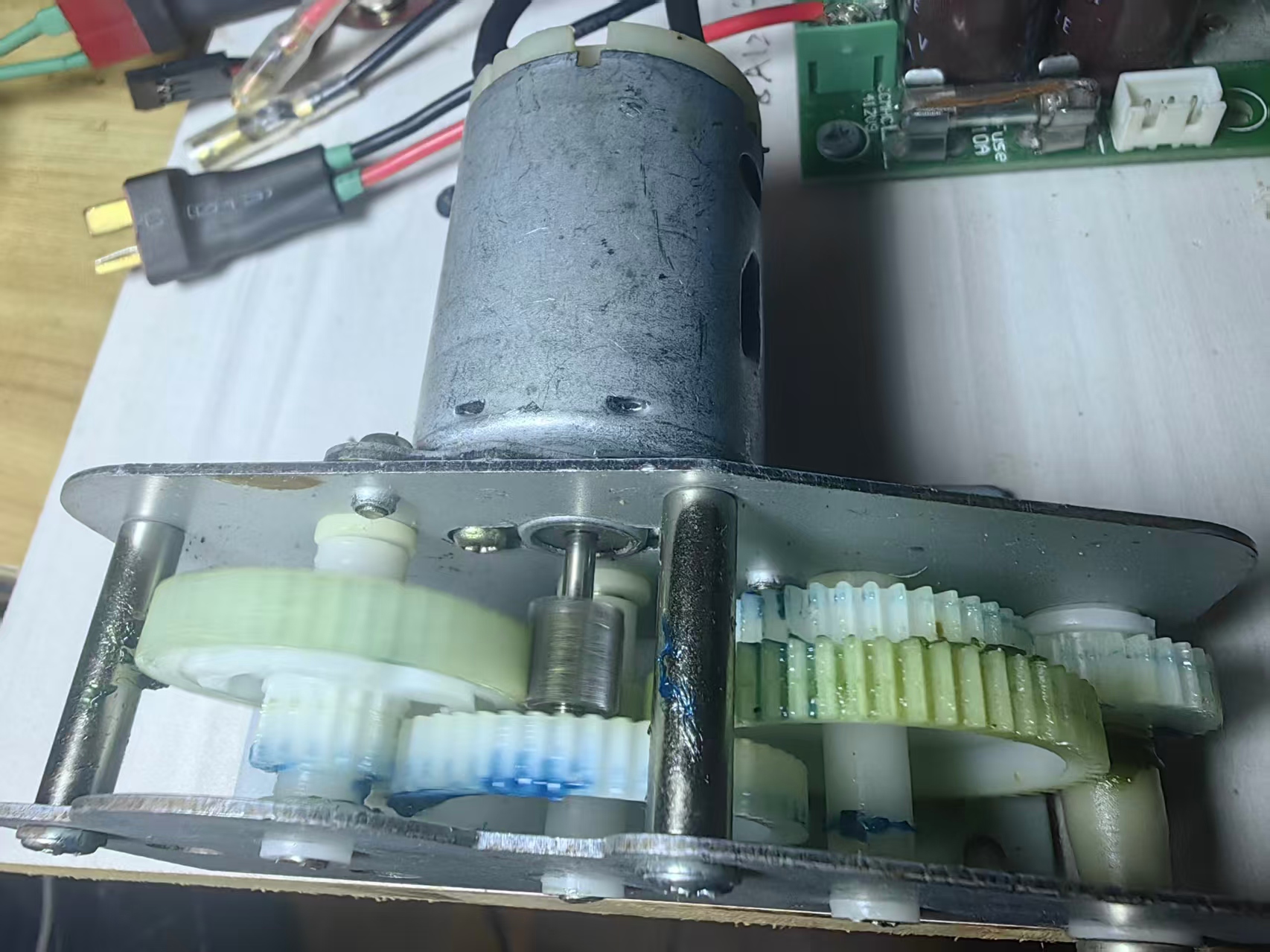

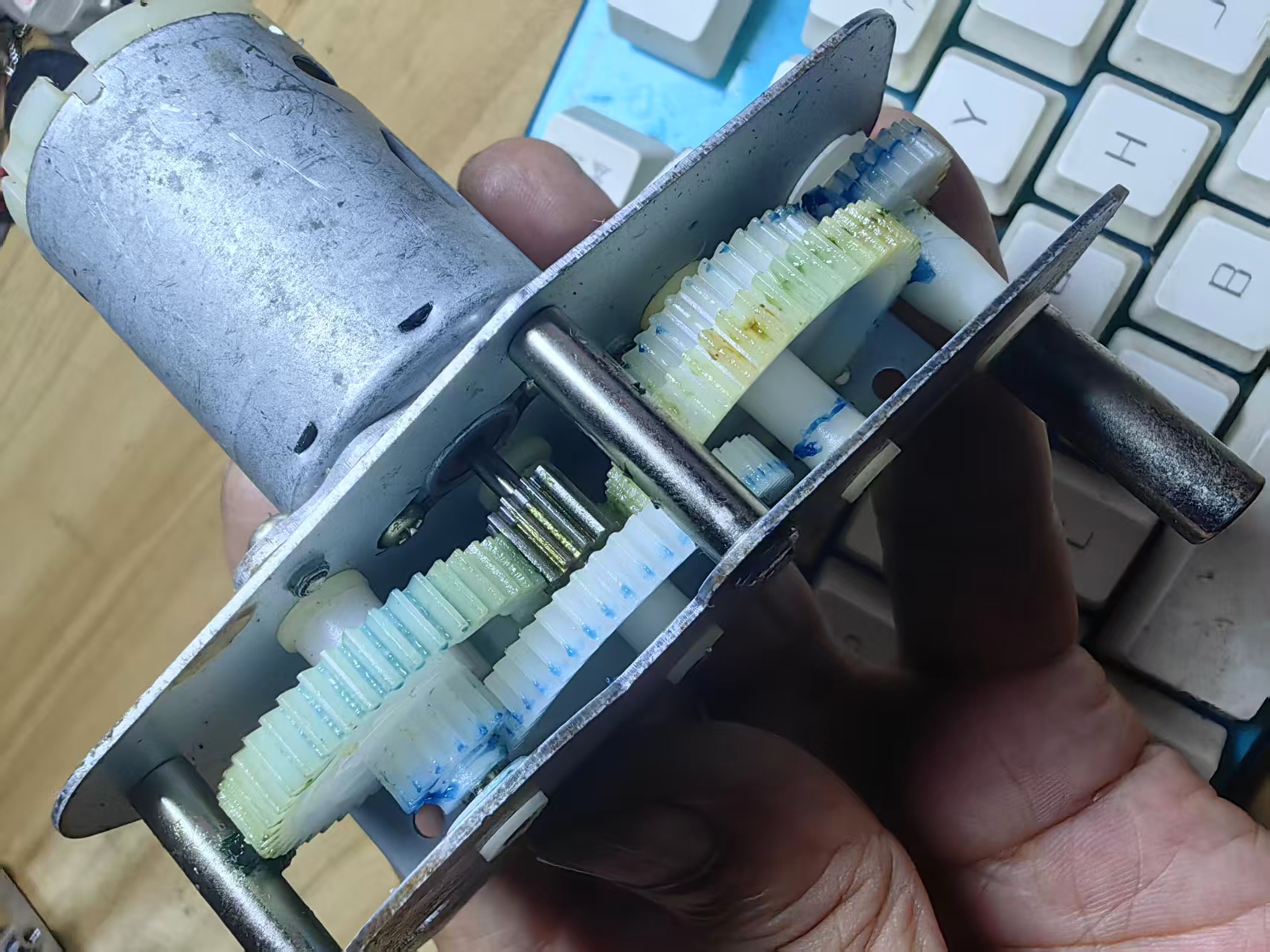

【[花雕动手做]测试电机驱动外置式减速箱 #diy电子爱好者 #电子diy #学习机械设计 #花雕动手做 #动手的快乐谁懂啊】

https://www.bilibili.com/video/BV1n9YJ6CEFE/

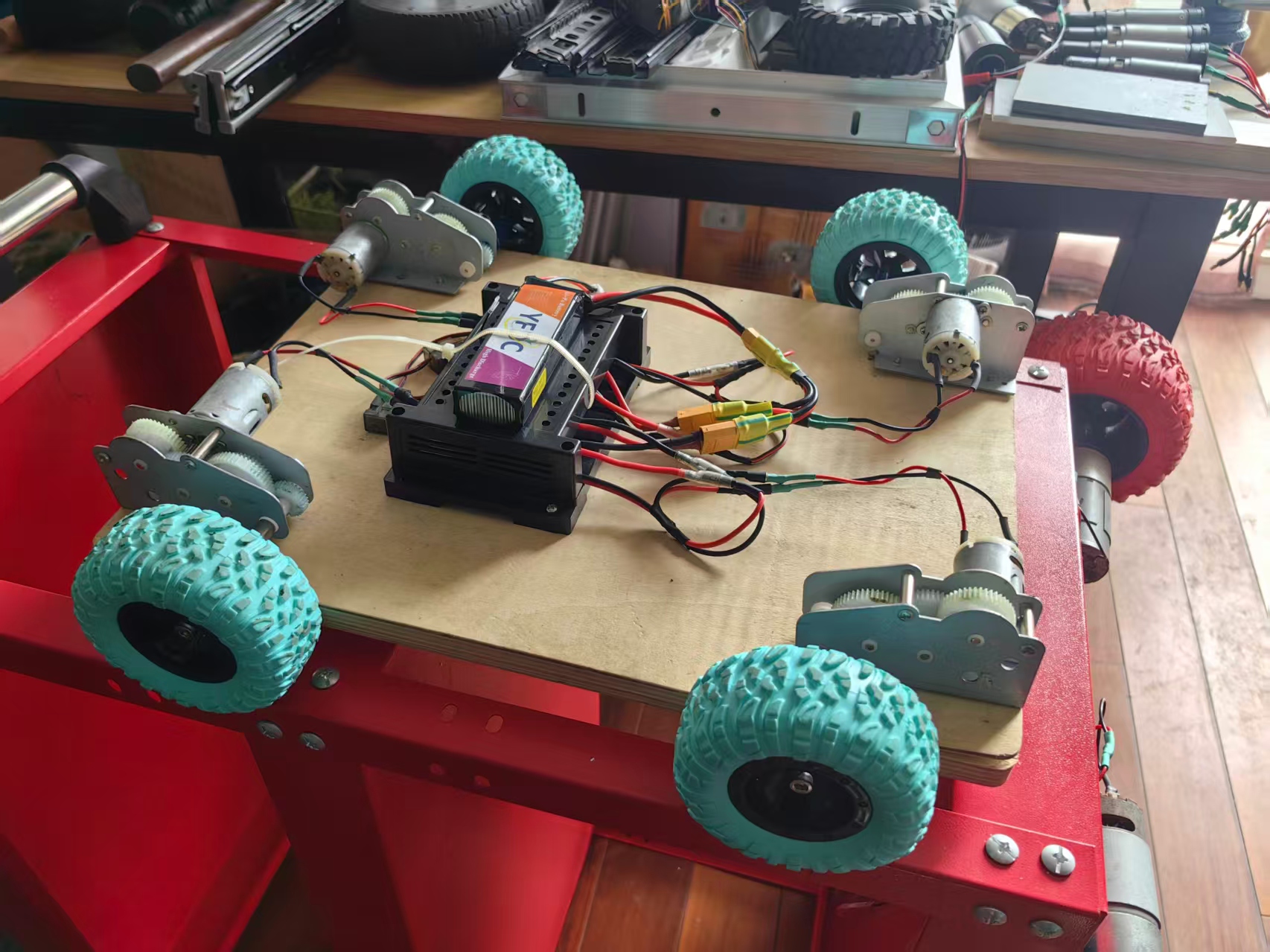

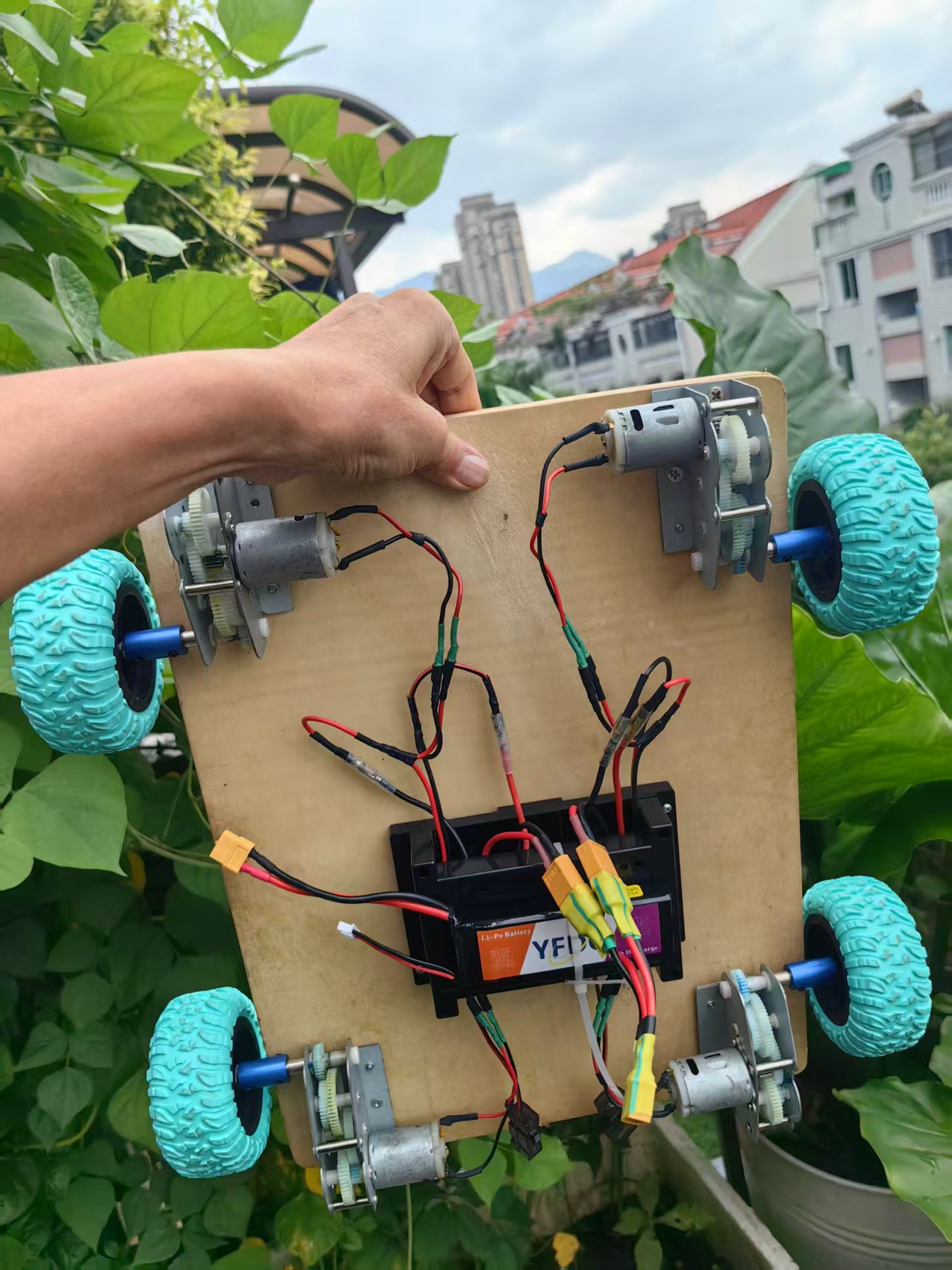

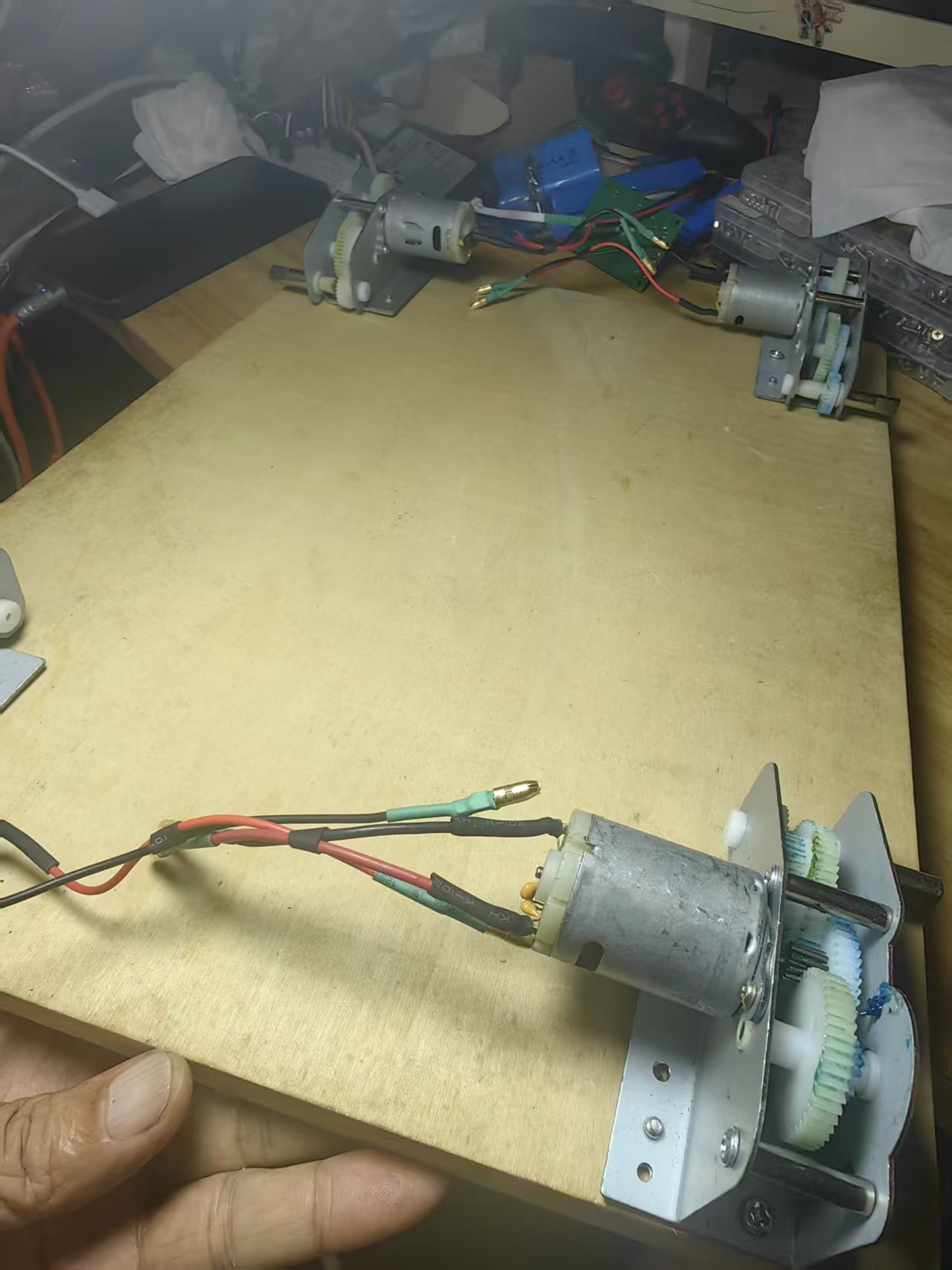

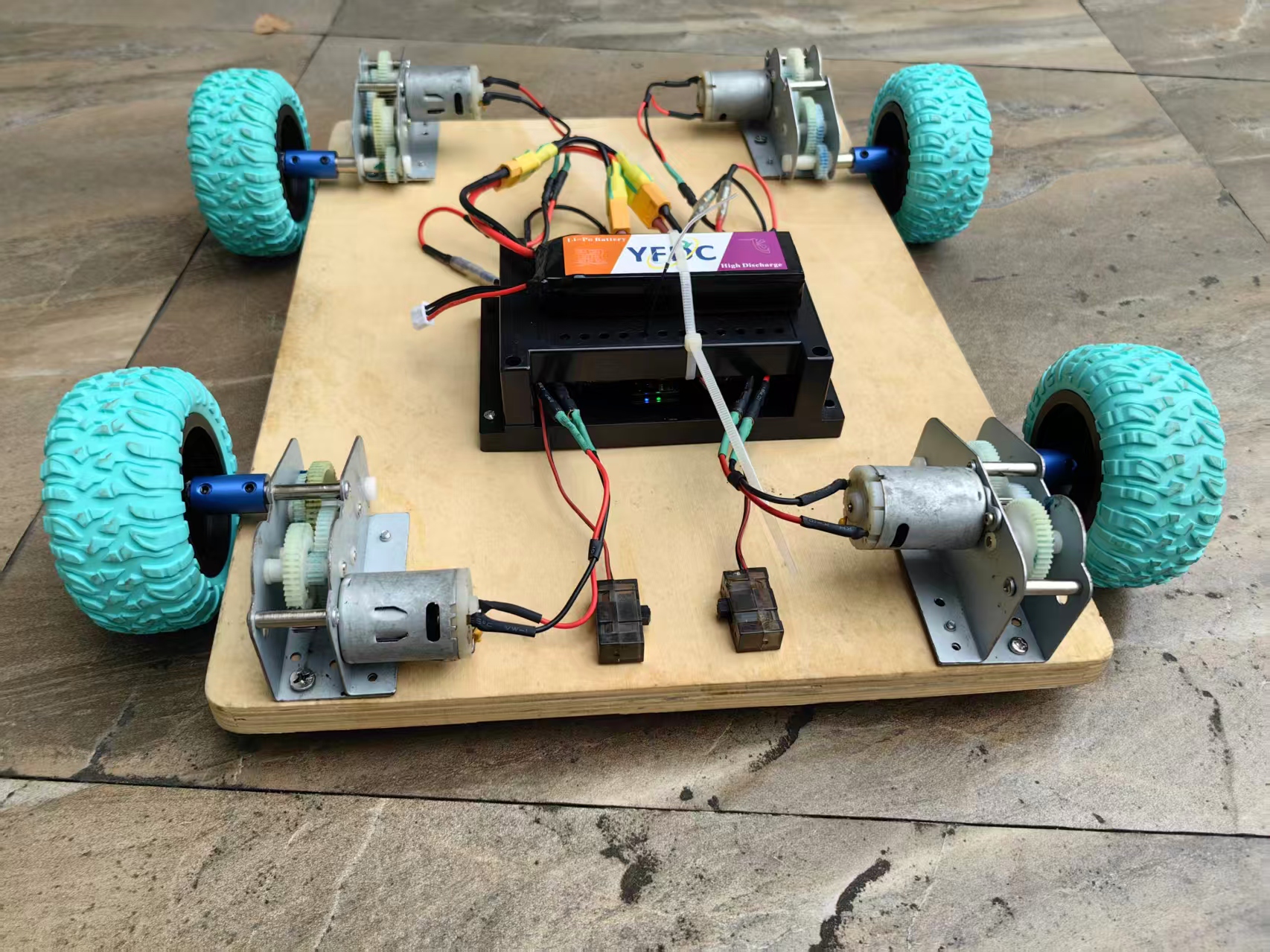

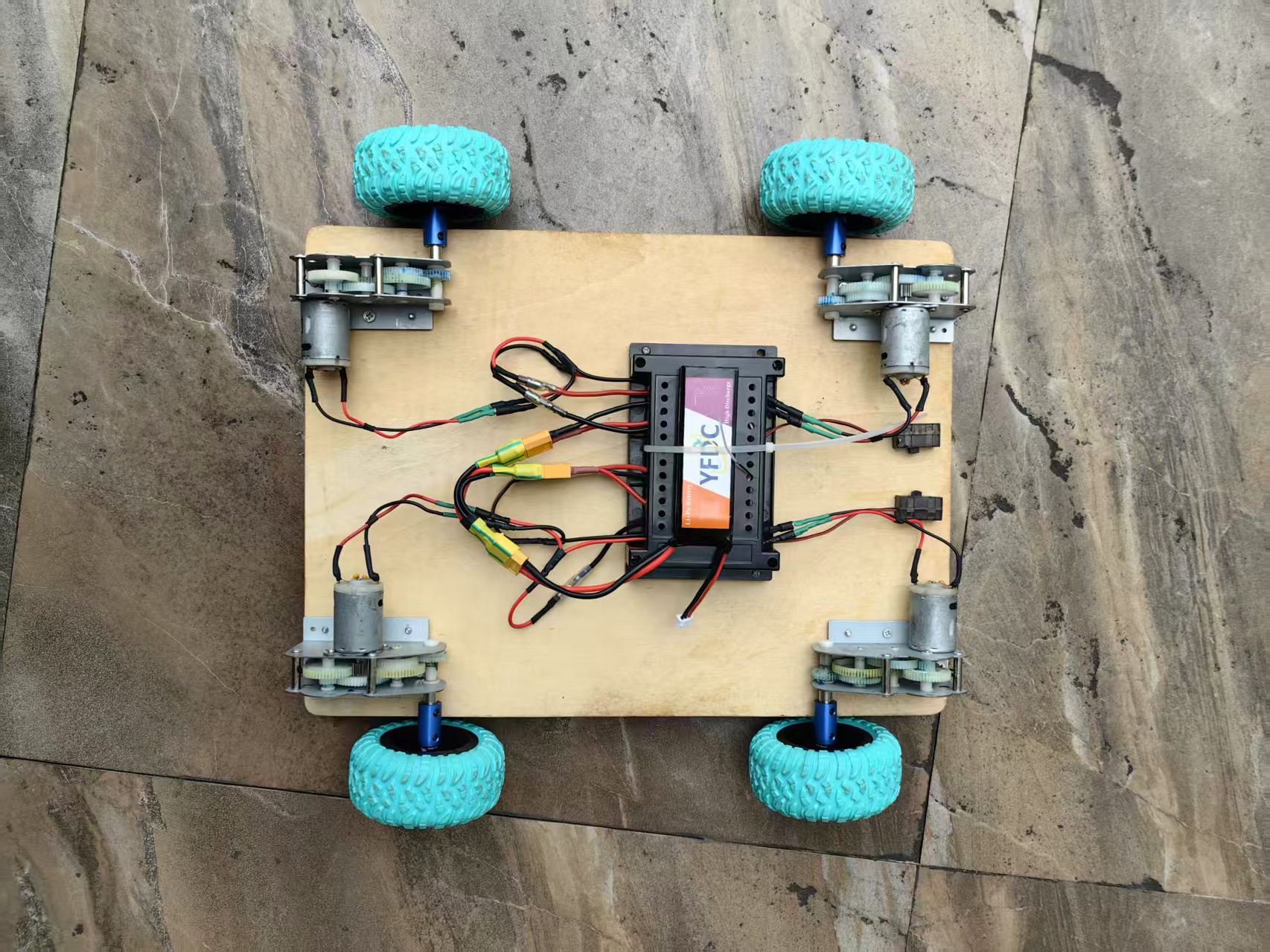

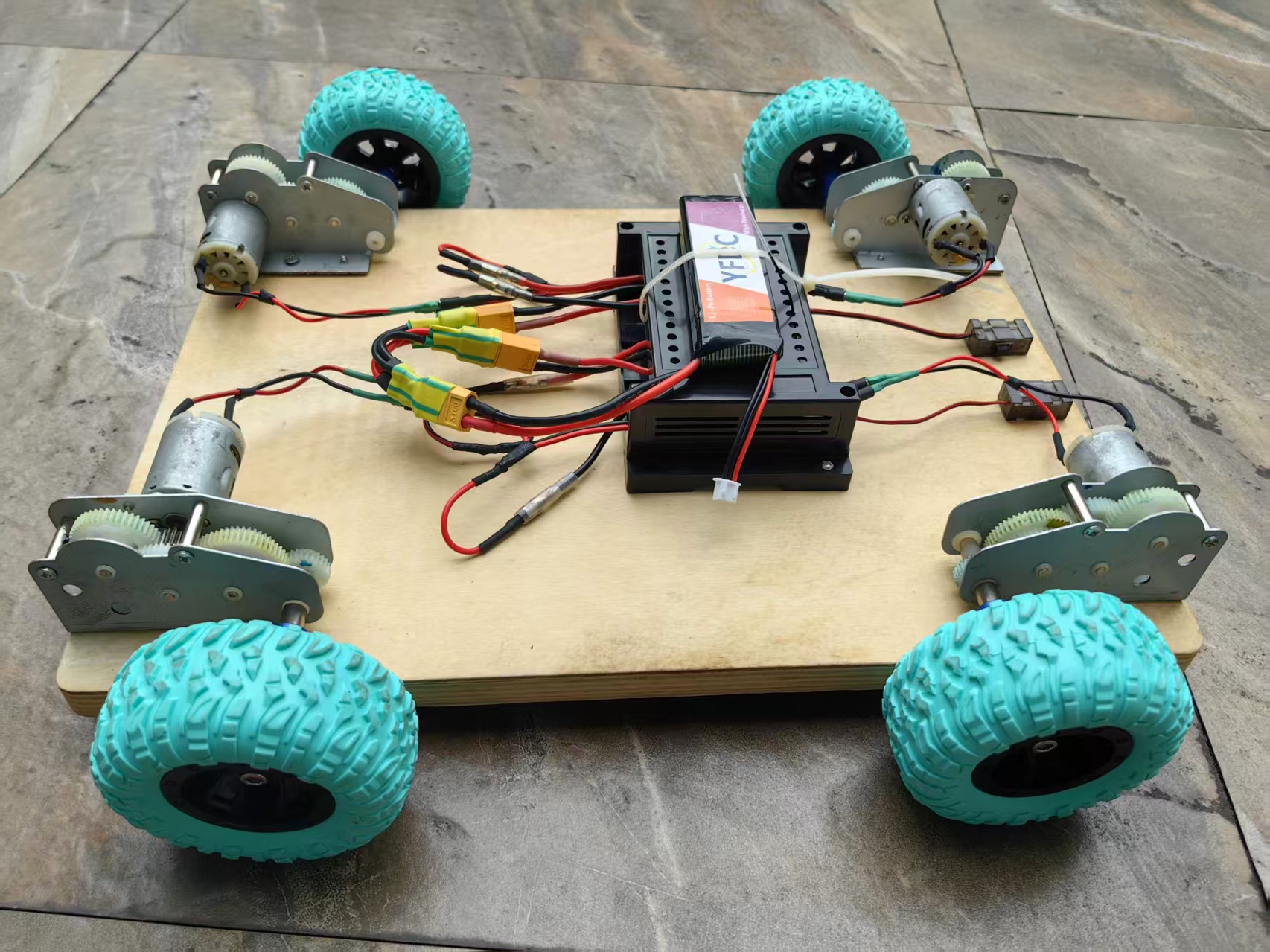

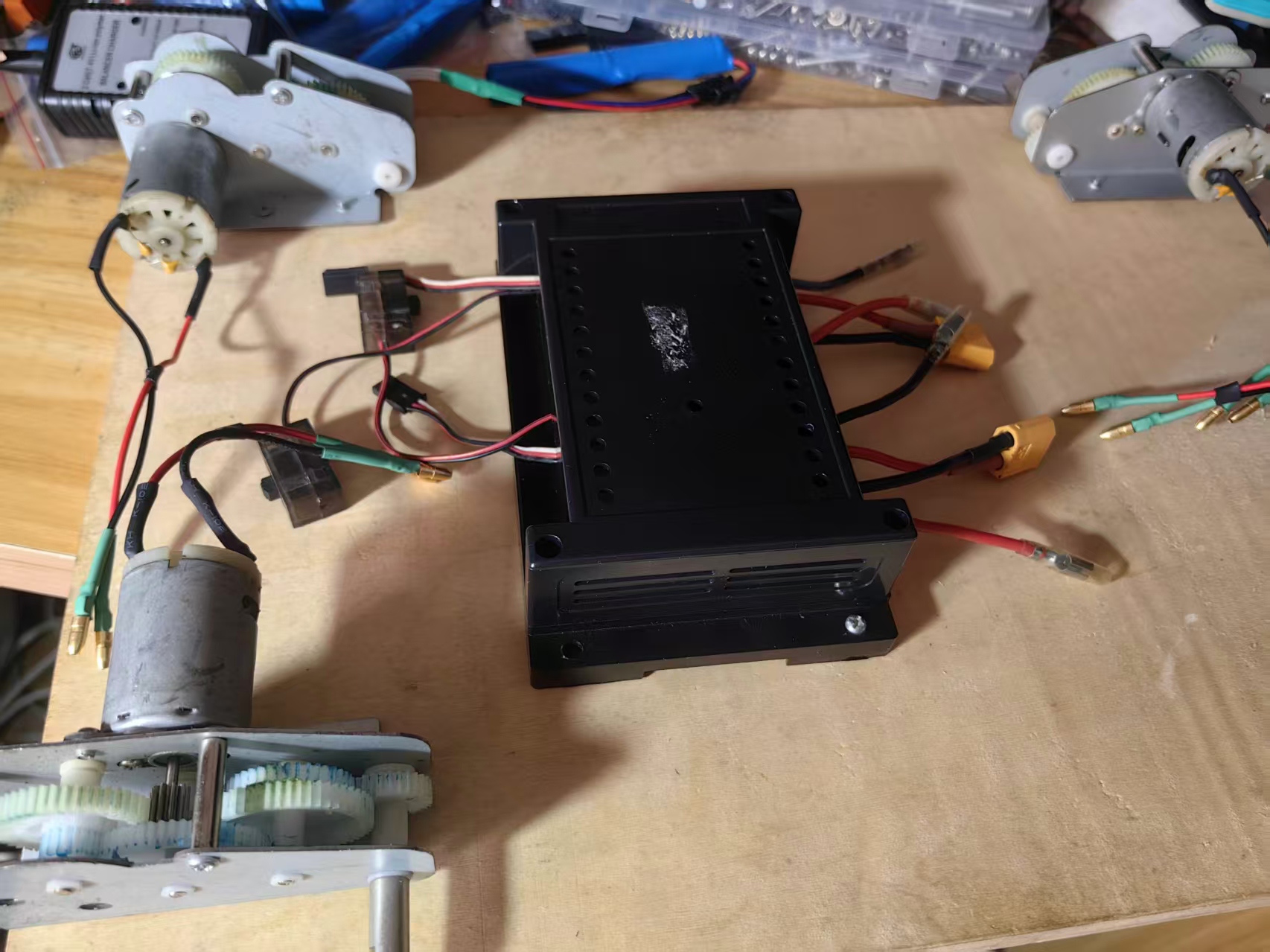

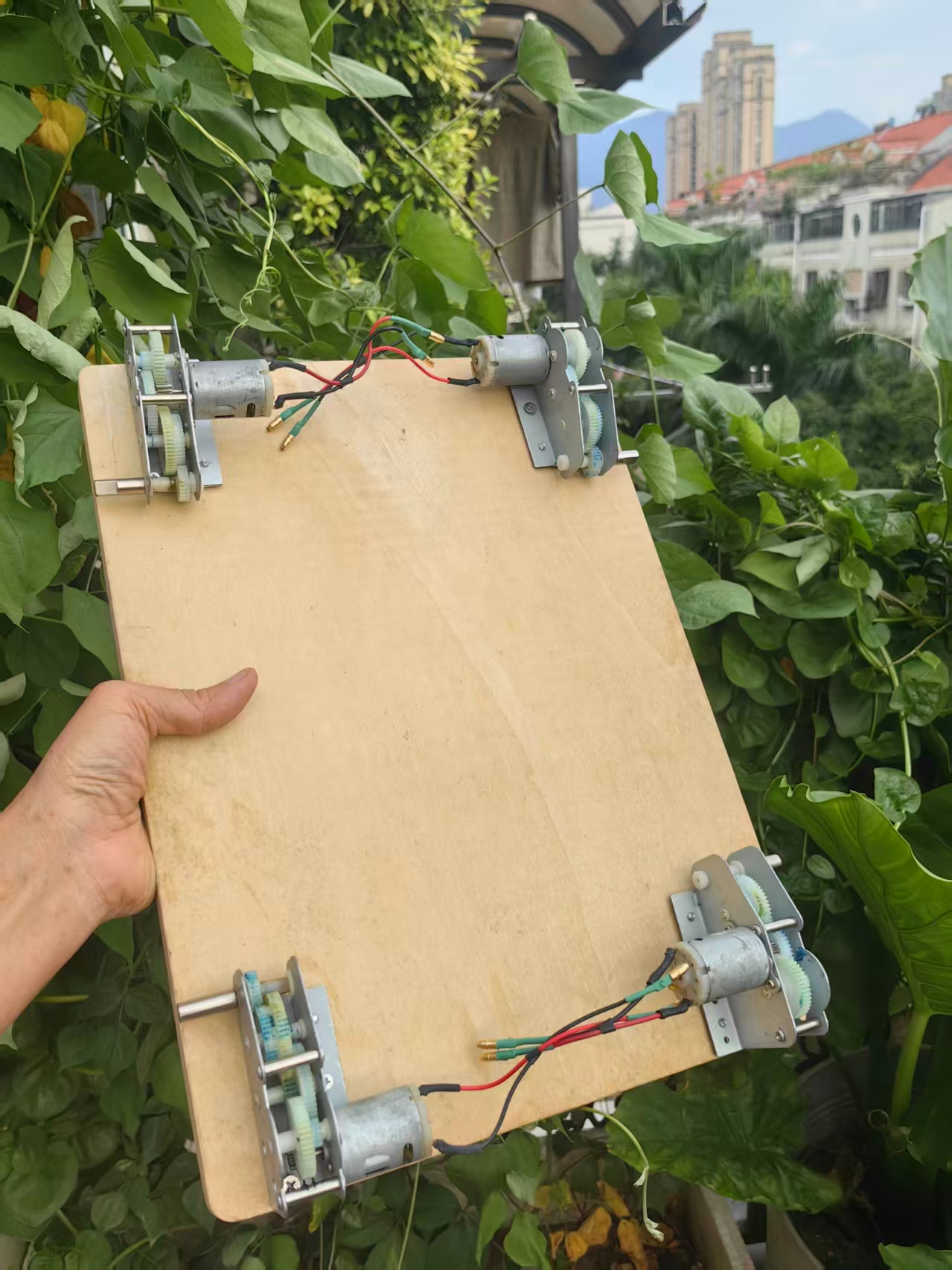

制作小车

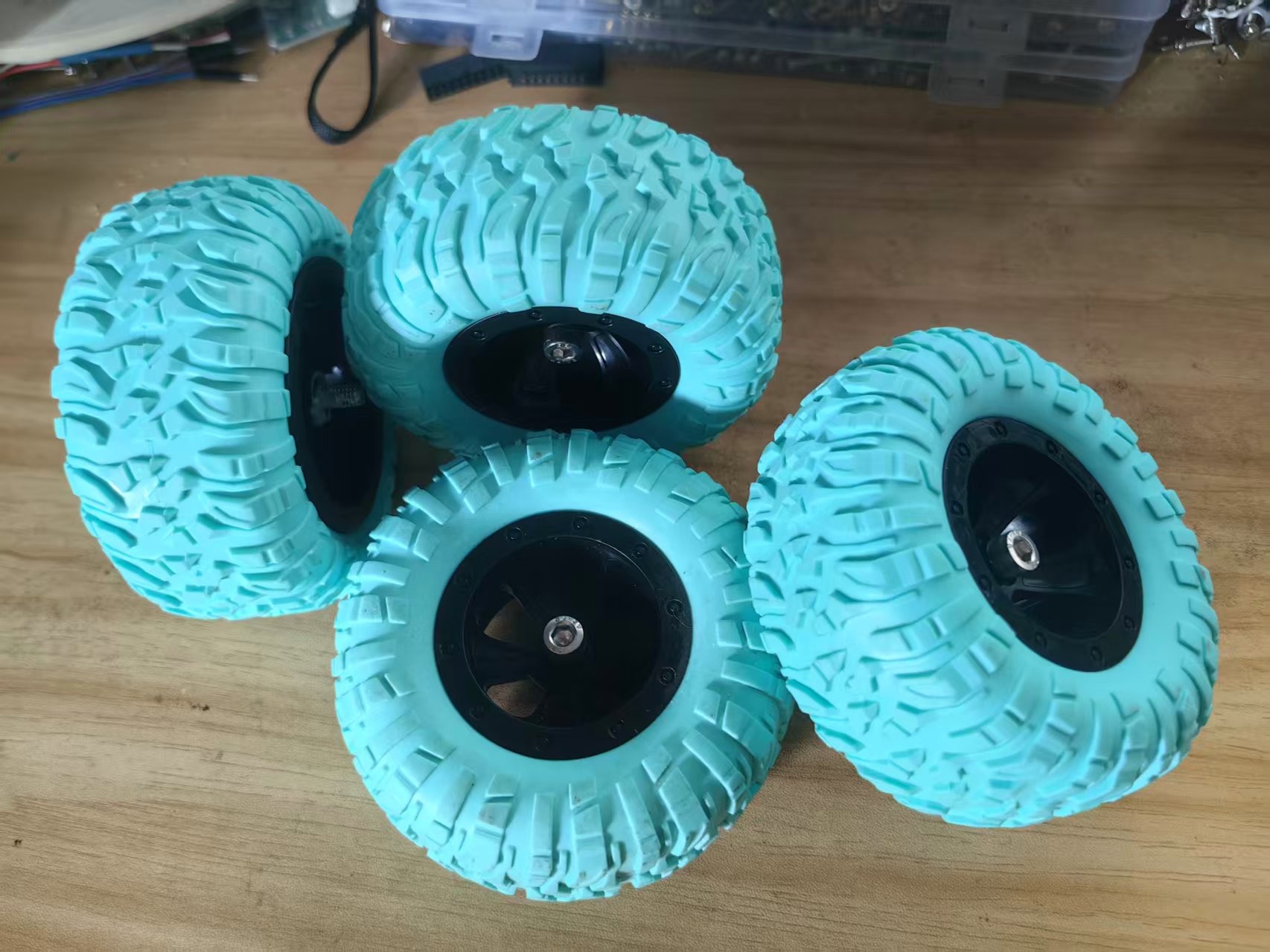

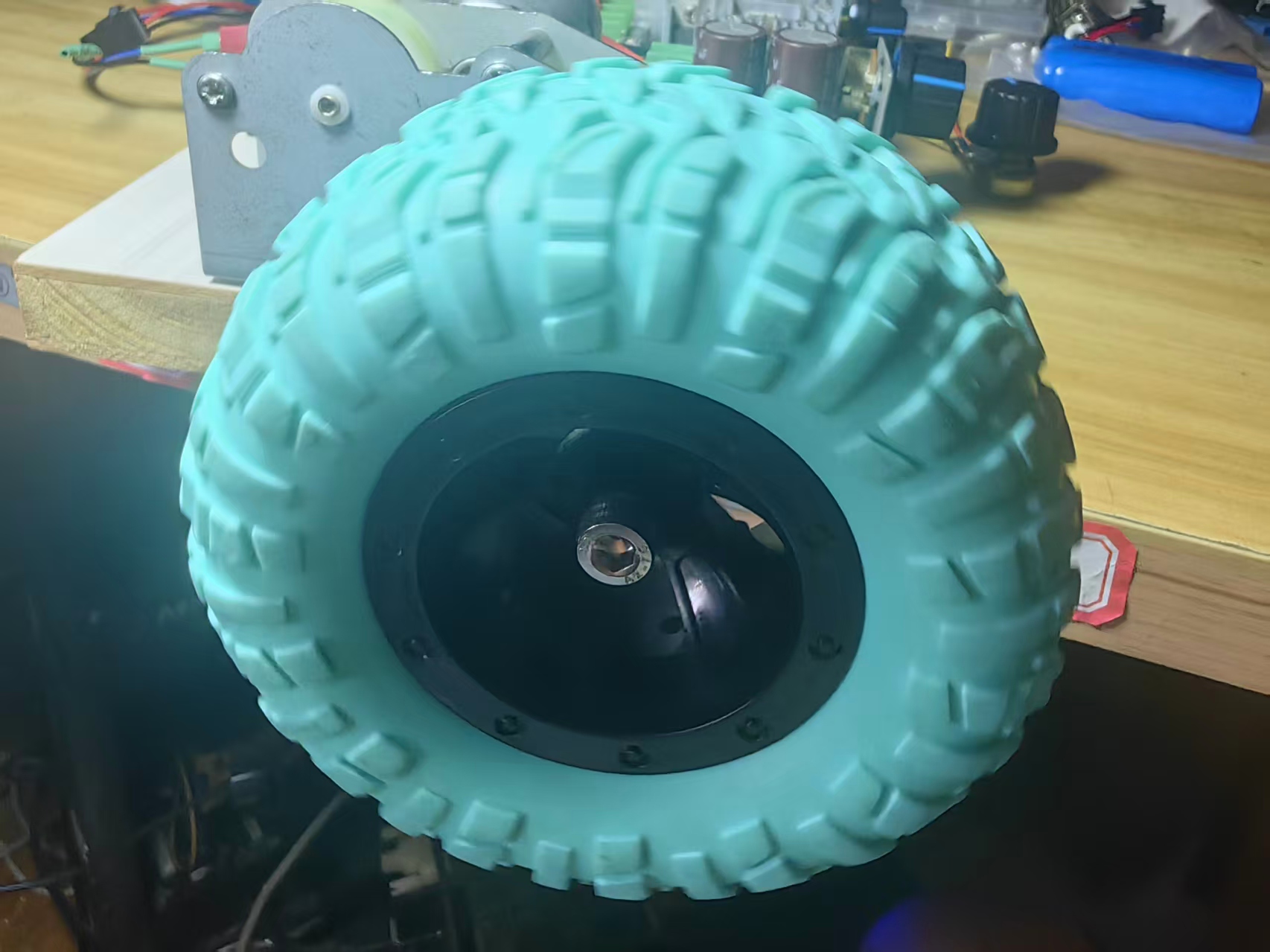

橡胶轮胎

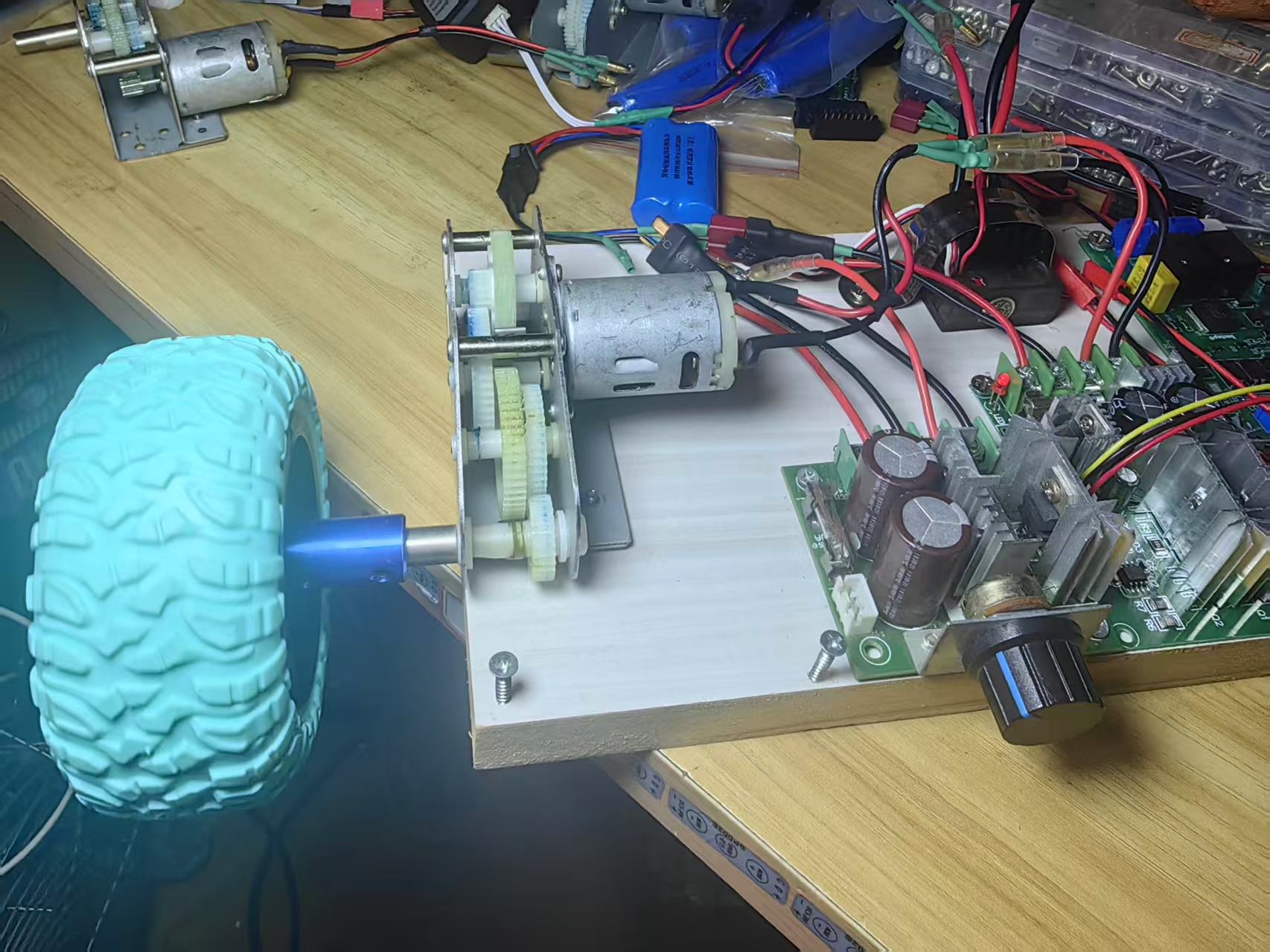

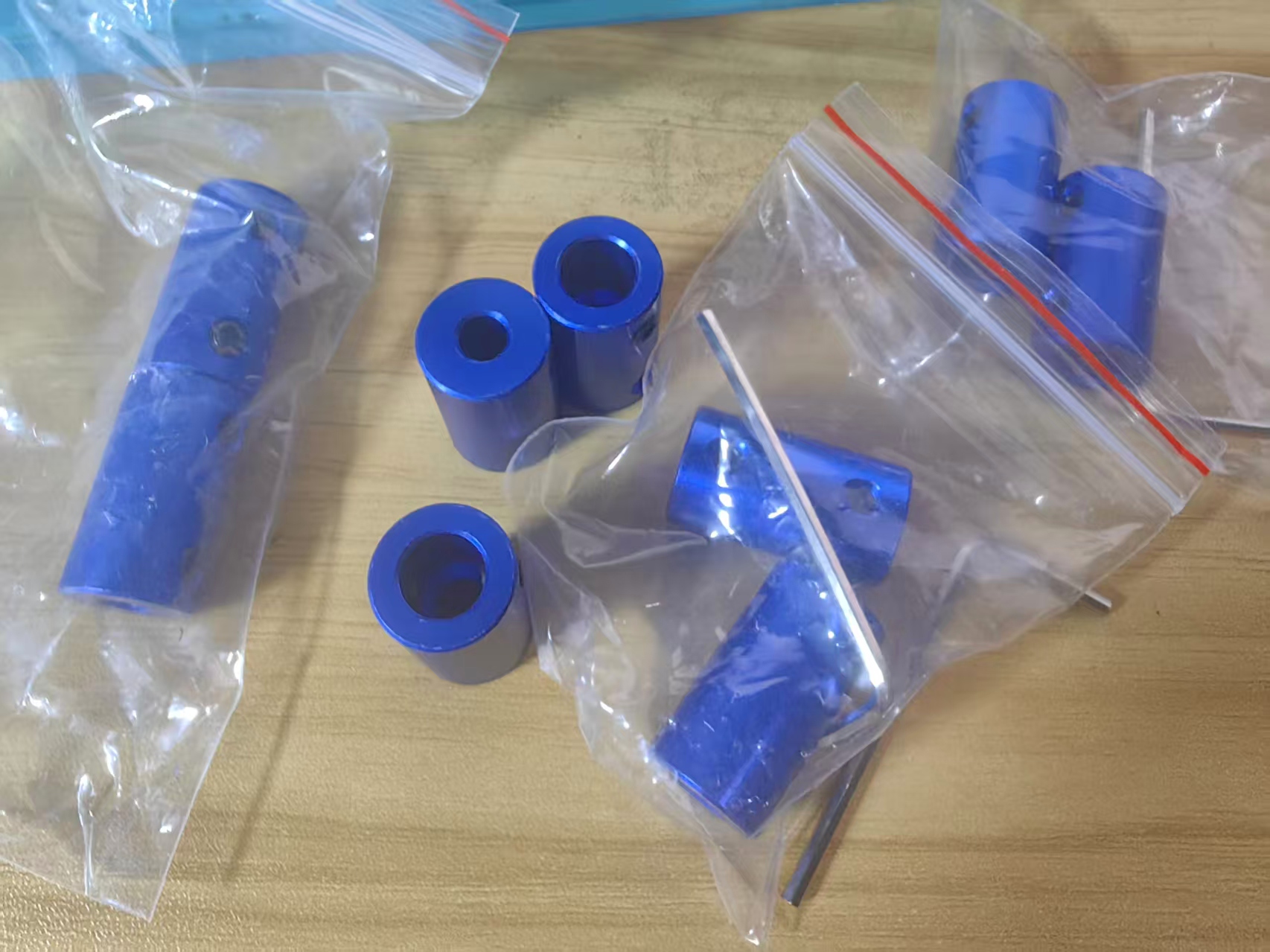

铝合金5-8mm联轴器

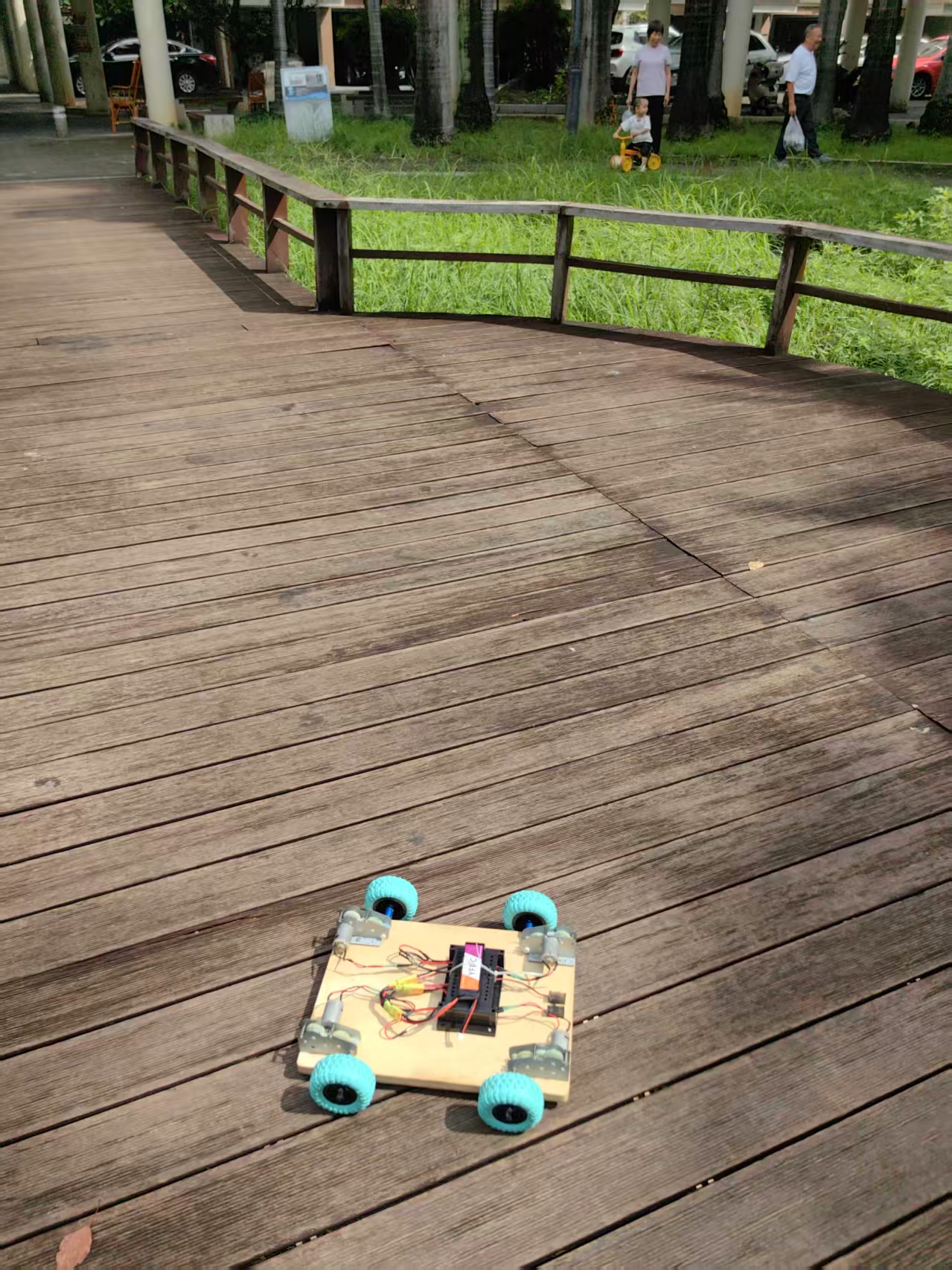

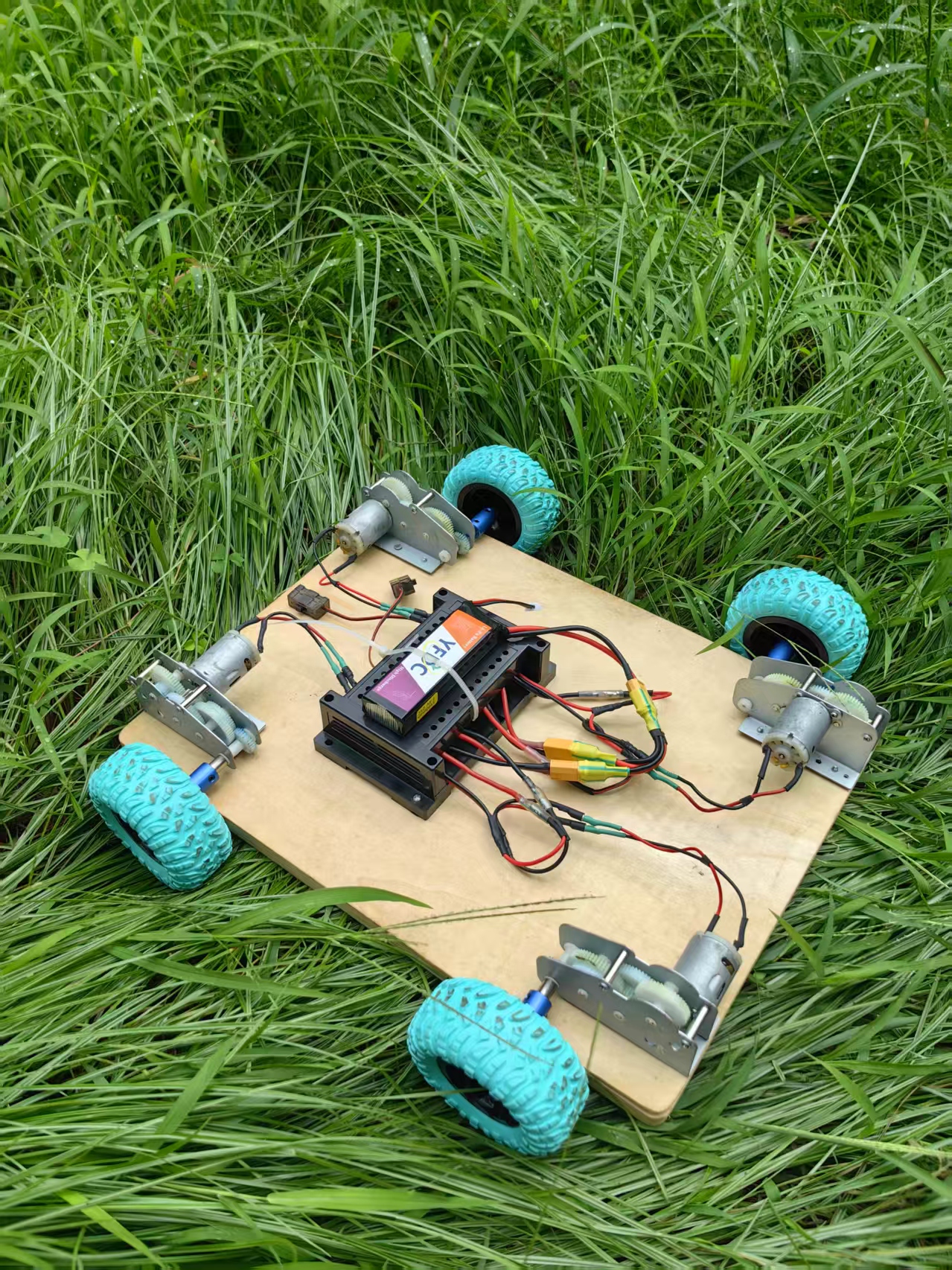

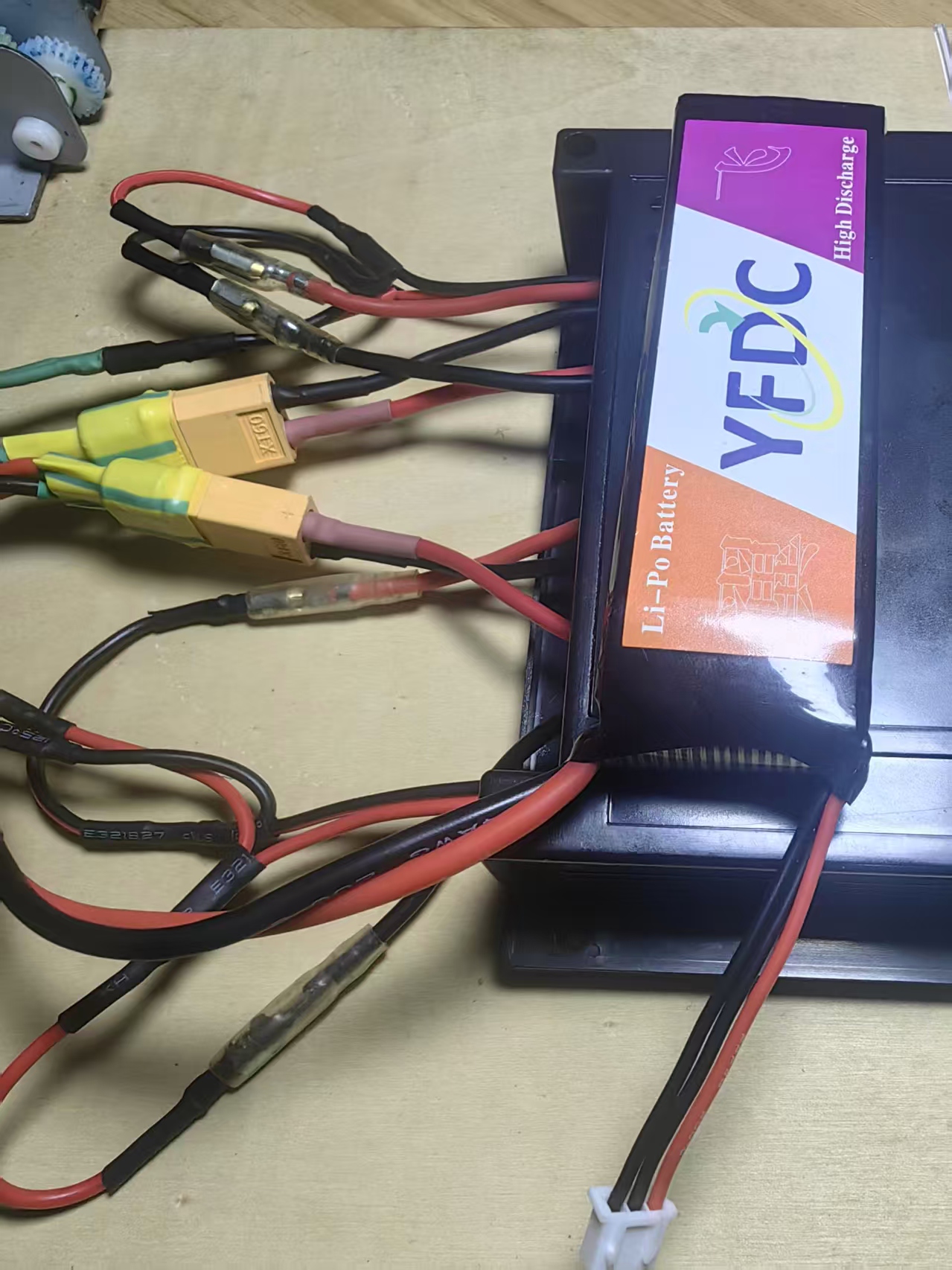

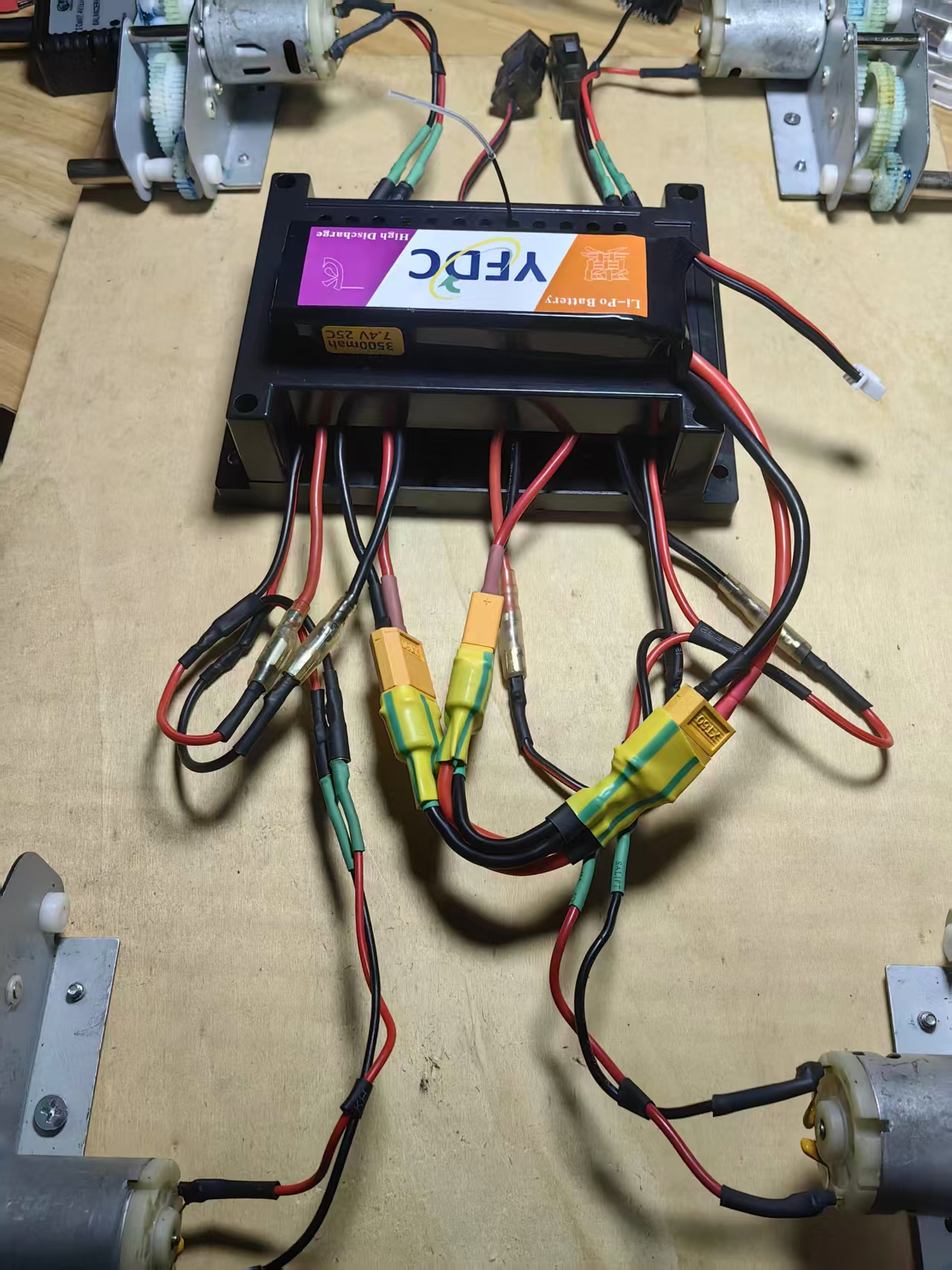

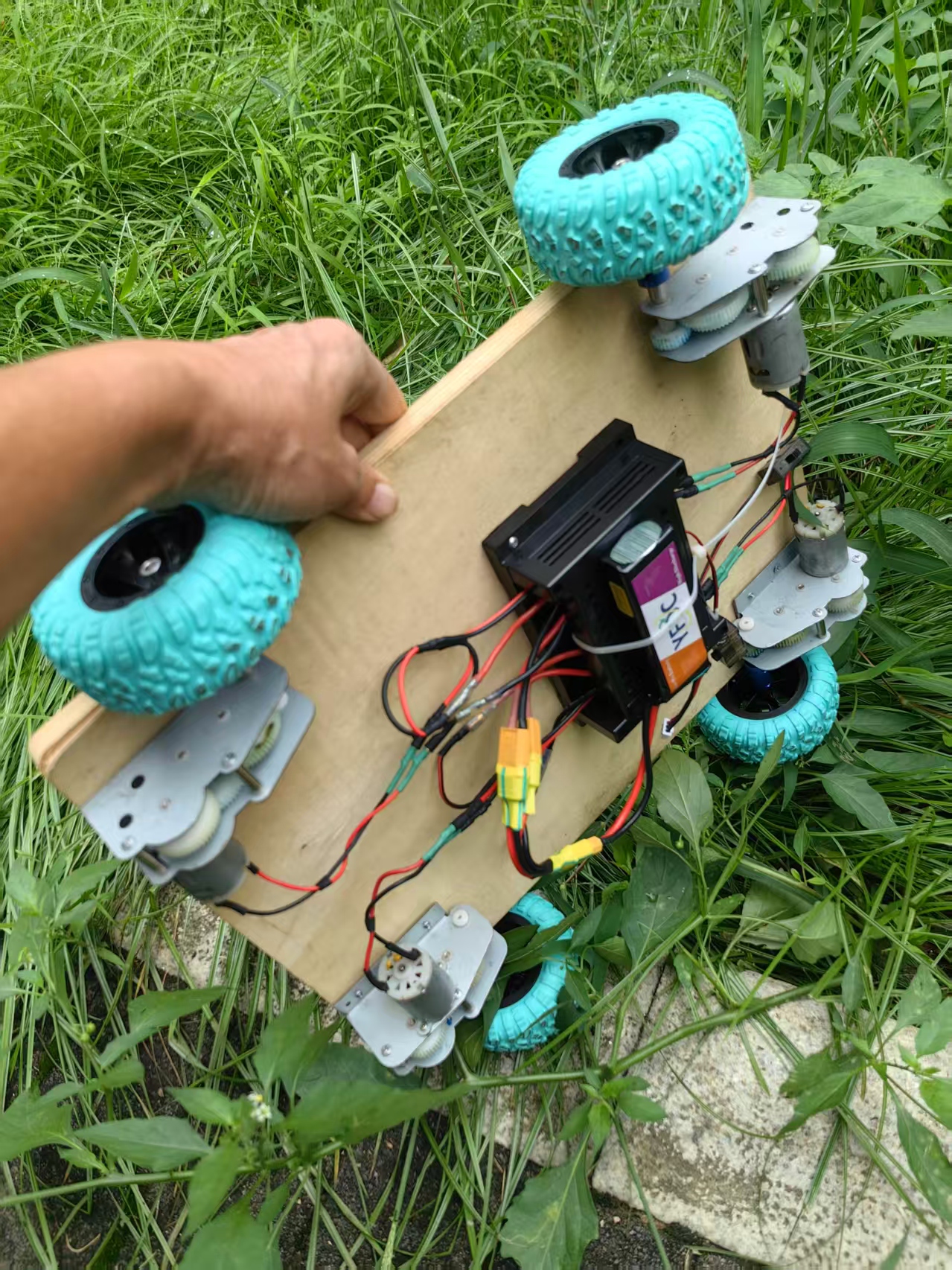

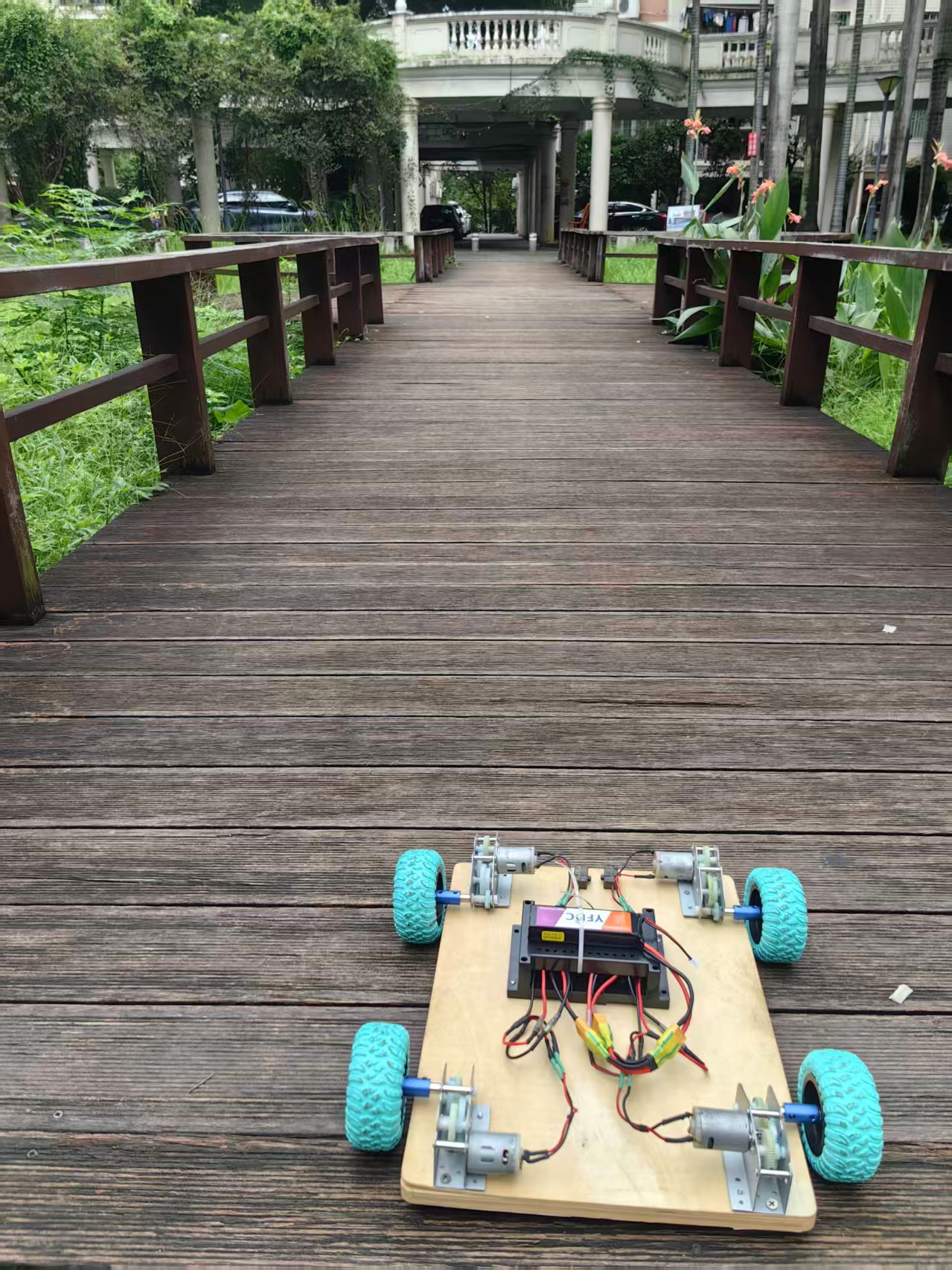

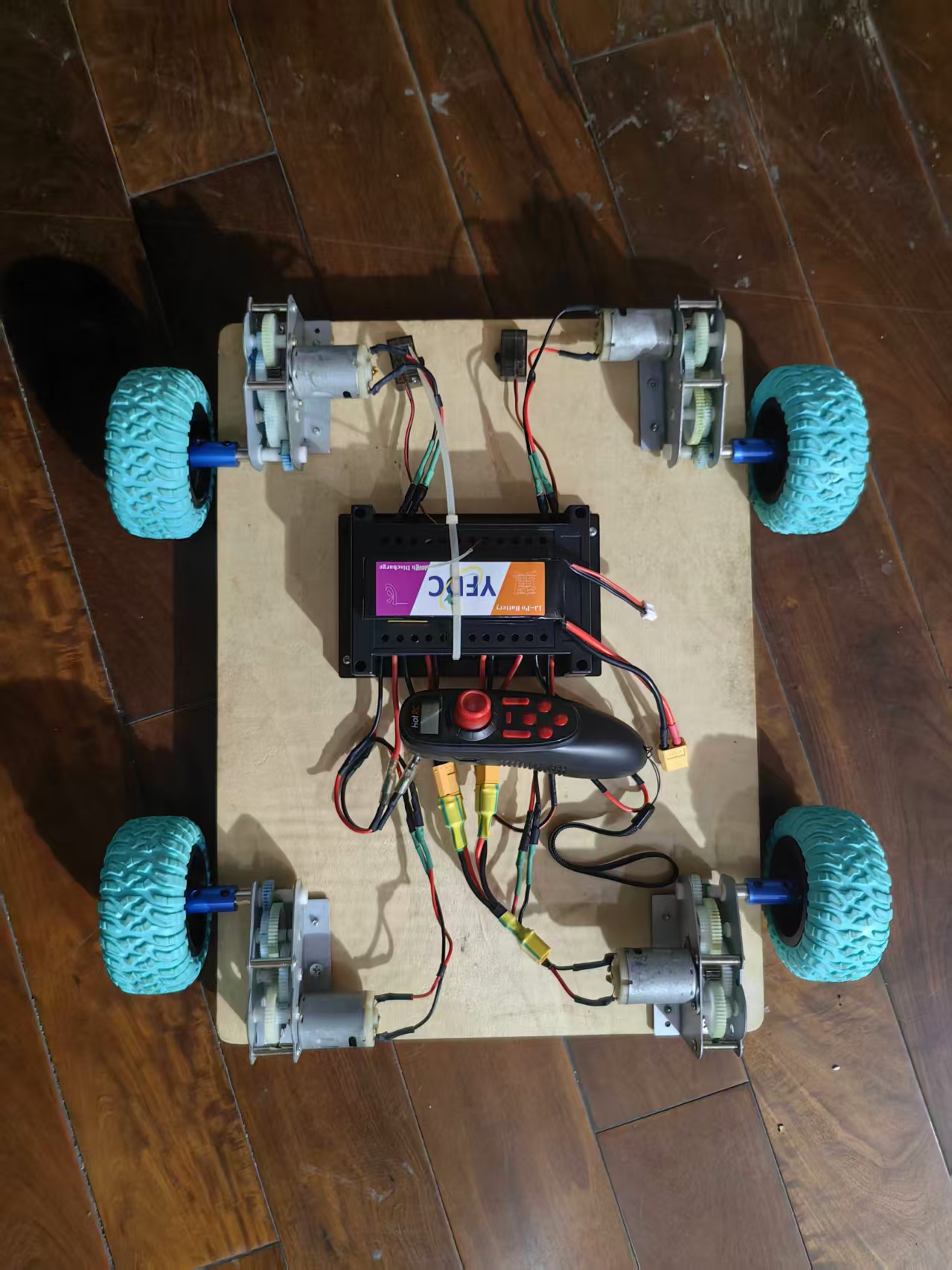

实验测试场景图与记录视频

【【花雕动手做】使用3S（11.1V）30A有刷双向电调和坦克波箱的四驱小车 #亲子自制手工玩具 #花雕动手做 #科技小制作分享 #科技小制作小发明 #电子制作】

https://www.bilibili.com/video/BV1n8YT6kES4/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987

【【花雕动手做】使用3S（11.1V）30A有刷双向电调和坦克波箱的四驱小车 #亲子自制手工玩具 #花雕动手做 #科技小制作分享 #科技爱好者手工】

https://www.bilibili.com/video/BV1GmYT6FEzi/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
