1. 概述：机器人直线关节模组与行星滚柱丝杠

1.1 什么是直线关节模组

直线关节模组是一种集成化的直线运动执行器，把电机旋转运动转化为高精度直线推拉运动。采用行星滚柱丝杠（PRS，Planetary Roller Screw）作为传动核心的方案，是目前人形机器人、高负载精密运动领域的主流路线。

1.2 行星滚柱丝杠的工作原理与优势

与滚珠丝杠类似，但滚动体由"滚珠"换成带螺纹的滚柱。滚柱围绕丝杠轴做行星运动（自转 + 公转），与丝杠、螺母的螺纹同时多点啮合传力。

对比项	滚珠丝杠	行星滚柱丝杠
接触点 / 螺纹啮合数	少（点接触）	多（多螺纹同时啮合）
承载能力	中	高（可达数倍）
刚度	中	高
抗冲击 / 抗振动	弱	强
寿命	中	长
体积 / 重量	大	紧凑，功率密度高
效率	约 90%	略低（约 70%–85%）
成本 / 加工难度	低	高（精密磨削螺纹）

1.3 典型构成与应用场景

模组典型构成：电机（伺服 / 无框力矩电机）+ 减速机构 + 行星滚柱丝杠 + 导轨导向 + 编码器（绝对值）+ 驱动器 + 力 / 力矩传感器（可选），做成一体化紧凑模组。

• 人形机器人下肢关节：髋、膝、踝——需要大推力、高刚度、抗冲击，PRS 是最佳选择；

• 灵巧手 / 机械臂直线关节：小体积、高精度推拉；

• 工业场景：机床进给、注塑机顶出、压装设备等。

相比"旋转电机 + 减速器 + 滚珠丝杠"的传统组合，PRS 直线模组体积更小、功率密度更高、刚度更好，正好满足人形机器人对"小而有力、高动态响应"的需求。

1.4 关键设计指标

推力（kN 级）、导程、行程、刚度、反向间隙（背隙）、传动效率、寿命（DIN 标准寿命计算）、温升与热变形、噪音。

2. 实测力信号解读（F_enc / F_encFilt / F_encHat）

2.1 图景背景

该图是直线关节（丝杠）调试中的力信号对比折线图。作者已对丝杠内的库伦摩擦、粘滞摩擦和等效质量完成辨识，图中的黄色曲线即为作者按辨识参数计算出的摩擦力，据作者描述已与实测值很接近。横轴 0–12000 为采样点 / 时间，纵轴为力值（-1000 至 1500）。

2.2 三条曲线含义

曲线	类型	特征
F_enc（蓝色虚线）	编码器 / 传感器原始力	噪声大、高频毛刺明显，是原始测量
F_encFilt（橙红实线）	滤波后力	平滑、跟随趋势，是处理后的反馈基准
F_encHat（黄色实线）	估计 / 模型拟合力	整体趋势相近，但与滤波值存在明显偏差

2.3 值得关注的信号特征

• 全段正负交替的波动——像是往复运动（或加载 / 卸载循环）中的力变化；

• 约 x=6000 处出现明显深谷，x=8000 附近也有较深谷值——这两处是异常 / 剧烈变化点，可能对应换向、冲击或堵转工况；

• F_encHat 与 F_encFilt 的偏差——估计模型（摩擦 + 惯量模型）在某些区段跟不准，尤其在深谷附近偏差更大。

3. 力平衡模型与三参数辨识

3.1 核心物理模型

对直线关节模组，电机输出力（即传感器测到的力）满足力平衡方程：

F=meq⋅a+Fc⋅sign(v)+B⋅v

其中三个分量对应三个可辨识参数：

项	含义	物理来源
F_c · sign(v)	库伦摩擦：大小恒定、只随速度方向翻转符号	螺纹滚柱与螺纹之间的干摩擦；行星滚柱丝杠通常带预紧消除背隙，预紧会直接抬高 F_c
B · v	粘滞摩擦：与速度成正比	润滑油膜剪切阻力，速度越高越明显
m_eq · a	等效质量的惯性项	电机转子惯量、丝杠 / 螺母 / 滚柱 / 负载折算到直线方向

等效质量折算关系（P 为导程）：

meq≈Jm⋅(2π/P)2+∑mi

作者完成的辨识，就是同时估出 [F_c, B, m_eq] 三个参数。

3.2 辨识方法：线性最小二乘

模型对参数是线性的，构造回归矩阵后可直接用线性最小二乘一次求解：

• 回归矩阵 X = [a, sign(v), v]，待求参数 θ = [m_eq, F_c, B]；

• 用滤波后的力做辨识（而非原始 F_enc），减小测量噪声对参数的偏置；

• sign(v) 增加死区（如 |v| 小于阈值时摩擦项取 0），防止速度过零抖动导致摩擦项误翻转；

• v、a 由位置中心差分 + 零相位低通滤波（filtfilt）估计，抑制微分噪声放大。

3.3 辨识验证结果（合成数据，真值已知可对照）

参数	辨识值	真值	说明
m_eq 等效质量	1.199 kg	1.200 kg	几乎精确
F_c 库伦摩擦	103.3 N	120.0 N	偏低
B 粘滞系数	52.9 N·s/m	40.0 N·s/m	偏高
拟合优度	R² = 0.978	—	残差 RMSE ≈ 23.3 N

一个重要现象：合成"真实力"里加入了 Stribeck 低速下凹效应，而辨识模型只有"库伦 + 粘滞"。结果 F_c 被低估、B 被高估——未建模的非线性"泄漏"进了线性参数。这正是实测图深谷处 F_encHat 偏离的来源，残差集中在换向低速段（±100 N 尖峰），与实测图完全同构。

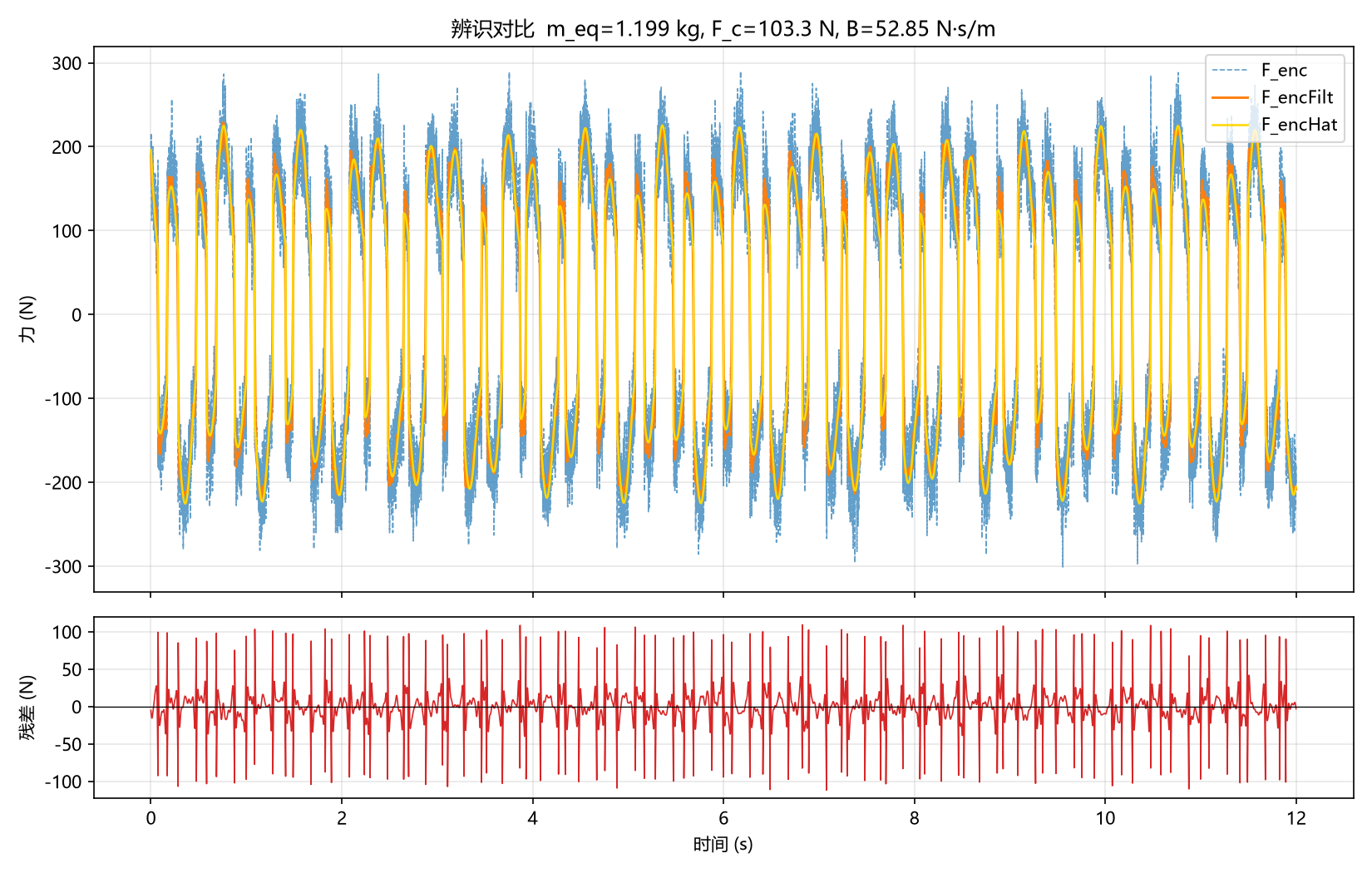

三参数辨识对比结果（上：F_enc / F_encFilt / F_encHat 三线对比；下：残差）


3.4 偏差来源分析（换向深谷）

x≈6000 与 x≈8000 的深谷是最典型的偏差放大区，原因通常来自静态摩擦模型覆盖不到的地方：

1. 速度过零 / 换向点：sign(v) 从 +1 跳到 -1，库伦摩擦阶跃翻转；模型是理想瞬间翻转，真实摩擦存在过渡区，加上速度估计（微分）延迟 / 噪声，翻转点一旦对不齐就出现明显残差；

1. Stribeck 效应：低速区摩擦力并非恒定 F_c，而是随速度出现下凹（低于库伦值），纯"库伦 + 粘滞"模型在低速段天然偏大 / 偏小；

1. 弹性 / 滞回：换向时丝杠-螺母的弹性接触变形储存 / 释放能量，力-位移呈滞回环，静态摩擦模型无法表达；

1. 加速度项放大噪声：a 由位置两次微分得到，噪声放大后直接进模型，在加减速剧烈的深谷区误差最大；

1. 温度与润滑：长时间运行油温变化会改变 B，产生慢变漂移。

4. Stribeck 摩擦详解

4.1 一句话理解

Stribeck 效应：摩擦力和速度的关系不是单调递增的——在低速区，摩擦力反而随速度增大而减小（出现负斜率），降到谷底后再随速度线性上升。这个"先降后升"的凹形就是 Stribeck 曲线，由德国学者 Richard Stribeck 于 1902 年在轴承 / 滑动摩擦实验中系统总结提出。

4.2 物理机理：一条曲线对应三种润滑状态

区段	速度范围	润滑状态	摩擦行为
静摩擦区	v≈0	边界润滑（接触面微观峰直接接触）	摩擦最大，约为 F_s（静摩擦）
混合润滑区	低速	流体动压开始建立，部分"抬开"接触面	摩擦下降（负斜率），谷底约为 F_c（库伦）
流体动力润滑区	中高速	完全油膜隔开，无固体直接接触	摩擦随速度线性上升（粘滞主导 B·v）

关键物理：低速时润滑油来不及形成完整油膜，接触峰仍直接摩擦；速度一上来，油膜动压逐渐把两表面撑开，摩擦反而减小；再往上速度，油膜剪切阻力成为主导，摩擦转为上升。

原理辨析：Stribeck 原始实验用的是"摩擦系数 μ 与 Stribeck 数（η·N/P，即 Hersey 数）"的关系曲线，属于无量纲润滑理论；工程上所说的"Stribeck 摩擦模型"通常简化为"摩擦力与速度"的有量纲形式。两者思想同源，后者才是可直接用于辨识和补偿的模型。

4.3 数学模型与参数

经典连续形式（正负速度都光滑）：

F(v)=Fc+(Fs-Fc)⋅exp-|v/vs|δ⋅sign(v)+B⋅v

参数	含义	物理来源
F_s	最大静摩擦（stiction）	边界润滑、预紧、表面粗糙度
F_c	库伦摩擦（动摩擦平台）	接触面干摩擦基值
F_s − F_c	Stribeck 幅值（静动差）	决定负斜率"深"不深
v_s	Stribeck 特征速度（拐点）	决定负斜率区"宽"不宽
δ	形状指数（0.5–2）	控制下降曲线陡缓；Armstrong 建议 0.5–1，常见取 1 或 2
B	粘滞系数	油膜剪切阻力

注意 sign(v) 在 v=0 处不连续——这是换向瞬间摩擦"跳变"的数学来源。工程上常加死区或把 sign 换成 tanh(v/ε) 做光滑近似，避免数值抖动。

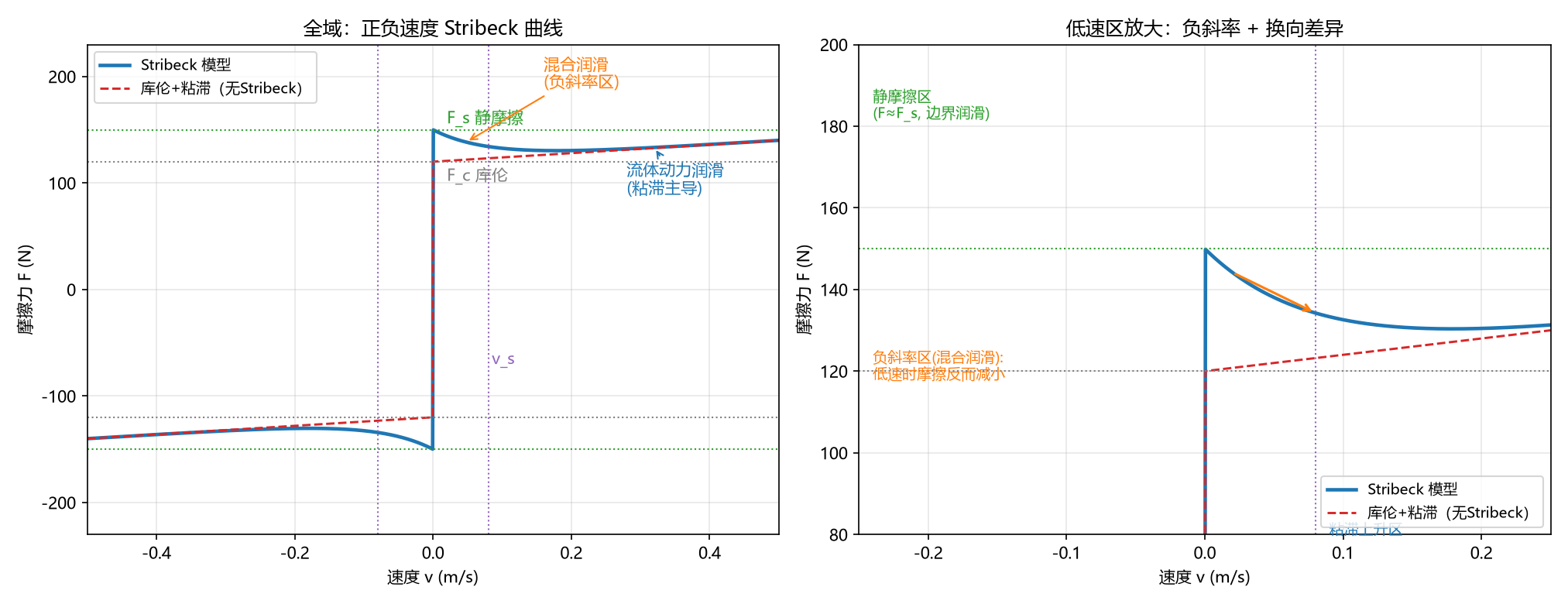

Stribeck 摩擦曲线（左：全域正负速度；右：低速区放大，可见负斜率与换向差异）


4.4 为什么它解释了"换向深谷残差"

纯"库伦 + 粘滞"模型假设：速度一过零，摩擦瞬间就是 ±F_c。但真实物理是：换向时摩擦先到 F_s，经负斜率跌回 F_c 再随速度上升。于是：

• v≈0 附近：模型用 ±F_c 逼近，真实却从 ±F_s 过渡，残差峰值集中在每个换向点；

• 深谷区 = 换向 + 加减速叠加区：既有静动摩擦差，又有加速度微分噪声，偏差自然最大；

• 辨识结果偏置：模型吸收不了负斜率段，最小二乘只好把 F_c 拉低、B 拉高来折中（上节辨识结果即为此现象）。

一句话：F_encHat 与 F_encFilt 的偏差，绝大部分就是"被略掉的 Stribeck 负斜率段"造成的。

4.5 带 Stribeck 的辨识方法（升级版）

参数 [F_s, v_s, δ] 对输出是非线性的，不能再直接用线性最小二乘，两种做法：

1. 分步辨识（推荐，稳）：先用高速段数据估 B（斜率）与 F_c（截距）；再固定 F_c、B，用 curve_fit 拟合 F_s、v_s（δ 可先固定为 1）；

1. 整体非线性优化：scipy.optimize.curve_fit 直接对全部 5 参数拟合，用上轮线性结果作为初值。

4.6 动态摩擦：Stribeck 之上的进阶

Stribeck 是静态（稳态）模型，描述"匀速时摩擦是多少"。真实系统还有动态现象：

• 预滑动位移（presliding）：施加力未超过 F_s 前，接触点先发生微小弹性位移（微米级滞回）；

• stick-slip 爬行：低速进给时"走走停停"，是低速抖动 / 位置超调的经典元凶；

• 摩擦滞回：加速与减速时摩擦路径不重合。

要建模这些，用 Dahl（滞回）或 LuGre（鬃毛 bristle 模型）等动态模型。工程判断：普通力闭环 / 前馈，Stribeck 静态模型够用；做微米级精密定位、低速进给时才必须上动态模型。

4.7 工程应用要点

1. 前馈补偿：用 Stribeck 模型反算 F_ff = F(v)，叠加到电流 / 力指令里，让控制环"预判"摩擦，换向冲击和跟随误差明显下降；

1. 低速爬行抑制：若出现 stick-slip，优先检查低速段润滑与预紧，可加高频小幅 dither 信号或调整位置环增益（增大比例、加前馈速度环）；

1. 参数注意时效：温度升高使 B 变小、润滑变稀；负载 / 预紧变化使 F_s、F_c 变大。辨识最好在工作温度下进行，必要时在线自适应。

5. 附录：配套脚本清单与运行说明

5.1 prs_friction_identification.py（三参数辨识与验证）

• 功能：读取力 / 位置数据，估计 v、a，线性最小二乘辨识 [m_eq, F_c, B]，重构模型力 F_encHat，输出 F_enc / F_encFilt / F_encHat 对比图与残差图；

• 内置合成数据演示：默认直接运行即可复现上节验证结果（含 Stribeck 效应，残差集中在换向低速段）；

• 真实数据用法：main(path='你的csv路径')，CSV 建议列 t, pos（或直接给出 v / a）, F_enc；只有 pos 时自动差分 + 零相位滤波估计 v、a；

• 关键参数：LOWPASS_CUT（力滤波截止频率）、V_DIFF_CUT（速度 / 加速度估计滤波截止）、SIGN_DEADBAND（过零死区）。

5.2 stribeck_curve.py（Stribeck 曲线示意图）

• 功能：绘制全域正负速度 Stribeck 曲线与低速区放大图，标注静摩擦区、负斜率区（混合润滑）、粘滞上升区，并与纯"库伦 + 粘滞"模型对比；

• 参数（F_s, F_c, v_s, B, δ）可直接修改，用于观察各参数对曲线形状的影响。

5.3 运行环境与命令

环境：Python 3.13，依赖 numpy / scipy / pandas / matplotlib（pip install numpy scipy pandas matplotlib）。

text 运行命令 python prs_friction_identification.py python stribeck_curve.py

[prs_friction_identification.py]

[stribeck_curve.py]

核心结论：行星滚柱丝杠直线关节模组的力可按 F = m_eq·a + F_c·sign(v) + B·v 建模并用线性最小二乘辨识；黄色模型力与滤波实测力的偏差几乎全部集中在换向 / 低速段，其根源是 Stribeck 负斜率效应，通过升级为五参数 Stribeck 模型或前馈补偿即可显著改善力控精度。
