导语

  大家好呀～前面几节我们学习了无线链路和WiFi/蜂窝网络的接入技术。这一节我们从网络层的视角来看一个核心问题：当一个移动设备（手机、笔记本）从一个网络移动到另一个网络时，因特网怎么知道它现在在哪？数据包怎么路由到它的当前位置？

  这个问题看似简单，但实际上很有挑战性。因为IP地址既是身份标识（你是谁）又是位置标识（你在哪）——当设备移动时，位置变了，但IP地址如果不变，数据包就会路由到旧位置；如果IP地址变了，正在进行的TCP连接就会断开。移动性管理就是要解决这个矛盾。准备好了吗？让我们深入移动性的世界～

---

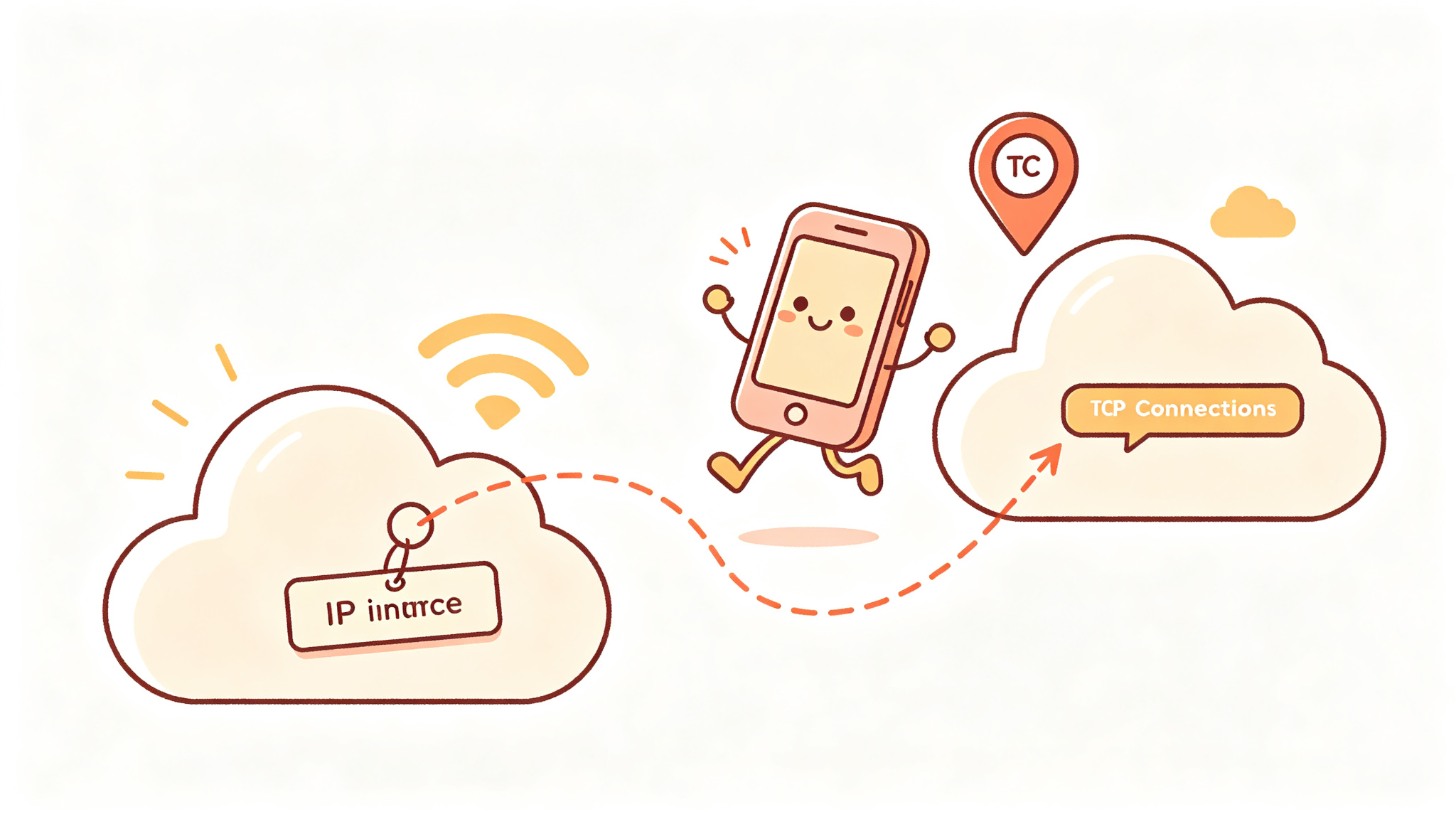

一、7.5.1 设备移动性：网络层视角

1. 移动性的定义

  从网络层的视角，**移动性（Mobility）**是指设备在不同网络之间移动时，保持网络连接和正在进行的通信不中断的能力。

  移动性有不同的层次：

• 链路层移动性：在同一个IP子网内，从一个AP/基站切换到另一个（如WiFi同子网切换、蜂窝小区切换）。IP地址不变，网络层不需要感知。
• 网络层移动性：在不同IP子网之间移动（如从家里WiFi到公司WiFi，从中国到日本漫游）。IP地址可能变化，需要网络层移动性管理。
• 完全移动性：设备在全球任意网络间移动，始终保持同一个IP地址和连接不中断（这是移动IP的目标）。

2. 移动性带来的挑战

  移动设备的核心挑战是IP地址的双重角色：

• IP地址既是身份标识（标识设备本身，TCP连接用IP+端口标识端点）
• 又是位置标识（路由系统用IP地址决定数据包转发到哪里）

  当设备移动时：

• 如果IP地址不变 → 路由系统不知道设备的新位置，数据包会发到旧网络
• 如果IP地址变了 → TCP连接的端点变了，连接断开（需要重新建立）

  移动性管理的目标就是：让设备在移动时保持同一个IP地址（身份不变），同时数据包能路由到新位置（位置可追踪）。

3. 移动性的基本要素

  一个完整的移动性管理系统需要以下要素：

• 位置注册（Location Registration）：移动设备到了新网络后，通知网络"我现在在这里"
• 位置查询（Location Query）：通信对端要给移动设备发数据时，查询它当前的位置
• 数据转发（Data Forwarding）：把数据包从旧位置转发到新位置，或者直接路由到新位置
• 切换（Handover）：设备从一个接入点切换到另一个时，保持连接不中断

---

二、7.5.2 归属网络和在被访网络漫游

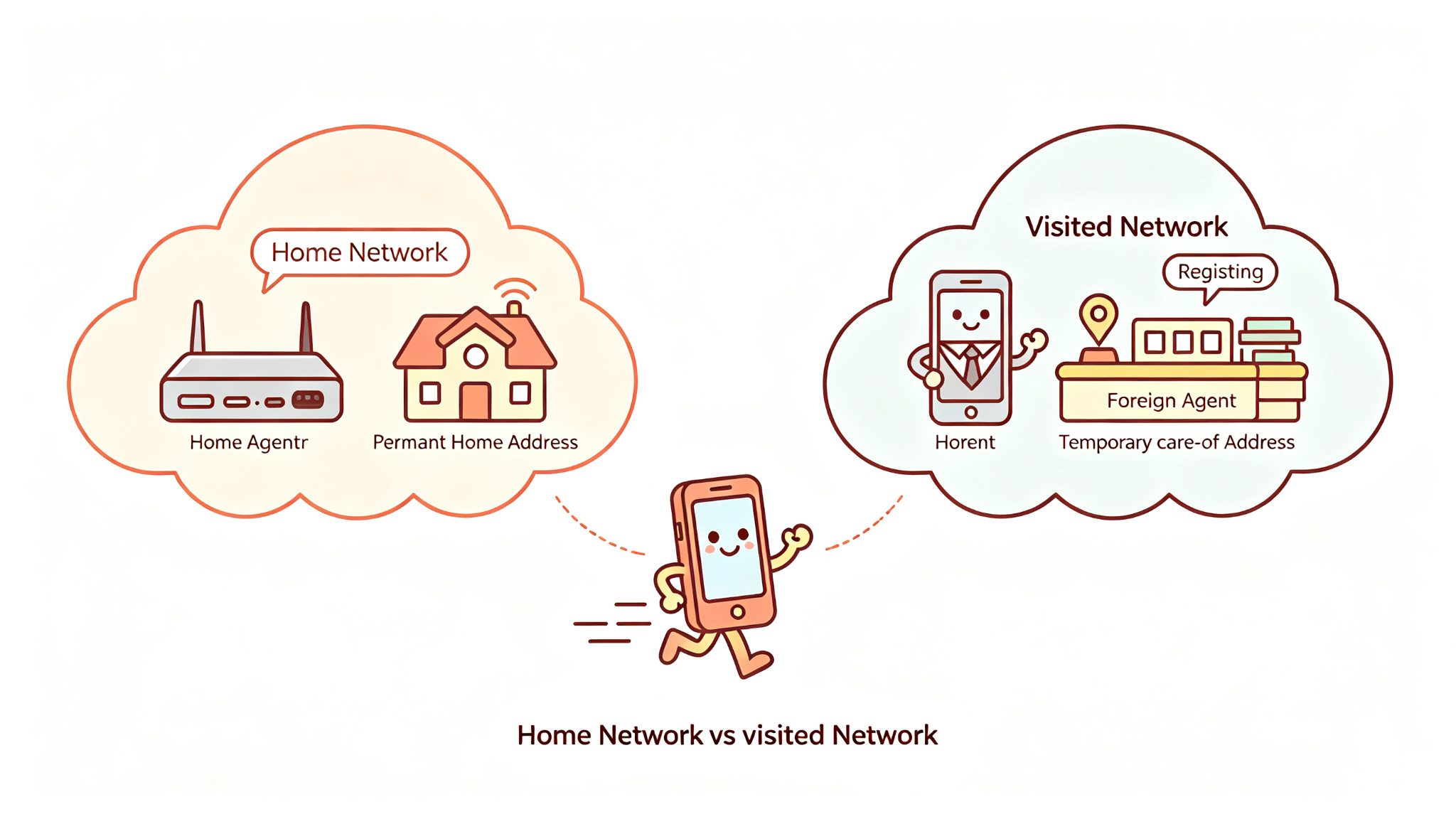

1. 归属网络和被访网络

  移动性管理的核心概念是归属网络（Home Network）和被访网络（Visited Network）：

• 归属网络（Home Network）：移动设备的"永久家"，设备的永久IP地址（归属地址，home address）在这里分配。归属网络中有一个归属代理（Home Agent，HA），负责跟踪移动设备的当前位置。
• 被访网络（Visited Network）：移动设备当前所在的外部网络。设备在这里获得一个临时地址（转交地址，care-of address，CoA）。被访网络中可能有一个外部代理（Foreign Agent，FA），协助移动设备注册和接收数据。

  通俗类比：归属网络就像你的老家，你的永久住址（home address）在那里；被访网络就像你出差住的酒店，你在酒店有一个临时房间号（care-of address）。老家的邮局（home agent）知道你现在住哪个酒店，会把寄到你老家的信转寄到酒店。

2. 归属地址和转交地址

• 归属地址（Home Address）：移动设备的永久IP地址，在归属网络分配。通信对端始终用这个地址和移动设备通信，不管设备在哪。
• 转交地址（Care-of Address，CoA）：移动设备在被访网络获得的临时IP地址，标识设备当前的位置。归属代理用这个地址把数据转发给移动设备。

  关键：通信对端只知道移动设备的归属地址，不知道也不需要知道转交地址。转交地址只在归属代理和移动设备之间使用。

3. 注册过程

  当移动设备到达被访网络时：

1. 设备通过DHCP或手动配置获得转交地址（CoA）
2. 设备向归属代理发送注册请求（Registration Request），告知自己当前的CoA
3. 归属代理回复注册应答（Registration Reply），确认注册
4. 归属代理更新绑定缓存（binding cache）：home address → care-of address
5. 注册有生命周期，到期前需要重新注册（防止设备关机后绑定永久有效）

---

三、7.5.3 去往/来自移动设备的直接和间接路由

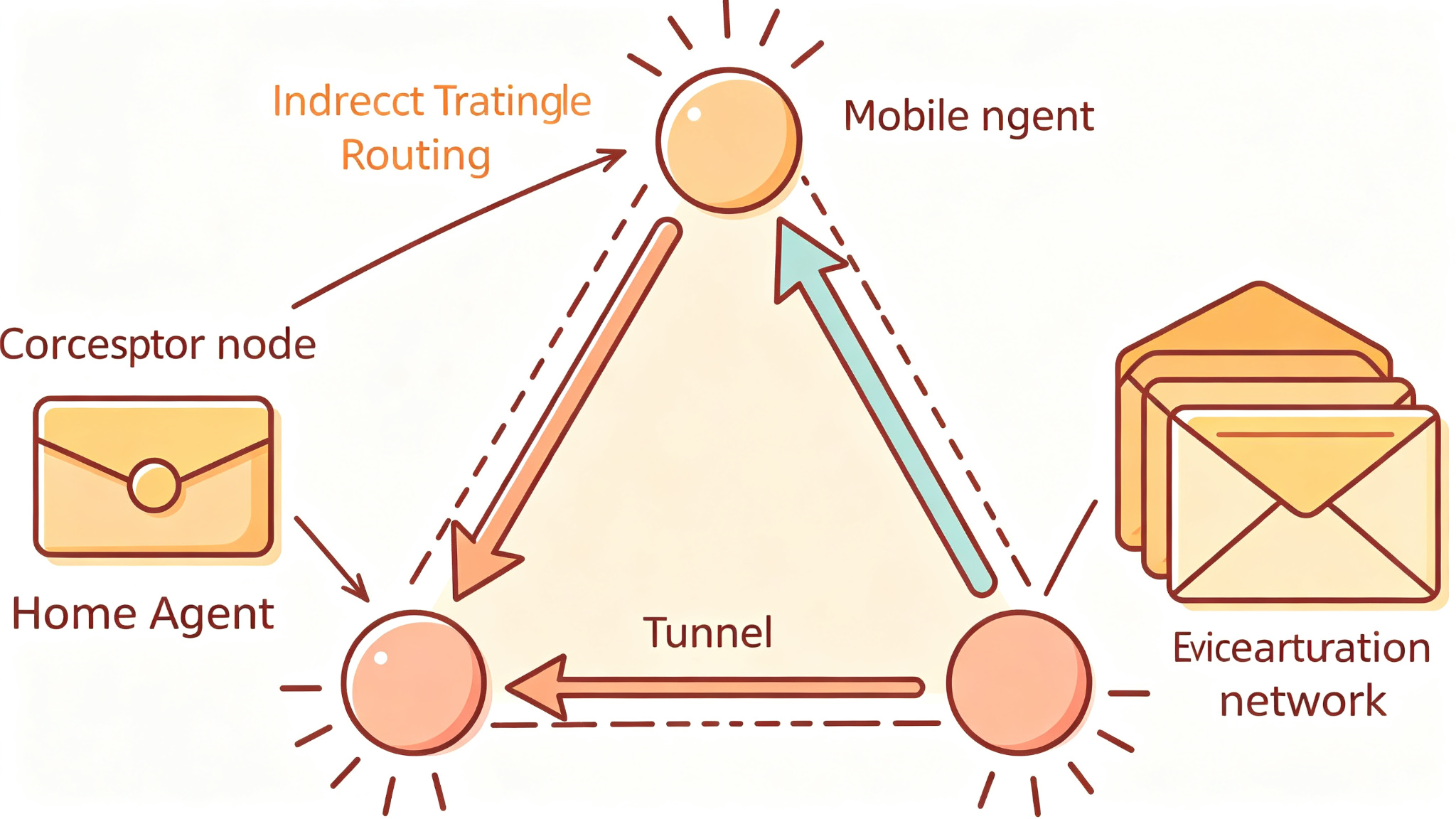

1. 间接路由（Indirect Routing）

  间接路由是最简单的移动性路由方案，也叫"三角路由"（triangle routing）：

1. 通信对端（Correspondent Node，CN）把数据包发到移动设备的归属地址
2. 数据包到达归属网络，被**归属代理（HA）**截获
3. 归属代理查绑定缓存，找到移动设备当前的CoA
4. 归属代理把数据包隧道封装（tunneling）——在原始IP包外面再加一个IP头，目的地址是CoA
5. 隧道数据包路由到被访网络，到达移动设备（或外部代理）
6. 移动设备解封装，得到原始数据包

  移动设备给通信对端回包时，直接用归属地址作为源地址，直接发给对端（不需要经过归属代理）。

  间接路由的问题：三角路由——CN到HA到MN，而不是CN直接到MN。如果CN在亚洲、HA在欧洲、MN在美洲，数据包要绕一大圈，延迟高、浪费带宽。

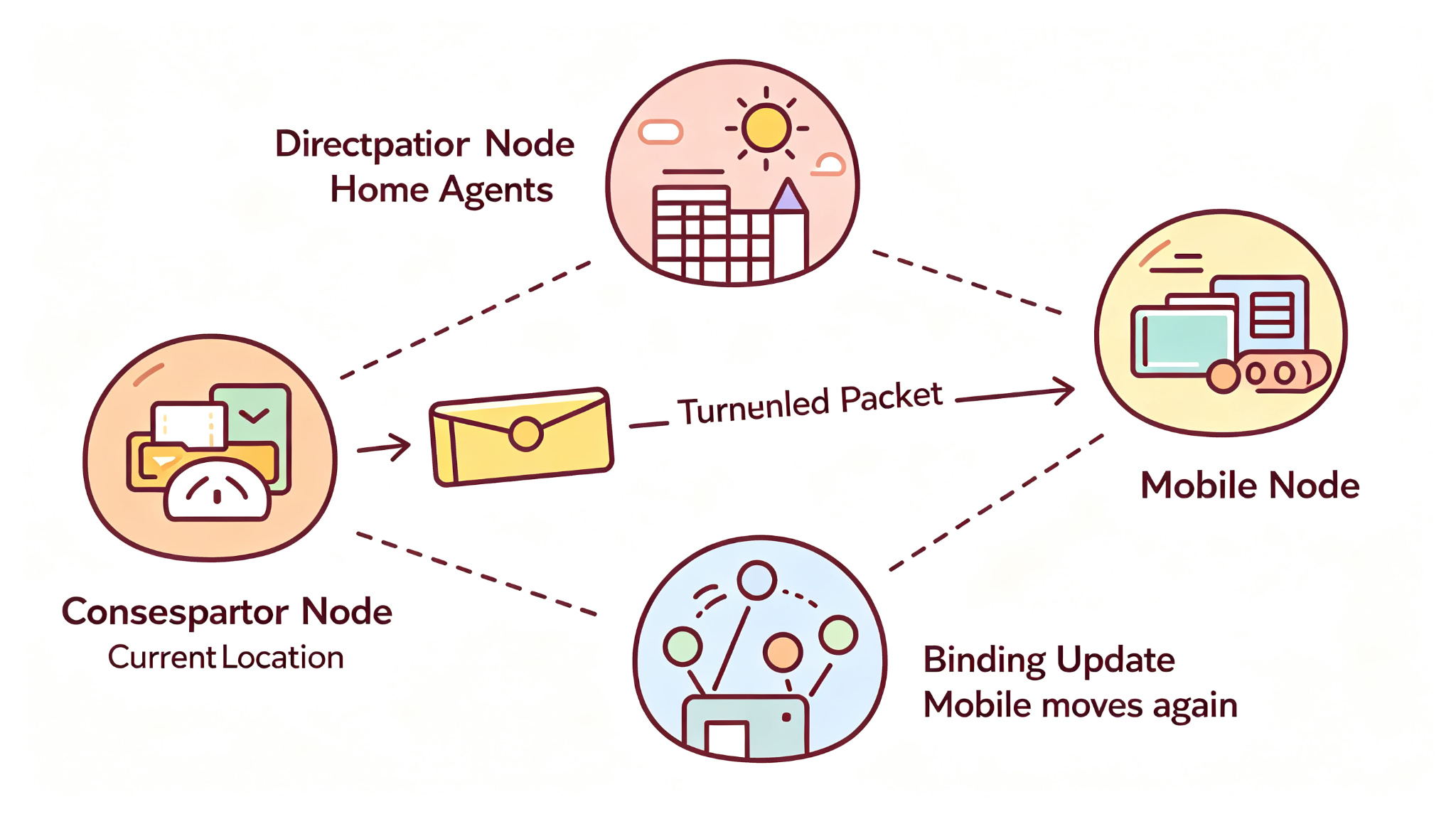

2. 直接路由（Direct Routing）

  为了解决三角路由问题，直接路由让通信对端直接把数据发给移动设备的当前位置：

1. 通信对端要给移动设备发数据时，先向归属代理查询移动设备当前的CoA（位置查询）
2. 归属代理返回CoA
3. 通信对端把数据包隧道封装，直接发到CoA
4. 移动设备解封装，得到原始数据包

  直接路由避免了三角路由，数据包走最短路径。但代价是：

• 通信对端需要支持移动性协议（能查询位置、能隧道封装）
• 归属代理需要处理位置查询请求
• 如果移动设备在通信过程中又移动了，需要通知通信对端更新CoA（绑定更新，Binding Update）

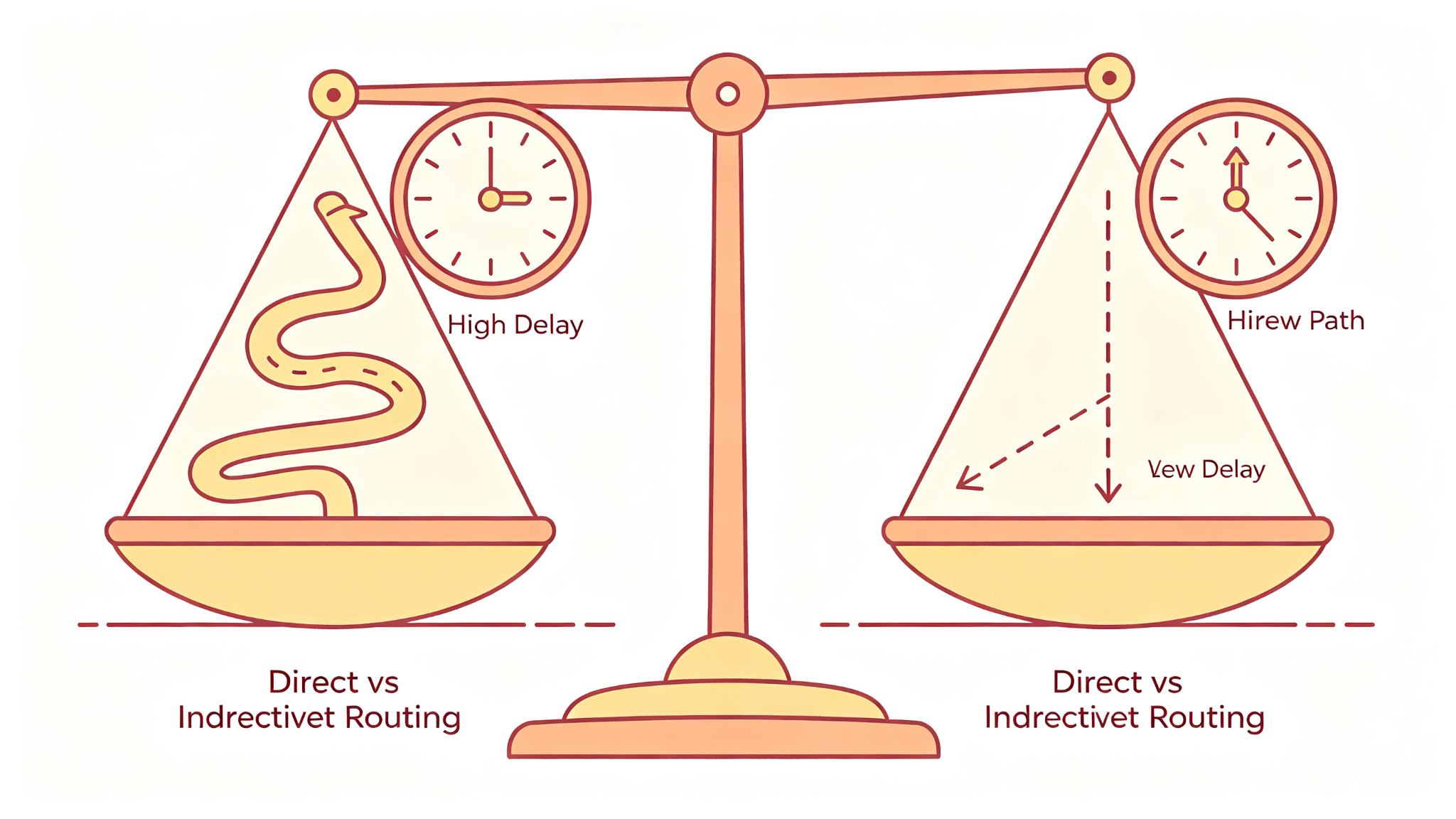

3. 间接路由 vs 直接路由对比

对比项	间接路由	直接路由
路径	CN→HA→MN（三角路由）	CN→MN（直接）
延迟	高（绕路）	低（最短路径）
带宽效率	低（HA转发浪费）	高
对端要求	不需要支持移动性	需要支持位置查询和隧道
HA负载	高（所有数据经过HA）	低（只处理信令）
切换复杂度	低（只更新HA绑定）	高（需要通知CN更新）
典型应用	移动IPv4（MIPv4）	移动IPv6（MIPv6）、蜂窝网络

4. 平滑切换

  不管用哪种路由，移动设备在切换网络时都需要保证数据不丢失。平滑切换的方法：

• 缓存和转发：旧网络的代理在切换期间缓存发往移动设备的数据包，切换完成后转发到新位置
• 双连接：移动设备在断开旧连接前先建立新连接，同时连两个网络（make-before-break）
• 预注册：移动设备在到达新网络前就预注册，减少切换中断时间

---

本节核心总结（必看）

  这一节学习了移动性管理原理，核心要点：

一、网络层视角的移动性

• IP地址双重角色：身份标识 + 位置标识
• 移动时IP不变→路由不到新位置；IP变→TCP连接断开
• 移动性管理目标：保持身份不变，同时数据能路由到新位置
• 基本要素：位置注册、位置查询、数据转发、切换

二、归属网络和被访网络

• 归属网络：设备的"家"，分配永久归属地址，有归属代理HA
• 被访网络：设备当前所在网络，分配临时转交地址CoA
• 归属地址（home address）：永久IP，对端用这个通信
• 转交地址（CoA）：临时IP，标识当前位置
• 注册：设备到新网络后通知HA自己的CoA

三、间接路由 vs 直接路由

• 间接路由：CN→HA→MN，三角路由，延迟高，对端无需支持移动性
• 直接路由：CN查询CoA后直接发，最短路径，对端需要支持移动性
• 隧道封装：在原始IP包外加IP头，发到CoA
• 平滑切换：缓存转发、双连接、预注册

关键概念清单

• 移动性（Mobility）：移动中保持连接
• 归属网络（Home Network）：设备的永久网络
• 被访网络（Visited Network）：设备当前所在网络
• 归属代理（Home Agent，HA）：归属网络中跟踪设备位置的路由器
• 外部代理（Foreign Agent，FA）：被访网络中的代理
• 归属地址（Home Address）：永久IP地址
• 转交地址（Care-of Address，CoA）：临时IP地址
• 间接路由：数据经过归属代理转发（三角路由）
• 直接路由：对端直接发到当前位置
• 隧道（Tunnel）：IP-in-IP封装
• 绑定缓存（Binding Cache）：HA记录home address→CoA的映射
• 平滑切换：切换时不丢数据

---

结语

  这一节我们学习了移动性管理的基本原理——归属网络和被访网络的概念、归属地址和转交地址的分离、以及间接路由和直接路由两种方案。这些原理是理解蜂窝网络漫游和移动IP的基础。

  下一节7.6我们将学习实践中的移动性管理——看看这些原理在真实系统中是怎么实现的。我们会学习4G/5G网络中的移动性管理（MME、S-GW锚点、切换流程），以及移动IP（MIPv4和MIPv6）的具体协议。理论结合实践，让我们继续前进吧！
