还在研究语义SLAM？！清华×大工×ETH开源首个功能级SLAM——让机器人地图从“识别物体”走向“理解交互”｜CoRL 2026

**一句话看点：**语义/物体级 SLAM 已经能告诉机器人“这是什么、在哪里”，但真正面向交互的机器人还需要知道“哪里可以操作、如何作用于对象”。Functional-SLAM 将 Functional 3D Scene Graph 从离线后处理推进为在线 SLAM 状态，并进一步利用功能拓扑反向增强回环与定位。

过去十余年，SLAM 的地图表示已经从稀疏特征点、点云和几何结构，逐渐发展到能够显式建模物体类别、实例和语义信息。Semantic SLAM、Object-level SLAM 让机器人不再只知道“我在哪里”，还开始知道“这里有什么”。

但如果目标是一台真正需要进入现实环境完成操作任务的机器人，仅仅“认识物体”，真的够吗？

当机器人接收到一句很简单的指令：

“Pick up the kettle to pour water.”

语义/物体级地图也许已经告诉它：这里有一个 kettle（水壶）。

但机器人真正要操作的并不是“kettle”这个类别标签，而是水壶上的 handle（把手）。它还需要进一步知道：哪个部件可以操作？这个部件属于哪个对象？应该在哪里与它发生交互？这个部件又是以什么方式作用于对象的？

类似的问题几乎存在于所有真实操作任务中：

识别出抽屉，不等于知道应该拉哪个把手；
识别出炉灶，不等于知道哪个旋钮控制哪个 burner；
识别出灯，也不等于知道房间另一侧哪个 switch 与它存在控制关系。

换句话说：

Semantic / Object SLAM 更擅长回答 “What is there?”；面向具身交互的地图，还需要进一步回答 “How to interact?”。

这正是清华大学 × 大连理工大学 × ETH Zürich 在 CoRL 2026 工作 Functional-SLAM: Interaction-Aware Mapping with Online Functional Scene Graphs 中尝试解决的问题。

与“在已有重建结果上再生成一张功能图”不同，Functional-SLAM 希望让对象、可交互部件及其功能关系从被观测到的那一刻起，就作为 SLAM 地图状态持续维护；同时，已经形成的功能拓扑又能够反过来帮助 SLAM 发现回环候选、改善位姿估计。

一句话概括：

让机器人地图从“识别物体”继续走向“理解交互”，并让这种功能理解真正进入在线 SLAM 闭环。

1. 论文信息

论文题目： Functional-SLAM: Interaction-Aware Mapping with Online Functional Scene Graphs
会议： Conference on Robot Learning（CoRL 2026，已接收）
作者： Xinggang Hu, Chenyangguang Zhang, Zihan Zhu, Ruida Zhang, Xiangkui Zhang, Xiangyang Ji
单位： Tsinghua University / Dalian University of Technology / ETH Zürich

Paper： https://arxiv.org/abs/2609.07497
Code： https://github.com/Hbelief1998/Functional-SLAM-CoRL_2026
Demo： https://www.bilibili.com/video/BV13xbw6NECB/
Dataset： https://huggingface.co/datasets/xg-123/Functional-SLAM-dataset

代码、实验数据与 Demo 均已公开，感兴趣的读者可以直接复现。

2. 语义 / 物体 SLAM 已经“认识”了物体，然后呢？

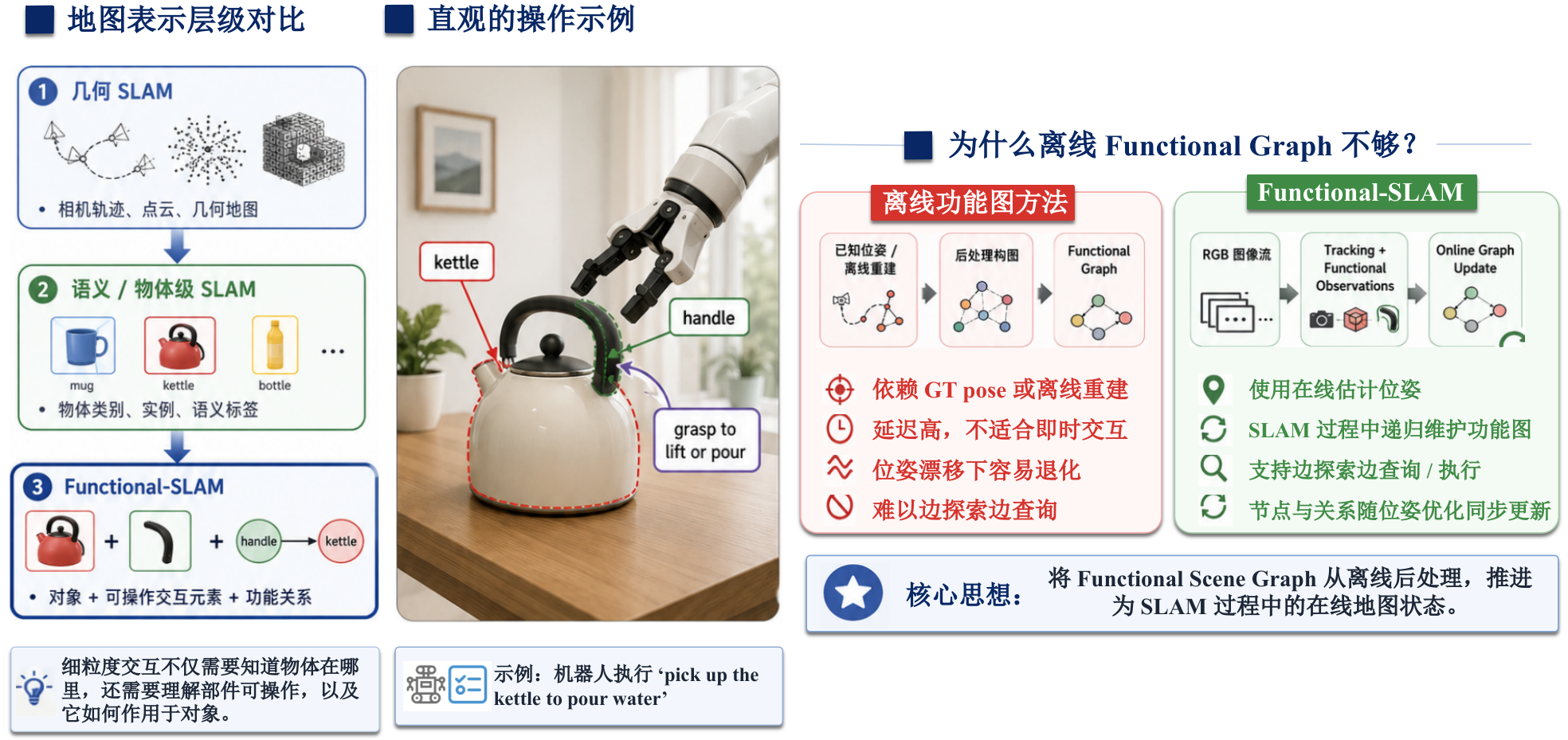

图1 从几何地图、语义/物体地图进一步走向面向交互的功能地图。

如果把机器人地图的发展粗略分成三个层级，可以看到一个很直观的变化。

几何 SLAM：回答“我在哪里？”

传统 SLAM 的核心输出是相机轨迹、点云以及其他几何地图。机器人可以知道自己的位姿，也可以恢复环境的三维结构。

Semantic / Object SLAM：回答“这里有什么？”

在几何基础上继续加入类别、实例与语义信息之后，机器人可以把地图中的结构进一步组织成：

mug、kettle、bottle、cabinet、drawer……

此时地图已经不再只是“点”，而开始具备物体层面的可解释性。

Functional-SLAM：进一步回答“我应该和哪里交互？”

真正执行操作时，机器人往往需要的不是整个物体，而是与动作直接相关的细粒度交互单元。

以水壶为例，仅仅识别出 kettle 仍然不足以完成“拿起水壶去倒水”。机器人需要进一步定位 handle，并知道：

handle → grasp to lift or pour → kettle

因此，Functional-SLAM 不只维护对象，还显式表示功能载体、机器人可操作的 interaction units，以及局部或远程的功能关系。

这里的重点不是“把语义标签分得更细”，而是让地图开始保存与机器人动作直接相关的结构化知识。

也就是说：

Recognizing Objects ≠ Understanding Interaction.

3. Functional Scene Graph 已经有了，为什么还需要 Functional-SLAM？

近年来，OpenFunGraph（CVPR 2025）、FunGraph（IROS 2025）、KeySG（ICRA 2026）、HHOpenFunGraph（ECCV 2026）等工作，已经将 3D Scene Graph 从物体和语义层面进一步拓展到可操作部件、交互元素及其功能关系。

例如，OpenFunGraph 首次系统定义了开放词汇 Functional 3D Scene Graph，并从 posed RGB-D sequences 中构建 objects、interaction elements 和 functional relations，使机器人不仅知道“场景里有什么”，还能够进一步推理“哪里可以交互、这个交互部件作用于谁”。

这类工作已经说明：

Functional 3D Scene Graph 是连接三维场景理解与机器人细粒度交互的一种重要表示。

但现有方法还有一个关键限制。

它们通常依赖已知相机位姿、深度输入，或者离线重建得到的稳定几何，再在此基础上完成节点融合和功能关系推理。换句话说，功能图构建与机器人的在线定位、建图过程基本是解耦的。论文明确指出，这种 offline paradigm 在真实未知环境中会带来更高的处理延迟和部署成本，难以满足机器人探索过程中的 immediate interaction。

对于真实机器人，这一区别非常关键。

机器人进入一个未知环境时，不仅需要一边运动、一边估计自身位姿和环境几何，还可能随时需要利用当前已经获得的功能信息完成操作。因此，我们真正希望的不是：

先得到稳定的三维重建，再额外构建一张 Functional Scene Graph；

而是：

让功能图与 SLAM 同时运行，并随着新的观测和最新的 SLAM 状态持续更新。

因此，Functional-SLAM 推进的重点并不是简单地把已有功能图方法“跑得更快”，而是改变了 Functional Scene Graph 在系统中的角色：

从建立在稳定几何之上的 offline reconstruction result，变成 SLAM 过程中 continuously and recursively maintained online map state。

这意味着功能节点和功能关系不再依赖一个已经固定的最终场景，而必须在机器人持续探索、SLAM 状态不断变化的过程中被长期维护。

而这恰恰引出了一个此前离线功能图不需要正面处理的问题：

当支撑功能图的相机位姿和局部几何本身都在持续变化时，如何保证这张细粒度功能图仍然稳定、正确？

4. 从稳定离线几何走向在线 SLAM，真正难在哪里？

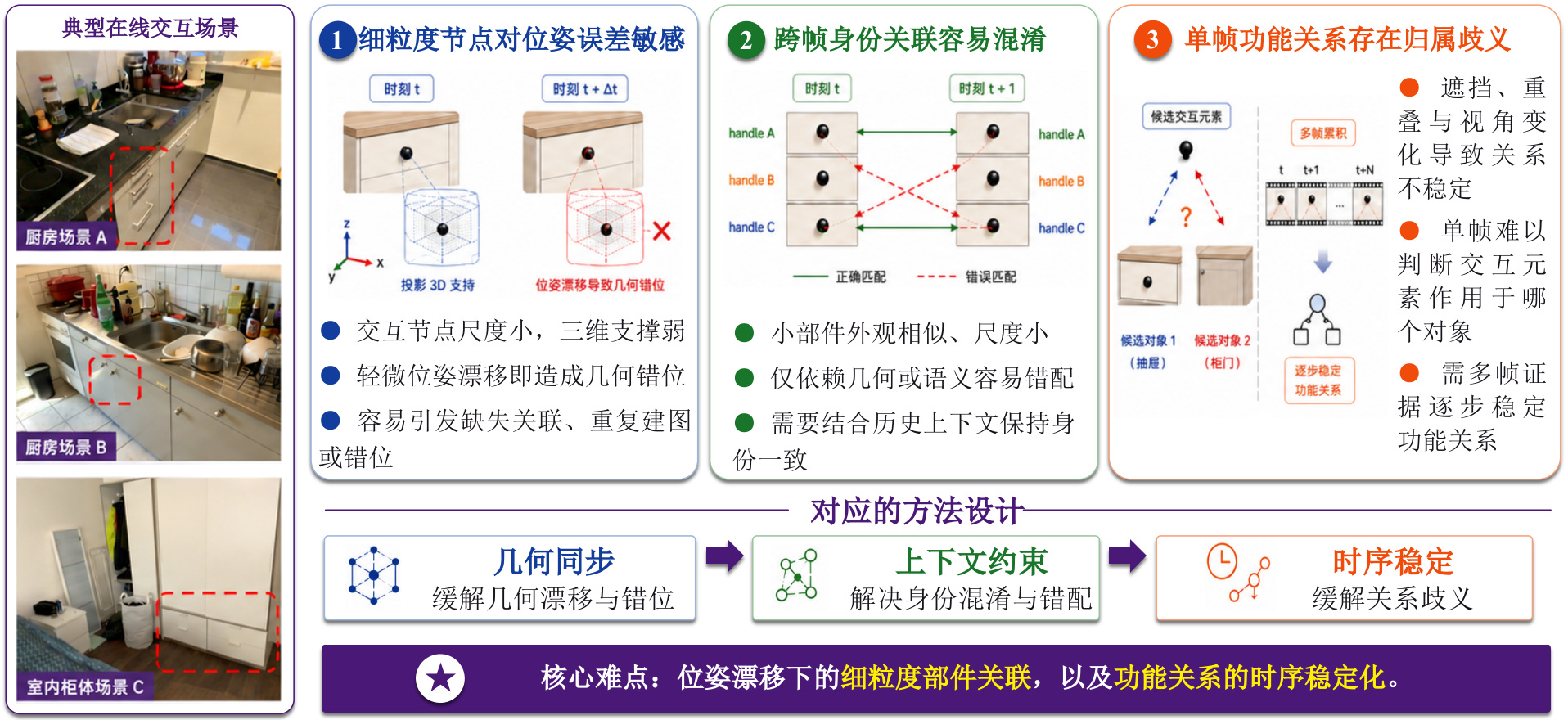

图2 Functional Scene Graph 从离线构建走向在线 SLAM 后面临的核心挑战。

这里首先要注意一个本质区别。

传统离线 Functional Scene Graph 通常建立在已经获得的稳定 pose / reconstruction 上，因此节点一旦写入三维坐标，其几何基准基本不会继续变化。

但在 Online SLAM 中，情况完全不同：

当前相机位姿只是在线估计结果，前端跟踪会累积漂移，而后端优化又会不断修正历史关键帧位姿。

因此，支撑功能节点的 world position、image projection 和 relative spatial relation 都可能随 SLAM 优化发生变化。

对于普通的大尺度 object，这种变化有时还可以容忍；但 Functional-SLAM 所关注的恰恰是 handle、knob、button 等细粒度 interaction elements。

这些元素通常：

尺度小、外观相似，而且三维几何支撑弱。

因此，即使只是轻微的位姿或重建误差，也可能直接造成错误的跨帧关联。论文特别指出，这是 Functional-SLAM 相比传统 object-level SLAM 更突出的问题。

具体而言，在线 Functional Graph 主要面临下面两个层面的核心挑战。

4.1 位姿在变，但功能节点的“身份和位置”不能跟着乱

假设机器人连续多次看到同一个 drawer handle。

在不同时间，它对应的相机位姿仍可能因为前端漂移和后端优化而发生变化。如果节点仍按照早期估计的 world-frame geometry 固定下来，那么后续进行投影、几何比较和节点关联时，就可能继续使用已经过时的几何位置。

对于一个大柜子，这种误差可能影响有限；但对于几厘米大小的 handle，同样的误差已经足以造成：

同一 interaction element 被重复建立；
当前观测无法与历史节点正确匹配；
相邻的两个相似 handle 被错误关联；
节点与其长期功能上下文发生不一致。

因此，这里的问题实际上包含两个彼此耦合的要求：

Geometry Synchronization：节点几何必须始终与最新 SLAM 状态同步；

以及：

Identity Association：即使位姿变化、多个小部件又高度相似，也必须稳定判断“这还是不是原来的那个节点”。

这也是为什么 Functional-SLAM 不能像离线方法那样，把节点几何一次写入固定世界坐标之后就不再更新。

4.2 单帧看见了一条关系，并不代表这条关系就是真的

Functional Graph 的另一个困难来自 functional edge。

一个 interaction element 与哪个 object 存在功能关系，在单帧中往往并不明确。

例如，从某个视角观察时，一个 handle 可能由于遮挡、局部重叠以及邻近候选竞争，同时对多个 object 表现出较强的空间关联。

这意味着当前帧即使检测到了：

handle + drawer + cabinet

也不能简单地根据这一帧就确定：

这个 handle 到底应该归属于哪一个 object。

论文将这一问题称为明显的 single-frame affiliation ambiguity。如果直接把单帧关系写入长期图，一次错误判断就可能形成错误 functional edge；而 Functional-SLAM 需要的是一张能够被长期使用的 persistent graph，因此这种关系必须依靠后续多帧观测逐渐得到验证和稳定。

因此，真正进入在线 SLAM 后，Functional Graph 面临的核心问题可以压缩成两句话：

节点层面：SLAM 几何不断变化，小尺度交互元素却必须保持稳定的几何和跨帧身份。

关系层面：单帧功能归属存在歧义，长期功能边却必须足够可靠。

而 Functional-SLAM 后面的设计，正是围绕这两个问题展开：

Anchor-Keyframe Geometry + Functional-Context-Constrained Association
→ 解决 online pose update 下的 persistent node maintenance；

Temporal Functional-Edge Posterior
→ 通过 multi-frame evidence 稳定 functional relations。

5. Functional-SLAM：让功能图成为真正的在线 SLAM 状态

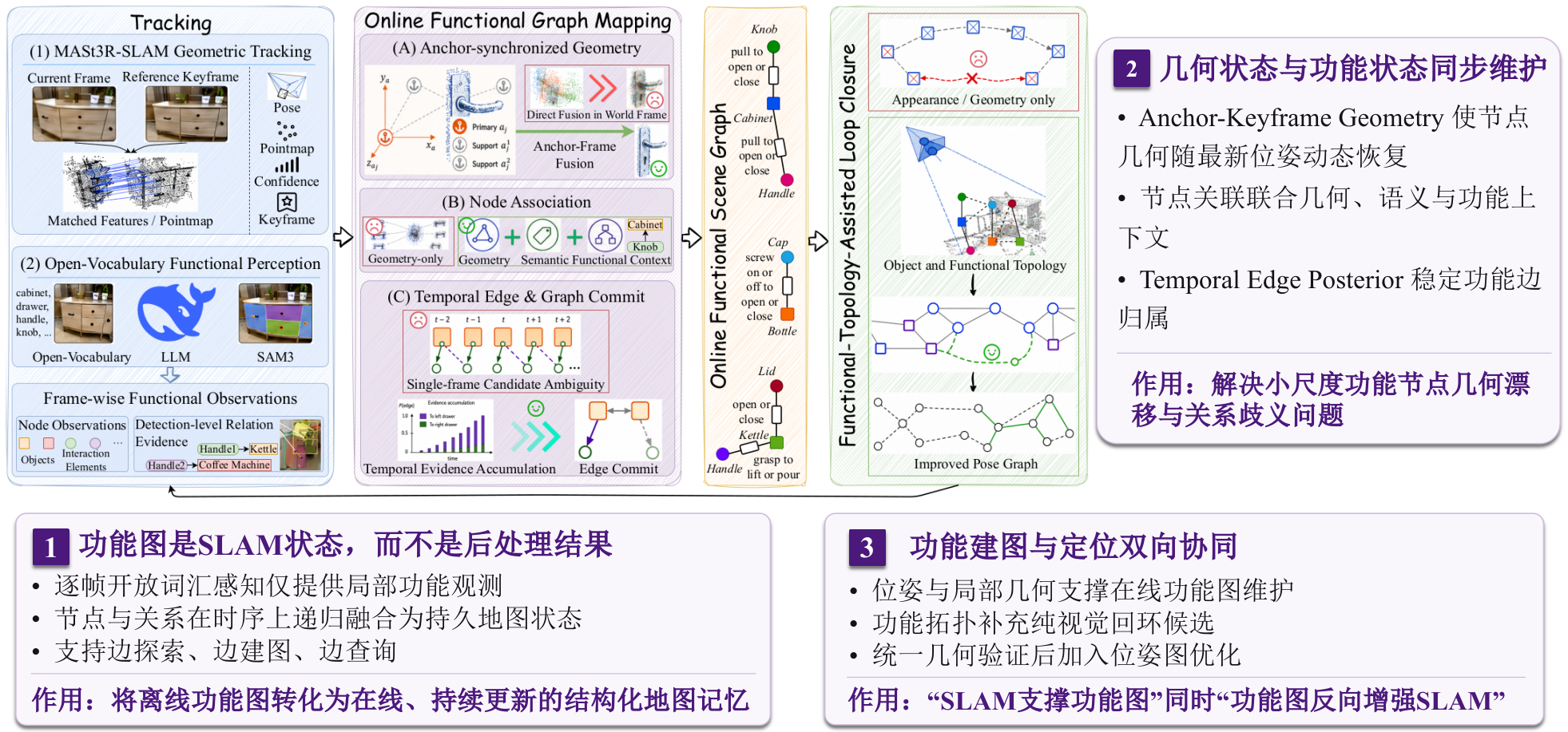

图3 Functional-SLAM 整体框架。

整个系统可以概括为三个耦合阶段：

Tracking & Functional Perception → Online Functional Graph Mapping → Functional-Topology-Assisted Loop Closure

5.1 从每一帧获得局部功能观测

Functional-SLAM 以 MASt3R-SLAM 负责底层几何跟踪，持续估计相机位姿、pointmap、confidence 和 keyframes。

与此同时，系统利用开放词汇功能感知模块，从当前图像中识别对象、功能载体和机器人可操作的 interaction units，并产生候选功能关系。

因此，系统每次拿到的首先只是：

“当前这一帧看到了什么、可能有什么功能关系？”

真正关键的是如何把这些瞬时局部观测变成一张长期稳定的在线图。

5.2 让功能图在位姿变化中稳定“生长”

针对前面的三个核心问题，Functional-SLAM 分别进行了对应设计。

（1）Anchor-Keyframe Geometry：让节点几何始终跟随最新 SLAM 状态

Functional-SLAM 不把细粒度功能节点直接“钉死”在某个旧的世界坐标上，而是在 anchor-keyframe 坐标系中维护其几何。

当 SLAM 后端更新关键帧位姿时，节点几何可以通过最新 anchor pose 同步恢复。

直观地说：

SLAM 地图动了，功能节点也必须跟着动。

这避免了直接 world-frame fusion 时，历史位姿优化造成节点几何与当前地图逐渐脱节的问题。

（2）Functional-Context Association：判断的不只是“像不像”，还要看“属于谁”

在跨帧 Node Association 中，Functional-SLAM 不只使用几何信息，还进一步结合语义与功能上下文。

对于两个外观几乎完全一致的 handle，仅仅知道它们都叫 “handle” 并没有区分度；但如果一个属于 drawer A，另一个属于 drawer B，它们在功能上下文中就是两个不同的长期实体。

因此，系统把：

Geometry + Semantic + Functional Context

联合用于 persistent node maintenance，使细粒度 interaction units 在连续帧中更稳定地保持身份一致。

（3）Temporal Edge Posterior：不让功能关系“一帧定终身”

对于功能关系，Functional-SLAM 不把单帧预测直接写成最终边。

系统持续积累不同帧中的 relation evidence，通过 temporal posterior 更新候选关系；只有当多帧证据逐渐稳定之后，才将对应的 local / remote functional edge 正式 commit 到长期地图。

因此：

单帧 perception 负责提出候选，时间负责逐步消解歧义。

通过这三个设计，Functional Scene Graph 从一次性的结果，变成了能够随着机器人探索持续递归更新的 persistent map state。

6. 回环：功能图反哺 SLAM

论文更进一步做了一件很有意思的事：

让已经建立起来的 Functional Topology 反过来参与 Loop Closure。

传统视觉地点识别主要问：

“现在看到的地方，与以前某个地方在外观上像不像？”

但室内场景中大量柜体、墙面和家具可能高度重复，某些区域又缺乏纹理。仅靠 appearance retrieval，真正的回环可能没有进入候选集合。

Functional-SLAM 因此从在线功能图中提取具有结构信息的 functional graphlets，例如：

cabinet — drawer — handle

相比单个 object label，这类“对象 + 交互部件 + 功能关系”的组合能够提供另一种地点辨识线索，用来补充纯视觉检索得到的 loop candidates。

需要特别强调的是：

Functional topology 并不直接替代几何回环。

功能图负责“补候选”，新增候选仍然需要通过统一的 geometric verification；验证通过之后，才进入 pose-graph optimization。

因此，Functional-SLAM 最终形成的是一个双向闭环：

SLAM → 支撑 Functional Graph 的在线维护
Functional Graph → 反向增强 SLAM 的回环与定位

7. 实验：功能图在线之后，定位和建图效果如何？

论文在 SceneFun3D 和 FunGraph3D 场景上评估在线功能场景图构建，并与多种 SLAM 和 Functional Scene Graph 方法进行比较。

实验重点回答两个问题：

功能信息真正进入 SLAM 后，会不会拖累甚至破坏定位？

以及：

不用 GT pose，而是在真实 SLAM 位姿持续变化的情况下，细粒度功能节点和关系还能不能稳定建出来？

7.1 定位性能：功能拓扑确实可以“反哺”SLAM

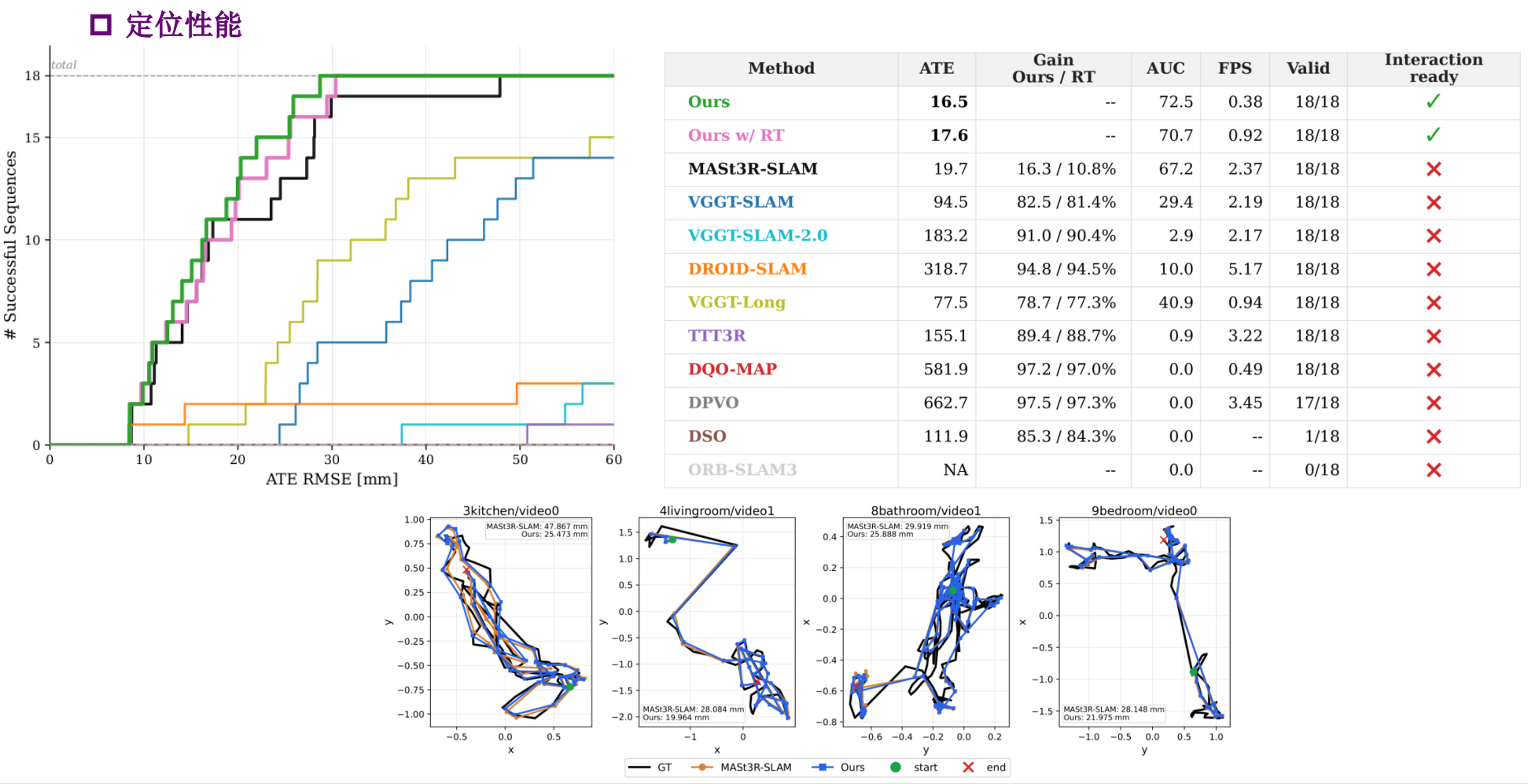

图4 Functional-SLAM 的定位性能。

在论文的定位评测中，完整 Functional-SLAM 的 ATE 为 16.5 mm，面向更高运行效率的 RT 配置为 17.6 mm，而几何 backbone MASt3R-SLAM 为 19.7 mm。

对应地，相比 MASt3R-SLAM：

Ours：ATE 降低 16.3%
Ours w/ RT：ATE 降低 10.8%

7.2 功能场景图构建：真正困难的是 estimated pose

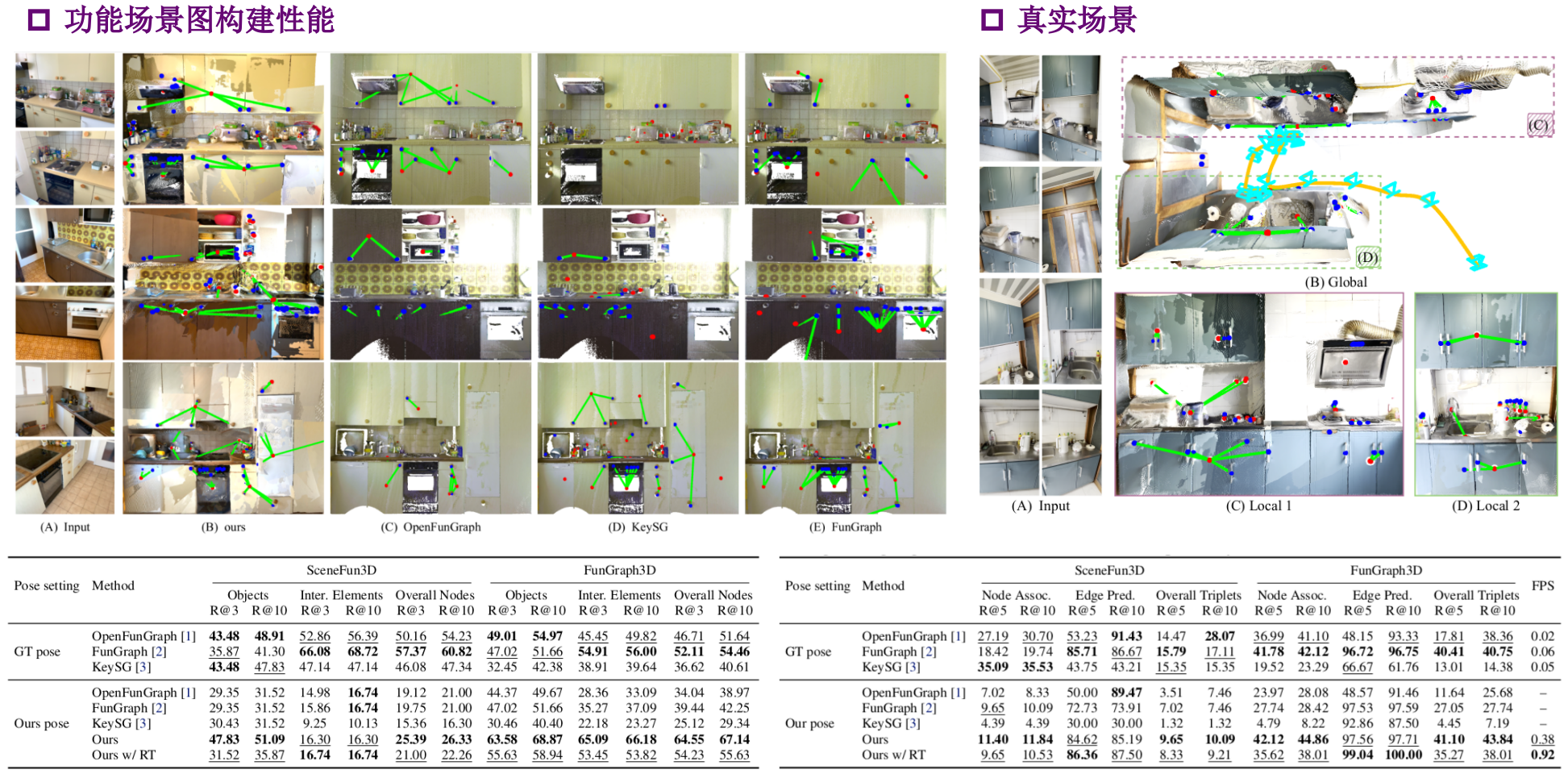

图5 Functional Scene Graph 构建性能与真实场景结果。

这一组实验尤其能体现“为什么不是直接使用已有离线 Functional Scene Graph 方法”。

在 GT pose 条件下，OpenFunGraph、FunGraph、KeySG 等方法可以建立在稳定相机位姿上进行节点与关系构建。

但论文进一步把这些方法放到 Ours pose 条件下，也就是使用真实 SLAM 估计位姿进行比较。此时，位姿漂移、小尺度节点错位和跨帧关联问题真正进入了评测。

以 FunGraph3D 为例，在 Ours pose 下，Functional-SLAM 的 Overall Nodes 达到：

R@3 = 64.55
R@10 = 67.14

而同一 pose setting 下，离线对比方法中较好的结果为 39.44 / 42.25。

对于要求节点和关系同时正确的 Overall Triplets，Functional-SLAM 达到：

R@5 = 41.10
R@10 = 43.84

同条件下较好的离线基线为 27.05 / 27.74。

即使采用 RT 配置，FunGraph3D 上的 Overall Nodes 仍达到 54.23 / 55.63，Overall Triplets 达到 35.27 / 38.01。

运行效率方面，表中离线 Functional Graph baseline 约为 0.02–0.06 FPS，而 Functional-SLAM 完整版本为 0.38 FPS，RT 配置为 0.92 FPS。

8. 从“地图”走向“操作”：真实机器人 Demo

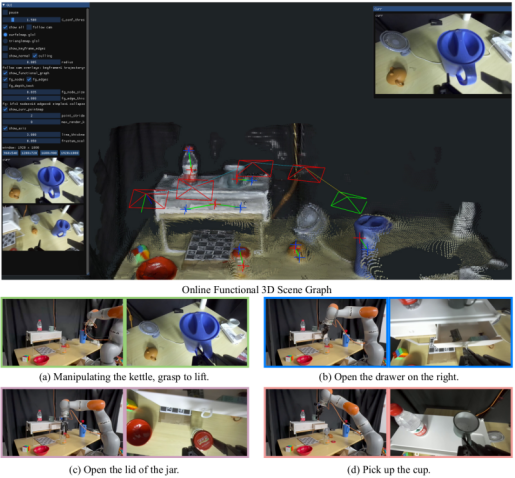

图6 在线 Functional 3D Scene Graph 与机器人交互示例。

最终，一张 Functional Scene Graph 的价值并不在于图本身画得多复杂，而在于机器人能否真正利用其中的交互信息。

论文展示了多种真实机器人任务，例如：

Manipulating the kettle, grasp to lift
Open the drawer on the right
Open the lid of the jar
Pick up the cup

这些任务有一个共同点：

真正决定动作能否执行的，不只是“地图里有没有这个 object”，而是能否找到正确的 interaction unit，并知道它与目标对象之间的 functional relation。

例如：

“拿起水壶”最终要落到正确的 kettle handle；
“打开右侧抽屉”要落到对应 drawer 的 handle；
“打开罐子”要找到 lid 及其正确功能关系。

这也再次回到文章最开始的问题：

认识一个物体，并不等于理解如何与它交互。

🎬 Functional-SLAM Demo

【公众号排版时在此处插入 Functional-SLAM Demo 视频】

**推荐排版方式：**将原始 Demo MP4 上传至微信公众号后台素材库，并在此处直接插入视频，使读者可在推文中点击播放；同时保留 Bilibili 作为备用入口。

Demo：https://www.bilibili.com/video/BV13xbw6NECB/
