前言：AMR乘梯方案统一AMR/AGV/机器人/机器狗接口，通过非侵入式干接点模拟操作、独立传感器感知电梯状态，多协议网关对接RCS。梯控、门控、闸机协议一致，RCS一次接入即可覆盖所有移动机器人，支持MQTT/HTTP/Modbus等，面向未来扩展，无需重复开发。

一、核心认知：AMR = AGV = 机器人 = 机器狗

本质相同，接口统一。

无论是 AMR（自主移动机器人）、AGV（自动导引车）、机器人、机器狗，还是 智慧叉车、巡检机器人、清洁机器人、服务型机器人，其乘梯逻辑完全一致：

召唤电梯 → 等待到达 → 识别平层 → 开门 → 进入 → 关门 → 发送目标楼层 → 到达 → 开门 → 离开

因此，只需一套梯控接口，即可覆盖所有类型移动机器人，无需重复开发。

---

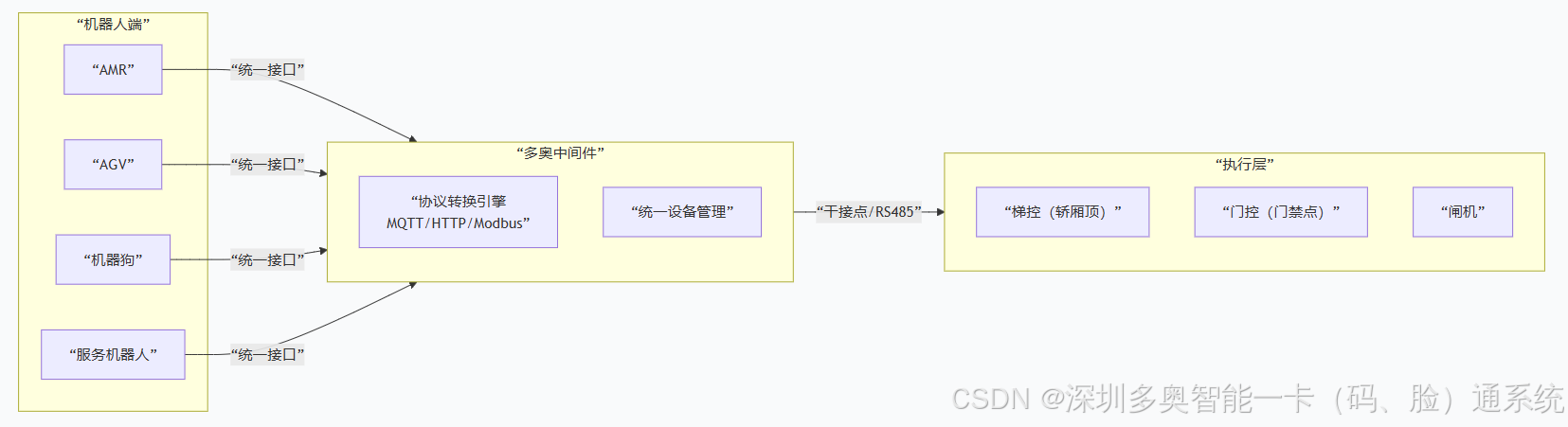

二、系统架构

多奥智能梯控对接 AMR 的 RCS（Robot Control System / 机器人调度系统），整体架构如下：

┌─────────────────────────────────────────────┐
│              RCS 调度系统（第三方）           │
│         (负责多机器人任务分配与路径规划)       │
└──────────────────┬──────────────────────────┘
                   │ MQTT / HTTP / TCP/IP
                   │ Modbus TCP / RTU
                   ▼
┌─────────────────────────────────────────────┐

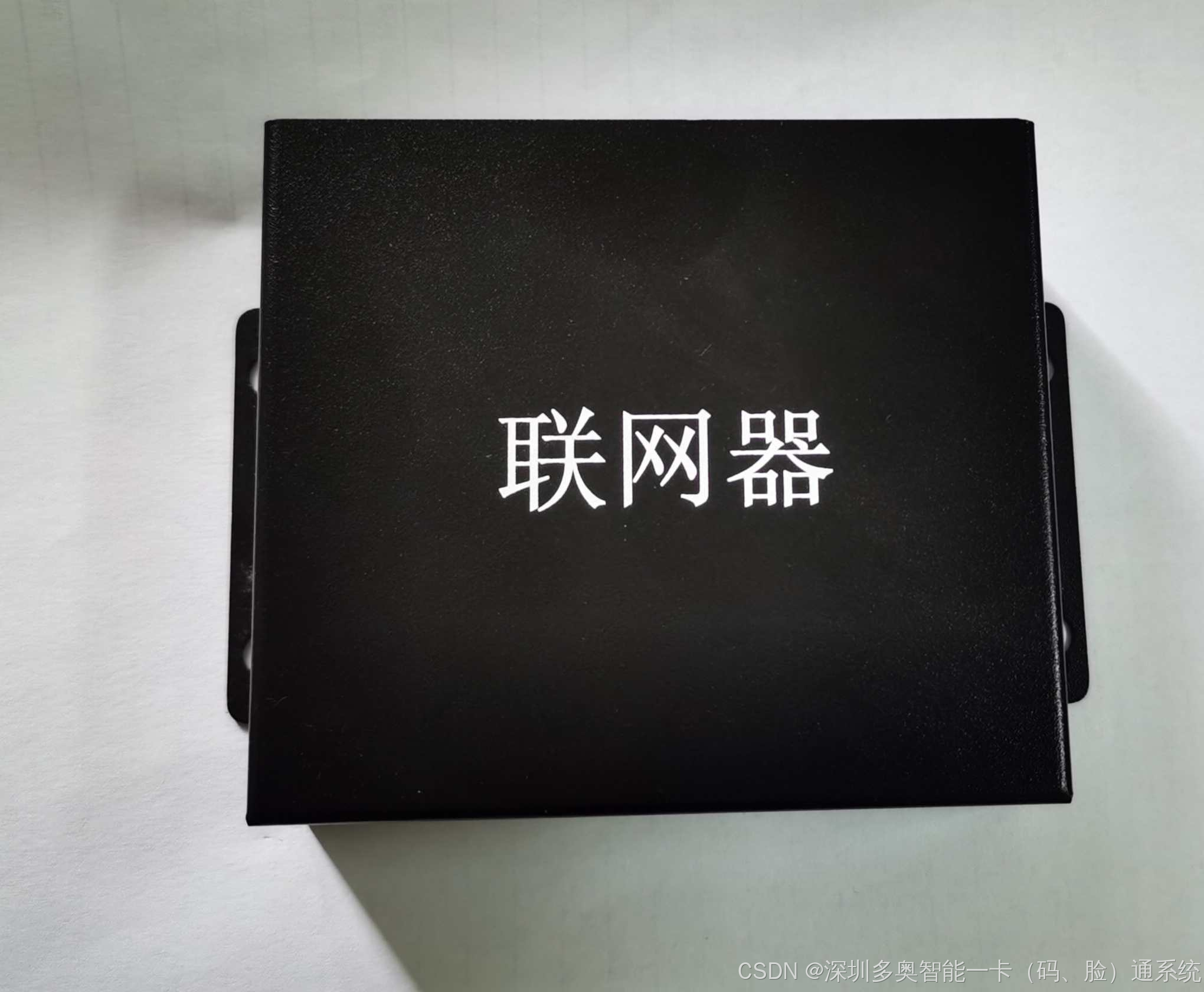

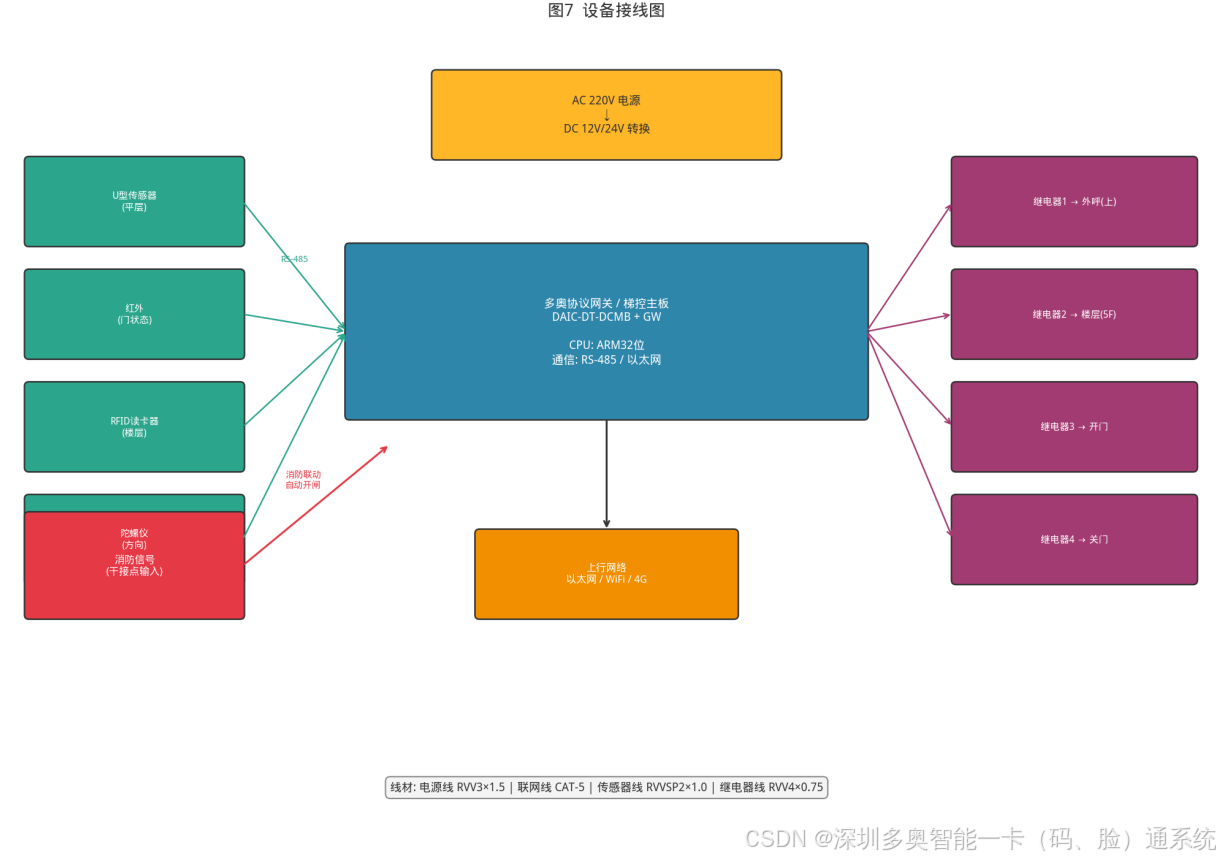

│         多奥梯控/门控网关（DAIC-DT-XXX）      │
│   协议转换：MQTT↔干接点 / RS-485↔继电器      │
└──────┬──────────┬──────────┬────────────────┘
       │          │          │
       ▼          ▼          ▼
   ┌────────┐ ┌────────┐ ┌────────┐
   │ 梯控   │ │ 门控   │ │ 闸机   │
   │ (轿厢) │ │ (房门) │ │ (通道) │
   └────────┘ └────────┘ └────────┘
       │          │          │
       ▼          ▼          ▼
   电梯按键    电锁/门机   闸机控制器
   (干接点)   (继电器)    (干接点)

---

三、核心设计理念

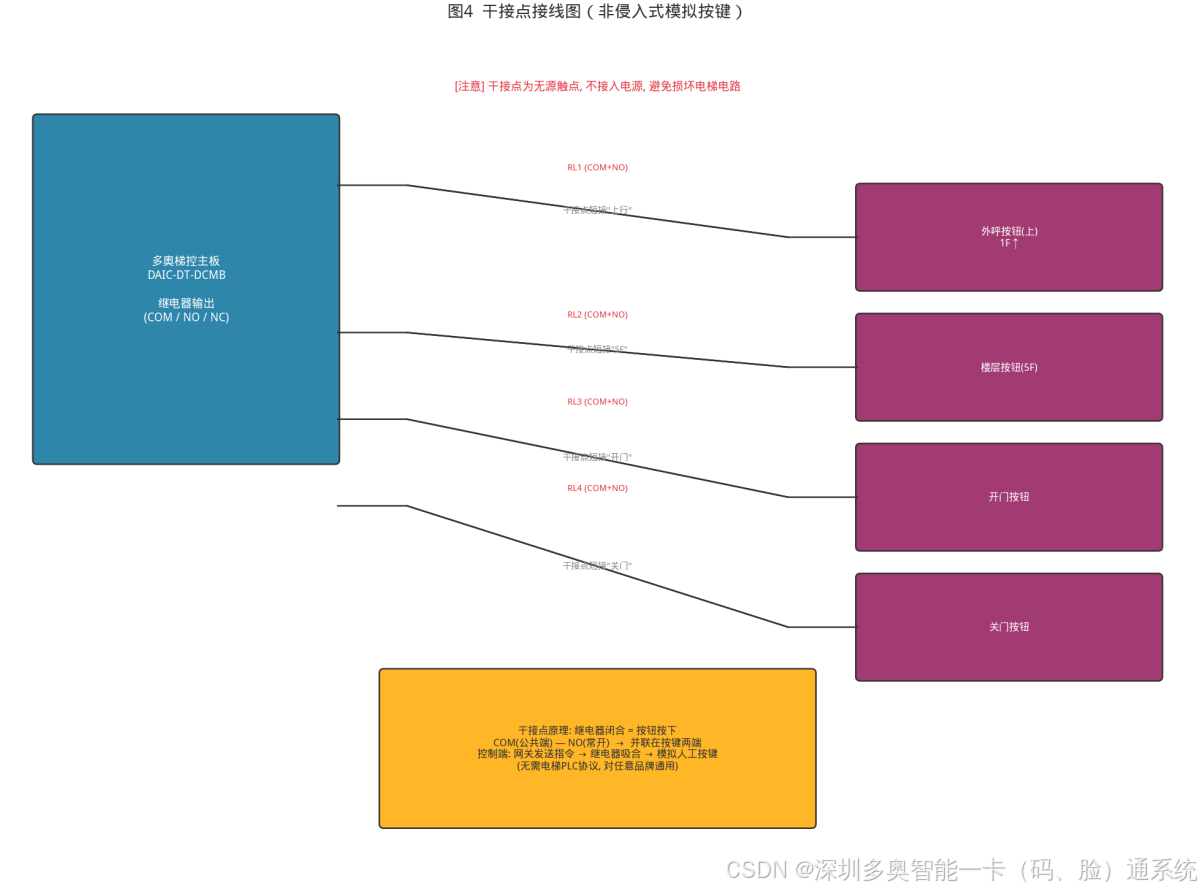

3.1 非侵入式改造（关键）

不侵入电梯/门禁原厂系统，通过 干接点（无源触点）模拟人操作：

操作	实现方式
呼叫电梯​	干接点短接外呼按钮（上/下）
发送目标楼层​	干接点短接轿厢内楼层按钮
开关门控制​	干接点短接开门/关门按钮
开门保持​	持续闭合开门按钮触点

✅ 优势：无需电梯厂家开放协议，无需修改电梯PLC程序，对任意品牌电梯通用（奥的斯、通力、三菱、日立、蒂升等）。

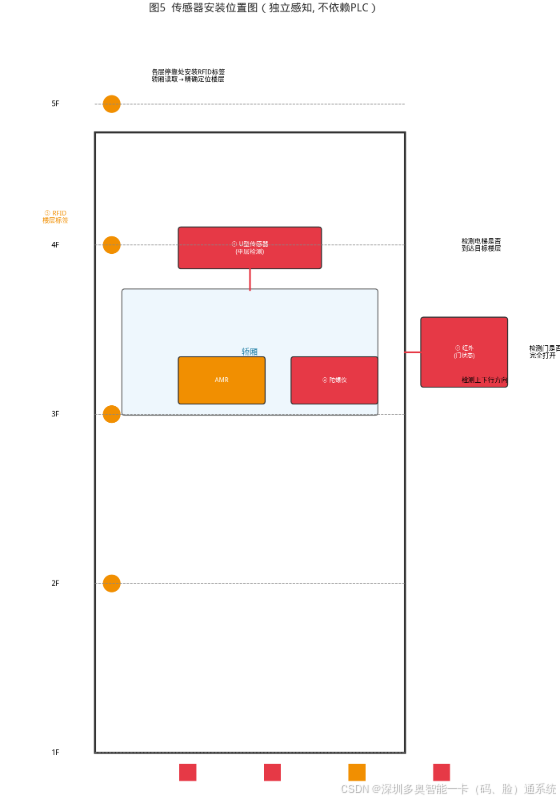

3.2 独立传感器感知（不依赖电梯PLC）

由于不从电梯PLC取协议，必须通过外置传感器感知电梯状态：

传感器	感知内容	安装位置

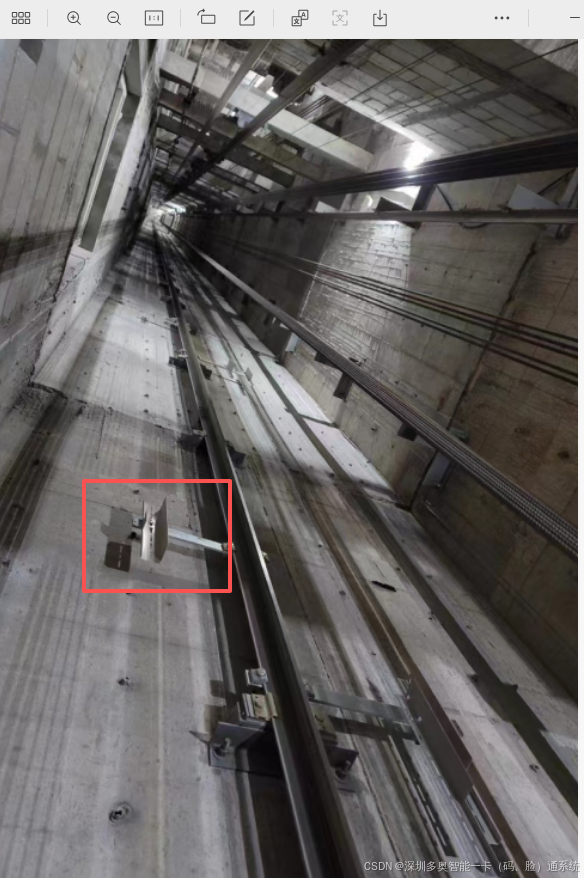

U型传感器​	平层检测（电梯是否到达目标楼层）	轿厢顶/导轨
红外感应​	门开关状态（门是否完全打开）	门缝两侧
RFID楼层标签​	楼层定位（精确识别当前楼层）	各层停靠处
陀螺仪​	电梯运行方向（上行/下行）	轿厢内

✅ 优势：完全独立，即使电梯系统故障也不影响机器人乘梯。

---

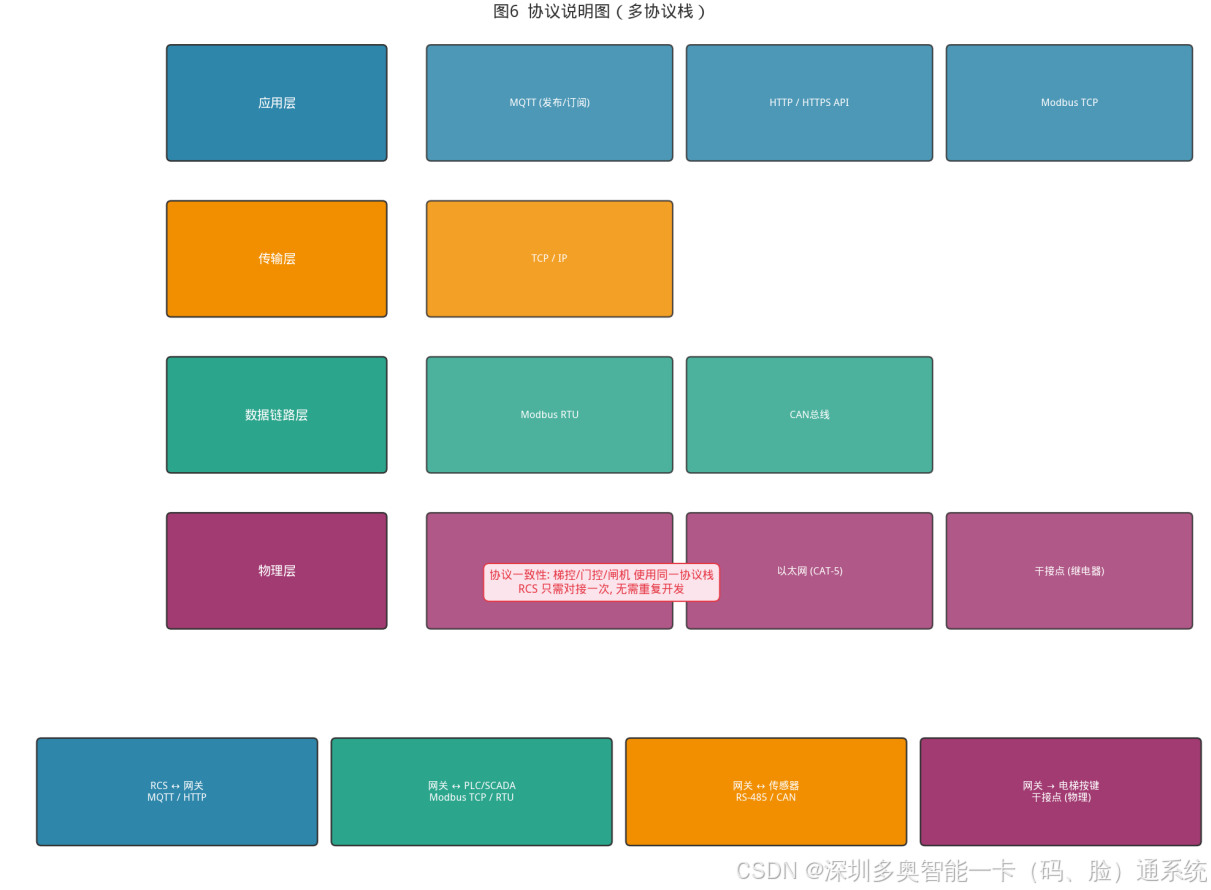

四、多协议支持

多奥提供全协议栈支持，满足不同 RCS 系统的对接需求：

协议	层级	典型用途
MQTT​	应用层	云平台、物联网、实时指令推送
HTTP / HTTPS API​	应用层	RESTful 对接，第三方系统调用
TCP/IP​	传输层	长连接实时通信
Modbus TCP​	应用层	对接 SCADA、PLC、楼宇自控
Modbus RTU​	应用层	串口对接（RS-485 物理层）
RS-485​	物理层	连接传感器、扩展板
CAN​	物理层	工业现场总线，机器人常用

协议一致性原则（见第六点）：梯控、门控、闸机使用同一套协议，RCS 只需对接一次。

---

五、工作流程（典型乘梯过程）

[1] RCS 下发任务：AMR-01 从 1楼 → 5楼
        │
        ▼
[2] 网关通过 MQTT/HTTP 接收指令
        │
        ▼
[3] 干接点短接 "1楼上行" 外呼按钮 → 电梯召唤至1楼
        │
        ▼
[4] U型传感器检测平层 + 红外检测门开 → 反馈"电梯已到，门已开"
        │
        ▼
[5] RCS 指令 AMR 进入轿厢
        │
        ▼
[6] 红外检测 AMR 完全进入 → 干接点短接"关门"按钮
        │
        ▼
[7] 干接点短接 "5楼" 楼层按钮 → 电梯运行
        │
        ▼
[8] U型传感器检测5楼平层 + 红外检测门开 → 反馈"到达5楼"
        │
        ▼
[9] RCS 指令 AMR 离开轿厢 → 任务完成

---

六、关键设计原则：协议一致性

梯控、门控（门禁控制器）、闸机使用同一套协议，RCS 只需对接一次，无需重复开发。

子系统	多奥设备	对接协议
梯控（电梯轿厢）	DAIC-DT-DCMB 等	MQTT / HTTP / Modbus TCP
门控（房门/防火门）	DAIC-MJ-XXX（门禁控制器）	同上​
闸机（通道闸）	DAIC-TD-XXX	同上​

好处：

1. RCS 只需实现一套协议客户端
2. 新增机器人类型无需修改接口
3. 维护成本低，扩展性强

---

七、面向未来的接口预留

本系统设计为面向多品种机器人的通用接口，已覆盖和将覆盖：

• ✅ 服务型机器人（送餐、导览、接待）
• ✅ 巡检机器狗（安保、巡检）
• ✅ 清洁机器人（扫地、洗地）
• ✅ AGV（物流搬运）
• ✅ 智慧叉车（仓储堆垛）
• 🔄 其他新型移动机器人（接口保持兼容）

核心原则：无需重复建设部署，新机型只需遵循既有协议规范即可接入。

---

八、可选扩展功能

如需以下功能，请在项目前期与多奥沟通确认：

功能	说明
货物检测​	检测轿厢内是否有货物/人员
人员监测​	人机混用模式下检测轿厢内人员
厅外指示​	电梯外显示机器人任务状态（如"机器人上行至5楼"）
声光告警​	机器人乘梯时声光提示，警示周围人员
消防联动​	消防信号触发时所有设备释放
多机调度​	多台机器人协同乘梯，避免冲突

---

九、实施注意事项

1. ⚠️ 订货前务必与多奥达成一致：明确协议类型（MQTT / HTTP / Modbus）、传感器选型、安装方式
2. ⚠️ 非侵入式改造需现场勘察：确认电梯按钮类型（机械/触摸）、外呼面板结构
3. ⚠️ 传感器安装需电梯维保配合：U型传感器、RFID标签安装需在检修状态下进行
4. ⚠️ 干接点容量确认：确保梯控板继电器触点容量匹配电梯按钮电路
5. ⚠️ 网络规划：确保轿厢顶设备（网关、传感器）与 RCS 网络连通（建议工业级无线网桥）

---

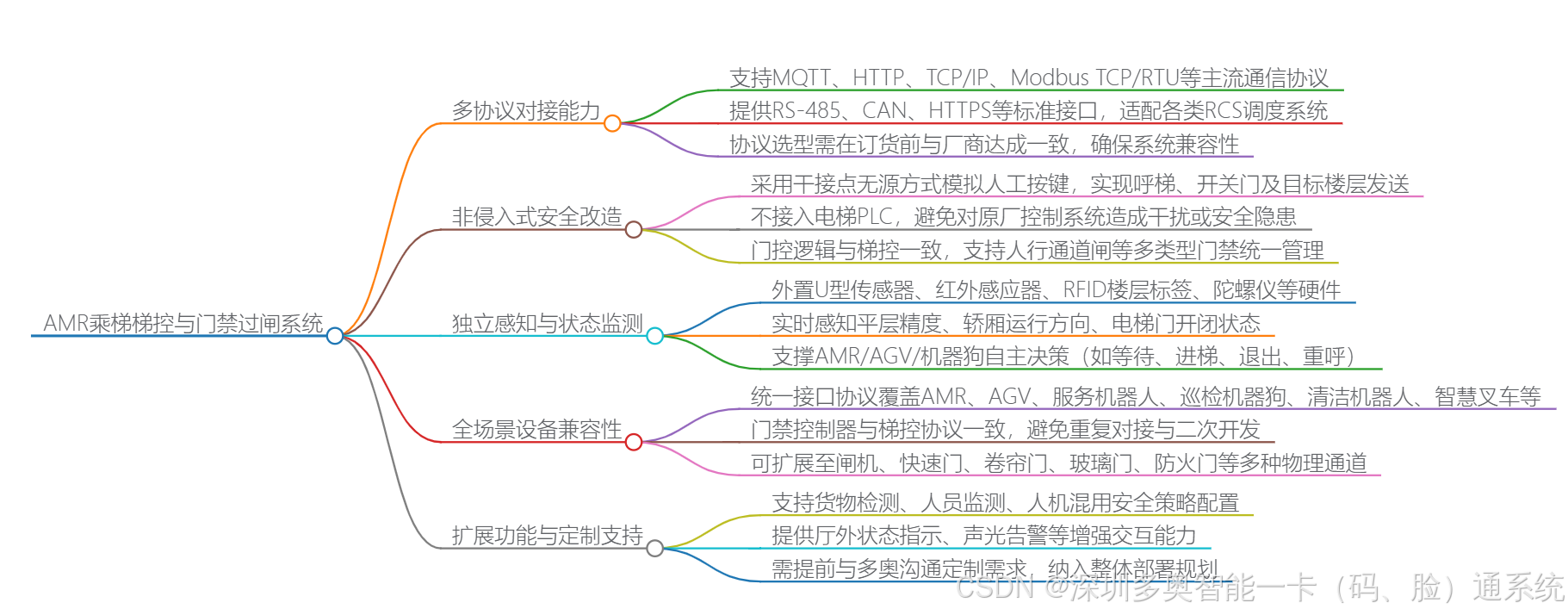

十、总结

多奥 AMR 乘梯梯控方案的核心竞争力：

维度	说明
通用性​	AMR/AGV/机器人/机器狗统一接口
非侵入​	干接点模拟人操作，不修改电梯原系统
独立性​	外置传感器感知，不依赖电梯PLC协议
多协议​	MQTT/HTTP/TCP/Modbus/CAN/RS-485 全覆盖
一致性​	梯控、门控、闸机同协议，RCS 一次对接
可扩展​	面向未来机器人类型，无需重复建设

---

💡 一句话总结：AMR 乘梯 = 非侵入式干接点控制 + 独立传感器感知 + 多协议网关对接，梯控、门控、闸机协议统一，RCS 只需对接一次，即可支持所有类型移动机器人。
